Skil 5780 saw Assembly instructions

IMPORTANT: IMPORTANT : IMPORTANTE:
Read Before Using Lire avant usage Leer antes de usar
For English ersion ersion française ersión en español
See page 2 oir page 14 er la página 26
Operating/Safety Instructions
Consignes de fonctionnement/sécurité
Instrucciones de funcionamiento y seguridad
1-877-SKIL999 (1-877-754-5999) www.skil.com
Call Toll Free for
Consumer Information
& Service Locations
Pour obtenir des informations
et les adresses de nos centres
de service après-vente,
appelez ce numéro gratuit
Llame gratis para
obtener información
para el consumidor y
ubicaciones de servicio
5780
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 1

-2-
Work area safety
Keep work area clean and well lit. Cluttered
or dark areas invite accidents.
Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the dust
or fumes.
Keep children and bystanders away while
operating a power tool. Distractions can
cause you to lose control.
Electrical safety
Power tool plugs must match the outlet.
Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs
and matching outlets will reduce risk of electric
shock.
Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges
and refrigerators. There is an increased risk
of electric shock if your body is earthed or
grounded.
Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled
cords increase the risk of electric shock.
When operating a power tool outdoors,
use an extension cord suitable for outdoor
use. Use of a cord suitable for outdoor use
reduces the risk of electric shock.
If operating the power tool in damp locations
is unavoidable, use a Ground Fault Circuit
Interrupter (GFCI) protected supply. Use of
an GFCI reduce the risk of electric shock.
Personal safety
Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention
while operating power tools may result in
serious personal injury.
se personal protective equipment. Always
wear eye protection. Protective equipment
such as dust mask, non-skid safety shoes, hard
hat, or hearing protection used for appropriate
conditions will reduce personal injuries.
Prevent unintentional starting. Ensure the
switch is in the off-position before
connecting to power source and / or battery
pack, picking up or carrying the tool.
Carrying power tools with your finger on the
switch or energizing power tools that have the
switch on invites accidents.
Remove any adjusting key or wrench before
turning the power tool on. A wrench or a
key left attached to a rotating part of the power
tool may result in personal injury.
Do not overreach. Keep proper footing and
balance at all times. This enables better
control of the power tool in unexpected
situations.
Dress properly. Do not wear loose clothing
or jewelry. Keep your hair, clothing and
gloves away from moving parts. oose
clothes, jewelry or long hair can be caught in
moving parts.
If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce dust-
related hazards.
Power tool use and care
Do not force the power tool. se the correct
power tool for your application. The correct
power tool will do the job better and safer at
the rate for which it was designed.
Do not use the power tool if the switch does
not turn it on and off. Any power tool that
cannot be controlled with the switch is
dangerous and must be repaired.
Read all safety warnings and instructions. Failure to follow the warnings
and instructions may result in electric shock, fire and/or serious injury.
SAVE ALL WARNINGS AND INSTR CTIONS FOR F T RE REFERENCE
The term “power tool” in all of the warnings refers to your mains-operated (corded) power tool
or battery-operated (cordless) power tool.
!
WARNING
General Power Tool Safety Warnings
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 2

-3-
Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment
or binding of moving parts, breakage of
parts and any other condition that may
affect the power tool’s operation. If damaged,
have the power tool repaired before use.
Many accidents are caused by poorly
maintained power tools.
Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to
control.
se the power tool, accessories and tool
bits etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
Service
Have your power tool serviced by a qualified
repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
Safety Rules for Circular Saws
Read all safety warnings and all instructions.
!
WARNING
Cutting procedures
Keep hands away from
cutting area and the blade.
Keep your second hand on auxiliary handle,
or motor housing. If both hands are holding
the saw, they cannot be cut by the blade.
Do not reach underneath the workpiece.
The guard cannot protect you from the blade
below the workpiece.
Adjust the cutting depth to the thickness of
the workpiece. ess than a full tooth of the
blade teeth should be visible below the
workpiece.
Never hold piece being cut in your hands
or across your leg. Secure the workpiece to
stable platform. It is important to support the
work properly to minimize body exposure,
blade binding, or loss of control.
Hold power tool by insulated gripping
surfaces when performing an operation
where the cutting tool may contact hidden
wiring or it own cord. Contact with a "live" wire
will also make exposed metal parts of the tool
“live” and shock the operator.
When ripping always use a rip fence or
straight edge guide. This improves the
accuracy of cut and reduces the chance for
blade binding.
Always use blades with correct size and
shape (diamond versus round) of arbor
holes. Blades that do not match the mounting
hardware of the saw will run eccentrically,
causing loss of control.
Never use damaged or incorrect blade
washers or bolt. The blade washers and bolt
were specially designed for your saw, for
optimum performance and safety of operation.
Inspect the condition and quality of the
wood and remove all nails from lumber
before cutting. Wet lumber, green lumber or
pressure treated lumber require special
attention during cutting operation to prevent
kickback.
Hold the saw firmly to prevent loss of
control. Figures in this manual illustrate
typical hand support of the saw.
Depending upon use, the switch may not
last the life of the saw. If the switch should
fail in the “OFF” position, the saw may not
start. If it should fail while the saw is
running, the saw may not shut off. If either
occurs, unplug the saw immediately and do
not use until repaired.
This circular saw should not be mounted to
a table and converted to a table saw.
Circular saws are not designed or intended to
be used as table saws.
DANGER
!
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 3

-4-
Kickback and related warnings
Causes and operator prevention of
kickback:
Kickback is a sudden reaction to a pinched,
bound or misaligned saw blade, causing an
uncontrolled saw to lift up and out of the
workpiece toward the operator.
When the blade is pinched or bound tightly by
the kerf closing down, the blade stalls and the
motor reaction drives the unit rapidly back
toward the operator.
If the blade becomes twisted or misaligned in
the cut, the teeth at the back edge of the blade
can dig into the top surface of the wood
causing the blade to climb out of the kerf and
jump back toward the operator.
Kickback is the result of tool misuse and/or
incorrect operating procedures or conditions
and can be avoided by taking proper
precautions as given below:
Maintain a firm grip with both hands on the
saw and position your arms to resist
kickback forces. Position your body to
either side of the blade, but not in line with
the blade. Kickback could cause the saw to
jump backwards, but kickback forces can be
controlled by the operator, if proper
precautions are taken.
When blade is binding, or when interrupting
a cut for any reason, release the trigger and
hold the saw motionless in the material
until the blade comes to a complete stop.
Never attempt to remove the saw from the
work or pull the saw backward while the
blade is in motion or kickback may occur.
Investigate and take corrective action to
eliminate the cause of blade binding.
When restarting a saw in a workpiece,
center the saw blade in the kerf and check
that saw teeth are not engaged into the
material. If saw blade is binding, it may walk
up or kickback from the workpiece as the saw
is restarted.
Support large panels to minimize the risk of
blade pinching and kickback. arge panels
tend to sag under their own weight. Supports
must be placed under the panel on both sides,
near the line of cut and near the edge of the
panel.
Do not use dull or damaged blades.
Unsharpened or improperly set blades
produce narrow kerf causing excessive friction,
blade binding and kickback.
Blade depth and bevel adjusting locking
levers must be tight and secure before
making cut. If blade adjustment shifts while
cutting, it may cause binding and kickback.
se extra caution when making a “Plunge
Cut” into existing walls or other blind
areas. The protruding blade may cut objects
that can cause kickback.
The blade washers and the bolt on your
saw have been designed to work as a
clutch to reduce the intensity of a kickback.
nderstand the operation and settings of
the VARI-TORQ E CL TCH. The proper
setting of the clutch, combined with firm
handling of the saw will allow you to control
kickback.
Never place your hand behind the saw
blade. Kickback could cause the saw to jump
backwards over your hand.
Do not use the saw with an excessive
depth of cut setting. Too much blade
exposure increases the likelihood of the blade
twisting in the kerf and increases the surface
area of the blade available for pinching that
leads to kickback.
Lower guard function
Check lower guard for proper closing
before each use. Do not operate saw if
lower guard does not move freely and
close instantly. Never clamp or tie the lower
guard into the open position. If saw is
accidentally dropped, lower guard may be
bent. Raise the lower guard only with the lower
guard lift lever and make sure it moves freely
and does not touch the blade or any other part,
in all angles and depths of cut.
Check the operation of the lower guard
spring. If the guard and the spring are not
operating properly, they must be serviced
ARI-TORQUE
CLUTCH
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 4

-5-
Additional Safety Warnings
before use. ower guard may operate
sluggishly due to damaged parts, gummy
deposits, or a buildup of debris.
Lower guard should be retracted manually
only for special cuts such as “Plunge Cuts”
and “Compound Cuts”. Raise lower guard
by lower guard lift lever and as soon as
blade enters the material, lower guard must
be released. For all other sawing, the lower
guard should operate automatically.
Always observe that the lower guard is
covering the blade before placing saw
down on bench or floor. An unprotected,
coasting blade will cause the saw to walk
backwards, cutting whatever is in its path. Be
aware of the time it takes for the blade to stop
after switch is released.
Do not run the tool while carrying it at your
side. Lower guard may be opened by a
contact with your clothing. Accidental
contact with the spinning saw blade could
result in serious personal injury.
Periodically remove the blade, clean the
upper, lower guards and the hub area with
kerosene and wipe it dry, or blow it clean
with compressed air. Preventive maintenance
and properly operating guard will reduce the
probability of an accident.
GFCI and personal protection devices like
electrician’s rubber gloves and footwear will
further enhance your personal safety.
Do not use AC only rated tools with a DC
power supply. While the tool may appear to
work, the electrical components of the AC
rated tool are likely to fail and create a hazard
to the operator.
Keep handles dry, clean and free from oil
and grease. Slippery hands cannot safely
control the power tool.
se clamps or other practical way to secure
and support the workpiece to a stable
platform. Holding the work by hand or against
your body is unstable and may lead to loss of
control.
Develop a periodic maintenance schedule
for your tool. When cleaning a tool be
careful not to disassemble any portion of
the tool since internal wires may be
misplaced or pinched or safety guard return
springs may be improperly mounted.
Certain cleaning agents such as gasoline,
carbon tetrachloride, ammonia, etc. may
damage plastic parts.
Risk of injury to user. The power cord must only
be serviced by a Skil Factory Service Center or
Autho rized Skil Service Station.
Some dust created by power
sanding, sawing, grinding,
drilling, and other construction activities
contains chemicals known to cause cancer,
birth defects or other reproductive harm.
Some examples of these chemicals are:
• ead from lead-based paints,
• Crystalline silica from bricks and cement and
other masonry products, and
• Arsenic and chromium from chemically-
treated lumber.
Your risk from these exposures varies,
depending on how often you do this type of
work. To reduce your exposure to these
chemicals: work in a well ventilated area, and
work with approved safety equipment, such as
those dust masks that are specially designed
to filter out microscopic particles.
!
WARNING
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 5

-6-

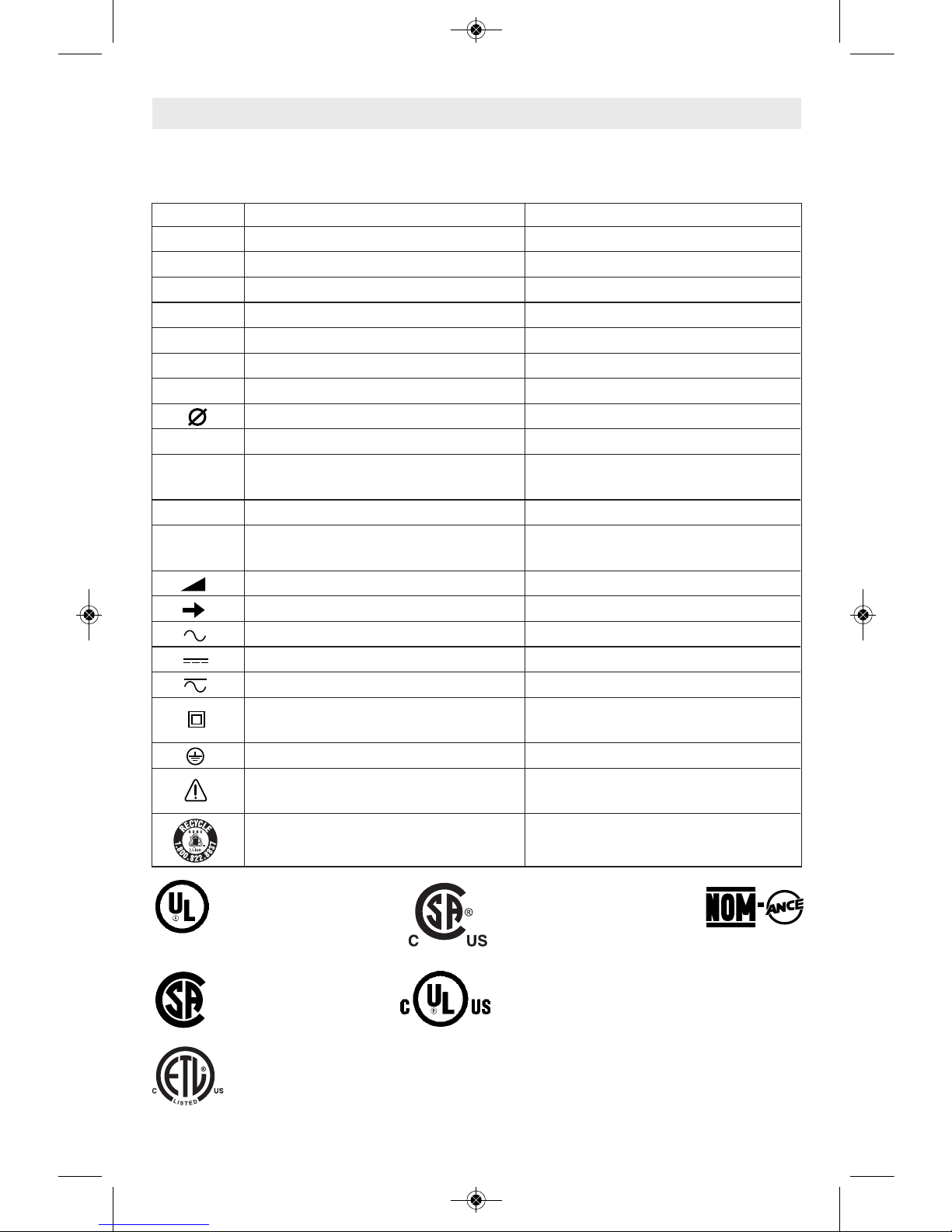

IMPORTANT: Some of the following symbols may be used on your tool. Please study them
and learn their meaning. Proper interpretation of these symbols will allow you to operate the
tool better and safer.
Symbol Name Designation/Explanation
V Volts Voltage (potential)
A Amperes Current
Hz Hertz Frequency (cycles per second)
W Watt Power
kg Kilograms Weight
min Minutes Time
s Seconds Time
Diameter Size of drill bits, grinding wheels, etc.
n0No load speed Rotational speed, at no load
.../min Revolutions or reciprocation per minute Revolutions, strokes, surface speed,
orbits etc. per minute
0 Off position Zero speed, zero torque...
1, 2, 3, ... Selector settings Speed, torque or position settings.
I, II, III, Higher number means greater speed
Infinitely variable selector with off Speed is increasing from 0 setting
Arrow Action in the direction of arrow
Alternating current Type or a characteristic of current
Direct current Type or a characteristic of current
Alternating or direct current Type or a characteristic of current
Class II construction Designates Double Insulated
Construction tools.
Earthing terminal Grounding terminal
Warning symbol Alerts user to warning messages
i-ion RBRC seal Designates i-ion battery recycling
program
Symbols
0
This symbol designates
that this tool is listed by
Underwriters aboratories.
This symbol designates
that this tool is listed by
the Canadian Standards
Association.
This symbol designates that
this tool is listed by the
Canadian Standards
Association, to United States
and Canadian Standards. This symbol
designates
that
this tool
complies
to NOM
Mexican
Standards.
This symbol designates that
this tool is listed by
Underwriters aboratories, to
United States and Canadian
Standards.
This symbol designates that this tool is listed by the Intertek Testing
Services, to United States and Canadian Standards.
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 6

-7-

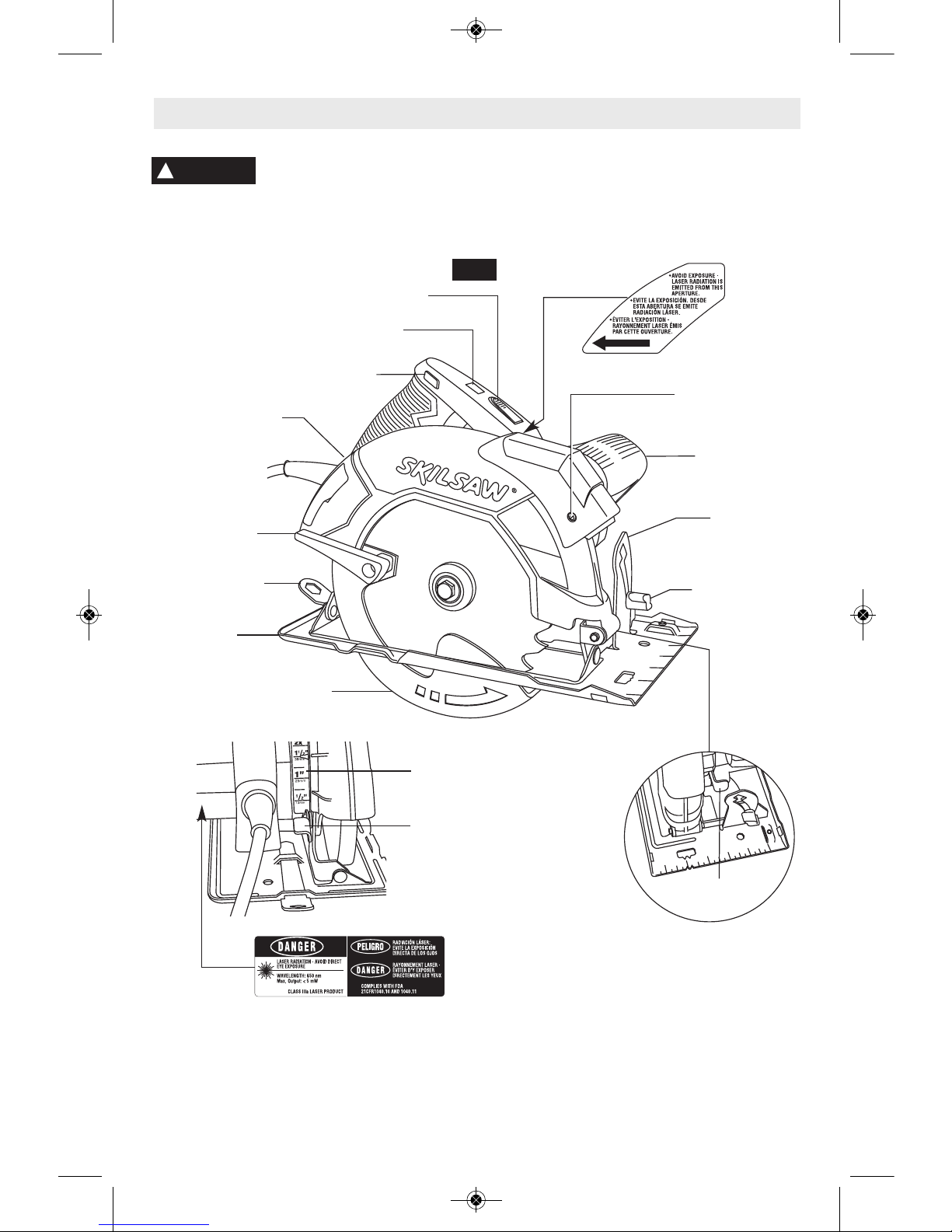

Functional Description and Specifications
Disconnect the plug from the power source before making any
assembly, adjustments or changing accessories. Such preventive safety
measures reduce the risk of starting the tool accidentally.
!
WARNING
FIG. 1
LOWER
GUARD
FOOT
LOWER GUARD
LIFT LE ER
AUXILIARY
HANDLE
BE EL
ADJUSTMENT
KNOB
CALIBRATED
BE EL
QUADRANT
SAFETY SWITCH
UPPER
GUARD
Maximum Capacities
Blade 7-1/4"
Blade arbor hole Round Depth of cut at 90° 2-7/16" Depth of cut at 51° 1-11/16"
Circular Saw
DEPTH
ADJUSTMENT
LE ER
DEPTH SCALE
NOTE: For tool specifications refer to the nameplate on your tool.
LASER LIGHT
ADJUSTMENT
SCREW
LASER BUTTON
POWER INDICATOR LIGHT
LOCK
BUTTON
BLADE WRENCH,
& STORAGE AREA
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 7

-8-
Assembly
ATTACHING THE BLADE
Disconnect the plug from
the power source before
making any assembly, adjustments or
changing accessories. Such preventive
safety measures reduce the risk of starting
the tool accidentally.
1. Press the lock button and turn wrench until
lock button en gages. Saw shaft is now locked.
Continue to depress button, turn wrench
counter-clockwise and remove B ADE STUD
and OUTER WASHER (Fig. 2).
2. Retract the lower guard all the way up into
the upper guard. While retracting the lower
guard, check operation and condition of the
OWER GUARD SPRING.
3. Make sure the saw teeth and arrow on the
blade point in the same direction as the arrow
on the lower guard.
4. Slide blade through slot in the foot and
mount it against the INNER WASHER on the
shaft. Be sure the large diameter of the OUTER
washer lays flush against the blade.
5. Reinstall OUTER WASHER. First tighten
B ADE STUD finger tight, then TIGHTEN
B ADE STUD 1/8 TURN (45˚) WITH THE
WRENCH PROVIDED.
Do not use wrenches with longer handles,
since it may lead to over tightening of the blade
stud. VARI-TORQ E CL TCH
This clutching action is provided by the friction
of the OUTER WASHER against the B ADE
and permits the blade shaft to turn when the
blade encounters excessive resistance. When
the B ADE STUD is properly tightened (as
described in No. 5 of Attaching The Blade), the
blade will slip when it encounters ex cessive
resistance, thus reducing saw’s tendency to
KICKBACK.
One setting may not be sufficient for cutting all
materials. If ex cessive blade slippage occurs,
tighten the blade stud a fraction of a turn more
(less than 1/8 turn). OVERTIGHTENING THE
B ADE STUD NU IFIES THE EFFECTIVE-
NESS OF THE C UTCH.
!
WARNING
FIG. 2
Tighten
Loosen
BLADE
STUD
LOWER GUARD
SPRING
OUTER WASHER
Large Diameter
Faces Blade
INNER WASHER
Large Diameter
Faces Blade
BLADE
LOWER
GUARD
BLADE SHAFT
UPPER GUARD
LOCK BUTTON
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 8

-9-
DEPTH ADJ STMENT
Disconnect plug from power source. oosen
the depth adjustment lever located between
the guard and handle of saw. Hold the foot
down with one hand and raise or lower saw by
the handle. Tighten lever at the depth setting
desired. Check desired depth (Fig. 3).
Not more than one tooth length of the blade
should extend below the material to be cut, for
minimum splintering (Fig. 4).
SAFETY SWITCH
The safety switch is designed to prevent
accidental starts. To operate safety switch,
press the release button with your thumb on
either side of handle to disengage the lock,
then pull the trigger (Fig. 5). When the trigger
is released the button will engage the safety
switch automatically, and the trigger will no
longer operate. (See Switch & General Cuts
on page 10.)
90° C TTING ANGLE CHECK
Disconnect plug from power source. Set foot
to maximum depth of cut setting. oosen
bevel adjustment knob, set to 0° on quadrant,
retighten knob and check for 90° angle
between the blade and bottom plane of foot
with a square (Fig. 6). If adjustment is
necessary, tilt foot to 51°, tighten bevel
adjustment knob and bend "TAB" with an
adjustable wrench or pliers (Fig. 7).
BEVEL ADJ STMENT
Disconnect plug from power source. The foot
can be adjusted up to 51° by loosening the
bevel adjustment knob at the front of the saw.
Align to desired angle on calibrated quadrant.
Then tighten bevel adjustment knob (Fig. 8).
Because of the increased amount of blade
engagement in the work and decreased
stability of the foot, blade binding may occur.
Keep the saw steady and the foot firmly on
the workpiece.
Operating Instructions
90º
FIG. 3 FIG. 4
FIG. 5 FIG. 7
FIG. 6
FIG. 8
ONE TOOTH LENGTH SHOULD
PENETRATE WOOD FOR
MINIMUM SPLINTERING
DEPTH
ADJUSTMENT
LE ER
DEPTH
SCALE
BLADE WRENCH,
& STORAGE AREA
RELEASE
BUTTON TRIGGER
TAB
BE EL
ADJUSTMENT
KNOB
QUADRANT
BLADE
FOOT BE EL
ADJUSTMENT
KNOB
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 9

ADJ STABLE LASER LINE G IDE
When adjusting the laser
line guide you will need to
have the saw plugged into a power source.
Pay attention to the placement of the saw
blade with respect to your hands and body
and avoid accidental actuation of the
power switch. Accidental start-up of the saw
may cause injury.
Your tool is equipped with a laser line guide
that will turn on whenever the tool is plugged
in and the laser button is pushed in (Fig. 1).
The two laser lines are set to the kerf of the
blade supplied and indicate the outer edges of
the blade. If you use a blade with a different
kerf the laser lines will need to be adjusted to
match the kerf of the new blade. You should
adjust the laser lines to whichever side of the
blade the user would prefer the cut line to be
on. The laser guide does not need to be
adjusted for bevel cuts after it is aligned for
straight 90° cuts.
If using the laser line guide for cutting you do
not need the line guide incorporated in the foot
as it may be in a different setting than the
laser line guide.
The laser light guide is a class IIIA laser with a
maximum output power of 5.0 mWatts and
conforms to 21 CFR 1040.10 and 1040.11.
TO ADJUST: Use a flat head screwdriver to
turn the adjustment screw located on the side
of the laser module (Fig. 9). Turn on the laser
line guide by pressing the safety switch and
rotate the adjustment screw until the laser line
is aligned. There is no need to power the saw
“on” while adjusting the light beam.
The aser line guide has a limited amount of
travel. Do not continue to turn the adjustment
screw after the line stops moving or if it
becomes significantly harder to turn the
screw. Overturning the adjustment screw may
cause the adjustment system to break or
cause the adjustment screw to fall out of the tool.
LASER RADIATION. AVOID
DIRECT EYE EXPOS RE.
DO NOT stare into the laser light source.
Never aim light at another person or object
other than the workpiece. aser light can
damage your eyes.
DO NOT use tinted glasses
to enhance the laser light.
Tinted glasses will reduce overall vision for the
application and interfere with the normal
operation of the tool.
Never aim the beam at a
workpiece with a reflective
surface. Bright shiny reflective sheet steel or
similar reflective surfaces are not
recommended for laser use. Reflective
surfaces could direct the beam back toward
the operator. Use of controls or adjustments
or performance of procedures
other than those specified herein may result in
hazardous radiation exposure.
The use of optical instruments
with this product will increase
eye hazards.
POWER INDICATOR LIGHT
When you plug your tool into the power
source, the power indicator light will go “ON”
indicating the tool is receiving power (Fig. 1).
SWITCH
When starting the tool,
hold it with both hands.
The torque from the motor can cause the tool
to twist.
-10-
!
WARNING
DANGER
!
!
WARNING
!
WARNING
!
WARNING
!
CAUTION
!
CAUTION
FIG. 9
LASER LIGHT
ADJUSTMENT
SCREW
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 10

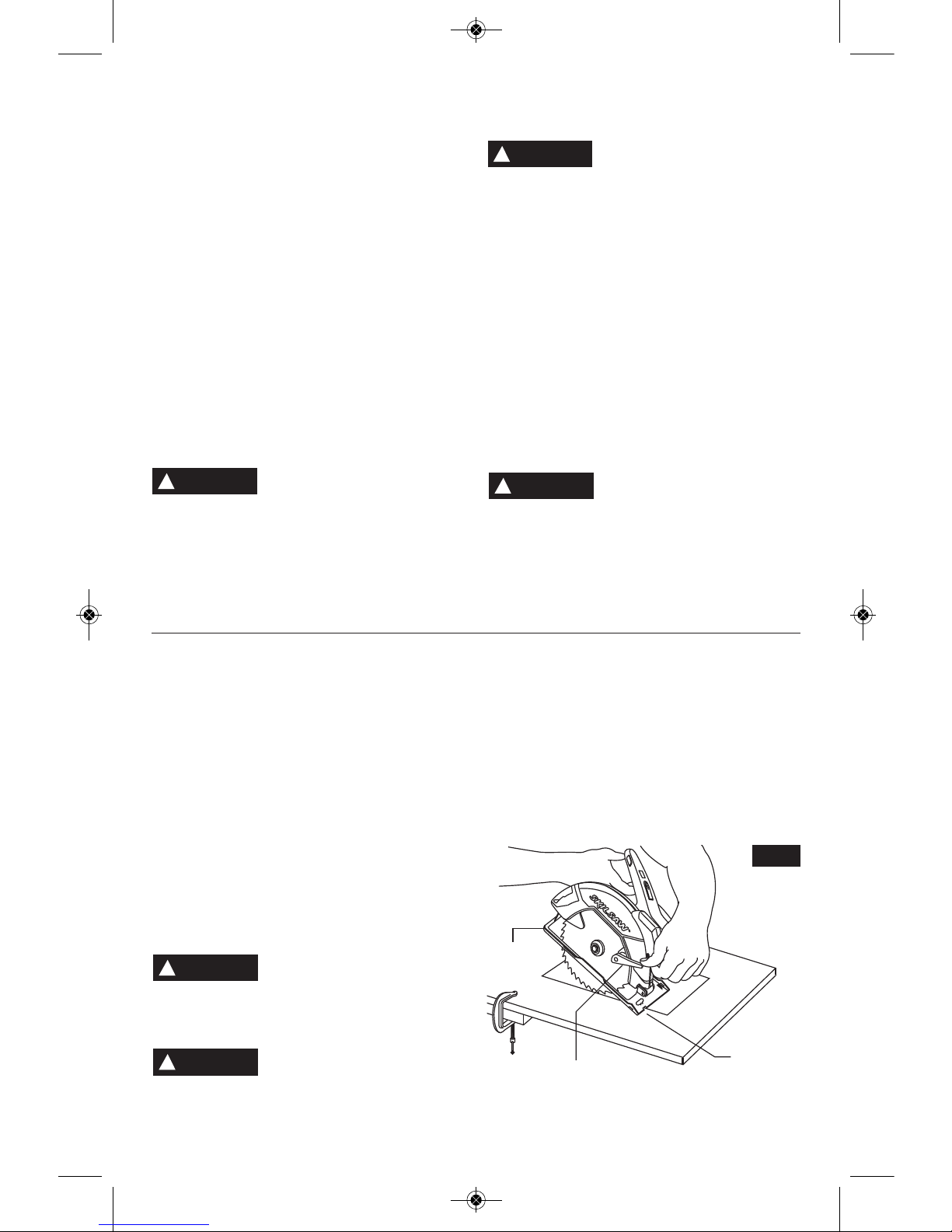

PL NGE C TS
Disconnect the plug from the power source
before making ad justments. Set depth adjust-
ment according to material to be cut. Tilt saw
forward with cutting guide notch lined up with
the line you’ve drawn. Raise the lower guard,
using lift lever and hold the saw by the front and
rear handles (Fig. 10).
With the blade just clearing the material to be
cut, start the motor. Gradually lower the back
end of saw using the front end of the foot as the
hinge point. As blade starts cutting the
ma terial, release the lower
guard immediately. When the foot rests flat on
the surface being cut, proceed cutting in forward
direction to end of cut.
Allow blade to come to a
complete stop before lifting
the saw from cut. Also, never pull the saw
backward since blade will climb out of the
material and KICKBACK will occur. Turn saw
around and finish the cut in the normal manner,
sawing forward. If corners of your pocket cut are
not completely cut through, use a jigsaw or
hand saw to finish the corners.
To turn tool “ON”, press the release button
with your thumb on either side of handle to
disengage the lock, then squeeze the trigger
switch. To turn the tool “OFF”, release the
trigger switch, which is spring loaded and will
return to the off position automatically and lock
the trigger.
Your saw should be running at full speed
BEFORE starting the cut, and turned off only
AFTER completing the cut. To increase switch
life, do not turn switch on and off while cutting.
When cutting across the grain, the fibers of
the wood have a ten den cy to tear and lift.
Advancing the saw slowly minimizes this
effect. For a finished cut, a cross cut blade or
miter blade is rec om mended.
GENERAL C TS
Always hold the saw handle with one hand
and the auxiliary handle or housing with the
other. Always be sure either hand
does not interfere with the
free movement of the lower guard.Maintain
a firm grip and operate the switch with a
decisive action. Never force the saw. Use light
and continuous pressure.
After completing a cut and
the trigger has been
released, be aware of the nec es sary time it
takes for the blade to come to a com plete
stop during coast down. Do not allow the
saw to brush against your leg or side,
since the lower guard is retractable, it
could catch on your clothing and expose
the blade. Be aware of the necessary blade
ex posures that exist in both the upper and
lower guard areas.
When cutting is interrupted, to resume cutting:
squeeze the trigger and allow the blade to
reach full speed, re-enter the cut slowly and
resume cutting.
C TTING MASONRY/METAL
This tool is not designed for use with metal or
masonry cut-off wheels.
Do not use abrasive wheels
with circular saws. Abrasive
dust may cause lower guard to fail.
-11-
FIG. 10
FOOT
LINE
GUIDE
LOWER GUARD
LIFT LE ER
!
WARNING
!
WARNING
!
WARNING
!
WARNING
!
WARNING
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 11

RIP C TS
The combination blade provided with your saw
is for both cross cuts and rip cuts. Ripping is
cutting lengthwise with the grain of the wood.
Rip cuts are easy to do with a rip fence
(Fig. 13). Rip Fence is available as an
accessory (not included). To attach fence, insert
fence through slots in foot to desired width as
shown and secure with the wing nut
(not included).
RIP BOARD G IDE
When rip cutting large sheets, the rip fence
may not allow the desired width of cut. Clamp
or nail a straight piece of 1" lumber to the
sheet as a guide (Fig. 14). Use the right side
of the foot against the board guide.
-12-
FIG. 14
DESIRED LINE
OF CUT
RIP BOARD
GUIDE
FIG. 13
RIP FENCE
WING
NUT
DESIRED
WIDTH
OF CUT
C TTING LARGE SHEETS
arge sheets and long boards sag or bend,
depending on support. If you attempt to cut
without leveling and properly supporting the
piece, the blade will tend to bind, causing KICK-
BACK and extra load on the motor (Fig. 11).
Support the panel or board close to the cut, as
shown in (Fig. 12). Be sure to set the depth of
the cut so that you cut through the sheet or
board only and not the table or work bench. The
two-by-fours used to raise and support the work
should be positioned so that the broadest sides
support the work and rest on the table or bench.
Do not support the work with the narrow sides as
this is an unsteady arrangement. If the sheet or
board to be cut is too large for a table or work
bench, use the supporting two-by-fours on the
floor and secure.
FIG. 11 FIG. 12
RIGHT
WRONG
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 12

-13-
Accessories
Service
Preventive maintenance
performed by unauthorized
per so n nel may result in misplacing of
internal wires and components which
could cause serious hazard. We
recommend that all tool service, including
service of laser, be performed by a Skil
Factory Service Center or Autho rized Skil
Service Station.
TOOL L BRICATION
Your Skil tool has been properly lubricated
and is ready to use. It is recommended that
tools with gears be regreased with a special
gear lubricant at every brush change.
CARBON BR SHES
The brushes and commutator in your tool
have been engineered for many hours of
dependable service. To maintain peak
efficiency of the motor, we recommend every
two to six months the brush es be examined.
Only genuine Skil replace ment brushes
specially designed for your tool should be
used. BEARINGS
After about 300-400 hours of operation, or at
every second brush change, the bearings
should be replaced at Skil Factory Service
Center or Au thorized Skil Service Station.
Bearings which become noisy (due to heavy
load or very abrasive material cut ting) should
be replaced at once to avoid overheating or
motor failure.
Cleaning
To avoid accidents always
dis connect the tool from
the power supply before cleaning or
performing any main tenance. The tool may
be cleaned most effectively with compressed
dry air. Always wear safety gog gles when
cleaning tools with compressed air.
Ventilation openings and switch levers must
be kept clean and free of foreign matter. Do
not at tempt to clean by inserting pointed
objects through openings.
Certain cleaning agents
and sol vents damage
plastic parts. Some of these are: gasoline,
carbon tetrachlo ride, chlo rinated cleaning
solvents, ammonia and house hold detergents
that contain ammonia.
CARE OF BLADES
Blades become dull even from cutting regular
lumber. If you find yourself forcing the saw
forward to cut instead of just guid ing it through
the cut, chances are the blade is dull or coated
with wood pitch.
When cleaning gum and wood pitch from
blade, unplug the saw and remove the blade.
Remember, blades are designed to cut, so
handle carefully. Wipe the blade with kerosene
or similar sol vent to remove the gum and pitch.
Unless you are experienced in sharpening
blades, we recommend you do not try.
!
WARNING
!
WARNING
Maintenance
!
CAUTION
If an extension cord is
necessary, a cord with
adequate size conductors that is capable
of carrying the current necessary for your
tool must be used. This will prevent
excessive voltage drop, loss of power or
overheating. Grounded tools must use 3-
wire extension cords that have 3-prong plugs
and receptacles.
NOTE: The smaller the gauge number, the
heav i er the cord.
RECOMMENDED SIZES OF EXTENSION CORDS
120 VOLT ALTERNATING C RRENT TOOLS
!
WARNING
Tool’s
Ampere
Rating
Cord Size in A.W.G. Wire Sizes in mm2
3-6
6-8
8-10
10-12
12-16
18 16 16 14 0.75 0.75 1.5 2.5
18 16 14 12 0.75 1.0 2.5 4.0
18 16 14 12 0.75 1.0 2.5 4.0
16 16 14 12 1.0 2.5 4.0 —
14 12 —— ————
25 50 100 150 15 30 60 120
Cord Length in Feet Cord Length in Meters
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 13

-14-
Trouble Shooting
Read instruction manual first! Remove plug from the power source before
making adjustments or assembling the blade.
TRO BLE: SAW WILL NOT START
PROBLEM 1. Power cord is not plugged in.
2. Power source fuse or circuit breaker tripped.
3. Cord damaged.
4. Burned out switch.
5. Trigger does not turn tool on.
REMEDY 1. Plug saw in.
2. Replace fuse or reset tripped circuit breaker.
3. Inspect cord for damage. If damaged, have cord replaced by an Authorized Skil
Service Center or Service Station.
4. Have switch replaced by an Authorized Skil Service Center or Service Station.
5. Disengage Safety Switch as described on page 9
TRO BLE: BLADE DOES NOT COME P TO SPEED
PROBLEM 1. Extension cord too light or too long.
2. ow house voltage.
REMEDY 1. Replace with adequate cord.
2. Contact your electric company.
TRO BLE: EXCESSIVE VIBRATION
PROBLEM 1. Blade out of balance.
2. Workpiece not clamped or supported properly.
REMEDY 1. Discard Blade and use different blade.
2. Clamp or support workpiece as shown on pages 9, 11 and 12.
TRO BLE: CANNOT MAKE SQ ARE C T WHEN CROSSC TTING
PROBLEM 1. Foot not adjusted properly.
REMEDY 1. See “Operating Instructions” section, “Bevel Adjustment” (page 9), “ ine Guide”
(page 10, “Cutting arge Sheets (page 12) and “Rip Cuts” (page 12).
TRO BLE: C T BINDS, B RNS, STALLS MOTOR WHEN RIPPING
PROBLEM 1. Dull blade with improper tooth set.
2. Warped board.
3. Blade binds.
4. Improper workpiece support.
REMEDY 1. Discard blade and use a different blade.
2. Make sure concave or hollow side is facing “DOWN” feed slowly, see (page 12).
3. Assemble blade and tighten Vari-Torque clutch per “Assembly Instructions”, see
(page 8)
4. Clamp or support workpiece as shown on pages 9, 11 and 12.
TRO BLE: BLADE SLIPPING
PROBLEM 1. Tool does not cut workpiece.
REMEDY 1. Assemble blade and tighten Vari-Torque clutch per “Assembly Instructions”, see
(page 8)
!
WARNING
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 14

-15-
euillez lire tous les avertissements et toutes les consignes de sécurité. Si l'on
n'observe pas ces avertissements et ces consignes de sécurité, il existe un risque de
choc électrique, d'incendie et/ou de blessures corporelles graves.
CONSER EZ TOUS LES A ERTISSEMENTS ET TOUTES LES CONSIGNES
DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.
Dans tous les avertissements, le terme « outil électroportatif » se rapporte à des outils branchés sur le secteur (avec
fil) ou à des outils alimentés par piles (sans fil).
Avertissements généraux concernant la sécurité des outils électroportatifs
A ERTISSEMENT
!
Sécurité du lieu de travail
Maintenez le lieu de travail propre et bien éclairé.
Les risques d’accident sont plus élevés quand on
travaille dans un endroit encombré ou sombre.
N’utilisez pas d’outils électroportatifs dans des
atmosphères explosives, comme par exemple en
présence de gaz, de poussières ou de liquides
inflammables. Les outils électroportatifs produisent
des étincelles qui risquent d’enflammer les poussières
ou les vapeurs.
Éloignez les enfants et les visiteurs quand vous vous
servez d’un outil électroportatif. Vous risquez une
perte de contrôle si on vous distrait.
Sécurité électrique
Les fiches des outils électroportatifs doivent
correspondre à la prise. Il ne faut absolument jamais
modifier la fiche. N’utilisez pas d’adaptateur de prise
avec des outils électroportatifs munis d’une fiche de
terre. Le risque de choc électrique est moindre si on
utilise une fiche non modifiée sur une prise qui lui
correspond.
Évitez tout contact du corps avec des surfaces reliées
à la terre tels que tuyaux, radiateurs, gazinières ou
réfrigérateurs. Le risque de choc électrique augmente
si votre corps est relié à la terre.
N’exposez pas les outils électroportatifs à la pluie ou
à l’humidité. Si de l’eau pénètre dans un outil
électroportatif, le risque de choc électrique augmente.
Ne maltraitez pas le cordon. Ne vous en servez
jamais pour transporter l’outil électroportatif, pour le
tirer ou pour le débrancher. Éloignez le cordon de la
chaleur, des huiles, des arêtes coupantes ou des
pièces mobiles. Les cordons abîmés ou emmêlés
augmentent les risques de choc électrique.
Si vous utilisez un outil électroportatif à l’extérieur,
employez une rallonge conçue pour l’extérieur. Ces
rallonges sont faites pour l’extérieur et réduisent le
risque de choc électrique.
S'il est absolument nécessaire d'utiliser l'outil
électroportatif dans un endroit humide, utilisez une
alimentation protégée par un disjoncteur de fuite de
terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit
les risques de choc électrique.
Sécurité personnelle
Restez concentré, faites attention à ce que vous
faites, et servez-vous de votre bon sens lorsque vous
utilisez un outil électroportatif. N'employez pas
d’outils électroportatifs quand vous êtes fatigué ou
sous l’emprise de drogues, d’alcool ou de
médicaments. Quand on utilise des outils
électroportatifs, il suffit d’un moment d’inattention pour
causer des blessures corporelles graves.
Utilisez des équipements de sécurité personnelle.
Portez toujours une protection oculaire. Le port
d'équipements de sécurité tels que des masques
antipoussières, des chaussures de sécurité
antidérapantes, des casques de chantier et des
protecteurs d'oreilles dans des conditions appropriées
réduira le risque de blessure corporelle.
Évitez les démarrages intempestifs. Assurez-vous que
l'interrupteur est dans la position arrêt (Off) avant de
brancher l'outil dans une prise de courant et/ou un
bloc-piles, de le ramasser ou de le transporter. Le
transport d'un outil électroportatif avec le doigt sur la
gâchette ou le branchement de cet outil quand
l'interrupteur est en position de marche (ON) est une
invite aux accidents.
Enlevez toutes les clés de réglage avant de mettre
l’outil électroportatif en marche. Si on laisse une clé
sur une pièce tournante de l’outil électroportatif, il y a
risque de blessure corporelle.
Ne vous penchez pas. Conservez toujours une bonne
assise et un bon équilibre. Ceci vous permettra de
mieux maîtriser l’outil électroportatif dans des situations
inattendues.
Habillez-vous de manière appropriée. Ne portez pas
de vêtements amples ou de bijoux. Attachez les
cheveux longs. N’approchez pas les cheveux, les
vêtements ou les gants des pièces en mouvement.
Les vêtements amples, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en mouvement.
Si l’outil est muni de dispositifs permettant le
raccordement d’un système d’aspiration et de
collecte des poussières, assurez-vous que ces
dispositifs sont raccordés et utilisés correctement.
L'utilisation d'un dépoussiéreur peut réduire les
dangers associés à l'accumulation de poussière.
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 15

-16-
Utilisation et entretien des outils
électroportatifs
Ne forcez pas sur l’outil électroportatif. Utilisez l’outil
électroportatif qui convient à la tâche à effectuer.
L’outil qui convient à la tâche fait un meilleur travail et
est plus sûr à la vitesse pour lequel il a été conçu.
Ne vous servez pas de l’outil électroportatif si son
interrupteur ne parvient pas à le mettre en marche ou
à l’arrêter. Tout outil électroportatif qui ne peut pas
être commandé par son interrupteur est dangereux et
doit être réparé.
Débranchez la fiche de la prise ou enlevez le bloc-pile
de l’outil électroportatif avant tout réglage,
changement d’accessoires ou avant de ranger l’outil
électroportatif. De telles mesures de sécurité
préventive réduisent le risque de démarrage intempestif
de l’outil électroportatif.
Rangez les outils électroportatifs dont vous ne vous
servez pas hors de portée des enfants et ne permettez
pas à des personnes qui ne connaissent pas l’outil
électroportatif ou qui ignorent ces consignes de s’en
servir. Les outils électroportatifs sont dangereux dans
les mains d’utilisateurs inexpérimentés.
Entretenez les outils électroportatifs. érifiez que les
pièces mobiles sont alignées correctement et ne
coincent pas. érifiez qu’il n’y a pas de pièces
cassées ou d’autre circonstance qui risquent
d’affecter le fonctionnement de l’outil électroportatif.
Si l’outil est abîmé, faites-le réparer avant de
l’utiliser. De nombreux accidents sont causés par des
outils électroportatifs mal entretenus.
Maintenez les outils coupants affûtés et propres. Les
outils coupants entretenus correctement et dotés de
bords tranchants affûtés sont moins susceptibles de
coincer et sont plus faciles à maîtriser.
Utilisez l'outil électroportatif, les accessoires et les
embouts d'outil, etc. conformément à ces instructions,
en tenant compte des conditions de travail et des
travaux à réaliser. L'emploi d’outils électroportatifs
pour des tâches différentes de celles pour lesquelles ils
ont été prévus peut résulter en une situation dangereuse.
Entretien
Faites réparer votre outil électroportatif par un agent
de service qualifié n’utilisant que des pièces de
rechange identiques. Ceci assure que la sécurité de
l’outil électroportatif est préservée.
Consignes de sécurité pour scies circulaires
Procédures de coupe
Tenez les mains à l'écart de l'aire
de coupe et de la lame. Gardez
votre deuxième main sur la poignée auxiliaire ou le
carter du moteur. Quand les mains tiennent la scie,
elles ne peuvent pas être coupées par la lame.
N'introduisez pas la main sous la pièce à travailler.
Le garde ne peut pas vous protéger de la lame sous la
pièce à travailler.
Ajustez la profondeur de coupe en fonction de
l'épaisseur de la pièce à travailler. Il doit seulement
être possible de voir moins d'une dent complète des
dents de la lame au-dessous de la pièce à travailler.
Ne tenez jamais la pièce à couper dans vos mains ou
sur vos jambes. Fixez la pièce à travailler sur une
plateforme stable. Il importe de supporter l'ouvrage
adéquatement afin de minimiser l'exposition corporelle,
le grippage de lame ou la perte de contrôle.
Tenez l'outil électroportatif par les surfaces isolées
de préhension quand vous effectuez une opération au
cours de laquelle l'outil de coupe peut venir en
contact avec des fils dissimulés ou son propre cordon.
Le contact avec un fil sous tension rendra également les
parties métalliques exposées de l'outil sous tension et
causera des chocs à l'opérateur.
En refendant, utilisez toujours un guide de refente ou
une règle. Ceci améliore l'exactitude de la coupe et
réduit les possibilités de grippage de la lame.
Utilisez toujours des lames avec trous d'arbre de la
dimension et de la forme appropriées (en diamant
par rapport à rondes). Les lames qui ne se marient pas
avec le système de montage de la scie ne tourneront
pas rond. Il en résultera une perte de contrôle.
N'utilisez jamais des rondelles ou boulon de lame
abîmés ou incorrects. Les rondelles et le boulon de
lame ont été conçus spécialement pour votre scie, pour
une performance optimale et pour un fonctionnement
des plus sûrs.
Inspectez la condition et la qualité du bois et si vous
trouvez des clous, retirez-les avant de couper. Le bois
mouillé, le bois vert ou le bois traité par pression
nécessitent une attention spéciale durant la coupe pour
prévenir le rebond.
Tenez la scie fermement pour prévenir une perte de
contrôle. Les figures de ce manuel illustrent le support
manuel typique de la scie.
Suivant l'usage, l'interrupteur peut ne pas durer aussi
longtemps que la scie. Si l'interrupteur fait défaut en
position d'arrêt, la scie peut ne pas se mettre en
marche. S'il devient défectueux pendant que la scie
DANGER
!
euillez lire toutes les consignes de sécurité et instructions.
A ERTISSEMENT
!
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 16

-17-
est en marche, la scie peut ne pas s'arrêter. Dans l'un
ou l'autre cas, débranchez la scie immédiatement et ne
l'utilisez pas avant qu'elle ne soit réparée.
Cette scie circulaire ne doit pas être montée sur une
table et convertie en scie de table. Les scies
circulaires ne sont pas conçues ni destinées à être
utilisées comme scies de table.
Avertissements relatifs aux rebonds et
problèmes associés
Causes et prévention, par l’opérateur, du rebond :
Le rebond est une réaction soudaine à une lame de scie
pincée, grippée ou mal alignée, amenant ainsi la scie
non contrôlée à lever et ressortir de l'ouvrage en
direction de l'opérateur.
Lorsque la lame est pincée ou grippée fermement par le
trait de scie qui se referme, la lame bloque et la réaction
du moteur ramène rapidement l'outil en direction de
l'opérateur.
Si la lame devient tordue ou mal alignée dans la coupe,
les dents du bord arrière de la lame peuvent s'enfoncer
dans la surface supérieure du bois, amenant ainsi la
lame à sortir du trait de scie et à revenir vers
l'opérateur.
Le rebond est le résultat d'une utilisation erronée de
l'outil et/ou de méthodes ou de conditions de
fonctionnement incorrectes, et on peut l'éviter en
prenant les précautions appropriées, comme indiqué ci-
après :
Maintenez une prise ferme avec les deux mains sur la
scie et positionnez vos bras de manière à résister aux
forces de rebond. Positionnez votre corps d’un côté
ou de l’autre de la lame, mais pas dans la trajectoire
de la lame. Le rebond peut faire que la lame saute en
arrière, mais l'opérateur peut contrôler les forces de
rebond en prenant les précautions appropriées.
Lorsque la lame grippe ou lorsqu'une coupe est
interrompue pour quelque motif que ce soit, relâchez
la gâchette et tenez la scie sans bouger dans
l'ouvrage jusqu'à ce que la lame s'arrête
complètement. Ne tentez jamais de retirer la scie de
l'ouvrage ou de tirer la scie vers l'arrière pendant que
la lame est en mouvement, ce qui pourrait provoquer
un rebond. Recherchez la cause du grippage de lame et
prenez les mesures nécessaires pour le corriger.
Lorsque vous remettez une scie en marche dans un
ouvrage, centrez la lame de scie dans le trait de scie
et assurez-vous que les dents de scie ne sont pas
engagées dans l'ouvrage.Si la lame de scie grippe, elle
peut remonter ou rebond depuis l'ouvrage lorsque la
scie est remise en marche.
Supportez les gros panneaux pour minimiser le risque
de pincement de lame et de rebond. Les gros
panneaux ont tendance à s'affaisser sous leur propre
poids. Des supports doivent être placés sous le panneau
des deux côtés, près de la ligne de coupe et près du
bord du panneau.
N'utilisez pas une lame émoussée ou abîmée. Les
lames non affûtées ou réglées de façon inappropriée
produisent un trait de scie étroit, ce qui cause une
friction excessive, un grippage de lame et un rebond.
Les leviers de blocage de réglage de biseau et de
profondeur de lame doivent être serrés et fermes
avant de pratiquer la coupe. Un déplacement du
réglage de lame durant la coupe peut causer un
grippage et un rebond.
Redoubler de prudence en pratiquant une « coupe en
guichet » dans des murs existants ou autres parties
aveugles. La lame faisant saillie peut couper des objets
qui peuvent causer un rebond.
Les rondelles de lame et le boulon sur votre scie ont
été conçus de manière à travailler comme un
embrayage pour réduire l’intensité des rebonds.
Comprenez le fonctionnement et les réglages de
l'EMBRAYAGE À COUPLE ARIABLE. Le réglage
approprié de l'embrayage, combiné au maniement
ferme de la scie, vous permettra de contrôler le rebond.
Ne placez jamais votre main derrière la lame de la
scie. Le rebond pourrait faire sauter la scie vers l'arrière
par-dessus votre main.
N’utilisez pas la scie avec un réglage excessif de
profondeur de coupe. Une exposition excessive de la
lame accroît la possibilité de torsion de la lame dans le
trait de scie. Elle accroît également la surface de lame
pouvant être pincée, ce qui entraînerait un rebond.
Fonction du garde inférieur
érifiez le garde inférieur pour vous assurer qu'il
ferme adéquatement avant chaque usage. N'utilisez
pas la scie si le garde inférieur ne bouge pas
librement et ne ferme pas instantanément. Ne pincez
ou ne fixez jamais le garde inférieur en position
ouverte. Si la scie tombe par mégarde, le garde inférieur
peut être plié. Levez le garde inférieur uniquement à
l'aide de la levier de levage du garde inférieur, et
assurez-vous qu'il bouge librement et ne vient pas en
contact avec la lame ou aucune autre pièce, sous tous
les angles et profondeurs de coupe.
REBOND
EMBRAYAGE
ARI-TORQUE
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 17

-18-
Avertissements supplémentaires concernant la sécurité
érifiez le fonctionnement du ressort du rappel du
garde inférieur. Si le garde et le ressort ne
fonctionnent pas adéquatement, ils doivent être
réparés avant usage. Le garde inférieur peut
fonctionner paresseusement en raison de pièces
abîmées, de dépôts gommeux ou d'une accumulation
de débris.
Le garde inférieur doit être rétracté manuellement
uniquement pour des coupes spéciales telles que les
« coupes en guichet » et les « coupes combinées ».
Levez le garde inférieur à l'aide du levier de levage
du garde inférieur. Le garde inférieur doit être relâché
dès que la lame pénètre dans l'ouvrage. Pour toutes
les autres opérations de sciage, le garde inférieur doit
fonctionner automatiquement.
Assurez-vous toujours que le garde inférieur couvre la
lame avant de déposer la scie sur l'établi ou le
plancher. Une lame non protégée, qui continue à
marcher par inertie, fera reculer la scie, coupant ainsi
tout ce qui est sur son chemin. Sachez le temps qu'il
faut pour que la lame s'arrête après relâchement de
l'interrupteur.
Ne faites pas fonctionner l’outil quand vous le portez
sur votre hanche. Le garde inférieur peut s'ouvrir au
contact avec vos vêtements. Un contact accidentel avec
la lame de scie en rotation pourrait provoquer des
blessures graves.
À intervalles périodiques, déposez la lame, nettoyez
les gardes supérieur et inférieur et la région du
moyeu à l'aide de kérosène et essuyez pour sécher,
ou nettoyez en soufflant de l'air comprimé. Une
maintenance préventive et une utilisation correcte du
garde réduiront la probabilité d’un accident.
L’emploi d’un GFCI et de dispositifs de protection
personnelle tels que gants et chaussures d’électricien en
caoutchouc améliorent votre sécurité personnelle.
N’utilisez pas un outil conçu uniquement pour le C.A.
sur une alimentation en C.C. Même si l’outil semble
fonctionner, les composants électriques d’un outil prévu
pour le C.A. tomberont probablement en panne et
risquent de créer un danger pour l’utilisateur.
Maintenez les poignées sèches et exemptes d’huile et
de graisse. On ne pas maîtriser un outil électroportatif
en toute sécurité quand on a les mains glissantes.
Utilisez des brides ou d’autres moyens pratiques de
brider ou de supporter la pièce sur une plate-forme
stable. Tenir la pièce à la main ou contre le corps est
instable et risque de résulter en une perte de contrôle.
Créez un agenda d’entretien périodique pour votre
outil. Quand vous nettoyez un outil, faites attention de
n’en démonter aucune pièce car il est toujours
possible de mal remonter ou de pincer les fils
internes ou de remonter incorrectement les ressorts
de rappel des capots de protection. Certains agents de
nettoyage tels que l’essence, le tétrachlorure de
carbone, l’ammoniaque, etc. risquent d’abîmer les
plastiques.
Risque de blessure pour l'utilisateur. Le cordon
d'alimentation électrique ne doit être réparé que par un
Centre de service usine de Skil ou par une Station
service agréée de Skil.
Les travaux à la machine
tel que ponçage, sciage,
meulage, perçage et autres travaux du bâtiment
peuvent créer des poussières contenant des produits
chimiques qui sont des causes reconnues de cancer,
de malformation congénitale ou d’autres problèmes
reproductifs. Ces produits chimiques sont, par
exemple :
• Le plomb provenant des peintures à base de plomb,
• Les cristaux de silices provenant des briques et du
ciment et d’autres produits de maçonnerie, et
• L’arsenic et le chrome provenant des bois traités
chimiquement.
Le niveau de risque dû à cette exposition varie avec la
fréquence de ces types de travaux. Pour réduire
l’exposition à ces produits chimiques, il faut travailler
dans un lieu bien ventilé et porter un équipement de
sécurité approprié tel que certains masques à poussière
conçus spécialement pour filtrer les particules
microscopiques.
A ERTISSEMENT
!
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 18

-19-
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre
leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus
efficace et plus sûre.
Symbole Nom Désignation/Explication
V Volts Tension (potentielle)
A Ampères Courant
Hz Hertz Fréquence (cycles par seconde)
W Watt Puissance
kg Kilogrammes Poids
min Minutes Temps
s Secondes Temps
Diamètre Taille des mèches de perceuse, meules,
etc.
n0Vitesse à vide Vitesse de rotation, à vide
.../min Tours ou mouvement alternatif par Tours, coups, vitesse en surface, orbites,
minute etc., par minute
0 Position d'arrêt Vitesse zéro, couple zéro ...
1, 2, 3, ... Réglages du sélecteur Réglages de vitesse, de couple ou de
l, ll, lll, ... position. Un nombre plus élevé signifie
une vitesse plus grande
Sélecteur variable à l'infini avec arrêt La vitesse augmente depuis le réglage 0
Flèche Action dans la direction de la flèche
Courant alternatif Type ou caractéristique du courant
Courant continu Type ou caractéristique du courant
Courant alternatif Type ou caractéristique du courant
ou continu
Construction classe II Désigne des outils construits avec double
isolation
Borne de terre Borne de mise à la terre
Symbole d'avertissement Alerte l'utilisateur aux messages
d'avertissement.
Sceau Li-ion RBRC Désigne le programme de recyclage des piles
Li-ion.
Symboles
0
Ce symbole signifie que cet
outil est approuvé par
Underwriters Laboratories.
Ce symbole signifie que cet
outil est approuvé par
l'Association canadienne
de normalisation.
Ce symbole signifie que cet outil
est approuvé par l'Association
canadienne de normalisation
selon les normes des États-Unis
et du Canada. Ce symbole
signifie que
cet outil se
conforme aux
normes
mexicaines
NOM.
Ce symbole signifie que cet outil
est approuvé par Underwriters
Laboratories selon les normes
des États-Unis et du Canada.
Ce symbole signifie que cet outil est approuvé par Intertek Testing
Services selon les normes des États-Unis et du Canada
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 19

-20-
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
A ERTISSEMENT
!
Capacités maximales
Lame 184 mm
Moyeu de lame rond
Profondeur de coupe à 90° 62 mm
Profondeur de coupe à 51° 43 mm
Scie circulaire
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.
FIG. 1
GARDE
INFERIEUR
SEMELLE
LE IER DE LE AGE
DU GARDE INFERIEUR
POIGNEE
AUXILIAIRE
BOUTON DE
REGLAGE DU
BISEAU
SECTEUR
GRADUÉ DE
BISEAU
INTERRUPTEUR DE SÛRETE
GARDE
SUPÉRIEUR
LE IER DE
RÉGLAGE DE LA
PROFONDEUR
ÉCHELLE DE
PROFONDEUR
IS DE RÉGLAGE
DU LASER
BOUTON DE LASER
TÉMOIN DE MISE SOUS TENSION
BOUTON DE
ERROUILLAGE
CLÉ DE LAME ET
AIRE DE RANGEMENT
SM 1619X03832 09-09:SM 1619X03832 09-09 9/10/09 1:22 PM Page 20
