SKYTRONIC 351.136 User manual

Road Safety Guard
351.136
Instruction Manual
Handleiding
Gebrauchsanweisung

English
Thank you for purchasing Portable DVR from our company. In order to
help you operate it correctly, please read this instruction carefully before
using.
Products and Function
Attached Accessories:
●Manual ●Mount ●USB Cable
●Car Charger(Include the adpator 12V/24V Transfers to 5V)
Two Power options:
A) Use built-in Li-ion battery
DVR can be activated after it has been placed on the vehicle by pressing the
Power Switch for 1 second and turn off by pressing it again.
Charging: connect with USB cable or car charger. The indicator display red and
convert to no light when it is full
B) Connect with Car Charger
DVR will record automatically when the car starts, turn off and save the last file
when the car stops.

Recording
DVR will enter into defaulted recording mode when turn it on, the work indicator
bickers and indicates when it is recording .The recording file is saved in the
SD/MMC Card. To stop, press Recording Button  or ending when car stops,
the work indicator won’t bickers.
Camera mode
Turn on the DVR and press Mode Button  to enter into Camera mode. To take
photo by pressing Snap Button .
Preview and Delete
Turn on the DVR and press Mode Button ⑨twice to enter into Preview Mode,
Press Up  or Down to select the previewed file. If it is video file, it can play or
stop by pressing REC Button. If you want to delete it, press Menu Button  to
enter into delete mode, and then, select Single, All or Select by REC Button and
Up/Down and confirm to delete the file by press REC Button. Also can select
Thumbnail mode and volume (from 1 to 8) under the Preview Mode.
Setting the functions:
Turn on the DVR and press Menu Button under Video mode or Camera mode to
enter into setting interface. Confirm by REC Button and select by Up/Down for
the following setting. Press Menu Button again to exit after finished.
A. Video mode:
1. Size :Select [1280*960/640*480/320*240pixels]
2. Time Stamp: Select Off /Date only/Date＆Time
3. Motion Detect : Select On/Off
Note : When select Motion detect function, it will be recording automatically if
there is an object movement and stop recording if no movement.
4. Recording time : Select [1/2/3/4/5/10/15] minute to decide how many time will
be storage per one section.
B. Camera mode:
1. Size : 5M/3M/1.3M/VGA
C. Setting Mode :
Whether under Video mode or capture mode , press Menu Button twice to enter
into Setup interface.

1. Format : Select it if you want to format the SD card.
2. Language : Select [English/Chinese/Japanese/Russian]
3. System Reset : Select [Cancel or Execute system] reset.
4. Light Frequency: Set [50/60Hz].
5. Date Input : Set correct recording date and time by Rec Button and
Up/Down Button.
USB Mode
Connect DVR with computer by USB cable, [My computer] will occur removable
disk, the file is stored at Removable Disk/DCIM/100DSCIM. At the moment , the
file of the DVR can be downloaded to the computer.
Note: 1) Please insert the SD/MMC card before recording.
2) This DVR records in cycle if you choose 1/2/3/4/5/10/15 minutes as storage
time. When the storage medium is full, it will record from the beginning again
and erase over the previously recorded material automatically. It will have 3
seconds pause time, and namely the contents in the 3 seconds will not
recorded.
3) Because the DVR is DC5V input, please use the attached car charger. It haS
adaptor 12V/24V transfers to 5V already.
Technical Specifications
1) Recording resolution: 1280*960/640*480/320*240 pixels
2) Video format: AVI
3) Repeat storage by section :1/2/3/4/5/10/15 minutes
4) Power source : Built-in recharge able battery or 12V/24V Car Charger
5) Supports SD/MMC card (from 256MB up to 32GB)
6) Microphone: can record sound
Small Tip To Save You Big Headache
A DVR is in a way very similar to a computer. If the DVR hangs itself during
operation, please follow the procedures below and most likely the DVR can be
re-activated. DVR will restart after press Reset Hole gently by diameter less than
1mm column.
Night lights turned on,when lens focus on an object with a reflective surface,there
can be a reflective film, exposure. Using it with cautions!
No further notice will be given for any modification of the technical specification.

Electric products must not be put into household waste. Please
bring them to a recycling centre. Ask your local authorities or
your dealer about the way to proceed.
The specifications are typical. The actual values can slightly change
from one unit to the other. Specifications can be changed without prior
notice.
WARRANTY CONDITIONS
The date the product leaves the importer is considered to be the date the
warranty begins. The law obliges the retailer to offer a two year
quarantee to the enduser.
Only companies approved by Tronios are allowed to work on the
equipment.
During warranty period (defective) equipment must be returned to the
dealer by pre-paid mail in the original box.
Potentiometers have a limited lifetime and are not covered by the
manufacturer for more than normal use.
For all service enquiries,refer to your local distributor,as he is best able
to help you.

NEDERLANDS
Hartelijk dank voor de aanschaf van deze Road Safety Guard. Neemt U
a.u.b. een paar momenten de tijd om deze handleiding zorgvuldig te
lezen, aangezien wij graag willen dat u onze producten snel en volledig
gebruikt.
Functies
*Accessoires:
●Handleiding ●Bevestiging ●USB kabel
●Auto lader (Incl. de adapter die 12V/24V transformeert naar 5V)

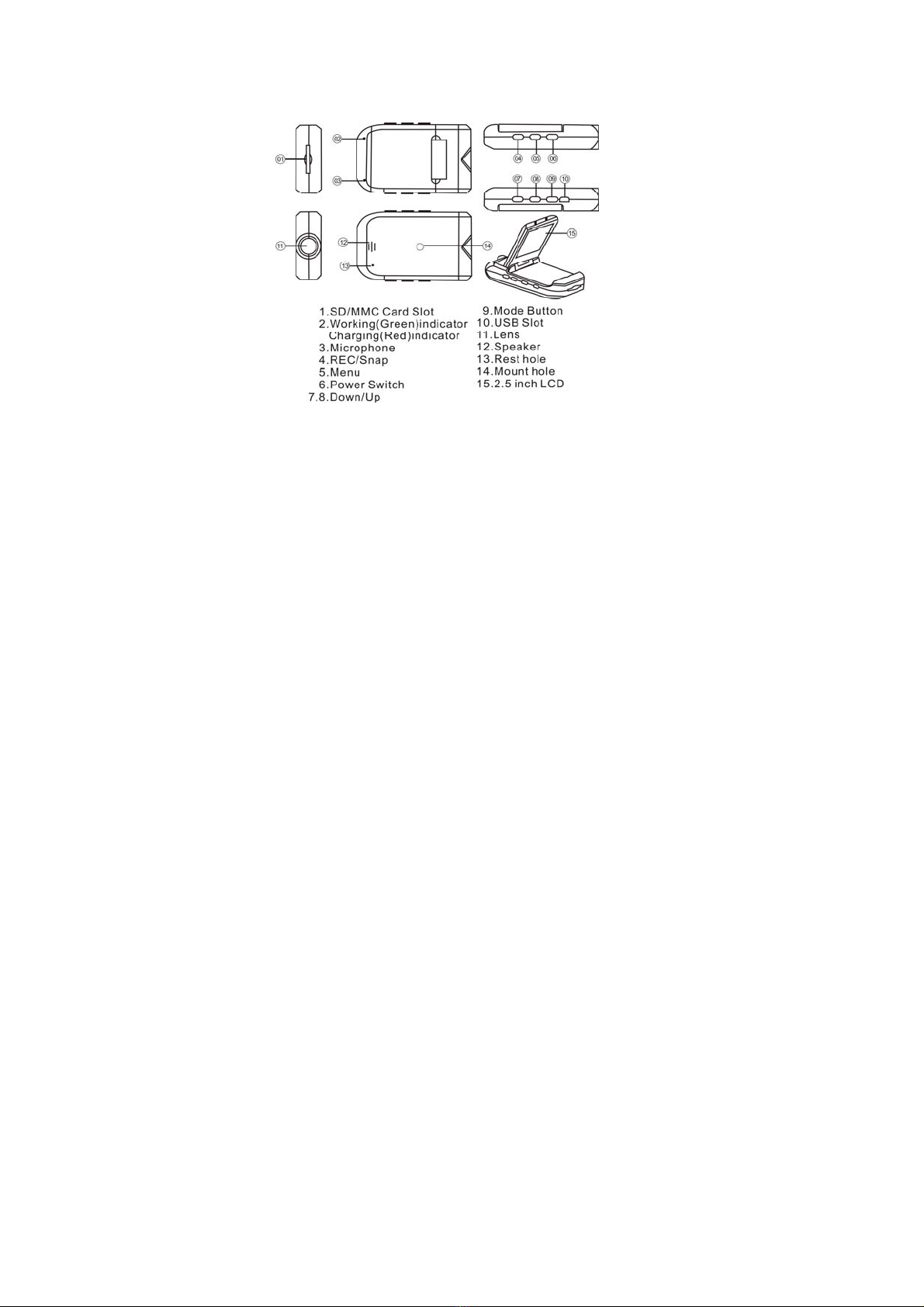

1. SD/MMC Kaart -in
2. Groene LED: in bedrijf
Rode LED : Opladen
3. Microfoon
4. RECopname/Snap
5. Menu
6. Aan/uit schakelaar
7. 8. Omlaag/omhoog
9. Mode toets
10. USB slot
11. Lens
12. Luidspreker
13. Reset opening
14. Bevestigingsopening
15. 2.5 “ LCD

*Aansluitspanning:
A) Gebruik Li-ion batterijen
Na inbouw in de auto kan de DVR worden ingeschakeld door de Power Switch 1
seconde vast te houden; uitschakelen vindt plaats door een keer op deze toets te
drukken.
Opladen: sluit de USB kabel of de autolader aan, de indicator wordt rood; als de
batterijen geladen zijn gaat de indicator uit.
B) Aansluiten op deAutolader
De DVR neemt automatisch op als de auto wordt gestart en stopt de opname als
de auto wordt uitgezet.
*Opname :
De indicator licht op en geeft “opname” aan. De opname wordt op de SD/MMC
kaart opgeslagen. Voor een opnamestop moet de auto worden uitgezet of u moet
een keer op de Opname (Recording) toets drukken, de indicator gaat uit.
*Camera mode : Zet de DVR aan en druk de Mode toets om in cameramode te
komen. Om een foto te maken druk de Snap toets.
*Voorvertoning (Preview) en Delete : Zet de DVR aan, druk de Mode toets en
druk 2 keer om in Preview Mode te komen, Druk Up of Down om de “previewed”
file te selecteren.Als het gaat om een video file, kan de voorvertoning worden
ingeschakeld en gestopt door op de REC toets te drukken. Als u het wilt deleten,
druk de Menu toets en selecteer dan Single, All of selecteer de REC toets en
Up/Down én bevestig het deleten door de REC toets.te drukken. Ook kan de
Thumbnail mode worden geselecteerd . Volume regeling (van 1 tot 8) in de
Preview Mode.
*Functies instellen: Zet de DVR aan en druk op de Menu toets in Video mode
of Camera mode om in de “Functie instelling” te komen. Bevestiging vindt plaats
door op de REC toets te drukken en druk Up/Down om de volgende instelling te
doen. Druk de Menu toets opnieuw om uit de mode te gaan.
A. Video mode:
1. Pixels :Selecteer [1280*960/640*480/320*240 pixels]
2. Datum/Tijd: Selecteer Off /Date only/Date＆Time
3. Bewegingsdetectie : Selecteer On/Off
NB : Wanneer u de Bewegingsdetectie op “ON” zet zal de DVR automatisch
opnemen bij het detecteren van een bewegend object en de opname stoppen
als er geen beweging plaatsvindt.
4. Opname tijd : Selecteer [1/2/3/4/5/10/15] minuten voor opnametijd.

B. Camera mode:
1. @5M/3M/1.3M / VGA
C. Set Up mode :
Óf in Video mode óf in Capture mode ,de Menu toets 2 keer drukken om in
Setup interface te komen.
1. Format : Selecteer deze om de SD kaart te formatteren.
2. Taal : Selecteer [English/Chinese/Japanese/Russian]
3. Systeem Reset : Selecteer [Cancel of Execute System] reset.
4. Net Frequentie: Selecteer [50/60Hz].
5. Opname Datum/Tijd : Stel de correcte opname datum en tijd in door
de Rec toets en Up/Down toetsen te bedienen.
USB mode
Sluit de DVR aan op de computer m.b.v. de USB kabel, [My computer] selecteren,
de file wordt in Removable Disk/DCIM/100DSCIM gezet. Nu kan de file vanaf de
DVR worden gedownload naar de computer.
NB: 1) Plaats de SD/MMC kaart voordat er wordt opgenomen.
2) Deze DVR kan 1/2/3/4/5/10/15 minuten opnemen.
Wanneer de opslagcapaciteit wordt overschreden, zal de DVR opnieuw
over het voorgaande beeldmateriaal heen opnemen, en dus het
voorgaande wissen.
3) Omdat de aansluitspanning DC5V is dient u de autolader te gebruiken.
De adapter transformeert 12V/24V naar 5V.
Specificaties
1) Opname resolutie: 1280*960/640*480/320*240 pixels
2) Video formaat: AVI
3) Opnametijd :1/2/3/4/5/10/15 minuten
4) Aansluitspanning : Oplaadbare batterijen of via 12V/24VAutolader
5) Ondersteunt SD/MMC kaart (van 256MB tot 32GB)
6) Microfoon: voor geluidsopname
Deze DVR heeft veel weg van een computer. Als de DVR blijft “hangen” dient
deze te worden geherstart. Dit doet u door een 1 mm ø voorwerp in de RESET
opening (13) te steken, de Reset toets in te drukken en de DVR te resetten.
Er kan een waas (weerspiegeling) over het beeldmateriaal verschijnen als u ’s
avonds opneemt.

Afgedankte artikelen !!
Raadpleeg eventueel www.wecycle.nl en/of
www.vrom.nl v.w.b. het afdanken van elektronische
apparaten in het kader van de WEEE-regeling. Vele
artikelen kunnen worden gerecycled, gooi ze daarom niet bij
het huisvuil maar lever ze in bij een gemeentelijk depot of uw
dealer. Lever ook afgedankte batterijen in bij uw gemeentelijk
depot of bij de dealer, zie www.stibat.nl .
Garantie is niet van toepassing indien ongelukken of beschadigingen
plaatsvinden veroorzaakt door onjuist gebruik of het niet opvolgen van
het gestelde (o.a waarschuwingen) in deze handleiding.
Tronios BV kan niet verantwoordelijk worden gehouden voor schade in
welke vorm dan ook, indien het gestelde in de handleiding (o.a
waarschuwingen) niet wordt gerespecteerd.
Alle (defecte) artikelen dienen gedurende de garantieperiode altijd
retour te worden gezonden in de originele verpakking.
Specificaties zijn specifiek, toestel kan hiervan afwijken. Specificaties
kunnen veranderd worden zonder mededeling.

DEUTSCH
Vielen Dank für den Kauf dieses Road Safety Guards. Nehmen Sie sich
einen Augenblick Zeit, um diese Anleitung sorgfältig durchzulesen,
damit sie die Möglichkeiten, die unser Produkt bietet, sofort voll
ausnutzen können.
Bedienungsfeld
*Zubehör:
●Anleitung ●Befestigung ●USB Kabel
●Auto Ladegerät (12V/24V wird transformiert nach 5V)
*Stromversorgung:
A) Verwendung von Li-ion Batterien
Nach der Installation im Fahrzeug kann der DVR aktiviert werden wenn den
Netzschalter 1 Sekunde lang gedrückt wird; das ausschalten wird durch erneut
drücken der Taste durchgeführt.
1. SD/MMC Karte
2. Grüne LED: in Betrieb
Rote LED : Aufladen
3. Mikrofon
4. RECaufnahme/Foto
5. Menü
6. Ein/Aus Schalte
r
9. Mode Taste
10. USB Eingang
11. Linse
12. Lautsprecher
13. Reset Schalter
14. Befestigungsloch
15. 2.5 “ LCDAnzeige
