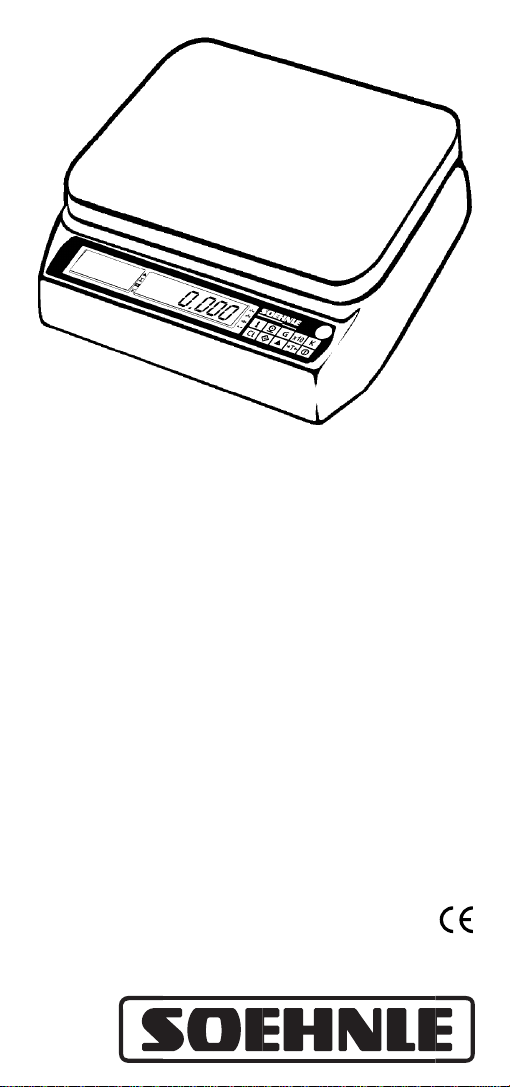

Soehnle CWC 7746 User manual

CWC 7746
Bedienungsanleitung
Getting Started and
Operating Instructions
Mise en service et
mode d’emploi
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 1

Ihr Soehnle-Servicepartner
Your Soehnle-Partner
Votre partenaire du service après-vente Soehnle
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 2

Inbetriebnahme
Erläuterung der Typenschilder
Technische Information
Funktion der Bedientasten
Bedienen
Anzeigensymbole
Wiegen mit Tara
Gewichte summieren
Entnahme-Wiegen
Kommissionieren und Komponenten verwiegen
Zählen, Stückzahl summieren
Stückzahl-Entnahme
Drucken
Störungen - Ursachen und Beseitigung
Akku-/ Batteriebetrieb
Produktunterstützung
1
1
1
2
2
3
3
4
5
6
7
8
8
9
10
10
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 3

Getting started
Specification of the nameplates
Technical information
Function of the keys
Using the scale
Display symbols
Weighing with tare
Totalling weights
Weighing using the removal method
Components weighing
Counting
Removal method
Printing
Malfunctions: Causes and how to eliminate them
Accu- / battery operation
Product support
11
11
11
12
12
13
13
14
15
16
17
18
18
19
20
20
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 4

Mise en marche
Spécification de la fiche signalétique
Informations techniques
Fonctions du clavier
Manipulation
Symboles d’affichage
Pesage avec tare
Totalisation des poids
Pesage des prélèvements
Préparation des commandes et Formulation
Comptage
Prélèvement de marchandises au détail
Impression
Dérangement, causes et remèdes
Fonctionnement sur accu/pile
Notice importante pour nos clients français
Carnet métrologique
Assistance du produit
21
21
21
22
22
23
23
24
25
26
27
28
28
29
30
30
31
32
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 5

Inbetriebnahme
Erläuterung des Typenschildes
1
Waage am Einsatzort aufstellen.
Mit Hilfe von Libelle und Stellfüßen für
einen waagrechten Stand sorgen.
Kg/lb-Umschaltung
Zuerst Taste drücken und halten,
dann zusätzlich Taste drücken.
Wägebereich (Wägebereich bei
Mehrbereichswaagen)
Höchstlast des Wägebereichs
Mindestlast
Eichwert (Ziffernschritt)
Seriennummer (Waagentyp, Endziffer
des Fabrikationsjahrs, Zählnummer)
EG-Konformitätszeichen mit
Jahr der Anbringung, gleichzeitig
Beginn der Eichgültigkeit (z.B. CE97)
Genauigkeitsklasse, Nr. der EG-
Zulassung (z.B. D97-09-002)
Amtl. Nr. (z.B. 0103) der
„Benannten Stelle“ (diese Stelle hat
die Ersteichung durchgeführt)
Zeichen für EG-Eichung
Max
Min
e=
SNR
98
Technische Information
• Bedienung über Folientastatur mit Druckpunkt.
• Netzbetrieb mit Steckernetzteil 230 V/50-60 Hz/ca. 12 VA
(Akku-/Batteriebetrieb, siehe Beschreibung auf Seite 10).
• Arbeitstemperatur -10 º ..... +40 ºC
• Lagertemperatur -40 º ..... +70 ºC
• Nullstellbereich -1% .....+3 %
• Vorlast möglich (Bitte fragen Sie Ihren Händler).
• Alle Daten sind spannungsausfallsicher gespeichert.
• Serielle Schnittstelle RS 232 (V24).
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 6

Ein - Aus
Einschalten (nur bei unbelasteter Waage).
Nach Ablauf der Prüfroutine geht
Anzeige auf Null.
Die Waage ist wiegebereit.
Wiegegut auflegen. In der Anzeige
erscheint das Bruttogewicht
Nullstellen
Wenn die Anzeige bei unbelasteter
Waage nicht Null anzeigt.
Nullstellbereich siehe „Technische Info“.
Höhere Auflösung (Taste gedrückt halten)
Bruttogewicht
Datenübertragung (Drucker / EDV)
Kommissionieren
Tarieren
Summieren
In Zählmodus schalten
Aufrufen von gespeicherten Werten
Befehlskette abbrechen, Speicher löschen
Durch Betätigen der entsprechenden
Funktionstasten wird Befehl ausgeführt.
Ein Signalton bestätigt die Ausführung
verschiedener Funktionen.
Fehlbedienungen und Fehlermeldungen
werden durch 5 aufeinanderfolgende
Signaltöne angezeigt. Bitte prüfen Sie die
Richtigkeit Ihrer Bedienung - gegebenen-
falls unterbrechen Sie die Befehlskette
durch Drücken der „CL“-Taste.
Funktion der Bedientasten
Bedienen
2
Die konsequent logische Bedienungsweise eröffnet Ihnen die universelle
Leistungsfähigkeit Ihrer Waage. Für die meisten Funktionen genügt ein
Tastendruck - wenige Funktionen nutzen Sie mit nur wenigen, immer
wiederkehrenden Tastenfolgen.
Die Tastatur im Überblick
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 7

Anzeigensymbole
3
Nullmeldung
Stillstandsanzeige
Aktiver Bereich (siehe Typenschild)
Nettowägung
Zählmodus
Summenspeicher
im Batteriebetrieb - Batterie ersetzen bzw.
Akku laden.
Komponentenverwiegung
Leeren Behälter tarieren.
Waage ist bereit zum Nettowiegen.
Anzeigen des Taragewichts
Funktionstaste gedrückt halten.
Löschen des Taragewichts
In der Anzeige erscheint das
Bruttogewicht.
Wiegen mit Tara
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 8

Gewichte summieren
4
Gegebenenfalls Behälter tarieren.
Wiegegut auflegen.
Gewichtswert in Summenspeicher
übernehmen.
Wiegegut abnehmen.
Gegebenenfalls Tara löschen.
Gegebenenfalls neu tarieren.
Nächstes Wiegegut auflegen.
Gewichtswert in Summenspeicher
übernehmen, usw.
Anzeigen der Summenspeicher.
Netto, Brutto, Tara.
Solange Taste + gedrückt, zyklische
Anzeige von Netto-, Brutto-, Tarasumme.
Löschen der Summenspeicher.
Netto, Brutto, Tara.
Solange Taste + gedrückt, zyklische
Anzeige von Netto-, Brutto-, Tarasumme.
Bei Druckeranschluß ist die
Funktionstaste „+“und die
Tastenkombination „CL/+“
druckauslösend. Der Abdruck erfolgt
entsprechend der Druckbilddefinition.
Genaue Information, siehe unter
„Drucken“.
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 9

Entnahme - Wiegen * siehe auch K-Verwiegung
5
Leeren Behälter auf Waage stellen und
tarieren.
Wägegut in Behälter füllen.
Wenn die Ermittlung des
Restgewichts wichtig ist:
Gewichtswert in Summenspeicher
übernehmen.
Funktionstaste „T“ drücken.
Bei Entnahme einer Teilmenge wird dies
mit Minuszeichen in der Hauptanzeige
angezeigt.
Ermitteln der Restmenge
Wenn Sie das Gesamtgewicht in den
Summenspeicher genommen haben,
können Sie jetzt die Restmenge
ermitteln:
Übernehmen Sie zuerst die
Entnahmemenge - durch Drücken der
Funktionstaste „+“ -
in den Summenspeicher.
Dann die Anzeige des Summenspeichers
aufrufen.
Nach Drücken der Funktionstaste „T“,
geht die Hauptanzeige wieder auf „0“.
Sie können jetzt weiter entnehmen.
Löschen des Summenspeichers
Nach Entlasten der Waage Tarawert
löschen.
Bei Druckeranschluß ist die
Funktionstaste „+“ und die
Tastenkombination „Cl/+“
druckauslösend. Der Abdruck erfolgt
entsprechend der Druckbilddefinition.
Genaue Information siehe unter
„Drucken“.
Beim Entnahme - Wiegen
sind TARA - SUMME und
BRUTTO - SUMME nicht korrekt.
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 10

Kommissionieren & Komponenten verwiegen
6
Gegebenenfalls Behälter tarieren.
Wiegegut auflegen.
Gewichtswert in Kommissionsspeicher
übernehmen.
Der K-Modus wird durch ein
Pfeilsymbol angzeigt.
Nächstes Wiegegut auflegen.
Gewichtswert in Kommissionsspeicher
übernehmen,usw.
Anzeigen der Summenspeicher.
Solange Taste „K“ gedrückt, zyklische
Anzeige von K-, Brutto-, Tarasumme.
Löschen der Summenspeicher und
Verlassen der Kommissionsfunktion.
Solange Taste „K“ gedrückt, zyklische
Anzeige von K-, Brutto-, Tarasumme.
Bei Druckeranschluß ist die
Funktionstaste „K“ und die
Tastenkombination „Cl/K“
druckauslösend. Der Abdruck erfolgt
entsprechnd der Druckbilddefinition.
Genaue Information, siehe unter
„Drucken“.
Kommissionieren nur im Wiegemodus
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 11

Zählen
7
Waage in Zählmodus schalten
Referenzgewicht ermitteln
Gegebenenfalls leeren Behälter tarieren.
Die von der Waage angeforderte
Stückzahl auflegen oder
Referenzstückzahl über
Taste „+“ weiter schalten bis
gewünschte Stückzahl erscheint.
(1,2,5,10,20,50)
Ausgewählte Stückzahl auflegen und
Funktionstaste „Zählen“ drücken.
Das durchschnittliche Gewicht eines Teils
wird errechnet.
Sind die Teile sehr leicht, werden weitere
Teile angefordert. Die Anzeige zählt
beim Auflegen bis Null zurück.
Dann erneut Zähltaste drücken.
Zählgut bis zur gewünschten Menge
auflegen.
Anzeigen des Referenzgewichts
Zählvorgang beenden
Stückzahl summieren
Stückzahl ermitteln.
In Summenspeicher übernehmen.
Wiegegut abnehmen.
Gegebenenfalls Tara löschen.
Gegebenenfalls neue Tara ermitteln.
Nächste Stückzahl auflegen.
In Summenspeicher übernehmen, usw.
Anzeigen des Summenspeichers.
Löschen des Summenspeichers.
Bei Druckeranschluß ist die
Funktionstaste „+“ und die
Tastenkombination „Cl/+“
druckauslösend. Der Abdruck erfolgt
entsprechend der Druckbilddefinition.
Genaue Informationen siehe unter
„Drucken“.
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 12

Stückzahl - Entnahme
Drucken
8
Stückzahl (ohne Tara) ermitteln.
Zur Ermittlung der Restmenge:
Stückzahl in den Summenspeicher
übernehmen.
Mit Funktionstaste „T“ Anzeige auf Null
stellen.
Entnahmen werden mit negativem
Vorzeichen angezeigt.
Zur Ermittlung der Restmenge
Funktionstaste „+“ betätigen.
Nach weiteren Entnahmen wieder auf
Null stellen, usw.
Anzeigen des Summenspeichers.
Nach Entlasten der Waage muß der
Summenspeicher gelöscht werden.
Tara löschen.
Bei Druckeranschluß ist die
Funktionstaste „+“ und die
Tastenkombination „Cl/+“
druckauslösend. Der Abdruck erfolgt
entsprechend der Druckbilddefinition.
Genaue Informationen siehe unter
„Drucken“.
Abdruck
Abdruck - addierend in den
Summenspeicher
Summenabdruck mit Speicherlöschung
Abdruck - addierend in den
Kommissionsspeicher
Summenabdruck mit Speicherlöschung
Abdruck mit höherer Auflösung
- nur bei nicht eichfähig möglich - .
Sofern an der Waage ein Drucker angeschlossen ist, wird mit diesen Tasten der Druck
ausgelöst. Fragen Sie Ihren Waagenpartner nach geeigneten Druckern oder nach einer
EDV-Anbindung.
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 13

Anzeige
Ein Signalton bestätigt die
Ausführung verschiedener
Funktionen.
Fehlbedienungen werden
durch 5 aufeinanderfolgende
Signaltöne angezeigt.
Beim Einschalten setzt die
Waage automatisch auf Null.
Befindet sich die Waage
außerhalb des vorgesehenen
Toleranzbereichs, zeigt die
Anzeige --0--.
Unterlast: Im Anzeigefeld
erscheinen nur die unteren
Querstriche.
Überlast: Im Anzeigefeld
erscheinen nur die oberen
Querstriche. Der maximale
Wägebereich ist
überschritten.
Teilegewicht zu klein.
Nullstellgrenze über- oder
unterschritten
Tarierung bei unbelasteter
Waage und über max. nicht
möglich.
Drucken bei Unter- bzw.
Überlast nicht möglich.
Umschalt kg/lb gesperrt
Summenspeicher belegt, muß
vor dem Umschalten gelöscht
werden.
Beseitigung
Bitte prüfen Sie die
Richtigkeit Ihrer Bedienung -
gegebenenfalls unterbrechen
Sie die Befehlskette durch
Drücken der „Cl“-Taste.
Die Plattform entlasten.
Eventuell Schmutz entfernen.
Zeigt die Waage nach
einigen Sekunden nicht Null
an, bitte Ihren
Service -Partner verständigen.
Waage ausschalten und
wieder einschalten. Der Nullpunkt
wird automatisch neu gesetzt.
Bei allen anderen
Error-Meldungen
verständigen Sie bitte Ihren
Service-Partner.
9
Störungen, Ursachen und Beseitigung
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 14

Meldung im
Batteriebetrieb
Restbetriebsdauer ca. 10
min.
Im Anzeigenfeld erscheint
die Batterie-Leer-Meldung.
Waage läßt sich im Accu-
oder Batteriebetrieb nicht
einschalten.
Störungs-Beseitigung
Batterien wechseln oder
Akkus wieder aufladen.
Batterien wechseln oder
Akkus wieder aufladen.
10
Akku-/Batteriebetrieb
Auf der Waagenunterseite befindet sich ein Akku-
bzw. Batteriefach mit Batteriehalterung. Erforderlich
sind 8 Stück Babybatterien oder größengleiche NiCd-
Akkus. Betriebsdauer je nach Qualität der Batterien
oder Akkus ca. 8 Stunden. Im Akku- bzw.
Batteriebetrieb wird die Hinterleuchtung automatisch
abgeschaltet.
Werden wiederaufladbare Batterien über einen längeren Zeitraum nicht benutzt, so
müssen Sie alle 4-5 Monate nachgeladen werden.
Wenn Sie Fragen zu Ihrer Soehnle-Wägeanlage haben, sehen Sie bitte zuerst in der
Dokumentation zu diesem Produkt nach.
Parameter zur Drucker- und Schnittstellenkonfiguration sind in einem internen
Speicher permanent abgelegt. Zugang zur Benutzermodifizierung erhalten Sie über
die Tastatur und die LCD-Anzeige.
Fordern Sie bei Bedarf die schriftlichen Unterlagen beim SOEHNLE-Partner vor Ort
oder direkt beim Hersteller an.
Wenn weiterhin Fragen offen sind, sprechen Sie mit dem SOEHNLE-Service-Partner
vor Ort oder direkt mit dem Hersteller.
Ihr SOEHNLE-Servicepartner
SOEHNLE-Waagen GmbH+Co.
Abteilung Kundendienst
Postfach 1265
D - 71535 Murrhardt
Tel. 0 71 92 / 28-1
Fax 0 71 92 / 28-601
eMail: [email protected]
Produktunterstützung
Wenn Akkus verwendet werden, können diese in der Waage nicht
geladen werden.
Ein Ladegerät ist im Fachhandel erhältlich.
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 15

Getting started
Specification of the nameplate
11
Set up the weighing platform at the
place required
Use the water level and the adjustable
feet to ensure that the scale is positioned
horizontally.
kg/lb-conversation
Press key first and hold,
then press key additionally.
Weighing range (weighing ranges
in the case of multi-range scales)
Range permitted for calibrated
weighing
Calibration value (graduation)
Serial number (scales type, last
digits of year of manufacture,
number
EU conformity symbol with year
applied
D93-09-155 precision class, no.
of EU admission.
Code of the office quoted
Sign for EU admission
Max
Min
e=
SNR
98
Technical information
• Operated by means of a foil keypad.
•Mains operation with power supply unit, 230 V/50-60 Hz/ca. 12VA
(battery-/accu-operation see instructions).
•Operating temperature -10°..........+40°C.
•Storage temperature -40°..........+70°C.
•Manual resetting range -1%..........+3%.
•Initial loading possible (Please contact your dealer).
•All data is stored securely against power failure.
•Serial RS 232 (V24) interface.
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 16

On - Off
Switch on (only when the scale is not
loaded)
After the test routine, the main display is
set to zero.
The scale is ready for use.
Place the items on the scale.
The gross weight appears in the display.
Manual zero resetting
When display does not show zero (scale
unloaded). Manual zero resetting range
see ‘ Technical information’.
Higher resolution (hold down the key)
Gross weight
Data transmission (printer/EDP)
Component weighing
Tare
Add
Count
Call up saved values
Cancel command sequence, delete saved
values. The command is executed when
the appropriate function key is pressed.
An acoustic signal confirms that the
entry is correct
Incorrect entries are indicated by means
of five acoustic signals in swift
succession.
Please check that your entry is correct. If
necessary, cancel the command sequence
by pressing the ”CL” key.
Function of the keys
Using the scale
Survey of the keyboard
12
If you use the display consistently and logically, you will soon discover the uni-
versally powerful capacity of the scales. Many functions only require one push
of a button - few functions are available with just a few frequently used key
sequences.
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 17

Display symbols
13
Zero message
Idle indicator
Active range in the case of multi-range scales.
Net weighing
Counting mode
Totals memory
Battery operation: Replace battery -
respectively charge accu.
Component weighing
Determine the tare of the empty container
Scales are ready to perform net weighing
Displaying the tare weight
Keep the function key pressed
Deleting the tare weight
The gross weight appears in the main
display
Weighing with tare
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 18

Totalling weights
14
Determine the tare of the container if
necessary.
Place the items to be weighed on the scale
Transfer the weight value to the totals
memory.
Take the items to be weighed off the scale
Delete the tare if necessary
If necessary, enter a new tare. Place the
next items to be weighed on the scale.
Transfer the weight value to the totals
memory, etc.
Dispalying the totals memory
Net, gross, tare.
By holding the key the gross-, tare-,
net-total are displayed cyclically in the
secondary display.
Deleting the totals memory.
Net, gross, tare.
By holding the key the gross-, tare-,
net-total are displayed cyclically in the
secondary display.
If a printer is connected the ”+” function
key and the ”CI/+” key combination
activate printing. Printing will take place
according to the printing format definition.
For more detailed information, see
”Printing”.
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 19

Weighing
using the removal method * see component weighing
15
Place the empty container on the scales
and determine the tare
Fill the container with the items to be weighed
If it is important to determine the
weight of the remainder:
Transfer the weight value to the totals
memory
Press function key ”T”
If part of the original number of pieces is
removed, this is displayed with a minus
sign in the main display.
Determining the remaining number
of pieces
If you have transferred the overall weight
to the totals memory, you can now deter-
mine the remaining number of pieces:
First transfer the number removed to the
totals memory by pressing the ”+”
function key.
Then call up the totals memory display
The main display returns to ”0” after the
”T” function key has been pressed. You
can now remove more items.
Deleting the totals memory
Delete the tare value after removing
items from the scales.
If a printer is connected the ”+” function
key and the ”CI/+” key combination
activate printing. Printing will take place
according to the printing format definition.
For more detailed information, see
”Printing”.
When weighing using the removal
method the tare sum and the gross
sum are not correct.
7746_02_99.qxd 10.07.2001 14:56 Uhr Seite 20
