DE Montageanleitung für gerahmte Glas-Glas Module
EN Installation Instructions for framed glass-glass modules
#04038 | Rev 2 | 20.06.2022

Irrtümer und Änderungen vorbehalten | © 2022 Solarwatt GmbH2
Bei der Planung, Errichtung, dem Betrieb und der Instandhaltung netzgekoppelter Photo-
voltaik-Anlagen sind unter anderem folgende Bestimmungen und Normen zu beachten:
EU-NORMEN
EUROCODE 1 (EN 1991-1)
Einwirkungen auf Tragwerke
EN 13501
Brandverhalten von Baustoffen und Bauteilen
EN 60728-11
Errichtung und Betrieb (Erdung) von Antennenanlagen
EN 62305
Blitzschutz
EN 62446
Netzgekoppelte Photovoltaik-Systeme
IEC 60364
Errichten von Niederspannungsanlagen
VDE-BESTIMMUNGEN
VDE 0100
Errichten von Niederspannungsanlagen
VDE 0105-100
Betrieb von elektrischen Anlagen
NATIONALE BESTIMMUNGEN
Deutsches Institut für Bautechnik
Musterverwaltungsvorschrift Technische Baubestimmungen
REGIONALE UND LOKALE BESTIMMUNGEN
Landesbauordnungen
Technische Baubestimmungen der Länder
Kommunale Baubestimmungen
HAFTUNGSAUSSCHLUSS
Es gelten die unter solarwatt.de verfügbaren Garantiebedingungen.
Prüfen Sie unter solarwatt.de den aktuellen Stand der Montageanleitung.
Weitere Sprachversionen finden Sie unter solarwatt.com.
#04038 | Rev 2 | 20.06.2022

Irrtümer und Änderungen vorbehalten | © 2022 Solarwatt GmbH 3
HERZLICHEN GLÜCKWUNSCH ZUM ERWERB IHRER SOLARMODULE
Diese Anleitung beschreibt die Montage, den Anschluss, die Wartung und die Entsorgung
der Module. Bitte lesen Sie sie daher sorgfältig durch und beachten Sie die Ausführungen.
Die Installation und elektrische Verschaltung von Photovoltaik-Anlagen ist nur durch
Fachpersonal durchzuführen, das aufgrund der beruflichen Qualifikation mit diesen
Tätigkeiten vertraut ist. Für die Verwendung, Montage, Betrieb und Wartung der übrigen
Komponenten sind die entsprechenden Montageanleitungen der jeweiligen Hersteller zu
beachten.
Eine unsachgemäße Ausführung der Installation kann Sachschäden verursachen und in
Folge dessen Personen gefährden. Solarwatt übernimmt keinerlei Verantwortung und
Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Installation, unsach-
gemäßem Betrieb sowie falscher Verwendung und Wartung ergeben oder in irgendeiner
Weise damit zusammenhängen. Die Solarwatt Montageanleitung ist als Bestandteil der
Dokumentation der Solaranlage dem Betreiber zur Verfügung zu stellen und von diesem
aufzubewahren.
ACHTUNG
Das Missachten der Montageanleitung führt zum Erlöschen von Garantie und
Gewährleistung.
Beachten Sie bei der Planung, Errichtung und dem Betrieb von netzgekoppelten Photovol-
taik-Anlagen die Richtlinien, Gesetze und Vorschriften des jeweiligen Landes. Für zusätz-
liche Anforderungen setzen Sie sich mit den zuständigen örtlichen Behörden und dem
Netzbetreiber in Verbindung.
Panel vision werden nach Solarwatt Vorgaben gefertigt. Die Module sind von unabhän-
gigen akkreditierten Instituten geprüft und erfüllen die Anforderungen der erweiterten
Prüfnorm IEC 61215 sowie der Sicherheitsnorm IEC 61730. Darüber hinaus werden die
Modullieferungen durch unser Qualitätsmanagement nach einem definierten Überwa-
chungsplan überprüft und zusätzlich in unserem Labor in Dresden auf ihre Qualität und
Langzeitzuverlässigkeit getestet. Bei sachgemäßer Behandlung werden Sie viele Jahre
Freude an Ihren Solarwatt Solarmodulen haben.
Solarwatt empfiehlt die Versicherung der Photovoltaikanlage für eine umfangreiche
Sicherheit vor Minderertrag oder Schadensfällen mit dem SOLARWATT KomplettSchutz.
Weitere Informationen erhalten Sie von Ihrem Solarwatt-Partner oder unter solarwatt.de.
#04038 | Rev 2 | 20.06.2022

Irrtümer und Änderungen vorbehalten | © 2022 Solarwatt GmbH4
ANGABEN ZUM SOLARMODUL
Detaillierte elektrische und mechanische Eigenschaften für Ihren speziellen Modultyp sind
dem entsprechenden Datenblatt zu entnehmen. Die wichtigsten technischen Daten unter
Standard-Test-Bedingungen [STC, Solarzellentemperatur: 25°C, Einstrahlung: 1.000 Watt/
m², Air Mass: 1,5 (entspricht einem Sonnenhöhenwinkel von 41,8°)] finden sich auch auf dem
Typenschild am Solarmodul.
TRANSPORT UND LAGERUNG
Solarwatt Solarmodule sind durch den Einsatz hochwertiger Materialien äußerst stabil
und langlebig. Trotzdem sollten Sie die Solarmodule bis zur Montage in der Verpackung
belassen, um eine eventuelle Beschädigung zu vermeiden. Die Module sollten dabei
trocken gelagert und vor Witterungseinflüssen geschützt werden. Führen Sie die Verpa-
ckung (Folien, Bänder und die Palette etc.) der Wiederverwertung zu. Wenden Sie sich
hierzu bitte an das dafür zuständige lokale Entsorgungsunternehmen.
Sie sind verpflichtet die angelieferte Ware sowie auch deren Verpackung sofort auf
Transportschäden zu kontrollieren. Sollten Sie Beschädigungen feststellen, so muss der
Schaden auf dem Lieferschein vermerkt, detailliert je Palette beschrieben und durch Foto-
grafien dokumentiert werden. Lassen Sie sich diese Vermerke vom Fahrer gegenzeichnen.
Sollten mehr als ein Drittel aller Module einer Palette beschädigt sein, so ist die Annahme
dieser Palette zu verweigern. Bitte senden Sie die ausgefüllte Reklamationsanzeige für
Transportschäden (solarwatt.de) an die Solarwatt GmbH zurück.
MONTAGE
Bitte beachten Sie bei der Montage die örtlich gültigen Bauvorschriften, Unfallverhütungs-
vorschriften, die relevanten allgemein anerkannten Regeln der Technik sowie die Richt-
linien und Vorschriften zur Sicherheit bei der Arbeit auf Dächern oder Gebäuden und zu
Elektroinstallationen. Die Module dürfen bis zu einer Höhe von 2.000 m über dem Meeres-
spiegel installiert werden.
Die Solarwatt Solarmodule müssen auf geeigneten Unterkonstruktionen befestigt werden,
die für die entsprechenden mechanischen Belastungen von Wind, Schnee und Eigenge-
wicht der Solarmodule ausgelegt sind. Beachten Sie dabei auch die Hinweise des Monta-
gesystemherstellers. Es dürfen keine mechanischen Spannungen des eigentlichen Bau-
werkes (z.B. Dachstuhl) auf das Solarmodul übertragen werden. Eine mechanische oder
chemische Bearbeitung des Rahmens ist nicht zulässig.
#04038 | Rev 2 | 20.06.2022

Irrtümer und Änderungen vorbehalten | © 2022 Solarwatt GmbH 5
HINWEIS
Lassen Sie die statische Eignung des Bauwerkes für die Montage einer Solaran-
lage von Fachpersonal überprüfen.
HINWEIS
Entfernen Sie bitte keine Teile oder Typenschilder vom Solarmodul. Installieren
Sie keine beschädigten Solarmodule.
Ebenfalls nicht zulässig sind Modifikationen des Solarmoduls, wie zum Beispiel der Umbau
zur Nutzung der entstehenden Wärme in Form eines thermischen Solarkollektors. Sofern
keine Freigabe in Form einer Herstellererklärung oder Sonderfreigabe vorliegt, dürfen die
Solarmodule nicht an Standorten installiert werden, an denen aggressive Umgebungs-
bedingungen bestehen. Ferner ist die Benutzung der Produkte auf mobilen Einheiten wie
Fahrzeugen oder Schiffen nicht erlaubt.
Für eine bessere Ertragsausbeute vermeiden Sie bei der Installation Verschattungen durch
die Modulklemmen oder das Montagesystem. Halten Sie den Mindestabstand von 5 mm
zwischen den Solarmodulen ein, um eine spannungsfreie Materialausdehnung zu ermög-
lichen.
Achten Sie bei der Montage darauf, dass sich keine Komponenten, wie beispielsweise
Kabelbinder, Befestigungselemente, o.ä. zwischen den Montageprofilen und der Modul-
rückseite befinden.
ACHTUNG
Solarmodule sind Glasprodukte und entsprechend vorsichtig zu behandeln. Sie
dürfen nicht betreten werden. Es dürfen keine Gegenstände darauf fallen oder
auf dem Solarmodul abgelegt werden. Das kann zu Mikrorissen in den Zellen
führen. Halten oder transportieren Sie Solarmodule nicht an der Anschlussdose
oder an den Anschlusskabeln. Solarwatt empfiehlt für die Installation die Ver-
wendung von sauberen, fett- und möglichst silikonfreien Handschuhen!
ACHTUNG
Die Solarmodule sind nicht für eine konzentrierte Einstrahlung ausgelegt, eine
Bündelung oder Konzentration der Sonneneinstrahlung durch Linsen oder Spie-
gel ist deshalb nicht zulässig und kann zu Schäden an den Solarmodulen führen.
#04038 | Rev 2 | 20.06.2022

Irrtümer und Änderungen vorbehalten | © 2022 Solarwatt GmbH6
Solarwatt Solarmodule erfüllen alle Anforderungen der erweiterten Prüfnorm IEC 61215,
einschließlich der um den Sicherheitsfaktor von 1,5 erhöhten Testlast beim mechanischen
Belastungstest. Für die am Modul auftretenden Schneelasten sind die örtlichen Vorschrif-
ten bzw. die Norm EUROCODE 1 (EN 1991-1) für die Berechnung zu verwenden. Zu beach-
ten ist dabei, dass diese Normen für die Einwirkungen auf Tragwerke ausgelegt sind und
den Verbau von Solarmodulen nicht explizit berücksichtigen.
HINWEIS
Im Betrieb erwärmt sich das Solarmodul. Achten Sie daher darauf, dass eine
ausreichende Hinterlüftung stattfinden kann, um Ertragseinbußen zu vermei-
den. Achten Sie ebenfalls darauf, dass in der Nähe keine entzündbaren Gase
austreten oder sich sammeln können.
In besonders schneereichen Regionen kann die nach Norm angenommene Drucklast, ent-
sprechend den örtlichen Schneelastangaben, durch Schneeüberhang oder Anhäufung an
den Solarmodulen weit überschritten werden, wodurch es zu einer überdurchschnittlichen
Belastung der unteren Rahmenkante kommen kann. Solarwatt prüft daher seine Produkte
über die Norm IEC 61215 hinaus zusätzlich nach weiteren Standards unter Berücksichti-
gung von Zusatzlasten bei Schneeüberhang oder Anhäufung, um die tatsächlich anfal-
lenden Lasten in der Praxis abzubilden und einen sicheren Betrieb der Produkte über die
gesamte Lebensdauer sicherzustellen.
Für die Anlagendokumentation empfiehlt es sich während der Modulmontage die Positio-
nen der Seriennummern zu notieren. Ebenfalls ist eine Schlussprüfung des Gesamtsystems
vor der finalen Inbetriebnahme zu empfehlen.
Die folgenden Tabellen zeigen Ihnen für jede Einbausituation:
• die Art der Befestigung mit Schrauben, Klemmen oder Einlegesystem
• die zur Befestigung freigegebenen Bereiche am Modulrahmen
• die maximal zulässige Druck- und Soglast am Modul
Angaben zum Anzugsmoment der Klemmschraube finden Sie in den Herstellerunterlagen
des Klemmenherstellers. Durch die Halterung darf das Solarmodul weder deformiert noch
darf das Frontglas durch die Klemmen berührt werden.
#04038 | Rev 2 | 20.06.2022

Irrtümer und Änderungen vorbehalten | © 2022 Solarwatt GmbH 7
Die Modulklemmen müssen vollständig in den gezeigten Klemmbereichen liegen. Soll-
ten die Modulklemmen nicht alle in einem zu einer maximalen Freigabelast gehörenden
Klemmbereich liegen, gilt grundsätzlich die geringere Freigabelast.
Die Solarmodule können sowohl hochkant (Portrait) als auch quer (Landscape) installiert
werden.
SOLARWATT PANEL VISION AM 3.0
1. Befestigung mit 4 Schrauben 2. Befestigung mit 4 Modulklemmen (lange Seite)
für die Befestigung der Klemmenmitte freigegebene Bereiche
Nur die im Rahmen vorhandenen Bohrungen verwenden!
Max. zulässige Drucklast bis 3.600 Pa (Testlast 5.400 Pa)
Max. zulässige Soglast bis 1.600 Pa (Testlast 2.400 Pa)
Max. zulässige Drucklast bis 1.600 Pa (Testlast 2.400 Pa)
Max. zulässige Soglast bis 1.067 Pa (Testlast 1.600 Pa)
390
390 390
390
860
3. Befestigung mit 4 Modulklemmen (lange Seite) 4. Befestigung mit 6 Modulklemmen (lange Seite)
Max. zulässige Drucklast bis 3.600 Pa (Testlast 5.400 Pa)
Max. zulässige Soglast bis 1.600 Pa (Testlast 2.400 Pa)
Max. zulässige Drucklast bis 3.600 Pa (Testlast 5.400 Pa)
Max. zulässige Soglast bis 2.400 Pa (Testlast 3.600 Pa)
zugelassene Bereiche für die Befestigung der Klemmenmitte
100 100
100100
490490
50
50
100
100
100100
850
340340
#04038 | Rev 2 | 20.06.2022

Irrtümer und Änderungen vorbehalten | © 2022 Solarwatt GmbH8
5. Befestigung mit 4 Modulklemmen (kurze Seite) 6. Befestigung durch Einlegen in ein Tragegestell
(lange Seite)
260260
260
260
Max. zulässige Drucklast bis 1.600 Pa (Testlast 2.400 Pa)
Max. zulässige Soglast bis 1.067 Pa (Testlast 1.600 Pa)
Max. zulässige Drucklast bis 3.600 Pa (Testlast 5.400 Pa)
Max. zulässige Soglast bis 1.600 Pa (Testlast 2.400 Pa)
zugelassene Bereiche für die Befestigung der Klemmenmitte
7. Befestigung durch Einlegen in ein Tragegestell
(kurze Seite)
8. Befestigung durch Einlegen in ein Tragegestell
(kurze Seite)
850
50
50
Max. zulässige Drucklast bis 1.600 Pa (Testlast 2.400 Pa)
Max. zulässige Soglast bis 1.067 Pa (Testlast 1.600 Pa)
Max. zulässige Drucklast bis 3.600 Pa (Testlast 5.400 Pa)
Max. zulässige Soglast bis 1.600 Pa (Testlast 2.400 Pa)
zugelassene Bereiche für die Befestigung der Klemmenmitte
HINWEIS
Die Solarmodule können sowohl
hochkant (Portrait) als auch quer
(Landscape) installiert werden. horizontale Installation
(landscape)
vertikale Installation
(portrait)
#04038 | Rev 2 | 20.06.2022

Irrtümer und Änderungen vorbehalten | © 2022 Solarwatt GmbH 9
SOLARWATT PANEL VISION AM 4.0
1. Befestigung mit 4 Schrauben (Maximallast) 2. Befestigung mit 4 Modulklemmen (lange Seite)
Nur die im Rahmen vorhandenen Bohrungen verwenden!
1,400
300
300 300
300
Max. zulässige Drucklast bis 3.600 Pa (Testlast 5.400 Pa)
Max. zulässige Soglast bis 1.600 Pa (Testlast 2.400 Pa)
Max. zulässige Drucklast bis 1.600 Pa (Testlast 2.400 Pa)
Max. zulässige Soglast bis 1.067 Pa (Testlast 1.600 Pa)
3. Befestigung mit 4 Modulklemmen (lange Seite) 4. Befestigung mit 6 Modulklemmen (lange Seite)
zugelassene Bereiche für die Befestigung der Klemmenmitte
100 100
100100
400400
50
50
100100
100
100
830
340340
Max. zulässige Drucklast bis 3.600 Pa (Testlast 5.400 Pa)
Max. zulässige Soglast bis 1.600 Pa (Testlast 2.400 Pa)
Max. zulässige Drucklast bis 3.600 Pa (Testlast 5.400 Pa)
Max. zulässige Soglast bis 2.400 Pa (Testlast 3.600 Pa)
zugelassene Bereiche für die Befestigung der Klemmenmitte
#04038 | Rev 2 | 20.06.2022

Irrtümer und Änderungen vorbehalten | © 2022 Solarwatt GmbH10
HINWEIS
Die Solarmodule können sowohl
hochkant (Portrait) als auch quer
(Landscape) installiert werden. horizontale Installation
(landscape)
vertikale Installation
(portrait)
HINWEIS
Der Einsatz von Panel vision als Überkopfverglasung gemäß den Technischen
Regeln für die Verwendung von linienförmig gelagerten Verglasungen (nach
DIBt) ist nicht zulässig. Bei Dachmontage dürfen diese Solarmodule nur über
einer feuerbeständigen Dachabdeckung montiert werden („harte Bedachung“).
HINWEIS
Bei Verwendung mit Flachdachsystemen gelten dieselben Klemmbereiche und
Freigabelasten wie für die Montagevarianten 3 und 4. Bitte stellen Sie sicher,
dass die entsprechenden Montagesysteme für den jeweiligen Einsatzzweck
geeignet sind.
5. Befestigung mit 4 Modulklemmen (kurze Seite)
zugelassene Bereiche für die Befestigung der Klemmenmitte
280
280
280280
Max. zulässige Drucklast bis 1.600 Pa (Testlast 2.400 Pa)
Max. zulässige Soglast bis 1.067 Pa (Testlast 1.600 Pa)
#04038 | Rev 2 | 20.06.2022

Irrtümer und Änderungen vorbehalten | © 2022 Solarwatt GmbH 11
ELEKTRISCHER ANSCHLUSS UND POTENTIALAUSGLEICH
Solarwatt Module sind werkseitig mit hochwertigen Solarkabeln sowie verpol- und berüh-
rungssicheren Steckverbindern ausgerüstet. Der Anschluss der Stringleitung hat mit iden-
tischem Steckerhersteller und -typ wie am Modulanschlusskabel zu erfolgen, dazu dürfen
die Modulstecker am Anfang und Ende des Strings entfernt und ersetzt werden (Mehr
Informationen im Downloadbereich auf solarwatt.de). Dabei sind die zulässigen Leiter-
querschnitte und Kabelaußendurchmesserbereiche des Steckertyps sowie die Montage-
anleitung des Steckerherstellers zu beachten. Hierfür passende Kabelsets, Stecker, Kabel
und Installationszubehör finden Sie im Shop auf unserer Website solarwatt.de.
Beim Anschluss der Module achten Sie hierbei darauf, dass die Stecker mit einem hörba-
ren Klicken ineinander verrasten. Die üblichen Biegeradien, von mindestens dem 5-fachen
des Kabelaußendurchmessers, sind einzuhalten. Es wird empfohlen die Kabel fest zu
verlegen, so dass diese keinen mechanischen Belastungen ausgesetzt sind. Die Kabel und
Stecker dürfen Nässe nicht ausgesetzt sein und nicht auf dem Untergrund oder Boden
aufliegen.
ACHTUNG
Solarmodule erzeugen bei Lichteinfall auf die Frontseite elektrische Energie.
Ein System mit mehreren Solarmodulen kann lebensgefährliche Spannungen
und Stromstärken erzeugen! Berühren Sie, während das Solarmodul dem Licht
ausgesetzt ist, nicht die elektrischen Anschlüsse oder Kabelenden.
Um die Sicherheit und die Einhaltung der technischen Daten der Produkte zu gewährleis-
ten, dürfen bei der Selbstkonfektionierung von Solarkabeln ausschließlich Originalwerk-
zeuge des jeweiligen Herstellers verwendet werden.
Für die maximale Reihenanordnung von Modulen ist die im gültigen Datenblatt angege-
bene Systemspannung einzuhalten. Ohne Strangsicherung beträgt die maximale Paral-
lelanordnung von Modulsträngen zwei Stück. Bitte beachten Sie für die Rückstrombelast-
barkeit den im Datenblatt angegebenen Wert und nutzen Sie ausschließlich genormte
Photovoltaik-Leitungen (Empfehlung: mind. Kabelquerschnitt 4 mm²).
Die Module dürfen nicht dauerhaft im Kurzschluss betrieben werden.
Die Module entsprechen der Anwendungsklasse II und können daher in Systemen mit
HINWEIS
Unter mechanischer Last darf kein Kontakt zwischen Solarglas und harten
Werkstoffen (z.B. Metall, Glas) auftreten. Achten Sie darauf, dass die Entwässe-
rungsöffnungen der Modulrahmen bei der Montage nicht verdeckt werden.
Legen Sie keine Steckverbinder in den Rahmen.
#04038 | Rev 2 | 20.06.2022

Irrtümer und Änderungen vorbehalten | © 2022 Solarwatt GmbH12
gefährlichen Gleichspannungen (größer als 120 VDC nach IEC 61730) betrieben werden.
Module dieser Anwendungsklasse dürfen in Anlagen mit unbeschränkter Zugänglichkeit
eingesetzt werden, die entsprechenden Vorschriften sind hierbei einzuhalten. Solarwatt
Module, die innerhalb dieser Anwendungsklasse nach IEC 61730 qualifiziert sind, erfüllen
bei vorschriftsmäßiger Elektroinstallation die Anforderungen der Schutzklasse II.
Unter normalen Montagebedingungen kann ein Solarmodul einen höheren Strom und/
oder eine höhere Spannung liefern, als unter den genormten Prüfbedingungen.
Zur Bestimmung der Spannungsbemessungswerte von Bauteilen, der Strombemessungs-
werte von Leitern, der Größe der Sicherungen und für die Bemessung von Steuerungen,
die an die Solarmodule angeschlossen werden, sollten deshalb die auf dem Solarmodul
angegebenen Werte des Kurzschlussstroms ISC mit dem Faktor 1,25 und der Leerlauf-
spannung UOC, basierend auf der am jeweiligen Installationsstandort geringsten zu
erwartenden Umgebungstemperatur, mit einem Faktor von bis zu 1,25 multipliziert werden.
Jegliche Art von Verschmutzung der Steckkontakte vor oder während der Montage
(Staub, Feuchtigkeit, salzhaltige Aerosole etc.) beeinflusst das System hinsichtlich der
Funktion über den angestrebten Gebrauchszeitraum negativ. Es ist deshalb bei der Mon-
tage größte Sorgfalt auf eine saubere Verarbeitung zu legen. Jegliche Verwendung von
Schmierstoffen ist untersagt. Nicht gesteckte Anschlüsse sind bei Transport, Lagerung und
während des Zeitraums der Installation vor Verschmutzung jeglicher Art zu schützen, da
erst gesteckte Anschlüsse ihre jeweilige Schutzart erfüllen. Das Öffnen der Anschlussdose
oder die Modifikation bzw. das Entfernen des Kabels oder des Rahmens ist untersagt.
ACHTUNG
Die Steckkontakte dürfen nicht unter Last getrennt oder gesteckt werden. Bei
Nichtbeachtung dieser Warnung besteht LEBENSGEFAHR!
Der Potentialausgleich des Solargenera-
tors ist bereits werkseitig vorbereitet und
wird empfohlen. Dieser kann mit Hilfe der
vorhandenen Stanzungen zum Potential-
ausgleich an den langen Rahmenseiten
(siehe Abbildung) bzw. mit entsprechenden
Erdungsmodulklemmen mit Dorn nach den
lokalen gesetzlichen Vorschriften durchge-
führt werden.

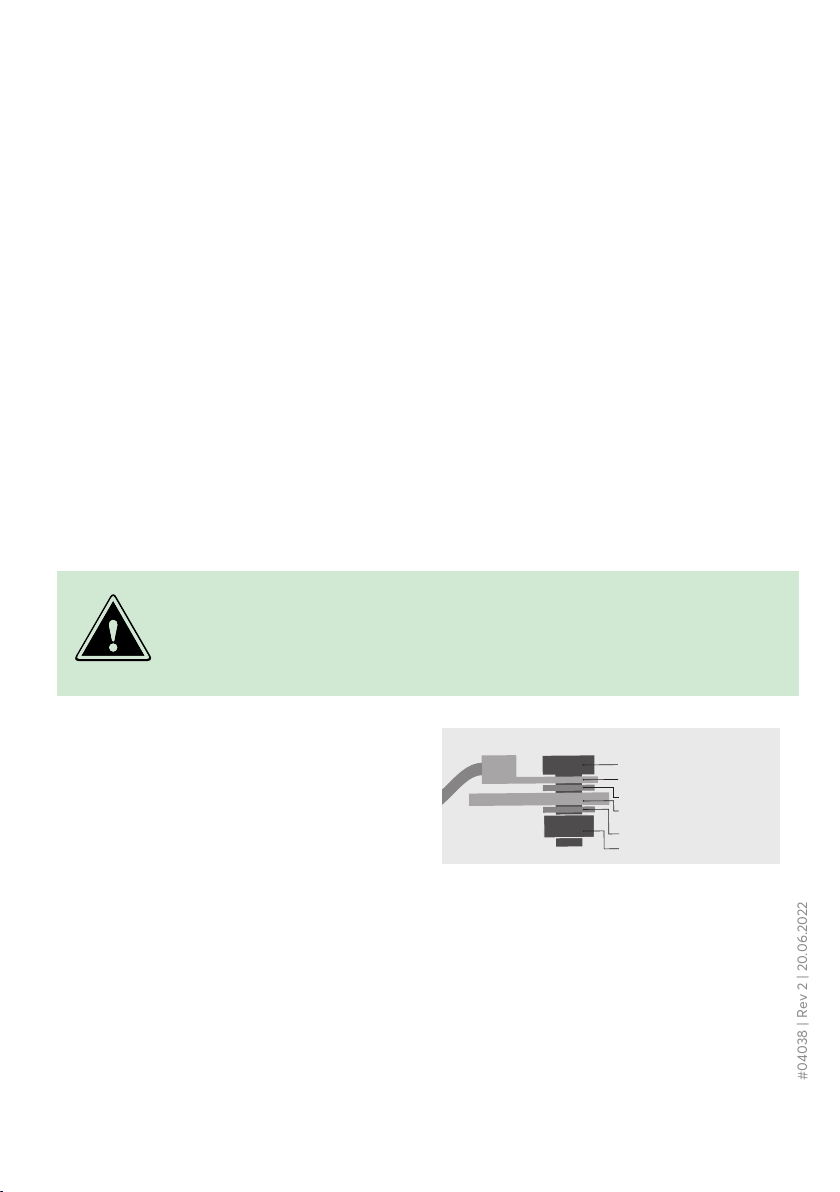

Befestigungsschraube M4
Ringkabelschuh mit
Potentialausgleichsleiter
Zahnscheibe
Modulrahmen mit Stanzung für
Potentialausgleich (ø 4,2 mm)
Federring
Mutter
Detailansicht Anschluss des Potentialausgleichs
#04038 | Rev 2 | 20.06.2022

Irrtümer und Änderungen vorbehalten | © 2022 Solarwatt GmbH 13
HINWEIS
In exponierten Lagen ist die Installation eines Blitzschutzes zu empfehlen. Bei
vorhandener Blitzschutzeinrichtung sind die Solarmodule mit einzubinden. Be-
achten Sie dabei die entsprechenden gültigen Vorschriften (u.a. EN 62305 und
VDE 0100).
INSTANDHALTUNG UND WARTUNG
Eine Photovoltaik-Anlage benötigt nahezu keine Wartung, da die Solarmodule bei der
empfohlenen Mindestneigung von 15° vom Regen gereinigt werden. Um Ertragseinbußen
zu vermeiden, empfehlen wir dennoch eine regelmäßige Sichtkontrolle der Modulflächen.
Besonders grober Schmutz (z.B. Blätter) kann leistungsmindernde Verschattungen verur-
sachen und sollte daher entfernt werden. Reinigen Sie die Glasfläche nur mit weichem/
kalkarmen Wasser, einem Wasser-Ethanol oder Wasser-Iso-Propanolgemisch. Verwenden
Sie dabei bitte ausschließlich weiche nicht scheuernde Putztücher.
In Ausnahmefällen können Sie auch handelsübliches Spülmittel in der angegebenen
Konzentration verwenden. Verwenden Sie keine aggressiven Reinigungsmittel oder Me-
tallgegenstände, da diese die besonders gehärtete Glasoberfläche beschädigen könnten.
Die elektrischen Leitungen sollten (sofern zugänglich) regelmäßig auf Beschädigungen,
Korrosion und festen Sitz überprüft werden. Beachten Sie hierbei insbesondere auch die
BGV A3 und DIN VDE 0105-100.
ENTSORGUNG
Defekte oder alte Solarmodule sind fachgerecht zu entsorgen und dürfen nicht über den
Hausmüll beseitigt werden. Es ist die nationale Entsorgungsrichtlinie zu beachten.
Die Entsorgung von Solarmodulen ist in der europäischen Richtlinie über Elektro- und
Elektronik-Altgeräte (WEEE) geregelt und ist in Deutschland seit dem 01.02.2016 über das
Elektrogesetz (ElektroG) in Kraft getreten. Alte Solarmodule können in handelsüblichen
Mengen bei kommunalen Sammelstellen und Wertstoffhöfen in Ihrer Nähe kostenfrei
zurückgegeben werden. Die WEEE-Richtlinie ist national veranlagt, somit gibt es in jedem
EU-Mitgliedsland eine eigene gesetzliche Regelung und praktische Handhabung für den
Verkauf und die Rücknahme von PV-Modulen.
Nehmen Sie über die Email-Adresse [e-mail] oder zu Ihrem Installateur des
Vertrauens Kontakt auf und stimmen alle weiteren Einzelheiten zum umweltschonenden
Recycling Ihrer Solarmodule ab.
#04038 | Rev 2 | 20.06.2022

Solarwatt GmbH
Maria-Reiche-Straße 2a
01109 Dresden
[phone]
[e-mail]
solarwatt.de
Sie haben Fragen?
Melden Sie sich gern bei uns.
Wir möchten es Ihnen so einfach wie möglich machen, die
Energiewende aktiv mitzugestalten. Nutzen Sie gern den Sup-
port-Bereich auf unserer Website. Wenn noch Fragen offen
bleiben zur Montage oder Inbetriebnahme oder Wartung un-
serer Produkte dann freut sich unser technischer Kundendienst
auf Ihren Anruf.
#04038 | Rev 2 | 20.06.2022

[phone]
[e-mail]
solarwatt.de
SOLARWATT Panel vision AM 3.0
SOLARWATT Panel vision AM 4.0
DE Montageanleitung für gerahmte Glas-Glas Module
EN Installation Instructions for framed glass-glass modules
#04038 | Rev 2 | 20.06.2022

16 Errors and changes excepted. | © 2022 SOLARWATT GmbH
The following directives and standards must be complied with when planning, setting up,
and maintaining grid-connected PV systems:
EU-Standards
EUROCODE 1 (EN 1991-1)
Actions on structures
EN 13501
Fire behavior of building materials and building component
EN 60728-11
Setting up and operating (grounding) aerial systems
EN 62305
Lightning protection
EN 62446
Grid-coupled photovoltaic systems
IEC 60364
Erection of low-voltage systems
EXCLUSION OF LIABILITY
The warranty terms available at solarwatt.com apply.
You can check the current status of the installation instructions at solarwatt.com.
Please find other languages at solarwatt.com.
#04038 | Rev 2 | 20.06.2022

17Errors and changes excepted. | © 2022 SOLARWATT GmbH
CONGRATULATIONS ON THE PURCHASE OF YOUR SOLAR MODULES
These instructions describe the assembly, connection, maintenance, and disposal of solar
modules. Please read them carefully and comply with them accordingly.
The installation and electrical connection of photovoltaic systems may only be carried out
by specialist personnel, who are familiar with this work through their professional quali-
fications. For the operation, installation, use and maintenance of the other components,
comply with the relevant installation instructions from the manufacturer.
Incorrect installation can cause damage to property, which could consequently pose a
risk to people. Solarwatt accepts no responsibility or liability for losses, damage, or costs
resulting from incorrect installation, operation, use, or maintenance or losses, damage,
or costs which are connected to any of the above in any way. The Solarwatt installation
instructions should be made available to the operator as part of the solar power system
documentation and stored by the operator.
WARNING
Failure to comply with the installation instructions results in the warranty and
guarantee becoming null and void.
Comply with the guidelines, laws, and regulations valid in the relevant country when plan-
ning, setting up, and operating grid-connected PV systems. For information on additional
requirements, please contact the responsible local authorities and the network operator.
Panel vision modules are manufactured according to Solarwatt specifications. The mo-
dules are tested by independent accredited institutes and fulfill the requirements of the
extended test standard IEC 61215, as well as the safety standard IEC 61730. In addition,
the module deliveries are checked by our quality management according to a defined
monitoring plan and additionally tested in our laboratory in Dresden for their quality and
long-term reliability.
If treated correctly, your Solarwatt solar modules will offer you several decades of service.
Solarwatt recommends insuring the PV system against reduced yields or damage with
SOLARWATT Full Coverage for complete security. Further information is available from
your Solarwatt partner or online at solarwatt.com.
#04038 | Rev 2 | 20.06.2022

18 Errors and changes excepted. | © 2022 SOLARWATT GmbH
INFORMATION ON THE SOLAR MODULE
Detailed electrical and mechanical properties for your specific module type can be found
on the relevant data sheet. The key technical data under standard test conditions [STC,
solar cell temperature: 25°C, irradiation: 1,000 Watt/m², air mass: 1.5 (corresponds to a sun
elevation angle of 41.8°)] can also be found on the nameplate of the solar module.
TRANSPORT AND STORAGE
Solarwatt solar modules are made from high-quality materials and are therefore extre-
mely stable and long-lasting. The solar modules should nevertheless be left in the packa-
ging until installation to help prevent any damage. The modules should be stored in a
dry place and protected from weather conditions. The packaging (film, tape, pallet, etc.)
should be recycled. Contact the responsible local waste disposal company.
You are responsible for checking the goods and packaging for transport damage imme-
diately on receipt. If any damage is discovered, note it on the shipping papers describing
each pallet in detail, and take photographs as documentary evidence. Have the driver
countersign these notes. If more than 33 % solar modules on one pallet are damaged,
refuse to accept the pallet. Please fill out the complaint form for transport damages
(solarwatt.com) and send it to Solarwatt.
INSTALLATION
During installation, please take into account the locally valid construction regulations,
accident prevention regulations, the relevant, generally accepted rules of technology and
safety regulations for working on roofs and buildings, as well as electrical installations.
The modules may be installed at altitudes up to 2,000 m above sea level.
Solarwatt solar modules must be fixed to suitable substructures, which are designed for
the relevant mechanical wind and snow loads, as well as the weight of the solar modules.
The instructions from the installation system manufacturer must also be complied with.
No mechanical stresses from the actual building (e.g., roof truss) must be transferred to
the solar module. The frame must not be mechanically or chemically processed.
NOTE
Have the structural suitability of the building for the installation of a solar power
system checked by a specialist.
#04038 | Rev 2 | 20.06.2022

19Errors and changes excepted. | © 2022 SOLARWATT GmbH
NOTE
Do not remove any parts or nameplates from the solar module. Do not install
damaged solar modules.
Also not allowed are modifications of the solar module, such as the conversion to the use
of the heat generated in the form of a thermal solar collector. If there is no approval in
the form of a manufacturer‘s declaration or exceptional approval, the solar modules may
not be installed in locations where there are aggressive ambient conditions. Furthermore,
the use of the products on mobile units such as vehicles or ships is not permitted.
During installation, avoid creating shades with the module clips or installation system to
improve the energy yield. Comply with the minimum distance of 5 mm between the solar
modules to allow the material to expand without tension.
Make sure that there are no components such as cable ties, fasteners or similar materials
between the mounting rails and the backside of the module.
WARNING
The solar module is a glass product and should be handled with appropriate
care. Do not stand on the solar module. Do not allow any objects to fall or place
any objects on the solar module, as it can cause microcracks in the cells. Never
hold or transport the solar module by the junction box or connection cables. For
installation Solarwatt strongly recommends the usage of clean, fat and silicone
oil free gloves!
WARNING
The solar modules are not designed for concentrated irradiation. Bundling or
concentrating solar irradiation through lenses or mirrors is therefore not permit-
ted and can damage the solar modules.
Solarwatt solar modules fulfill all the requirements of the extended test standard IEC 61215.
The test load for the mechanical load test was increased by the factor of 1.5. The local
regulations or the standard EUROCODE 1 (EN 1991-1) should be used for the calculation of
the snow loads on the module. It is important to note that these standards are designed
for impact on structures and do not explicitly take into account the installation of solar
modules.
#04038 | Rev 2 | 20.06.2022

20 Errors and changes excepted. | © 2022 SOLARWATT GmbH
NOTE
The solar module heats up during operation. Ensure that there is sufficient rear
ventilation to avoid reductions in yield. Also ensure that no flammable gases
can escape or accumulate close by.
In regions with particularly high snowfall, the pressure load calculated in accordance with
the standard based on local snow load information may be significantly exceeded due
to snow overhang or build-up on the solar modules, which could result in above-average
stress on the bottom frame edge. Solarwatt therefore tests its modules above and beyond
the standard IEC 61215 and in accordance with additional standards, taking into account
additional loads in the event of snow overhang or build-up to reflect the actual loads en-
countered in practice and to ensure that our products work safely throughout their entire
service life. For system documentation, note the positions of the modules and their serial
numbers. Before commissioning, a final inspection of the entire system is recommended.
The following tables show for each installation situation and module type:
• the way of fastening (screws, clamps, insertion system)
• the frame areas, approved for fastening
• the maximum permitted pressure- and suction load on the modules
Information on the tightening torque of the clamping screw can be found in the
documentation of the clamp manufacturer. Fastenings must not deform the solar modu-
les. Clamps must not touch the front glass.
The module clamps must be completely positioned in the clamping areas shown. If the
module clamps are not all within the clamping area approved for one maximum load, the
lower permitted load applies.
#04038 | Rev 2 | 20.06.2022
