Sony VPL-VW5000 Service manual

VPL-VW5000
4-584-920-05(1)
L:\081\XP JP\new3\01JP-VPLVW5000ES\010COV.fm masterpage: Cover
VPL-VW5000
4-584-920-05 (1)
Video Projector
4-584-920-05 (1)
© 2016 Sony Corporation
お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この簡易説明書と付属の CD-ROM に入っている取扱説明書をよくお読みのうえ、
製品を安全にお使いください。お読みになったあとは、いつでも見られるところに
必ず保管してください。
VPL-VW5000
簡易説明書  JP
Quick Reference Manual ___ GB
Guide de reference rapide _ FR
Manual de referencia rapida _ ES
Kurzreferenz______________ DE
Guida rapida all'uso _______ IT
Краткое справочное руководство _RU
 CT
Printed in Japan
VPL-VW5000
4-584-920-05(1)
AR _____________ ﻊﻳﺮﺴﻟا ﻲﻌﺟﺮﻤﻟا ﻞﻴﻟﺪﻟا
Video Projector
VPL-VW5000
4-584-920-05 (1)

このマニュアルについて
JP 2
本書は、本機の設置から映像を映すまでの簡単な説明と、本機を取り扱う際に事故を防ぐための重要な注意事項を記載してい
ます。
「インジケーターの見かた」は必要に応じてご覧ください。
操作方法について詳しくは、付属の CD-ROM に収録されている取扱説明書をご覧ください。
このマニュアルについて
準備する....................................................................14 ページ
設置する....................................................................15 ページ
接続する....................................................................16 ページ
メニューの表示言語を切り換える ...................18 ページ
見る.............................................................................19 ページ
困ったときは インジケーターの見かた.............................................................20 ページ
Step 1
Step 2
Step 3
Step 4
Step 5

安全のために 3JP
安全のために
ソニー製品は安全に充分配慮して設計されています。しか
し、電気製品はまちがった使いかたをすると、火災や感電な
どにより死亡や大けがなど人身事故につながることがあり、
危険です。
事故を防ぐために次のことを必ずお守りください。
安全のための注意事項を守る
注意事項をよくお読みください。
定期点検をする
5 年に 1 度は、内部の点検を、ソニーの相談窓口にご相談く
ださい（有料）。
故障したら使わない
すぐに、ソニーの相談窓口にご連絡ください。
万一、異常が起きたら
a電源を切る。
b電源コードや接続コードを抜く。
cソニーの相談窓口に連絡する。
･ 煙が出たら
･ 異常な音、においがしたら
･ 内部に水、異物が入ったら
･ 製品を落としたり、キャビネットを破損したとき
は
警告表示の意味
この説明書および製品では、次のような表示をして
います。表示の内容をよく理解してから本文をお読
みください。
この表示の注意事項を守らないと、火災や感電など
により死亡や大けがなど人身事故につながることが
あります。
この表示の注意事項を守らないと、感電やその他の
事故によりけがをしたり周辺の物品に損害を与えた
りすることがあります。
注意を促す記号
行為を禁止する記号
行為を指示する記号
日本語
JP

警告
JP 4
熱感知器や煙感知器のそばに設置しな
い
熱感知器や煙感知器のそばに設置すると、排
気の熱などにより、感知器が誤動作するな
ど、思わぬ事故の原因となることがありま
す。
排気口、吸気口をふさがない
排気口、吸気口をふさぐと内部に熱がこも
り、火災や故障の原因となることがありま
す。充分に通気ができるように以下の項目を
お守りください。。また、手を近づけるとや
けどをする場合があります。風通しをよくす
るために次の項目をお守りください。
･ 密閉された狭い場所に押し込めない。
･ 布などで包まない。
･ 立てて使用しない
付属の電源コードを使用する
付属の電源コードを使用しないと火災や感電
の原因となります。
安全アースを接続する
アース接続は必ず電源プラグを電源につなぐ
前に行ってください。また、アース接続を外
す場合は必ず電源プラグを電源から切り離し
てから行ってください。
指定された部品を使用する
指定以外の部品を使用すると火災や感電およ
び故障や事故の原因となります。
警
告
電源コードを傷つけない
電源コードを傷つけると、火災や感電の原因
となることがあります。
･ 設置時に、製品と壁やラック（棚）などの
間に、はさみ込んだりしない。
･ 電源コードを加工したり、傷つけたりしな
い。
･ 重いものをのせたり、引っ張ったりしない。
･ 熱器具に近づけたり、加熱したりしない。
･ 電源コードを抜くときは、必ずプラグを
持って抜く。
万一、電源コードが傷んだら、ソニーの相談
窓口に交換をご相談ください。
電源コードは奥までしっかりと差し込
み、付属のプラグホルダーを必ず使用
する
まっすぐに突き当たるまで差し込まないと、
火災や感電の原因となります。
使用するコンセントの定格を必ず確認
し、定格に余裕のあるコンセントを単
独で使用する
定格オーバー、または定格に余裕のないコン
セントを使用すると、発熱や火災の原因とな
ります。
レンズを覗かない
投影中にプロジェクターのレンズをのぞくと
光が目に入り、悪影響を与えることがありま
す。
内部に水や異物を入れない
水や異物が入ると火災や感電の原因となるこ
とがあります。
万一、水や異物が入ったときは、すぐに電源
を切り、電源コードや接続コードを抜いて、
ソニーの修理窓口にご連絡ください。
お手入れの際は電源を切って電源プラ
グを抜く
電源を接続したままお手入れをすると、感電
の原因となることがあります。

注意 5JP
電源コードのアース端子からはずした
絶縁キャップなどの小さな部品は、幼
児が飲み込む恐れがあるので、幼児の
手の届かないところへ保管する
万一誤って飲みこんだときは、窒息する恐れ
がありますのでただちに医師にご相談くださ
い。
内部を開けない
内部には電圧の高い部分があり、キャビネッ
トや裏ぶたを開けたり改造したりすると、火
災や感電の原因となることがあります。内部
の調整や設定、点検、修理はソニーの相談窓
口にご相談ください。
長時間の外出、旅行のときは、電源プ
ラグを抜く
安全のため、必ず電源プラグをコンセントか
ら抜いてください。
プロジェクターにぶら下がらない
落下して思わぬ事故の原因となり危険です。
定期的に内部の掃除を依頼する
長い間、掃除をしないと内部にホコリがたま
り、火災や感電の原因となることがありま
す。1 年に 1 度は、内部の掃除をソニーの相
談窓口にご相談ください（有料）。
特に、湿気の多くなる梅雨の前に掃除をする
と、より効果的です。
容量の低い電源延長コードを使用しな
い
容量の低い延長コードを使うと、ショートし
たり火災や感電の原因となることがありま
す。
レンズ交換はソニーの相談窓口に相談
する
レンズ交換の際にはソニーの相談窓口にご相
談ください。
本機を運搬するときは落下に注意する
落下するとプロジェクターが壊れたり、けが
の原因となります。
運搬するときは必ず左右側面を 2 人
以上で持つ
運搬するときは、必ず指定の位置を持ち、2
人以上で運搬してください。
運搬・移動は慎重に行う
本機を持ち運ぶときは落下にご注意くださ
い。落下するとプロジェクターが壊れたり、
けがの原因となります。
湿気やほこり、油煙、湯気の多い場
所、虫の入りやすい場所、直射日光の
あたる場所、熱器具の近くに置かない
火災や感電の原因となることがあります。
製品の上に物を載せない
製品の上に物を載せると、故障や事故の原因
となります。
水のある場所に置かない
水が入ったり、濡れたり、風呂場などで使う
と、火災や感電の原因となります。雨天や降
雪中の窓際でのご使用や、海岸、水辺でのご
使用は特にご注意ください。
スプレー缶などの発火物や燃えやすい
ものを排気口やレンズの前に置かない
火災の原因となることがあります。
注
意

注意
JP 6
不安定な場所に置かない
ぐらついた台の上、あるいは傾いたところに
設置すると、倒れたり落ちたりしてけがの原
因となることがあります。また、設置・取り
付け場所の強度を充分にお確かめください。
本機を立てて置かない
立てておくと倒れて思わぬ事故の原因になり
危険です。
梱包用のレンズ保護キャップを付けた
まま投影しない
発熱による故障や火災の原因となります。
脚部調整時に指を挟まない
脚部調整は慎重に行ってください。脚部に指
を挟み、けがの原因になることがあります。
落雷のおそれがあるときは、電源プラ
グに触れない
感電の原因となります。
ハンドルバーを設置目的で使用しない
落下してけがや故障の原因となります。
レンズシフト調整時に指を挟まない
レンズ調整時やピクチャーポジション機能の
使用時はレンズ付近に触れないでください。
指を挟み、けがの原因となることがありま
す。
排気口付近に手や物を近づけない
投影中は排気口付近が高温になるため、やけ
どや変形、事故の原因となります。
本製品を使用中に他の機器の電波障害
などが発生した場合は、ワイヤレス機
能を使用しない
ワイヤレス機能の使用を中止してください。
電波が影響を及ぼし、誤動作による事故の原
因となる恐れがあります。
電源コード、接続コードに足を引っ掛
けない
電源コードや接続コードに足を引っ掛ける
と、プロジェクターが倒れたり落ちたりして
けがの原因となることがあります。
ぬれた手で電源プラグに触らない
ぬれた手で電源プラグの抜き差しをすると、
感電の原因となることがあります。
投影中にレンズのすぐ前で光を遮らな
い
投影中にレンズのすぐ前で光を遮らないでく
ださい。遮光した物に熱による変形など影響
を与える可能性があります。
設置の際、本機と設置部分での指挟み
こみに注意する
設置する際、本機と設置部分で指を挟まない
ように慎重に取り扱ってください。

注意 7JP
特約店様へ
天井への取り付けには細心の注意をは
らう
･ 天井への取り付け強度が不充分だと、落下
により死亡や大けがにつながることがあり
ます。必ずソニー製または推奨の取付金具
を使用してください。
･ 取り付けを安全に行うために、本書および
取付金具説明書の注意事項をお読みくださ
い。
･ 取り付けは、取付金具説明書の手順に従い
確実に行ってください。取り付けが不完全
な場合、落下する可能性があります。また、
取り付け時には手をすべらせてプロジェク
ターを落下させ、けがをすることのないよ
うご注意ください。
調整工具を内部に入れない
調整中などに、工具を誤って内部に落とすと
火災や感電の原因となることがあります。
万一、落とした場合は、すぐに電源を切り、
電源コードを抜いてください。
低い天井に天吊りしない
頭などをぶつけてけがをすることがありま
す。
天吊りを行う際は必ず天井の強度を確
認する
天井の強度を確認しないまま設置すると落下
による事故の原因となります。
注意
本機を 10°以上傾けて投写する場合は、後方開口部の真下
の下図の距離に、金属製の受け皿を設置してください。
また、上から開口部に異物や水滴が入らないように注意し
てください。
5cm 以上 50cm 以内
金属製の受け皿
（大きさ：16cm × 60cm 以上）

天吊りする場合の安全上のご注意/電池についての安全上のご注意
JP 8
天吊りする場合の安全上の
ご注意
電池についての安全上のご
注意
ここでは、本機で使用可能な乾電池についての注意事項を記
載しています。
･ 機器の表示に合わせて 3と#を正しく入れる。
･ 充電しない。
･ 火の中に入れない。ショートさせたり、分解、加熱しない。
･ コイン、キー、ネックレスなどの金属類と一緒に携帯、保管
しない。
･ 水などで濡らさない。風呂場などの湿気の多い場所で使用
しない。
･ 液漏れした電池を使用しない。
･ 電池を使い切ったときや、長時間使用しないときは本体か
ら取り出す。
･ 外装チューブをはがしたり、傷つけない。
･ 指定された種類の電池以外は使用しない。
･ 火のそばや直射日光が当たるところ、炎天下の車中など、高
温の場所で使用、保管、放置しない。
3D メガネの電池を交換／廃棄するときのご注意
指定以外の電池に交換すると、破裂する危険があります。
必ず指定の電池に交換してください。
使用済みの電池は、国または地域の法令に従って処理してく
ださい。
天井への取り付け、移動は絶対に自分
でやらない
天井への取り付けは必ずソニーの相談窓口に
ご相談ください（有料）。
落下防止をする
天吊りする場合、必ずワイヤーなどを用いて
落下防止策を施してください。その施工は、
専門の設置業者に依頼してください。

3D 映像視聴について/設置・使用時のご注意 9JP
3D 映像視聴について
･ 3D 映像をご覧になる以外には 3D メガネを使用しないでく
ださい。
･ 3Ｄ 映像の視聴中や 3Ｄ テレビゲームのプレイ中に、眼の疲
労、疲れ、気分が悪くなるなどの不快な症状が出ることがあ
ります。3D 映像を視聴したり、3D テレビゲームをしたりす
るときは、定期的に休憩をとることをおすすめします。必要
な休憩の長さや頻度は個人差がありますので、ご自身で判
断してください。不快な症状が出たときは、回復するまで
3D 映像の視聴や 3D テレビゲームのプレイをやめ、必要に
応じて医師に相談してください。本機と一緒に使用する機
器やソフトの取扱説明書もあわせてご覧ください。なお、お
子様（特に 6 歳未満の子）の視覚は発達段階にあります。お
子様が 3D 映像を視聴したり、3D テレビゲームをプレイす
る前に小児科や眼科などの医師にご相談ください。大人の
かたは、お子様が上記注意点を守るよう監督してください。
･ 大人の監視がない場合、お子様だけのご使用はなさらない
でください。
･ ヒンジ（折りたたみ部）に指などを挟みこまれないようご注
意ください。
･ 3D メガネを落としたり改造したりしないでください。
･ メガネのレンズが割れた際は、目や口に破片が入らないよ
うにしてください。
設置・使用時のご注意
次のような場所には置かないでください。故障や破損の原因
となります。
壁の近く
本機の性能信頼性のために、図のように周囲の壁から離して
設置してください。
排気口側の壁は高温になる恐れがありますのでご注意くださ
い。
空調からの風や、本機またはほかの周辺機器からの排気など
の影響で、まれに画面にゆらぎが発生する場合があります。
空調の風やこれら排気が本体前面に回り込まないよう設置に
ご注意ください。
設置に適さない場所
30cm
30cm 30cm
50cm
30cm 30cm

設置・使用時のご注意
JP 10
風通しの悪い場所
本機の上面や、前面 30cm 以内には物を置かないようにし
てください。
温度や湿度が非常に高い場所
空調の冷暖気が直接当たる場所
結露や異常温度上昇により、故障の原因となることがありま
す。
熱感知器や煙感知器のそば
感知器が誤動作する原因となることがあります。
ほこりが多い場所、たばこの煙などが直接入る場所
次のような状態では使用しないでください。
吸気口や排気口を覆う
標高の高い場所でご使用になる場合
海抜 1,500 m 以上の場所でのご使用に際しては、
「初期
設定」
メニューの「高地モード」を「入」にしてください。
そのまま使用すると、部品の信頼性などに影響を与える恐れ
があります。
光源まわりの点検について
本機はレーザーを使用しているため、光源まわりの点検等の
整備を行う場合は、特別な注意と環境が必要です。必ずソ
ニーの相談窓口にご依頼ください（有料）。
本機の発熱について
使用中、使用直後にキャビネットの温度が上がることがあり
ますが、故障ではありません。
液晶プロジェクターについて
液晶プロジェクターは非常に精密度の高い技術で作られてい
ますが、黒い点が現われたり、赤と青、緑の点が消えなかっ
たりすることがあります。また、すじ状の色むらや明るさの
むらが見える場合もあります。これらは、プロジェクターの
構造によるもので、故障ではありません。また、複数台の液
晶プロジェクターを並べてスクリーンへ投写する場合、プロ
ジェクターごとに色合いのバランスが異なるため、同一機種
の組み合わせであってもそれぞれ色合いの違いが目立つ場合
があります。
結露について
プロジェクターを設置している室内の急激な温度変化およ
び、寒いところから急に暖かい場所へ持ち込んだときなどは
結露を引き起こすことがあります。
結露は故障の原因となりますので、冷暖房の温度調節にはご
注意ください。
結露が起きたときは、プロジェクターの電源を入れたまま約
2 時間放置した後でお使いください。
使用に適さない状態
使用上のご注意
排気口
吸気口

設置・使用時のご注意 11JP
セキュリティに関するご注意
･ 通信を行う機器でセキュリティ対策を行わなかった結果、
または、通信仕様上の、やむを得ない事情により、データ漏
洩等、セキュリティ上の問題が発生した場合、弊社ではそれ
によって生じたあらゆる損害に対する責任を負いかねま
す。
･ 使用環境によってはネットワーク上の意図せぬ第三者から製
品にアクセスされる可能性があります。本機をネットワーク
に接続する際には、セキュアなネットワークであることをご
確認の上ご使用ください。
･ セキュリティの面から、製品をネットワークに接続してご使
用になる際は、ブラウザでコントロール画面にアクセスし、
アクセス制限設定を工場出荷時の設定値から変更して設定す
ることを強く推奨します。（取扱説明書の「ネットワーク機能
を利用する」参照）
また、定期的にパスワードを変更することを推奨します。
･ 設定作業中または設定作業後のブラウザで他のサイトを閲覧
しないでください。ブラウザにログインした状態が残ります
ので、意図しない第三者の使用や悪意のあるプログラムの実
行を防ぐために、設定作業が完了したら必ずブラウザを終了
してください。
警告
設置の際には、容易にアクセスできる固定配線内に専用遮断
装置を設けるか、使用中に、容易に抜き差しできる、機器に
近いコンセントに電源プラグを接続してください。
万一、異常が起きた際には、専用遮断装置を切るか、電源プ
ラグを抜いてください。
ご注意
LAN 端子の接続について
安全のために、周辺機器を接続する際は、過大電圧を持つ可
能性があるコネクターをこの端子に接続しないでください。
警告
アースの接続は、必ず電源プラグを電源コンセントへ接続す
る前に行ってください。
アースの接続を外す場合は、必ず電源プラグを電源コンセン
トから抜いてから行ってください。
注意
付属の電源コードは本機の専用品です。
他の機器には使用できません。
電池の使用に関するご注意
リモコンには、単 3 型乾電池が 2 個必要です。
破裂の原因となりますので、マンガン乾電池またはアルカリ
乾電池以外は使わないでください。
注意
指定以外の電池に交換すると、破裂する危険があります。
必ず指定の電池に交換してください。
使用済みの電池は、国または地域の法令に従って処理してく
ださい。
本機は「高調波電流規格 JISC61000-3-2適合品」です。
これらの表示は左側にあります。
本製品は IEC62471:2006 に従ってリスクグループ 2 に分類
されます。
警告
レンズをのぞかない。投影中にプロジェクターのレンズをの
ぞくと、強い光が目に悪影響を与えることがあります。
ここに規定した以外の手順による制御および調整は、危険な
レーザー放射の被ばくをもたらします。
注意
本製品に対し光学機器を使用すると、目に対する危険が高ま
ります。
この機器の使用周波数帯では、電子レンジ等の産業・科学・
医療用機器のほか工場の製造ライン等で使用されている移動
体識別用の構内無線局（免許を要する無線局）及び特定小電
力無線局（免許を要しない無線局）並びにアマチュア無線局
（免許を要する無線局）が運用されています。
1 この機器を使用する前に、近くで移動体識別用の構内無線
局及び特定小電力無線局並びにアマチュア無線局が運用さ
れていないことを確認して下さい。
･ お使いになる前に、必ず動作確認を行ってください。故障
その他に伴う営業上の機会損失等は保証期間中および保
証期間経過後にかかわらず、補償はいたしかねますのでご
了承ください。
･ 本製品を使用したことによるお客様、または第三者からの
いかなる請求についても、当社は一切の責任を負いかねま
す。
･ 諸事情による本製品に関連するサービスの停止、中断につ
いて、一切の責任を負いかねます。
この装置は、クラス B 情報技術装置です。この装置は、
家庭環境で使用することを目的としていますが、この装置
がラジオやテレビジョン受信機に近接して使用されると、
受信障害を引き起こすことがあります。
取扱説明書に従って正しい取り扱いをして下さい。
VCCI-B
クラス 1 レーザー製品
注意
本製品から潜在的に危険な光が放射されて
います
注意

設置・使用時のご注意
JP 12
2 万一、この機器から移動体識別用の構内無線局に対して有
害な電波干渉の事例が発生した場合には、速やかに使用周
波数を変更するか又は電波の発射を停止した上、下記連絡
先にご連絡頂き、混信回避のための処置等（例えば、パー
ティションの設置など）についてご相談して下さい。
3 その他、この機器から移動体識別用の特定小電力無線局あ
るいはアマチュア無線局に対して有害な電波干渉の事例が
発生した場合など何かお困りのことが起きたときは、ソ
ニーご相談窓口までお問い合わせください。
この無線機器は 2.4GHz 帯を使用します。変調方式として
FH-SS 変調方式を採用し、与干渉距離は 10m です。
本機器には、技術基準適合証明を受けた特定無線設備が収納
されております。
3D メガネについて
3D 信号表示のため、3D メガネはプロジェクターと
Bluetooth 技術にて通信を行います。
(a) 無線装置が動作する周波数帯域：
2.4-2.4835GHz
(b) 無線装置が動作する周波数帯域で放出される最大高周波
電力：
4.30dBm(E.I.R.P.)
ラベルの位置情報
クラス 1RG2 ラベル 説明ラベル
クラス 3R ラベル
警告ラベル
ラベル（サービス用）

設置・使用時のご注意 13JP
レーザー特性
4.0W レーザーダイオード 80 個（438 〜 452nm）
2.9W レーザーダイオード 20 個（458 〜 472nm）
レンズからのビームの広がり角
レンズ ズーム最大値 α ズーム最小値 α
VPLL-Z7008 64° 53°
VPLL-Z7013 43° 20°
開口ラベル
レーザー出射口

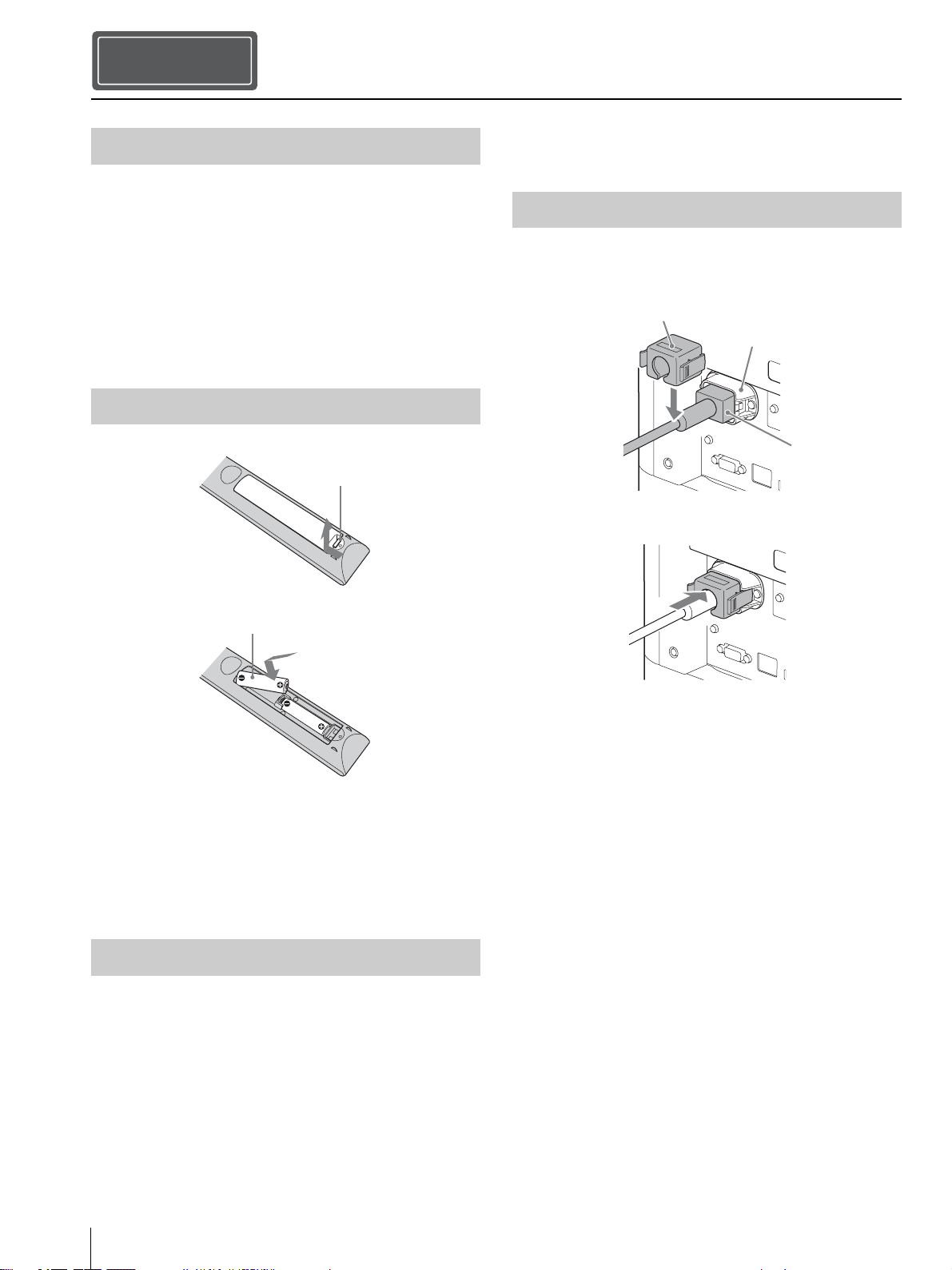

準備する
JP 14
箱を開けたら、付属品がそろっているか確かめてください。
･ リモコン RM-PJ24（1 個）
･ 単 3 型乾電池（マンガン）（2 本）
･ 電源コード（1 本）
･ プラグホルダー（1個）
･ 簡易説明書（本書）（1 部）
･ 取扱説明書（CD-ROM）（1 枚）
･ 保証書（1 部）
リモコンの取り扱いについてのご注意
･ 落としたり、踏みつけたり、中に液体をこぼしたりしないよ
う、ていねいに扱ってください。
･ 直射日光が当たるところ、暖房機具のそばや湿度が高いと
ころには置かないでください。
AdobeReader がインストールされたコンピューターで、取
扱説明書を閲覧できます。
AdobeReader は、Adobe のウェブサイトから無償でダウン
ロードできます。
1CD-ROM に収録されている index.html ファイルを
開く。
2読みたい取扱説明書を選択してクリックする。
◆CD-ROM が破損または紛失した場合は、お買い上げ店またはソ
ニーのサービス窓口経由で購入できます。
1電源コードを ACIN 電源端子に差し込み、プラグホ
ルダーを電源コードに取り付ける。
2プラグホルダーをスライドさせて、本体に固定する。
準備する
Step 1
付属品を確かめる
リモコンに電池を入れる
CD-ROM マニュアルの使いかた
軽く押し込みながら
開ける。
E極側から電池を入れる。
電源コードを接続する
プラグホルダー（付属品）
ACIN 電源端子
電源コード
（付属品）

設置する 15JP
1レンズがスクリーンに平行になるように本機を置く。
2電源コードを本機につないでから、電源プラグをコ
ンセントに差し込む。
3[/1（オン／スタンバイ）ボタンを押して電源を入
れる。
4スクリーンに画像を映して、画面の大きさ、画面中心
のピント、画面上部の隅のピントおよび歪みを調整す
る。
aピントを合わせる
LENSADJUSTMENT ボタン（FOCUS）を押してレン
ズ調整画面（パターン画面）を表示し、M/m/</,
ボタンで調整する。
b大きさを合わせる
LENSADJUSTMENT ボタン（ZOOM）を押してレン
ズ調整画面（パターン画面）を表示し、M/m/</,
ボタンで調整する。
c位置を合わせる
LENSADJUSTMENT ボタン（SHIFT）を押してレン
ズ調整画面（パターン画面）を表示し、M/m/</,
ボタンで調整する。
レンズ調整画面（パターン画面）
設置する
Step 2
赤く点灯
数十秒間点滅した
のち点灯（緑色）
1.78:1(16:9)
1.33:1(4:3)
1.85:1
2.35:1
破線は各アスペクト比の画角を示しています。
◆さらに詳しく知りたいときは、取扱説明書（CD-ROM）の「接
続と準備」をご覧ください。

接続する
JP 16
接続するときは
･ 各機器の電源を切った状態で接続してください。
･ 接続ケーブルは、それぞれの端子の形状に合った正しいものを選んでください。
･ プラグはしっかり差し込んでください。不充分な接続は動作不良、画質不良の原因になります。抜くときは、必ずプラグを持っ
て抜いてください。
･ 接続する機器の取扱説明書もあわせてご覧ください。
接続する
ビデオ機器をつなぐ
Step 3
本機右側面
：映像信号の流れ
HDMI ケーブル（別売り）
HDMI 出力端子
HDMI 出力端子のある機器
スピーカー
オーディオアンプ
HDMI ケーブルは、ケーブルタイプロゴの明記された「HighSpeed」または
「PremiumHighSpeed」ケーブルをご使用ください。

接続する 17JP
パソコンをつなぐ
本機右側面
パソコン
モニター出力端子
HDMI ケーブル（別売り）
：映像信号の流れ HDMI ケーブルは、ケーブルタイプロゴの明記された「HighSpeed」または
「PremiumHighSpeed」ケーブルをご使用ください。
◆さらに詳しく知りたいときは、取扱説明書（CD-ROM）の「接
続と準備」をご覧ください。

メニューの表示言語を切り換える
JP 18
お買い上げ時は、メニュー画面やメッセージの表示言語が英
語に設定されています。以下の手順で変更してください。
1MENU ボタンを押し、メニュー画面を表示する。
メニュー画面が表示されます。
2表示言語を切り換える。
aM/mボタンを押して、Setup（ 初期設定）を選
び、,または ボタンを押す。
bM/mボタンを押して、Language（ 表示言語）を
選び、,または ボタンを押す。
cM/m/</,ボタンを押して表示言語を選び、,ま
たは ボタンを押す。
3MENU ボタンを押し、メニュー画面を消す。
メニューの表示言語を切り換える
Step 4

見る 19JP
1本機と、本機に接続した機器の電源を入れる。
2INPUT ボタンを押して、入力選択パレットを表示さ
せる。
3映したい機器を選ぶ。
INPUT ボタンを繰り返し押すか、M/m/ （確定）ボ
タンで映したい機器を選びます。
1?/1（オン／スタンバイ）ボタンを押す。
「パワーオフしますか？」というメッセージが表示され
ます。
2メッセージが消える前に ?/1（オン／スタンバイ）
ボタンをもう一度押す。
ON/STANDBY インジケーターが緑色に点滅し、本機
内部の温度を下げるために、ファンが回り続けます。
ファンが止まり、ON/STANDBY インジケーターが緑
色の点滅から赤色の点灯に変わります。
この後、電源コードを抜くことができます。
本機の電源が入っているときは、電源コードを抜かないでくだ
さい。
上記の手順のかわりに ?/1（オン／スタンバイ）ボタンを約
1 秒押したままにしても電源が切れます。
使用する場所や映像ソースに合った画質を選ぶことができます。
各プリセットモードは、2D/3D それぞれで異なる設定を保
存、使用することができます。
CALIBRATEDPRESET ボタンを押す。
*1：CINEMADIGITAL（シネマデジタル）はリモコンボタン
では選択できません。
*2：USER ボタンを押すと、USER1（ユーザー 1）が選択されま
す。USER2（ユーザー 2）と USER3（ユーザー 3）はリモ
コンボタンでは選択できません。
見る
Step 5
映像を投写する
電源を切る
ご注意
例：本機の HDMI1 端子につないだビデオ
の画像を見る
◆さらに詳しく知りたいときは、取扱説明書（CD-ROM）の「見
る」をご覧ください。
画質を選ぶ
設定モード 説明
CINEMAFILM1
（シネマフィルム 1）
最高画質といわれるマスターポジ
フィルム（ダイナミックレンジの広
い、透明感のある画質）を再現する
画質設定
CINEMAFILM2
（シネマフィルム 2）
「シネマフィルム 1」をベースにし
た、実際の映画館の映像美を再現す
る画質設定
CINEMADIGITAL
（シネマデジタル）*1
DCI 仕様に近似させながら、デジタ
ルシネマ画質を再現する画質設定
REF（リファレンス） コンテンツの持つ画質そのものを忠実
に再現したい場合や、調整のない素直
な画質を楽しむのに適した画質設定
TV（TV） テレビ番組やスポーツ、コンサート
等のビデオ映像に適した画質設定
PHOTO（フォト） デジタルカメラなどの静止画に適し
た画質設定
GAME（ゲーム） ゲーム用にメリハリある色再現や応
答性に優れた画質設定
BRTCINE（ブライトシ
ネマ）
明るい環境で、映画を見るのに適し
た画質設定
BRTTV（ブライト
TV）
明るい環境で、テレビ番組やスポー
ツ、コンサート等のビデオ映像に適
した画質設定
USER1（ユーザー 1）、
USER2（ユーザー 2）、
USER3（ユーザー 3）*2
お好みに合わせた画質に調整、設定
し保存。お買い上げ時は「リファレ
ンス」と同じ設定
CALIBRATEDPRESET
（キャリブレイテドプリセット）ボタン

困ったときは
JP 20
本機では、本体前面の ON/STANDBY インジケーターと WARNING インジケーターの点灯または点滅で不具合をお知らせし
ます。
上記以外の点滅ならびに上記対応を行っても解決しない場合は、ソニーの相談窓口にご相談ください。
困ったときは
インジケーターの見かた
点滅／点灯状態 点滅回数 原因と対処
3 回 光源および光源電源の異常により正しく点灯できない状態になっています。電源を切
り、しばらくたってからもう一度電源を入れてください。
症状が再発する場合はソニーの相談窓口にご相談ください。
6 回 落下衝撃を検出しました。
異常時はソニーの相談窓口にご相談ください。異常がない場合は、電源コードを抜
き、ON/STANDBY インジケーターが消えるのを確認してからもう一度電源コード
をコンセントに差し込み、電源を入れてください。
8 回 レンズが確実に装着されていません。
2 回 本体内部温度が高温になっています。排気口、吸気口がふさがれていないか、標高が
高い場所で使用していないか確認してください。
ご注意
ON/STANDBY インジケーター WARNING インジケーター
（赤点滅）（赤点灯）
（赤点滅）（赤点滅）
同時に点滅
◆ご使用中にトラブルが発生したり、メッセージが表示された場
合は、取扱説明書（CD-ROM）の「困ったときは」をご覧くだ
さい。
