お買い上げいただきありがとうございます。
電気製品は安全のための注意事項を守らないと、
火災や人身事故になることがあります。
この簡易説明書と付属の CD-ROM に入っている取扱説明書をよくお
読みのうえ、製品を安全にお使いください。お読みになったあとは、
いつでも見られるところに必ず保管してください。
VPL-FH500L/FH500/FX-500L/FX500
4-191-104-08 (1)
簡易説明書  JP
Quick Reference Manual___ GB
Guide de référence rapide _ FR
Manual de referencia rápida __ ES
Kurzreferenz _____________ DE
Guida rapida all’uso_______ IT
______________ CS
Краткое справочное руководство __ RU
FH500L_QRM\Data\4191104071\4191104071VPLFX500LSY
Q\01COV.JP.BCO-VPLFX500LSYQ\08JP01BCOV.fm masterpage:Right
VPL-FH500L/FH500/FX-500L/FX500
4-191-104-08 (1)
Sony Corporation Printed in China
VPL-FH500L/FH500/FX-500L/FX500
4-191-104-08 (1)

JP 2
ソニー製品は安全に充分配慮して設計されています。
しかし、電気製品は、まちがった使いかたをすると、
火災や感電などにより死亡や大けがなど人身事故に
つながることがあり、危険です。
事故を防ぐために次のことを必ずお守りください。
注意事項をよくお読みください。
5 年に 1 度は、内部の点検（有料）を、ソニーの修理
窓口にご相談ください。
すぐに、ソニーの修理窓口にご連絡ください。
m
1電源を切る。
2電源コードや接続コードを抜く。
3ソニーの修理窓口に連絡する。




 
 
 
 

この説明書および製品で
は、次のような表示をして
います。表示の内容をよく
理解してから本文をお読み
ください。
この表示の注意事項を守ら
ないと、火災や感電などに
より死亡や大けがなど人身
事故につながることがあり
ます。
この表示の注意事項を守
らないと、感電やその他
の事故によりけがをした
り周辺の物品に損害を与
えることがあります。



安全のために

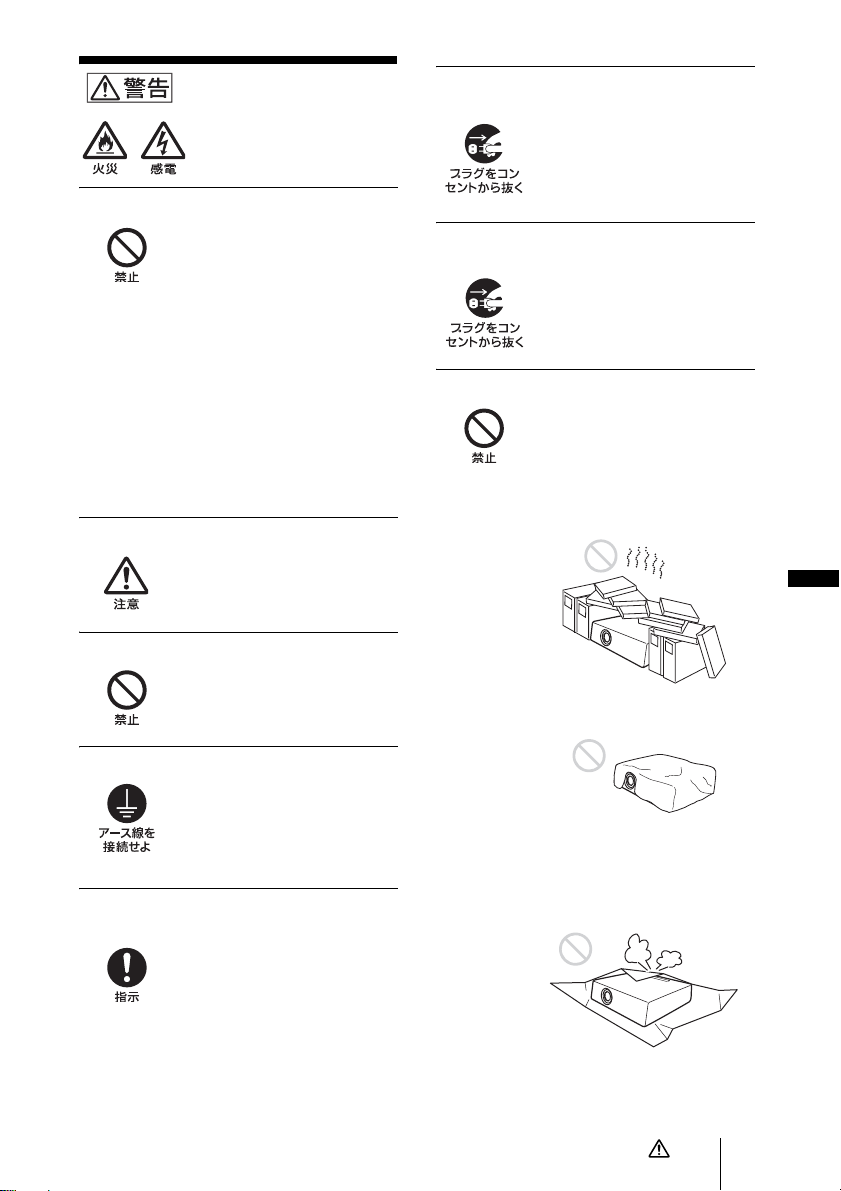

3JP

JP





電源コードを傷つけると、火災や
感電の原因となることがあります。
･設置時に、製品と壁やラック
（棚）などの間に、はさみ込んだ
りしない。
･電源コードを加工したり、傷つ
けたりしない。
･重いものをのせたり、引っ張っ
たりしない。
･熱器具に近づけたり、加熱した
りしない。
･電源コードを抜くときは、必ず
プラグを持って抜く。
万一、電源コードが傷んだら、ソ
ニーの相談窓口に交換をご相談く
ださい。

付属の電源コードを使わないと、
感電や故障の原因となることがあ
ります。

容量の低い延長コードを使うと、
ショートしたり火災や感電の原因
となることがあります。

アース接続は必ず電源プラグを電
源につなぐ前に行ってください。
また、アース接続をはずす場合は
必ず電源プラグを電源から切り離
してから行ってください。


まっすぐに突きあたるまで差し込
まないと、火災や感電の原因とな
ります。


電源を接続したままお手入れをす
ると、感電の原因となることがあ
ります。


安全のため、必ず電源プラグをコ
ンセントから抜いてください。

排気口、吸気口をふさぐと内部に
熱がこもり、火災や故障の原因と
なることがあります。充分に通気
ができるように以下の項目をお守
りください。
･周辺の壁や物から離して設置し
てください。（8 ページ）
･吸排気口をふさぐような覆いや
カバーをしない。
･出荷時に包装されているシート、
柔らかい布地、書類、毛足の長
いじゅうたん、小さい紙などの
上に設置しない。吸い上げられ
て、吸気口がふさがれます。
警告

JP 4


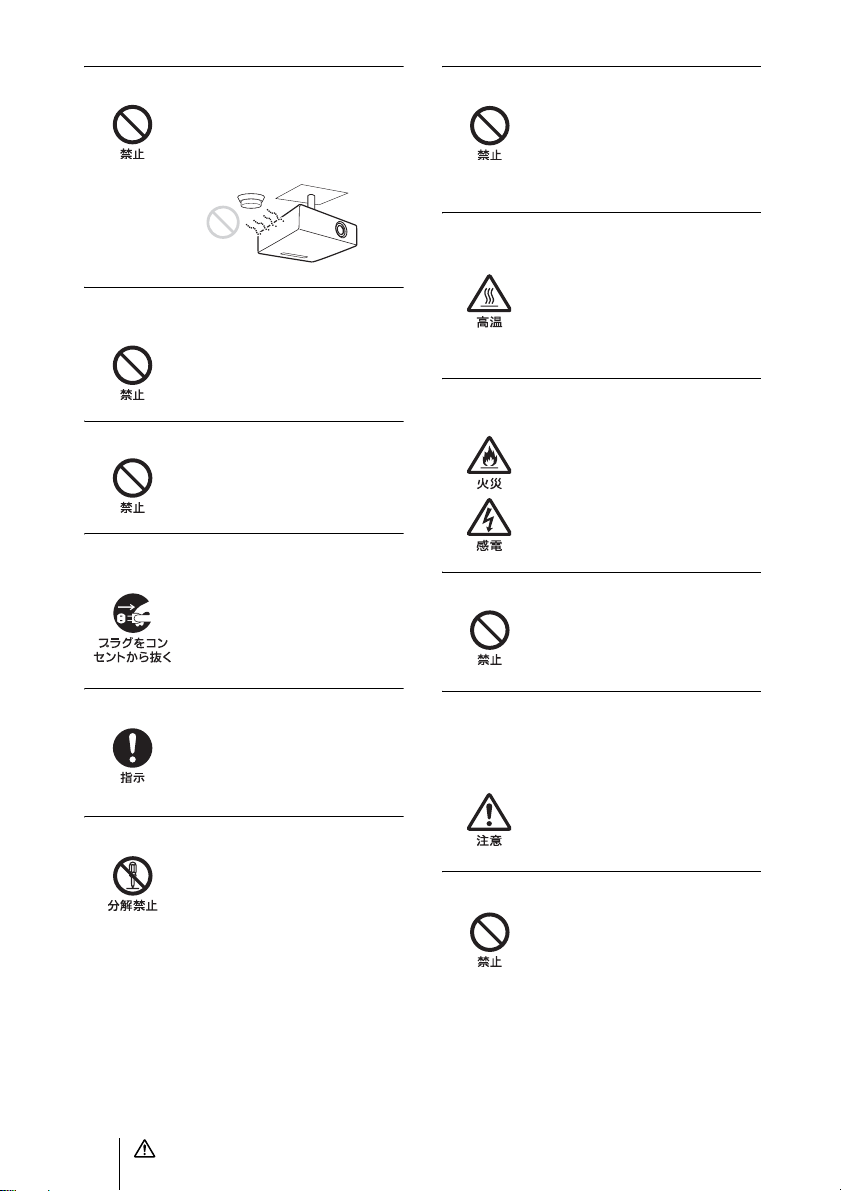

熱感知器や煙感知器のそばに設置
すると、排気の熱などにより、感知
器が誤動作するなど、思わぬ事故の
原因となることがあります。


それ以外の設置をすると火災や大
けがの原因となることがあります。

天吊り状態で作業をすると、レンズ
を取り落としたりして、けがや事故
の原因となります。


レンズ交換時にあやまって強い光
が目に入ると目を傷める恐れがあ
ります。レンズ交換は、電源を切り、
電源プラグを抜いてから行ってく
ださい。

指定以外の部品を使用すると、火災
や感電および故障や事故の原因と
なります。ランプ、電池、フィルター
は指定されたものを使用してくだ
さい。

内部には電圧の高い部分があり、
キャビネットや裏ぶたを開けたり
改造したりすると、火災や感電の原
因となることがあります。内部の調
整や設定、点検、修理はソニーの修
理窓口にご相談ください。

水や異物が入ると火災や感電の原
因となることがあります。
万一、水や異物が入ったときは、す
ぐに電源を切り、電源コードや接続
ケーブルを抜いて、ソニーの修理窓
口にご連絡ください。


電源を切った直後はランプが高温
になっており、さわるとやけどの原
因となることがあります。ランプ交
換の際は、
たって、充分にランプが冷えて
から行ってください。


ランプを取りはずした後のランプ
の収納部に金属類や燃えやすい物
などの異物を入れないでください。
火災や感電の原因となります。ま
た、やけどの危険がありますので手
を入れないでください。

投写中にプロジェクターのレンズ
をのぞくと光が目に入り、悪影響を
与えることがあります。




万一誤って飲みこんだときは、窒息
する恐れがありますのでただちに
医師にご相談ください。

落下してけがの原因となります。

5JP







盗難防止用バーを使って持ち上げ
たり、吊下げなどの設置に使用した
りすると、落下してけがや故障の原
因となることがあります。 
ぐらついた台の上、あるいは傾いた
ところに設置すると、倒れたり落ち
たりしてけがの原因となることが
あります。また、設置・取り付け場所
の強度を充分にお確かめください。

水が入ったり、濡れたり、風呂場な
どで使うと、火災や感電の原因とな
ります。雨天や降雪中の窓際でのご
使用や、海岸、水辺でのご使用は特
にご注意ください。

製品の上にものを載せると、故障や
事故の原因となります。特に、水が
入ったものをおくと内部に水が入
り、火災や感電の原因となることが
あります。



火災や感電の原因となることがあ
ります。


火災の原因となることがあります。

保管や、一時的に立てておくと倒れ
て思わぬ事故の原因になり危険で
す。
  

電源コードや接続ケーブルに足を
ひっかけると、プロジェクターが倒
れたり落ちたりしてけがの原因と
なることがあります。
注意

JP 6


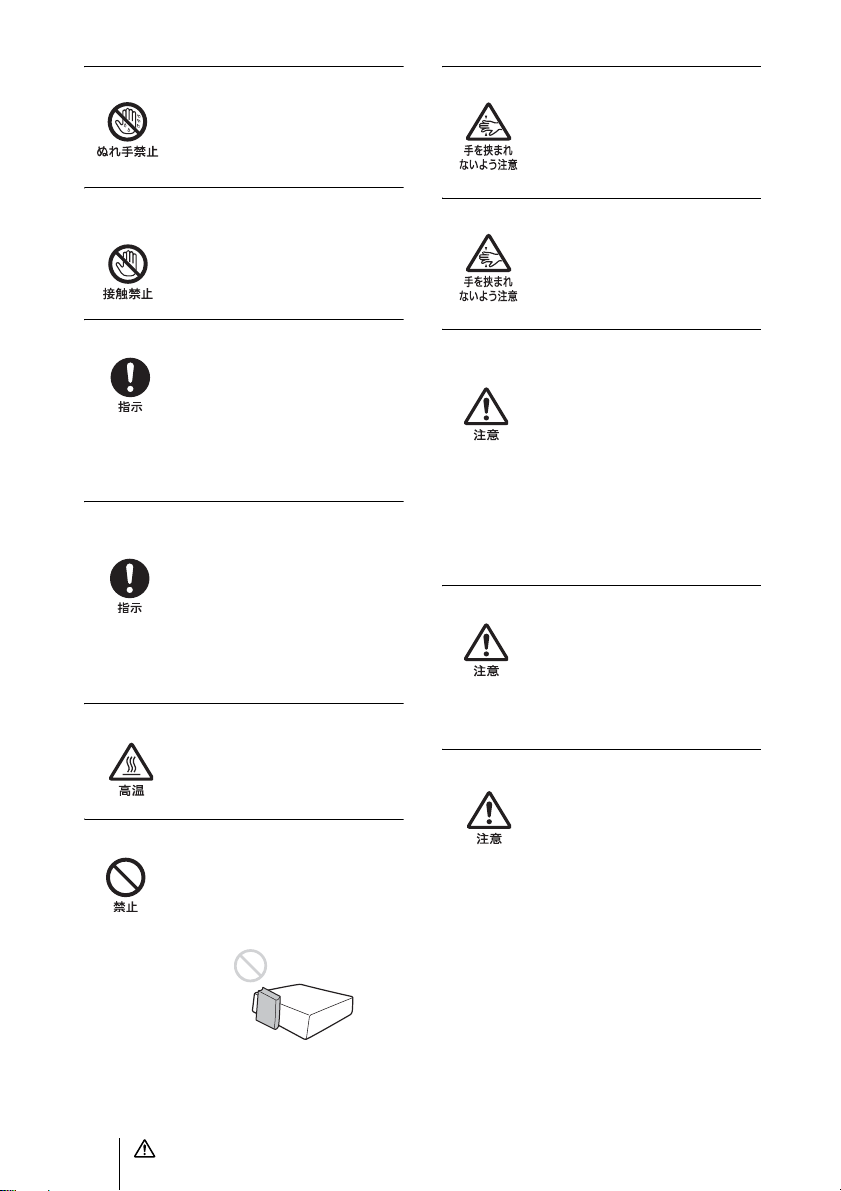

ぬれた手で電源プラグの抜き差し
をすると、感電の原因となることが
あります。


感電の原因となります。

長い間掃除をしないと内部にほこ
りがたまり、火災や感電の原因とな
ることがあります。5年に1度は、内
部の掃除をソニーの相談窓口にご
相談ください（有料）。
特に、湿気の多くなる梅雨の前に掃
除をすると、より効果的です。


交換を怠るとフィルターにごみが
たまり、内部に熱がこもって火災の
原因となることがあります。
エアーフィルターカートリッジは、
全部で 4 つあります。交換のメッ
セージが表示されたら、必ずすべて
のカートリッジを交換してくださ
い。

排気口付近に手を近づけたり、変形
しやすいものを置くとやけどや変
形の原因になります。

遮光した物に熱による変形などの
影響を与えることがあります。
投写を一時的に中断するときには、
ピクチャーミューティング機能を
お使いください。

レンズと本体の間に指を挟まない
ように注意してください。けがの原
因となることがあります。

アジャスターの調整は慎重に行っ
てください。アジャスターに指を挟
み、けがの原因となることがありま
す。


ランプが破裂した際には、プロジェ
クター内部やランプハウス内にガ
ラス片が飛散している可能性があ
ります。
してく
ださい。また、排気口よりガスや粉
じんが出たりすることがあります。
ガスには水銀が含まれていますの
で、万が一吸い込んだり、目に入っ
たりした場合は、けがの原因となる
ことがあります。

本機のランプの中には水銀が含ま
れています。ソニーにてランプの回
収をご希望の場合は、業務用商品相
談窓口までご相談ください。なお、
お客様ご自身でランプを廃棄され
る際は、地域の産業廃棄物の廃棄
ルールに従ってください。
  
運搬するときは、必ず左右側面のく
ぼみを 2 人で持ってください。他の
部分を持つとプロジェクターが壊
れたり、落してけがをすることがあ
ります。
床置きのプロジェクターを移動さ
せるとき、本体と設置面との間に指
を挟まないようご注意ください。

7JP
天吊りする場合の安全上のご注意
天吊りする場合の安
全上のご注意
特約店様へ
天井への取り付けには細心の注意をはらう
･天井への取り付け強度が不充分
だと、落下により死亡や大けが
につながることがあります。必
ずソニー製のプロジェクターサ
スペンションサポート PSS-630
を使用してください。
･取り付けを安全に行うために、
本書、CD-ROM 内の取扱説明書
および PSS-630の取付説明書の
注意事項をお読みください。
･取り付けは、PSS-630の取付説明
書の手順に従い確実に行ってく
ださい。取り付けが不完全な場
合、落下する可能性がありま
す。
また、取り付け時には手をすべ
らせてプロジェクターを落下さ
せ、けがをすることのないよう
ご注意ください。
調整用工具を内部に入れない
調整中などに、工具を誤って内部に
落とすと火災や感電の原因となる
ことがあります。
万一、落とした場合は、すぐに電源
を切り、電源コードを抜いてくださ
い。
低い天井に天吊りしない
頭などをぶつけてけがをすること
があります。
天吊りを行う際は必ず天井の強度を確認す
る
天井の強度を確認しないまま設置
すると落下による事故の原因とな
ります。
天井への取り付け、移動は絶対に自分でや
らない
天井への取り付けは必ずお買い上
げ店もしくは専門の設置業者へご
相談ください。
落下防止をする
天吊りする場合、必ずワイヤーなど
を用いて落下防止策を施してくだ
さい。その施工は、必ずお買い上げ
店もしくは専門の設置業者へご相
談ください。

JP 8
電池についての安全上のご
注意
ここでは、本機で使用可能な乾電池についての注
意事項を記載しています。
･機器の表示に合わせて 3と#を正しく入れる。
･充電しない。
･火の中に入れない。ショートさせたり、分解、
過熱しない。
･コイン、キー、ネックレスなどの金属類と一緒
に携帯、保管しない。
･水などで濡らさない。風呂場などの湿気の多い
場所で使用しない。
･液漏れした電池を使用しない。
･電池を使い切ったときや、長時間使用しないと
きは本体から取り出す。
･外装チューブをはがしたり、傷つけない。
･指定された種類の電池以外は使用しない。
･火のそばや直射日光が当たるところ、炎天下の
車中など、高温の場所で使用、保管、放置しな
い。
使用上のご注意
･図のように、周辺の壁や物から離して設置して
ください。
･左右に 15度以上傾けて使用しないでください。
･温度や湿度が非常に高い場所や温度が著しく低
い場所での使用は避けてください。
･空調の冷暖気が直接当たる場所での使用は避け
てください。結露や異常温度上昇により、故障
の原因となることがあります。
･熱感知器や煙感知器のそばでの使用は避けてく
ださい。感知器が誤動作する原因となることが
あります。

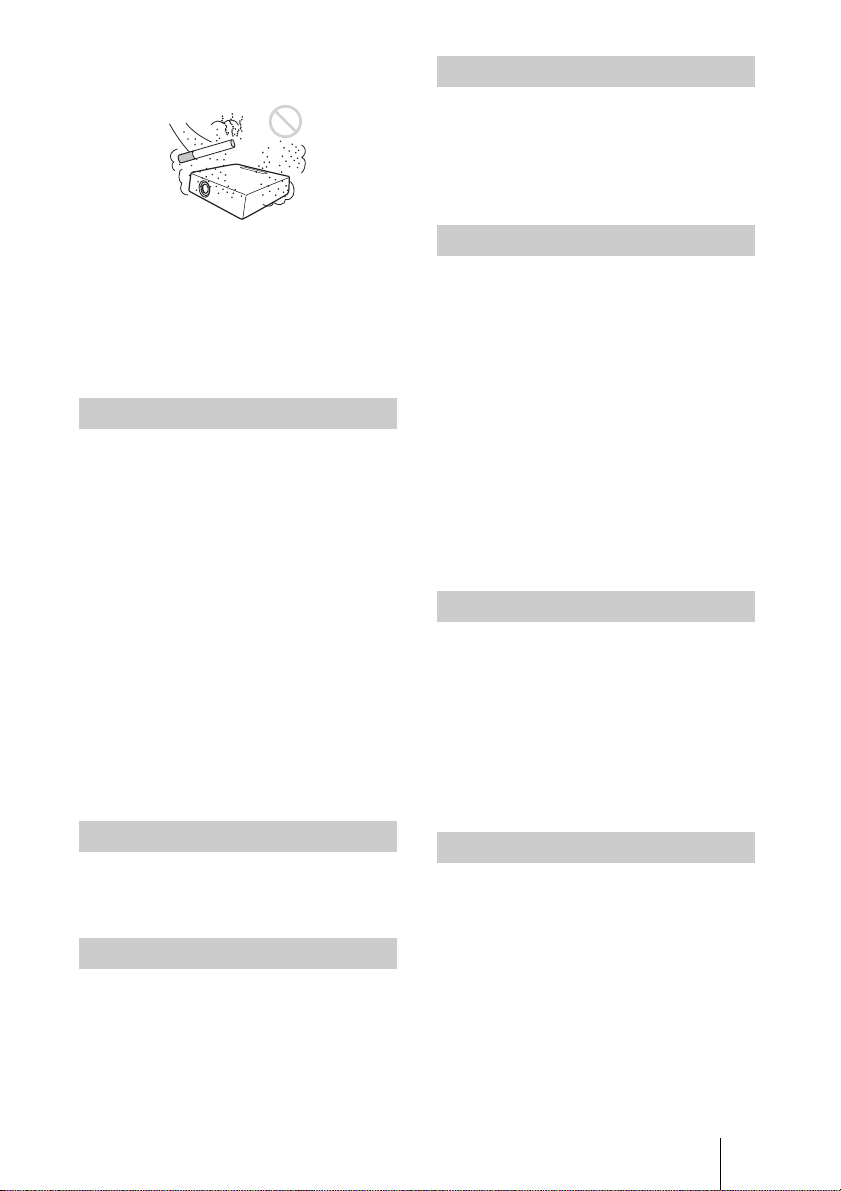

･ほこりの多い場所、たばこなどの煙が入る場所
での使用は避けてください。この様な場所で使

 




15°
15°

9JP

用するとエアーフィルターがつまりやすくなっ
たり、故障の原因となることがあります。
･海抜 1500ｍ以上でのご使用に際しては、設置設
定メニューの高地モードを「入」にしてくださ
い。誤った設定のままで使用すると、部品の信
頼性などに影響を与える恐れがあります。
･設置する角度に応じて設置設定メニューの設置
角度を正しく設定してください。誤った設定の
ままで使用すると、部品の信頼性などに影響を
与える恐れがあります。
･必ず電源コードを抜いてから行ってください。
･布にゴミが付着したまま強く拭いた場合、傷が
付くことがあります。
･殺虫剤のような揮発性のものをかけたり、ゴム
やビニール製品に 長時間接触させると、変質し
たり、塗装がはげたりすることがあります。
･レンズを素手で触らないでください。
･レンズ面のお手入れのしかた：
メガネ拭きなどの柔らかい布で軽く拭いてくだ
さい。汚れがひどいときは、水を少し含ませて
拭きとってください。アルコールやベンジン、
シンナー、酸性洗浄液、アルカリ性洗浄液、研
磨剤入洗浄剤、化学ぞうきんなどは絶対に使用
しないでください。
･外装のお手入れのしかた：
柔らかい布で軽く拭いてください。汚れがひど
いときは、水で薄めた中性洗剤に柔らかい布を
浸し、固くしぼってから汚れを拭き取り、乾い
た布でから拭きしてください。アルコールやベ
ンジン、シンナーなどは使用しないでください。
美しく見やすい画像にするために、直射日光や室
内灯などで直接スクリーンを照らさないでくださ
い。
表面に凹凸のあるスクリーンを使用すると、本機
とスクリーン間の距離やズーム倍率によって、ま
れに画面上に縞模様が現れる場合があります。こ
れは本機の故障ではありません。
プロジェクターの内部には温度上昇を防ぐために
ファンが取り付けられており、電源を入れると多
少の音が生じます。これらは、プロジェクターの
構造によるもので、故障ではありません。しかし、
異常音が発生した場合にはお買い上げ店またはソ
ニーの相談窓口にご相談ください。
プロジェクターの光源には、内部圧力の高い水銀
ランプを使用しています。高圧水銀ランプには、
次のような特性があります。
･使用時間の経過によってランプの明るさが低下
します。
･衝撃やキズ、使用時間の経過による劣化などに
より大きな音をともなって破裂したり、不点灯
状態となって寿命が尽きたりすることがありま
す。
･個体差や使用条件によって、寿命に大きなバラ
ツキがあります。指定の時間内であっても破裂、
または不点灯状態になることがあります。
･交換時期を越えると、破裂の可能性が高くなり
ます。
ランプ交換のメッセージが表示されたときには、
ランプが正常に点灯している場合でも速やかに
新しいランプと交換してください。
液晶プロジェクターは非常に精密度の高い技術で
作られていますが、黒い点が現われたり、赤と青、
緑の点が消えなかったりすることがあります。ま
た、すじ状の色むらや明るさのむらが見える場合
もあります。これらは、プロジェクターの構造に
よるもので、故障ではありません。また、複数台
の液晶プロジェクターを並べてスクリーンへ投写
する場合、プロジェクターごとに色合いのバラン
スが異なるため、同一機種の組み合わせであって
もそれぞれ色合いの違いが目立つ場合があります。
プロジェクターを設置している室内の急激な温度
変化および、寒いところから急に暖かい場所へ持
ち込んだときなどは結露を引き起こすことがあり
ます。
結露は故障の原因となりますので、冷暖房の温度
調節にはご注意ください。
結露が起きたときは、プロジェクターの電源を入
れたまま約 2 時間放置した後でお使いください。








JP 10 
･ 通信を行う機器でセキュリティ対策を行わな
かった結果、または、通信仕様上の、やむを得ない
事情により、データ漏洩等、セキュリティ上の問
題が発生した場合、弊社ではそれによって生じた
あらゆる損害に対する責任を負いかねます。
･ 使用環境によってはネットワーク上の意図せぬ
第三者から製品にアクセスされる可能性があり
ます。本機をネットワークに接続する際には、セ
キュアなネットワークであることをご確認の上
ご使用ください。
･ セキュリティの面から、製品をネットワークに接
続してご使用になる際は、ブラウザでコントロー
ル画面にアクセスし、アクセス制限設定を工場出
荷時の設定値から変更して設定することを強く
推奨します。（取扱説明書の「ネットワーク機能を
利用する」参照）
また、定期的にパスワードを変更することを推奨
します。
･ 設定作業中または設定作業後のブラウザで他の
サイトを閲覧しないでください。ブラウザにログ
インした状態が残りますので、意図しない第三者
の使用や悪意のあるプログラムの実行を防ぐた
めに、設定作業が完了したら必ずブラウザを終了
してください。

設置の際には、容易にアクセスできる固定配線内
に専用遮断装置を設けるか、使用中に、容易に抜
き差しできる、機器に近いコンセントに電源プラ
グを接続してください。
万一、異常が起きた際には、専用遮断装置を切る
か、電源プラグを抜いてください。


安全のために、周辺機器を接続する際は、過大電
圧を持つ可能性があるコネクターをこの端子に接
続しないでください。

機器の名称と電気定格は、底面に表示されていま
す。

アースの接続は、必ず電源プラグを電源コンセン
トへ接続する前に行ってください。
アースの接続を外す場合は、必ず電源プラグを電
源コンセントから抜いてから行ってください。

付属の電源コードは本機の専用品です。他の機器
には使用できません。
明るい光源と同じよう
に、ビームをのぞき込ま
ないこと。RG2IEC
62471-5:2015

･ お使いになる前に、必ず動作確認を行ってくだ
さい。故障その他に伴う営業上の機会損失等は
保証期間中および保証期間経過後にかかわら
ず、補償はいたしかねますのでご了承ください。
･ 本製品を使用したことによるお客様、または第
三者からのいかなる請求についても、当社は一
切の責任を負いかねます。
･ 諸事情による本製品に関連するサービスの停
止、中断について、一切の責任を負いかねます。
この装置は、クラス A 情報技術装置です。この
装置を家庭環境で使用すると電波妨害を引き起こ
すことがあります。この場合には使用者が適切な
対策を講ずるよう要求されることがあります。
VCCI-A
本機は「高調波電流規格 JISC61000-3-2適合品」
です。
