Sony WRT-808A User manual

3-866-919-14 (1)
WRT-808A
UHF
Synthesized Transmitter
1999 by Sony Corporation [U64] [U66] [U68]
US
FR
ES
Operating Instructions
Mode d'emploi
Manual de instrucciones
Wireless Channel Lists / Listes des canaux sans fil /
Listas de canales inalámbricos

2
US
Owner’s Record
The model and serial numbers are located at the rear of the
unit. Record the serial number in the space provided below.
Refer to these numbers whenever you call upon your Sony
dealer regarding this product.
Model No. WRT-808A Serial No.
Notice for customers in the U.S.A.
Use of Sony wireless devices is regulated by the Federal
Communications Commission as described in Part 74
subpart H of the FCC regulations and users authorized
thereby are required to obtain an appropriate licence.
You are cautioned that any changes or modifications not
expressly approved in this manual could void your authority
to operate this equipment.
Notice for customers in Canada:
Use of Sony wireless devices is regulated by the Industry
Canada as described in their Radio Standard Specification
RSS-123.
A licence is normally required. The local district office of
Industry Canada should therefore be contacted. When the
operation of the device is within the broadcast band, the
licence is issued on no-interference, no-protection basis with
respect to broadcast signals.
Operation of this device is subject to the following two
conditions: (1) this device may not cause interference, and
(2) this device must accept any interference, including
interference that may cause undesired operation of the
device.
Avis pour les clients au Canada:
L’usage des appareils sans-fil Sony est réglé par l’Industrie
Canada comme décrit dans leur Cahier des Normes
Radioélectriques CNR-123.
Une licence est normalement requise. Le bureau de
l’Industrie Canada doit être contacté. Lorsque l’opération de
l’appareil est dans les limites de la bande de radiodiffusion,
la licence est émanée sur la base de non-interférence, non-
protection avec les signaux de radiodiffusion.
L’utilisation de cet appareil est soumise aux deux conditions
suivantes : (1) cet appareil ne peut causer d’interférences, et
(2) cet appareil doit accepter toutes les interférences, y
compris les interférences capables de provoquer un
fonctionnement indésirable de l’appareil.

3
US
English
English
US
Precautions
•The unit is designed for use in ambient temperature range
of 0°C to 50°C (32°F to 122°F).
•Do not place the unit on or near heat sources, such as
lighting equipment, power amplifiers, or in a place subject
to direct sunlight or excessive moisture. In such places,
the external finish or internal parts of the unit may be
damaged.
•If the unit is used in a very humid or dusty place or in a
place subject to an active gas, clean its surface as well as
the connectors with a dry, soft cloth soon after use.
Lengthy use of the unit in such places or not cleaning it
after its use in such places may shorten its life.
•When cleaning the unit, never use organic solvents such
as thinners or benzine, which will damage the finish of the
unit.
•The unit has been factory adjusted precisely. Do not
tamper with its internal parts or attempt to repair it.
Table of Contents
Precautions ......................................................................... 3
Overview............................................................................. 4
Wireless Channels Selectable ........................................ 4
Features .......................................................................... 5
System Configuration .................................................... 6
Parts Identification ............................................................ 7
Power Supply ..................................................................... 8
Channel Setting.................................................................. 9
Microphone System Operation ...................................... 10
Use of the Soft Case ......................................................... 12
Specifications.................................................................... 13
Wireless Channel Lists.................................................. L-1

4
US
U68 model
A 794-806 MHz frequency band is assigned to the WRT-
808A/68 model, permitting it to operate on any of 94 carrier
frequencies in 125-kHz steps of Sony original channel plan
in the range of TV channels 68 and 69.
For the selectable channels, see “Wireless Channel Lists” on
page L-1.
U66 model
A 782-794MHz frequency band is assigned to the WRT-
808A/66 model, permitting it to operate on any of 94 carrier
frequencies in 125-kHz steps of Sony original channel plan
in the range of TV channels 66 and 67.
For the selectable channels, see “Wireless Channel Lists” on
page L-2.
U64 model
A 770-782 MHz frequency band is assigned to the WRT-
808A/64 model, permitting it to operate on any of 94 carrier
frequencies in 125-kHz steps of Sony original channel plan
in the range of TV channels 64 and 65.
For the selectable channels, see “Wireless Channel Lists” on
page L-3.
Overview
The WRT-808A is a transmitter which converts a hand-held
dynamic microphone into a wireless microphone, ensuring
excellent sound quality of the microphone itself and
providing the convenience especially for Electronic News
Gathering (ENG), live and other Electronic Field Production
(EFP) applications. Combining with 800 MHz band Sony
UHF wireless microphone system, use this highly reliable
transmitter for broadcast and movie production purpose.
Wireless Channels Selectable
The transmitter and tuner of the wireless microphone system
are classified by frequency band.
A 12-MHz frequency band (or two consecutive-numbered
TV channels, such as 68 and 69 of the WRT-808A/68
model) is assigned to each transmitter and tuner model.
In building a UHF wireless microphone system, be sure to
combine a transmitter and a tuner having the same TV
channel number.

5
US
Features
Easy selection of 94 channels
The PLL synthesized system assures easy selection of 94
channels and full compatibility with Sony 800 MHz series
wireless microphone system.
Easy and reliable connection
The WRT-808A can be adapted to a wide variety of wired
microphone which has a XLR audio connector. The reliable
connection assures the noise-free operation.
Compact and lightweight
High density mounting technology enables this compact and
light weight transmitter, to allow you to move anywhere for
Electronic News Gathering (ENG) and Electronic Field
Production (EFP).
Operation powered by easily available batteries
Approximately four hours of continuous operation is
ensured with two AA-size (LR6) alkaline batteries. By
virtue of DC-DC converter, consistent output power is
assured over the life of the batteries.
Battery status information on both transmitter and
tuner
To avoid the battery failure, the WRT-808A shows the
battery status with the LED indication in green, red and
flashing. About one hour before the battery exhausted, the
WRT-808A gives the battery information to make the alarm
on the tuner WRR-800A/801A/805A/850A.
LED indication of audio input
The AF/PEAK indicator allows you to comprehend the
condition of audio input level at a glance.
Continuous control of input attenuation
When an excessively strong audio signal is inputted, the
input level can be adjusted in the range of 0 to 50 dB
continuously.
When setting the 50 dB attenuation, the WRT-808A can
accept +4 dB (maximum 20 dB) line level input.
Selectable RF power output
You can select the RF output level either 50 mW or 10 mW
to suit the operating condition.

6
US
System Configuration
Transmitter or microphone
WRT- Frequency band
808A TV channel Frequency (MHz)
U64 64 770.125 - 775.875
65 776.125 - 781.875
U66 66 782.125 - 787.875
67 788.125 - 793.875
U68 68 794.125 - 799.875
69 800.125 - 805.875
Model name
Overview
a) These models cover only 68 and 69 channels.
b) For these models, the AN-820A UHF antenna and the WD-820A UHF antenna divider are required.
Tuner
WRR-800A
WRR-801A
WRR-802A
WRR-805A
WRR-810A
WRR-820Ab)
WRR-840Ab)
WRR-850Ab)
WRR-855A
WRR-860Aa)
MB-806A
WRT-805A
WRT-807A
WRT-808A
WRT-810A
WRT-820A
WRT-822A
WRT-830Aa)
WRT-860A
WRT-867Aa)
The WRT-808A can be used with the WRR-800A/801A
UHF synthesized Diversity Tuner and also can be used with
the WRR-820A/840A/850A/855A UHF Synthesized
Diversity Tuner.
Sony 800 MHz band system models

7
US
3POWER/BATT indicator
4AF/PEAK indicator
5Input LEVEL control
6Channel select
switches 7RF power
output switch
1Microphone
connector
2POWER switch
Battery compartment
Microphone
release button
(under side of
the unit)
Parts Identification
1Microphone connector
Connect to a dynamic microphone which has a XLR type
connector.
2POWER switch
Turns the power of the transmitter ON or OFF.
3POWER/BATT indicator
When turning on the unit, the POWER/BATT indicator
lights in green. While in operation, the LED indicates the
battery condition.
See “Power Supply” on page 8.
4AF (audio frequency) /PEAK indicator
The AF/PEAK indicator lights in green when the supplied
audio frequency level is over the reference level. It lights in
red when the signal reaches the maximum level.
5Input LEVEL control
Controls the input attenuation level.
“–60” position provides 0 dB attenuation, and “–10”
position provides 50 dB attenuation.
6Channel select switches
Select the transmitting channel.
See “Channel Setting” on page 9.
7RF power output switch
In normal use, set the switch to “50”.
See “Use of RF power output switch” on page 11.

8
US
The transmitter can operate on two LR6 (size AA) alkaline
batteries continuously for about 4 hours at 25°C (77°F).
Installing the batteries
Power Supply
1Turn the battery-compartment screw counterclockwise.
2Match the polarities and insert the batteries.
3Close the lid.
Battery indication
When you turn the power on, the POWER/BATT indicator
lights in green.
While in operation, the POWER/BATT indicator shows the
battery condition as shown below.
Lights in green: Good
Lights in red: The battery level is low. About one hour
is left for continuous operation.
Flashing in red: The batteries are almost exhausted.
The unit does not work.
Promptly replace the batteries when the POWER/BATT
indicator lights in red or flashes.
When the POWER/BATT indicator lights in red on this unit,
the BATT indication on the tuner (WRR-800A/801A/805A/
850A) starts flashing as a warning.
Note
The indication may be incorrect if the batteries are not new
when installed. If you plan to use the transmitter for a long
period, it is best to replace the batteries with new ones.
Two LR6 (size AA)
alkaline batteries

9
US
Channel Setting
Caution
Turn off the transmitter when setting the transmitting
channel to eliminate interference or noise on other wireless
equipment.
Each “Wireless Channel” is represented on the unit by a 2-
digit TV channel number followed by another 2-digit
number, for example: 69-05.
Set the channel select switches for the clicked position of
the desired channel number by using a screw driver.
The left switch selects the TV band and the 10’s digit of the
transmitting channel. The right switch selects the 1’s digit of
the transmitting channel.
Example: when channel 69-05 is selected for U68 model
68
690
01
1
3
3
4
4
2
237
21
4
9
6
8
0
5
Set the left switch to “69” side “0”.
Set the right switch to “5” .
For the selectable wireless channels and frequencies, see
“Wireless Channel Lists” on pages L-1 to L-3.
Notes on batteries
•Use new alkaline batteries, and check the recommended
“ useby” date on the bottom of the batteries.
•Do not pair different types of batteries.
•Always replace the two batteries together.
•The batteries are not rechargeable.
•Be careful to install the batteries with the correct polarity.
•When not using the transmitter for a long period, remove
the batteries to avoid leakage. If the batteries do leak, clean
all leakage from the unit. Leakage left in the unit may cause
poor battery contact. If there seems to be poor battery
contact, consult your Sony dealer.

10
US

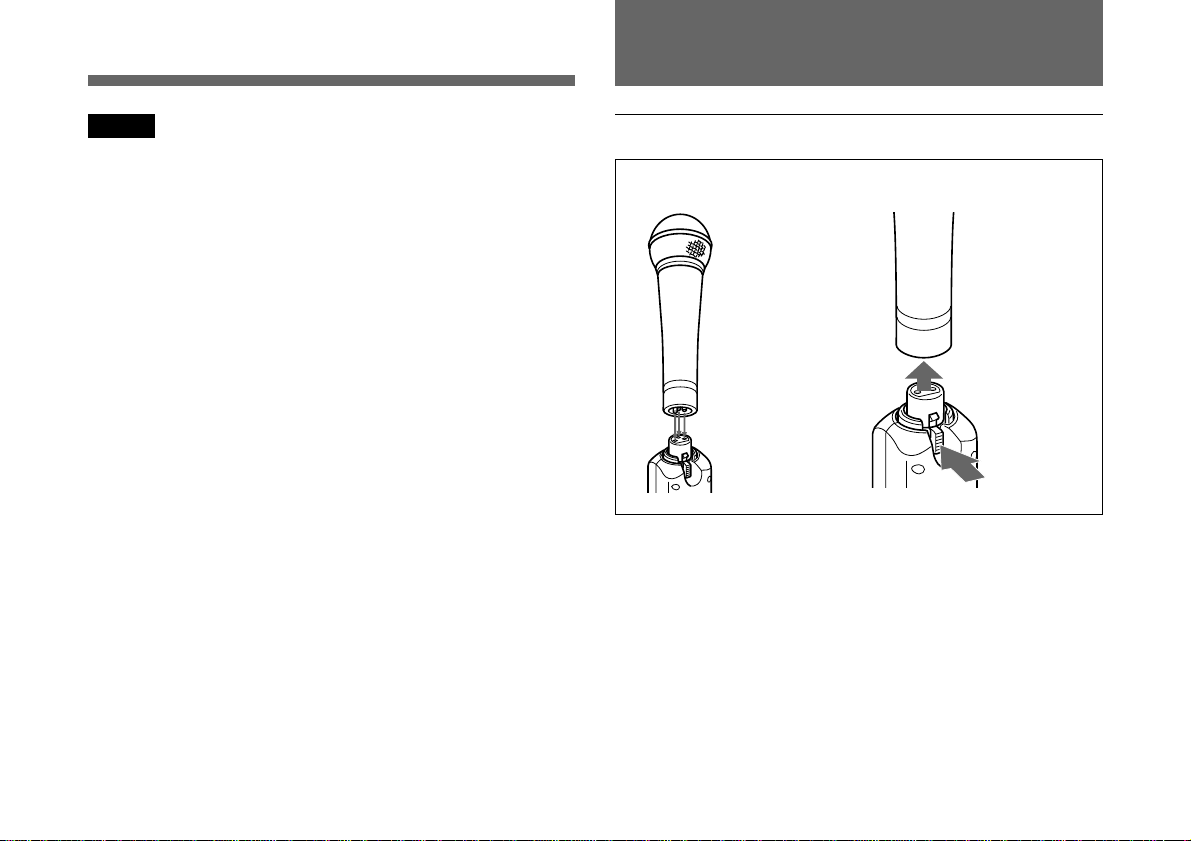

To dettach a
microphone,
press the
microphone
release
button.
Notes
•Be sure to set the arrow mark of the channel select switch
to the clicked position of the desired channel number. If
the switch does not click on the channel number, the
desired channel may not be set on the unit.
•If the channel select switches are operated while the
transmitter is on, the POWER/BATT indicator flashes in
green as a warning.
•If you set to any channel other than those listed in
“Wireless Channel Lists” on pages L-1 to L-3, the
POWER/BATT indicator flashes in green as a warning.
•While the POWER/BATT indicator is flashing, the RF
output signal send from the transmitter becomes lower
than the usable level.
While POWER/BATT indicator on the transmitter is
flashing, the RF input indicator on the tuner may light, if
the transmitter locates near the tuner.
Though the RF input indicator lights on the tuner, the
Sony tuner (equipped with muting function) makes neither
noise nor audio output.
•Make sure that the channel selected is the same as that
selected on the tuner used in the same system.
•If there is a TV broadcasting station near by, do not use
the station's channel.
Microphone System
Operation
Channel setting
Microphone connection
If noise is heard
Depending on the environment where the system is
installed, outside noise or radio wave may disrupt the
transmission of certain channels.
To select a channel under this circumstance, turn off the
transmitter. Select a channel on the tuner, at which the RF
indicator is off. (A channel free from noise or radio wave
interference is selected.) Then, set the same channel on the
transmitter.
Sony microphones F-780/740/730/720/710, etc.
Attach a microphone
to the unit directly or
use a microphone
cable with XLR-3-11
and XLR-3-12 type
connectors.

11
US
Use of RF power output switch
The RF power output switch (located inside of the battery
compartment) selects the RF power output either 50 mW or
10 mW. In normal use, set the switch to “50” (factory preset
position).
50 mW output is suitable for optimum transmission over
long working distance.
10 mW output will be suitable for multi-channel operation
to eliminate the interference.
Use of input LEVEL control
When the AF/PEAK indicator lights in green continuously,
the supplied audio signal is continuously over the reference
level. If this occurs, use the input LEVEL control to avoid
sound distortion.
By turning the control to “–10”, the WRT-808A provides 50
dB input attenuation and can be inputted +4 dB (maximum
20 dB) line level signal.
Notes on microphone system operation
•To operate with two or more channels, maintain a distance
of at least 30 cm (one ft.) between each pair of
transmitters.
For details of operation with two or more channels, refer
to the Operating Instructions for the WRR-800A/801A/
805A, etc.
•Ensure that the transmitter set to channels not being used
are either turned off or set to the minimum output level.
•When powering the transmitter on or off, to keep the noise
to a minimum, set the audio output level from the tuner or
mixer to a minimum.
•Powering the transmitter on without checking the channel
selection first may interfere with the operation of other
microphones/transmitters, if the current setting is already
being used.
•To prevent noise generation, keep the transmitters at least
3m (10 feet) away from the tuner antennas when the
system is operated using a group which allows selection of
up to 11 channels.

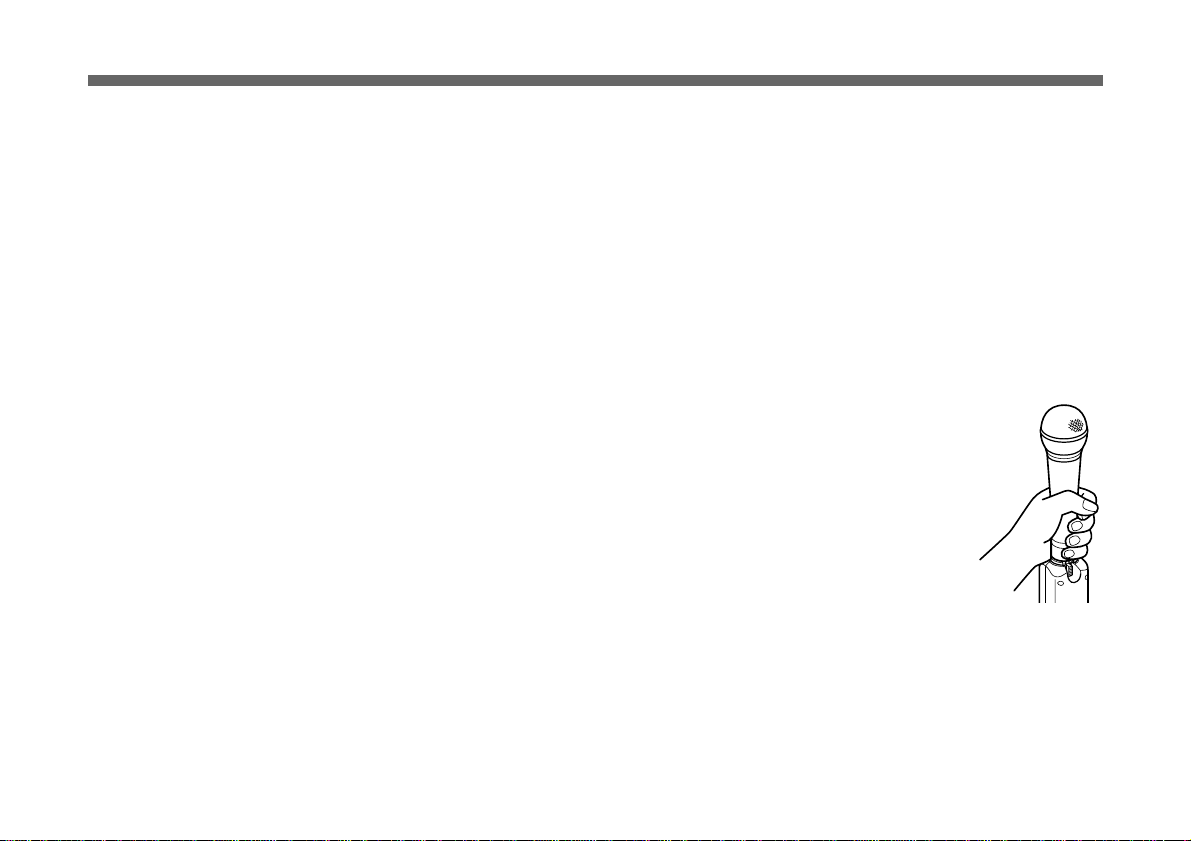

•Do not grip the transmitter while using as it
will significantly degrade good
performance, causing dropouts, etc. Hold
the microphone itself as shown.

12
US
Use of the Soft Case
Using the soft case, you can attach the unit to a belt.
Attaching the unit to a belt Connecting the unit and your microphone
Microphone cable with XLR-3-11 type
and XLR-3-12 type connectors
(available on the market)
Turning the unit
While pressing down the shoe on the case 1,
pull out the belt clip 2.
Detaching the belt clip
1
2

13
US
Specifications
Transmitter and modulation section
Oscillator Crystal controlled PLL synthesizer
Carrier frequencies
U64 model: 770.125 to 781.875 MHz
(94 settings at 125 kHz
intervals)
U66 model: 782.125 to 793.875 MHz
(94 settings at 125 kHz
intervals)
U68 model: 794.125 to 805.875 MHz
(94 settings at 125 kHz intervals)
RF power output 50 mW/10 mW selectable
Frequency stability Within ±0.005%
Tone signal 32.768 kHz
Type of emission 110KF3E
Type of antenna Internal, 1/4- wave length wire
Pre-emphasis 50 µs
Deviation ±5 kHz (–60 dBV1), 1 kHz input,
with 0 dB audio attenuation)
Frequency response 70 to 15,000 Hz
Signal-to-noise ratio 57 dB or more
(A-weighted, with reference
deviation at WRR-800A/801A)
Audio attenuator 0 to 50 dB
Maximum input +26 dBV (1 kHz, with 50 dB audio
attenuation)
Power section
Power requirements 3.0 V DC
(two LR6/size AA alkaline
batteries)
Battery life Approx. 4 hours at 25° C (77° F)
with Sony LR6 alkaline batteries
General
Operating temperature 0° C to +50° C (32° F to 122° F)
Storage temperature –30° C to +60° C (–22° F to +140° F)
Dimensions 40 ×108 ×40 mm (w/h/d)
(15/8 ×43/8×15/8inches)
Mass Approx. 175 g (6 oz) including
batteries
Supplied accessories
Operating Instructions (1)
Soft Case (1)
Design and specifications are subject to change without
notice.
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1) 0 dBV = 1 Vrms

2
FR
Précautions
• Cet appareil est conçu pour utilisation à une température
ambiante de 0 à 50 °C.
• Ne pas placer cet appareil sur ou près des sources de
chaleur comme l’équipement d’éclairage ou les
amplificateurs, ou dans un endroit exposé au soleil ou à
une humidité excessive, au risque d’endommager la
finition extérieure ou les composants internes de
l’appareil.
• Si l’appareil est utilisé dans des endroits très humides ou
poussiéreux, ou en présence d’un gaz actif, en nettoyer la
surface et les connecteurs avec un linge propre et doux
immédiatement après utilisation sans quoi sa durée utile
pourrait être écourtée.
• Ne jamais utiliser de dissolvant organique tel que du
diluant ou du benzène pour le nettoyage, au risque
d’endommager la finition de l’appareil.
• L’ajustement de cet appareil est très précis. Ne pas
modifier les composants internes ni essayer de les réparer.
Français Table des matières
Précautions......................................................................... 2
Aperçu ................................................................................ 3
Canaux sans fil sélectionnables ..................................... 3
Caractéristiques.............................................................. 4
Configuration système ................................................... 5
Identification des composants .......................................... 6
Alimentation électrique..................................................... 7
Réglage des canaux............................................................ 8
Fonctionnement du système de microphone ................... 9
Utilisation de l’étui souple............................................... 11
Spécifications.................................................................... 12
Listes des canaux sans fil .............................................. L-1

3
FR
Modèle U68
Une bande de fréquence de 794 - 806 MHz est assignée au
modèle WRT-808A/68, qui lui permet de fonctionner sur
l’une des 94 fréquences porteuses du plan des canaux
original Sony par incréments de 125 kHz dans la bande des
canaux de télévision 68 et 69.
Pour connaître les canaux sélectionnables, voir “Listes des
canaux sans fil” à la page L-1.
Modèle U66
Une bande de fréquence de 782 -794 MHz est assignée au
modèle WRT-808A/66, qui lui permet de fonctionner sur
l’une des 94 fréquences porteuses du plan des canaux
original Sony par incréments de 125 kHz dans la bande des
canaux de télévision 66 et 67.
Pour connaître les canaux sélectionnables, voir “Listes des
canaux sans fil” à la page L-2.
Modèle U64
Une bande de fréquence de 770 - 782 MHz est assignée au
modèle WRT-808A/64, qui lui permet de fonctionner sur
l’une des 94 fréquences porteuses du plan des canaux
original Sony par incréments de 125 kHz dans la bande des
canaux de télévision 64 et 65.
Pour connaître les canaux sélectionnables, voir “Listes des
canaux sans fil” à la page L-3.
Aperçu
Le WRT-808A est un transmetteur qui convertit un
microphone dynamique portable en microphone sans fil,
assurant ainsi une excellente qualité sonore du microphone
proprement dit tout en offrant la facilité requise pour les
applications de journalisme électronique (“ Electronic News
Gathering ”, ENG) et de production électronique sur site
(“ Electronic Field Production”, EFP). Utilisez ce
transmetteur hautement fiable en combinaison avec un
système de microphone UHF sans fil à bande de 800 MHz
Sony pour vos activités de télédiffusion et de production
cinématographique.
Canaux sans fil sélectionnables
Le transmetteur et le syntoniseur du système de microphone
sans fil sont classés par bande de fréquence.
Une bande de fréquence de 12 MHz (ou deux canaux de
télévision portant des numéros consécutifs, par exemple 68
et 69 sur le modèle WRT-808A/68) est assignée à chaque
modèle de transmetteur et de syntoniseur.
Lors de la configuration d’un système de microphone UHF
sans fil, veillez à combiner un transmetteur et un syntoniseur
ayant le même numéro de canal de télévision.
Français
FR

4
FR
Caractéristiques
Sélection simple de 94 canaux
Le système synthétisé PLL assure une sélection simple de
94 canaux et une compatibilité totale avec le système de
microphone sans fil à 800 MHz Sony.
Connexion simple et fiable
Le WRT-808A peut être adapté à une large variété de
microphone filaires dotés d’un connecteur audio XLR. Cette
connexion fiable permet un fonctionnement exempt de
parasites.
Compact et léger
La technologie de montage à haute densité permet d’obtenir
un transmetteur compact et léger pour des reportages
nécessitant des moyens mobiles ( ENG (journalisme
électronique) et EFP (production électronique sur site)).
Fonctionnement au moyen de piles aisément disponibles
Vous disposez d’approximativement quatre heures
d’utilisation en continu avec deux piles alcalines AA (LR6).
Le convertisseur CC-CC assure une puissance de sortie des
piles uniforme durant toute leur durée de vie.
Information sur le statut des piles sur le transmetteur et
le syntoniseur
Pour prévenir la défaillance des piles, le WRT-808A affiche
le statut des piles au moyen d’une indication par DEL verte,
rouge et clignotante. Environ une heure avant l’épuisement
des piles, le WRT-808A fournit des informations sur l’état
des piles pour activer l’alarme sur le syntoniseur WRR-
800A/801A/805A/850A.
Indication par DEL de l’entrée audio
L’indicateur AF/PEAK vous permet de contrôler d’un seul
coup d’œil la condition du niveau d’entrée audio.
Contrôle continu de l’atténuation d’entrée
Lorsqu’un signal audio d’une puissance excessive est entré,
le niveau d’entrée peut être réglé en continu dans la plage de
0 à 50 dB.
Si vous sélectionnez l’atténuation de 50 dB, le WRT-808A
peut accepter un niveau d’entrée de ligne de +4 dB
(maximum 20 dB).
Puissance de sortie RF sélectionnable
Vous pouvez sélectionner le niveau de sortie RF de 50 mW
ou 10 mW en fonction des conditions d’utilisation.

5
FR
WRT- Bande de fréquence
Configuration système
Aperçu
Le WRT-808A peut également être utilisé avec les
syntoniseurs de déviation UHF synthétisés WRR-800A/
801A et WRR-820A/840A/850A/855A.
a) Ces modèles couvrent uniquement les canaux 68 et 69.
b) Ces modèles requièrent une antenne UHF AN-820A et un diviseur
d’antenne UHF WD-820A UHF.
Transmetteur ou microphone
Désignation de modèle
Syntoniseur
WRR-800A
WRR-801A
WRR-802A
WRR-805A
WRR-810A
WRR-820Ab)
WRR-840Ab)
WRR-850Ab)
WRR-855A
WRR-860Aa)
MB-806A
WRT-805A
WRT-807A
WRT-808A
WRT-810A
WRT-820A
WRT-822A
WRT-830Aa)
WRT-860A
WRT-867Aa)
808A Canaux de télévision Fréquence (MHz)
U64 64 770,125 - 775,875
65 776,125 - 781,875
U66 66 782,125 - 787,875
67 788,125 - 793,875
U68 68 794,125 - 799,875
69 800,125 - 805,875
Modèles Sony à bande de 800 MHz

6
FR
3Indicateur POWER/BATT
4Indicateur AF/PEAK
5Commande de niveau d’entrée
6Commutateur de
sélection de canaux 7Commutateur
de puissance
de sortie RF
Identification des composants
1Connecteur du microphone
Raccordez un microphone dynamique doté d’un connecteur
de type XLR.
2Commutateur POWER
Met le transmetteur sous ou hors tension.
3Indicateur POWER/BATT
Lors de la mise sous tension de l’appareil, l’indicateur
POWER/BATT s’allume en vert. En cours de
fonctionnement, la DEL indique l’état des piles.
Reportez-vous à “Alimentation électrique” à la page 8.
4Indicateur AF (fréquence audio) /PEAK (crête)
L’indicateur AF/PEAK s’allume en vert lorsque le niveau de
la fréquence audio fourni dépasse le niveau de référence. Il
1Connecteur du
microphone
2Commutateur
POWER
Compartiment à piles
s’allume en rouge lorsque le signal atteint le niveau
maximum.
5Commande de niveau d’entrée (LEVEL)
Contrôle le niveau d’atténuation d’entrée.
La position “ –60 ” fournit une atténuation de 60 dB et la
position “ –10 ” une atténuation de 50 dB.
6Commutateur de sélection de canaux
Sélectionne le canal de transmission.
Reportez-vous à “Réglage des canaux” à la page 9.
7Commutateur de puissance de sortie RF
En utilisation normale, mettez le commutateur sur “50”.
Reportez-vous à “Utilisation du commutateur de puissance
de sortie RF” à la page 10.
Bouton de
dégagement du
microphone
(partie inférieure
de l’appareil)

7
FR
Alimentation électrique
Le transmetteur peut fonctionner avec deux piles alcalines
LR6 (AA) pendant environ 4 heures en continu à une
température ambiante de 25°C (77°F).
Mise en place des piles
1Tournez la vis du compartiment à piles dans le sens
antihoraire.
2Introduisez les piles en veillant à faire coïncider les
polarités.
3Refermez le couvercle.
Indication d’alimentation
Lors de la mise sous tension de l’appareil, l’indicateur
POWER/BATT s’allume en vert.
En cours de fonctionnement, l’indicateur POWER/BATT
indique l’état des piles comme illustré ci-dessous.
S’allume en vert: Piles pleines
S’allume en rouge: Les piles sont faibles. Il reste environ
une heure d’utilisation en continu.
Clignote en rouge: Les piles sont presque épuisées.
L’appareil ne fonctionne plus.
Remplacez les piles sans tarder lorsque l’indicateur
POWER/BATT s’allume en rouge ou clignote.
Lorsque l’indicateur POWER/BATT s’allume en rouge sur
cet appareil , l’indication BATT du syntoniseur (WRR-
800A/801A/805A/850A) commence à clignoter en guise
d’avertissement.
Remarque
Il se peut que l’indication soit incorrecte si les piles ne sont
pas neuves lorsqu’elles sont mises en place. Si vous
prévoyez d’utiliser le transmetteur un certain temps, il est
préférable de remplacer les piles par des neuves.
Deux piles LR6 (AA)
alcaline

8
FR
Attention
Désactivez le transmetteur lors du réglage du canal de
transmission afin d’éliminer toute interférence ou parasite
avec d’autres appareils sans fils.
Chaque “canal sans fil” est représenté sur l’appareil par un
numéro de canal télévisé à 2 chiffres suivi d’un autre
numéro à 2 chiffres, par exemple: 69-05.
Réglez les commutateurs de sélection de canal sur la
position encliquetable du numéro du canal désiré à l’aide
d’un tournevis. Le commutateur de gauche sélectionne la
bande TV et le chiffre des dizaines du canal de transmission.
Le commutateur de droite sélectionne le chiffre des unités
du canal de transmission.
Exemple: lorsque le canal 69-05 est sélectionné pour le
modèle U68
68
690
01
1
3
3
4
4
2
237
21
4
9
6
8
0
5
Mettez le commutateur gauche sur “69”, côté “0”.
Mettez le commutateur droit sur “5” .
Pour connaître les canaux sans fil et les fréquences,
reportez-vous aux “ Listes des canaux sans fil ” aux pages
L-1 à L-3.
Remarques sur les piles
• Utilisez des piles alcalines neuves et vérifiez la date
“d’utilisation” recommandée au bas des piles.
• Ne mélangez pas différents types de piles.
• Remplacez toujours les deux piles ensemble.
• Les piles ne sont pas rechargeables.
• Veillez à mettre en place les piles en respectant les
polarités correctes.
• Si vous prévoyez de ne pas utiliser le transmetteur pendant
une période prolongée, retirez-en les piles afin de prévenir
toute fuite des piles. Si les piles fuient, nettoyez le liquide
qui s’est écoulé dans l’appareil. La présence de liquide
dans l’appareil peut provoquer un mauvais contact des
piles. Si les piles présentent des mauvais contacts,
consultez votre revendeur Sony.
Réglage des canaux
