S+S Regeltechnik PREMASGARD SHD Repair manual

PREMASGARD®
SHD
PREMASGARD®
SHD - SD
D G F r
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations!
Vous avez fait l’acquisition d’un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
D
Bedienungs- und Montageanleitung
Druckmessumformer, incl. DIN-Steckdose,
mit aktivem Ausgang
G
Operating Instructions, Mounting & Installation
Pressure measuring transducers, incl. DIN receptacle,
with active output
F
Notice d’instruction
Convertisseur de pression, y compris prise DIN,
avec sortie active
r
Руководство по монтажу и обслуживанию
Преобразователь давления измерительный,
вкл. розетку по стандарту DIN, с активным выходом
SHD
SHD - SD
6002-8900-2011-000 28900-2016 V100 11 ⁄ 2015
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄GERMANY
FON +49 (0) 911 ⁄ 519 47-0
FAX +49 (0) 911 ⁄ 519 47-70
ma[email protected]
www.SplusS.de

PREMASGARD®
SHD
PREMASGARD®
SHD - SD
D G F r

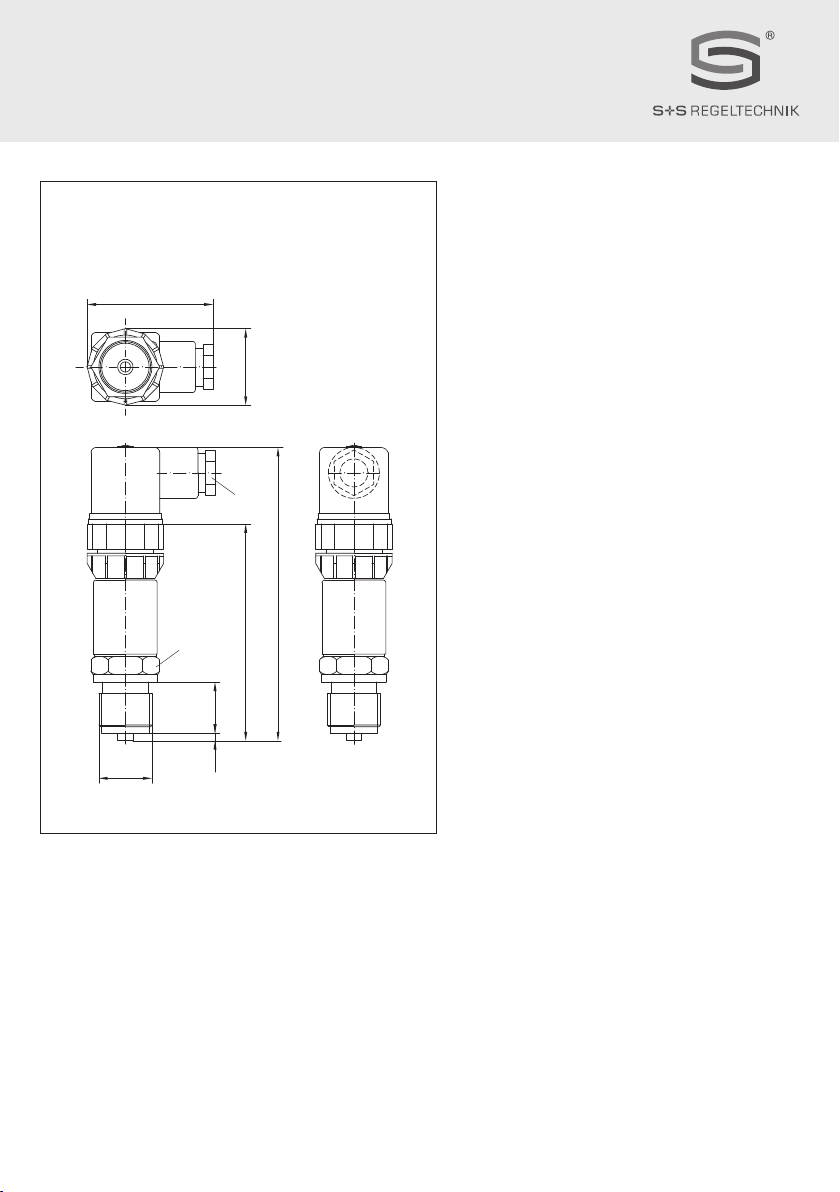

Maßzeichnung SHD
Dimensional drawing SHD - SD
Plan coté
Габаритный чертеж
G1/2
PG11
SW24
85
115
203
30
50

Der Druckmessumformer PREMASGARD
®
SHD misst Relativdrücke im bar-Bereich. Er wandelt die Messgröße in ein Normsignal von 0 -10 V oder
4...20 mA um. Prozessanschluss ist G ½ ". Er ist zur Messung von Drücken in gasförmigen und flüssigen Medien geeignet. Einsatz findet dieser
Drucktransmitter in der Hydraulik, Pneumatik, Prozesstechnik, im Maschinen- und Anlagenbau. Die Druckmesszelle ist dichtungsfrei mit dem
Druckaufnehmer verschweisst.
TECHNISCHE DATEN
Spannungsversorgung: 24 V AC ⁄ DC bei Ausgang 0 -10 V
7 - 33 V DC bei Ausgang 4...20 mA
Messbereiche: siehe Tabelle
(andere Messbereiche auf Anfrage)
Ausgangssignal: 0 -10 V, 3-Leiter, (Bürde > 10kOhm) oder
4...20 mA, 2-Leiter, (Bürde < (UB (V) -7 V) ⁄ 0,02 A ;
RL ist bürdenabhängig
elektrischer Anschluss: Stecker DIN EN 175301-803-A
Druckanschluss: G ½ " hinten dichtend und Manometer (Kombi) mit Profildichtung
FPM spez. ww. G ¼ " DIN 3852
Druckart: relativ
Messprinzip:
Stahlmesszelle
Mediumtemperatur: – 40...+135 °C
Montage: direkt auf Druckleitung
Gehäuse: Edelstahl, Stahltyp 1.4305
Anschlusskopf: Kunststoff, ca. 98 x 50 x 34 mm
messstoffberührende Teile: Edelstahl, Stahltyp 1.4305
Ansprechzeit: 2 ms (typ. 1 ms)
Kennlinie: ± 0,3 %
Überlast: < 6 bar : 5 x EW
> 6 bar : 3 x EW (max. 1500 bar)
Berstdruck: < 6 bar : 10 x EW
> 6 bar : 6 x EW (max. 2500 bar)
Schutzklasse: III (nach EN 60 730)
Schutzart: IP 65 (nach EN 60 529)
Normen: CE-Konformität, elektromagnetische Verträglichkeit
nach EN 61 326, EMV-Richtlinie 2004 ⁄ 108 ⁄ EC
ZUBEHÖR: incl. Steckdose DIN EN 175301-803-A
DPREMASGARD®SHD
Rev. 2016 - V11 DE
Anschlussbild SHD - U Anschlussbild SHD - I
1
23
IN
+–
OUT
GND
3
2
1
Ausgang Druck 0-10V
GND
Versorgungsspannung
UB+ 24V AC/DC
3
2
11
23
IN
+–
OUT
Ausgang Druck 4...20mA
Frei
Versorgungsspannung
UB+ 24V DC
PREMASGARD
®
SHD – Pressure measuring transducers, Premium
Type ⁄
WG01
Measuring
Range
Item No. Type ⁄
WG01
Measuring
Range
Item No.
SHD - U U- variant SHD - I I- variant
SHD-U 1 0...1 bar 1301-2111-0520-220 SHD-I 1 0...1 bar 1301-2112-0520-120
SHD-U 2,5 0...2.5 bar 1301-2111-0530-220 SHD-I 2,5 0...2.5 bar 1301-2112-0530-120
SHD-U 6 0...6 bar 1301-2111-0550-220 SHD-I 6 0...6 bar 1301-2112-0550-120
SHD-U 10 0...10 bar 1301-2111-0560-220 SHD-I 10 0...10 bar 1301-2112-0560-120
SHD-U 16 0...16 bar 1301-2111-0570-220 SHD-I 16 0...16 bar 1301-2112-0570-120
SHD-U 25 0...25 bar 1301-2111-0580-220 SHD-I 25 0...25 bar 1301-2112-0580-120
SHD-U 40 0...40 bar 1301-2111-0590-220 SHD-I 40 0...40 bar 1301-2112-0590-120

Der Druckmessumformer PREMASGARD
®
SHD-SD misst Relativdrücke im bar-Bereich. Er wandelt die Messgröße in ein Normsignal von 0 -10 V
oder 4...20 mA um. Prozessanschluss ist G ½ ". Er findet Anwendung zur Messung von Drücken in gasförmigen und flüssigen Medien. Eingesetzt wird
dieser Drucktransmitter in der Hydraulik, Pneumatik, Prozesstechnik, im Maschinen- und Anlagenbau.
Nicht geeignet für Ammoniak und Freone !
TECHNISCHE DATEN
Spannungsversorgung: 24 V AC ⁄ DC bei Ausgang 0 -10 V
7 - 33 V DC bei Ausgang 4...20 mA
Messbereiche: siehe Tabelle
(andere Messbereiche auf Anfrage)
Ausgangssignal: 0 -10 V, 3-Leiter, (Bürde > 10kOhm) oder
4...20 mA, 2-Leiter, (Bürde < (UB (V) -7 V) ⁄ 0,02 A;
RL ist bürdenabhängig
elektrischer Anschluss: Stecker DIN EN 175301-803-A
Druckanschluss: G ½ " hinten dichtend und Manometer (Kombi) mit Profildichtung
FPM spez. ww. G ¼ " DIN 3852
Druckart: relativ
Messprinzip:
Keramikmesszelle
Mediumtemperatur: –15...+ 125 °C
Montage: direkt auf Druckleitung
Gehäuse: Edelstahl, Stahltyp 1.4305
Anschlusskopf: Kunststoff, ca. 98 x 50 x 34 mm
messstoffberührende Teile: Druckanschluss aus Edelstahl, Stahltyp 1.4305, AISI 303;
Messelement aus Keramik Al203(96%); Dichtmaterial aus FPM (Viton)
Ansprechzeit: 2 ms (typ. 1 ms)
Lastwechsel: < 100 Hz
Kennlinie: ± 0,3 %
Überlast ⁄ Berstdruck: < 4 bar : 3 x FS
> 4 bar : 2,5 x FS
Schutzklasse: III (nach EN 60 730)
Schutzart: IP 65 (nach EN 60 529)
Normen: CE-Konformität, elektromagnetische Verträglichkeit
nach EN 61 326, EMV-Richtlinie 2004 ⁄ 108 ⁄ EC
ZUBEHÖR: incl. Steckdose DIN EN 175301-803-A
DPREMASGARD®SHD - SD
Rev. 2016 - V11 DE
Anschlussbild SHD - SD - U Anschlussbild SHD - SD - I
1
23
IN
+–
OUT
GND
3
2
1
Ausgang Druck 0-10V
GND
Versorgungsspannung
UB+ 24V AC/DC
3
2
11
23
IN
+–
OUT
Ausgang Druck 4...20mA
Frei
Versorgungsspannung
UB+ 24V DC
PREMASGARD
®
SHD - SD – Druckmessumformer, Standard
Typ ⁄
WG01
Mess-
bereich
Art.-Nr. Typ ⁄
WG01
Mess-
bereich
Art.-Nr.
SHD - SD - U U- Variante SHD - SD - I I- Variante
SHD-SD-U 6 0...6 bar 1301-2121-0550-120 SHD-SD-I 6 0...6 bar 1301-2122-0550-000
SHD-SD-U 10 0...10 bar 1301-2121-0560-120 SHD-SD-I 10 0...10 bar 1301-2122-0560-000
SHD-SD-U 16 0...16 bar 1301-2121-0570-120 SHD-SD-I 16 0...16 bar 1301-2122-0570-000

Als AGB gelten ausschließlich unsere sowie die gültigen „Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie“
(ZVEI Bedingungen) zuzüglich der Ergänzungsklausel „Erweiterter Eigentumsvorbehalt“.
Außerdem sind folgende Punkte zu beachten:
– Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten!
– Der Anschluss der Geräte darf nur an Sicherheitskleinspannung und im spannungslosen Zustand erfolgen. Um Schäden und Fehler am Gerät
(z.B. durch Spannungsinduktion) zu verhindern, sind abgeschirmte Leitungen zu verwenden, eine Parallelverlegung zu stromführenden Leitungen zu
vermeiden und die EMV- Richtlinien zu beachten.
– Dieses Gerät ist nur für den angegebenen Verwendungszweck zu nutzen, dabei sind die entsprechenden Sicherheitsvorschriften des VDE,
der Länder, ihrer Überwachungsorgane, des TÜV und der örtlichen EVU zu beachten.
Der Käufer hat die Einhaltung der Bau- und Sicherungsbestimmung zu gewährleisten und Gefährdungen aller Art zu vermeiden.
– Für Mängel und Schäden, die durch unsachgemäße Verwendung dieses Gerätes entstehen, werden keinerlei Gewährleistungen und Haftungen
übernommen.
– Folgeschäden, welche durch Fehler an diesem Gerät entstehen, sind von der Gewährleistung und Haftung ausgeschlossen.
– Die Installation der Geräte darf nur durch Fachpersonal erfolgen.
– Es gelten ausschließlich die technischen Daten und Anschlussbedingungen der zum Gerät gelieferten Montage- und Bedienungsanleitung,
Abweichungen zur Katalogdarstellung sind nicht zusätzlich aufgeführt und im Sinne des technischen Fortschritts und der stetigen Verbesserung
unserer Produkte möglich.
– Bei Veränderungen der Geräte durch den Anwender entfallen alle Gewährleistungsansprüche.
– Dieses Gerät darf nicht in der Nähe von Wärmequellen (z.B. Heizkörpern) oder deren Wärmestrom eingesetzt werden, eine direkte Sonnen-
einstrahlung oder Wärmeeinstrahlung durch ähnliche Quellen (starke Leuchte, Halogenstrahler) ist unbedingt zu vermeiden.
– Der Betrieb in der Nähe von Geräten, welche nicht den EMV- Richtlinien entsprechen, kann zur Beeinflussung der Funktionsweise führen.
– Dieses Gerät darf nicht für Überwachungszwecke, welche ausschließlich dem Schutz von Personen gegen Gefährdung oder Verletzung dienen und
nicht als Not-Aus-Schalter an Anlagen und Maschinen oder vergleichbare sicherheitsrelevante Aufgaben verwendet werden.
– Die Gehäuse- und Gehäusezubehörmaße können geringe Toleranzen zu den Angaben dieser Anleitung aufweisen.
– Veränderungen dieser Unterlagen sind nicht gestattet.
– Reklamationen werden nur vollständig in Originalverpackung angenommen.
Vor der Installation und Inbetriebnahme ist diese Anleitung zu lesen und die alle darin gemachten Hinweise sind zu beachten!
DWichtige Hinweise

GPREMASGARD®SHD
Rev. 2016 - V11 GB
Connecting diagram SHD - U Connecting diagram SHD - I
1
23
IN
+–
OUT
GND
3
2
1
Output pressure 0-10 V
GND
Supply voltage
UB+ 24V AC/DC
3
2
11
23
IN
+–
OUT
Output pressure 4...20mA
Free
Supply voltage
UB+ 24V DC
PREMASGARD
®
SHD – Pressure measuring transducers, Premium
Type ⁄
WG01
Measuring
Range
Item No. Type ⁄
WG01
Measuring
Range
Item No.
SHD - U U- variant SHD - I I- variant
SHD-U 1 0...1 bar 1301-2111-0520-220 SHD-I 1 0...1 bar 1301-2112-0520-120
SHD-U 2,5 0...2.5 bar 1301-2111-0530-220 SHD-I 2,5 0...2.5 bar 1301-2112-0530-120
SHD-U 6 0...6 bar 1301-2111-0550-220 SHD-I 6 0...6 bar 1301-2112-0550-120
SHD-U 10 0...10 bar 1301-2111-0560-220 SHD-I 10 0...10 bar 1301-2112-0560-120
SHD-U 16 0...16 bar 1301-2111-0570-220 SHD-I 16 0...16 bar 1301-2112-0570-120
SHD-U 25 0...25 bar 1301-2111-0580-220 SHD-I 25 0...25 bar 1301-2112-0580-120
SHD-U 40 0...40 bar 1301-2111-0590-220 SHD-I 40 0...40 bar 1301-2112-0590-120
The pressure measuring transducer PREMASGARD
®
SHD measures relative pressures in the bar range. It converts the measurand pressure
into standard signals of 0 -10 V or 4...20 mA. Process connection is G ½ " straight external pipe thread. SHD is used for pressure measurement in
gaseous and liquid media. Applications of this pressure transmitter are in hydraulics, pneumatics, process technology, in mechanical and plant
engineering. The pressure measuring cell is gasketless welded together with the pressure pick-up.
TECHNICAL DATA
Power supply: 24 V AC ⁄ DC for output 0 –10 V
7 - 33 V DC for output 4 ... 20 mA
Measuring ranges: see table (other ranges upon request)
Output signal: 0 -10 V, 3-wire, (working resistance > 10kOhm) or
4 ... 20 mA, 2-wire, (working resistance < (UB (V) -7 V) ⁄ 0.02 A ;
RL depending on working resistance
Electrical connection: plug connector DIN EN 175301-803-A
Pressure connection: G ½ " sealing at the back, and manometer (combined) with profile
gasket FPM, special WW G ¼ " DIN 3852
Type of pressure: relative
Measuring principle:
steel measuring cell
Temperature of medium: – 40...+135 °C
Mounting: directly on pressure line
Enclosure: stainless steel 1.4305
Connecting head: plastic, approx. 98 x 50 x 34 mm
Medium contacting parts: stainless steel 1.4305
Response time: 2 ms (1 ms typical)
Characteristic line: ± 0.3 %
Overload range: < 6 bar: 5 x of final value
> 6 bar: 3 x of final value (max. 1500 bar)
Bursting pressure: < 6 bar: 10 x of final value
> 6 bar: 6 x of final value (max. 2500 bar)
Protection class: III (according to EN 60 730)
Protection type: IP 65 (according to EN 60 529)
Standards: CE conformity, electromagnetic compatibility according to EN 61 326,
EMC directive 2004 ⁄ 108 ⁄ EC
ACCESSORIES: incl. receptacle DIN EN 175301-803-A

The pressure measuring transducer PREMASGARD
®
SHD-SD measures relative pressures in the bar range. It converts the measurand pressure
into standard signals of 0 -10 V or 4...20 mA. Process connection is G ½" straight external pipe thread. SHD-SD is used for pressure measurement
in gaseous and liquid media. Applications of this pressure transmitter are in hydraulics, pneumatics, process technology, in mechanical and plant
engineering.
Not applicable for ammonia and Freon!
TECHNICAL DATA
Power supply: 24 V AC ⁄ DC for output 0 -10 V
7 - 33 V DC for output 4 ... 20 mA
Measuring ranges: see table (other ranges upon request)
Output signal: 0-10 V, 3-wire, (working resistance > 10kOhm) or
4... 20 mA, 2-wire, (working resistance < (UB (V) -7 V) ⁄ 0,02 A ;
RL depending on working resistance
Electrical connection: plug connector DIN EN 175301-803-A
Pressure connection: G ½ " sealing at the back, and manometer (combined) with profile
gasket FPM, special WW G ¼ " DIN 3852
Type of pressure: relative
Measuring principle:
ceramic measuring cell
Temperature of medium: –15...+ 125 °C
Mounting: directly on pressure line
Enclosure: stainless steel 1.4305
Connecting head: plastic, approx. 98 x 50 x 34 mm
Medium contacting parts: stainless steel type 1.4305, AISI 303;
measuring element ceramic Al203 (96%); sealing material FPM (Viton)
Response time: 2 ms (1 ms typical)
Load changes: < 100 Hz
Characteristic line: ± 0.3 %
Overload range/ < 4 bar: 3 x FS
Bursting pressure: > 4 bar: 2.5 x FS
Protection class: III (according to EN 60 730)
Protection type: IP 65 (according to EN 60 529)
Standards: CE conformity, electromagnetic compatibility according to EN 61 326,
EMC directive 2004 ⁄ 108 ⁄ EC
ACCESSORIES: incl. receptacle DIN EN 175301-803-A
GPREMASGARD®SHD - SD
Rev. 2016 - V11 GB
Connecting diagram SHD - SD - U Connecting diagram SHD - SD - I
1
23
IN
+–
OUT
GND
3
2
1
Output pressure 0-10 V
GND
Supply voltage
UB+ 24V AC/DC
3
2
11
23
IN
+–
OUT
Output pressure 4...20mA
Free
Supply voltage
UB+ 24V DC
PREMASGARD
®
SHD - SD – Pressure measuring transducers, Standard
Type ⁄
WG01
Measuring
Range
Item No. Type ⁄
WG01
Measuring
Range
Item No.
SHD - SD - U U- variant SHD - SD - I I -variant
SHD-SD-U 6 0...6 bar 1301-2121-0550-120 SHD-SD-I 6 0...6 bar 1301-2122-0550-000
SHD-SD-U 10 0...10 bar 1301-2121-0560-120 SHD-SD-I 10 0...10 bar 1301-2122-0560-000
SHD-SD-U 16 0...16 bar 1301-2121-0570-120 SHD-SD-I 16 0...16 bar 1301-2122-0570-000

GGeneral notes
Our “General Terms and Conditions for Business“ together with the “General Conditions for the Supply of Products and Services of the Electrical
and Electronics Industry“ (ZVEI conditions) including supplementary clause “Extended Retention of Title“ apply as the exclusive terms and conditions.
In additionIn addition, the following points are to be observed:
– These instructions must be read before installation and putting in operation and all notes provided therein are to be regarded!
– Devices must only be connected to safety extra-low voltage and under dead-voltage condition. To avoid damages and errors the device
(e.g. by voltage induction) shielded cables are to be used, laying parallel with current-carrying lines is to be avoided, and EMC directives are to
be observed.
– This device shall only be used for its intended purpose. Respective safety regulations issued by the VDE, the states, their control authorities,
the TÜV and the local energy supply company must be observed. The purchaser has to adhere to the building and safety regulations and has to
prevent perils of any kind.
– No warranties or liabilities will be assumed for defects and damages arising from improper use of this device.
– Consequential damages caused by a fault in this device are excluded from warranty or liability.
– These devices must be installed by authorised specialists only.
– The technical data and connecting conditions of the mounting and operating instructions delivered together with the device are exclusively
valid. Deviations from the catalogue representation are not explicitly mentioned and are possible in terms of technical progress and continuous
improvement of our products.
– In case of any modifications made by the user, all warranty claims are forfeited.
– This device must not be installed close to heat sources (e.g. radiators) or be exposed to their heat flow. Direct sun irradiation or heat
irradiation by similar sources (powerful lamps, halogen spotlights) must absolutely be avoided.
– Operating this device close to other devices that do not comply with EMC directives may influence functionality.
– This device must not be used for monitoring applications, which solely serve the purpose of protecting persons against hazards or injury,
or as an EMERGENCY STOP switch for systems or machinery, or for any other similar safety-relevant purposes.
– Dimensions of enclosures or enclosure accessories may show slight tolerances on the specifications provided in these instructions.
– Modifications of these records are not permitted.
– In case of a complaint, only complete devices returned in original packing will be accepted.
These instructions must be read before installation and putting in operation and all notes provided therein are to be regarded!

Le convertisseur de pression PREMASGARD
®
SHD mesure les pressions relatives dans la plage de pression en bar. Il convertit la grandeur de
mesure en un signal normalisé de 0 -10 V ou de 4...20 mA. Raccordement process : G ½ ". Il est conçu pour la mesure de pressions en milieux gazeux
et liquides. Ce transmetteur de pression est utilisé pour les applications hydrauliques et pneumatiques, les systèmes de conduite de processus
industriels, la construction mécanique. La cellule de mesure de pression est soudée sans joint sur le capteur de pression.
CARACTÉRISTIQUES TECHNIQUES
Tension d’alimentation : 24 V ca ⁄ cc pour sortie 0 -10 V
7 - 33 V cc pour sortie 4 ... 20 mA
Plages de mesure : voir tableau (d’autres plages de mesure sur demande)
Signal de sortie : 0 -10V, 3 fils, (charge > 10 kOhm) ou
4 ...20 mA, 2 fils, (charge < (UB (V) -7V) ⁄ 0,02 A ; RL dépend de la charge
Raccordement électrique : prise DIN EN 175301-803-A
Prise de pression : G ½ " étanchéité à l'arrière et manomètre (combiné) avec joint profilé
FPM spécial ou au choix, G ¼ " DIN 3852
Type de pression : relative
Principe de mesure :
cellule de mesure en acier
Température du milieu : – 40 ... +135 °C
Montage : directement sur la conduite sous pression
Boîtier : acier inox de type 1.4305
Tête de raccordement : matière plastique, env. 98 x 50 x 34 mm
Parties en contact
avec le milieu : acier inox de type 1.4305
Temps de réponse : 2 ms (temps caractéristique 1ms)
Ligne caractéristique : ± 0,3 %
Surcharge : < 6 bars : 5x pleine échelle
> 6 bars : 3x pleine échelle (max. 1500 bars)
Pression d'éclatement : < 6 bars : 10x pleine échelle
> 6 bars : 6x pleine échelle (max. 2500 bars)
Classe de protection : III (selon EN 60 730)
Indice de protection : IP 65 (selon EN 60 529)
Normes : conformité CE, compatibilité électromagnétique
selon EN 61 326, Directive « CEM » 2004 ⁄ 108 ⁄ CE
ACCESSOIRES : y compris prise DIN EN 175301-803-A
FPREMASGARD®SHD
Rev. 2016 - V11 FR
Schéma de raccordement SHD - U Schéma de raccordement SHD - I
1
23
IN
+–
OUT
GND
3
2
1
Output pressure 0-10 V
GND
Supply voltage
UB+ 24V AC/DC
3
2
11
23
IN
+–
OUT
Output pressure 4...20mA
Free
Supply voltage
UB+ 24V DC
PREMASGARD
®
SHD – Convertisseur de pression, Premium
Désignation ⁄
WG01
plage de
mesure
référence Désignation ⁄
WG01
plage de
mesure
référence
SHD - U variante U SHD - I variante I
SHD-U 1 0...1 bar 1301-2111-0520-220 SHD-I 1 0...1 bar 1301-2112-0520-120
SHD-U 2,5 0...2,5 bar 1301-2111-0530-220 SHD-I 2,5 0...2,5 bar 1301-2112-0530-120
SHD-U 6 0...6 bar 1301-2111-0550-220 SHD-I 6 0...6 bar 1301-2112-0550-120
SHD-U 10 0...10 bar 1301-2111-0560-220 SHD-I 10 0...10 bar 1301-2112-0560-120
SHD-U 16 0...16 bar 1301-2111-0570-220 SHD-I 16 0...16 bar 1301-2112-0570-120
SHD-U 25 0...25 bar 1301-2111-0580-220 SHD-I 25 0...25 bar 1301-2112-0580-120
SHD-U 40 0...40 bar 1301-2111-0590-220 SHD-I 40 0...40 bar 1301-2112-0590-120

Le convertisseur de pression PREMASGARD
®
SHD-SD mesure les pressions relatives dans la plage de pression bar. Il convertit la grandeur de
mesure en un signal normalisé de 0 - 10 V ou de 4...20 mA. Raccordement process : G ½". Il est conçu pour la mesure de pressions en milieux gazeux
et liquides. Ce transmetteur de pression est utilisé pour des applications hydrauliques et pneumatiques, les systèmes de conduite de processus
industriels, la construction mécanique. Ne pas utiliser pour gaz ammoniacs et fréons !
CARACTÉRISTIQUES TECHNIQUES
Tension d’alimentation : 24 V ca ⁄ cc pour sortie 0 -10 V
7 - 33 V cc pour sortie 4 ... 20 mA
Plages de mesure : voir tableau (d’autres plages de mesure sur demande)
Signal de sortie : 0 -10V, 3 fils, (charge > 10kOhm) ou
4 ...20 mA, 2 fils, (charge < (UB (V) -7V) ⁄ 0,02 A ; RL dépend de la charge
Raccordement électrique : Prise DIN EN 175301-803-A
Prise de pression : G ½ " avec étanchéité à l'arrière et manomètre (combiné) avec joint profilé
FPM spécial ou, au choix, G ¼ " DIN 3852
Type de pression : relative
Principe de mesure :
cellule de mesure en céramique
Température du milieu : –15...+ 125 °C
Montage : directement sur la conduite sous pression
Boîtier : acier inox de type 1.4305
Tête de raccordement : matière plastique, env. 98 x 50 x 34 mm
Parties en contact raccord de pression en acier inox, de type 1.4305, AISI 303;
avec le milieu : Elément de mesure en céramique Al203 (96%); matériau d'étanchéité en FPM (Viton)
Temps de réponse : 2 ms (temps caractéristique 1 ms)
Alternance de charge : < 100 Hz
Ligne caractéristique : ± 0,3 %
Surcharge ⁄
pression d'éclatement : < 4 bars : 3 x pleine échelle
> 4 bars : 2,5 x pleine échelle
Classe de protection : III (selon EN 60 730)
Indice de protection : IP 65 (selon EN 60 529)
Normes : conformité CE, compatibilité électromagnétique
selon EN 61 326 , Directive « CEM » 2004 ⁄ 108 ⁄ CE
ACCESSOIRES : y compris prise DIN EN 175301-803-A
FPREMASGARD®SHD - SD
Rev. 2016 - V11 FR
Schéma de raccordement SHD - SD - U Schéma de raccordement SHD - SD - I
1
23
IN
+–
OUT
GND
3
2
1
Output pressure 0-10 V
GND
Supply voltage
UB+ 24V AC/DC
3
2
11
23
IN
+–
OUT
Output pressure 4...20mA
Free
Supply voltage
UB+ 24V DC
PREMASGARD
®
SHD - SD – Convertisseur de pression, Standard
Désignation ⁄
WG01
plage de
mesure
référence Désignation ⁄
WG01
plage de
mesure
référence
SHD - SD - U variante U SHD - SD - I variante I
SHD-SD-U 6 0...6 bar 1301-2121-0550-120 SHD-SD-I 6 0...6 bar 1301-2122-0550-000
SHD-SD-U 10 0...10 bar 1301-2121-0560-120 SHD-SD-I 10 0...10 bar 1301-2122-0560-000
SHD-SD-U 16 0...16 bar 1301-2121-0570-120 SHD-SD-I 16 0...16 bar 1301-2122-0570-000

FGénéralités
Seules les CGV de la société S+S, les «Conditions générales de livraison du ZVEI pour produits et prestations de l’industrie électronique» ainsi que la
clause complémentaire « Réserve de propriété étendue» s’appliquent à toutes les relations commerciales entre la société S+S et ses clients.
Il convient en outre de respecter les points suivants :
– Avant de procéder à toute installation et à la mise en service, veuillez lire attentivement la présente notice et toutes les consignes qui y sont
précisées !
– Les raccordements électriques doivent être exécutés HORS TENSION. Ne branchez l’appareil que sur un réseau de très basse tension de sécurité.
Pour éviter des endommagements ⁄ erreurs sur l’appareil (par ex. dus à une induction de tension parasite), il est conseillé d’utiliser des câbles
blindés, ne pas poser les câbles de sondes en parallèle avec des câbles de puissance, les directives CEM sont à respecter.
– Cet appareil ne doit être utilisé que pour l’usage qui est indiqué en respectant les règles de sécurité correspondantes de la VDE, des Länders,
de leurs organes de surveillance, du TÜV et des entreprises d’approvisionnement en énergie locales. L’acheteur doit respecter les dispositions
relatives à la construction et à la sécurité et doit éviter toutes sortes de risques.
– Nous déclinons toute responsabilité ou garantie pour les défauts et dommages résultant d’une utilisation inappropriée de cet appareil.
– Nous déclinons toute responsabilité ou garantie au titre de tout dommage consécutif provoqué par des erreurs commises sur cet appareil.
– L’installation des appareils doit être effectuée uniquement par un spécialiste qualifié.
– Seules les données techniques et les conditions de raccordement indiquées sur la notice d’instruction accompagnant l’appareil sont applicables,
des différences par rapport à la présentation dans le catalogue ne sont pas mentionnées explicitement et sont possibles suite au progrès technique
et à l’amélioration continue de nos produits.
– En cas de modifications des appareils par l’utilisateur, tous droits de garantie ne seront pas reconnus.
– Cet appareil ne doit pas être utilisé à proximité des sources de chaleur (par ex. radiateurs) ou de leurs flux de chaleur, il faut impérativement éviter
un ensoleillement direct ou un rayonnement thermique provenant de sources similaires (lampes très puissantes, projecteurs à halogène).
– L’utilisation de l’appareil à proximité d’appareils qui ne sont pas conformes aux directives « CEM » pourra nuire à son mode de fonctionnement.
– Cet appareil ne devra pas être utilisé à des fins de surveillance qui visent uniquement à la protection des personnes contre les dangers ou les
blessures ni comme interrupteur d’arrêt d’urgence sur des installations ou des machines ni pour des fonctions relatives à la sécurité comparables.
– Il est possible que les dimensions du boîtier et des accessoires du boîtier divergent légèrement des indications données dans cette notice.
– Il est interdit de modifier la présente documentation.
– En cas de réclamation, les appareils ne sont repris que dans leur emballage d’origine et si tous les éléments de l’appareil sont complets.
Avant de procéder à toute installation et à la mise en service, veuillez lire attentivement la présente notice et toutes les consignes qui
y sont précisées !

Измерительные преобразователи давления PREMASGARD
®
SHD предназначены для измерения относительного давления в газообразных и
жидких средах. Измеренные величины преобразуются в сигналы 0–10 В или 4 ...20 мА. Монтаж через резьбу G ½дюйма. Находят применение
в гидравлике, пневматике, управлении производственными процессами, в машиностроении и производстве различного оборудования. Ячейка
измерения давления приварена к датчику без применения уплотнений.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение питания: 24 В перем. ⁄ пост. тока при выходном сигнале 0–10B
7–33 В пост. тока при выходном сигнале 4 ...20 мА
Диапазон измерения: см. таблицу
(другие диапазоны– по запросу)
Выходной сигнал: 0–10 В, 3 провода, (нагрузка > 10кОм) или
4 ... 20 мА, 2 провода, (нагрузка < (UB (В) -7 В) ⁄ 0,02 A ; RL зависит от нагрузки
Эл. подключение: штекер по DIN EN 175301-803-A
Подвод давления: G½дюйма с уплотнением сзади и манометром с профильным уплотнением
FPM спец. на выбор G ¼дюйма DIN 3852
Тип давления: относительное
Принцип измерения:
стальная измерительная ячейка
Температура среды: −40 ... +135 °C
Монтаж: непосредственно на напорной магистрали
Корпус: высококачественная сталь, марка 1.4305
Присоединительная головка: пластик, прибл. 98 x 50 x 34 мм
Детали, соприкасающиеся
со средой: высококачественная сталь, марка 1.4305
Время срабатывания: 2 мс (тип. 1 мс)
Характеристика: ±0,3 %
Перегрузка: < 6 бар: 5 верх. предел. знач.
> 6 бар: 3 верх. предел. знач. (макс. 1500бар)
Разрушающее давление: < 6 бар: 10 верх. предел. знач.
> 6 бар: 6 верх. предел. знач. (макс. 2500бар)
Класс защиты: III (согласно EN 60730)
Степень защиты: IP 65 (согласно EN 60 529)
Нормы: соответствие CE-нормам, электромагнитная совместимость
согласно EN 61326, директива 2004 ⁄ 108 ⁄ EC
ПРИНАДЛЕЖНОСТИ: включая розетку по DIN EN 175301-803-A
rPREMASGARD®SHD
Rev. 2016 - V11 RU

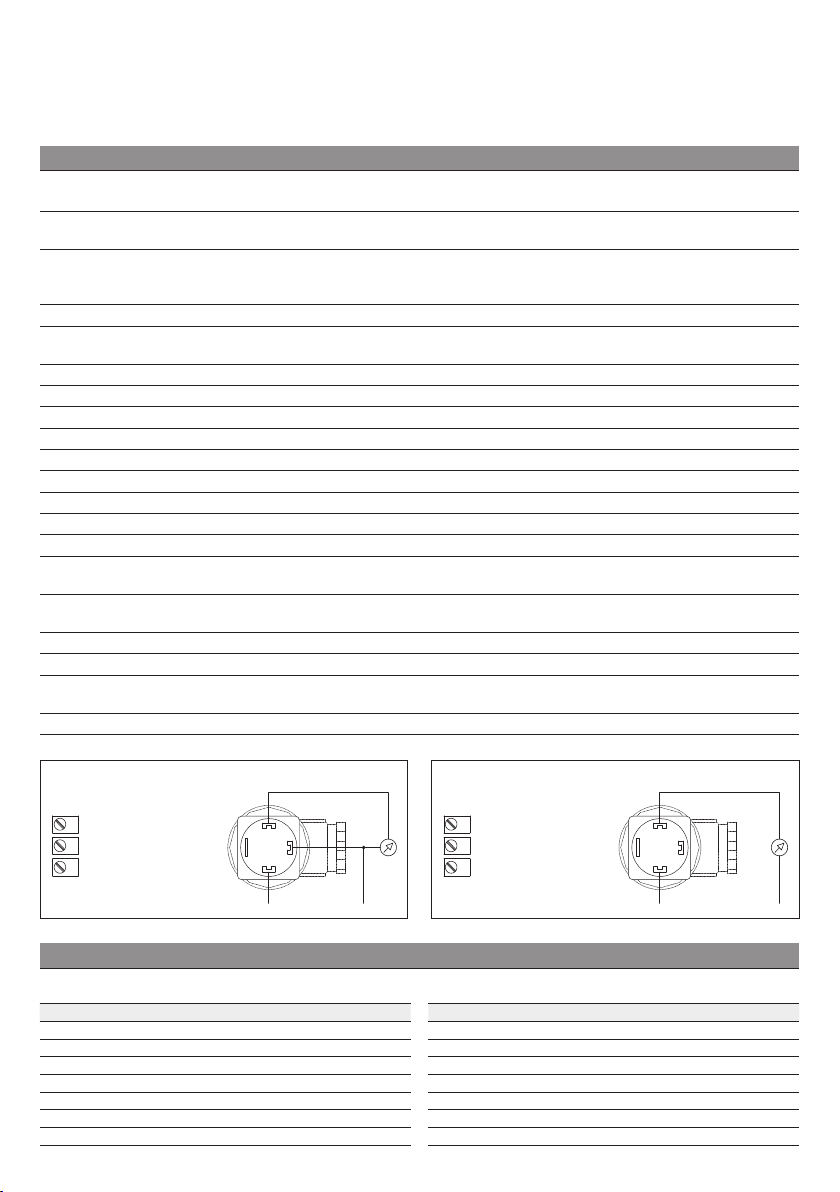

Схема соединения SHD - U Схема соединения SHD - I
1
23
IN
+–
OUT
GND
3
2
1
Output pressure 0-10 V
GND
Supply voltage
UB+ 24V AC/DC
3
2
11
23
IN
+–
OUT
Output pressure 4...20mA
Free
Supply voltage
UB+ 24V DC
PREMASGARD
®
SHD – Преобразователь давления измерительный, Premium
Тип ⁄
WG01
Диапазон
измерения
Арт. № Тип ⁄
WG01
Диапазон
измерения
Арт. №
SHD - U Вариант U SHD - I Вариант I
SHD-U 1 0...1 бар 1301-2111-0520-220 SHD-I 1 0...1 бар 1301-2112-0520-120
SHD-U 2,5 0...2,5 бар 1301-2111-0530-220 SHD-I 2,5 0...2,5 бар 1301-2112-0530-120
SHD-U 6 0...6 бар 1301-2111-0550-220 SHD-I 6 0...6 бар 1301-2112-0550-120
SHD-U 10 0...10 бар 1301-2111-0560-220 SHD-I 10 0...10 бар 1301-2112-0560-120
SHD-U 16 0...16 бар 1301-2111-0570-220 SHD-I 16 0...16 бар 1301-2112-0570-120
SHD-U 25 0...25 бар 1301-2111-0580-220 SHD-I 25 0...25 бар 1301-2112-0580-120
SHD-U 40 0...40 бар 1301-2111-0590-220 SHD-I 40 0...40 бар 1301-2112-0590-120

Измерительные преобразователи давления относительного PREMASGARD
®
SHD-SD предназначены для измерения давления в газообразных и
жидких средах. Измеренные величины преобразуются в сигналы 0–10 В или 4 ... 20 мА. Монтаж через резьбу G ½ дюйма. Находит применение в
гидравлике, пневматике, управлении производственными процессами, в машиностроении и производстве различного оборудования— для статических
и динамических измерений.
Непригоден для аммиака и фреонов!
ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение питания: 24 В перем. ⁄ пост. тока при выходном сигнале 0–10B
7–33 В пост. тока при выходном сигнале 4 ...20 мА;
Диапазон измерения: см. таблицу (другие диапазоны– по запросу)
Выходной сигнал: 0–10 В, 3 провода, (нагрузка > 10кОм) или
4 ... 20 мА, 2 провода, (нагрузка < (UB (В) -7 В) ⁄ 0,02 A; RL зависит от нагрузки
Эл. подключение: штекер по DIN EN 175301-803-A
Подвод давления: G ½дюйма с уплотнением сзади и манометром с профильным уплотнением
FPM спец. на выбор G ¼дюйма DIN 3852
Тип давления: относительное
Принцип измерения:
керамическая измерительная ячейка
Температура среды: −15 ... +125 °C
Монтаж: непосредственно на напорной магистрали
Корпус: высококачественная сталь, марка 1.4305
Присоединительная головка: пластик, прибл. 98 x 50 x 34 мм
Детали, соприкасающиеся подвод давления из высококачественной стали, марка 1.4305, AISI 303;
со средой: чувствительный элемент из керамики Al203(96 %);
уплотнения из FPM (Viton)
Время срабатывания: < 2 мс (тип. 1 мс)
Изменение нагрузки: < 100 Гц
Характеристика: ±0,3 %
Перегрузка ⁄
разрушающее давление: < 4 бар : 3 x FS
> 4 бар : 2,5 x FS
Класс защиты: III (согласно EN 60730)
Степень защиты: IP 65 (согласно EN 60 529)
Нормы: соответствие CE-нормам, электромагнитная совместимость согласно EN 61326,
директива 2004 ⁄ 108 ⁄ EC «Электромагнитная совместимость»
ПРИНАДЛЕЖНОСТИ: включая розетку по DIN EN 175301-803-A
rPREMASGARD®SHD - SD
Rev. 2016 - V11 RU

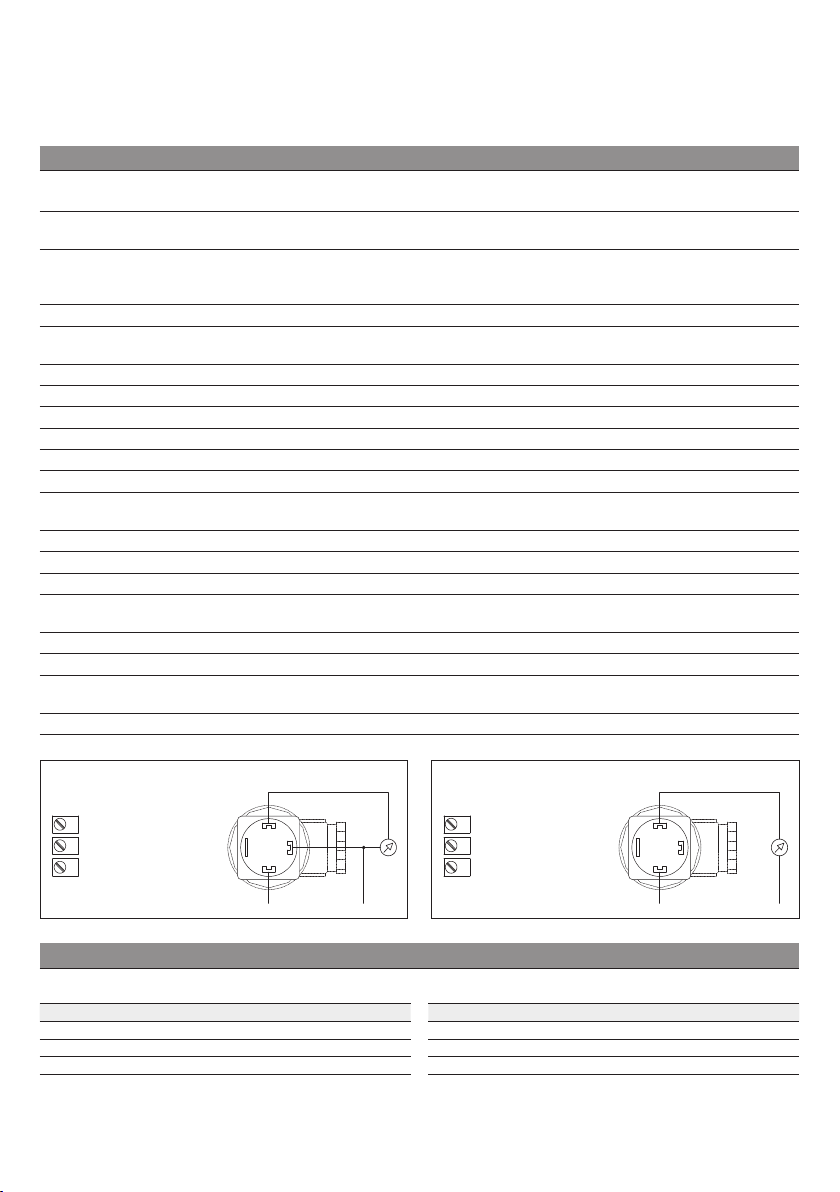

Схема соединения SHD - SD - U Схема соединения SHD - SD - I
1
23
IN
+–
OUT
GND
3
2
1
Output pressure 0-10 V
GND
Supply voltage
UB+ 24V AC/DC
3
2
11
23
IN
+–
OUT
Output pressure 4...20mA
Free
Supply voltage
UB+ 24V DC
PREMASGARD
®
SHD - SD – Преобразователь давления измерительный, Standard
Тип ⁄
WG01
Диапазон
измерения
Арт. № Тип ⁄
WG01
Диапазон
измерения
Арт. №
SHD - SD - U Вариант U SHD - SD - I Вариант I
SHD-SD-U 6 0...6 бар 1301-2121-0550-120 SHD-SD-I 6 0...6 бар 1301-2122-0550-000
SHD-SD-U 10 0...10 бар 1301-2121-0560-120 SHD-SD-I 10 0...10 бар 1301-2122-0560-000
SHD-SD-U 16 0...16 бар 1301-2121-0570-120 SHD-SD-I 16 0...16 бар 1301-2122-0570-000

rУказания к продуктам
В качестве Общих Коммерческих Условий имеют силу исключительно наши Условия, а также действительные «Общие условия поставки продукции
и услуг для электрической промышленности» (ZVEI) включая дополнительную статью «Расширенное сохранение прав собственности».
Помимо этого, следует учитывать следующие положения:
– Перед установкой и вводом в эксплуатацию следует прочитать данное руководство; должны быть учтены все приведенные в нем указания!
– Подключение прибора должно осуществляться исключительно к безопасно малому напряжению и в обесточенном состоянии.
Во избежание повреждений и отказов (например, вследствие наводок) следует использовать экранированную проводку, избегать
параллельной прокладки токоведущих линий и учитывать предписания по электромагнитной совместимости.
– Данный прибор следует применять только по прямому назначению, учитывая при этом соответствующие предписания VDE
(союза немецких электротехников), требования, действующие в Вашей стране, инструкции органов технического надзора и местных
органов энергоснабжения. Надлежит придерживаться требований строительных норм и правил, а также техники безопасности и
избегать угроз безопасности любого рода.
– Мы не несем ответственности за ущерб и повреждения, возникающие вследствие неправильного применения наших устройств.
– Ущерб, возникший вследствие неправильной работы прибора, не подлежит устранению по гарантии.
– Установка приборов должна осуществляться только квалифицированным персоналом.
– Действительны исключительно технические данные и условия подключения, приведенные в поставляемых с приборами руководствах
по монтажу и эксплуатации. Отклонения от представленных в каталоге характеристик дополнительно не указываются, несмотря на их
возможность в силу технического прогресса и постоянного совершенствования нашей продукции.
– В случае модификации приборов потребителем гарантийные обязательства теряют силу.
– Не разрешается использование прибора в непосредственной близости от источников тепла (например, радиаторов отопления)
или создаваемых ими тепловых потоков; следует в обязательном порядке избегать попадания прямых солнечных лучей или теплового
излучения от аналогичных источников (мощные осветительные приборы, галогенные излучатели).
– Эксплуатация вблизи оборудования, не соответствующего нормам электромагнитной совместимости (EMV), может влиять на работу
приборов.
– Недопустимо использование данного прибора в качестве устройства контроля ⁄ наблюдения, служащего исключительно для защиты
людей от травм и угрозы для здоровья ⁄ жизни, а также в качестве аварийного выключателя устройств и машин или для аналогичных задач
обеспечения безопасности.
– Размеры корпусов и корпусных принадлежностей могут в определённых пределах отличаться от указанных в данном руководстве.
– Изменение документации не допускается.
– В случае рекламаций принимаются исключительно цельные приборы в оригинальной упаковке.
Перед установкой и вводом в эксплуатацию следует прочитать данное руководство; должны быть учтены все приведенные в нем указания!

PREMASGARD®
SHD
PREMASGARD®
SHD - SD
D G F r
Irrtümer und technische Änderungen vorbehalten.
Errors and technical changes excepted.
Sous réserve d’erreurs et de modifications techniques.
Возможны ошибки и технические изменения.
© Copyright by S+S Regeltechnik GmbH
Nachdruck, auch auszugsweise, nur mit Genehmigung von S+S Regeltechnik GmbH gestattet.
Reprints, in part or in total, are only permitted with the approval of S+S Regeltechnik GmbH.
La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH.
Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.

PREMASGARD®
SHD
PREMASGARD®
SHD - SD
D G F r
