STA-RITE 5P2R User manual

(S)5P2R - (SW)5P6R - 5BR - 5MPR
Swimming Pool Pumps
Installation and
User’s Guide
ST56 (REV. 08/’12)
English Deutsch Nederlands Français Español Italiano
5
8
11
14
17
Русско
20
(S)5P2R (SW)5P6R
5BR 5MPR

© 2012 Pentair. All rights reserved. This document is subject to change without notice.
Trademarks and disclaimers: Sta-RiteTM is a trademark and/or registered trademark of Pentair and/or its afliated companies in the
United States and/or other counties.
Warranty conditions: please visit our website
Customer Support
HERENTALS, BELGIUM (8:30 A.M. to 4:30 P.M.) CET
Industriepark Wolfstee, Toekomstlaan 30
Website: www.pentairpooleurope.com
Declaration of Conformity
Standards used for showing compliance with the essential requirements in the specied directives:
• EN60335-1,
• EN60335-2-41
The manufacturer, Pentair, has the right to modify the products without previous notice.
THESE OPERATING INSTRUCTIONS CONTAIN IMPORTANT INFORMATION ON THE SAFE, PROPER
AND ECONOMICAL OPERATION OF THE SWIMMING POOL PUMPS. STRICT OBSERVATION OF
THE OPERATING INSTRUCTIONS WILL HELP TO AVOID DANGERS, REDUCE REPAIR COSTS,
SHUTDOWN TIMES AND INCREASE THE RELIABILITY AND WORKING LIFE OF THE PRODUCT.
IMPORTANT SAFETY PRECAUTIONS
English
Section 1
General information
Check carton for any evidence of damage due to rough handling in shipment. If carton or any pump
components are damaged, notify the carrier immediately.
Failure to follow the safety instructions may result in serious adverse health effects,
or even serious or fatal injury. Failure to follow the safety instructions will in all cases
invalidate all guarantees and liability on the part of the manufacturer.
• This pump is equipped with a mechanical seal.
• Avoiddryrunofthepump.Alwaysensurepumpislledzwithwater.
• Pleasefollowinstructionsforllingupthepumpaccordingtoinstallationandinstruction
manual.
•
Section 2
Application
Only to be used to circulate swimming pool water.
Section 3
Installation
• Install the pump as near to the pool as practical.
• Use a direct and short suction line with continuous slope in order to avoid long priming times.
• The pump should be placed on a at, solid foundation, high enough to prevent ooding of the
motor.
• Install the lter and pump in a sheltered location, ensuring ventilation and adequate access for
servicing.
• Do not mount electrical controls directly over pump.
• Provide adequate oor drainage to prevent ooding.
• Size all piping adequately and keep the number of elbows to a minimum.
• Independently support the pipe near the suction and discharge of the pump in order to reduce the
strain.
• Avoid overtightening pipe connections. Use only pipe sealants formulated for plastics. Do not use
petroleum based products. It is essential that the suction line is free of air leaks. The suction line
should always be at least the same size as the suction inlet of the pump.
2

Section 4
Start / Operation
Starting the pump
• Fill pump strainer with water to suction pipe level.
• Lubricate the lid O-ring with silicone each time it is removed.
• Energize the motor, the pump will prime. The priming time depends on the suction lift and
distance from the pool. Five minutes is a reasonable time.
• Pump will not lift more than 2,5 meter (7 ft.). If pump does not prime, see troubleshooting guide.
Maintenance
The strainer basket should be daily removed and cleaned. Never operate the pump without its
strainer basket.
Component Check Interval Remarks
Warning pictograms Visual check Monthly Replace if necessary
Water supply Check lines and
connections Monthly Repair any damage immediately
Safety devices Visual check Monthly Ensure correct
installation / retting
General condition
corrosion Visual check Half-yearly Look out for any of pumps or damage
Cooling ribs of electric
motors
Clean the cooling ribs to
maintain the cooling effect Half-yearly
Electrical equipment Check Monthly
Rectify loose connections
or cables immediately.
Have all faults repaired by
a qualied electrician
Preliminary lter housing Check housing for dirt Weekly Remove all dirt thoroughly
O-Ring in preliminary lter
cover Visual check Half-yearly
Winterizing
• Protect the pump from freezing.
• Remove all plugs and drain the pump and all piping.
• Store drains and plugs in the strainer basket.
• Remove the pump to a dry and warm room.
• Do not wrap the motor with plastic covering as condensation may damage the pump.
• In installations where the pump cannot be drained, a 40% propylene glycol, 60% water solution
will protect to -46°C.
• Do not use other anti-freeze solutions, these are all highly toxic and will damage the pump.
Section 5
Electrical connection
The electrical motor must be wired by a professional according to this installation instruction
and all applicable local regulations. The professional installer should foresee that the motor has
sufcient motor protection. All electrical data should be utilized from the motor nameplat.
The supply voltage should be within ± 5% of the design voltage, specied on the nameplate of the
motor.
English
3

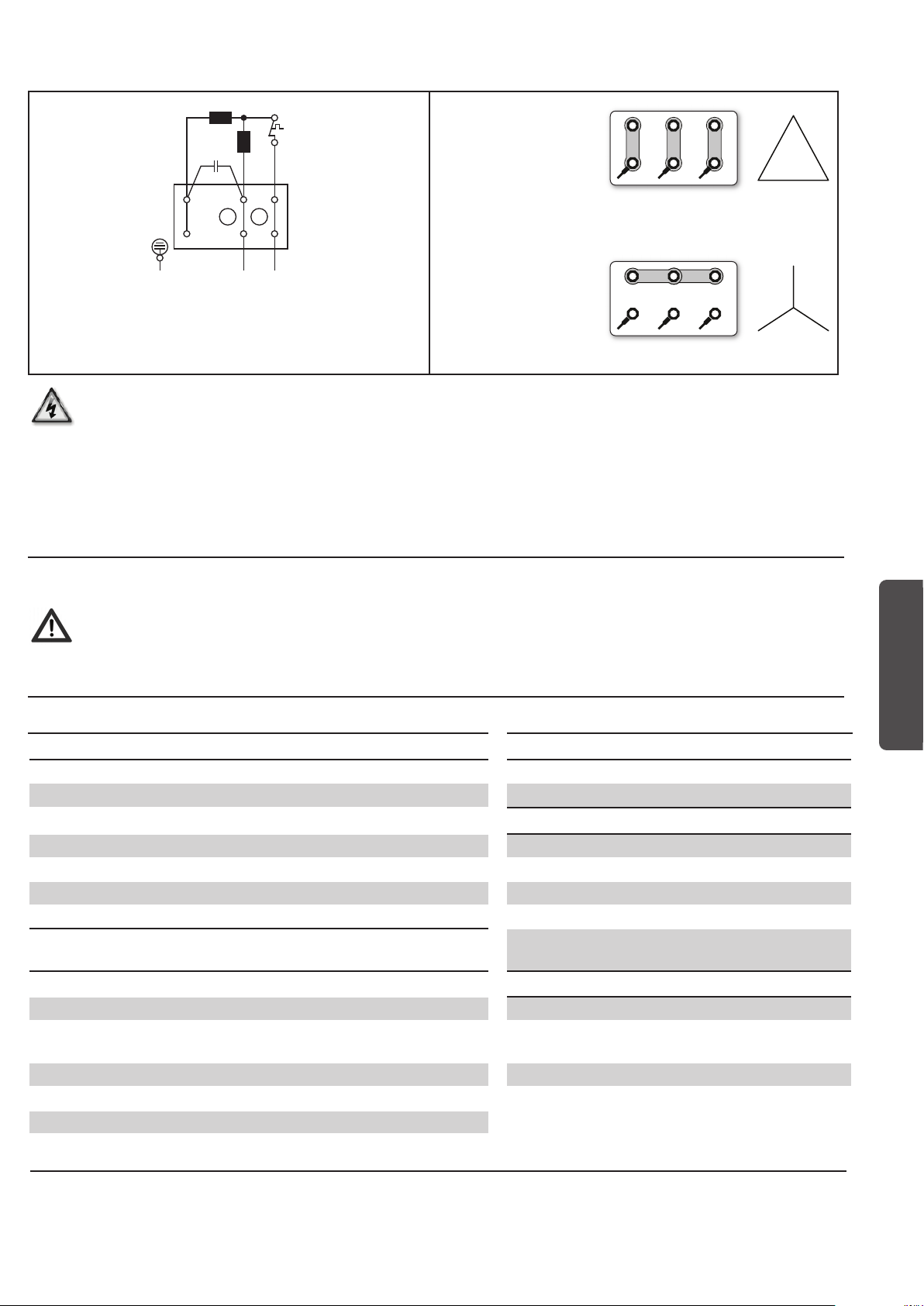

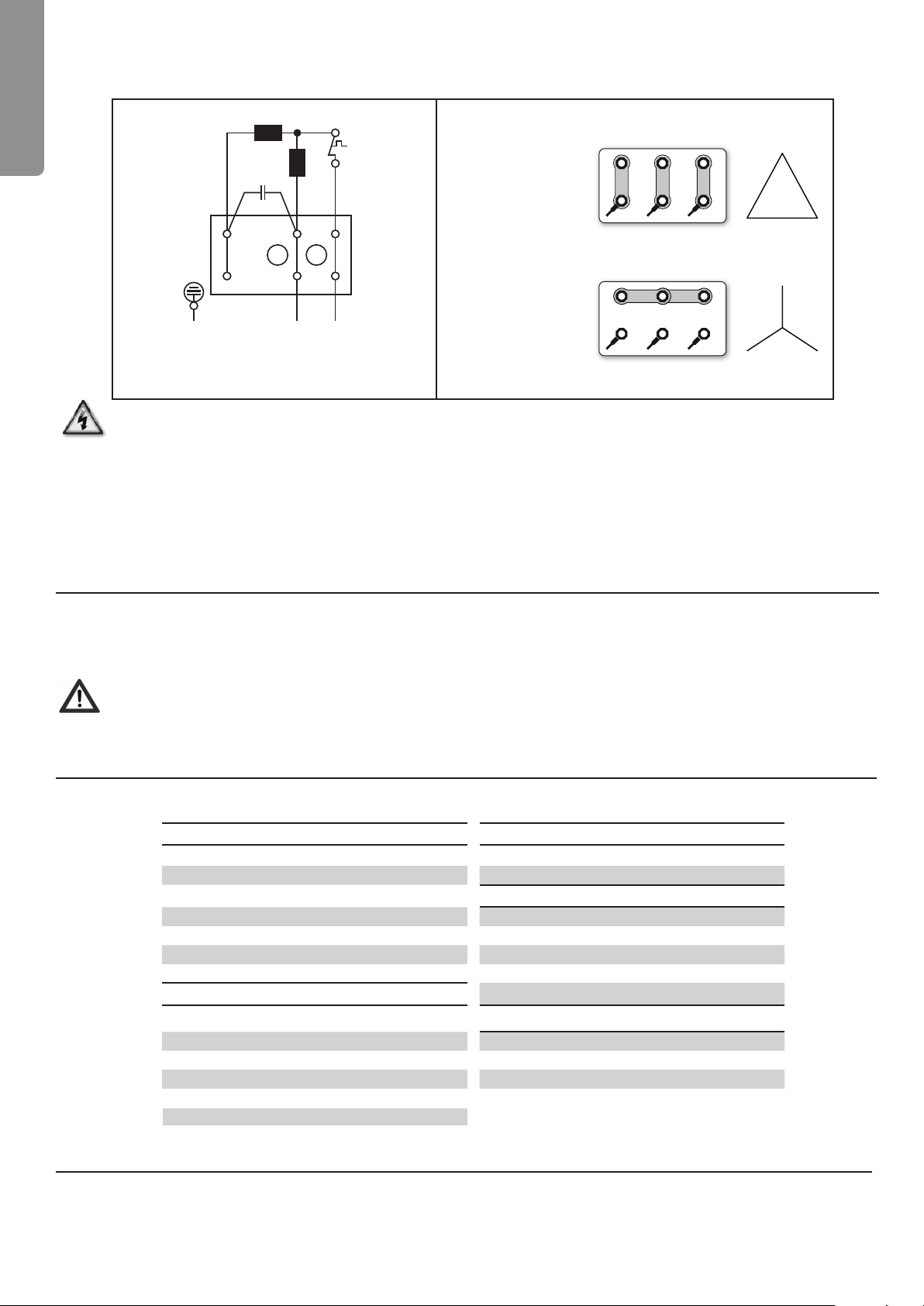

Single phase - Wiring diagram
220-240V/50Hz
Three phase - Wiring diagram
380-420V/50Hz
Three phase motors
wired to main voltage
of 3x230 Volt require
a DELTA connection
Three phase motors
wired to main voltage
of 3x400 Volt require
a STAR connection
Ha Main phase
Hi Auxiliary phase
TW Thermostatic protection switch
C Condenser
Make sure that you turn off the power supply when connecting the cables of the pump
Please check the turning direction of three-phase motors following each connection. If this does
not correspond to the arrow on the motor two connections in the junction must be reversed.
Every motor must be permanently grounded.
Connections which do not conform to the above mentioned safety instruction are not
covered by the warranty.
Section 6
Servicing
The pumps are designed to operate for many years without servicing. If a failure does occur, it
most likely will be a moving part of the pump.
Always disconnect the power supply to the pump before servicing.
The replacement of the electrical motor must be done by a professional.
Section 7
Troubleshooting
English
N LI
TW
Hi
Ha
C
PE
Pump will not prime Low ow / high lter pressure
No water in strainer pot Filter is dirty
Strainer pot lid is not tight Restriction in return line
Damaged lid O-ring Low ow / low lter pressure
Water level is below skimmer Strainer basket or skimmer basket is clogged
Strainer basket or skimmer basket is clogged Clogged impeller
Closed valve in piping system Air leak in suction line
Air leak in suction line Restriction in suction line
Motor does not turn Reverse rotation of motor (three phase only)
Power switch is off Noisy pump
Circuit breaker has tripped Air leak in suction
Pump is off-mode of a timer controlled circuit Foreign matter in pump housing
Motor terminal connections are incorrect Cavitation
Motor shaft is locked by bad bearing
Impeller is locked by debris
Section 8
Technical data
Technical data as well as illustrated parts list can be found at the end of this manual.
W2
U2
U2
V1
V2
W1
W2 U2 V2
U2 V1 W1
4

© 2012 Pentair. Alle Rechte vorbehalten. Änderungen der Anleitung vorbehalten.
Marken und Haftungsausschluss: Sta-RiteTM ist der Markenname und/oder eingetragenes Warenzeichen der Pentair.
Garantiezustände: besichtigen Sie bitte unsere Website.
Kundendienst
HERENTALS, BELGIEN (8:30 Uhr bis 16:30 Uhr) MEZ
Industriepark Wolfstee, Toekomstlaan 30
Internet: www.pentairpooleurope.com
Konformitätserklärung
Standards für Nachweis der Erfüllung der grundlegenden Anforderungen in den genannten Richtlinien verwendet:
• EN60335-1
• EN60335-2-41
Der Hersteller, Pentair, hat das Recht die Produkte ohne vorangehende Benachrichtung.
Deutsch
WICHTIGE SICHERHEITSHINWEISE
DIE BETRIEBSANLEITUNG ENTHÄLT WICHTIGE HINWEISE, UM DIE SCHWIMMBADPUMPEN SICHER,
SACHGERECHT UND WIRTSCHAFTLICH ZU BETREIBEN. IHRE BEACHTUNG HILFT GEFAHREN ZU
VERMEIDEN, REPARATURKOSTEN UND AUSFALLZEITEN ZU VERMINDERN UND DIE ZUVER-LÄSSIGKETI
UND LEBENSDAUER DER SCHWIMMBADPUMPEN ZU ERHÖHEN.
Abschnitt 1
Allgemeine Informationen
Uberprüfen Sie den Karton auf Anzeichen von Schäden, die auf eine unsachgemässe Behandlung während des Transports
zurückzuführen sind. Benachrichtingen Sie sofort die Transportgesellschaft, falls der Karton oder Pumpeteil beschädigt ist.
DasNichtbeachtenderSicherheitshinweisekannschweregesundheitsschädlicheAus-wirkungenzur
Folgehaben,bishinzulebensgefährlichenVerletzungen!DesWeiterenerlischtindiesemFallejegliche
Gewähr-eistungundHaftungdesHerstellers.
• Die Pumpe ist mit einer mechanischen Wellenabdichtung ausgerüstet.
• Trockenlauf der Pumpe muss vermieden werden, solange die Pumpe nicht mit Wasser aufgefüllt ist.
• Auffüll-Vorschriften sind in der Pumpenbetriebsanweisung enthalten.
Abschnitt 2
Application
Nur zur Verwendung der Wasserzirkulation an Schwimmbecken.
Abschnitt 3
Installation
• Installieren Sie die Pumpe aus praktischen Gründen so nahe möglich am Schwimmbecken.
• Verwenden Sie eine direkte und kurze Ansaugleitung und achten Sie auf eine gleichmässige Neigung des Ansaug-
schlauchs, um somit lange Ansaugzeiten zu vermeiden.
• Die Pumpe sollte auf einem ebenen und festen Fundament befestigt werden, das hoch genug ist, damit der Pumpen-
motor nicht durch Bodenwasser unterspült wird.
• Montieren Sie die elektrischen Steuervorrichtungen nicht un mittelbar auf der Pumpe.
• Installieren Sie den Skimmerlter und die Pumpe an einem geschützten Ort und achten Sie dabei auf eine unge-
hinderte Belüftung und einen ungehinderte Zugang für die Wartung.
• Verwenden Sie Schlauchstücke mit entsprechender Länge und entsprechendem Durchmesser und verwenden Sie
nur eine Mindestanzahl an Winkelstücken.
• Befestigen Sie ungeachtet dessen den Schlauch an der Ansaug-und Auslaufstelle, um somit jegliche Zugeinwirkungen
auf die Pumpe zu vermeiden. Vermeiden Sie ein Überdrehen der Anschluss-kupplungen und verwenden Sie nur eine
für Kunststoffe geeignete Abdichtmasse. Verwenden Sie keine Mittel auf Basis von Erdöl.
• Es ist von grundlegender Wichtigkeit, dass die Ansaugleitung frei von jeglichen Leckstellen ist. Der Ansaugschlauch
sollte mindestens den gleichen Durchmesser wie der Ansaugstutzen der Pumpe aufweisen.
5

Deutsch
Abschnitt 4
Start / Inbetriebnahme
Inbetriebnahme und Saugbetrieb
• Füllen Sie vor der Inbetriebnahme der Pumpe den Vorlter bis auf die Höhe des Ansaugstutzens mit Wasser
auf.
• Schmieren Sie den Dichtungsring des Deckels bei jedem Abnehmen des Deckels mit einer Silikonpaste ein.
• Schalten Sie den Motor an, die Pumpe fängt an zu saugen. Die Ansaugdauer hängt von der Ansaughöhe
und der Entfernung zu dem Schimmbecken ab. Dabei sind fünf Minuten eine angemessene Dauer.
• Die Ansaughöhe beträgt höchstens 2,5 M. Beziehen Sie sich auf die Fehlerermittlungstabelle, falls keine
Ansaugung erfolgt.
Wartung und Instandhaltung
Der Filterkorb sollte täglich herausgenommen und gründlich gereinigt werden. Nehmen Sie die Pumpe
grundsätzlich nicht ohne eingesetzten Filterkorb in Betrieb.
Bauteil Kontrolle Zeitspanne Bemerkung
Warn-Piktogramm Sichtprüfung monatlich Erforderlichenfalls ersetzen
Medienversorgung
(Wasser)
Dichtheitsprüfung der
Leitungen und Anschlüsse
monatlich Beschädigungen umgehend beseitigen
Schutzeinrichtungen Sichtprüfung monatlich Auf Montage / Remontage ist zu achten
Allgemeiner Zustand
Schwimmbadpumpen
Sichtprüfung halbjährlich Achten Sie auf Korrosion, der Schäden und
Mängel
Kühlrippen der E-Motoren Reinigen der Kühlrippen,
da sonst die Kühlwirkung
beeinträchtigt ist
halbjährlich
Elektrische Ausrüstung Kontrollieren monatlich Lose Verbindungen bzw. Angeschmorte
Kabel müssen sofort beseitigt werden.
Mangel- behebung durch Elektrofach-
betrieb durch-
führen lassen
Vorlterkorb Korb auf Verschmutzung
kontrollieren
wöchentlich Alle Verschmutzungen gründlich entfernen
O-Ring im Vorlterdeckel Sichtprüfung halbjährlich
Winterlagerung
• Schützen Sie die pumpe vor Frost.
• Nehmen Sie alle Stopfen und Schläuche ab und lassen Sie sämtliches Wasser ablaufen.
• Bewahren Sie die Stopfen in dem Filterkorb auf.
• Lagern Sie die Pumpe in der kalten Jahreszeit in einem trockenen und warmen Raum.
• Decken Sie die Pumpe nicht mit einer Kunststofffolie ab, um eine für die Pumpe schädliche
Kondensation zu vermeiden.
• Wenn die Pumpe ortsfest montiert und das Wasser nicht abgelassen werden kann, bietet eine aus 40%
Propylenalkohol und 60% Wasser bestehende Lösung einen Frostschutz bis -46°C.
• Verwenden Sie keine anderen Frostschutzmittel als Polypropylenglykol, da andere Frostschutzmittel
hochgiftig sind und die Pumpe nachhaltig beschädigen können.
Abschnitt 5
Elektrische Anschlüsse
Der Elektromotor muss von einem Fachmann unter Beachtung dieser Einbauanleitung und aller lokal geltenden
Bestimmungen und Vorschriften verkabelt werden.Der Berufsinstallateur sollte voraussehen, dass der Motor
genügenden Bewegungsschutz hat. Alle elektrischen Daten sollten vom Motortypenschild verwendet werden.
Die Speisespannung muss mit der Spannung auf dem Typenschild übereinstimmen - zugelassene Toleranz: ± 5%.
6

Einphasiges Schaltplan Dreiphasiges Schaltplan
 220-240V/50Hz    380-420V/50Hz
Ha Hauptphase
Hi Hilfsphase
TW Thermoschutzchalter
C Betriebskondensator
Bei Verwendung eines
Dreiphasenmotors
erfolgt die entsprechende
Polung über eine
3x230 V
DREIECKSCHALTUNG
Bei Verwendung eines
Dreiphasenmotors
erfolgt die Drehrichtung
entsprechende Polung
über eine 3x400 V
STERNSCHALTUNG
Achtensiebeidenverdrahtungs-undverkabelungsarbeitendarauf,dassdiekabeloderdrähtenichtunter
strom stehen.
Prüfen Sie bei Einsatz eines Dreiphasenmotors nach jedem Anschluss der Motordrehrichtung. Sofern die Drehrichtung
nicht der Richtungspfeil auf dem Motorgehäuse entspricht, so müssen die Zwei Phasenanschlüsse in der Anschlussdose
umgepolt werden.
Der Pumpenmotor muss grundsätzlich geerdet werden.
Beinichtsachgemässausgeführtenanschlüssengemässdenvorstehendensicherheitsbestimmungenverfälltder
garantieanspruch.
Abschnitt 6
Wartung
Die Pumpen sind entworfen für einen jahrelangen störungsfreien Betrieb ohne Wartungseingriffe ausgelegt.
Schaltensiediestromversorgungvoreinemwartungseingriffgrundsätzlichab.
Die Ersatz des Motors muss durch einen Installateur vorgenommen werden.
Abschnitt 7
Fehlerbehebung
Die Pumpe saugt nicht an Geringer Ansauguss / hoher Filterdruck
Kein Wasser in dem Filter Verschmutzter Filter
Nicht sachgemäss angezogener Vorlter Verschmutzung in der Rücklaueitung
Beschädigte Dichtung des Deckels Geringer Ansauguss /- geringer Filterdruck
Wasserpegel unterhalb des Skimmers Vorlter oder Skimmer verstopft
Vorlter oder Skimmer verstopft Verstopftes Laufrad
Geschlossenes Ventil in dem Schlauchsystem Leckstelle in der Ansaugleitung
Leckstelle in der Ansaugleitung Verschmutzung in der Rücklaueitung
Der Motor dreht nicht Motor dreht in der entgegengesetzten Richtung (nur
Dreiphasenmotor)
Netzschalter auf “AUS” (OFF) eingestellt Lautes Laufgeräusch der Pumpe
Der Sicherheitsschalter wurde ausgelöst Leckstelle in der Ansaugleitung
Die Pumpe ist ausgeschaltet - eventuell auf Grund einer
Zeitschaltung
Fremdkörp er in dem Pumpengehause Kavitation
Motoranschlusse sind nicht sachgemass ausgeführt Kavitation
Motorachse durch ein ausgeschlagenes Kugellager verklemmt
Laufrad durch Verunreinigungen blockiert
Abschnitt 8
Technische Daten
Die technischen Daten sowie eine bebilderte Teileliste sind am Ende dieser Anleitung zu nden.
Deutsch
N LI
TW
Hi
Ha
C
PE
W2
U2
U2
V1
V2
W1
W2 U2 V2
U2 V1 W1
7

BELANGRIJKE VEILIGHEIDSVOORZORGEN
© 2012 Pentair. Alle rechten voorbehouden. Ditdocumentkanwordengewijzigdzonderkennisgeving.
Handelsmerken en disclaimers: Sta-RiteTM is het handelsmerk en/of gedeponeerde handelsmerken van Pentair.
Garantievoorwaarden: gelieve onze website te bezoeken.
Klantendienst
HERENTALS, BELGIUM (8.30 uur tot 16.30 uur) CET
Industriepark Wolfstee, Toekomstlaan 30
Website: www.pentairpooleurope.com
Conformiteitsverklaring
Volgende normen worden gebruikt voor het aantonen van de naleving van de essentiële eisen in de aangegeven richtlijnen:
• EN60335-1
• EN60335-2-41
De fabrikant, Pentair, heeft het recht om de producten te wijzigen zonder voorafgaande melding, voor zover
hun eigenschappen hierdoor niet wezenlijk veranderd worden.
Nederlands
DEZE HANDLEIDING BEVAT BELANGRIJKE INFORMATIE OVER HET VEILIGE, JUISTE
EN ZUINIGE GEBRUIK VAN ZWEMBADPOMPEN. HET NAUWGEZET OPVOLGEN VAN DE
INSTRUCTIES ZAL GEVAARLIJKE SITUATIES HELPEN VOORKOMEN, REPARATIEKOSTEN,
BUITEN BEDRIJF PERIODES HELPEN VERMINDEREN EN DE BETROUWBAARHEID EN
LEVENSDUUR VAN HET PRODUCT VERHOGEN.
Sectie 1
Algemene informatie
Controleer bij ontvangst de pomp op eventuele transportschade. Verwittig bij beschadiging onmiddellijk de transporteur.
Hetnietopvolgenvandeveiligheidsinstructieskantoternstigegezondheids-problemen,zelfsernstig
ofdodelijkletselleiden.Hetnietopvolgenvandeveiligheidsinstructieszalinelkgevalallegarantiesen
aansprakelijkheden van de fabrikant nietig maken.
• Dezepompisvoorzienvaneenmechanischedichting.
• Vermijdhetdroogdraaienvandepomp,zolangdepompnietmetwatergevuldis.
• Gelieve de instructies te volgen voor het opvullen van de pomp, volgens de installatie en
instructiehandleiding.
Sectie 2
Toepassing
Enkel gebruiken voor circulatie van zwembadwater.
Sectie 3
Installatie
• Installeer de pomp zo dicht mogelijk bij het waterbekken.
• Gebruik een zo recht en kort mogelijke zuigleiding met een constante helling, zo vermijdt u lange ontluchtingstijden.
• De pomp moet op een vlakke, stevige fundering gemonteerd worden die hoog genoeg is zodat de motor niet onder
water kan komen te staan.
• Monteer de elektrische bedieningsschakelaar niet op de pomp.
• Installeer de lter en de pomp op een beschutte, goed geventileerde plaats die goed toegankelijk is voor onderhoud.
• Meet alle leidingen correct en/of beperk het aantal bochten tot een minimum.
• Ondersteun de leidingen van en naar de pomp om de belasting op de pomp tot een minimum te beperken.
• Span de pijpverbindingen niet te hard aan en gebruik alleen speciale kleefmiddelen die geschikt zijn voor kunststof.
Vermijd producten op basis van minerale olie. Het is belangrijk dat de aanzuigleiding vrij is van luchtlekken. De
diameter van de aanzuigleiding moet altijd tenminste even groot zijn als de zuigopening van de pomp.
8

Nederlands
Sectie 4
Opstarten / Werking
Starten en ontluchten
• Vooraleer de pomp te starten, moet het pomphuis met water gevuld worden tot op het niveau van de aanzuigleiding.
• Telkens u het deksel verwijderd heeft, moet u de O-ring opnieuw met silicone insmeren.
• Start de motor. De pomp begint aan te zuigen. De ontluchtingstijd is afhankelijk van de aanzuighoogte en de afstand
tot het zwembad. Vijf minuten is normaal.
• De pomp kan een maximaal hoogteverschil van 2,5 meter overwinnen. Als de pomp niet aanzuigt, raadpleeg dan het
hoofdstuk ‘Problemen oplossen’.
Onderhoud
De lterkorf moet dagelijks verwijderd en gereinigd worden . Stel de pomp nooit in werking zonder de korf.
Component Controle Interval Opmerkingen
Waarschuwingspictogrammen Visuele controle Maandelijks Vervang indien nodig
Watertoevoer Controleer leidingen en
aansluitingen
Maandelijks Herstel onmiddellijk alle schade
Veiligheidsinstallaties Visuele controle Maandelijks Zorg voor correcte installatie /
herstel
Algemene staat van de
pompen
Visuele controle Halfjaarlijks Let op roestvorming of schade
Koelribben van elektrische
motoren
Reinig de koelribben om de
koelende werking te behouden
Halfjaarlijks
Elektrische uitrusting Controle Maandelijks Corrigeer onmiddellijk losse
aansluitingen of geschroeide
kabels. Laat alle fouten direct
door een bekwame elektricien
herstellen.
Behuizing van voorlter Controleer de behuizing op vuil Wekelijks Verwijder grondig al het vuil
O-Ring in deksel van voorlter Visuele controle Halfjaarlijks
Overwinteren
• Bescherm de pomp tegen de vrieskou.
• Verwijder alle pluggen en laat de pomp en alle leidingen leeglopen.
• Bewaar de pluggen in de korf.
• Berg de pomp in een droge en warme kamer op.
• Wikkel de motor niet in plastic omdat er dan binnenin condensatie kan ontstaan.
• In installaties waar de pomp niet geledigd kan worden, beschermt een mengsel van 40% propyleenglycol en 60%
water de pomp tot temperaturen van -46°C.
• Gebruik uitsluitend propyleenglycol. Andere antivriesmiddelen zijn uiterst giftig en beschadigen de pomp.
Sectie 5
Elektrische aansluiting
De elektrische aansluiting van de motor moet door een vakman gedaan worden in overeenstemming met deze handleiding
en lokale regelgeving.De professionele installateur zou moeten voorzien dat de motor voldoende motorbescherming heeft.
Alle elektrische gegevens zouden van de motornaamplaat moeten worden gebruikt.
De voedingsspanning moet voor ± 5% overeenkomen met deze die vermeld staat op de kenplaat van de motor.
9

Enkelfasig Bedradingsschema Driefasig Bedradingsschema
 220-240V/50Hz    380-420V/50Hz
Ha Hoofdfase
Hi Hulpfase
TW Thermostatische
beveiligingsschakelaar
C Condensator
Driefasige motoren worden
aangesloten in DRIEHOEK,
bij een netspanning van
3 x 230V
Driefasige motoren worden
aangesloten in STER,
bij een netspanning van
3 x 400V
Let erop dat de kabels of draden niet onder spanning staan bij de aansluiting van de pomp.
Controleer de draairichting van de driefasige motor na elke aansluiting. Als deze niet overeenstemt met de pijl aangegeven
op de motor, dan dienen tweefasige aansluitingen in de aansluitdoos omgekeerd te worden.
Iedere motor moet een permanente aarding hebben.
Aansluitingendieafwijkenvandebovenvermeldevoorzorgsmaatregelenvallennietondergarantie.
Nederlands
Sectie 6
Onderhoud
De pompen zijn ontworpen om gedurende jaren onderhoudsvrij te werken.
Onderbreek altijd de spanning voor u aan de pomp gaat werken.
Het vervangen van de motor moet gebeuren door een erkend installateur.
Sectie 7
Probleemoplossing
Pomp zuigt niet aan Laag debiet / hoge lterdruk
Geen water in de voorlter Vuile lter
Voorlter is niet dicht Vernauwing in de retourleiding
O-ring van het deksel is beschadigd Laag debiet / lage lterdruk
Waterpeil staat onder skimmer Verstopte voorlter of skimmer
Verstopte voorlter of skimmer Verstopt schoepenrad
Gesloten klep in leidingwerk Luchtlek in de aanzuigleiding
Luchtlek in aanzuigleiding Vernauwing in aanzuigleiding
Motor draait niet Motor draait in omgekeerde richting (alleen bij driefasige
motor)
Spanning is uitgeschakeld Pomp maakt ongewone geluiden
De stroomschakelaar is uitgesprongen Luchtlek in aanzuigleiding
Pomp is uitgeschakeld door tijdschakelaar Vreemde voorwerpen in het pomphuis
De elektrische verbindingen naar de motor zijn niet in orde Cavitatie
De motoras zit klem door een defecte kogellager
Vuil blokkeert het schoepenrad
Sectie 8
Technische gegevens
Technische gegevens en een geïllustreerde onderdelenlijst vindt u aan het einde van deze handleiding.
N LI
TW
Hi
Ha
C
PE
W2
U2
U2
V1
V2
W1
W2 U2 V2
U2 V1 W1
10

© 2012 Pentair. Tous droits réservés. Cedocumentestsujetàmodicationsanspréavis
Marques et clauses d'exclusion de responsabilité : Sta-RiteTM est de marque de Pentair.
Conditions de garantie: visitez notre site internet
Service clientèle
HERENTALS, BELGIQUE (8h30 à 16h30) HNEC
Industriepark Wolfstee, Toekomstlaan 30
Site web : www.pentairpooleurope.com
Déclaration de conformité
Les normes utilisées pour démontrer la conformité aux exigences essentielles des directives précises:
• EN60335-1
• EN60335-2-41
Le fabricant, Pentair, a le droit de modier les produits sans avis préalable, dans la mesure où cela ne change
pas essentiellement leurs caractéristiques
Français
MESURES IMPORTANTES DE SÉCURITÉ
LA NOTICE D’EMPLOI CONTIENT DES INFORMATIONS IMPORTANTES PERMETTANT
D’UTILISER LES POMPES DE PISCINE DE MANIERE SURE, CORRECTE ET ECONOMIQUE.
OBSERVER CETTE NOTICE D’EMPLOI AIDE A PREVENIR DES DANGERS, REDUIRE LES
FRAIS DE REPARATION, LES PERIODES DE DEFAILLANCES ET AAUGMENTER LA DUREE
DE VIE DES POMPES DE PISCINE.
Section 1
Information générales
Contrôlez la pompe à la réception pour déterminer les pertes et dégâts éventuels dûs au transport. En cas de dégât,
avertissez immédiatement le transporteur.
La non observation des instructions de sécurité peut avoir des répercussions dangereuses pour la
santé, voire même causer des blessures pouvant mettre la vie en danger. En outre, toute garantie et
responsabilité du fabricant perd son effet dans ce cas.
• Cette pompe est équipée d’un presse-étoupe mécanique.
• Il faut éviter de faire tourner la pompe à sec, c’est-à-dire sans qu’elle soit remplie d’eau; il faut donc l’amorcer
pour la première mise en route.
• Veuillezsuivrelesinstuctionspourremplirlapompeselonlanoticed’installationetd’entretien.
Section 2
Application
A utiliser uniquement pour circuler l’eau de piscine.
Section 3
Installation
• Installer la pompe le plus près possible du bassin.
• Utiliser un tuyau d’aspiration direct et court à pente constante en vue d’éviter de long temps d’amorçage.
• La pompe doit être xée sur un socle plat et solide, sufsamment haut pour éviter de noyer le moteur.
• Installer le ltre et la pompe dans un endroit protégé en s’assurant que la ventilation et l’accès pour la maintenance
sont appropriés.
• Ne pas installer les dispositifs de réglage directement au-dessus de la pompe.
• Veiller à un drainage sufsant du sol pour éviter d’exposer la pompe à l’eau.
• Préparer tous les tuyaux aux bonnes dimensions et réduire autant que possible le nombre de coudes.
• Prévoir un support indépendant pour le tuyau à proximité de l’aspiration et du refoulement de la pompe en vue de
réduire l’effort de la pompe.
• Eviter un serrage excessif des jonctions de tuyau. N’utiliser pour le tuyaux que des matériaux d’étanchéité prévus pour
matières plastiques. Eviter les produits à base de pétrole. Il est essentiel que le tuyau d’aspiration ne présente aucune
prise d’air. Son diamètre doit toujours au moins être égal à celui de l’orice d’aspiration de la pompe.
11

Français
Section 4
Démarrage / Utilisation
Instructions de démarrage et d’amorçage
• Avant de démarrer la pompe, remplir le préltre avec l’eau jusqu’au niveau de la conduite d’aspiration.
• Lubrier le joint torique du couvercle avec de la graisse silicone chaque fois qu’il est enlevé.
• Enclencher le moteur, la pompe s’amorce. Le temps d’amorçage dépend de la hauteur d’aspiration et de la distance
séparant la pompe du bassin. Cinq minutes constituent un temps raisonnable.
• La pompe ne peut pas aspirer l’eau à une hauteur de plus de 2,5 mètres. Si la pompe ne s’amorce pas, consulter le
guide de dépistage des défauts.
Maintenance
Le panier du préltre doit être enlevé et nettoyé chaque jour. Ne jamais faire fonctionner la pompe sans panier.
Composant Contrôle Interval Remarque
Pictogramme
d’avertissement
Contrôle visuel mensuel Remplacer si nécessaire
Alimentation en media (eau) Contrôle des conduits
d’étanchéité des connexions
mensuel Réparer les dommages immédiatement
Dispositifs de remontage Contrôle visuel mensuel Veiller au montage / réparation
État général des pompes de
piscine
Contrôle visuel semestriel Faites attention à la corrosion, aux
dommages et aux défauts
Ailettes de refroidissement
des moteurs électriques
Nettoyage des ailettes de
refroidissement; sinon, l’ effet
de refroidissement en est
altéré
semestriel
Équipement électrique Contrôle mensuel Les connexions lâches ou les
âbles grillés doivent être enlevés
immédiatement. Veuillez laisser un
électricien procéder à ces réparations
Panier du préltre Contrôler la propreté du
panier
1 fois/semaine Enlever totalement les souilleurs
Anneau torique ’étanchéité
du couvercle du préltre
Contrôle visuel semestriel
Hivernage
• Protéger la pompe contre le gel.
• Enlever tous les bouchons de vidange et désamorcer la pompe et vider tous les tubes.
• Stocker les drains et les bouchons dans le panier de la pompe.
• Transporter la pompe dans un local sec et chaud.
• Ne pas recouvrir le moteur d’une enveloppe plastique, car une condensation peut se former à l’intérieur.
• Au cas où la pompe ne peut pas être vidangée, un mélange de 40% de propylène glycol et de 60% d’eau protègera
l’appareil jusqu’à -46°C.
• Ne pas utiliser d’autres antigels que le propylène glycol: ils sont en effet extrêmement toxiques et endommageraient la
pompe.
Section 5
Raccordement électrique
Le moteur électrique doit être branché par un professionnel, conformément aux instructions d’installation et à l’ensemble
des réglementations locales en vigueur. L’installateur professionnel devrait prévoir que le moteur a la protection sufsante
de moteur. Toutes les données électriques devraient être utilisées de la plaquette indicatrice du moteur.
La tension d’alimentation doit correspondre pour ± 5% à la tension gurant sur la plaque signalétique du moteur.
12

Monophasé Schéma de connexions Triphasé Schéma de connexions
  220-240V/50Hz     380-420V/50Hz
Ha phase principale
Hi phase auxiliaire
TW commutateure de sécurité
thermique
C Condensateur
Avec une tension secteur
de 3 x 230 V, des moteurs
à courant triphasé doivent
être placés en TRIANGLE
Avec une tension secteur
de 3 x 400 V, des moteurs
à courant triphasé doivent
être placés en ETOILE
Faites attention qu’au montage des câbles électriques, ces câbles ne soient
pas sous tension.
Vérier le sens de rotation des moteurs triphasés après chaque connexion. Si cette rotation ne correspond pas à
celle indiquée par une èche sur le moteur, il y a lieu d’intervertir deux connexions de phases dans le boîtier de
raccordement.
Chaque moteur doit avoir un mise à terre permanente.
Les connexions qui ne correspondent pas aux mesures de sécurité susmentionnées annulent notre garantie.
Section 6
Entretien
Les pompes sont conçues pour fonctionner pendant de nombreuses années sans maintenance.
Toujours mettre la pompe hors tension avant toute intervention
Le moteur doit être remplacé par un installateur.
Section 7
Dépistage de pannes
La pompe ne s’amorce pas Faible débit / pression du ltre élevée
Plus d’eau dans le préltre Filtre encrassé
Le préltre n’est pas étanche Etranglement dans la conduite de refoulement
Joint du couvercle endommagé Faible débit / basse pression du ltre
Niveau d’eau sous le skimmer Panier du préltre ou panier du skimmer obstrué
Panier du préltre ou panier du skimmer obstrué Turbine obstruée
Vanne fermée dans la tuyauterie Prise d’air dans la conduite d’aspiration
Prise d’air dans la conduite d’aspiration Etranglement dans l’aspiration
Le moteur ne tourne pas Rotation inversée de la conduite du moteur
(moteurs à courant triphasé uniquement)
Alimentation électrique coupée Pompe bruyante
Le disjoncteur a déclenché Prise d’air dans la conduite d’aspiration
La pompe est arrêtée - mode d’un circuit commandé par
temporisateur
Corps étranger dans le carter de la pompe
Les bornes du moteur sont mal connectées Cavitation
L’axe du moteur est bloqué par un roulement à billes défectueux
La turbine est bloquée par des débris
Section 8
Données techniques
Les caractéristiques techniques, ainsi qu’une liste de pièces illustrée, sont disponibles à la n de la notice.
Français
N LI
TW
Hi
Ha
C
PE
W2
U2
U2
V1
V2
W1
W2 U2 V2
U2 V1 W1
13

ESTAS INSTRUCCIONES CONTIENEN INFORMACIÓN IMPORTANTE SOBRE EL
FUNCIONAMIENTO SEGURO, CORRECTO Y ECONÓMICO DE LAS BOMBAS PARA
PISCINAS. LA ESTRICTA OBSERVACIÓN DE LAS INSTRUCCIONES DE FUNCIONAMIENTO
CONTRIBUIRÁAEVITAR PELIGROS, REDUCIR LOS COSTOS DE REPARACIÓN, LOSTIEMPOS
DE DESCONEXIÓN Y AUMENTAR LA FIABILIDAD Y LA VIDA ÚTIL DEL PRODUCTO
PRECAUCIONES IMPORTANTES DE SEGURIDAD
© 2012 Pentair. Todos los derechos reservados. Este documento está sujeto a cambios sin previo aviso
Marcas registradas y exención de responsabilidad: Sta-RiteTM es una marca comercial y/o marca comercial registrada
de Pentair.
Condiciones de garantia: por favor visite nuestra website.
Asistencia al cliente
HERENTALS, BÉLGICA (8:30 A.M. - 16:30 P.M.)
Industriepark Wolfstee, Toekomstlaan 30
Sitio web: www.pentairpooleurope.com
Declaración de conformidad
Los estándares utilizados para demostrar la conformidad con los requisitos esenciales de las directivas especicadas:
• EN60335-1
• EN60335-2-41
El fabricante, Pentair, tiene el derecho de modicar los productos sin previo aviso, mientras no
cambien realmente sus características.
Español
Sección 1
Descripción general
Al recibo de la bomba, asegúrese de que no ha sufrido daños en el transporte. Comunique de inmediato cualquier daño
al transportista.
El incumplimiento de las instrucciones de seguridad puede ocasionar graves efectos adversos para la
salud, o incluso lesiones graves o mortales. En todos los casos el incumplimiento de las instrucciones
de seguridad invalidará toda garantía y responsabilidad del fabricante respecto del componente.
• Esta bomba va equipada con un prensaestopas mecanico.
• Evitar que funcione en seco, llenarla de aqua antes de arrancarla.
• Para una mas amplia informacion consultar el Manual de Instalacion y mantenimiento de la bomba.
Sección 2
Aplicaciones
La aplicación de la bomba es la circulación de agua en piscinas.
Sección 3
Instalación
• Instale la bomba lo más cerca posible de la piscina.
• Utilice una tubería de aspiración directa y corta, con una pendiente uniforme, para que el tiempo de cebado no sea
muy largo.
• Asegure la bomba a una obra de fundación plana y rme, con la altura apropiada para impedir la inundación del
motor.
• Instale el ltro y la bomba en un lugar protegido, con buena ventilación y fácil acceso para su mantenimiento.
• No monte ningún control eléctrico directamente sobre la bomba.
• Utilice los tubos con el diámetro apropiado e intente utilizar el número mínimo de codos.
• Realice soportes independientes para la tubería próxima las bocas de aspiración y descarga. Esto impedirá esfuerzos
adicionales de la bomba.
• No apriete demasiado las uniones de las tuberías. Utilice únicamente los selladores indicados para tubos de plástico.
No utilice productos derivados del petróleo. La línea de aspiración no ha de tener ninguna entrada de aire. Utilizar en
esta línea un conducto por lo menos del tamaño de la boca de aspiración de la bomba.
14

Español
Sección 4
Puesta en marcha / Funcionamiento
Puesta en marcha y cebado
• Antes de poner en marcha la bomba, llene el preltro con agua hasta el nivel del tubo de aspiración.
• Lubrique la junta tórica de la tapa con silicona cada vez que la abra.
• Conecte el motor para cebar la bomba.
• El tiempo de cebado depende de la altura de aspiración y de la distancia a la piscina. Una duración de cinco minutos
es razonable.
• La bomba no aspirará agua en una altura superior a 2,5 metros. Si no se hace el cebado de la bomba, consulte las
indicaciones que damos para solucionar averías.
Mantenimiento
Retirar y limpiar cada día la cesta del preltro. La bomba nunca ha de funcionar sin esta cesta.
Componente Comprobar Intervalo Comentarios
Pictogramas de advertencia Comprobación visual mensual Cambiar si es necesario
Suministro de agua Comprobación conductos y
conexiones
mensual Reparar cualquier daño
inmediatamente
Dispositivos de seguridad Comprobación visual mensual Asegurar instalación correcta / reajuste
Estado general de las
bombas
Comprobación visual semestral Comprobar que no haya corrosión ni
daños
Aletas de refrigeración de
motores eléctricos
Limpiar las aletas de
refrigeración para mantener el
efecto refrigerante
semestral
Equipo eléctrico Comprobación mensual Reparar inmediatamentelas conexiones
sueltas o los cables quemados. Todas
las reparaciones deben conarse a un
electricista cualicado
Bastidor del ltro preliminar Comprobar que el bastidor
esté limpio
semanal Eliminar a fondo toda suciedad
Junta tórica de la
cubiertadel ltro preliminar
Comprobación visual semestral
Protección durante el invierno
• Proteja la bomba contra las heladas.
• Quite los tapones y deje escapar todo el líquido de la bomba y de los conductos (conserve los tapones dentro de la
cesta del preltro).
• Desmonte la bomba y téngala en un lugar seco y con calefacción durante el invierno.
• No envuelva el motor con un plástico porque podría formarse condensación en el interior.
• Con instalaciones donde no es posible purgar la bomba, puede llenarla con una mezcla de 40% de glicol de propileno
y 60% de agua, lo que ofrece una protección hasta -46°C.
• No utilice ningún otro líquido anticongelante diferente del glicol de propileno. Son muy tóxicos y dañarían la bomba.
Sección 5
Conexiones eléctricas
El motor ha de ser conectado por un técnico autorizado, siguiendo estas instrucciones y cumpliendo cualquier regulación
local. El instalador profesional debe prever que el motor tiene suciente protección del motor. Todos los datos eléctricos se
deben utilizar del nameplat del motor.
Asegúrese de que la tensión de alimentación corresponde a la indicación en la placa de características del motor
(tolerancia de ± 5%).
15

Español
Monofásica Diagrama de cableado Trifásica Diagrama de cableado
  220-240V/50Hz     380-420V/50Hz
Ha Fase principal
Hi Fase auxiliar
TW Interruptor de protección
termostática
C Condensador
Los motores trifásicos han
de ser conectados en
TRIANGULO en las redes
con una tensión de 3 x 230 V
Los motores trifásicos han
de ser conectados en
ESTRALLA en les redes
con una tensión de 3 x 400 V
Asegúrese de desconectar la bomba de la correiente elétrica antes de conectar los cablos a la bomba.
Después de conectar un motor trifásico, vericar la dirección de rotación. Si no gira en la dirección de la echa, es
necesario invertir las conexiones de dos fases en la caja de conexiones del motor.
Elegir el valor de los fusibles y el calibre del cableado de acuerdo con la potencia del motor.
La garantía no será aplicable si la conexión se hace sin seguir las anteriores indicaciones.
Sección 6
Servicio
Las bombas están hechas para funcionar muchos años sin incidencias.
Desconecte la alimentación eléctrica antes de hacer algún trabajo de mantenimiento de la bomba.
El motor ha de ser reemplazado siempre por un técnico.
Sección 7
Localizacióndeaverías
No se hace el cebado de la bomba Caudal reducido / Alta presión del ltro
No hay agua en el recipiente del preltro. Filtro sucio.
La tapa del preltro no cierra de forma hermética. Reducción del paso en línea de retorno.
La junta tórica de la tapa está deteriorada. Caudal reducido / Baja presión del ltro
Nivel de agua por debajo del skimmer en la piscina. Obstrucción del recipiente de preltro o del
recipiente del skimmer.
Obstrucción del recipiente del preltro o del recipiente del
skimmer.
Obstrucción del rotor.
Válvula cerrada en la tubería. Entrada de aire en el conducto de aspiración.
Entrada de aire por el conducto de aspiración. Reducción del paso en la línea de aspiración.
El motor no gira Rotación invertida del motor (únicamente en
motores trifásicos).
Interruptor principal en posición “desconectado”. La bomba hace demasiado ruido
Ha saltado el disyuntor. Entrada de aire en el conducto de aspiración.
La bomba está en período de desconexión (circuito regulado por
un temporizador).
Residuos en la caja de la bomba.
Conexión incorrecta en los bornes del motor. Cavitación.
El eje del motor está inmovilizado por un rodamiento defectuoso.
El rotor está inmovilizado por residuos.
Sección 8
Datos técnicos
Datos técnicos y recambios ilustrados pueden encontrarse al nal de este manual.
N LI
TW
Hi
Ha
C
PE
W2
U2
U2
V1
V2
W1
W2 U2 V2
U2 V1 W1
16

©2012Pentair.Tuttiidirittiriservati.Ilpresentedocumentoèsoggettoamodichesenzapreavviso.
Informazionilegalienotesuimarchi: Sta-Rite™ products è il marchio e/o il marchio registrato di Pentair.
Condizionesdigaranzia: Vi pregliano di visitare il nostro sito web.
Assistenzaclienti
HERENTALS, BELGIO (dalle 8:30 A.M. alle 4:30 P.M.) CET
Industriepark Wolfstee, Toekomstlaan 30
Sito Web: www.pentairpooleurope.com
Dichiarazionediconformità
Standard utilizzati per dimostrare la conformità ai requisiti essenziali delle direttive specicate:
• EN60335-1
• EN60335-2-41
Il fabbricante, Pentair, ha il diritto di modicare I prodotti senza previo avviso a patto che le loro caratteristiche
non vengano cambiate sostanzialmente.
Italiano
PRECAUZIONI IMPORTANTI PER LA SICUREZZA
LE PRESENTI ISTRUZIONI PER L’USO CONTENGONO IMPORTANTI INFORMAZIONI PER
UN FUNZIONAMENTO SICURO, APPROPRIATO ED ECONOMICO DELLE POMPE PER
PISCINA. OSSERVARE SCRUPOLOSAMENTE LE ISTRUZIONI PER L’USO PERMETTE DI
EVITARE PERICOLI, RIDURRE I COSTI DI RIPARAZIONE, I PERIODI DI INOPERATIVITÀ E
AUMENTARE L’AFFIDABILITÀ E LA DURATA DEL PRODOTTO.
Sezione1
Informazionigenerali
Controllare la pompa al momento del ricevimento per vericare eventuali perdite e danni dovuti al trasporto. In caso di
danneggiamenti, comunicarli immediatamente al trasportatore.
Ilmancatorispettodelleistruzionidisicurezzapuòcomportareconseguenzegraviperlasaluteo
addiritturaconseguenzemortali.Ilmancatorispettodelleistruzioniinqualsiasicasorendenullele
garanzieeresponsabilitàdapartedelproduttore.
• Questa pompa é equipaggiata con un premistoppa meccanico.
• Occoreinnescarelapompaallaprimaaccesione:evitardifarfunzionarelapompaasecco,cioèsenzachesia
piena d’acqua.
• Perulteriorichiarimenticonsultareilmanualediinstallazioneemanutenzionedellepompa.
Sezione2
Applicazione
Da utilizzare esclusivamente per far circolare acqua di piscina.
Sezione3
Installazione
• Installare la pompa il più vicino possibile alla vasca.
• Utilizzare un tubo di aspirazione quanto dritto e corto possibile, disponendolo su un’inclinazione costante. Così
eviterete lunghi tempi di adescamento.
• La pompa deve essere montata su un basamento piatto e robusto, abbastanza alto per evitare che il motore si trovi
immerso nell’acqua.
• Non montare sulla pompa l’interruttore di comando elettrico. Installare il ltro e la pompa in un luogo protetto e ben
ventilato, di facile accessibilità per i lavori di manutenzione.
• Determinare l’esatta misura di tutte le tubazioni e ridurre al minimo il numero di gomiti e curve.
• Sostenere le tubazioni di aspirazione e di mandata della pompa per ridurre al minimo il carico sulla stessa.
• Non serrare troppo i raccordi tra i tubi e utilizzare solo sostanze adesive adatte a materiali plastici. Evitare l’uso di
prodotti a base di oli minerali. È importante che il tubo di aspirazione non presenti perdite d’aria. Il diametro del tubo di
aspirazione deve essere almeno uguale all’apertura della pompa.
17

Italiano
Sezione4
Avvio/Utilizzo
Avviamento ed adescamento
• Prima di avviare la pompa, riempire il ltro di aspirazione d’acqua no al livello del tubo di aspirazione.
• Ogni volta che avete rimosso il coperchio, lubricare con siliconi la guarnizione circolare.
• Avviare il motore, la pompa inizia ad aspirare. Il tempo di aspirazione dipende dall’altezza di aspirazione e dalla
distanza tra pompa e piscina. Un tempo di aspirazione di cinque minuti è normale.
• La pompa è in grado di superare un dislivello massimo di 2.5 metri. Se la pompa non aspira, consultare il capitolo
‘Soluzioni dei problemi.’
Manutenzione
Rimuovere e pulire quotidianamente il cestello del preltro di aspirazione. Non avviare mai la pompa priva di cestello.
Componente Controllo Intervallo Note
Pictogramas de advertencia Controllo visivo mensile Sostituire se necessario
Alimentazione acqua Controllo di linee e connettori mensile Riparazione immediata dei danni
Dispositivi di sicurezza Controllo visivo mensile Accertarsi della corretta installazione/
adeguamento
Condizioni generali pompa Controllo visivo semestrale Controllare corrosione o danni
Scanalature di raffreddamento
motore elettrico
Pulire le scanalature
di reffreddamento per
mantenerne l’efcacia
semestrale
Apparecchiatura elettrica Controllo mensile Restringere immediatamente i
collegamenti allentati o i cavi scollegati.
Far riparare i danni da un elettricista
qualicato
Vano ltro preliminare Controllo dello sporco nel
vano
settimanale Pulire con cura
Guarnizione ad anello nel
coperchio del ltro preliminare
Controllo visivo semestrale
Periodo invernale
• Proteggere la pompa dal gelo.
• Rimuovere tutti i tappi e svuotare la pompa e tutte le tubazioni.
• Conservare i tappi nel ltro.
• Tenere la pompa in un luogo secco e riscaldato.
• Non avvolgere il motore in sacchetto di plastica per evitare la formazione di condensazione all’interno.
• Si risulta impossibile svuotare la pompa, una miscela di propilenglicole (40%) e acqua (60%) protegge la pompa no a
temperature di -46°C.
• Utilizzare soltanto propilenglicole. Altri antigeli sono estremamente tossici e danneggiano la pompa.
Sezione5
Allacciamento elettrico
Il motore elettrico deve essere collegato da un professionista secondo le istruzioni di istallazione e le norme locali
applicabili.
L’installatore professionale dovrebbe prevedere che il motore abbia protezione sufciente del motore. Tutti i dati elettrici
dovrebbero essere utilizzati dalla placca del motore.
La tensione di alimentazione deve corrispondere con un margine ± 5% con quella indicata sull’etichetta della pompa.
18

Italiano
Monofase diagrama di cablaggio Trifase diagrama di cablaggio
  220-240V/50Hz      380-420V/50Hz
Ha Fase principale
Hi Fase ausiliare
TW Interrupttore termostatito di protezione
C Condensatore
I motori trifase vengono
collegati a TRIANGOLO,
con una tensione di rete
di 3 x 230 V
I motori trifase vengono
collegati a STELLA,
con una tensione di rete
di 3 x 400 V
Interrompere la tensione durante gli interventi sui cavi di collegamento.
Controllare la direzione di rotazione del motore trifase dopo ogni collegamento. Se questa non corrisponde con la freccia
indicata sul motore, bisognerà scambiare i collegamenti bifase nella scatola di collegamento.
Ogni motore deve essere dotato di une messa a terra permanente.
Gliallacciamentinonconformialleprecauzionisopraindicateannullanolagaranzia.
Sezione6
Assistenza
Le pompe sono progettata per funzionare per anni senza che sia necessario il minimo intervento.
Interrompere sempre la tensione prima di intervenire sulle parti della pompa.
Sostituzione del motore elettrico va eseguito da un tecnico.
Sezione7
Soluzionideiproblemi
La pompa non aspira Bassa portata / alta pressione del ltro
Mancanza di acqua nel preltro Filtro sporco
Il preltro non è stagno Strozzatura del tubo di mandata
La guarnizione circolare del coperchio è dannegiata Bassa portata / bassa pressione del ltro
Il livello dell’acqua si trova sotto lo skimmer Cestello del preltro o cestello dello skimmer otturati
Cestello del preltro o cestello dello skimmer otturati Giranta otturato
Valvola chiusa nella tubazione Perdita d’aria nel tubo di aspirazione
Perdita d’aria nel tubo di aspirazione Strozzatura del tubo di aspirazione
Il motore non funziona Il motore gira nella direzione opposta (solo per il
motore trifase)
La tensione è interrotta Pompa rumorosa
L’interruttore della corrente si è disinnestato Perdita d’aria nel tubo di aspirazione
La pompa è stata disinnestata dall’interruttore a tempo Presenza di oggetti estranei nel corpo della pompa
I collegamenti elettrici verso il motore presentano un difetto Cavitazione
L’ albero del motore è bloccato da un cuscinetto a sfere difettoso
La girante è bloccata da sporco
Sezione8
Dati tecnici
I dati tecnici e la lista illustrata di componenti si trovano alla ne del manuale.
N LI
TW
Hi
Ha
C
PE
W2
U2
U2
V1
V2
W1
W2 U2 V2
U2 V1 W1
19

©2012Pentair.Всеправазащищены. Этотдокументподлеубежализменениебезизвещения.
Товарныезнакииопровержения: Sta-RiteTM являются зарегистрированными торговыми марками компании Pentair.
Условиягарантированности: пожалуйста посетите наш вебсайт.
Поддержкаклиента
HERENTALS, BELGIUM (8:30 A.M. to 4:30 P.M.) CET
Industriepark Wolfstee, Toekomstlaan 30
Website: www.pentairpooleurope.com
Декларациясоответствия
Standards :
- EN60335-1
- EN60335-2-41
Производитель, компания Pentair, оставляет за собой право вносить незначительные изменения в свою
продукцию без предварительного уведомления.
В НАСТОЯЩЕМ РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ ПРИВЕДЕНА ВАЖНАЯ ИНФОРМАЦИЯ ПО
БЕЗОПАСНОСТИ И ЭКОНОМИЧНОЙ ЭКСПЛУАТАЦИИ НАСОСОВ ДЛЯ ПЛАВАТЕЛЬНЫХ БАССЕЙНОВ.
ЧЕТКОЕ СОБЛЮДЕНИЕ ИНСТРУКЦИЙ, ПРИВЕДЕННЫХ В РУКОВОДСТВЕ ПО ЭКСПЛУАТАЦИИ, ПОМОЖЕТ
ПРЕДОТВРАТИТЬ ОПАСНОСТИ, СВЯЗАННЫЕ С ЭКСПЛУАТАЦИЕЙ, СНИЗИТЬ ЗАТРАТЫ НА РЕМОНТ И
ВРЕМЯ ОТКЛЮЧЕНИЯ НАСОСОВ, А ТАКЖЕ ПОВЫСИТЬ НАДЕЖНОСТЬ И ПРОДЛИТЬ СРОК СЛУЖБЫ
ОБОРУДОВАНИЯ.
ВАЖНЫЕМЕРЫПРЕДОСТОРОЖНОСТИБЕЗОПАСНОСТИ
Раздел1
Общаяинформация
Проверьте упаковку на предмет следов повреждений при транспортировке. При повреждении упаковки или каких-
либо компонентов насоса немедленно свяжитесь в компанией-перевозчиком.
Несоблюдениеинструкцийпотехникебезопасностиможетпривестиксерьезномуущербудля
здоровьяилифатальнымувечьям.Несоблюдениеинструкцийпотехникебезопасностиприводитк
потерегарантиипроизводителянапоставленноеоборудование.
• Насососнащенмеханическимуплотнением.
• Старайтесьнедопускатьхолостойработынасосабезводы.
• Принаполнениинасосаводойсоблюдайтеинструкции,приведенныевруководствепоустановкеи
эксплуатации.
Раздел2
Использованиепоназначению
Оборудование применяется исключительно для циркуляции воды в плавательном бассейне.
Раздел3
Монтаж
• Устанавливайте насосы вблизи бассейнов на расстоянии, удобном для их эксплуатации.
• Используйте прямые и короткие всасывающие трубопроводы с непрерывным уклоном для сокращения времени
наполнения.
• Насос следует монтировать на ровном устойчивом фундаменте на высоте, на которой двигатель не зальет
водой.
• Устанавливайте фильтр и насос в защищенном вентилируемом и доступном месте.
• Не монтируйте электрические системы управления непосредственно над насосом.
• Обеспечивайте адекватный дренаж пола с целью предотвращения залива водой.
• Адекватно рассчитывайте размеры трубопроводов и сокращайте до минимума количество изгибов.
• Обеспечьте отдельное крепление трубопроводов рядом с всасывающим и сливным трубопроводом с целью
снижения нагрузки на насос.
• Не перетягивайте места соединения трубопроводов. Используйте уплотнители, предназначенные только
для пластика. Не используйте продукцию на основе нефти. Очень важно, чтобы во всасывающую линию не
попадал воздух. Всасывающий трубопровод должен быть как минимум одинакового диаметра со всасывающим
отверстием.
Русско
20
