Betriebsanleitung/Operating Instructions
Wandsteckdose, 
Stecker
Wall-Mounted Socket,
Plug
> 8571/11, 8571/12

Betriebsanleitung
Wandsteckdose, 
Stecker
> 8571/11, 8571/12

Inhaltsverzeichnis
2150942 / 8571601300
2013-06-21·BA00·III·de·07
Wandsteckdose, Stecker
8571/11, 8571/12
1 Inhaltsverzeichnis
1 Inhaltsverzeichnis ..................................................................................................2
2 Allgemeine Angaben .............................................................................................2
3 Allgemeine Sicherheitshinweise ............................................................................3
4 Vorgesehener Einsatzbereich ...............................................................................4
5 Technische Daten .................................................................................................5
6 Transport, Lagerung und Entsorgung ...................................................................8
7 Montage ................................................................................................................8
8 Installation .............................................................................................................9
9 Inbetriebnahme ...................................................................................................12
10 Betrieb .................................................................................................................12
11 Wartung ...............................................................................................................13
12 Zubehör und Ersatzteile .....................................................................................14
13 EG-Konformitätserklärung ...................................................................................15
2 Allgemeine Angaben
2.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel.: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
2.2 Angaben zur Betriebsanleitung
ID-Nr.: 150942 / 8571601300
Publikationsnummer: 2013-06-21·BA00·III·de·07
Technische Änderungen vorbehalten.
2.3 Verwendete Symbole
Handlungsaufforderung: 
Beschreibt durch den Anwender auszuführende Tätigkeiten.
Reaktionszeichen: 
Beschreibt Resultate bzw. Reaktionen auf Tätigkeiten.
XAufzählungszeichen
Hinweiszeichen:
Beschreibt Hinweise und Empfehlungen.
Warnzeichen:
Gefahr durch spannungsführende Teile
Warnzeichen:
Gefahr durch explosionsfähige Atmosphäre!

150942 / 8571601300
2013-06-21·BA00·III·de·07
Allgemeine Sicherheitshinweise
3
Wandsteckdose, Stecker
8571/11, 8571/12
3 Allgemeine Sicherheitshinweise
3.1 Sicherheitshinweise für Montage- und Bedienpersonal
Die Betriebsanleitung enthält grundlegende Sicherheitshinweise, die bei Aufstellung, 
Betrieb und Wartung zu beachten sind. Nichtbeachtung hat eine Gefährdung für 
Personen, Anlage und Umwelt zur Folge.
Vor Montage/Inbetriebnahme:
Betriebsanleitung lesen.
Montage- und Betriebspersonal ausreichend schulen.
Sicherstellen, dass der Inhalt der Betriebsanleitung vom zuständigen Personal 
verstanden wird.
Es gelten die nationalen Montage- und Errichtungsvorschriften 
(z. B. IEC/EN 60079-14).
Bei Betrieb der Geräte:
Betriebsanleitung am Einsatzort verfügbar halten.
Sicherheitshinweise beachten.
Nationale Sicherheits- und Unfallverhütungsvorschriften beachten.
Gerät nur entsprechend der Leistungsdaten betreiben.
Wartungsarbeiten bzw. Reparaturen, die nicht in der Betriebsanleitung beschrieben
sind, dürfen nicht ohne vorherige Abstimmung mit dem Hersteller durchgeführt 
werden.
Beschädigungen können den Explosionsschutz aufheben.
Umbauten und Veränderungen am Gerät, die den Explosionsschutz beeinträchtigen,
sind nicht gestattet.
Gerät nur in unbeschädigtem, trockenem und sauberem Zustand einbauen 
und betreiben.
Bei Unklarheiten:
Mit Hersteller Kontakt aufnehmen.
3.2 Warnhinweise
Warnhinweise sind in dieser Betriebsanleitung nach folgendem Schema gegliedert:
Sie sind immer mit dem Signalwort „WARNUNG“ und teilweise mit einem 
gefahrenspezifischen Symbol gekennzeichnet.
WARNUNG
Gefahr durch unbefugte Arbeiten am Gerät!
Verletzungen und Sachschäden drohen.
Montage, Installation, Inbetriebnahme, Betrieb und Wartung dürfen ausschließlich
von dazu befugtem und entsprechend geschultem Personal durchgeführt werden.
WARNUNG
Art und Quelle der Gefahr!
Mögliche Folgen.
Maßnahmen zur Vermeidung der Gefahr.

Vorgesehener Einsatzbereich
4150942 / 8571601300
2013-06-21·BA00·III·de·07
Wandsteckdose, Stecker
8571/11, 8571/12
3.3 Normenkonformität
Die Wandsteckdose 8571/11 und der Stecker 8571/12 entsprechen folgenden 
Bestimmungen und Normen:
XRichtlinie 94/9/EG
XEN 50014, EN 50018, EN 50019, EN 50020, EN 50281-1-1
XIEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 60079-11, IEC 61241-1
XIEC 60947-3, IEC 60947-4-1, IEC 60309, IEC 60529
4 Vorgesehener Einsatzbereich
Die Wandsteckdose 8571/11 und der Stecker 8571/12 sind explosionsgeschützte 
elektrische Betriebsmittel.
Sie dienen zum Anschluss ortsveränderlicher und ortsfester elektrischer Betriebsmittel
sowie zur Verbindung von Leitungen bzw. Stromkreisen in explosionsgefährdeten 
Bereichen.
Sie sind für den Einsatz in explosionsgefährdeten Bereichen der Zonen 1, 2, 21 und 22
zugelassen.
WARNUNG
Gerät nur bestimmungsgemäß einsetzen!
Sonst erlischt Herstellerhaftung und Gewährleistung.
Gerät ausschließlich entsprechend den in dieser Betriebsanleitung festgelegten 
Betriebsbedingungen verwenden.
Gerät darf in explosionsgefährdeten Bereichen nur gemäß dieser Betriebsanleitung
betrieben werden.

150942 / 8571601300
2013-06-21·BA00·III·de·07
Technische Daten
5
Wandsteckdose, Stecker
8571/11, 8571/12
5 Technische Daten
Steckdose 8571/11
Explosionsschutz
Gasexplosionsschutz EII 2 G Ex ed IIC T6 (Ta = -30 ... +40 °C)
EII 2 G Ex ed IIC T5 (Ta = -30 ... +55 °C)
mit eigensicheren Hilfskontakten:
EII 2 G Ex ed [ia] IIC T6 (Ta = -30 ... +40 °C)
EII 2 G Ex ed [ia] IIC T5 (Ta = -30 ... +55 °C)
Staubexplosionsschutz EII 2 D Ex tD A21 IP66 T75°C (Ta = -30 ... +40 °C)
EII 2 D Ex tD A21 IP66 T60°C (Ta = -30 ... +55 °C)
Sonderausführung mit
eigensicheren
Hilfskontakten
EII 2 G Ex ed [ia] IIC T6 (Ta = - 30 ... + 40 °C)
EII 2 G Ex ed [ia] IIC T5 (Ta = - 30 ... + 55 °C)
Bescheinigung (IECEx) IECEx PTB 05 0024
Ex de IIC T6
Ex tD A21 IP 66 T80°C
Bescheinigungen
Gasexplosionsschutz PTB 04 ATEX 1060
Staubexplosionsschutz PTB 04 ATEX 1060
Schiffszulassung GL 26 296 - 05 HH (germanischer Lloyd)
Bemessungs-
betriebsspannung
Hauptkontakte max. 690 V AC / max. 110 V DC
Hilfskontakte max. 500 V AC / 110 V DC
Frequenz 0 ... 60 Hz
Spannungstoleranz -10% ... 6%
Bemessungsbetriebsstrom
Hauptkontakte 32 A
Hilfskontakte max. 6 A
Schaltleistung
Kurzschlussschutz
Ohne thermischen Schutz 35 A gG
Mit thermischem Schutz 63 A gG
Umgebungstemperatur siehe Explosionsschutzangaben
- 45 °C auf Anfrage (innere Schmierung mit Silikonfett)
Verriegelungsschalter max. 4-poliger Schalter
2 optionale Hilfskontakte (EIN - nacheilend, AUS - voreilend)
Schaltergriff abschließbar in 0- und I-Stellung
Gehäusematerial Polyamid
Schutzart IP66 gem. IEC/EN 60529
Anschlussklemme 2 x 2,5 ... 10 mm2eindrähtig
2 x 2,5 ... 6 mm2feindrähtig
Anschlussklemmen
Hilfskontakte 2 x 0,5 mm2... 2,5 mm2eindrähtig/feindrähtig
Anzugsdrehmoment Klemmen: 1,6 Nm, Anschluss 2 x 10 mm22,0 Nm
Anschlussraumdeckel der Wandsteckdose: max. 1,8 Nm
Steckergehäuse: max. 1,0 Nm
Hauptkontakte:
AC-3: 690 V, 32 A
7,5 kW:
15 kW:
30 kW:
220 V / 230 V / 240 V
380 V / 400 V / 415 V
600 V / 690 V
Hilfskontakte:
AC-15: 500 V, max. 1250 VA
AC-15: 230 V, max. 1380 VA
AC-12: 500 V, max. 3000 VA
DC-13: 110 V, 110 W

Technische Daten
6150942 / 8571601300
2013-06-21·BA00·III·de·07
Wandsteckdose, Stecker
8571/11, 8571/12

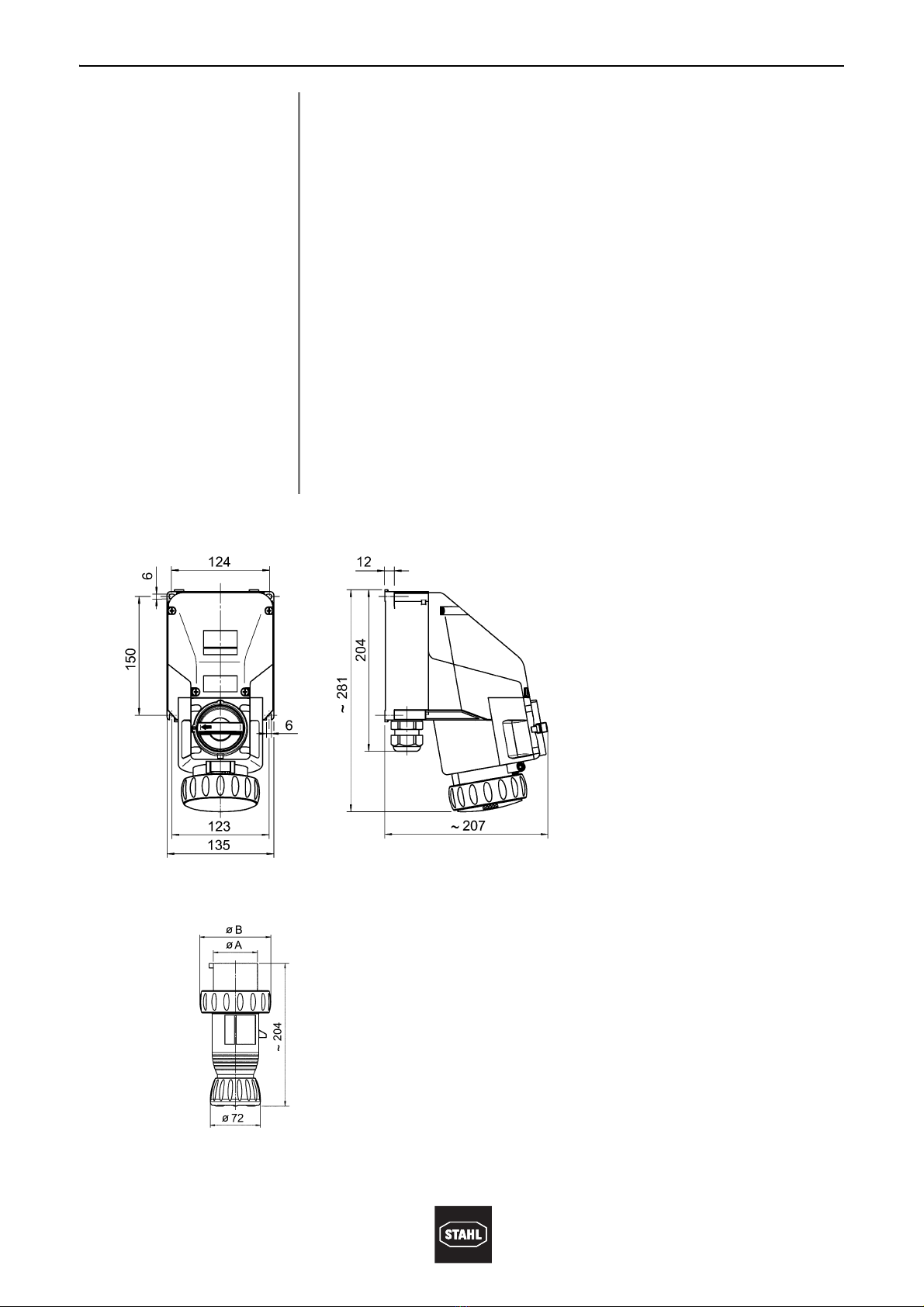

Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten
Kabel- und
Leitungseinführungen
Klemmbereich 13 mm ... 21 mm Kabeldurchmesser
Kabelverschraubung 1 x M32 x 1,5
(auftragsbedingte Positionierung auch oben oder seitlich möglich)
optional: oben max. 2 x M 32x 1,5; wahlweise auch Verschlussstopfen oder metallische
Einführungen
Verschlussstopfen 1 x M32 x 1,5
Gewicht
Lebensdauer 5000 Schaltzyklen (elektrisch und mechanisch)
Stecker 8571/12
Sonstige technische Daten siehe Steckdosen
Gehäusematerial Polyamid
Schutzart IP66 gem. IEC/EN 60529
Anschlussklemmen 1 x 2,5 ... 10 mm2feindrähtig
Leitungseinführungen 12 ... 28 mm Kabeldurchmesser
Anzugsdrehmoment Klemmen: 1,6 Nm
Anschlussraumdeckel der Wandsteckdose: max. 1,8 Nm
Steckergehäuse: max. 1,0 Nm
10339E00
8571/11-.. 32 A Schaltersteckdose
10340E00
Typ A B
8571/12-4..
32A, 3 P + ¿
57 99
8571/12-5..
32 A, 3 P + N + ¿
63,4 102
8571/12-.. 32 A Stecker
8571/11-4 2,0 kg
8571/11-5 2,2 kg
8571/12-4 0,5 kg
8571/12-5 0,6 kg

150942 / 8571601300
2013-06-21·BA00·III·de·07
Technische Daten
7
Wandsteckdose, Stecker
8571/11, 8571/12
Anordnung der Schutzkontaktbuchse
Position: Uhrzeit-Stellung, Ansicht: Vorderseite der Steckdose
Anordnung der Kontaktbuchsen und Klemmenbezeichnungen
Anordnung der Kontaktbuchsen und Klemmenbezeichnungen in der 6h-Stellung (Ansicht von der Vorderseite der Kragensteckdose
auf die Kontaktbuchsen)
Anordnung der Kontaktbuchsen und Klemmenbezeichnungen
Kennfarbe und Anordnung bezogen auf die Unverwechselbarkeitsnut für verschiedene Spannungen und Frequenzen gemäß IEC
60309-2
1) Hauptsächlich für Schiffsinstallationen
2) Frequenzen )100 Hz führen zu höherem Erwärmungsverhalten. Dies muss durch max. Umgebungstemperatur (40 °C, 
Temperaturklasse T5 oder Stromreduzierung auf 25 A kompensiert werden.
02395E00
Beispiel: Uhrzeit-Stellung
06556E00
380 - 415 V = 6 h
3 P + ¿3 P + N + ¿
06556E00 06555E00
8571/11-4.. 8571/11-5..
Polzahl Frequenz [Hz] Spannung [V] Kennfarbe Lage der Schutzkon-
taktbuchse
8571/11-4..
3 P + ¿
50 - 60 200 - 250 blau 9 h
50 - 60 380 - 415 rot 6 h
60 440 - 460 1) rot 11 h
50 - 60 480 - 500 schwarz 7 h
50 - 60 600 - 690 schwarz 5 h
100 - 300 2) > 50 grün 10 h
8571/11-5..
3 P + N + ¿
50 - 60 110 - 130 gelb 3 h
50 - 60 120/208 - 144/250 blau 9 h
50 - 60 200/346 - 240/415 rot 6 h
50 - 60 277/480 - 288/500 schwarz 7 h
50 - 60 347/600 - 400/690 schwarz 5 h
50 - 60 380 - 440 rot 3 h
60 250/440 - 265/460 1) rot 11 h

Transport, Lagerung und Entsorgung
8150942 / 8571601300
2013-06-21·BA00·III·de·07
Wandsteckdose, Stecker
8571/11, 8571/12
6 Transport, Lagerung und Entsorgung
Transport
Erschütterungsfrei in Originalkarton, nicht stürzen, vorsichtig handhaben.
Lagerung
Trocken in Originalverpackung lagern.
Lagertemperatur: - 55 °C ... + 80 °C
Entsorgung
Umweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen Bestimmungen 
sicherstellen.
7Montage
7.1 Montage Wandsteckdose Typ 8571/11-...
Gebrauchslage: Klappdeckel nach unten, Anschlussraum nach oben
Wandsteckdose mit vier Schrauben in senkrechter Gebrauchslage an einer ebenen
Wand befestigen.

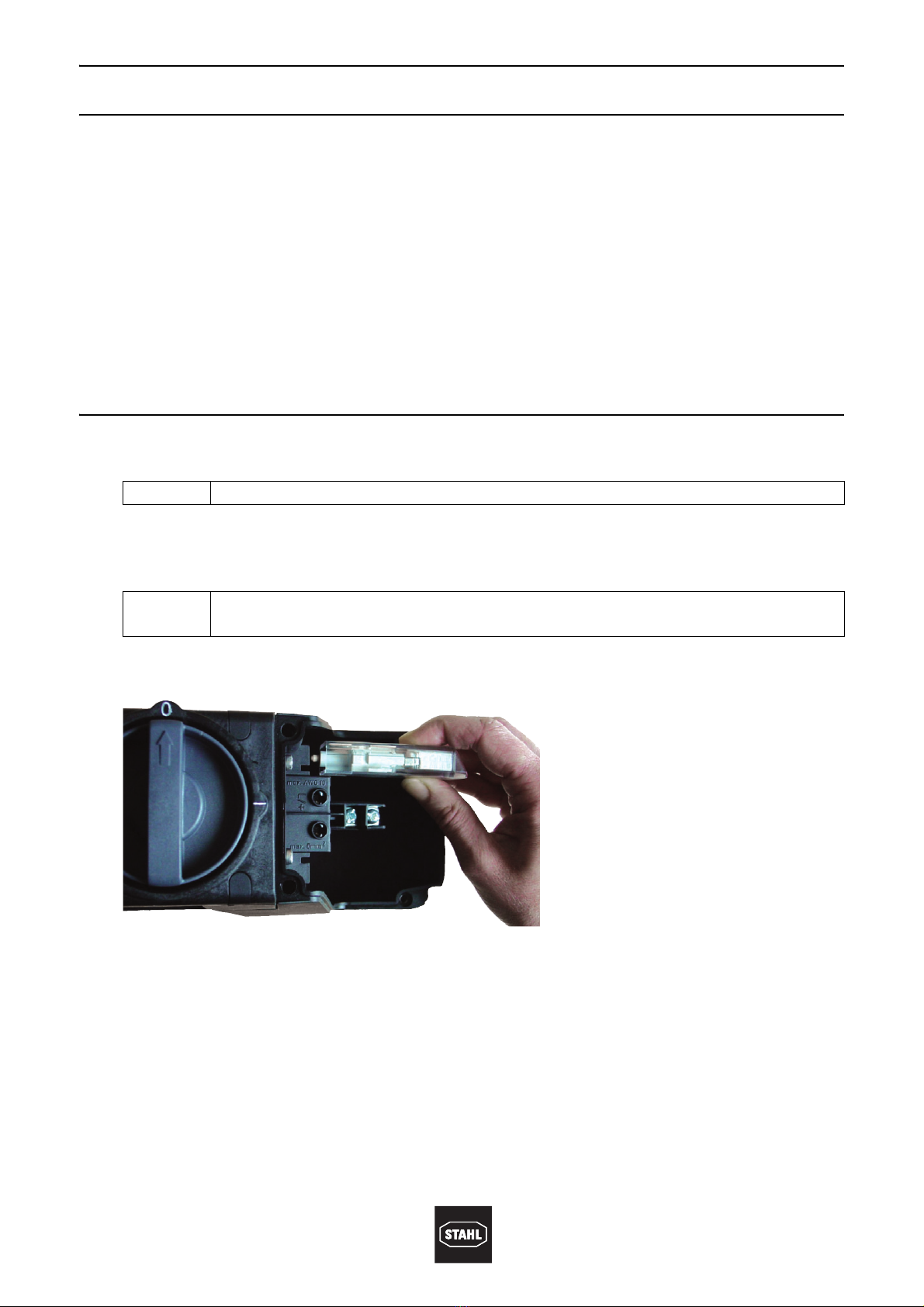

Montage Hilfskontakte
11203E00
Gehäuse öffnen.
Hilfskontakte wahlweise in die linke oder rechte Aufnahme einrasten.
Doppelbestückung ist möglich.
Gehäuse schließen.
Bei freier Witterung das Gehäuse mit Schutzdach oder -wand ausrüsten.
Die Befestigungsbohrungen sind als Langlöcher ausgebildet. Dadurch ist ein
vertikaler und horizontaler Montageausgleich möglich.

150942 / 8571601300
2013-06-21·BA00·III·de·07
Installation
9
Wandsteckdose, Stecker
8571/11, 8571/12

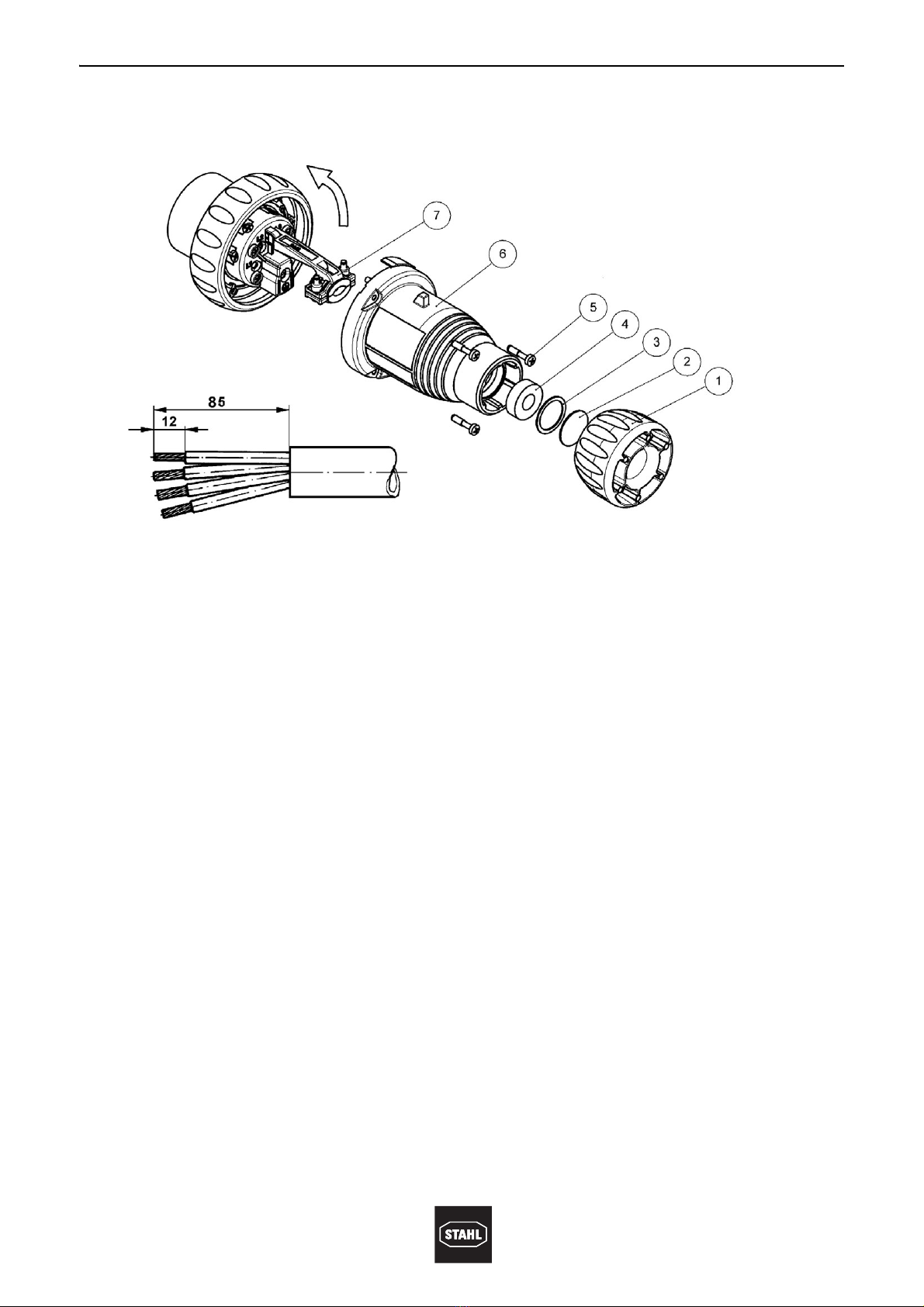

7.2 Montage Stecker Typ 8571/12-...
Gebrauchslage: Der Stecker sollte im ungesteckten Zustand mit den Kontakten nach un-
ten hängend aufbewahrt werden.

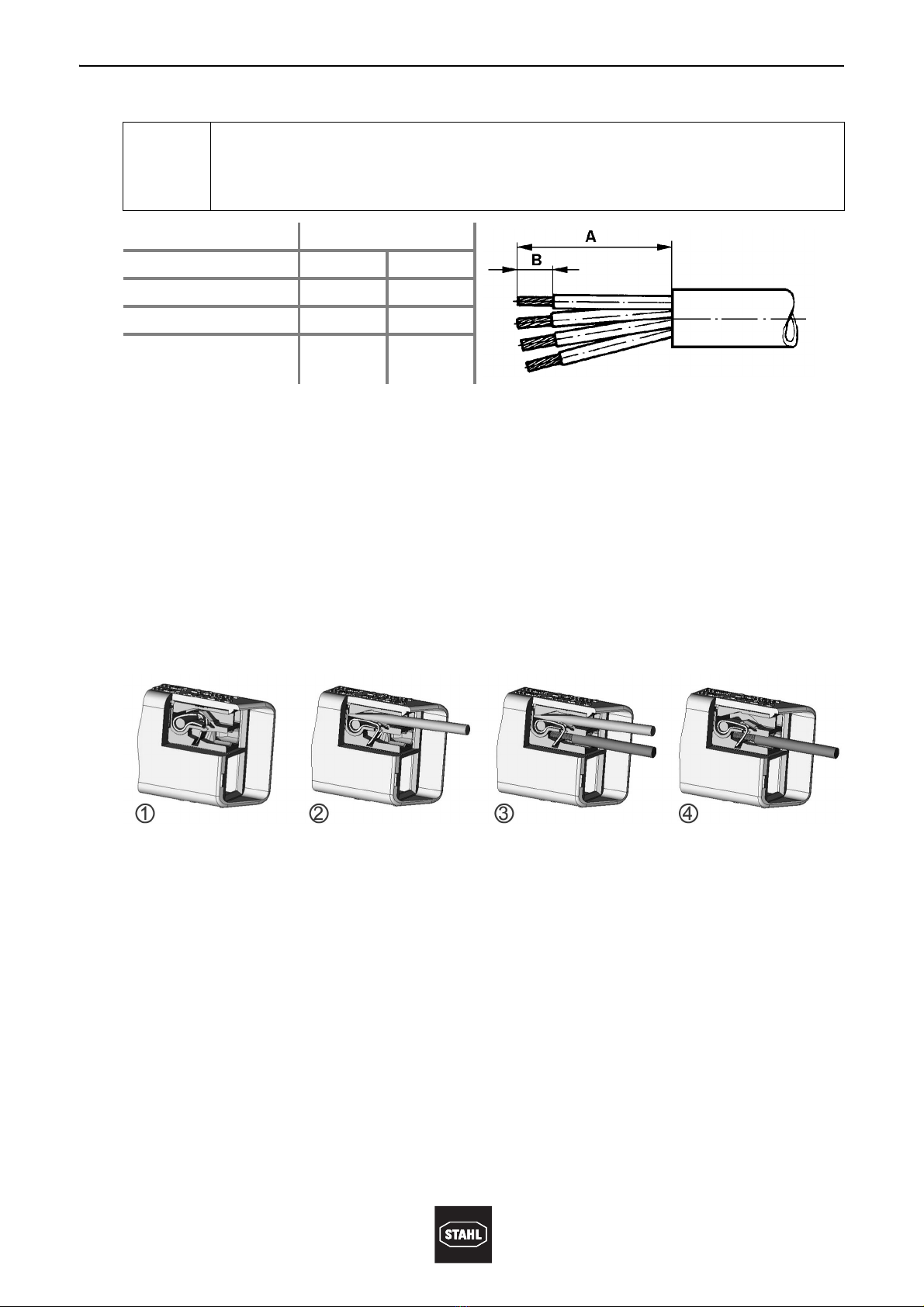

8 Installation
Zum Schutz gegen Verschmutzung der Steckerstifte kann eine passende
Verschlusshaube verwendet werden (siehe Kapitel 12, „Zubehör und Ersatz-
teile“).
WARNUNG
Gefahr durch spannungsführende Teile!
Schwerste Verletzungen drohen.
Alle Anschlüsse und Verdrahtungen spannungsfrei schalten.
Anschlüsse gegen unbefugtes Schalten sichern.
WARNUNG
Explosionsgefahr
Verletzungen und Sachschäden drohen.
Durch geeignete Leiterauswahl sicherstellen, dass maximal zulässige 
Leitertemperaturen nicht überschritten werden.
Bei Verwendung von Aderendhülsen diese gasdicht mit geeignetem Werk-
zeug aufbringen.
In eigensicheren Stromkreisen nur 2-adrige Leitungen ohne Abschirmung
verwenden. Isolationsvermögen und Trennabstände zwischen eigen-
sicheren und nicht-eigensicheren Stromkreisen gemäß IEC/EN 60079-11
und IEC/EN 60079-14, Abschnitt 12 beachten.
Nur gesondert geprüfte und mit EG-Baumusterprüfbescheinigung 
bescheinigte Kabel- und Leitungseinführungen und Verschlussstopfen
verwenden.
Leiterisolation muss bis an die Klemme heranreichen.
Leiter darf beim Abisolieren nicht beschädigt (z.B. eingekerbt) werden.
Grundsätzlich Schutzleiter anschließen.

Installation
10 150942 / 8571601300
2013-06-21·BA00·III·de·07
Wandsteckdose, Stecker
8571/11, 8571/12
8.1 Installation Wandsteckdose Typ 8571/11-...
Gehäuse öffnen.
Kabel durch Kabeleinführung in Anschlussraum führen.
Leitungen in entsprechende Klemmen einführen und festklemmen (Anzugsdrehmo-
ment: siehe Kapitel 5, „Technische Daten“). Die abisolierten Leitungsenden müssen
sich vollständig unter der Klemmplatte befinden.
Leitungen auf festen Sitz prüfen
Leitungen ausrichten (Klemmstellen dürfen nicht unter Zug stehen).
Kabeleinführung(en) festziehen.
Gehäuse schließen (Anzugsdrehmoment: siehe Kapitel 5, „Technische Daten“).
Installation Hilfskontakte
11202E00
Gehäuse öffnen.
Kabel durch Kabeleinführung in Anschlussraum führen.
Schraubenlose Klemmen mit Schraubendreher entriegeln (2) (Schneide 06 x 3,5 Form
A nach DIN 5264 bzw. ISO 2380-1).
Leitungen in entsprechende schraubenlose Klemmen einführen und festklemmen (3).
Die abisolierten Leitungsenden müssen sich vollständig in der Klemme befinden.
Leitungen ausrichten (Klemmstellen dürfen nicht unter Zug stehen).
Kabeleinführung(en) festziehen.
Gehäuse schließen (Anzugsdrehmoment: siehe Kapitel 5, „Technische Daten“).
Unter eine Anschlussklemme können zwei Leiter installiert werden. 
Leitermaterial und Leiterquerschnitt müssen dann gleich sein.
Die Leiter können ohne besondere vorbereitende Maßnahmen 
angeschlossen werden.
Abmessungen [mm]
A B
Hauptkontakte 200 12
Hilfskontakte 200 6
Hilfskontakte EEx i 20 6

150942 / 8571601300
2013-06-21·BA00·III·de·07
Installation
11
Wandsteckdose, Stecker
8571/11, 8571/12
8.2 Installation Stecker Typ 8571/12-...
11222E00
Verschraubung (1) abschrauben und Staubschutzplatte (2) entfernen.
Druckring (3) und Dichtring (4) herausnehmen.
Gehäuseschrauben (5) lösen und Steckergehäuse (6) abnehmen.
Leitung (max. 10 mm2) durch Verschraubung, Druckring und Dichtung einführen. 
Innendurchmesser der Dichtung ggf. durch Ausschneiden anpassen.
Zugentlastung (7) öffnen und um 90° abschwenken.
Leitungen in entsprechende Klemmen einführen und festklemmen (Anzugsdreh-
moment: siehe Kapitel 5, „Technische Daten“).
Die abisolierten Leitungsenden müssen sich vollständig in der Klemme befinden.
Zugentlastung zurückschwenken und auf Leitung montieren. Klemmstelle darf nicht
unter Zug stehen.
Steckergehäuse festschrauben (Anzugsdrehmoment: siehe Kapitel 5, „Technische
Daten“).
Dichtung in Steckergehäuse drücken, Druckring auflegen und Verschraubung fest-
schrauben.

Inbetriebnahme
12 150942 / 8571601300
2013-06-21·BA00·III·de·07
Wandsteckdose, Stecker
8571/11, 8571/12
9 Inbetriebnahme
Vor Inbetriebnahme
Montage und Installation kontrollieren.
Gehäuse auf Schäden untersuchen.
Ggf. Fremdkörper entfernen.
Ggf. Anschlussraum säubern.
Kontrolle ob Kabel ordnungsgemäß eingeführt wurden.
Kontrolle ob alle Schrauben und Muttern fest angezogen sind.
Kontrolle ob alle Leitungseinführungen und Verschlussstopfen fest angezogen sind.
Netzspannung beachten.
Nicht benutzte Leitungseinführungen mit gemäß Richtlinie 94/9/EG bescheinigten
Stopfen und nicht benutzte Bohrungen mit gemäß Richtlinie 94/9/EG bescheinigten
Verschlussstopfen abdichten.
Nur in komplett montiertem Zustand betreiben.
10 Betrieb
10.1 Betrieb Wandsteckdose Typ 8571/11-...
Es dürfen ausschließlich Stecker vom Typ 8571/12 und 8578/12 der Fa. R. STAHL 
verwendet werden.
10.2 Betrieb Stecker Typ 8571/12-...
Nach einem Kurzschluss im Stromkreis Funktionsfähigkeit des Steckers kontrollieren.
Der Stecker kann zusammen mit folgenden Produkten der Fa. R. STAHL betrieben 
werden:
XWandsteckdose 8571/11, 8578/11, 7571/11 und 7575/11
XFlanschsteckdose 8571/15 und 8578/15
XKupplungsdose 8578/16
Der Stecker passt in Industriesteckdosen (nach CEE-Norm).
Wandsteckdose und Stecker dürfen nur in komplett montiertem Zustand 
betrieben werden.
XDie Wandsteckdose ist nur bei eingestecktem Stecker schaltbar.
XBei gezogenem Stecker Klappdeckel mit dem Bajonettring 
verschließen.

150942 / 8571601300
2013-06-21·BA00·III·de·07
Wartung
13
Wandsteckdose, Stecker
8571/11, 8571/12
11 Wartung
11.1 Regelmäßige Wartungsarbeiten
Art und Umfang der Prüfungen den entsprechenden nationalen Vorschriften 
(z.B. IEC/EN 60079-17) entnehmen.
Die Fristen so bemessen, dass entstehende Mängel in der Anlage, mit denen zu 
rechnen ist, rechtzeitig festgestellt werden.
Die Stecker in regelmäßigen Abständen ziehen um Kontaktkorrosion vorzubeugen.
Im Rahmen der Wartung prüfen:
XLeitungen auf festen Sitz.
XGehäuse auf sichtbare Schäden.
XEinhaltung der zulässigen Temperaturen gem. IEC/EN 60079-0.
XBuchsen auf Verschmutzung.
XDichtungen auf Beschädigungen.
XBestimmungsgemäße Funktion.
XDie Oberfläche der Steckerstifte darf nicht beschädigt sein.
11.2 Reinigung
XReinigung mit einem Tuch, Besen, Staubsauger o.Ä.
XBei feuchter Reinigung Wasser oder milde, nicht scheuernde, nicht kratzende Reini-
gungsmittel verwenden.
XNiemals aggressive Reinigungsmittel oder Lösungsmittel verwenden.
XEindringen von Wasser und Reinigungsmittel in die Kontaktbuchsen vermeiden.
WARNUNG
Gefahr durch spannungsführende Teile!
Schwerste Verletzungen drohen.
Alle Anschlüsse und Verdrahtungen spannungsfrei schalten.
Anschlüsse gegen unbefugtes Schalten sichern.
WARNUNG
Gefahr durch defekte Schaltkontakte!
Verletzungen und Sachschäden drohen.
Nach jedem Kurzschluss im Hauptstromkreis des Schalters den kompletten 
Steckdosenflansch austauschen, da der Zustand der Schaltkontakte bei hermetisch
abgeschlossenen Betriebsmitteln nicht überprüft werden kann.

Zubehör und Ersatzteile
14 150942 / 8571601300
2013-06-21·BA00·III·de·07
Wandsteckdose, Stecker
8571/11, 8571/12
12 Zubehör und Ersatzteile
Benennung Abbildung Beschreibung Art.Nr.
Verschlussstopfen
04840E00
8290/3-M32 143534
Hilfskontakte
10341E00
1 Schließer 150682
1 Öffner 150680
1 Schließer, Goldkontakt 150686
1 Öffner, Goldkontakt 150684
Schutzkappen
05365E00
150856
150865
für Stecker 32 A 4-polig
für Stecker 32 A 5-polig

150942 / 8571601300
2013-06-21·BA00·III·de·07
EG-Konformitätserklärung
15
Wandsteckdose, Stecker
8571/11, 8571/12
13 EG-Konformitätserklärung

Operating Instructions
Wall-Mounted Socket,
Plug
> 8571/11, 8571/12

Contents
2150942 / 8571601300
2013-06-21·BA00·III·en·07
Wall-Mounted Socket, Plug
8571/11, 8571/12
1 Contents
1 Contents ................................................................................................................2
2 General Information ...............................................................................................2
3 General Notes Regarding Safety ..........................................................................3
4 Intended Area of Application .................................................................................4
5 Technical Data ......................................................................................................5
6 Transport, Storage and Disposal ...........................................................................8
7 Assembly ...............................................................................................................8
8 Installation .............................................................................................................9
9 Commissioning ....................................................................................................12
10 Operation .............................................................................................................12
11 Maintenance ........................................................................................................13
12 Accessories and Spare parts .............................................................................14
13 EC Declaration of Conformity ..............................................................................15
2 General Information
2.1 Manufacturer
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Phone: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
2.2 Information Regarding these Operating Instructions
ID-No.: 150942 / 8571601300
Publication Code: 2013-06-21·BA00·III·en·07
Subject to alterations.
2.3 Symbols Used
Action request: 
Describes actions to be carried out by the user.
Reaction sign:
Describes the results or the reactions to the actions taken.
XBullet
Information sign:
Describes notes and recommendations.
Warning symbol; danger due to energised parts!
Warning symbol: danger due to explosive atmosphere!
