Betriebsanleitung
Operating instructions
Additional languages www.stahl-ex.com
DE EN
SolConeX

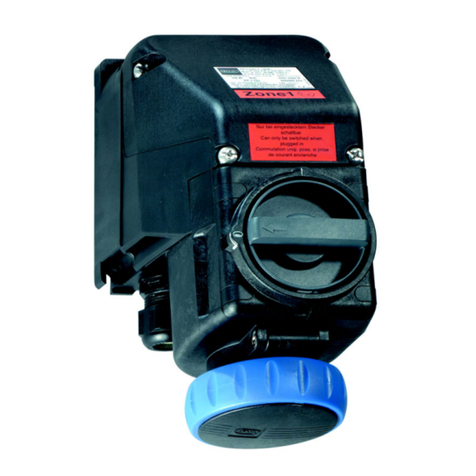

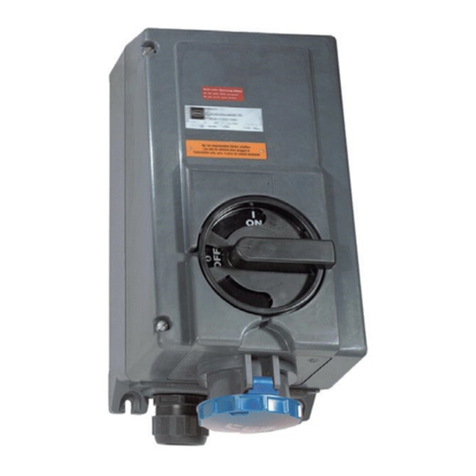

Wandsteckdose, 16 A
SolConeX
Wall-Mounted Socket, 16 A
Reihe 8570/11
Series 8570/11

DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Betriebsanleitung
Additional languages www.stahl-ex.com
DE
SolConeX Wandsteckdose, 16 A
Reihe 8570/11

2SolConeX Wandsteckdose, 16 A
Reihe 8570/11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Inhaltsverzeichnis
1 Allgemeine Angaben ...........................................................................................3
1.1 Hersteller .............................................................................................................3
1.2 Angaben zur Betriebsanleitung ...........................................................................3
1.3 Weitere Dokumente ............................................................................................3
1.4 Konformität zu Normen und Bestimmungen .......................................................3
2 Erläuterung der Symbole ....................................................................................4
2.1 Symbole in der Betriebsanleitung .......................................................................4
2.2 Warnhinweise .....................................................................................................4
2.3 Symbole am Gerät ..............................................................................................5
3 Sicherheitshinweise ............................................................................................5
3.1 Aufbewahrung der Betriebsanleitung ..................................................................5
3.2 Qualifikation des Personals ................................................................................5
3.3 Sichere Verwendung ...........................................................................................5
3.4 Umbauten und Änderungen ................................................................................6
4 Funktion und Geräteaufbau ................................................................................6
4.1 Funktion ..............................................................................................................6
5 Technische Daten ...............................................................................................7
6 Transport und Lagerung .....................................................................................9
7 Montage und Installation ...................................................................................10
7.1 Maßangaben / Befestigungsmaße ....................................................................10
7.2 Montage / Demontage, Gebrauchslage ............................................................12
7.3 Installation .........................................................................................................13
8 Inbetriebnahme .................................................................................................15
9 Betrieb ...............................................................................................................15
10 Instandhaltung, Wartung, Reparatur .................................................................16
10.1 Instandhaltung ..................................................................................................16
10.2 Wartung ............................................................................................................16
10.3 Reparatur ..........................................................................................................16
10.4 Rücksendung ....................................................................................................17
11 Reinigung ..........................................................................................................17
12 Entsorgung ........................................................................................................17
13 Zubehör und Ersatzteile ...................................................................................17

150646 / 8570601300
2017-07-19·BA00·III·de·07
Allgemeine Angaben
3
SolConeX Wandsteckdose, 16 A
Reihe 8570/11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
1 Allgemeine Angaben
1.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel.: [phone]
Fax: [phone]
Internet: www.stahl-ex.com
E-Mail: [email protected]
1.2 Angaben zur Betriebsanleitung
ID-Nr.: 150646 / 8570601300
Publikationsnummer: 2017-07-19·BA00·III·de·07
Hardwareversion: n/a
Softwareversion: n/a
Die Originalbetriebsanleitung ist die englische Ausgabe.
Diese ist rechtsverbindlich in allen juristischen Angelegenheiten.
1.3 Weitere Dokumente
• Datenblatt Steckvorrichtungen SolConeX & CES
Weitere Sprachen, siehe www.stahl-ex.com.
1.4 Konformität zu Normen und Bestimmungen
Siehe Zertifikate und EU-Konformitätserklärung: www.stahl-ex.com.
Das Gerät verfügt über eine IECEx-Zulassung. Siehe IECEx-Homepage:
http://iecex.iec.ch/
Weitere nationale Zertifikate stehen unter dem folgenden Link zum Download bereit:
http://www.r-stahl.com/downloads/certificates.html.

Erläuterung der Symbole
4150646 / 8570601300
2017-07-19·BA00·III·de·07
SolConeX Wandsteckdose, 16 A
Reihe 8570/11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
2 Erläuterung der Symbole
2.1 Symbole in der Betriebsanleitung
2.2 Warnhinweise
Warnhinweise unbedingt befolgen, um das konstruktive und durch den Betrieb bedingte
Risiko zu minimieren. Die Warnhinweise sind wie folgt aufgebaut:
• Signalwort: GEFAHR, WARNUNG, VORSICHT, HINWEIS
• Art und Quelle der Gefahr/des Schadens
• Folgen der Gefahr
• Ergreifen von Gegenmaßnahmen zum Vermeiden der Gefahr/des Schadens
Symbol Bedeutung
Tipps und Empfehlungen zum Gebrauch des Geräts
Gefahr allgemein
Gefahr durch explosionsfähige Atmosphäre
Gefahr durch spannungsführende Teile
GEFAHR
Gefahren für Personen
Nichtbeachtung der Anweisung führt zu schweren oder tödlichen
Verletzungen bei Personen.
WARNUNG
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu schweren oder tödlichen
Verletzungen bei Personen führen.
VORSICHT
Gefahren für Personen
Nichtbeachtung der Anweisung kann zu leichten Verletzungen bei Personen
führen.
HINWEIS
Vermeidung von Sachschaden
Nichtbeachtung der Anweisung kann zu einem Sachschaden am Gerät und/oder seiner
Umgebung führen.

150646 / 8570601300
2017-07-19·BA00·III·de·07
Sicherheitshinweise
5
SolConeX Wandsteckdose, 16 A
Reihe 8570/11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
2.3 Symbole am Gerät
3 Sicherheitshinweise
3.1 Aufbewahrung der Betriebsanleitung
• Betriebsanleitung sorgfältig lesen.
• Betriebsanleitung am Einbauort des Geräts aufbewahren.
• Mitgeltende Dokumente und Betriebsanleitungen der anzuschließenden Geräte
beachten.
3.2 Qualifikation des Personals
Für die in dieser Betriebsanleitung beschriebenen Tätigkeiten ist eine entsprechend
qualifizierte Fachkraft erforderlich. Dies gilt vor allem für Arbeiten in den Bereichen
• Projektierung
• Montage/Demontage des Geräts
• (Elektrische) Installation
• Inbetriebnahme
• Instandhaltung, Reparatur, Reinigung
Fachkräfte, die diese Tätigkeiten ausführen, müssen einen Kenntnisstand haben,
der relevante nationale Normen und Bestimmungen umfasst.
Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich!
R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird:
• IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen)
• IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen)
• IEC/EN 60079-19 (Gerätereparatur, Überholung und Regenerierung)
3.3 Sichere Verwendung
Vor der Montage
• Sicherheitshinweise in dieser Betriebsanleitung lesen und beachten!
• Sicherstellen, dass der Inhalt dieser Betriebsanleitung vom zuständigen Personal voll
verstanden wurde.
• Gerät nur bestimmungsgemäß und nur für den zugelassenen Einsatzzweck
verwenden.
• Bei Betriebsbedingungen, die durch die technischen Daten des Geräts nicht
abgedeckt werden, unbedingt bei der R. STAHL Schaltgeräte GmbH rückfragen.
• Vor Installation sicherstellen, dass das Gerät unbeschädigt ist.
• Für Schäden, die durch fehlerhaften oder unzulässigen Einsatz des Geräts sowie
durch Nichtbeachtung dieser Betriebsanleitung entstehen, besteht keine Haftung.
Symbol Bedeutung
17055E00
CE-Kennzeichnung gemäß aktuell gültiger Richtlinie.
02198E00
Gerät gemäß Kennzeichnung für explosionsgefährdete Bereiche zertifiziert.

Funktion und Geräteaufbau
6150646 / 8570601300
2017-07-19·BA00·III·de·07
SolConeX Wandsteckdose, 16 A
Reihe 8570/11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Bei Montage und Installation
• Montage und Installation nur durch qualifizierte und autorisierte Personen
(siehe Abschnitt "Qualifikation des Personals") durchführen lassen.
• Gerät nur in Zonen installieren, für die es aufgrund seiner Kennzeichnung geeignet ist.
• Bei Installation und im Betrieb die Angaben
(Kennwerte und Bemessungsbetriebsbedingungen) auf Typ- und Datenschildern
sowie die Hinweisschilder am Gerät beachten.
• Vor Installation sicherstellen, dass das Gerät unbeschädigt ist.
Inbetriebnahme, Wartung, Reparatur
• Inbetriebnahme und Instandsetzung nur durch qualifizierte und autorisierte Personen
(siehe Abschnitt "Qualifikation des Personals") durchführen lassen.
• Vor Inbetriebnahme sicherstellen, dass das Gerät unbeschädigt ist.
• Nur Wartungsarbeiten durchführen, die in dieser Betriebsanleitung beschrieben sind.
3.4 Umbauten und Änderungen
4 Funktion und Geräteaufbau
4.1 Funktion
Die Wandsteckdose 8570/11 ist ein explosionsgeschütztes elektrisches Betriebsmittel.
Sie dient zum Anschluss ortsveränderlicher und ortsfester, elektrischer Betriebsmittel
sowie zur Verbindung von Leitungen bzw. Stromkreisen in explosionsgefährdeten
Bereichen.
Sie ist für den Einsatz in explosionsgefährdeten Bereichen der Zonen 1, 2, 21 und 22
zertifiziert.
GEFAHR
Explosionsgefahr durch Umbauten und Änderungen am Gerät!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nicht umbauen oder verändern.
Für Schäden, die durch Umbauten und Änderungen entstehen, besteht keine
Haftung und keine Gewährleistung.
GEFAHR
Explosionsgefahr durch zweckentfremdete Verwendung!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät nur entsprechend den in dieser Betriebsanleitung festgelegten
Betriebsbedingungen verwenden.
• Gerät nur entsprechend dem in dieser Betriebsanleitung genannten
Einsatzzweck verwenden.

150646 / 8570601300
2017-07-19·BA00·III·de·07
Technische Daten
7
SolConeX Wandsteckdose, 16 A
Reihe 8570/11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
5 Technische Daten
Explosionsschutz
Global (IECEx)
Gas und Staub IECEx PTB 05.0023
Ex db eb IIC T6 Gb
Ex db eb ia IIC T6 Gb
Ex tb IIIC T80°C Db
Europa (ATEX)
Gas und Staub PTB 03 ATEX 1227
E II 2 G Ex db eb IIC T6 Gb
E II 2 D Ex tb IIIC T80°C Db
Sonderausführung
mit
eigensicheren
Hilfskontakten
E II 2 G Ex db eb ia IIC T6 Gb
Bescheinigungen und Zertifikate
Bescheinigungen IECEx, ATEX, Brasilien (INMETRO), Kanada (CSA), Kasachstan (TR),
Russland (TR), Ukraine (TR), USA (FM), Weißrussland (TR)
Technische Daten
Elektrische Daten
Bemessungs-
betriebsspannung
Hauptkontakte 8570/11-3.. : max 500 V AC / max 110 V DC
8570/11-4.. : max 690 V AC / max 110 V DC
8570/11-5.. : max 690 V AC / max 110 V DC
Hilfskontakte max. 500 V AC / max. 110 V DC
Frequenz 0 ... 60 Hz
(bei Frequenzen >100 Hz Reduzierung auf 12 A erforderlich)
Spannungs-
toleranz
-10 ... +10 %
Bemessungs-
betriebsstrom
Hauptkontakte 16 A
Hilfskontakte max. 6 A
Gebrauchs-
kategorie
AC 3: 690 V / 16 A
DC 1: 110 V / 16 A

Technische Daten
8150646 / 8570601300
2017-07-19·BA00·III·de·07
SolConeX Wandsteckdose, 16 A
Reihe 8570/11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Bemessungs-
betriebsleistung
Bemessungs-
isolationsspannung
8570/11-3.. : 550 V
8570/11-4.. : 750 V
8570/11-5.. : 750 V
Hilfskontakte:
550 V
Vorsicherung
ohne
thermischen
Schutz
16 A gG
mit
thermischem
Schutz
35 A gG
Umgebungs-
bedingungen
Umgebungs-
temperatur
-30 ... +55 °C
-50 °C auf Anfrage (innere Schmierung mit Silikonfett)
Mechanische Daten
Anzahl der Pole 1 P+ N + ¿, 2 P + ¿, 3 P + ¿, 3 P + N + ¿
Hilfskontakte 2 optionale Hilfskontakte (EIN - nacheilend, AUS - voreilend)
Schaltergriff abschließbar in 0- und I-Stellung
Material
Gehäuse Polyamid, glasfaserverstärkt
Schutzart IP66 gem. IEC/EN 60529
Anschlussart Schraubklemmen
Anschluss-
klemmen
Hauptkontakte
Hilfskontakte 2 x 0,5 ... 2,5 mm2 eindrähtig/feindrähtig
Technische Daten
Hauptkontakte:
4 kW:
7,5 kW:
11 kW:
220 V / 230 V / 240 V
380 V / 400 V / 415 V / 500 V
600 V / 690 V
Hilfskontakte:
AC-15: 500 V, max. 1250 VA
AC-15: 230 V, max. 1380 VA
AC-12: 500 V, max. 3000 VA
DC-13: 110 V, 110 W
eindrähtig 2 x 1,5 mm2 ... 6 mm2
feindrähtig 2 x 1,5 mm2 ... 4 mm2
feindrähtig mit Aderendhülse 2 x 1,5 mm2 ... 4 mm2

150646 / 8570601300
2017-07-19·BA00·III·de·07
Transport und Lagerung
9
SolConeX Wandsteckdose, 16 A
Reihe 8570/11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Weitere technische Daten, siehe www.stahl-ex.com.
6 Transport und Lagerung
• Gerät nur in Originalverpackung transportieren und lagern.
• Gerät trocken (keine Betauung) und erschütterungsfrei lagern.
• Gerät nicht stürzen.
Gewicht
Lebensdauer 5000 Schaltzyklen (elektrisch und mechanisch)
Anzugs-
drehmoment
Klemmen: 1,2 Nm
Anschlussraumdeckel der Wandsteckdose: max. 1,8 Nm
Kabel- und Leitungs-
einführungen
Kabel-
verschraubung
1 x M25 x 1,5
(auftragsbedingte Positionierung auch oben oder seitlich möglich)
optional: oben max. 2 x M25 x 1,5; wahlweise auch
Verschlussstopfen oder metallische Einführungen
* Reduzierdichteinsatz
Verschlussstopfen 1 x M25 x 1,5
Die Dichtung ist bei einem Einsatzbereich < -40 °C nur für eine einmalige
Montage vorgesehen. Bei Wiedermontage Dichtung tauschen.
Äußerer Erdungs-
anschluss
Auftragsbedingte Positionierung seitlich möglich
(Anschlussquerschnitt 10 mm2)
Technische Daten
8570/11-3 1,12 kg
8570/11-4 1,35 kg
8570/11-5 1,45 kg
Gewinde-
größe
SW Klemmbereich Klemm-
bereich +
RDE*
Anzugs-
dreh-
moment
Anschluss
gewinde
bei 20 °C
Anzugs-
dreh-
moment
Hutmutter
bei 20 °C
M20x1,5 24 7 ... 13 mm 4 ... 8 mm 2,3 Nm 1,5 Nm
M25x1,5 29 10 ... 17 mm 7 ... 12 mm 3 Nm 2 Nm
Gewinde-
größe
SW Anzugs-
drehmoment
Anschluss-
gewinde
bei 20 °C
M20x1,5 24 1 Nm
M25x1,5 29 1,5 Nm

Montage und Installation
10 150646 / 8570601300
2017-07-19·BA00·III·de·07
SolConeX Wandsteckdose, 16 A
Reihe 8570/11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
7 Montage und Installation
7.1 Maßangaben / Befestigungsmaße
Maßzeichnungen (alle Maße in mm) - Änderungen vorbehalten
Anordnung der Schutzkontaktbuchse
Position: Uhrzeit-Stellung, Ansicht: Vorderseite der Steckdose
Anordnung der Kontaktbuchsen und Klemmenbezeichnungen
Anordnung der Kontaktbuchsen und Klemmenbezeichnungen in der 6h-Stellung
(Ansicht von der Vorderseite der Kragensteckdose auf die Kontaktbuchsen)
10338E00 10333E00
8570/11-3.. 8570/11-4.. und 8570/11-5..
02395E00
Beispiel: Uhrzeit-
Stellung
19178E00
200 ... 250 V = 6 h
1 P + N + ¿2 P + ¿3 P + ¿3 P + N + ¿
19590E00 19178E00 19265E00 19266E00
8570/11-3.. 8570/11-3.. 8570/11-4.. 8570/11-5..

150646 / 8570601300
2017-07-19·BA00·III·de·07
Montage und Installation
11
SolConeX Wandsteckdose, 16 A
Reihe 8570/11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Kennfarbe und Anordnung der Kontaktbuchsen und Klemmenbezeichnungen
Kennfarbe und Anordnung bezogen auf die Unverwechselbarkeitsnut für verschiedene Spannungen und
Frequenzen gemäß IEC 60309-2
1) Hauptsächlich für Schiffsinstallationen
2) Frequenzen ) 100 Hz führen zu höherem Erwärmungsverhalten. Dies muss durch Stromreduzierung auf
12 A kompensiert werden.
Polzahl Frequenz
[Hz]
Spannung
[V]
Kennfarbe Lage der Schutz-
kontaktbuchse
8570/11-3..
2 P + ¿
50 and 60 200 ... 250 blau 6 h
50 and 60 380 ... 415 rot 9 h
50 and 60 480 ... 500 schwarz 7 h
> 300 ... 500 2) > 50 grün 2 h
DC > 50 ... 110 hell grau 3 h
8570/11-3..
1 P + N + ¿
50 and 60 100 ... 130 gelb 4 h
60 277 hell grau 5 h
8570/11-4..
3 P + ¿
50 and 60 100 ... 130 gelb 4 h
50 and 60 200 ... 250 blau 9 h
50 and 60 380 ... 415 rot 6 h
50 380 rot 3 h
60 440 ... 460 1) rot 11 h
50 and 60 480 ... 500 schwarz 7 h
50 and 60 600 ... 690 schwarz 5 h
100 ... 300 2) > 50 grün 10 h
> 300 ... 500 2) > 50 grün 2 h
8570/11-5..
3 P + N + ¿
50 and 60 57/100 ... 75/130 gelb 4 h
50 and 60 120/208 ... 144/250 blau 9 h
50 and 60 200/346 ... 240/415 rot 6 h
50 220/380 rot 3 h
60 250/440 ... 265/460 1) rot 11 h
50 and 60 277/480 ... 288/500 schwarz 7 h
50 and 60 347/600 ... 400/690 schwarz 5 h

Montage und Installation
12 150646 / 8570601300
2017-07-19·BA00·III·de·07
SolConeX Wandsteckdose, 16 A
Reihe 8570/11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
7.2 Montage / Demontage, Gebrauchslage
7.2.1 Montage
Das Gerät ist für den Einsatz im Innen- und Außenbereich geeignet.
• Bei Einsatz im Außenbereich Gehäuse und explosionsgeschütztes, elektrisches
Betriebsmittel mit Schutzdach oder -wand ausrüsten.
Gebrauchslage
• Wandsteckdose mit vier Schrauben in senkrechter Gebrauchslage an einer ebenen
Wand befestigen.
Montage Hilfskontakte
19605E00
• Klappdeckel nach unten, Anschlussraum nach
oben.
Die Befestigungsbohrungen sind als Langlöcher ausgebildet. Dadurch ist ein
vertikaler und horizontaler Montageausgleich möglich.
11203E00
• Gehäuse öffnen.
• Hilfskontakte wahlweise in
die linke oder rechte
Aufnahme einrasten.
Doppelbestückung ist
möglich.
• Gehäuse schließen.

150646 / 8570601300
2017-07-19·BA00·III·de·07
Montage und Installation
13
SolConeX Wandsteckdose, 16 A
Reihe 8570/11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
7.3 Installation
WARNUNG
Gefahr eines Stromschlags durch spannungsführende Teile!
Nichtbeachten kann zu schweren oder tödlichen Verletzungen führen.
• Alle Anschlüsse und Verdrahtungen spannungsfrei schalten.
• Anschlüsse gegen unbefugtes Schalten sichern.
GEFAHR
Explosionsgefahr durch unzureichende Schutzmaßnahmen!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Durch geeignete Leiterauswahl sicherstellen, dass maximal zulässige
Leitertemperaturen nicht überschritten werden.
• Bei Verwendung von Aderendhülsen diese mit geeignetem Werkzeug
aufbringen.
• Isolationsvermögen und Trennabstände zwischen eigensicheren und
nicht-eigensicheren Stromkreisen gemäß EN 60079-14, Abschnitt 12
beachten.
• Nur gesondert geprüfte und mit EG-Baumusterprüfbescheinigung
bescheinigte Kabeleinführungen und Verschlussstopfen verwenden.
• Leiterisolation muss bis an die Klemme heranreichen.
• Leiter darf beim Abisolieren nicht beschädigt (z.B. eingekerbt) werden.
• Grundsätzlich Schutzleiter anschließen.
Unter eine Anschlussklemme können zwei Leiter installiert werden.
Leitermaterial und Leiterquerschnitt müssen dann gleich sein.
Die Leiter können ohne besondere vorbereitende Maßnahmen
angeschlossen werden.
15727E00
• Hutmutter (6) lösen.
• Staubschutz (5) entfernen.
• Optional: Reduzierdichteinsatz (4b)
entfernen.
• Kabel durch die Leitungseinführung
führen.
• Hutmutter (6) anziehen.
Legende
2 = Dichtring 4b = Reduzierdichteinsatz (RDE)
3 = Anschlussgewinde 5 = Staubschutz
4a = Dichteinsatz 6 = Hutmutter

Montage und Installation
14 150646 / 8570601300
2017-07-19·BA00·III·de·07
SolConeX Wandsteckdose, 16 A
Reihe 8570/11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Installation Hilfskontakte
Abmessungen [mm]
AB
Hauptkontakte 180 10
Hilfskontakte 180 6
Hilfskontakte Ex i 180 6
11201E00
• Gehäuse öffnen. Leitungen durch
Leitungseinführung in Anschluss-
raum führen. Leitungen abisolieren.
Leitungen in entsprechende
Klemmen einführen und fest-
klemmen (Anzugsdrehmoment
siehe Kapitel "Technische Daten").
Dabei abisolierte Leitungsenden
vollständig unter die Klemmplatte
stecken. Leitungen auf festen Sitz
prüfen. Leitungen ausrichten. Dabei
darauf achten, dass Klemmstellen
nicht unter Zug stehen.
Leitungseinführung(en) festziehen.
Gehäuse schließen (Anzugs-
drehmoment siehe Kapitel
"Technische Daten").
16027E00
• Gehäuse öffnen.
• Kabel durch Kabeleinführung in
Anschlussraum führen.
• Schraubenlose Klemmen mit
Schraubendreher entriegeln (2)
(Schneide 06 x 3,5 Form A nach
DIN 5264 bzw. ISO 2380-1).
• Leitungen in entsprechende
schraubenlose Klemmen einführen
und festklemmen (3). Die
abisolierten Leitungsenden müssen
sich vollständig in der Klemme
befinden.
• Leitungen ausrichten (Klemmstellen
dürfen nicht unter Zug stehen).
• Kabeleinführung(en) festziehen.
• Gehäuse schließen (Anzugsdreh-
moment siehe Kapitel
„Technische Daten“).
11202E00

150646 / 8570601300
2017-07-19·BA00·III·de·07
Inbetriebnahme
15
SolConeX Wandsteckdose, 16 A
Reihe 8570/11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
8 Inbetriebnahme
Vor Inbetriebnahme Folgendes sicherstellen:
• Montage und Installation kontrollieren.
• Gehäuse darf keine Schäden aufweisen.
• Gegebenenfalls Fremdkörper entfernen.
• Gegebenenfalls Anschlussraum säubern.
• Kontrollieren, ob Leitungen ordnungsgemäß eingeführt wurden.
• Kontrollieren, ob alle Schrauben und Muttern fest angezogen sind.
• Kontrollieren, ob alle Leitungseinführungen und Verschlussstopfen fest angezogen
sind.
• Kontrollieren, ob alle Leiter fest angeklemmt sind.
• Netzspannung beachten.
• Nicht benutzte Leitungseinführungen mit gemäß Richtlinie 2014/34/EU bzw. IEC
bescheinigten Stopfen und nicht benutzte Bohrungen mit gemäß
Richtlinie 2014/34/EU bzw. IEC bescheinigten Verschlussstopfen abdichten.
9 Betrieb
Es dürfen ausschließlich Stecker vom Typ 8570/12 und 8575/12 der Fa. R. STAHL
verwendet werden.
Bei dem Stecker 8575/12 reduziert sich die Schutzart auf IP55 im gesteckten Zusatnd.
GEFAHR
Explosionsgefahr durch fehlerhafte Installation!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Gerät vor der Inbetriebnahme auf korrekte Installation prüfen.
• Nationale Bestimmungen einhalten.
WARNUNG
Beschädigung oder Zerstörung des Geräts durch Störlichtbogen und hohen
Druck infolge unsachgemäßer Schaltvorgänge!
Nichtbeachten kann zu schweren oder tödlichen Verletzungen führen.
• Ein- und Ausschaltvorgang vollständig und zügig durchführen.
• Schaltstellung zwischen 0 und I (ON und OFF) vermeiden.
Die Wandsteckdose darf nur in komplett montiertem Zustand betrieben
werden.
Die Wandsteckdose ist nur bei eingestecktem Stecker schaltbar.
Bei gezogenem Stecker Klappdeckel mit dem Bajonettring verschließen.

Instandhaltung, Wartung, Reparatur
16 150646 / 8570601300
2017-07-19·BA00·III·de·07
SolConeX Wandsteckdose, 16 A
Reihe 8570/11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
10 Instandhaltung, Wartung, Reparatur
10.1 Instandhaltung
• Art und Umfang der Prüfungen den entsprechenden nationalen Vorschriften
entnehmen.
• Prüfungsintervalle an Betriebsbedingungen anpassen.
Bei der Instandhaltung des Geräts mindestens folgende Punkte prüfen:
• Leitungen auf festen Sitz,
• Gehäuse, Dichtungen und Oberfläche auf Beschädigungen,
• Buchsen auf Verschmutzung,
• Einhaltung der zulässigen Temperaturen,
• bestimmungsgemäße Verwendung.
10.2 Wartung
10.3 Reparatur
VORSICHT
Gefahr eines Stromschlags durch spannungsführende Teile!
Nichtbeachten kann zu leichten Verletzungen führen.
• Alle Anschlüsse spannungsfrei schalten.
• Anschlüsse gegen unbefugtes Schalten sichern.
GEFAHR
Überhitzungs- und Explosionsgefahr durch defekte Schaltkontakte!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Nach jedem Kurzschluss im Hauptstromkreis des Schalters den
kompletten Steckdosenflansch austauschen, da der Zustand der
Schaltkontakte bei hermetisch abgeschlossenen Betriebsmitteln nicht
überprüft werden kann.
Die geltenden nationalen Bestimmungen im Einsatzland beachten.
GEFAHR
Explosionsgefahr durch unsachgemäße Reparatur!
Nichtbeachten führt zu schweren oder tödlichen Verletzungen.
• Reparaturen an den Geräten ausschließlich durch
R. STAHL Schaltgeräte GmbH ausführen lassen.

150646 / 8570601300
2017-07-19·BA00·III·de·07
Reinigung
17
SolConeX Wandsteckdose, 16 A
Reihe 8570/11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
10.4 Rücksendung
Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL
durchführen! Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen.
Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von
R. STAHL zur Verfügung.
Kundenservice persönlich kontaktieren.
oder
Internetseite www.stahl.de aufrufen.
Unter "Support" > "RMA Formular" > "RMA-Schein anfordern" wählen.
Formular ausfüllen.
Bestätigung erfolgt. Der STAHL-Kundenservice meldet sich bei Ihnen.
Nach Rücksprache erhalten Sie einen RMA-Schein.
Gerät zusammen mit dem RMA-Schein in der Verpackung an
die R. STAHL Schaltgeräte GmbH senden (Adresse siehe Abschnitt 1.1).
11 Reinigung
• Zur Vermeidung elektrostatischer Aufladung dürfen die Geräte in
explosionsgefährdeten Bereichen nur mit einem feuchten Tuch gereinigt werden.
• Bei feuchter Reinigung: Wasser oder milde, nicht scheuernde, nicht kratzende
Reinigungsmittel verwenden.
• Keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden.
• Eindringen von Wasser und Reinigungsmittel in die Kontaktbuchsen vermeiden.
12 Entsorgung
• Nationale und lokal gültige Vorschriften und gesetzliche Bestimmungen zur
Entsorgung beachten.
• Materialien getrennt dem Recycling zuführen.
• Umweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen Bestimmungen
sicherstellen.
13 Zubehör und Ersatzteile
Rücksendung bzw. Verpackung der Geräte nur nach Kontakt und Absprache mit
R. STAHL durchführen!
HINWEIS
Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile.
Nichtbeachten kann Sachschaden verursachen!
• Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH
verwenden.
Zubehör und Ersatzteile, siehe Datenblatt auf Homepage www.stahl-ex.com.

EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
Operating instructions
Additional languages www.r-stahl.com
EN
SolConeX Wall-Mounted Socket, 16 A
Series 8570/11
