Betriebsanleitung
Additional languages r-stahl.com
DE
Steuerelement
Reihe 8453
– Für künftige Verwendung aufbewahren! –

2
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Steuerelement
Reihe 8453
Inhaltsverzeichnis
1 Allgemeine Angaben ...........................................................................................3
1.1 Hersteller .............................................................................................................3
1.2 Zu dieser Betriebsanleitung ................................................................................3
1.3 Weitere Dokumente ............................................................................................3
1.4 Konformität zu Normen und Bestimmungen .......................................................3
2 Erläuterung der Symbole ....................................................................................4
2.1 Symbole in der Betriebsanleitung .......................................................................4
2.2 Symbole am Gerät ..............................................................................................4
3 Sicherheit ............................................................................................................5
3.1 Bestimmungsgemäße Verwendung ....................................................................5
3.2 Qualifikation des Personals ................................................................................5
3.3 Restrisiken ..........................................................................................................6
4 Transport und Lagerung .....................................................................................7
5 Produktauswahl und Projektierung .....................................................................7
6 Montage und Installation .....................................................................................7
6.1 Montage / Demontage ........................................................................................7
6.2 Installation ...........................................................................................................8
7 Inbetriebnahme .................................................................................................10
8 Instandhaltung, Wartung, Reparatur .................................................................11
8.1 Instandhaltung ..................................................................................................11
8.2 Wartung ............................................................................................................11
8.3 Reparatur ..........................................................................................................11
9 Rücksendung ....................................................................................................11
10 Reinigung ..........................................................................................................12
11 Entsorgung ........................................................................................................12
12 Zubehör und Ersatzteile ...................................................................................12
13 Anhang A ..........................................................................................................13
13.1 Technische Daten .............................................................................................13
14 Anhang B ..........................................................................................................15
14.1 Maßangaben / Befestigungsmaße ....................................................................15

220082 / 8453602300
2019-11-18·BA00·III·de·03
Allgemeine Angaben
3
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Steuerelement
Reihe 8453
1 Allgemeine Angaben
1.1 Hersteller
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Tel.: [phone]
Fax: [phone]
Internet: r-stahl.com
E-Mail: [e-mail]
1.2 Zu dieser Betriebsanleitung
Diese Betriebsanleitung, insbesondere die Sicherheitshinweise, vor Gebrauch
aufmerksam lesen.
Alle mitgeltenden Dokumente beachten (siehe auch Kapitel 1.3)
Betriebsanleitung während der Lebensdauer des Geräts aufbewahren.
Betriebsanleitung dem Bedien- und Wartungspersonal jederzeit zugänglich machen.
Betriebsanleitung an jeden folgenden Besitzer oder Benutzer des Geräts weitergeben.
Betriebsanleitung bei jeder von R. STAHL erhaltenen Ergänzung aktualisieren.
ID-Nr.: 220082 / 8453602300
Publikationsnummer: 2019-11-18·BA00·III·de·03
Die Originalbetriebsanleitung ist die deutsche Ausgabe.
Diese ist rechtsverbindlich in allen juristischen Angelegenheiten.
1.3 Weitere Dokumente
• Datenblatt
Dokumente in weiteren Sprachen, siehe r-stahl.com.
1.4 Konformität zu Normen und Bestimmungen
• Zertifikate und EU-Konformitätserklärung: r-stahl.com.
• Das Gerät verfügt über eine IECEx-Zulassung. Zertifikat siehe IECEx-Homepage:
http://iecex.iec.ch/
• Weitere nationale Zertifikate stehen unter dem folgenden Link zum Download bereit:
https://r-stahl.com/de/global/support/downloads/.

Erläuterung der Symbole
4220082 / 8453602300
2019-11-18·BA00·III·de·03
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Steuerelement
Reihe 8453
2 Erläuterung der Symbole
2.1 Symbole in der Betriebsanleitung
2.2 Symbole am Gerät
Symbol Bedeutung
Hinweis zum leichteren Arbeiten
GEFAHR! Gefahrensituation, die bei Nichtbeachtung der
Sicherheitsmaßnahmen zum Tod oder zu schweren
Verletzungen mit bleibenden Schäden führen kann.
WARNUNG! Gefahrensituation, die bei Nichtbeachtung der
Sicherheitsmaßnahmen zu schweren Verletzungen führen
kann.
VORSICHT! Gefahrensituation, die bei Nichtbeachtung der
Sicherheitsmaßnahmen zu leichten Verletzungen führen kann.
HINWEIS! Gefahrensituation, die bei Nichtbeachtung der
Sicherheitsmaßnahmen zu Sachschäden führen kann.
Symbol Bedeutung
16338E00
Benannte Stelle für Qualitätsüberwachung.
02198E00
Gerät gemäß Kennzeichnung für explosionsgefährdete
Bereiche zertifiziert.

220082 / 8453602300
2019-11-18·BA00·III·de·03
Sicherheit
5
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Steuerelement
Reihe 8453
3 Sicherheit
Das Gerät wurde nach dem aktuellen Stand der Technik unter anerkannten
sicherheitstechnischen Regeln hergestellt. Dennoch können bei seiner Verwendung
Gefahren für Leib und Leben des Benutzers oder Dritter bzw. eine Beeinträchtigung des
Geräts, der Umwelt und von Sachwerten entstehen.
Gerät nur einsetzen
- in unbeschädigtem Zustand
- bestimmungsgemäß, sicherheits- und gefahrenbewusst
- unter Beachtung dieser Betriebsanleitung.
3.1 Bestimmungsgemäße Verwendung
Das Steuerelement 8453 ist eine druckfest gekapselte Komponente. Es dient zum Einbau
von elektrischen, elektronischen und elektromechanischen Bauelementen.
Eingebaut werden können bedrahtete Bauelemente mit zwei Anschlüssen,
z.B. Widerstände oder Dioden.
Das Steuerelement ist für den Einsatz in explosionsgefährdeten Bereichen der Zonen 1
und 2 zugelassen. Dazu muss es in ein Gehäuse der Zündschutzart "Erhöhte Sicherheit e"
gemäß IEC/EN 60079-7 eingebaut werden.
Zur bestimmungsgemäßen Verwendung gehört die Beachtung dieser Betriebsanleitung und
der mitgeltenden Dokumente, z.B. des Datenblatts. Alle anderen Anwendungen der Geräte
sind nicht bestimmungsgemäß.
3.2 Qualifikation des Personals
Für die in dieser Betriebsanleitung beschriebenen Tätigkeiten ist eine entsprechend
qualifizierte Fachkraft erforderlich. Dies gilt vor allem für Arbeiten in den Bereichen
• Produktauswahl, Projektierung
• Montage/Demontage des Geräts
• Installation
• Inbetriebnahme
• Instandhaltung, Reparatur, Reinigung
Fachkräfte, die diese Tätigkeiten ausführen, müssen einen Kenntnisstand haben,
der relevante nationale Normen und Bestimmungen umfasst.
Für Tätigkeiten in explosionsgefährdeten Bereichen sind weitere Kenntnisse erforderlich!
R. STAHL empfiehlt einen Kenntnisstand, der in folgenden Normen beschrieben wird:
•IEC/EN 60079-14 (Projektierung, Auswahl und Errichtung elektrischer Anlagen)
•IEC/EN 60079-17 (Prüfung und Instandhaltung elektrischer Anlagen)
•IEC/EN 60079-19 (Gerätereparatur, Überholung und Regenerierung)

Sicherheit
6220082 / 8453602300
2019-11-18·BA00·III·de·03
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Steuerelement
Reihe 8453
3.3 Restrisiken
3.3.1 Explosionsgefahr
Im explosionsgefährdeten Bereich kann, trotz Konstruktion des Geräts nach aktuellem Stand
der Technik, eine Explosionsgefahr nicht gänzlich ausgeschlossen werden.
Alle Arbeitsschritte im explosionsgefährdeten Bereich stets mit größter Sorgfalt
durchführen!
Mögliche Gefahrenmomente ("Restrisiken") können nach folgenden Ursachen
unterschieden werden:
Mechanische Beschädigung
Während des Transports, der Montage oder der Inbetriebnahme kann das Gerät gedrückt
oder zerkratzt und dadurch undicht werden. Solche Beschädigungen können unter anderem
den Explosionsschutz des Geräts teilweise oder komplett aufheben. Explosionen mit
tödlichen oder schweren Verletzungen von Personen können die Folge sein.
Gerät nur in Originalverpackung oder gleichwertiger Verpackung transportieren.
Verpackung und Gerät auf Beschädigung prüfen. Beschädigtes Gerät nicht in Betrieb
nehmen. Beschädigungen umgehend an R. STAHL melden.
Gerät nicht belasten.
Übermäßige Erwärmung
Durch den Betrieb außerhalb zugelassener Bedingungen oder eine falsche Projektierung
bzw. Auslegung kann sich das Gerät stark erwärmen. Explosionen mit tödlichen oder
schweren Verletzungen von Personen können die Folge sein.
Gerät nur innerhalb der vorgeschriebenen Betriebsbedingungen betreiben
(siehe Kennzeichnung auf dem Gerät und Kapitel "Technische Daten").
Unsachgemäße Installation, Inbetriebnahme, Instandhaltung oder Reinigung
Grundlegende Arbeiten wie Installation, Inbetriebnahme, Instandhaltung oder Reinigung
des Geräts dürfen nur nach gültigen nationalen Bestimmungen des Einsatzlandes und
von qualifizierten Personen durchgeführt werden. Ansonsten kann der Explosionsschutz
aufgehoben werden. Explosionen mit tödlichen oder schweren Verletzungen von Personen
können die Folge sein.
Montage, Installation, Inbetriebnahme und Instandhaltung nur durch qualifizierte und
autorisierte Personen (siehe Kapitel 3.2) durchführen lassen.
Änderungen am Gerät nur entsprechend den Anweisungen in dieser Betriebsanleitung
durchführen. Änderungen durch R. STAHL oder eine Prüfstelle (3rd party inspection)
abnehmen lassen.
In explosionsgefährdeten Bereichen der Zonen 1 und 2 das Gerät in ein Gehäuse der
Zündschutzart "Erhöhte Sicherheit e" gemäß IEC/EN 60079-7 einbauen.
Bei der Installation Luft- und Kriechstrecken gemäß IEC/EN 60079-7 einhalten.
Normgerechte Abstände von Ex e Stromkreisen zu Ex i Stromkreisen sicherstellen
(EN IEC 60079-11).

220082 / 8453602300
2019-11-18·BA00·III·de·03
Transport und Lagerung
7
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Steuerelement
Reihe 8453
4 Transport und Lagerung
Gerät sorgfältig und unter Beachtung der Sicherheitshinweise (siehe Kapitel "Sicherheit")
transportieren und lagern.
Gerät in Originalverpackung, trocken (keine Betauung), in stabiler Lage und sicher vor
Erschütterungen lagern.
5 Produktauswahl und Projektierung
Bei der Projektierung folgende Bedingungen beachten:
Installation der Geräte zur bestimmungsgemäßen Verwendung nur auf der
Hutschiene TS 35.
Gerät nur in horizontaler oder vertikaler Lage einbauen.
6 Montage und Installation
6.1 Montage / Demontage
Gerät sorgfältig und nur unter Beachtung der Sicherheitshinweise
(siehe Kapitel "Sicherheit") montieren.
Folgende Einbaubedingungen und Montageanweisungen genau durchlesen und
exakt befolgen.
6.1.1 Gebrauchslage
Gerät ausschließlich wie folgt montieren:
• Montagelage horizontal mit Leserichtung von links,
oder
• Montagelage vertikal mit Leserichtung von unten oder von oben.
GEFAHR! Explosion durch zu starke Erwärmung im Gehäuseinneren
bei Gruppenmontage!
Nichtbeachten führt zu tödlichen oder schweren Verletzungen.
Zulässige maximale Gerätezahl einhalten.
Vorgeschriebene Mindestabstände zu elektrisch leitenden Geräteteilen einhalten.
Durch Einzelfallprüfung sicherstellen, dass Betriebsbedingungen und
Umgebungsbedingungen auch von mehreren Geräten gleichzeitig eingehalten
werden.

Montage und Installation
8220082 / 8453602300
2019-11-18·BA00·III·de·03
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Steuerelement
Reihe 8453
6.2 Installation
6.2.1 Leiteranschluss
Geeignete Leiter auswählen, die eine zulässige Erwärmung im Gehäuseinneren nicht
überschreiten.
Auf vorgeschriebene Querschnitte der Leiter achten.
Leiterisolation bis an die Klemmen heranführen
(Abisolierlänge siehe "Technische Daten").
Beim Abisolieren Leiter nicht beschädigen (z.B. durch Einkerbung).
Aderendhülsen fachgerecht und mit geeignetem Werkzeug anbringen.
Anzugsdrehmomente beachten, siehe Kapitel "Technische Daten".
Beim Einbau von Dioden und Widerständen deren Strom- und Spannungswerte beachten,
siehe Kapitel "Technische Daten".

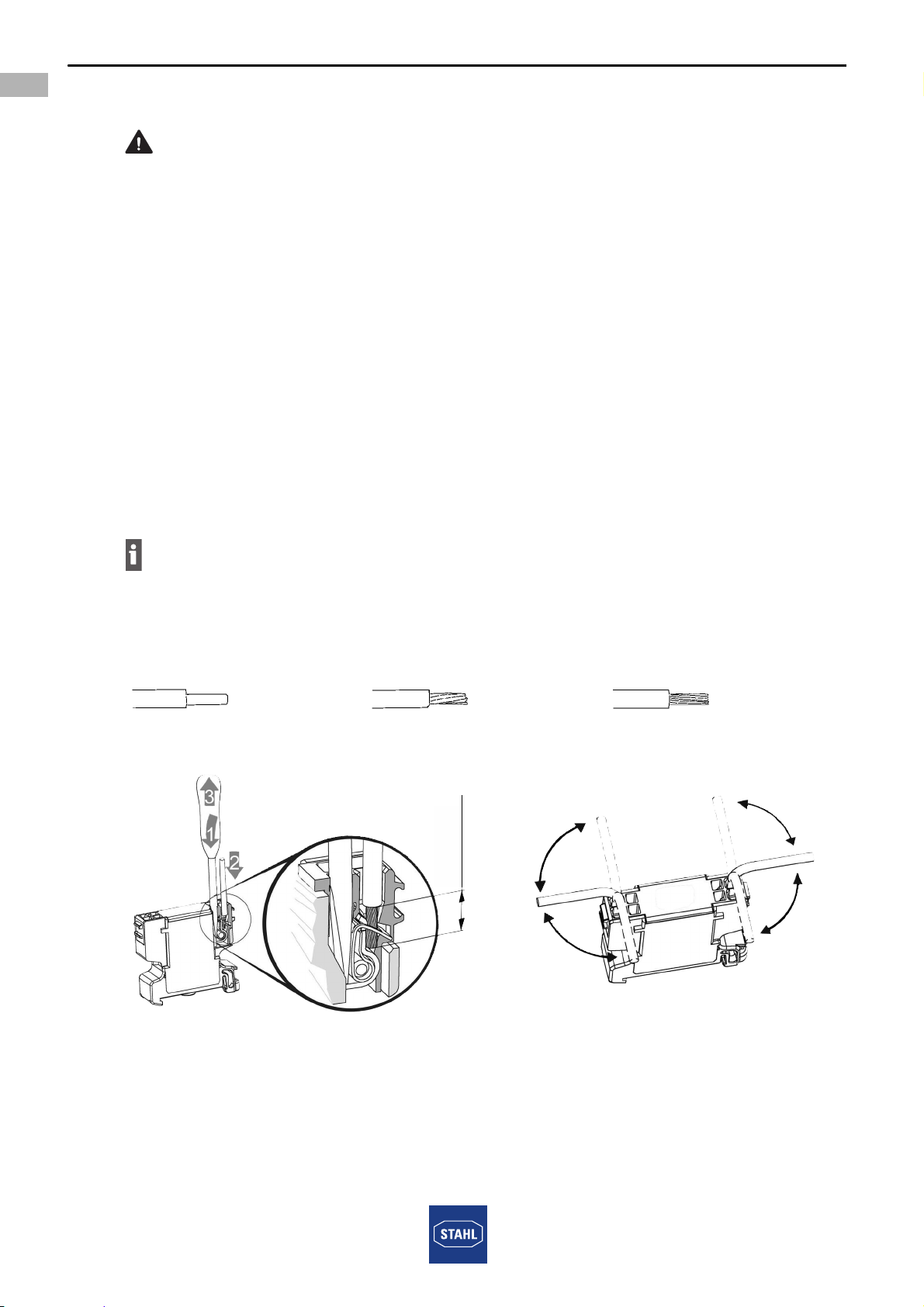

Verwendbare Leiter
GEFAHR! Explosion durch unsachgemäße Installation!
Nichtbeachten führt zu tödlichen oder schweren Verletzungen.
Gerät sorgfältig und nur unter Beachtung der Sicherheitshinweise
(Kapitel "Sicherheit") installieren.
Die im Folgenden genannten Installationsschritte mit großer Genauigkeit
durchführen.
Es können 1 oder 2 Leiter geklemmt werden. Bei eindrähtigen Leitern müssen beide
Leiter den gleichen Querschnitt aufweisen.
Die notwendigen technischen Details/Daten zur elektrischen Installation finden Sie im
Kapitel "Technische Daten" in dieser Betriebsanleitung.
09187E00 09188E00 09189E00
eindrähtig mehrdrähtig feindrähtig
05899E00
Federzugklemme
[0,24 - 0,28]
6 - 7

220082 / 8453602300
2019-11-18·BA00·III·de·03
Montage und Installation
9
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Steuerelement
Reihe 8453
6.2.2 Einbaubedingungen
Abstände, Luft- und Kriechstrecken
Beim Einbau von Komponenten Luft- und Kriechstrecken zwischen den einzelnen
Komponenten sowie zwischen den Komponenten zu den Gehäusewänden ausreichend
bemessen. Hierbei die Werte aus den entsprechenden Normen / Herstellerangaben
berücksichtigen.
Abstand zwischen Anschlussteilen für eigensichere und nicht-eigensichere Stromkreise
Trennwände, die zur Trennung der Anschlussklemmen verwendet werden,
mindestens 1,5 mm von der Gehäusewände montieren oder aber einen Mindestabstand
von 50 mm zwischen den blanken leitfähigen Teilen der Anschlussklemmen sicherstellen
(gemessen um die Trennwand nach allen Richtungen)
Sicherstellen, dass metallische Trennwände
• mindestens 0,45 mm dick sind
• geerdet sind
• ausreichend fest und steif sind
• ausreichend strombelastbar sind.
Sicherstellen, dass nichtmetallische, isolierende Trennwände
• mindestens 0,9 mm dick sind
• die erforderliche Kriechstromzahl (CTI) aufweisen. Dazu Norm IEC/EN 60079-7 sowie
Angaben zur auftretenden Spannung (siehe Kapitel "Technische Daten")
berücksichtigen.
• verstärkt sind, um Verformungen zu vermeiden.
19509E00
Schraubklemme
10 - 10,5
[0,39 - 0,41]

Inbetriebnahme
10 220082 / 8453602300
2019-11-18·BA00·III·de·03
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Steuerelement
Reihe 8453
Eigensichere Stromkreise
In eigensicheren Stromkreisen nur isolierte Kabel und Leitungen mit einer Prüfspannung
von mindestens 500 V AC und einer Mindestqualität von H05 verwenden.
Die Isolationsprüfspannung zur Isolation und Trennung der Klemmen und Leitungen aus
der Summe der Bemessungsbetriebsspannungen eigensicherer und nicht-eigensicherer
Stromkreise berechnen.
• Für den Fall "eigensicher gegen Erde" ergibt sich ein Isolationsspannungswert von
mindestens 500 V (ansonsten doppelter Wert der Bemessungsbetriebsspannung
eigensicherer Stromkreise).
• Für den Fall "eigensicher gegen nicht-eigensicher" ergibt sich ein Isolationsspannungs-
wert von mindestens 1500 V (ansonsten die doppelte Bemessungsbetriebsspannung
plus 1000 V).
Luft- und Kriechstecken bei eigensicheren Komponenten
Sicherstellen, dass die Luft- und Kriechstrecken zwischen den blanken,
leitfähigen Teilen von Anschlussklemmen getrennter, eigensicherer Stromkreise zu
geerdeten oder potentialfreien, leitfähigen Teilen gleich oder größer als die in Tabelle 5
der EN IEC 60079-11 angegebenen Werte sind.
Bei getrennten, eigensicheren Stromkreise einen Sicherheitsabstand zwischen den
blanken, leitfähigen Teilen der äußeren Anschlüsse einrichten, der folgende
Anforderungen erfüllt:
• mindestens 6 mm zwischen den getrennten, eigensicheren Stromkreisen
• mindestens 3 mm zu geerdeten Teilen, wenn eine mögliche Verbindung zur Erde bei
der Sicherheitsanalyse nicht berücksichtigt wurde.
7 Inbetriebnahme
Vor Inbetriebnahme folgende Prüfschritte durchführen:
Gehäuse auf Schäden prüfen.
Montage und Installation auf korrekte Durchführung prüfen.
Sicherstellen, dass alle Schrauben und Muttern fest angezogen sind.
Sicherstellen, dass alle Leiter fest angeklemmt sind.
Gegebenenfalls Fremdkörper entfernen.
Prüfen, ob alle vorgeschriebenen Anzugsdrehmomente eingehalten sind.

220082 / 8453602300
2019-11-18·BA00·III·de·03
Instandhaltung, Wartung, Reparatur
11
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Steuerelement
Reihe 8453
8 Instandhaltung, Wartung, Reparatur
Geltende nationale Normen und Bestimmungen im Einsatzland beachten,
z.B. IEC/EN 60079-14, IEC/EN 60079-17, IEC/EN 60079-19.
8.1 Instandhaltung
Ergänzend zu den nationalen Regeln folgende Punkte prüfen:
• festen Sitz der untergeklemmten Leitungen,
• Rissbildung und andere sichtbare Schäden am Gerätegehäuse und / oder
Schutzgehäuse,
• Einhaltung der zulässigen Temperaturen,
• festen Sitz der Befestigungen,
• Sicherstellen der bestimmungsgemäßen Verwendung.
8.2 Wartung
Gerät gemäß den geltenden nationalen Bestimmungen und den Sicherheitshinweisen
dieser Betriebsanleitung (Kapitel "Sicherheit") warten.
8.3 Reparatur
Reparaturen am Gerät nur durch R. STAHL durchführen lassen.
9 Rücksendung
Rücksendung bzw. Verpackung der Geräte nur in Absprache mit R. STAHL durchführen!
Dazu mit der zuständigen Vertretung von R. STAHL Kontakt aufnehmen.
Für die Rücksendung im Reparatur- bzw. Servicefall steht der Kundenservice von R. STAHL
zur Verfügung.
Kundenservice persönlich kontaktieren.
oder
Internetseite r-stahl.com aufrufen.
Unter "Support" > "RMA Formular" > "RMA-Schein anfordern" wählen.
Formular ausfüllen und absenden.
Sie erhalten per E-Mail automatisch einen RMA-Schein zugeschickt.
Bitte drucken Sie diese Datei aus.
Gerät zusammen mit dem RMA-Schein in der Verpackung an die
R. STAHL Schaltgeräte GmbH senden (Adresse siehe Kapitel 1.1).

Reinigung
12 220082 / 8453602300
2019-11-18·BA00·III·de·03
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Steuerelement
Reihe 8453
10 Reinigung
Gerät vor und nach der Reinigung auf Beschädigung prüfen. Beschädigte Geräte sofort
außer Betrieb nehmen.
Zur Vermeidung elektrostatischer Aufladung dürfen die Geräte in explosionsgefährdeten
Bereichen nur mit einem feuchten Tuch gereinigt werden.
Bei feuchter Reinigung: Wasser oder milde, nicht scheuernde, nicht kratzende
Reinigungsmittel verwenden.
Keine aggressiven Reinigungsmittel oder Lösungsmittel verwenden.
Gerät nie mit starkem Wasserstrahl, z.B. mit einem Hochdruckreiniger, reinigen!
11 Entsorgung
Nationale und lokal gültige Vorschriften und gesetzliche Bestimmungen zur Entsorgung
beachten.
Materialien getrennt dem Recycling zuführen.
Umweltgerechte Entsorgung aller Bauteile gemäß den gesetzlichen Bestimmungen
sicherstellen.
12 Zubehör und Ersatzteile
HINWEIS! Fehlfunktion oder Geräteschaden durch den Einsatz nicht originaler Bauteile.
Nichtbeachten kann zu Sachschäden führen.
Nur Original-Zubehör und Original-Ersatzteile der R. STAHL Schaltgeräte GmbH
(siehe Datenblatt) verwenden.

220082 / 8453602300
2019-11-18·BA00·III·de·03
Anhang A
13
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Steuerelement
Reihe 8453
13 Anhang A
13.1 Technische Daten
Explosionsschutz
Global (IECEx)
Gas IECEx PTB 06.0031 U
Ex db eb IIC Gb
Europa (ATEX)
Gas PTB 01 ATEX 1067 U
E II 2 G Ex db eb IIC Gb
Bescheinigungen und Zertifikate
Bescheinigungen IECEx, ATEX
Technische Daten
Elektrische Daten
Bemessungs-
betriebsspannung
550 V
Verlustleistung
Vertikaler Einbau
Maximale
Oberflächen-
temperatur
Maximal zulässige, eingebaute Verlustleistung
abhängig von der Umgebungstemperatur
-60 °C ( Ta ( +50 °C -60 °C ( Ta ( +60 °C -60 °C ( Ta ( +75 °C
80 °C (T6) 1,1 W 2) 0,8 W 4) –
95 °C (T5) 1,1 W 2) 1,1 W 2) 0,8 W 4)
100 °C 5) (T3) 1,1 W 2) 1,1 W 2) 0,8 W 4)
Horizontaler Einbau
Maximale
Oberflächen-
temperatur
Maximal zulässige, eingebaute Verlustleistung
abhängig von der Umgebungstemperatur
-60 °C ( Ta ( +50 °C -60 °C ( Ta ( +60 °C -60 °C ( Ta ( +75 °C
80 °C (T6) 1,1 W 1) ––
95 °C (T5) 1,1 W 1) 1,1 W 1) –
100 °C 5) (T3) 1,1 W 1) 1,1 W 1) 0,8 W 3)
1) 30 K - Max. Temperaturerhöhung
2) 27 K - Max. Temperaturerhöhung
3) 23 K - Max. Temperaturerhöhung
4) 20 K - Max. Temperaturerhöhung
5) 100 °C - Max. zulässige Betriebstemperatur (Materialgrenze)

Anhang A
14 220082 / 8453602300
2019-11-18·BA00·III·de·03
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Steuerelement
Reihe 8453
Weitere technische Daten, siehe r-stahl.com.
Umgebungsbedingungen
Umgebungs-
temperatur
-60 ... +75 °C
Gruppenmontage:
Einbaubedingungen beeinflussen die Umgebungstemperatur
Lagertemperatur -20 ... +40 °C
Mechanische Daten
Gehäusematerial Polyamid
Montage / Installation
Anschluss-
querschnitt
0,75 ... 2,5 mm2 eindrähtig / feindrähtig mit Aderendhülse
Anzugsdrehmoment 1,1 ... 1,3 Nm
Diode
Z-Diode
Widerstand
Technische Daten
Bezeichnung SB550 1N4007
Durchlassstrom IF (AV) [A] 5 1
Flussspannung UF [V] 0,65 1,1
Sperrspannung UR DC [V] 50 500
Bezeichnung 1N5919B
Nenn-Z-Spannung UD [V] 5V6
Z-Messstrom IZT [mA] 66,9
max. zulässiger Arbeitsstrom
IZM [mA]
267
Sperrstrom IR [μA] ( 5
Sperrspannung UR bei IR [V] 3
Bezeichnung Metallschicht-
Widerstand
1% 0,6 W TK50
Drahtwiderstand
5% 1 W
Toleranz [%] 1 5
Nennlast [W] 0,6 1
Temperaturkoeffizient TK50 –
Nennspannung Umax. [V] 350 250

220082 / 8453602300
2019-11-18·BA00·III·de·03
Anhang B
15
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
DE
Steuerelement
Reihe 8453
14 Anhang B
14.1 Maßangaben / Befestigungsmaße
Maßzeichnungen (alle Maße in mm [Zoll]) – Änderungen vorbehalten
20580E00 20581E00
8453/1 Steuerelement
mit Schraubklemme
8453/2 Steuerelement
mit Federzugklemme
51,60 [2,03]
25,50 [1,00]
51,30 [2,02]
14 [0,55]
43 [1,69]
47 [1,85]
43 [1,69]
47 [1,85]
14 [0,55] 49,70 1,96[]
25,50 [1,00]
5,3 [ ]0 5 1,98

EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
Operating instructions
Additional languages r-stahl.com
EN
Control Unit
Series 8453
– Save for future use! –

2
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
Control Unit
Series 8453
Contents
1 General Information ............................................................................................3
1.1 Manufacturer .......................................................................................................3
1.2 About these Operating Instructions .....................................................................3
1.3 Further Documents .............................................................................................3
1.4 Conformity with Standards and Regulations .......................................................3
2 Explanation of the Symbols ................................................................................4
2.1 Symbols in these Operating Instructions ............................................................4
2.2 Symbols on the Device .......................................................................................4
3 Safety ..................................................................................................................5
3.1 Intended Use .......................................................................................................5
3.2 Personnel Qualification .......................................................................................5
3.3 Residual Risks ....................................................................................................6
4 Transport and Storage ........................................................................................7
5 Product Selection and Project Engineering ........................................................7
6 Mounting and Installation ....................................................................................7
6.1 Mounting / Dismounting ......................................................................................7
6.2 Installation ...........................................................................................................8
7 Commissioning .................................................................................................10
8 Maintenance, Overhaul, Repair ........................................................................11
8.1 Maintenance .....................................................................................................11
8.2 Overhaul ...........................................................................................................11
8.3 Repair ...............................................................................................................11
9 Returning the Device ........................................................................................11
10 Cleaning ............................................................................................................12
11 Disposal ............................................................................................................12
12 Accessories and Spare Parts ...........................................................................12
13 Annex A ............................................................................................................13
13.1 Technical Data ..................................................................................................13
14 Annex B ............................................................................................................15
14.1 Dimensions / Fastening Dimensions .................................................................15

220082 / 8453602300
2019-11-18·BA00·III·en·03
General Information
3
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
Control Unit
Series 8453
1 General Information
1.1 Manufacturer
R. STAHL Schaltgeräte GmbH
Am Bahnhof 30
74638 Waldenburg
Germany
Phone: [phone]
Fax: [phone]
Internet: r-stahl.com
E-Mail: [e-mail]
1.2 About these Operating Instructions
Read these operating instructions, especially the safety notes, carefully before use.
Observe all other applicable documents (see also chapter 1.3).
Keep the operating instructions throughout the service life of the device.
Make the operating instructions accessible to operating and maintenance personnel at all
times.
Pass the operating instructions on to each subsequent owner or user of the device.
Update the operating instructions every time you receive an amendment to them from
R. STAHL.
ID-No.: 220082 / 8453602300
Publication Code: 2019-11-18·BA00·III·en·03
The original instructions are the German edition.
They are legally binding in all legal affairs.
1.3 Further Documents
• Data sheet
For documents in additional languages, see r-stahl.com.
1.4 Conformity with Standards and Regulations
• Certificates and EU Declaration of Conformity: r-stahl.com.
• The device has IECEx approval. See IECEx homepage: http://iecex.iec.ch/ to view the
certificate.
• Further national certificates can be downloaded via the following link:
https://r-stahl.com/en/global/support/downloads/.

Explanation of the Symbols
4220082 / 8453602300
2019-11-18·BA00·III·en·03
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
EN
Control Unit
Series 8453
2 Explanation of the Symbols
2.1 Symbols in these Operating Instructions
2.2 Symbols on the Device
Symbol Meaning
Tip for making work easier
DANGER! Dangerous situation which can result in fatal or severe injuries
causing permanent damage if the safety measures are not
complied with.
WARNING! Dangerous situation which can result in severe injuries if the
safety measures are not complied with.
CAUTION! Dangerous situation which can result in minor injuries if the
safety measures are not complied with.
NOTICE! Dangerous situation which can result in material damage if the
safety measures are not complied with.
Symbol Meaning
16338E00
Notified body for quality control.
02198E00
Device certified for hazardous areas in accordance with the
marking.
