128 INSIDE MICROMETER WITH
STANDARD MICROMETER HEAD
USER MANUAL

4 PKG08804-UM128
TABLE OF CONTENTS
Components 5
128 with Micrometer Head Only 8
128 Combination Head and Master Usage Instructions 9
Spanish 15
French 23
Portuguese 31
Chinese 39
German 47
Italian 55

PKG08804-UM128 5
COMPONENTS
1
2
3
4
5
6
78
9
10

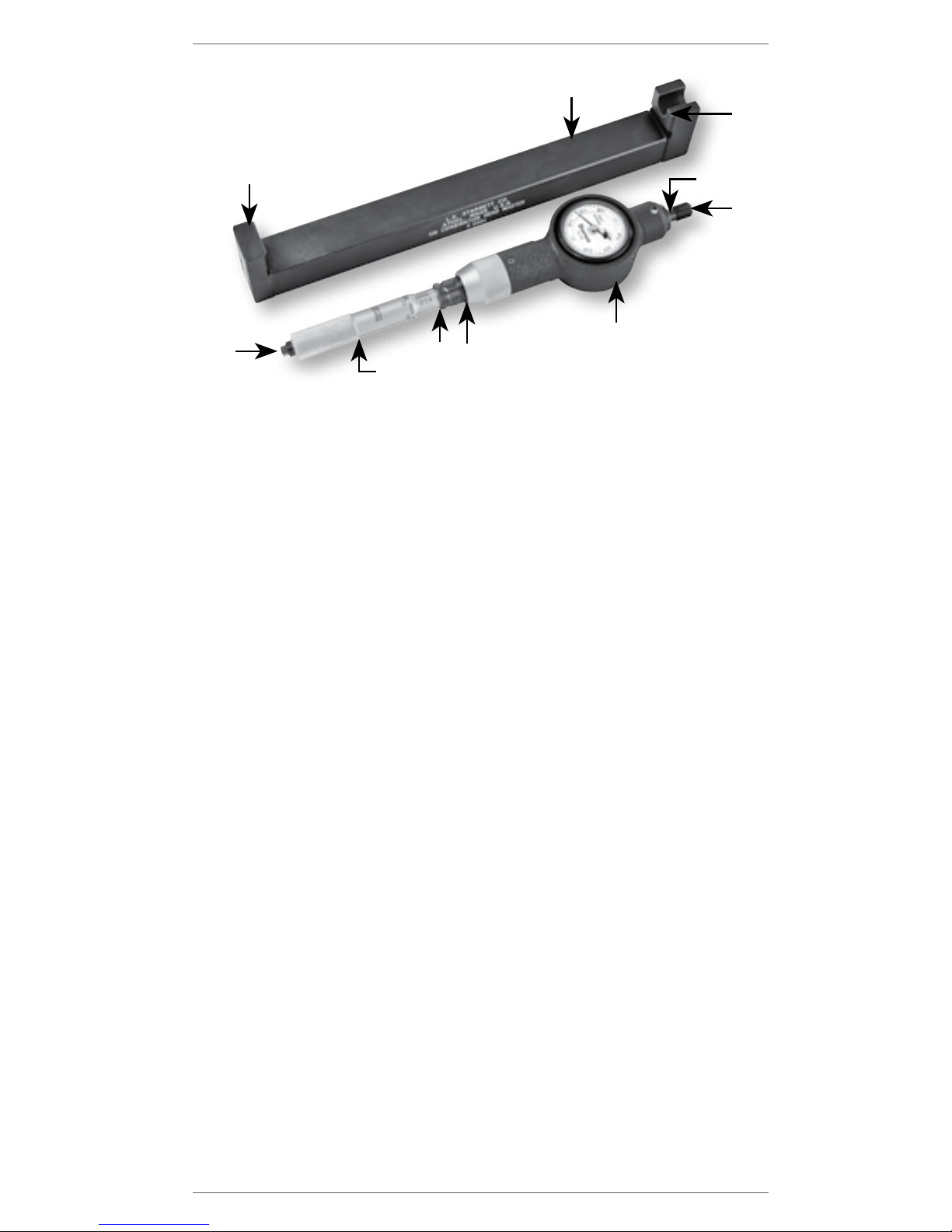

1. Reference Surface
- Superficie de referencia
- Surface de référence
- Superfície de referência
-参照面
- Bezugsfläche
- Superficie di riferimento
2. Setting Master
- Patrón de ajuste
- Étalon de réglage
- Padrão de ajuste
-安装基架
- Bezugsformstück
- Master di azzeramento
3. Reference Surface
- Superficie de referencia
- Surface de référence
- Superfície de referência
-参照面
- Bezugsfläche
- Superficie di riferimento
4. Base/Zero Reference
- Referencia de base/cero
- Base/référence de mise à zéro
- Base/Referência zero
-基准/零位参照
- Sockel/Nullreferenz
- Riferimento di base/azzeramento
5. Thread to Connect Extensions
- Rosca para conectar extensiones
- Filetage de fixation des rallonges
- Rosca para conectar extensões
-延管连接螺纹
- Gewinde zum Anschließen der
Verlängerungen
- Filettature per unire le prolunghe
6. Indicator Housing
- Caja del indicador
- Logement du comparateur
- Caixa do indicador
-指示盘外壳
- Messuhrgehäuse
- Corpo del comparatore
7. Micrometer Lock Nut
- Seguro tipo anillo para el
micrómetro
- Contre-écrou du micromètre
- Porca de fixação do micrômetro
-千分尺锁紧螺母
- Mikrometer-Sicherungsmutter
- Dado di bloccaggio del
micrometro
8. Barrel
- Cilindro
- Corps
- Cilindro
-套管
- Trommel
- Tamburo
9. Shell
- Casco
- Tube
- Bainha
-外环
- Hülle
- Guscio
10. Measuring Contact Surface
- Superficie de medición por
contacto
- Touche
- Superfície de contato da medição
-测量接触面
- Messkontaktfläche
- Superficie di contatto di
misurazione

128 INSIDE MICROMETER WITH
STANDARD MICROMETER HEAD
PKG08804-UM128 7
THIS IS A STARRETT USER GUIDE FOR THE
128 INSIDE MICROMETER WITH STANDARD
MICROMETER HEAD.
ALL SPECIFICATIONS IN THIS DOCUMENT ARE
CORRECT AT TIME OF PRODUCTION AND ARE
SUBJECT TO CHANGE. PLEASE CONTACT STARRETT
FOR FURTHER INFORMATION.

8 PKG08804-UM128
ENGLISH
128 WITH MICROMETER HEAD ONLY
The desired range is obtained by using the extension rods
and rod points with the 2" (50mm) range micrometer
head (see Table 1). The necessary combination of rods
with the micrometer head are joined together by threaded
connections. They are brought to seat on hardened and
lapped faces with a firm, but not extreme amount of
pressure, to assure the accuracy of the seating.
Caution: A high degree of cleanliness must be
maintained between all mastering or mating faces
of end rods, extension rods, contact nibs, etc., when
performing adjustments, settings of calibration, in order
to preserve the measurement integrity of the system.
When the line of measurement is not predetermined,
the correct procedure in measuring with the inside
micrometer is to hold the non-micrometer head end in
contact with the piece to be measured. Then use the
micrometer head to sweep the other end of the surface
to be gaged to determine the point for final reading.
When the tool is used in a horizontal position, it should
be supported the full length by positioning the collars
in "V" grooves.
In maintaining the micrometer head accuracy, care in
handling and an occasional drop of light instrument
oil on the threads is sufficient. Adjustment for thread
wear is provided in a binding nut which is exposed
by backing off the thimble. Adjustment of individual
rods allow for wear of contact ends. A light coating
of preservative should be kept on the rods when not
in use. Repair of the tool should be undertaken by
qualified personnel or returned to the factory.

PKG08804-UM128 9
ENGLISH
128 COMBINATION HEAD AND
MASTER USAGE INSTRUCTIONS
The 128 Combination Head and Master is designed
to be used with the 128 End Rods and Extension
Combinations as supplied in the 128 Inside Micrometer
Set. It combines the linear setting ability of a long
range micrometer with the ease of readability of a
precision dial indicator.
To be used, the combination head (indicator and
micrometer assembly) must be set to the exact
size specified on the setting master. To do so,
the micrometer is set at the 1" (25 mm) setting
(micrometer mid-range) and firmly locked.
The combination head is now properly placed in the
setting master and the entire assembly placed upright
such that the micrometer measuring end points upward.
The micrometer end of the combination head is now
swept or rocked in two directions (fore and aft as well
as from side to side) and slightly rotated to obtain a
MAXIMUM reading on the dial indicator. See Fig. 1.
The small hand of the indicator should read zero while
the large hand should read either zero, plus or minus
in accordance with the sense and magnitude of the
actual size marked on the setting master.
For example: A master marked 10.0005" (250mm)
should cause the indicator small hand to read zero
while the large hand should read PLUS .0005"
(.01mm). A master marked 9.9995 should cause the
indicator small hand to read zero while the large hand
should read MINUS .0005" (.01mm).

10 PKG08804-UM128
ENGLISH
Should a correction be required, a bezel locking screw
(accessible through a threaded plug in the side of the
housing) may be loosened and the indicator bezeled to
the correct reading.
It should be noted that the end result of the above
adjustment and/or settings is that a reading of zero by
both indicator hands and a 1.000" (25mm) micrometer
setting will correspond to an overall nominal length of
10.000" (250mm) for the 128 Combination Head.
The combination head may now be used with the proper
combination of micrometer setting, end and/or extension
rods to allow a minimum measurement capability of
11.00" (275mm) [with a 2" (50mm) rod] and a maximum
measurement capability of 83.000" (2100mm),
155.000" (3900mm) or 29.000" (7500mm) depending
of the #128 series inside micrometer set in use.

PKG08804-UM128 11
ENGLISH
NOTE
These instructions refer only to "in field" adjustments
which may be performed by the operator without
affecting or impairing gage performance. Adjustments
or repair other than what is covered above should be
done by either factory or factory authorized personnel.
Failure to do so could possibly result in gage damage
and loss of measurement integrity.
01234567890

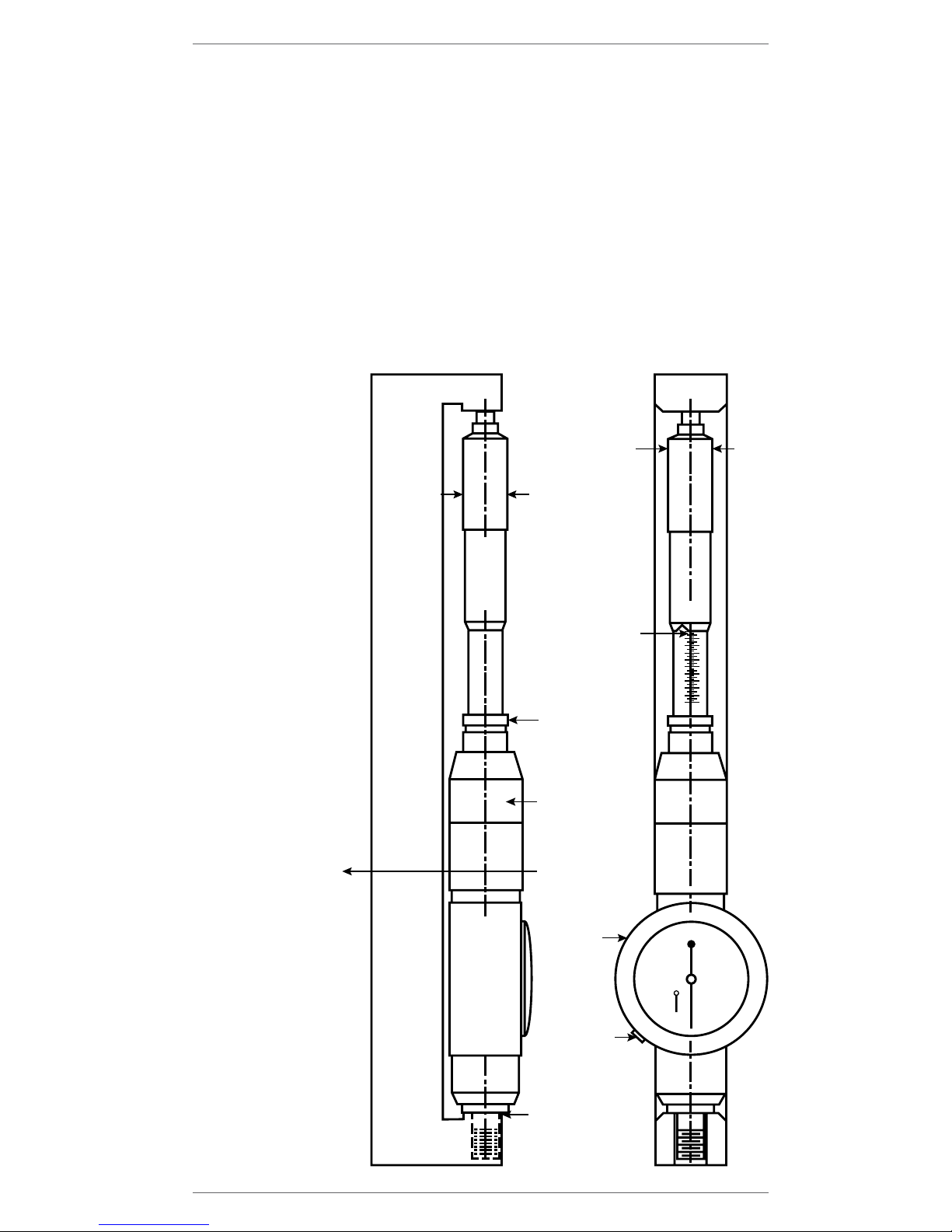

Figure 1
128 Combination
Head Master 10.XXXX
Note: Set-up vertically
this end down
Sweep Side
to Side
Sweep Fore
and AFT
1.000" (25mm)
Micrometer Setting
(mid-range)
Micrometer
Spindle Lock
128 Combination
Head and Master
with Size Marked
Threaded Plug
(Bezel Locking
Screw Underneath)
Base
(Zero Reference)
Housing

12 PKG08804-UM128
ENGLISH
The standard Mic Head has a basic length of 4"
(100mm)which can be lengthened to 6" (150mm). The
dial indicator combination head adds an additional 5"
(127mm) to the range. Listed below are the various
combinations of end rod and extensions to be used with
the micrometer head for range as indicated:
END ROD
(IN)
RANGE WITH
MIC. HEAD (IN)
RANGE WITH
COMB. HEAD (IN)
Head with 2 6-8 11-13
Head with 4 8-10 13-15
Head with 6 10-12 15-17
Head with 8 12-14 17-19
Head with 10 14-16 19-21
Head with 12 16-18 21-23
Head with 12" extension and 2 18-20 23-25
Head with 12" extension and 4 20-22 25-27
Head with 12" extension and 6 22-24 27-29
Head with 12" extension and 8 24-26 29-31
Head with 12" extension and 10 26-28 31-33
Head with 12" extension and 12 28-30 33-35
Head with 24" extension and 2 30-32 35-37
Head with 24" extension and 4 32-34 37-39
Head with 24" extension and 6 34-36 39-41
Head with 24" extension and 8 36-38 41-43
Head with 24" extension and 10 38-40 43-45
Head with 24" extension and 12 40-42 45-47
Head with 12", 24" extension and 2" 42-44 47-49
Head with 12", 24" extension and 4" 44-46 49-51
Head with 12", 24" extension and 6" 46-48 51-53
Head with 12", 24" extension and 8" 48-50 53-55
Head with 12", 24" extension and 10" 50-52 55-57
Head with 12", 24" extension and 12" 52-54 57-59
By the addition of 24" extensions and interchanging the 12" extension you progress
from 54" (59" for the combination head} on through the full range of the tool.

PKG08804-UM128 13
ENGLISH
END ROD
(MM)
RANGE WITH
MIC. HEAD (MM)
RANGE WITH
COMB. HEAD (MM)
Head with 50 150-200 275-325
Head with 100 200-250 325-375
Head with 150 250-300 375-425
Head with 200 300-350 425-475
Head with 250 350-400 475-525
Head with 300 400-450 525-575
Head with 300mm extension and 50 450-500 575-625
Head with 300mm extension and 100 500-550 625-675
Head with 300mm extension and 150 550-600 675-725
Head with 300mm extension and 200 600-650 725-775
Head with 300mm extension and 250 650-700 775-825
Head with 300mm extension and 300 700-750 825-875
Head with 600mm extension and 50 750-800 875-925
Head with 600mm extension and 100 800-850 925-975
Head with 600mm extension and 150 850-900 975-1025
Head with 600mm extension and 200 900-950 1025-1075
Head with 600mm extension and 250 950-1000 1075-1125
Head with 600mm extension and 300 1000-1050 1125-1175
Head with 300mm, 600mm extension and 50 1050-1100 1175-1225
Head with 300mm, 600mm extension and 100 100-1150 1225-1275
Head with 300mm, 600mm extension and 150 1150-1200 1275-1325
Head with 300mm, 600mm extension and 200 1200-1250 1325-1375
Head with 300mm, 600mm extension and 250 1250-1300 1325-1425
Head with 300mm, 600mm extension and 300 1300-1350 1425-14 75
Head with 2 - 600mm extensions and 50 1350-1400 1475-1525
Head with 2 - 600mm extensions and 100 1400-1450 1525-1575
Head with 2 - 600mm extensions and 150 1450-1500 1575-1625
Head with 2 - 600mm extensions and 200 1500-1550 1625-1675
Head with 2 - 600mm extensions and 250 1550-1600 1675-1725
Head with 2 - 600mm extensions and 300 1600-1650 1725-1775
Head with 300mm, 2-600mm extensions and 50 1650-1700 1775-18 25
Head with 300mm, 2-600mm extensions and 100 1700-1750 1825-1875
Head with 300mm,2-600mm extensions and 150 1750-1800 1875-1925
Head with 300mm, 2-600mm extensions and 200 1800-1850 1921-1975
Head with 300mm, 2-600mm extensions and 250 1850-1900 1975-2025
Head with 300mm, 2-600mm extensions and 300 1900-1950 2025-2075
By the addition of 60mm extensions and interchanging the 300mm extension you progress
from 1350mm (1475mm for the combination head) on through the fill range of the tool.

ESTA ES LA GUÍA DEL USUARIO DE STARRETT
PARA EL MICRÓMETRO DE INTERIORES SERIE 128
CON CABEZAL MICROMÉTRICO ESTÁNDAR.
TODAS LAS ESPECIFICACIONES DE ESTE
DOCUMENTO SON CORRECTAS EN EL MOMENTO
DE SU PRODUCCIÓN Y ESTÁN SUJETAS A
CAMBIAR. COMUNÍQUESE CON STARRETT PARA
OBTENER MÁS INFORMACIÓN.
PKG08804-UM128 15
MICRÓMETRO DE INTERIORES SERIE
128 CON CABEZAL MICROMÉTRICO
ESTÁNDAR

16 PKG08804-UM128
ESPAÑOL
MICRÓMETRO SERIE 128 CON CABEZAL
MICROMÉTRICO SOLAMENTE
El rango deseado se obtiene utilizando las varillas de extensión
y puntas de varilla con el cabezal micrométrico de rango de 2"
(50 mm) (consulte la Tabla 1). La combinación necesaria de
varillas con el cabezal micrométrico se unen entre sí mediante
conexiones roscadas. Se asientan sobre caras endurecidas y
traslapadas con una cierta cantidad de presión, sin que esta sea
extrema, para asegurar la exactitud del asentamiento.
Precaución: Debe mantenerse un alto grado de limpieza entre
todas las caras maestras y casantes de las varillas del extremo,
varillas de extensión, puntas de contacto, etc., al realizar ajustes,
configuración de la calibración, a fin de conservar la integridad
de medición del sistema.
Cuando la línea de medición no está predeterminada, el
procedimiento correcto al medir con el micrómetro de interiores
es sujetar el extremo del cabezal no micrométrico en contacto
con la pieza que se desea medir. Seguidamente utilice el
cabezal micrométrico para barrer el otro extremo de la superficie
a calibrar de modo de determinar el punto para la lectura final.
Cuando se utiliza la herramienta en posición horizontal,
deberá estar soportar a lo largo de su longitud mediante el
posicionamiento de los collarines en ranuras con forma de "V".
Para mantener la exactitud del cabezal micrométrico, basta
con tener cuidado al manipular el instrumento, y colocar
ocasionalmente una gota de aceite liviano para instrumentos
sobre las roscas. El ajuste por el desgaste de las roscas se
proporciona con una tuerca de fijación que queda expuesta
al hacerla retroceder del freno. El ajuste de las varillas
individuales tiene en cuenta el desgaste de los extremos
en contacto. Debe mantenerse un ligero recubrimiento de
conservante en las varillas cuando estas no estén en uso. Solo
personal calificado deberá reparar la herramienta o, en caso
contrario, se la debe devolver a la fábrica.

PKG08804-UM128 17
ESPAÑOL
INSTRUCCIONES DE USO DEL INSTRUMENTO
COMBINADO SERIE 128 DE CABEZAL Y PATRÓN
El instrumento combinado serie 128 de cabezal y patrón está
diseñado para ser utilizado con las combinaciones de varillas
de extremo y extensión serie 128, tal como se suministran en
el juego de micrómetro de interiores serie 128. Combina la
capacidad de ajuste lineal de un micrómetro de rango largo con
la facilidad de lectura de un indicador de carátula de precisión.
Para ser utilizado, el cabezal combinado (conjunto de indicador
y micrómetro) debe ajustarse al tamaño exacto especificado
en el patrón de ajuste. Para ello, el micrómetro se ajusta en
el valor de 1" (25 mm) (rango medio del micrómetro) y se
bloquea con firmeza.
El cabezal combinado ahora se coloca correctamente en el
patrón de ajuste y todo el conjunto se coloca en posición vertical
de modo que el extremo de medición del micrómetro quede
orientado hacia arriba. El extremo micrométrico del cabezal
combinado ahora se desplaza o bascula en dos direcciones
(hacia delante y hacia atrás, así como de lado a lado) y se gira
ligeramente para obtener una lectura MÁXIMA en el indicador
de carátula. Consulte la Fig. 1.
La manecilla pequeña del indicador debe indicar cero mientras
que la manecilla grande debe indicar cero, más o menos, de
acuerdo con el sentido y la magnitud del tamaño real marcado
en el patrón de ajuste.
Por ejemplo: Un patrón marcado como 10,0005" (250 mm)
debiera provocar que la manecilla pequeña del indicador lea
cero, mientras que la manecilla grande debiera leer PLUS
0,0005" (0,01 mm). Un patrón marcado como 9,9995"
debiera provocar que la manecilla pequeña del indicador lea
cero, mientras que la manecilla grande debiera leer MINUS
0,0005" (0,01 mm).

18 PKG08804-UM128
ESPAÑOL
En caso de requerirse una corrección, un tornillo de bloqueo
en bisel (accesible por medio de un tapón roscado en el lateral
de la caja) puede aflojarse, y el indicador biselarse a la lectura
correcta.
Debe tenerse en cuenta que el resultado final del ajuste
anterior y/o sus valores es que una lectura del cero tanto por
las manecillas del indicador como un ajuste del micrómetro de
1,000" (25 mm) corresponderán a una longitud nominal total de
10,000" (250 mm) para el cabezal combinado serie 128.
El cabezal combinado ahora puede utilizarse con la combinación
correcta del ajuste del micrómetro, varillas de extremo y/o de
extensión para permitir una capacidad mínima de medición
de 11,00" (275 mm) [con una varilla de 2" (50 mm)] y una
capacidad máxima de medición de 83,000" (2100 mm),
155,000" (3900 mm) o 29,000" (7500 mm) dependiendo del
juego de micrómetros de interiores de la serie 128 en uso.

PKG08804-UM128 19
ESPAÑOL
NOTA
Estas instrucciones se refieren únicamente a los ajustes "en
terreno" que el operador puede hacer sin afectar ni perjudicar
el rendimiento del calibre. Los ajustes o reparaciones que
difieran de lo explicado aquí deberán ser realizados por
personal de la fábrica o autorizado por ella. El incumplimiento
con este requisito posiblemente provocaría daños al calibre y
la pérdida de la integridad de la medición.
01234567890
Figura 1
Patrón del cabezal
combinado serie 128
10.XXXX
Nota: Instalar en
posición vertical con
este extremo hacia
abajo
Desplazar de
lado a lado
Desplazar
hacia delante
y hacia
atrás
Ajuste
del micrómetro de
1,000" (25 mm)
(rango medio)
Seguro tipo
husillo para el
micrómetro
Instrumento
combinado serie
128 de cabezal y
patrón, con tapón
roscado marcado
con tamaños
Tapón
roscado
(tornillo de
bloqueo en
bisel por
debajo)
Base
(Referencia cero)
Caja

20 PKG08804-UM128
ESPAÑOL
El cabezal micrométrico estándar tiene una longitud
básica de 4" (100 mm) que puede alargarse hasta
6" (150 mm). El cabezal combinado del indicador de
carátula agrega 5" (127 mm) adicionales al rango. A
continuación se indican las diversas combinaciones de
varilla de extremo y extensiones que pueden utilizarse
con el cabezal micrométrico para el rango según
aparece indicado:
VARILLA DE
EXTREMO
(PULG)
RANGO CON
CABEZAL
MICROMÉTRICO
(PULG)
RANGO CON
CABEZAL
COMBINADO
(PULG)
Cabezal con 2 6-8 11-13
Cabezal con 4 8-10 13-15
Cabezal con 6 10-12 15-17
Cabezal con 8 12-14 17-19
Cabezal con 10 14-16 19-21
Cabezal con 12 16-18 21-23
Cabezal con extensión de 12" y 2 18-20 23-25
Cabezal con extensión de 12" y 4 20-22 25-27
Cabezal con extensión de 12" y 6 22-24 27-29
Cabezal con extensión de 12" y 8 24-26 29-31
Cabezal con extensión de 12" y 10 26-28 31-33
Cabezal con extensión de 12" y 12 28-30 33-35
Cabezal con extensión de 24" y 2 30-32 35-37
Cabezal con extensión de 24" y 4 32-34 37-39
Cabezal con extensión de 24" y 6 34-36 39-41
Cabezal con extensión de 24" y 8 36-38 41-43
Cabezal con extensión de 24" y 10 38-40 43-45
Cabezal con extensión de 24" y 12 40-42 45-47
Cabezal con extensión de 12", 24" y 2" 42-44 47-49
Cabezal con extensión de 12", 24" y 4" 44-46 49-51
Cabezal con extensión de 12", 24" y 6" 46-48 51-53
Cabezal con extensión de 12", 24" y 8" 48-50 53-55
Cabezal con extensión de 12", 24" y 10" 50-52 55-57
Cabezal con extensión de 12", 24" y 12" 52-54 57-59
Al agregar las extensiones de 24" e intercambiar la extensión de 12" es posible progresar
de 54" (59" para el cabezal combinado) hasta el rango completo de la herramienta.
