SPÉCIFICATIONS TECHNIQUES :
• Zoom 4.35° - 32° beam (5°- 55° Field)
• Eclairement : 17000Lux à 5M/4.35°
• Flux max 3650 Lumens
• Refroidissement : Air forcé 3 modes
• Modes DMX : 15/19/21/25/41/69ch
• Protocoles : DMX/Artnet/sACN/Klingnet/RDM
• 20 programmes internes de patterns
• BColor System
• Flicker Free : Fréquence des leds ajustable de 9000 à 25000Hz
• Dmx In/Out connecteurs: 2 x XLR5.
• Artnet/ sACN/Klingnet connecteurs: 2 x RJ45
• Dimensions L x P x H : 256MM*180MM*334MM (hors poignées)
292MM*180MM*334MM (avec poignées)
• Poids net : 7.38Kg avec Omega d’accroche .
• Puissance max : 300W
Introduction :
Ce produit a été dédié à une utilisation en intérieur exclusivement. Particulièrement adapté pour les
scènes. Plateau TV ou discothèques. Contrôlables en DMX ces projecteurs pourront être contrôlés par
n’importe quelle console DMX.
DIMENSIONS (mm) :
329
297
89
223
185
107
132 177
89
223
207
349
180
252
184
159
83
177
257

Page 4
Réglementation
Cet appareil est parfaitement conçu. Il répond aux dispositions réglementaires
actuelles : CE, ROHS, R&TTE
Recyclage
Appareil soumis à la DEEE (Collecte sélective). Contribuez à la protection de l’environnement en
éliminant les matériaux d’emballage de ce produit via les lières de recyclage appropriées. Recyclez
ce produit via une lière DEEE (déchets d’équipements électroniques). Ce produit doit être repris par
votre revendeur ou doit être déposé dans un centre de collecte spécique (déchetterie).
Garantie applicable en France
Le fabricant a apporté le plus grand soin à la conception et à la fabrication de votre produit pour
qu’il vous apporte entière satisfaction. Néanmoins, s’il apparaissait que votre produit était défec-
tueux, vous bénéciez d’une garantie commerciale de 24 mois à compter de la date d’achat. Pour
mettre en œuvre cette garantie, l’utilisateur doit présenter le produit au distributeur, accompagné
du ticket de caisse ou la facture d’achat accompagnée du numéro de série.
Cette garantie, applicable en France, couvre tous les défauts du produit qui ne permettent pas une
utilisation normale du produit. Elle ne couvre pas les défauts liés à un mauvais entretien, une uti-
lisation inappropriée, une usure prévisible ; ou si les recommandations du fabricant n’ont pas été
respectées.
La garantie ne couvre pas l’usure normale des pièces liée à l’utilisation du produit, tel que Batterie,
Lampe, Roues, pièces d’usures, etc…
Eu égard au défaut et à la pièce concernée, le garant décidera alors de procéder à la réparation ou
au remplacement de ladite pièce.
Le garant est : CSI AUDIOVISUEL - 22 Rue Edouard Buffard - 75144 Montevrain - 01.48.63.22.11.
La durée de fourniture de pièces détachées est de deux ans.
La garantie commerciale prévue ci-dessus ne limite aucunement le droit de l’acheteur d’agir en ga-
rantie des vices cachés ou de non-conformité, tel que prévu aux codes civil et de la consommation
Française.
Consignes de sécurité
VEUILLEZ LIRE ATTENTIVEMENT ET CONSERVEZ CE MANUEL
Toute personne impliquée dans l’installation, l’utilisation et la maintenance de cet appareil doit être
qualiée et suivre les instructions comprises dans ce manuel.
Soyez prudent risques de chocs électriques !
Avant la mise en fonction, soyez certain que le produit n’ait pas subi de dommage durant le transport.
Dans le cas contraire, contactez votre revendeur.
An de maintenir l’appareil en parfaites conditions, l’utilisateur doit suivre les instructions de sécurité
et d’utilisation décrites dans ce présent document.
Notez que les dysfonctionnements liés à la modication de l’appareil ne sont pas couverts par la
garantie.
Cet appareil ne contient aucune partie remplaçable par l’utilisateur, pour toute intervention contactez
votre revendeur.
Soyez prudent risque photo-biologique !
Attention !! Système d’éclairage professionnel
ne pas regarder le ux lumineux dans l’axe.
Risque d’incendie maintenir une distance minimale de 0,8 m entre
le faisceau et une surface inammable.

Page 5
IMPORTANT :
Cet appareil doit être utilisé en intérieur avec une température ambiante inférieure à 40°.
Fixer le projecteur d’une façon stable.
Ne pas faire cheminer le câble d’alimentation avec les autres câbles.
Manipuler le câble d’alimentation avec les précautions d’usage.
Ne pas insérer d’objets dans les aérations.
Ne pas démonter ou modier l’appareil. Risque d’électrocution !
Ne pas connecter cet appareil à un bloc de puissance.
Ne pas mettre En / Hors fonction de manière répétée.
Cet appareil doit être relié à la terre
N’utiliser cet appareil qu’après vous être familiarisé avec ses commandes et fonctions.
Éviter tout contact avec les ammes, éloignez l’appareil des surfaces inammables.
Laisser toujours un espace sufsant autour de l’appareil pour permettre sa convection.
Déconnecter l’appareil du secteur, lorsqu’il n’est pas utilisé ou avant de le nettoyer.
Toujours débrancher l’alimentation en tenant la prise secteur et non le câble.
Vérier que le cordon d’alimentation ne soit ni pincé ni endommagé, (prises et câbles)
Si l’appareil est tombé ou à reçu un choc, déconnecter le immédiatement du secteur et contacter
un technicien qualié pour le vérier.
Si l’appareil a été soumis à d’importantes uctuations de température, ne le mettez pas en fonction
immédiatement, la condensation pourrait l’endommager en créant un CC (court-circuit).
Si l’appareil ne fonctionne pas correctement, mettez-le hors fonction immédiatement. Emballer-le,
(de préférence dans son emballage d’origine).
Ce produit doit être utilisé exclusivement par un adulte en bonne santé.
Il doit être installé hors de portée des enfants.
Ne jamais utiliser le produit sans surveillance.
Ne pas utiliser l’appareil dans des zones ATEX ou et à proximité de d’hydrocarbure
ou de produit inammable.
Cet appareil doit être utilisé conformément à ce manuel, pour éviter tous dysfonctionnement
Nettoyage
Penser à nettoyer régulièrement l’optique avec un chiffon micro-pore.
L’usage d’air comprimé permet de nettoyer le boitier.
Le projecteur doit être sécurisé
par une élingue de sécurité

Page 6
SPECTROMÈTRIE
Distance 5 mètres
Couleur Longueur d’onde Lux
Rouge 637 nm 3006 lux
Vert 516 nm 6309 lux
Bleu 443 nm 1192 lux
Blanc 8000 lux
LEDs RGWB 4.35° 17090 lux
LEDs RGWB 32° 460 lux
Mesures effectuées avec uspectruM MK305s
LED ROUGE
LED VERTE

Page 7
LED BLEU
LED BLANCHES

Page 8
°
Beam:4 ,35
°
Field: 5,72
Eclaire ###### ###### 47464 26698 17087 11866 8718 6675 5274 4272 3530 2966 2528 2179 1899 1669 1478 1318 1183 1068
Distance en 12345678 91 01 11 21 31 41 51 61 71 81 92 0
D Be 0,08 0,15 0,23 0,30 ,380 ,460 ,530 ,610 ,680 ,760 ,840 ,910 ,991 ,061 ,141 ,221 ,291 ,371 ,441 ,52
D Fie0 ,1 0,20 ,3 0,40 ,5 0,60 ,7 0,80 ,9 11 ,1 1,21 ,3 1,41 ,5 1,61 ,7 1,81 ,9 2
00 ,040 ,080 ,110 ,150 ,190 ,230 ,270 ,3 0,34 0,38 0,42 0,46 0,49 0,53 0,57 0,61 0,65 0,68 0,72 0,76 00 ,050 ,1 0,15 0,20 ,250 ,3 0,35 0,40 ,450 ,5 0,55 0,60 ,650 ,7 0,75 0,80 ,850 ,9 0,95 1
0- 0- 0,1 -0,1- 0,2 -0,2- 0,2 -0,3- 0,3 -0,3- 0,4- 0,4- 0,5- 0,5- 0,5- 0,6- 0,6- 0,6- 0,7- 0,7- 0,8
0- 0,1- 0,1- 0,2- 0,2- 0,3- 0,3- 0,4- 0,4- 0,5- 0,5- 0,6- 0,6- 0,7- 0,7- 0,8- 0,8- 0,9- 0,9- 1- 1
-0,6 -0,4 -0,2
0
0,2 0,4 0,6
D Field en metres 0,10 ,2 0,30 ,4 0,50 ,6 0,70 ,8 0,91
D Beam en metres 0,0760 ,152 0,2280 ,304 0,38 0,4560 ,532 0,6080 ,684 0,76
Distance en metres 12 34 56 78 91 0
Eclairement Lux 427175 106794 47464 26698 17087 11866 8718 6675 5274 4272
°
Field: 5,72
°
Beam
:
4,35
R
a
y
o
n
e
n
m
e
t r
e
s
Angle Field
Angle Beam
Angle d’ouverture mini Angle d’ouverture maxi
°
Beam: ####
°
Field: ####
Eclaire 11470 2868 12747 17 4593 19 2341 79 1421 15 95 80 68 59 51 45 40 35 32 29
Distance en 12345678 91 01 11 21 31 41 51 61 71 81 92 0
D Be 0,58 1,16 1,74 2,32 2,93 ,484 ,064 ,645 ,225 ,8 6,38 6,96 7,54 8,12 8,79 ,289 ,861 0,41 1 11,6
D Fie1 ,082 ,163 ,244 ,325 ,4 6,48 7,56 8,64 9,72 10,8 11,91 31 4 15,1 16,2 17,3 18,4 19,4 20,5 21,6
00 ,290 ,580 ,871 ,161 ,451 ,742 ,032 ,322 ,612 ,9 3,19 3,48 3,77 4,06 4,35 4,64 4,93 5,22 5,51 5,8 00 ,541 ,081 ,622 ,162 ,7 3,24 3,78 4,32 4,86 5,45 ,946 ,487 ,027 ,568 ,1 8,64 9,18 9,72 10,3 10,8
0 -0,3- 0,6 -0,9- 1,2 -1,5- 1,7- 2 -2,3- 2,6- 2,9- 3,2- 3,5- 3,8- 4,1- 4,4- 4,6- 4,9- 5,2- 5,5- 5,8
0- 0,5- 1,1- 1,6- 2,2- 2,7- 3,2- 3,8- 4,3- 4,9- 5,4- 5,9- 6,5- 7- 7,6- 8,1- 8,6- 9,2- 9,7- 10 -11
-6 -4 -2
0 2 4 6
D Field en metres 1,08 2,16 3,24 4,32 5,46 ,487 ,568 ,649 ,72 10,8
D Beam en metres 0,58 1,16 1,74 2,32 2,93 ,484 ,064 ,645 ,225 ,8
Distance en metres 12 34 56 78 91 0
Eclairement Lux 11470 2868 12747 17 4593 19 2341 79 142 115
°
Field: 56,74
°
Beam
:
32,34
R
a
y
o
n
e
n
m
e
t r
e
s
Angle Field:
°
Angle Beam
:
°

Page 9
raccordement dmX:
Les projecteurs sont connectés en série à une console DMX.
Raccorder les projecteurs comme le montre le schéma ci-dessus.
- Raccorder le côté mâle du câble DMX à la sortie de la console DMX512.
- Puis connecter la sortie DMX du projecteur à l’entrée du projecteur suivant.
- Répéter l’opération sur l’ensemble de la chaine.
L’utilisation d’un bouchon de terminaison est vivement conseillée. Dans certains cas
l’absence de cette terminaison n’est pas problématique, Par contre sa présence est très
vivement conseillée dans des espaces perturbés (Scène, grandes longueur de ligne, studio
TV etc.). Sa valeur est généralement de 120 Ohms Le bouchon est une prise XLR mâle
dans laquelle est soudé entre 2 et 3 une résistance de120 Ohms ¼ de W. Ce bouchon
évite la réexion des informations transmises lors de l’utilisation de grandes longueurs de
câbles.
21
3
12
3
3
5
42
1
2
1
3
4
5
GND
DATA -
DATA +
GND
DATA +
DATA -
NON CONNECTE
NON CONNECTE
12
3
2
1
3
4
5
120 Ω
120 Ω
21
3
12
3
3
5
42
1
2
1
3
4
5
GND
DATA -
DATA +
GND
DATA +
DATA -
NON CONNECTE
NON CONNECTE
12
3
2
1
3
4
5
120 Ω
120 Ω

Page 10
Architecture des menus
LES VALEURS EN ROUGES SONT DÉFINIES PAR DÉFAUT DANS LE MENU ET RE-
CHARGÉES TELLES QUE EN CAS DE
«RECHARGEMENT DES PARAMÈTRES PAR DÉFAUT»
Receive
Adress mode 1 address Mode 1 adresse
2 address Mode 2 adresses
Set Address Adress Fixture A001~AXXX
Address Leds A001~AXXX
User Mode
User Mode
Basic 8B
Basic 16B
Standard 8B
Standard 16B
Pixel 8B
Pixel 16B
User A
User B
User C
Edit A Max Chan
PAN, TILT, .../...
Edit B
Edit C
Function
Status
No DMX Mode Hold/Auto/black
P.Reverse ON/OFF
T.Reverse ON/OFF
Pan Degree 630/540
Feedback ON/OFF
Move.Spd Speed 1~ 4
Hibernation OFF, 01M~99M, 15M
Fixture ID
ServicePIN 000-255 (050)
Universe 000-255
UnitIPAddr 002.000.000.002
Mask Addr 255.000.000.000
Protocol Set ArtNet
sACN
KlingNet Enable/Disable
Net Switch On/Off
Dim Mode Standard/Stage/TV/Architectural/Theatre
Temp. C/F Celsius
Fahrenheit
Dim Curve
LINEAR
Square
Inverse Square
S-CURVE

Page 11
Function
(Suite)
Frequency 900HZ/1000HZ/1100HZ/1200HZ/1300HZ/ 1400HZ/1500HZ/2500HZ/4000HZ/5000HZ/
10KHZ/15KHZ/20KHZ/25KHZ
Fan Set
Head Fan Auto
High
Silent
LCD.Set
Backlight 02~60m <05m>
FlipDisplay ON/OFF
Key Lock ON/OFF
DispFlash ON/OFF
Disp.Set
Chan.Value PAN, TILT, ……
Slave Set Slave1, Slave2, Slave3
Auto.Prog Master / Alone
DFSE ON/OFF
USB Update ON/OFF
Information
Time.Info
CurrentTime (Hours)
Total Time (Hours)
Last Time (Hours)
Timer PIN
Clear last Password=050,
Clear total Password=060
Clear Last ON/OFF
Clear Total
Temp. Info XXXF
Fan Speed Fan : xxxxRPM
Error. Info NONE/Pan,Tilt…..
Model. Info MODENA
Software.Ver-
sion
1U01 Vx.x.x
2U01 Vx.x.x
3U01 Vx.x.x
4U01 Vx.x.x
5U01 Vx.x.x
6U01 Vx.x.x
Test
Reset.Motor
All
Pan&Tilt
Head
Test.Channel PAN, TILT, ……
Panel.Ctrl.
PAN =XXX
TILT=XXX
.../...
Calibrate
Password -- 050
PAN
TILT
.../...

Page 12
MENU RECEIVE
Adress Mode :
Pour faciliter la conception de matrices de leds avec des systèmes de gestion DMX d’entrée de gamme,
il est possible d’adresser le Modena de manière classique (tous les canaux sont adressés de manière contiguë), ou de
séléctionner une première adresse pour les paramètres généraux du projecteur et une seconde pour la matrice de LEDs.
Set Adress :
Conguration de l’adresse DMX du Modena
MENU USER MODE
User Mode :
Sélection du mode DMX du Modena entre les différents modes tells que :
- Basic 8B - 15 canaux DMX - Leds Mode 8 Bits
- Basic 16B - 19 canaux DMX - Leds Mode 16 Bits
- Standard 8B - 21 Canaux DMX - Leds Mode 8 Bits
- Standard 16B - 25 Canaux DMX - Leds Mode 16 Bits
- Pixel 8B - 41 Canaux DMX - Leds pixel/pixels 8 Bits
- Pixel 16B - 9 Canaux DMX - Leds pixel/pixels 16 Bits
- User A - Mode utilisateur 1
- User B - Mode utilisateur 2
- User C - Mode utilisateur 3
Edit A ; Edit B ; Edit C
Dans ce sous menu il est possible de créer 3 affectations de canaux à discrétion de l’utilisateur. Dans chaque sous-menu
«Edit A ; Edit B et Edit C» il est possible de sélectionner le nombre de canaux maximum, et de changer l’ordre des canaux
DMX.
MENU FUNCTION
Status
Dans ce sous-menu il est possible de modier le comportement du Modena.
No DMX Mode : Modication de la réaction du Modena lors
de la perte de signal DMX :
- Hold : maintien des dernières valeurs DMX reçues
- Auto : Le Modena passe en mode Auto
- Black : Le Modena passe en mode «Stand By»
P Reverse : ON/OFF - Inversion du Pan
T Reverse : ON/OFF - Inversion du Tilt
PAN degree : 630° Ou 540° - Sélection du maximum d’angle de PAN
Feedback : ON/OFF - Activation ou Désactivation du retour d’information
des moteurs (Recopie)
Move Speed : Sélection de la vitesse des mouvements entre 1 et 4
1 - plus rapide à 4 - moins rapide
Hibernation
En cas d’abscence de signal, le projecteur passera en mode veille jusqu’au retour du signal :
OFF - 01 Min à 99 Min - Sélection du mode d’hibernation du Modena.
OFF par défaut ou de 1 minute à 99 minutes avant le passage en
mode hibernation.
Fixture ID
Sous-menu permettant la modication de l’Univers DMX de réception (ArtNet et sACN) ainsi que l’adresse IP et le masque
de sous-réseau du Modena.
Universe : 0-255 - Sélection de l’univers DMX de réception
UnitIPAddr : xxx.xxx.xxx.xxx - Sélection de l’adresse IP du Modena
MaskAddr : xxx.xxx.xxx.xxx - Sélection du masque de sous-réseau du Modena

Page 13
Protocol Set
Sous-menu permettant la sélection du protocole réseau du Modena :
Artnet (par defaut) ou sACN
KlingNet
Sous-menu permettant l’activation ou non du protocole KlingNet :
Enable (par defaut) ou Disable
Net Switch
Sous-menu permettant l’activation ou la désactivation du switch Ethernet du Modena.
Dim Speed
Sous-menu permettant le choix de lissage du dimmer entre Standard (par défaut) , Stage, TV, Architectural ou Theatre.
Temp C°/F°
Sous-menu permettant de sélection du système Celsius (par défaut) ou Fahrenheit, pour l’afchage de la température.
Dim Curve
Sous-menu permettant la sélection de la courbe du dimmer entre Linear (par défaut), Square, Exp, Log et S-Curve
Frequen
Sous-menu permettant la sélection de la fréquence de rafraîchissement de la LED pour éviter un éventuel «icking» à la cap-
tation. Valeur modiables entre 900Hz (par défaut) et 25Khz.
Fan Set - Head Fan
Sous-menu permettant de sélectionner la vitesse du ventilateur de la tête entre Auto (par défaut) et Low ou High.
LCD Set
Sous-menu permettant de sélectionner le comportement de l’afcheur du Modena.
Backlight - 02m à 60m - Sélection du temps de maintien du rétro éclairage de l’afcheur (sans manipulation
du menu) de 2 minutes à 60 minutes. Temps réglé sur 5 minutes par défaut.
Flip Display - ON/OFF - Inversion du sens de l’afcheur
KeyLock - ON/OFF - Verrouillage des boutons du Modena.
DispFlash - ON/OFF - Validation ou non du ash de l’afcheur lorsque le Modena ne reçoit pas de signal DMX.
Disp.Set
Chan.Value - afchage en continu des valeurs DMX de tous les canaux.
Slave Set - Sélection du mode esclave du Modena pour «décaler» les Modena lors de l’utilisation du mode
Maître/Esclave - entre Slave 1, Slave2 et Slave 3.
Auto Prog - Sélection du mode Maître/Esclave :
En mode MASTER Le Modena transmet les informations aux Modena
connectés à l’aide d’un câble DMX et où le mode Esclave a été activé
dans le sous-menu «Slave Set»
En mode ALONE le Modena ne transmet pas les information et execute
son mode AUTO de manière individuelle.
DFSE - ON/OFF - Rechargement des paramètres par défaut du Modena.
USB Update - ON/OFF - Mise à jour du rmware du Modena

Page 14

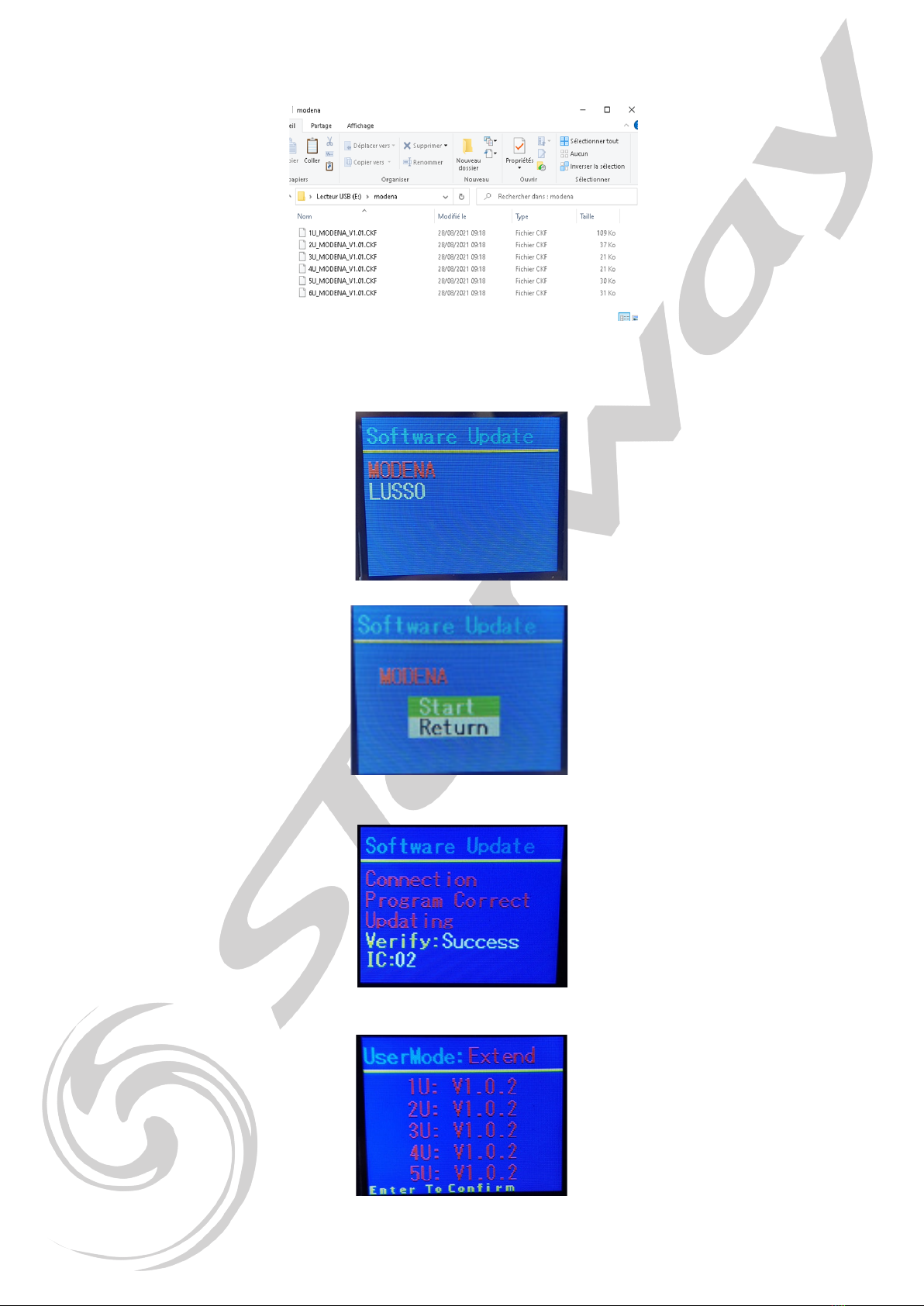

PROCÉDURE MISE A JOUR DES FIRMWARE PAR CLÉ USB :
1. Placer les chiers de mise à jour dans un répertoire sur la clef USB par exemple pour le Modena :
2. Allumer le projecteur et aller dans le menu en pressant « Mode » >
« Function » > « USB Update » > « On », sortir du menu et éteindre la machine.
3. Machine éteinte, DMX et ARTnet débranchés, insérer la clef dans le connecteur en face avant.
4. Allumer le projecteur > l’écran afche les répertoires disponibles > sélectionner « Modena »
5. Sélectionner « Start » et appuyer sur « Enter »
6. Le processus de mise à jour démarre et programmera chaque carte électronique. Le projecteur effectuera un
reset à la n du processus
7. Retirer la clé et vérier les versions de software en pressant «Mode» > «Information» > «Software. V» > «Enter»
8. Aller dans le menu en pressant «Mode» > «Function» > «USB Update» > «OFF», sortir du menu.

Page 15
MENU INFORMATION
Time.Info
CurrentTime : Afchage du temps d’utilisation (en heures) depuis la dernière mise sous tension
TotalTime : Afchage du temps d’utilisation (en heure) depuis la première mise sous tension.
LastTime : Afchage du temps d’utilisation (en heure) depuis la dernière remise à zéro.
Time PIN : Pour acceder à la remise a zero des temps d’utilisation il faut entrer un code PIN :
050 pour remettre à zero le «Last Time»
060 pour remettre à zero le «TotalTime»
ClearLast : ON/OFF pour remettre à zero
ClearTOTAL : ON/OFF pour remettre à zero
Temp.Info - Afchage de la température
xxx F ou C - Afchage de la température d
Fan Speed - Afchage de la vitesse du ventilateur
Fan : xxx RPM
Error.Info - Afchage des 10 derniers messages d’erreur.
Model.Info - Afchage du nom du modèle : MODENA
Software.V - Afchage de la version des différents processeurs
1U01 - Vx.x.x
2U01 - Vx.x.x
3U01 - Vx.x.x
4U01 - Vx.x.x
5U01 - Vx.x.x
6U01 - Vx.x.x
MENU TEST
Reset Motors
ALL : Reset de tous les moteurs
Pan&Tilt : Reset des moteurs Pan et Tilt
Head : Reset du Zoom
Test.Channel
Sous-menu permettant de tester tous les paramètres du Modena tels que :
Pan, Pan Fine, Tilt, Tilt Fine, Red, Red Fine, Green, Green Fine, Blue, Blue Fine, White, White Fine, Strobe, Dimmer, Dim
Fine, Zoom, DimMode, P/T Speed, Reset/Prog
Panel.Ctrl.
Sous-menu permettant de contrôler manuellement tous les paramètres du Modena tels que :
Pan, Pan Fine, Tilt, Tilt Fine, Red, Red Fine, Green, Green Fine, Blue, Blue Fine, White, White Fine, Strobe, Dimmer, Dim
Fine, Zoom, DimMode, P/T Speed, Reset/Prog
Calibrate :
Sous-menu permettant de recalibrer les moteurs et les Leds du Modena
pour accéder à ce menu il faut entrer le code PIN de déverrouillage de cette fonction.
Code Pin : 050
On accède ainsi aux différents paramètres :
Pan, Pan Fine, Tilt, Tilt Fine, Red, Red Fine, Green, Green Fine, Blue, Blue Fine, White, White Fine, Strobe, Dimmer, Dim
Fine, Zoom.

Page 16
AGENCEMENT DES PIXELS
Vue Face aFFicheur, Valeur Pan 128 - Valeur tilt : 17

Page 17
ASSIGNATION DES CANAUX DMX
Mode Basic 8B
1Pan 000~255 Pan
2Pan ne 000~255
3Tilt 000~255 Tilt
4Tilt ne 000~255
5Vitesse P/T
000~225 De Rapide à Lent
226~235 Mouvements au Black Out
236~255 Idle
6Dimmer 000~255 Dimmer
7Dimmer Fine 000~255 Dimmer Fine
8Strobe
000~009 Shutter fermé
010~019 Shutter ouvert
020~068 Strobe de lent à rapide
069~79 Shutter ouvert
80~128 Pulse en séquences
129~139 Shutter ouvert
140~188 Strobe random de lent à rapide
189~199 Shutter open
200~248 Strobe pixelrandom de lent à rapide
249~255 Shutter ouvert
9Zoom 000~255 Zoom
10 Dim Modes
000~020 Selon le menu du projecteur
021~040 Standard
041~060 Stage
061~080 TV
081~100 Architectural
101~255 Theatre
11 Contrôle
000~005 Idle
006~017 Inversion Pan on (Maintient 3s)
018~029 Inversion Pan off (Maintient 3s)
030~041 Inversion Tilt on (Maintient 3s)
042~053 Inversion Tilt off (Maintient 3s)
054~065 Fan Silent (Maintient 3s)
Le ventilateur tourne à vitesse lente constamment
066~077 Fan Auto (Maintient 3s)
La vitesse du ventilateur est gérée automatiquement
078~089 Fan High (Maintient 3s)
Le ventilateur tourne à vitesse haute constamment
090~101 Courbe Linear (Maintient 3s)
102~113 Courbe Square (Maintient 3s)
114~125 Courbe Inv-Square (Maintient 3s)
126~131 Courbe S (Maintient 3s)
132~137 Led Freq. 900 Hz (Maintient 3s)

Page 18
11 Contrôle
138~143 Led Freq. 1000 Hz (Maintient 3s)
144~149 Led Freq. 1100 Hz (Maintient 3s)
150~155 Led Freq. 1200 Hz (Maintient 3s)
156~161 Led Freq. 1300 Hz (Maintient 3s)
162~167 Led Freq. 1400 Hz (Maintient 3s)
168~173 Led Freq. 1500 Hz (Maintient 3s)
174~179 Led Freq. 2500 Hz (Maintient 3s)
180~185 Led Freq. 4000 Hz (Maintient 3s)
186~191 Led Freq. 5000 Hz (Maintient 3s)
192~197 Led Freq. 10000 Hz (Maintient 3s)
198~203 Led Freq. 15000 Hz (Maintient 3s)
204~209 Led Freq. 20000 Hz (Maintient 3s)
210~215 Led Freq. 25000 Hz (Maintient 3s)
216~218 Reset Pan/Tilt (Maintient 3s)
219~221 Reset du zoom (Maintient 3s)
222~224 Reset général (Maintient 3s)
225~234 Idle
235~237 Klingnet Désactivé
Les leds sont controlées uniquement par le dmx laire ou Artnet
238~240 Leds controled Klingnet only
Les leds sont controlées uniquement par le Klingnet
241~243
Leds controled Klingnet + Dmx
Les leds sont controlées par le Klingnet mais le dmx est priori-
taire sur RGBW
244~246
Klingnet Calibration OFF
De manière à ce que le blanc Klingnet soit raccord avec par
exemple un ecran Led, il est possible de le calibrer dans le
menu calibration du Modena. Cette calibration peut etre activée
ou non depuis la console.
247~249
Klingnet Calibration ON
De manière à ce que le blanc Klingnet soit raccord avec par
exemple un ecran Led, il est possible de le calibrer dans le
menu calibration du Modena. Cette calibration peut etre activée
ou non depuis la console.
250~252
White Calibred by IC (Maintient 3s)
La calibration des macros de blancs est contrôlée par un IC
spécialisé.
253~255 Fixed White values (Maintient 3s)
La valeur des macros de blancs est gée dans le software.
12 Rouge 000~255 Rouge
13 Vert 000~255 Vert
14 Bleu 000~255 Bleu
15 Blanc 000~255 Blanc

Page 19
Mode Basic 16B
1Pan 000~255 Pan
2Pan ne 000~255
3Tilt 000~255 Tilt
4Tilt ne 000~255
5Vitesse P/T
000~225 De rapide à lent
226~235 Mouvements au Blackout
236~255 Idle
6Dimmer 000~255 Dimmer
7Dimmer Fine 000~255 Dimmer ne
8Strobe
000~009 Shutter fermé
010~019 Shutter ouvert
020~068 Strobe de lent à rapide
069~79 Shutter ouvert
80~128 Pulse en séquences
129~139 Shutter ouvert
140~188 Strobe random de lent à rapide
189~199 Shutter ouvert
200~248 Strobe pixels random de lent à rapide
249~255 Shutter ouvert
9Zoom 000~255 Zoom
10 Dim Modes
000~020 Selon le menu du projecteur
021~040 Standard
041~060 Stage
061~080 TV
081~100 Architectural
101~255 Theatre
11 Contrôle
000~005 Idle
006~017 Inversion Pan on (Maintient 3s)
018~029 Inversion Pan off (Maintient 3s)
030~041 Inversion Tilt on (Maintient 3s)
042~053 Inversion Tilt off (Maintient 3s)
054~065 Fan Silent (Maintient 3s)
Le ventilateur tourne à vitesse lente constamment
066~077 Fan Auto (Maintient 3s)
La vitesse du ventilateur est gérée automatiquement
078~089 Fan High (Maintient 3s)
Le ventilateur tourne à vitesse rapide constamment
090~101 Courbe Linear (Maintient 3s)
102~113 Courbe Square (Maintient 3s)
114~125 Courbe Inv-Square (Maintient 3s)
126~131 Courbe S (Maintient 3s)
132~137 Led Freq. 900 Hz (Maintient 3s)
138~143 Led Freq. 1000 Hz (Maintient 3s)
144~149 Led Freq. 1100 Hz (Maintient 3s)

Page 20
11 Contrôle
150~155 Led Freq. 1200 Hz (Maintient 3s)
156~161 Led Freq. 1300 Hz (Maintient 3s)
162~167 Led Freq. 1400 Hz (Maintient 3s)
168~173 Led Freq. 1500 Hz (Maintient 3s)
174~179 Led Freq. 2500 Hz (Maintient 3s)
180~185 Led Freq. 4000 Hz (Maintient 3s)
186~191 Led Freq. 5000 Hz (Maintient 3s)
192~197 Led Freq. 10000 Hz (Maintient 3s)
198~203 Led Freq. 15000 Hz (Maintient 3s)
204~209 Led Freq. 20000 Hz (Maintient 3s)
210~215 Led Freq. 25000 Hz (Maintient 3s)
216~218 Reset Pan/Tilt (Maintient 3s)
219~221 Reset only Head (Maintient 3s)
222~224 Reset All Functions (Maintient 3s)
225~234 Idle
235~237 Klingnet Disable
Les leds sont controlées uniquement par le dmx laire ou Artnet
238~240 Leds controled Klingnet only
Les leds sont controlées uniquement par le Klingnet
241~243
Leds controled Klingnet + Dmx
Les leds sont controlées par le Klingnet mais le dmx est priori-
taire sur RGBW
244~246
Klingnet Calibration OFF
De manière à ce que le blanc Klingnet soit raccord avec par
exemple un ecran Led, il est possible de le calibrer dans le menu
calibration du Modena. Cette calibration peut etre activée ou
non depuis la console.
247~249
Klingnet Calibration ON
De manière à ce que le blanc Klingnet soit raccord avec par
exemple un ecran Led, il est possible de le calibrer dans le menu
calibration du Modena. Cette calibration peut etre activée ou
non depuis la console.
250~252
White Calibred by IC (Maintient 3s)
La calibration des macros de blancs est contrôlée par un IC
spécialisé.
253~255 Fixed White values (Maintient 3s)
La valeur des macros de blancs est gée dans le software.
12 Rouge 000~255 Rouge
13 Rouge Fine 000~255 Rouge ne
14 Vert 000~255 Vert
15 Vert Fine 000~255 Vert ne
16 Bleu 000~255 Bleu
17 Bleu Fine 000~255 Bleu ne
18 Blanc 000~255 Blanc
19 Blanc Fine 000~255 Blanc ne
