Staudte Hirsch SH-3.170 User manual

Bedienungsanleitung
Batterie Ladegerät SH-3.170
Instruction Manual
Battery Charger SH-3.170
DE
GB
Article no. 331700
3

Batterie Ladegerät SH-3.170
Artikel-Nr. 331700
Bestimmungsgemäße Verwendung
Das Batterie Ladegerät SH-3.170 ist für das Auaden von 6 V und 12 V
Blei-Akkus sowie 12 V Lithium-Akkus (LiFePO4) mit integriertem Batterie-
managementsystem (BMS) geeignet. Es wurde für die Pege von Auto- und
Motorradbatterien optimiert. Eine andere Verwendung als zuvor beschrieben
führt zur Beschädigung dieses Produktes, darüber hinaus ist dies mit Gefah-
ren, wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Lieferumfang
Batterie Ladegerät SH-3.170
Adapterkabel mit Batterieklemmen
Adapterkabel mit Ringösen
Bedienungsanleitung in DE, GB
Sicherheits-/Warnhinweise
Die nachfolgenden Sicherheits- und Gefahrenhinweise dienen sowohl zum
Schutz des Geräts als auch zum Schutz Ihrer Gesundheit. Lesen Sie sich also
bitte die folgenden Punkte aufmerksam durch.
Allgemein
Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige
Umbauen und/oder Verändern des Produkts nicht gestattet.
Das Ladegerät darf nur an einer Netzspannung von 100 – 240 V AC bei
50/60 Hz betrieben werden.
Das Produkt ist kein Spielzeug. Es ist nicht für Kinderhände geeignet.
Das Produkt darf nur an einer solchen Stelle aufgestellt, betrieben oder
gelagert werden, an der es für Kinder nicht erreichbar ist. Lebensgefahr!
Das Produkt ist ausschließlich zum Auaden von 6 V bzw. 12 V Blei-
Akkus und 12 V Lithium-Akkus (LiFePO4) mit integriertem BMS geeignet.
Versuchen Sie niemals, andere Akkus (z.B. NiCd, NiMH, LiPo) oder Batte-
rien aufzuladen! Es besteht Brand- und Explosionsgefahr!
Wartungs-, Einstellungs- oder Reparaturarbeiten dürfen nur von einem
Fachmann/Fachwerkstatt durchgeführt werden. Zur Reparatur dürfen nur
original Ersatzteile verwendet werden. Die Verwendung abweichender
Ersatzteile kann zu erheblichen Sach- und Personenschäden führen!
Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte
für Kinder zu einem gefährlichen Spielzeug werden!
Wenn Sie Beschädigungen feststellen, so darf das Ladegerät nicht mehr
betrieben werden. Bringen Sie das Produkt in eine Fachwerkstatt oder
entsorgen Sie es umweltgerecht.
Betrieb
Der Betrieb unter widrigen Umgebungsbedingungen ist unter allen
Umständen zu vermeiden. Widrige Umgebungsbedingungen sind:
Umgebungstemperaturen über 40 °C, brennbare Gase, Lösungsmittel,
Dämpfe, Staub sowie Luftfeuchtigkeit über 80 % rel. Luftfeuchte.
Das Ladegerät darf auch nicht in der Nähe von entzündlichen Materialien
oder Gasen betrieben werden.
Achten Sie auf ausreichende Belüftung während der Betriebsphase.
Decken Sie das Ladegerät niemals ab.
Laden Sie Blei-Akkus niemals in Behältern oder in schlecht belüfteten
Räumen. Beim Laden von Blei-Akkus können explosive Gase entstehen!
Halten Sie Ladegerät und Akku fern von Zündquellen oder offenem
Feuer, rauchen Sie nicht während des Umgangs mit Ladegerät und Akku!
Es besteht Explosionsgefahr!
Verwenden Sie das Produkt niemals gleich dann, wenn es von einem
kalten Raum in einen warmen Raum gebracht wurde. Dabei entsteht
Kondenswasser, dies kann nicht nur zu Funktionsstörungen führen,
sondern es besteht auch die Gefahr eines lebensgefährlichen elektri-
schen Schlages!
Akkuhinweise
Beachten Sie alle Sicherheits- und Ladehinweise des Akkuherstellers.
Trennen Sie immer zuerst den Masseanschluss vom Akku ab und erst
danach den Pluspol.
Achten Sie beim Anschluss eines Akkus an das Ladegerät auf die richtige
Polarität (rote Klemme = Plus/+, schwarze Klemme = Minus/-).
Blei-Akkus enthalten aggressive ätzende Säuren. Vermeiden Sie Haut-
und Augenkontakt mit Flüssigkeiten aus dem Blei-Akku! Waschen Sie
betroffene Hautpartien gründlich mit Wasser und Seife ab. Ist Säure ins
Auge gelangt, waschen Sie dieses sofort unter ießendem, klarem und
kaltem Wasser aus! Suchen Sie danach sofort einen Arzt auf!
Akkus dürfen nicht kurzgeschlossen oder ins Feuer geworfen werden.
Brand- und Explosionsgefahr!
Zerlegen Sie niemals Ihren Akku!
DE
/ 03Weitere Informationen unter www.ivt-hirschau.de/ 02 3 Jahre Hersteller-Garantie. Akkus und Batterien ausgeschlossen.
Durch unsachgemäße Handhabung oder Nichtbeachtung dieser
Bedienungsanleitung bzw. der hier aufgeführten Sicher-
heitshinweise erlischt die Garantie. Für Sach-, Personen- und
Folgeschäden, die dadurch verursacht werden, übernehmen
wir keine Haftung.

Bedien- und Anzeigeelemente
Das Batterie Ladegerät SH-3.170 ist mit einem übersichtlichen Bedien-
und Anzeigepanel ausgestattet. Die LEDs geben Ihnen jederzeit Auskunft
über den gewählten Betriebsmodus, den Ladezustand des Akkus sowie
einen defekten, kurzgeschlossenen oder verpolt angeschlossenen Akku.
Beschreibung der Betriebsmodi
6 V Blei-Modus
Der 6 V Blei-Modus eignet sich zum Laden von 6 V Blei-Akkus (bitte beachten
Sie die Angaben des Akkuherstellers). Drücken Sie die MODE-Taste (3), so oft
bis LED (2) blinkt. Nach ca. 2 Sekunden leuchtet die LED konstant und der
Ladebetrieb beginnt. Der maximale Ladestrom beträgt 2 A. Die Ladeschluss-
spannung beträgt 7,2 V. Der Ladestatus wird durch die LED (5) angezeigt.
Wenn der Akku voll ist, leuchtet die LED konstant und das Ladegerät wech-
selt automatisch in den Erhaltungslademodus.
12 V Blei-Modus
Der 12 V Blei-Modus eignet sich zum Laden von 12 V Blei-Akkus (bitte beachten
Sie die Angaben des Akkuherstellers). Drücken Sie die MODE-Taste(3), so oft
bis LED (4) blinkt. Nach ca. 2 Sekunden leuchtet die LED konstant und der
Ladebetrieb beginnt. Der maximale Ladestrom beträgt 2 A. Die Ladeschluss-
spannung beträgt 14,4 V. Der Ladestatus wird durch die LED (5) angezeigt.
Wenn der Akku voll ist, leuchtet die LED konstant und das Ladegerät wech-
selt automatisch in den Erhaltungslademodus.
12 V Lithium-Modus
Der 12 V Lithium-Modus eignet sich zum Laden von LiFePO4-Akkus mit
integriertem Batteriemanagementsystem (bitte beachten Sie die Angaben
des Akkuherstellers). Drücken Sie die MODE-Taste (3), so oft bis die LEDs
(2) und (4) blinken. Nach ca. 2 Sekunden leuchten die LEDs konstant und der
Ladebetrieb beginnt. Der maximale Ladestrom beträgt 2 A. Die Ladeschluss-
spannung beträgt 14,4 V. Der Ladestatus wird durch LED (5) angezeigt. Wenn
der Akku voll ist, leuchtet die LED konstant und das Ladegerät wechselt
automatisch in den Erhaltungslademodus.
Regenerationsmodus
Wenn ein tiefentladener Akku an das Ladegerät angeschlossen wird, startet
zuerst der Regenerationsmodus. Über einen geringen Ladestrom wird ver-
sucht, den tiefentladenen Akku wieder auf eine Akkuspannung zu bringen,
bei der die normale Ladefunktion gestartet werden kann.
Defekte, kurzgeschlossene oder verpolt angeschlossene Akkus
Defekte, kurzgeschlossene bzw. verpolt angeschlossene Akkus werden
vom Ladegerät automatisch erkannt. In diesen Fällen wird das gewählte
Ladeprogramm nicht gestartet. LED (1) leuchtet.
Auaden des Akkus
Stellen Sie zuerst sicher, dass es sich um einen Blei-Akku mit einer
Spannung von 6 V bzw. 12 V oder einen Lithium-Akku (LiFePO4) mit BMS
mit einer Spannung von 12 V handelt. Akkus mit anderen Spannungen
können nicht geladen werden!
Trennen Sie alle Verbraucher vom Akku ab.
Ist der Akku in einem Fahrzeug eingebaut, so schalten Sie die Zündung
und alle Verbraucher aus.
Schließen Sie zuerst das Ladegerät an das Stromversorgungsnetz
(100 – 240 V AC, 50/60 Hz) an.
6V 12V
Batterie Ladegerät
6V/12V 2A
MODE
1
2
4
5
3
DE
/ 05Weitere Informationen unter www.ivt-hirschau.de/ 04
iDas Ladegerät verfügt über eine Auto-Memory-Funktion. Nach
Ausfall der Versorgungsspannung kehrt das Gerät automatisch
in den zuvor gewählten Lademodus zurück.
iBeachten Sie unbedingt die Informationen und Sicherheitshin-
weise zum Fahrzeug und wie der Fahrzeug-Akku geladen werden
darf. Moderne Fahrzeuge verfügen über empfindliche Elektronik-
bestandteile und Steuergeräte, die bei falscher Vorgehensweise
beschädigt werden!
3 Jahre Hersteller-Garantie. Akkus und Batterien ausgeschlossen.

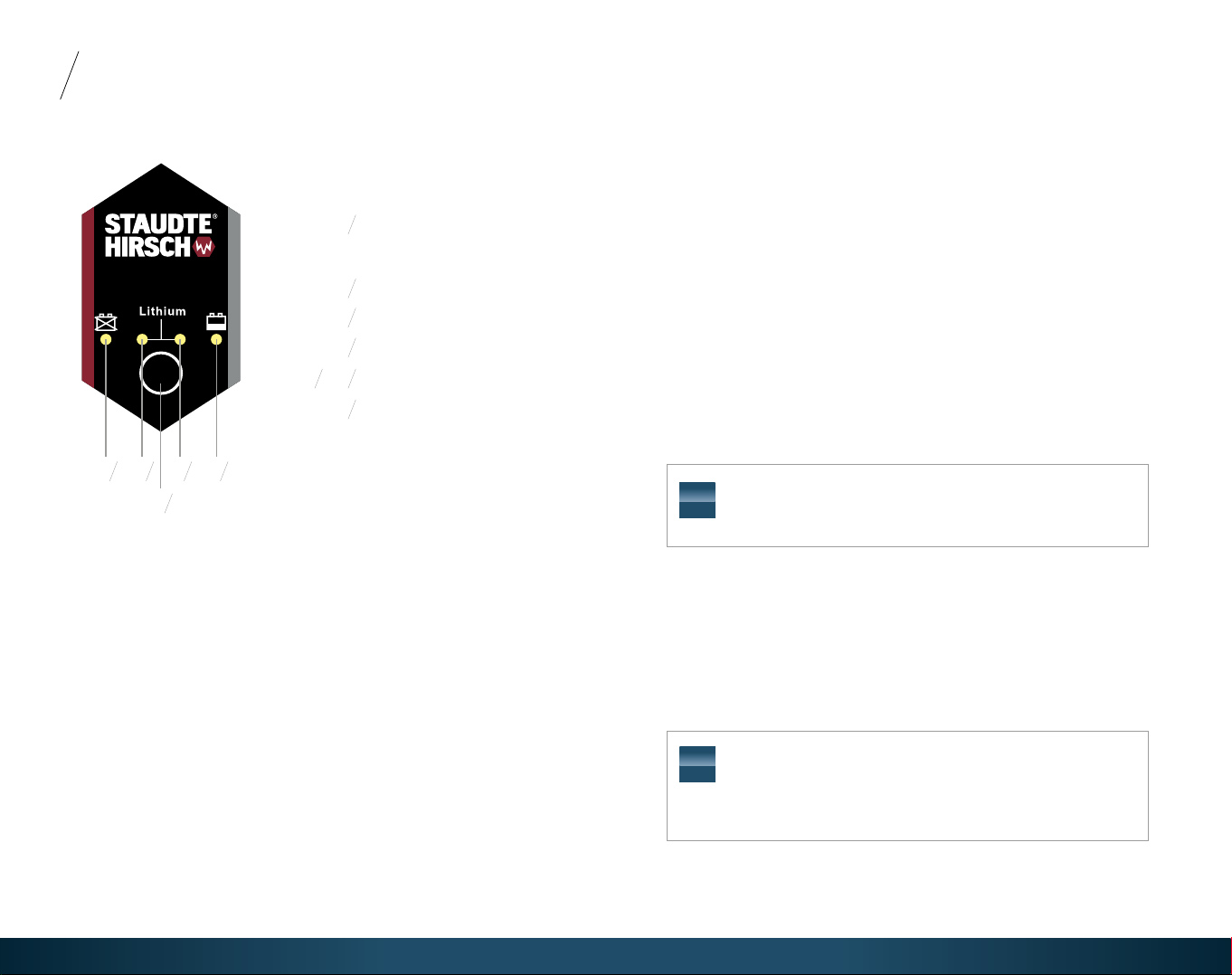

Fehleranzeige
(Akku defekt, Kurzschluss,
Verpolung)
6 V Blei-Modus
Modus-Auswahl
12 V Blei-Modus
12 V Lithium-Modus
Ladezustandsanzeige
1
2
3
4
4
2
5
+

Anschließend können Sie zwischen den verschiedenen Funktionen durch
Betätigung der MODE-Taste (3) wählen. Beachten Sie bitte bei der Auswahl
des richtigen Betriebsmodus unbedingt die Angaben des Akkuherstellers
bezüglich zulässiger Ladeschlussspannung und maximalem Ladestrom.
Schließen Sie nun das Ladegerät polungsrichtig an den Akku an. Ein
defekter Akku sowie eine kurzgeschlossene oder verpolt angeschlossene
Anschlussleitung werden durch die LED (1) angezeigt.
Trennen Sie nach dem Ladevorgang das Ladegerät von der Netzspannung.
Entfernen Sie anschließend die Klemme vom Minuspol des Akkus und
danach vom Pluspol.

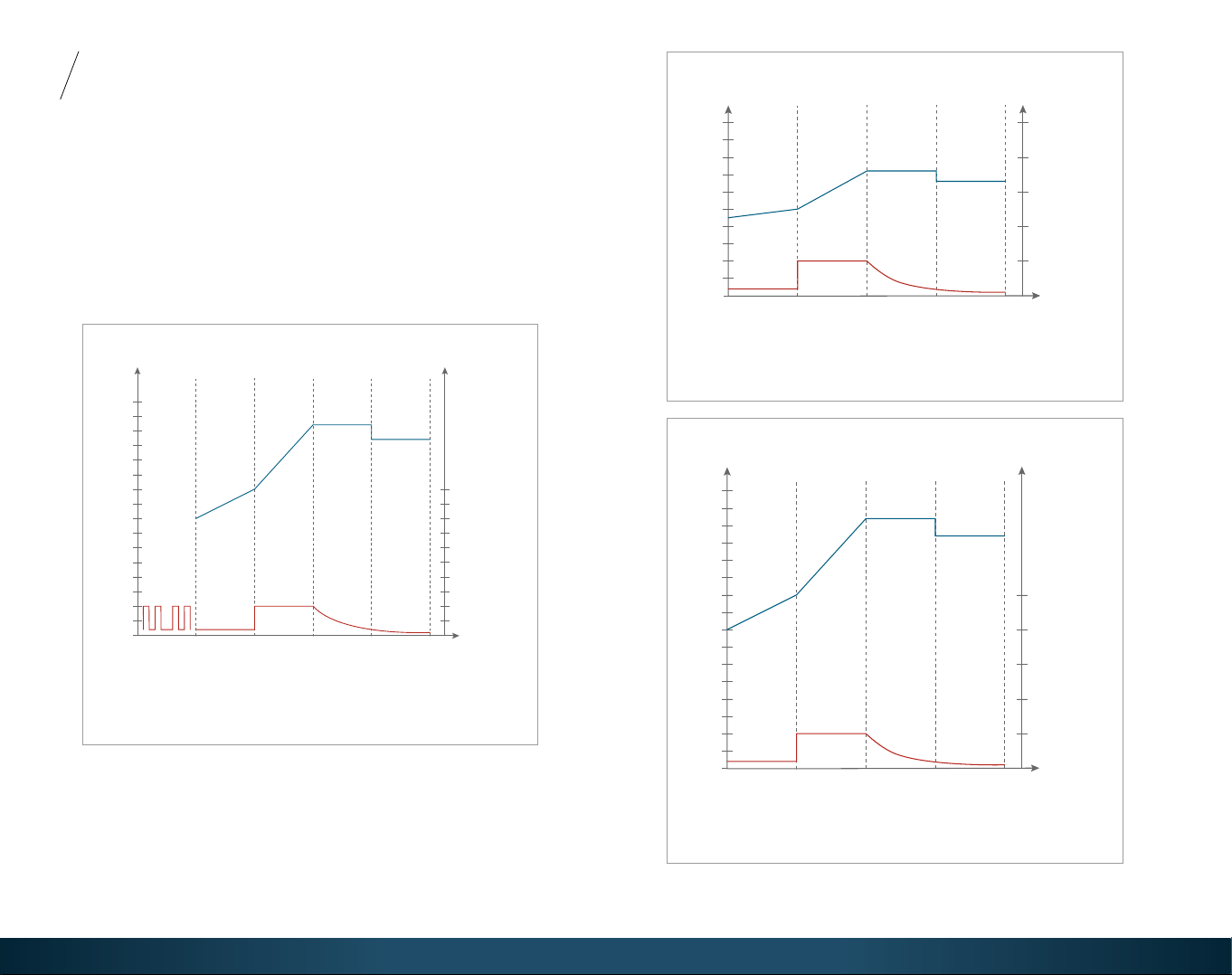

Ladekurven
12 V Lithium-Modus – Ladekurve und Ladeverfahren
Stufe 1 Prüfphase
Stufe 2 Softstartphase
Stufe 3 Konstantstromphase
Stufe 4 Konstantspannungsphase
Stufe 5 Erhaltungsladung
0 V
5 V
10 V
15 V
8,0 V
10,0 V
14,4 V 14,4 V
Batteriespannung
Ladestufe
12345
2 A
4 A
6 A
10 A
8 A
Ladestrom
13,4 V
0,4 A
2,0 A
Stufe 1 Softstartphase
Stufe 2 Konstantstromphase
Stufe 3 Konstantspannungsphase
Stufe 4 Erhaltungsladung
6 V Blei-Modus – Ladekurve und Ladeverfahren
0 V
5 V
10 V
5,0 V
7,2 V 7,2 V
6,6 V
Batteriespannung
Ladestufe
1 2 3 4
2 A
4 A
6 A
10 A
8 A
Ladestrom
2,0 A
0,4 A
12 V Blei-Modus – Ladekurve und Ladeverfahren
Stufe 1 Softstartphase
Stufe 2 Konstantstromphase
Stufe 3 Konstantspannungsphase
Stufe 4 Erhaltungsladung
0 V
5 V
10 V 10,0 V
14,4 V 14,4 V
13,4 V
Batteriespannung
Ladestufe
1 2 3 4
2 A
4 A
6 A
10 A
8 A
Ladestrom
15 V
2,0 A
0,4 A
/ 07Weitere Informationen unter www.ivt-hirschau.de/ 06
DE
3 Jahre Hersteller-Garantie. Akkus und Batterien ausgeschlossen.

/ 09Weitere Informationen unter www.ivt-hirschau.de/ 08
DE
Hinweis zum Umweltschutz
Technische Änderungen vorbehalten. Für Druckfehler übernehmen wir keine Haftung.
V02_03/2022.
Die CE-Erklärung für dieses Produkt können Sie über den IVT-Service anfordern.
IVT Innovative Versorgungstechnik GmbH, Dienhof 14, D-92242 Hirschau
Tel: [phone]; Fax: [phone]; [e-mail]; www.ivt-hirschau.de
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den
normalen Haushaltsabfall entsorgt werden, sondern muss an
einem Sammelpunkt für das Recycling von elektrischen und
elektronischen Geräten abgegeben werden. Das Symbol auf dem
Produkt, der Gebrauchsanleitung oder der Verpackung weist
darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung
wieder verwertbar. Mit der Wiederverwendung, der stofichen
Verwertung oder anderen Formen der Verwertung von Altgeräten
leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt.
Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige
Entsorgungsstelle.
Eingang
Betriebsspannung 100 – 240 V AC, 50/60 Hz
Eingangsstrom max. 0,62 A
Leistungsaufnahme max. 45 VA
Ausgang
Geeignete Akkuspannung 6 V, 12 V
Ladestrom max. 2,0 A ± 10 %
Auadbarer Akkutyp 6 V und 12 V Blei-Akkus Säure, Gel, AGM
12 V LiFePO4-Akkus
Akkukapazität ab 2,0 Ah
Ladeschlussspannung 7,2 V ± 0,25 V 6 V Blei-Modus
14,4 V ± 0,25 V 12 V Blei-Modus
14,4 V ± 0,25 V 12 V Li-Modus
Allgemein
Rückstrom < 0,5 mA
Schutzart IP 20
Kabellänge 1,70 m (Netzkabel)
1,60 m (Anschlusskabel inkl. Adapter)
Abmessungen 110 x 70 x 40 mm
Gewicht 280 g (ohne Zubehör)
380 g (mit Zubehör)
Technische Daten
3 Jahre Hersteller-Garantie. Akkus und Batterien ausgeschlossen.
