Steba BS 1800 Touch User manual

www.steba.com
230 V~, 50 Hz, 1800 Watt
Badschnellheizer
BS 1800 Touch
Gebrauchsanweisung 2
Instructions for use 18
Mode d´emploi 28
Gebruiksaanwijzing 42

2
Sicherheits- und Installationsvorschriften
Diese Anleitung vor der Benutzung des Gerätes bitte aufmerk-
sam durchlesen, um Beschädigungen bzw. der Entstehung von
Gefahrensituationen zu verhindern. Jeder Gebrauch, der nicht
mit den Angaben in dieser Anleitung übereinstimmt, kann Brän-
de, Stromschläge oder Verletzungen verursachen und lässt jegli-
che Garantie erlöschen.
Die Garantie gilt nicht für Mängel, Güteminderung, Verlust, Ver-
letzungen oder Beschädigungen, die auf den unsachgemäßen
Gebrauch des Produktes zurückzuführen sind.
Die Verpackung sorgfältig entfernen und das Produkt auf Unver-
sehrtheit überprüfen. Bei Mängeln oder Schäden, das Gerät nicht
installieren oder versuchen es zu reparieren, sondern sich an den
Händler wenden.
Die Verpackung außerhalb der Reichweite von Kindern aufbe-
wahren und ihre Bestandteile gemäß den geltenden Gesetzen
entsorgen.
Die Anweisungen für späteres Nachschlagen bitte sorgfältig auf-
bewahren

3
1. Zu Ihrer Sicherheit
∙ Das Gerät kann von Kindern ab 8 Jahren sowie von Per-
sonen mit reduzierten physischen, sensorischen oder men-
talen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen
benutzt werden, wenn sie beaufsichtigt oder bezüglich des si-
cheren Gebrauchs des Gerätes unterwiesen wurden und die da-
raus resultierenden Gefahren verstanden haben. Kinder dürfen
nicht mit dem Gerät und der Verpackung spielen. Reinigung
und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt
werden, es sei denn sie sind älter als 8 Jahre und beaufsichtigt.
∙Kinder jünger als 8 Jahre sind vom Gerät und der Anschlusslei-
tung fernzuhalten.
∙Dieser Heizlüfter ist eine zusätzliche Wärmequelle, die aus-
schließlich zu diesem Zweck benutzt werden darf.
∙ÜberzeugenSichdavon,dassdieNetzspeisungderaufdemFa-
brikschild angegebenen entspricht: 230V, WS, 50Hz.
∙Die Wohnung niemals bei eingeschaltetem Heizlüfter verlas-
sen.
∙DenHeizlüfterwährenddesBetriebsineinersicherenPosition
unterbringen, bzw.:
∙In einem Abstand von mindestens 1 Meter von entzünd-
lichen Gegenständen oder von Möbelstücken;
∙Das Luftaustrittsgitter frei lassen: Innerhalb einer Reichwei-
te von 1 M vom Austrittsgitter darf kein Gegenstand vor-
handen sein;
∙Niemals direkt unter einem Stromanschluss positionieren.
∙Nichtzulassen,dassKinderoderTieremitdemHeizlüfterspie-
len oder diesen berühren. Achtung! Während des Betriebs kann
das Luftaustrittsgitter sehr heiß werden (über 80°C = 175°F);

4
∙WICHTIG:UmÜberhitzungzuverhinderndasProduktniemals
bedecken. Keinen Gegenstand oder Decke auf das Gerät legen
während es in Betrieb ist. Dies ist deutlich auf dem Gerät ange-
geben und wird durch das untere Symbol dargestellt
∙DenHeizlüfternichtinRäumenbenutzen,diemitexplosiven
Gasen, durch Lösungsmittel oder Lacke erzeugte Dämpfe oder
auf alle Fälle mit Rauch/entzündlichen Gasen gesättigt sind.
∙WenndasKabelbeschädigtistundersetztwerdenmuss,die-
sen Vorgang nie allein ausführen, den Heizlüfter zu einer auto-
risierten Reparaturstelle bringen, da zur Vermeidung jeglicher
Gefahr und Beschädigung, der Eingriff von Fachpersonal erfor-
derlich ist.
∙DiesenHeizlüfternichtinderNähevonDuschen,Wannen,Ba-
dewannen, Waschbecken oder Schwimmbecken benutzen.
∙DerHeizlüftermusssopositioniertwerden,dassderSteckerim-
mer erreichbar ist.
∙DasProduktnichtanWändenaussynthetischemMaterialbefe-
stigen.

5
Das Gerät senkrecht, mit dem Luftauslass nach unten, montieren. Der Abstand vom
Gerät muss so gewählt sein, dass niemand von der Badewanne oder Dusche aus die
Einstellknöpfe bedienen kann. (Bild 1) Das Gerät muss nach den gesetzlichen Vor-
schriften des jeweiligen Landes montiert werden. In nassen Räumen muss sich der
Elektro-Anschluss 25 cm über dem Boden befinden.
min. 60cm
min
15cm
min
15cm
min. 50cm
Min. 15cm
34
220mm
342mm
:6mm / L:35mm
1
2
3m
1m
4m
3m
min. 60cm
min
15cm
min
15cm
min. 50cm
Min. 15cm
34
220mm
342mm
:6mm / L:35mm
1
2
3m
1m
4m
3m
Um die richtige Installationsstelle zu finden, berücksichtigen Sie, dass der Sensor in
Lage sein muss, Bewegungen in einem Bereich von (Siehe Bild 2) zu bemerken.
Platzieren Sie den Lüfter in der richtigen Position, damit Leute im Raum durch den
Sensor bemerkt werden aber auch frei von Objekten ist, die den Sensorstrahl be-
einflussen könnten. Die Erkennung ist effizienter, wenn man sich im vorgegebenen
Erfassungswinkel befindet.

6
min. 60cm
min
15cm
min
15cm
min. 50cm
Min. 15cm
34
220mm
342mm
:6mm / L:35mm
1
2
3m
1m
4m
3m

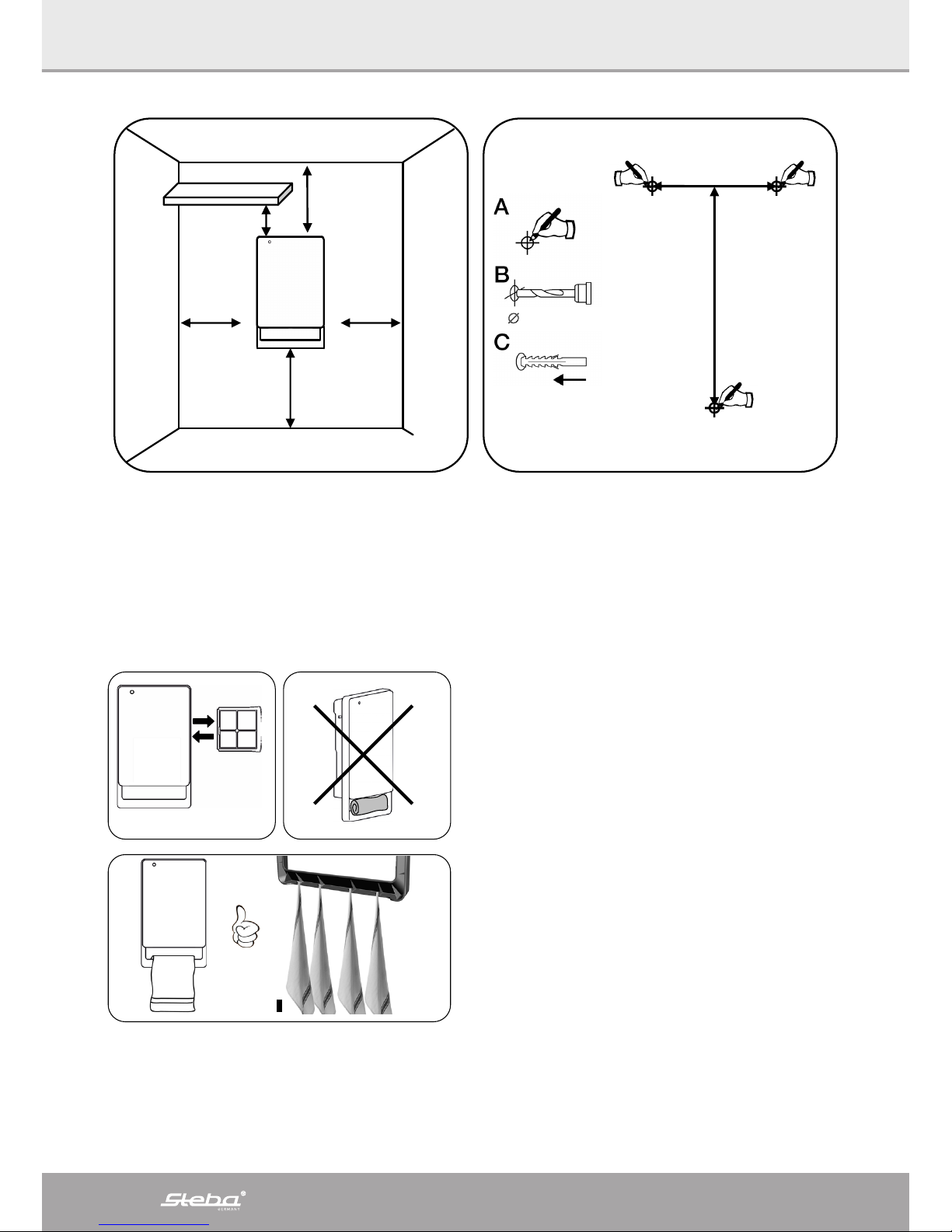

Beachten Sie die Minimum-Abstände zu Wänden, Möbeln etc. (Siehe Bild 3)
Der Abstand zwischen Fußboden und der unteren Kante des Gerätes muss mind. 600
mm betragen.
Bohren Sie drei 6 mm Löcher in die Wand (siehe Bild 4) und setzen die mitgeliefer-
ten Dübel in die Löcher. Die oberen Schrauben eindrehen, wobei ein Abstand von
8mm zwischen Schraubenkopf und Wand sein sollte. Hängen Sie das Gerät sicher auf
die Schrauben und befestigen Sie nun das Gerät mit der unteren Schraube.
Filter - Das Gerät verfügt über einen Fil-
ter, um das Heizelement vor Staub und
Schmutz zu schützen. Dieser herausnehm-
bare Filter ist mit Wasser leicht zu reini-
gen. (Bild 5) Der Filter sollte alle 6 Monate
gereinigt werden. Das Gerät niemals ohne
diesen Filter betreiben!
Handtuchhalter - Das Gerät verfügt über
eine Aufhängeschiene mit 4 Aufhängeha-
ken an der Rückseite der Schiene. Hängen
Sie das Handtuch wahlweise auf die Schie-
ne oder auf einen Aufhängehaken. Ach-
tung: nicht den Luftaustritt mit dem
Handtuch versperren! (Bild 6 + 7)
Bewegungssensor
Dieser Sensor ermöglicht den Energieverbrauch zu senken. Wenn sich niemand im
Raum bewegt, stellt sich das Gerät automatisch auf ECO-Stufe (Raumtemperatur mi-
nus 3,5°C). Wird eine Person durch den Sensor erfasst, stellt sich das Gerät wieder auf
die Komfort-Stufe zurück (Grundeinstellung 23°C).
7
A B C D E F G H
1
2:30
  
I J K
56
8

7
Wandbefestigung
∙Den Heizlüfter in vertikaler Position mit dem Luftaustrittsgitter nach unten gerich-
tet installieren.
∙DieserHeizlüfterverfügtübereinedoppelteStromisolierung(KlasseII),ausdiesem
Grund ist kein Masse-Anschluss erforderlich.
∙WährendderBenutzungvonBadewannenoderDuschenmussesunmög-
lichsein,dieBedienteiledesHeizlüfterszuerreichenbzw.zuberühren.
∙DieserHeizlüftermussgemäßdenimInstallationslandgültigenVorschrifteninstal-
liert werden.
∙In feuchten Umgebungen wie Bädern und Küchen muss der Anschluss an das
Stromnetz in einer Höhe von mindestens 25 cm oberhalb des Fußbodens erfolgen.
∙Für die ideale Installation berücksichtigen, dass der Sensor die Bewegungen in-
nerhalb des auf Abbildung 2 beschriebenen Bereichs erfasst. Den Heizlüfter in
der besten Position installieren, die es ermöglicht die im Raum anwesenden Per-
sonen zu erfassen sowie über einen Freiraum zu verfügen, in dem keine Gegen-
stände vorhanden sind, die sich mit dem Radius desselben Sensors überschneiden
könnten. Die Erfassung ist wirksamer, wenn die Personen sich vor oder in Richtung
des Produktes bewegen.
Inbetriebnahme
Der Heizlüfter ist auf der linken Seite des Produktes mit einer Einschalt- und Aus-
schalttaste ausgestattet. Bei Abschalten des Produktes stehen die internen elektri-
schen Komponenten nicht mehr unter Spannung und die vorher gewählten Werte
werden nach 30 Minuten gelöscht. Diesen Ein-/Ausschalter nur bei längerer Abwe-
senheit ausschalten. Ansonsten das Gerät nur mit dem Stand-by-Schalter betäti-
gen damit die zuvor eingestellten Werte nicht gelöscht werden.
7
A B C D E F G H
1
2:30
  
I J K
56
8

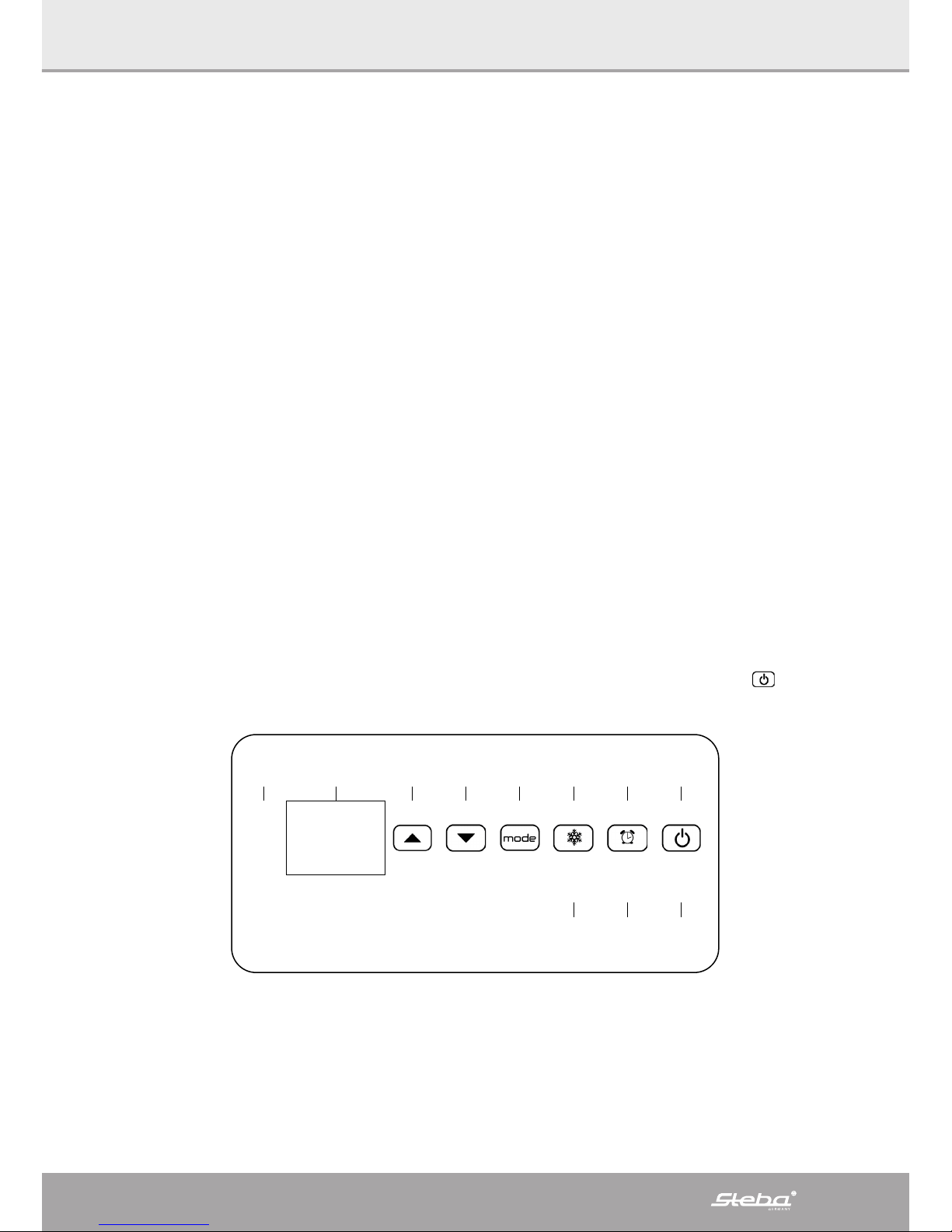

DieProduktvorderseitebeinhaltetfolgendeSteuerungen(Abbildung8):
A - Bewegungsmelder
B - Anzeige, Display
C-ZeigtTemperatur/Zeitan
und erhöht
D-ZeigtTemperatur/Zeitanundsenkt
E - Programm (Mode)
F - Frostschutz-Funktion
G-Timer-Modus(Zeitvorwahl)
H - Stand-by-Schalter
I - Anzeige-LED Frostschutz-Modus
J -Anzeige-LEDTimer-Modus
K - Betriebsanzeige-LED

8
DieserHeizlüfterbeinhalteteinenBewegungsmelderundeineelektronischeTher-
mostatsteuerung. Der Bewegungsmelder senkt den Energieverbrauch, wenn keine
PräsenzimRaumermitteltwirdoderstelltdengewähltenTemperaturwertbeiAn-
wesenheit wieder ein.
AutomatischeFunktion
Komfort-Modus (23°C)
∙ImKomfort-ModusleuchtetunterderTaste die LED rot. Das Gerät arbeitet bis
zudervoreingestelltenTemperatur(sieheUhrzeitundTemperatur-Programm).
WerkseitigistdieTemperaturauf23°Ceingestellt.
∙Wenn das Gerät arbeitet und min. 2 Minuten der Bewegungsmelder eine Anwesen-
heit feststellt, schaltet das Gerät in den Komfort-Modus.
ECO-Modus (minus 3,5°C)
∙ImEco-ModusleuchtetunterderTaste dieLEDgrün.DabeiwirddieTemperatur
um3,5°CgegenüberderKomfort-Temperaturabgesenkt.Diespassiert:
a) wenn das Gerät im Komfort-Modus arbeitet und länger als 2 Minuten unun-
terbrochen keine Anwesenheit feststellt
b) wenn es länger als 10 Minuten her ist, dass überhaupt eine Anwesenheit
festgestellt wurde
∙Wird länger als 36 Stunden keine Anwesenheit durch den Bewegungsmelder fest-
gestellt, so wechselt das Gerät in den Frostschutz-Modus.

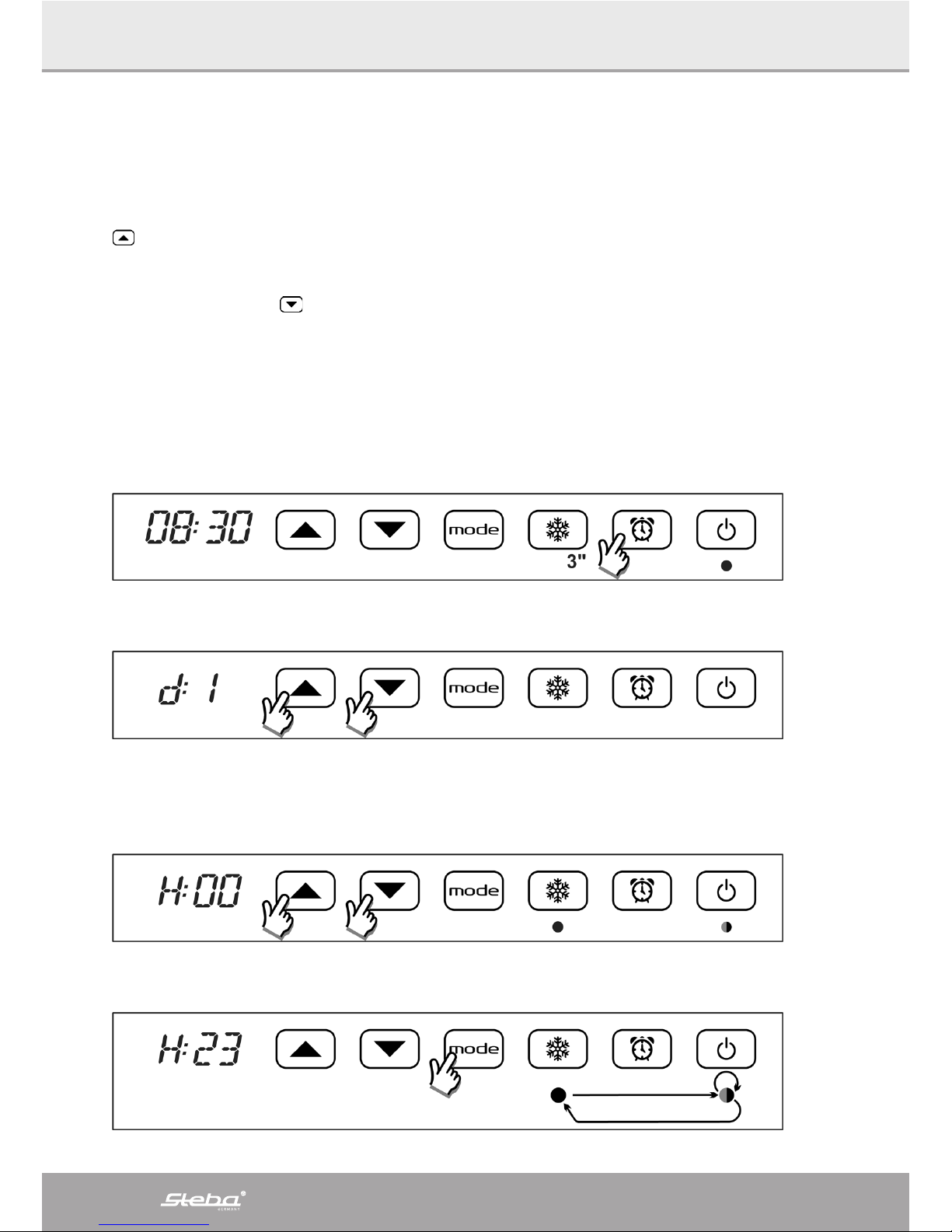

Timer-Modus
MitdiesemGerätkönnenSiefürjedenTagderWoche,zujederStundedesTages
eine andere Wunschtemperatur definieren.
Achtung:ImTimer-ModussindderBewegungssensorunddieOffene-Fenster-Erken-
nung ausgeschaltet, sodass das Gerät die eingestellten Werte richtig verfolgen kann.
Inbetriebnahme ohne Timer
∙Das Gerät anschließen.
∙Den Ein/Ausschalter an der linken Seite des Gerätes drücken
∙DrückenSieeinmalaufdieStand-by-Taste . Die LED-Lampe leuchtet grün. Das
Gerät befindet sich im ECO-Modus.
∙IstdieTemperaturimRaumniedrigeralsdievomWerkeingestellteTemperatur
von23°CodereinevorhereingestelltTemperatur,beginntdasGerätzuarbeiten,
bisdieseTemperaturerreichtist.DurchDruckder -Tasteerkenntmanwelche
Termperatureingestelltist.

9
∙WirddieTemperaturmittels -Tastengeändert,soschaltetdasGerätinden
Komfort-Modus. Die LED leuchtet rot. Bewegt sich 2 Minuten keine Person in dem
Raum, schaltet das Gerät auf den ECO-Modus (minus 3,5°C).
∙EineProgrammierungdesTimers oder Defrost kann nur erfolgen, wenn das
Gerät über den Stand-by-Knopf eingeschaltet wurde und die LED grün oder rot
leuchtet. Während dem Heizen kann man die Uhrzeit nicht verändern. Im Komfort-
ModusleuchtetdieLEDrot–derTimeroderDefrostkannjetztnichteingestellt
werden.
∙ZumAbschaltendieStand-by-Tastedrücken.
InbetriebnahmemitTageszeitundTemperatur
∙Das Gerät anschließen
∙Den Ein/Ausschalter an der linken Seite des Gerätes drücken
∙Im Display erscheint 00.00
∙Das Gerät befindet sich im Stand-by Modus

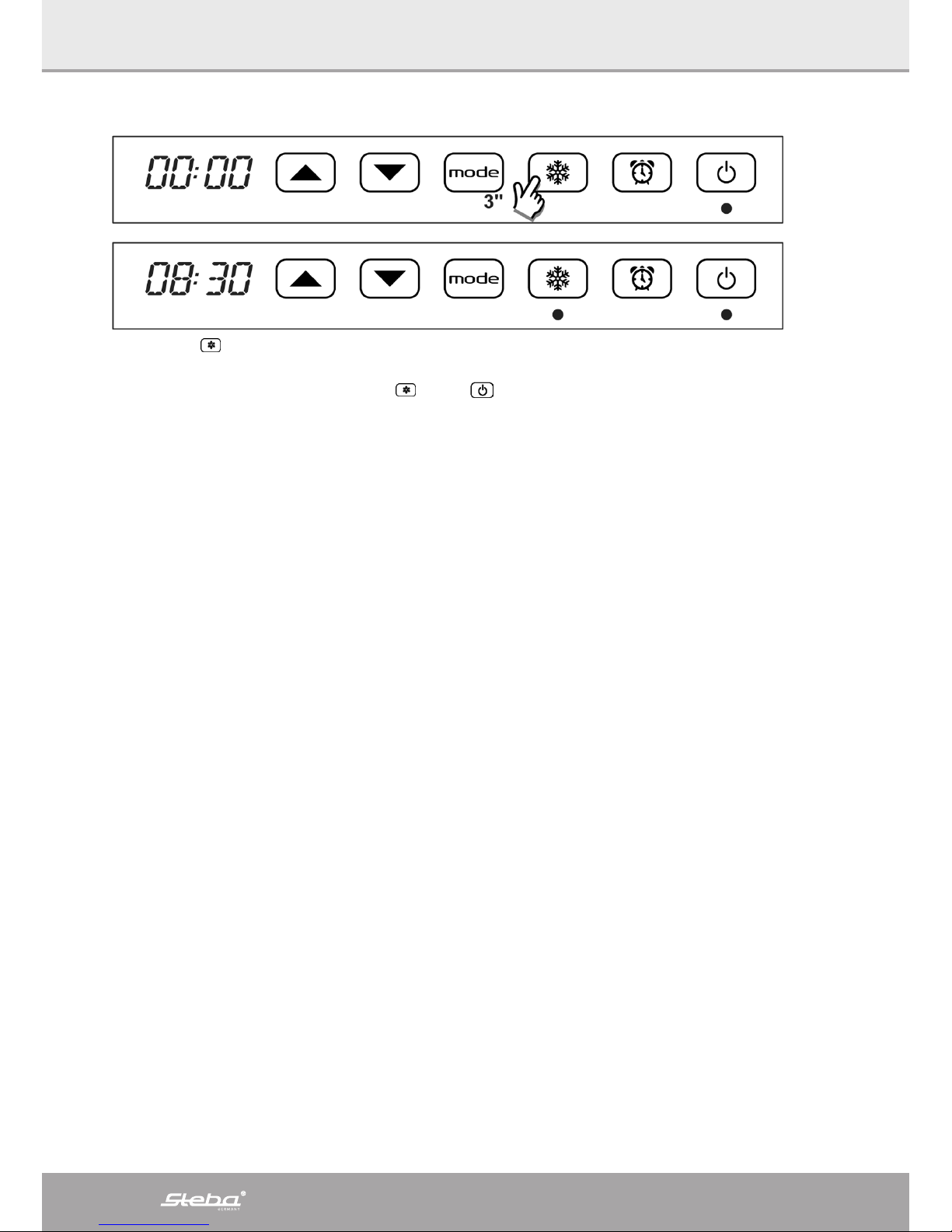

TageszeitundTemperaturprogrammieren
(z.B. um mittwochs die Uhrzeit auf 08:30 Uhr mit 25°C einzustellen)
Die grüne LED unter dem muss beim programmieren immer leuchten.
Mode-Tasteca.3Sekunden drücken
Die Stundenanzeige blinkt

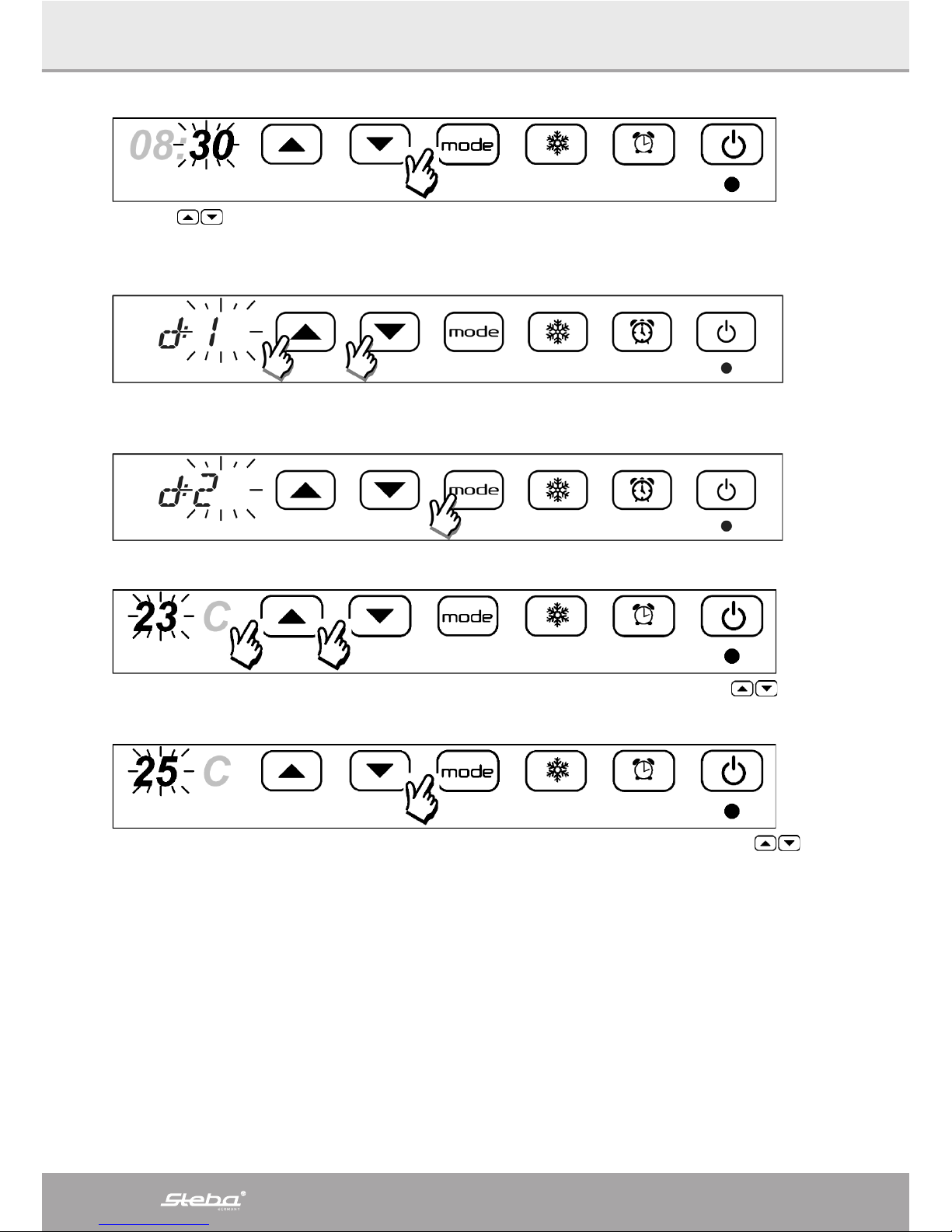

Mittels Pfeile die gewünschte Stunde einstellen (z. B. 8 Uhr) Einstellung 0 bis
23 h möglich.
Durch erneutes „Mode“-Drücken können die Minuten eingestellt werden. Die Minu-
tenanzeige blinkt.

10
Mittels die gewünschten Minuten einstellen (z. B. 30 Minuten) und mit „Mode“
bestätigen.
Programmieren des Wochentages (1= Montag)
Nachdem die Zeit bestätigt wurde, blinkt der Wochentag. Stellen Sie den derzeitigen
Wochentag mit den Pfeiltasten ein.
Bestätigen Sie Ihre Einstellung mit „Mode“.
NachBestätigungdesTagesblinktdieTemperatur.DurchDrückender -Tasten
wirddieTemperatureingestellt.ImDisplayblinkt23°C(Komfort-Temperatur).
IstdieTemperaturvon23°Czuniedrigoderzuhocherstelltmanmitden -Tas-
tenin1°CSchrittendieTemperatur.MitderMode-Tastebestätigen.
Die Programmierung ist abgeschlossen, das Gerät ist im Standby-Betrieb. Im Display
erscheintdieeingestellteTageszeit.
Achtung: Wenn das Gerät länger als 30 Minuten vom Strom getrennt ist (z. B. bei
Stromausfall, der Netzstecker gezogen oder der Hauptschalter ausgeschaltet ist)
dannwirddieeingestellteUhrzeitoderTemperaturgelöscht.Hatmandenseitlichen
Hauptschaltereingestelltundinnerhalbvon15MinutenZeitundTemperaturnicht
bestätigt, stellt sich das Gerät automatisch in den Defrost-Modus und es leuchtet die
LED.
