Steinbach Speed Clean Classic 310 User manual

Originalbetriebsanleitung / Original owner's manual / Notice originale / Istruzioni originali / Manual original / Původní
návod k používání / Eredeti használati utasítás / Izvirna navodila / Pôvodný návod na použitie / Instrukcja oryginalna /
Instrucțiuni originale / Originalne upute / Оригинална инструкция / Orijinal kullanım talimatları
Filteranlage
Classic 310
Classic 400
de
Filteranlage......................................................... 6
fr
Système de filtration.........................................70
es
Instalación de filtrado.................................... 136
hu
Szűrő berendezés..........................................201
sk
Filtračné zariadenie.......................................264
ro
Instalație de filtrare........................................ 328
bg
Филтърна система....................................... 391
en
Filter system.......................................................39
it
Impianto filtro................................................. 103
cs
Filtrační zařízení............................................. 170
sl
Filtrska naprava..............................................233
pl
Urządzenie filtrujące..................................... 296
hr
Sustav filtriranja............................................. 360
tr
Filtre sistemi.....................................................426

37
16
1
13
36
15
18
19
20
3
123
6
7
8
10
11
12
13
14
15
16
22
23
17
4
5
21 9
2

A
24
25
27
29
30
29
28
31
32
33
B
30 27
26
3

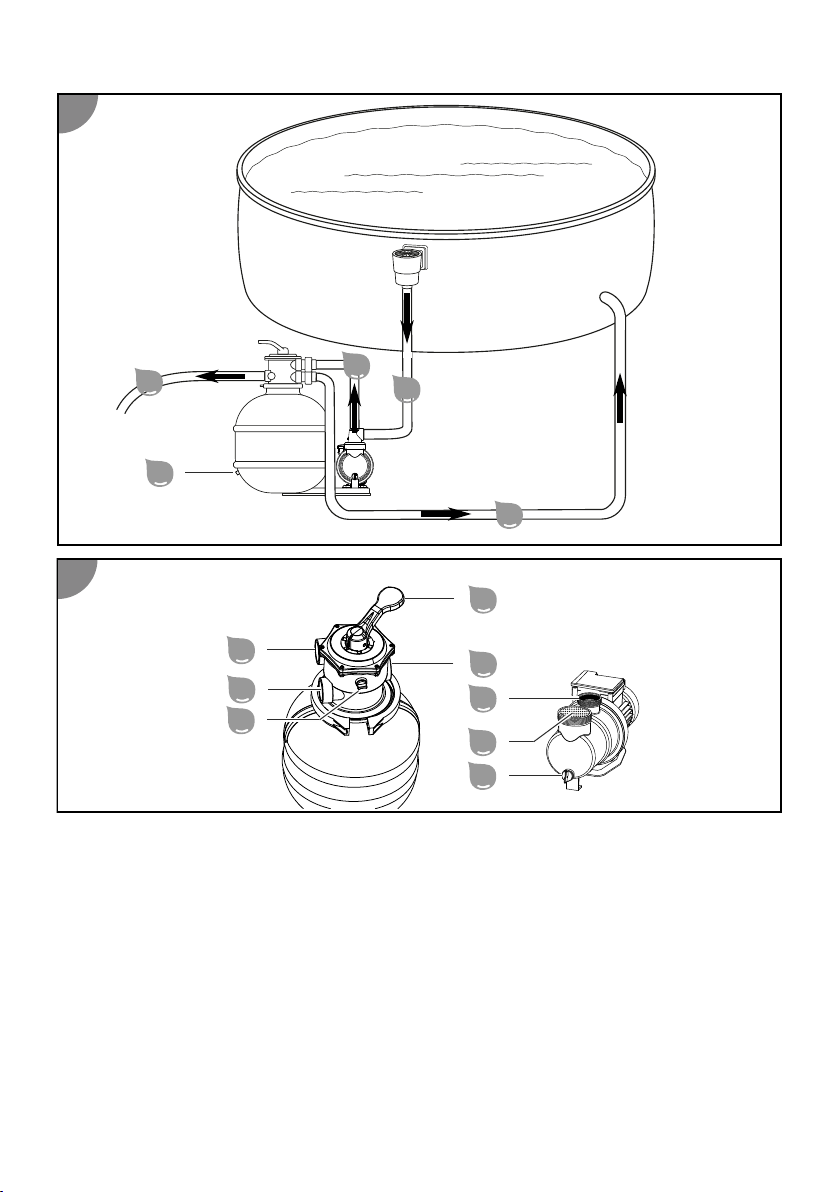

Lieferumfang/Geräteteile
1
Venlkopf
2
Filterkessel
3
Pumpe
4
Vorlterdeckel
5
Schraubring
6
Kesseldichtung, ggf. am
Venlkopf vormonert
7
Spannring
8
Steigrohr inkl. Filtersieb
9
Filterarme
10
Zentrierer
11
Entleerungsschrauben-Set
12
Grundplae
13
Schraubenset für Fixierung von Pumpe (2x)
14
Druckschlauch
15
Schlauchschelle (2x)
16
Manometer
17
Schauglas
18
O-Ring-Dichtung klein (Ø 45 mm)
19
O-Ring-Dichtung miel (Ø 54 mm)
20
O-Ring-Dichtung groß (Ø 79 mm)
21
Schlauch-Adapter (2x)
22
Innensechskantschlüssel
23
Teonband
Betriebsanleitung (ohne Abbildung)
Geräteteile
24
Entleerungsauslass
25
Entlüungsschraube
26
Saugleitung
27
Druckleitung "PUMP"
28
Pumpen-Auslauf
29
Retourleitung "RETURN"
30
Rückspülleitung "WASTE"
31
Venlhebel
32
Vorlter
33
Ablassschraube

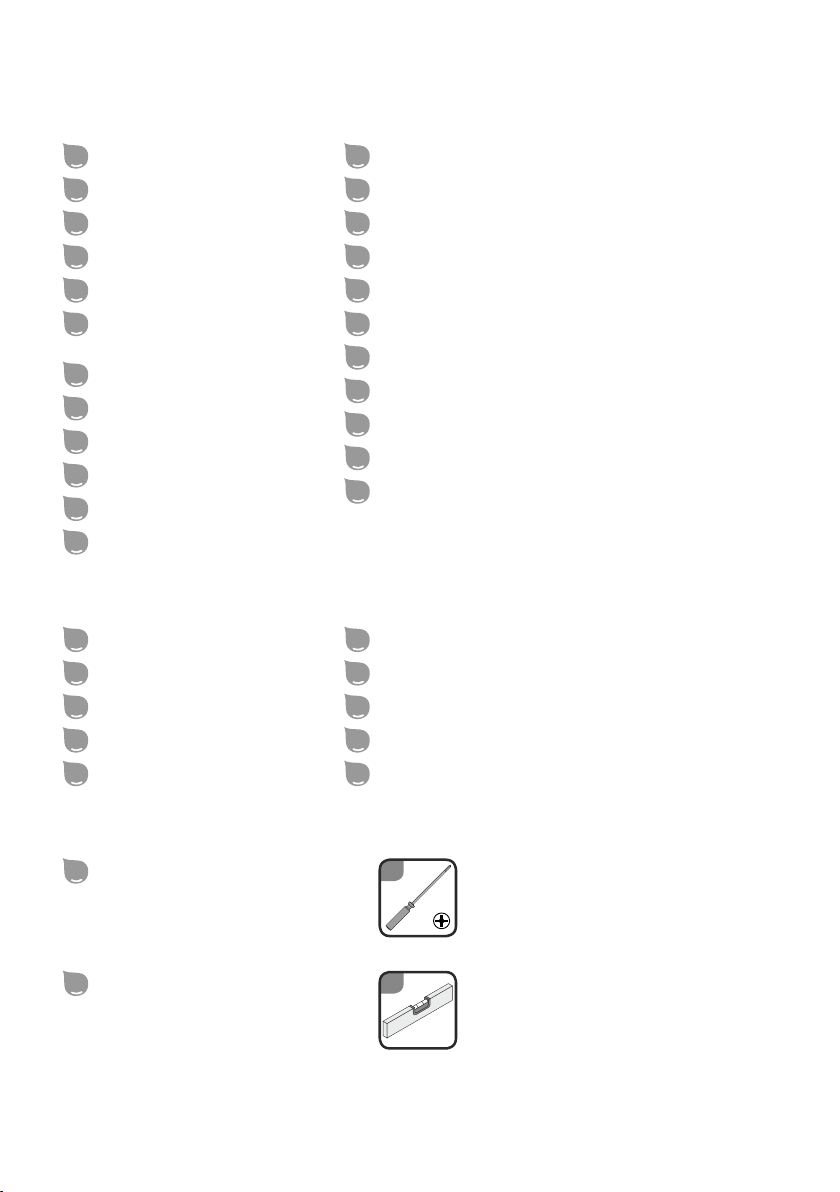

Benötigtes, nicht mitgeliefertes Werkzeug
34
Kreuzschlitzschraubendreher
PH1
34
35
Wasserwaage
35
4

Optional erhältliches Zubehör
36
Adapter für INTEX Pools/
Steinbach
2" AG x 1" IG
Art. 040934
37
Adapter für INTEX Pools
2" x 1 1/2" AG
Art. 040933
38
Steinbach Container Art. 040530 und
Steinbach UV-Desinfekonssystem Art. 040511
5

Inhaltsverzeichnis
Übersicht.......................................................................................................................2
Lieferumfang/Geräteteile.............................................................................................. 4
Allgemeines.................................................................................................................. 8
Zeichenerklärung...........................................................................................................8
Sicherheit......................................................................................................................9
Auspacken und Lieferumfang prüfen........................................................................... 13
Vorbereitung............................................................................................................... 14
Grundreinigung des Gerätes.........................................................................................14
Standortwahl................................................................................................................ 14
Filterschacht................................................................................................................. 15
Beschreibung der Filteranlage..................................................................................... 15
Betriebsarten der Filteranlage......................................................................................15
Filterzeit........................................................................................................................17
Betrieb mit Bodensaugern........................................................................................... 17
Ersnbetriebnahme.....................................................................................................18
Vor Inbetriebnahme prüfen..........................................................................................18
Filterkessel vorbereiten................................................................................................ 18
Pumpe vorbereiten.......................................................................................................20
Pumpe auf Grundplae moneren.............................................................................. 21
Schlauchanschlüsse ..................................................................................................... 22
Filteranlage vorbereiten............................................................................................... 24
Bedienung................................................................................................................... 24
Betriebsart wählen....................................................................................................... 25
Pumpenbetrieb............................................................................................................ 25
Pegehinweise............................................................................................................. 26
Wartung...................................................................................................................... 26
Rückspülvorgang...........................................................................................................26
Filtermedium wechseln................................................................................................ 26
Einwintern.................................................................................................................... 27
Reinigung.................................................................................................................... 28
Prüfung....................................................................................................................... 28
Lagerung..................................................................................................................... 28
Fehlersuche................................................................................................................. 29
Technische Daten.........................................................................................................30
Technische Daten Classic 310....................................................................................... 30
Technische Daten Classic 400....................................................................................... 30
6
R1 20200925

Ersatzteile................................................................................................................... 32
Ersatzteile Classic 310...................................................................................................32
Ersatzteile Classic 400...................................................................................................34
Konformitätserklärung................................................................................................ 35
Entsorgung.................................................................................................................. 36
7

Allgemeines
Betriebsanleitung lesen und aufbewahren
Diese Betriebsanleitung gehört dieser Filteranlage (im Folgenden auch
„Gerät“ genannt). Sie enthält wichge Informaon zur Inbetriebnahme und
Bedienung.
Lesen Sie die Betriebsanleitung, insbesondere die Sicherheitshinweise, sorgfälg durch,
bevor Sie das Gerät einsetzen. Die Nichtbeachtung dieser Betriebsanleitung kann zu
schweren Verletzungen oder Schäden am Gerät führen.
Die Betriebsanleitung basiert auf den in der Europäischen Union gülgen Normen und
Regeln. Beachten Sie im Ausland auch landesspezische Richtlinien und Gesetze.
Bewahren Sie die Betriebsanleitung für die weitere Nutzung auf. Wenn Sie das Gerät an
Drie weitergeben, geben Sie unbedingt diese Betriebsanleitung mit.
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist ausschließlich zur Reinigung von Pool-Badewasser konzipiert. Es ist
salzwassergeeignet, solange der Salzgehalt im Wasser unter 0,5% liegt (Salzelektrolyse).
Es enernt sichtbare Verunreinigungen und ist für alle handelsüblichen Pools geeignet,
die über einen Schlauchanschluss mit Ø 32/38 mm verfügen.
Das im Filtertank enthaltene Filtermedium ltert Schmutzparkel aus dem
durchießenden Wasser und dient somit als dauerhaer Schmutz- und
Schwemmguilter für Ihr Badewasser. Das gereinigte Wasser ießt durch das 7-Wege-
Venl über die Rückleitung zurück in den Pool.
Verwenden Sie als Filtermedium ausschließlich Quarzltersand, welcher der
DIN EN 12904 entspricht. Alternav verwenden Sie Steinbach Filter Balls. Die dafür
benögten Mengen entnehmen Sie bie dem Kapitel Technische Daten.
Es ist ausschließlich für den Privatgebrauch besmmt und nicht für den gewerblichen
Bereich geeignet. Verwenden Sie das Gerät nur wie in dieser Betriebsanleitung
beschrieben. Jede andere Verwendung gilt als nicht besmmungsgemäß und kann zu
Sachschäden oder sogar zu Personenschäden führen. Das Gerät ist kein Kinderspielzeug.
Der Hersteller oder Händler übernimmt keine Haung für Schäden, die durch nicht
besmmungsgemäßen oder falschen Gebrauch entstanden sind.
Zeichenerklärung
Die folgenden Symbole werden in dieser Betriebsanleitung, auf dem Gerät oder auf der
Verpackung verwendet.
Dieses Symbol gibt Ihnen nützliche Zusatzinformaonen zum
Zusammenbau oder Betrieb.
8

Konformitätserklärung (siehe Kapitel „Konformitätserklärung“): Mit
diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden
Gemeinschasvorschrien des Europäischen Wirtschasraums.
Verwenden Sie niemals scharfe Messer oder andere spitze Gegenstände
zum Önen der Verpackung. Sie könnten damit den Inhalt beschädigen.
Sicherheit
Die folgenden Signalworte werden in dieser Betriebsanleitung verwendet.
WARNUNG! Dieses Signalsymbol/-wort bezeichnet eine
Gefährdung mit einem mileren Risikograd, die,
wenn sie nicht vermieden wird, den Tod oder eine
schwere Verletzung zur Folge haben kann.
VORSICHT! Dieses Signalsymbol/-wort bezeichnet eine
Gefährdung mit einem niedrigen Risikograd, die,
wenn sie nicht vermieden wird, eine geringfügige
oder mäßige Verletzung zur Folge haben kann.
HINWEIS! Dieses Signalwort warnt vor möglichen Sachschäden.
Allgemeine Sicherheitshinweise
WARNUNG!
Stromschlaggefahr!
Fehlerhae Elektroinstallaon oder zu hohe Netzspannung können
zu elektrischem Stromschlag führen.
-Schließen Sie das Netzkabel nur an, wenn die Netzspannung der
Steckdose mit der Angabe auf dem Typenschild übereinsmmt.
-Schließen Sie das Netzkabel nur an eine gut zugängliche
Steckdose an, damit Sie das Netzkabel in einem Störfall schnell
vom Stromnetz trennen können.
- Betreiben Sie das Gerät nur an einer Steckdose mit
Schutzkontakt, die mit mindestens 16A abgesichert ist.
9

- Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung (FI) mit
einem Bemessungs-Fehlerstrom von nicht mehr als 30 mA
versorgt werden.
- Betreiben Sie das Gerät nicht, wenn es sichtbare Schäden
aufweist oder das Anschlusskabel defekt ist.
-Önen Sie das Gerät nicht, sondern überlassen Sie die Reparatur
Fachkräen. Wenden Sie sich dazu an die Serviceadresse auf der
Rückseite der Anleitung. Bei eigenständig durchgeführten
Reparaturen, unsachgemäßem Anschluss oder falscher
Bedienung sind Haungs- und Gewährleistungsansprüche
ausgeschlossen.
- Fassen Sie das Netzkabel niemals mit feuchten Händen an.
-Ziehen Sie das Netzkabel nie am Kabel aus der Steckdose,
sondern fassen Sie immer den Stecker an.
-Verwenden Sie das Anschlusskabel nie als Tragegri.
- Halten Sie das Gerät und das Anschlusskabel von oenem Feuer
und heißen Flächen fern.
-Stellen Sie keine Gegenstände auf das Anschlusskabel.
- Graben Sie das Netzkabel nicht ein.
-Verlegen Sie das Anschlusskabel so, dass es nicht zur Stolperfalle
wird.
-Knicken Sie das Anschlusskabel nicht und legen Sie es nicht über
scharfe Kanten.
- Verwenden Sie im Bedarfsfall nur Verlängerungsleitungen, die
auch für den Außenbereich geeignet sind. Die Anwendung einer
für den Außenbereich geeigneten Verlängerungsleitung
verringert das Risiko eines elektrischen Schlages.
- Benutzen Sie das Gerät nicht bei Gewier. Schalten Sie es aus
und ziehen Sie das Netzkabel aus der Steckdose.
- Wenn Sie das Gerät nicht benutzen, es reinigen oder wenn eine
Störung auri, schalten Sie das Gerät immer aus und trennen
Sie es vom Stromnetz.
10

- Bei Reparaturen dürfen nur Teile verwendet werden, die den
ursprünglichen Gerätedaten entsprechen. In diesem Gerät
benden sich elektrische und mechanische Teile, die zum Schutz
gegen Gefahrenquellen unerlässlich sind.
- Verwenden Sie nur Ersatzteile und Zubehörteile, die vom
Hersteller geliefert oder empfohlen werden. Bei Verwendung
fremder Teile erlöschen sofort alle Gewährleistungsansprüche.
Sicherheitshinweise für Personen
WARNUNG!
Gefahren für Kinder und Personen mit verringerten physischen,
sensorischen oder mentalen Fähigkeiten (beispielsweise teilweise
Behinderte, ältere Personen mit Einschränkung ihrer physischen
und mentalen Fähigkeiten) oder Mangel an Erfahrung und Wissen
(beispielsweise ältere Kinder).
Unsachgemäßer Umgang mit dem Gerät kann schwere Verletzungen
oder Schäden des Geräts zur Folge haben.
-Gestaen Sie anderen erst dann Zugang zum Gerät, nachdem
diese die Anleitung vollständig gelesen und sinngemäß
verstanden haben oder über den besmmungsgemäßen
Gebrauch und damit verbundene Gefahren unterrichtet wurden.
- Lassen Sie Personen mit verringerten physischen, sensorischen
oder mentalen Fähigkeiten (z.B.: Kinder oder Betrunkene) oder
Mangel an Erfahrung und Wissen (z.B.: Kinder) niemals
unbeaufsichgt in die Nähe des Geräts.
- Erlauben Sie niemals Kindern und Personen mit verringerten
physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen, das Gerät zu benutzen.
-Lassen Sie Reinigung und Benutzerwartung nicht von Kindern
durchführen.
- Kinder dürfen nicht mit dem Gerät oder mit der Anschlussleitung
spielen.
11

- Stellen Sie die Filteranlage mit ausreichendem Abstand zur
Beckenwand auf, damit Diese nicht als Einsegshilfe verwendet
werden kann.
WARNUNG!
Verletzungsgefahr durch mangelnde Qualikaon!
Mangelnde Erfahrung oder Fergkeit im Umgang mit benögten
Werkzeugen und fehlende Kenntnis regionaler oder normaver
Besmmungen für erforderliche handwerkliche Arbeiten kann
schwerste Verletzungen oder Sachschäden zur Folge haben.
-Beauragen Sie für alle Arbeiten, deren Risiken Sie nicht durch
ausreichend persönliche Erfahrung abschätzen können, eine
qualizierte Fachkra.
-Betreiben Sie das Gerät nicht in beeinträchgtem Zustand (z.B.:
unter Einuss von Drogen, Alkohol, Medikamenten oder im Fall
von Müdigkeit).
HINWEIS!
Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen
des Geräts führen.
-Wählen Sie einen vor Wierungseinüssen geschützten Standort
für das Gerät aus.
- Lassen Sie das Gerät nicht trocken (ohne Wasser) laufen.
- Vor jedem Umschaltvorgang beim Venlkopf ist die Filterpumpe
auszuschalten.
- Geben Sie das Gerät oder Teile davon niemals in den Pool.
- Verwenden Sie das Gerät nicht, wenn sich Personen im Wasser
aualten.
12

Auspacken und Lieferumfang prüfen
HINWEIS!
Unvorsichges Önen der Verpackung, insbesondere mit Hilfe von
scharfen oder spitzen Gegenständen, kann Beschädigung des Geräts
verursachen.
-Önen Sie die Verpackung möglichst behutsam.
-Dringen Sie nicht mit scharfen oder spitzen Gegenständen in die
Verpackung ein.
WARNUNG!
Ersckungsgefahr durch Verpackungsmaterial!
Verfangen des Kopfes in Verpackungsfolie oder Verschlucken von
sonsgem Verpackungsmaterial kann zum Tod durch Erscken
führen. Speziell für Kinder sowie geisg beeinträchgte Menschen,
die die Risiken durch Mangel an Wissen und Erfahrung nicht
abschätzen können, besteht hierfür erhöhtes Gefahrenpotenal.
- Stellen Sie sicher, dass Kinder sowie geisg beeinträchgte
Menschen nicht mit dem Verpackungsmaterial spielen.
HINWEIS!
Das Gerät hat während unverpackter Lagerung oder Transport
erhöhte Beschädigungsgefahr.
-Entsorgen Sie die Verpackung nicht.
- Ersetzen Sie die Verpackung im Schadensfall durch ein zumindest
gleichwerges Behältnis.
Lieferumfang auf Vollständigkeit und Schäden prüfen
1. Önen Sie die Verpackung achtsam.
2. Nehmen Sie alle Teile aus der Verpackung.
3. Prüfen Sie die Vollständigkeit des Lieferumfangs.
4. Kontrollieren Sie den Lieferumfang auf Schäden.
13

Vorbereitung
Grundreinigung des Gerätes
1. Enernen Sie das Verpackungsmaterial und sämtliche Schutzfolien, falls vorhanden.
2. Reinigen Sie alle Teile des Lieferumfangs wie im Kapitel "Reinigung" beschrieben.
Das Gerät ist gereinigt und für den Gebrauch vorbereitet.
Standortwahl
Die Filteranlage ist gut gegen das Eindringen von Wasser und Fremdkörpern
geschützt. Dennoch wird ein, vor Wierungseinüssen geschützter, Standort
empfohlen.
-Posionieren Sie die Filteranlage zwischen Ansauganschluss und Einströmdüse
-Posionieren Sie die Pumpe unterhalb des Wasserspiegels Ihres Pools.
- Sorgen Sie für ausreichend Abstand zur Beckenwand, damit die Filteranlage nicht als
Einsegshilfe verwendet werden kann.
- Achten Sie darauf, dass der maximale Abstand von 2 Metern zum Pool nicht
überschrien wird.
- Stellen Sie die Filteranlage auf einer festen Unterlage, z.B. einer Waschbetonplae,
auf. Richten Sie diese vorher mit einer Wasserwaage
35
aus.
Produktabmessungen:
1
040310
Modell: ABC
310 mm 605 mm 525 mm
040340
C
B
A
365 mm 665 mm 555 mm
14

Filterschacht
Ein Filterschacht wird benögt, wenn der Pool teilweise oder vollständig im
Erdreich versenkt ist, um die Pumpe der Filteranlage unterhalb des Pool-
Wasserspiegels platzieren zu können.
- Stellen Sie sicher, dass der Filterschacht nicht überutet werden und Umgebungs-
und Regenwasser gut versickern kann.
Dies erreichen Sie durch eine entsprechende Rollierung (Schoerschicht) am Boden
des Schachtes. Durch eine oponale Tauchpumpe mit Schwimmschalter, welche mit
einem Kanal oder Ablauf verbunden ist, schützen Sie Ihre Filteranlage zusätzlich vor
steigendem Wasser innerhalb des Schachtes.
- Stellen Sie eine ausreichende, natürliche Belüung des Schachtes sicher, um
Kondenswasserbildung zu vermeiden.
- Führen Sie die Größe des Filterschachtes so aus, dass Arbeiten an der Filteranlage
durchgeführt werden können.
Beschreibung der Filteranlage
Betriebsarten der Filteranlage
Ihre Filteranlage verfügt über mehrere Betriebsarten. Diese sind am Venlkopf durch
Zahlen gekennzeichnet.
1. Filtern
2. Nachspülen
3. Zirkulieren
4. Rückspülen
5. Geschlossen
6. Entleeren
7. Winter
Nachfolgend sind die Funkonsweisen der einzelnen Betriebsarten beschrieben.
FILTERN
Verwenden Sie diese Betriebsart als Grundeinstellung Ihrer Filteranlage.
Das angesaugte Poolwasser wird von oben in den Filterkessel eingeleitet und ießt durch
das Filtermedium. Dabei werden Verunreinigungen herausgeltert und das Wasser
anschließend zurück in den Pool geleitet.
NACHSPÜLEN
Führen Sie diese Betriebsart unmielbar nach dem Rückspülen, Nachfüllen des
Quarzltersandes oder der Ersnbetriebnahme für 20-30 Sekunden aus.
15

Das Wasser wird in den oberen Bereich des Filterkessels geleitet und der Venlkopf
gespült. Das Wasser ießt dabei über die Schmutzleitung ab.Der Venlkopf wird so
gereinigt.
ZIRKULIEREN
Verwenden Sie diese Betriebsart nach einer chemischen Behandlung des Wassers.
Das Wasser wird direkt vom Venlkopf zum Pool geleitet, ohne den Filter zu durchießen.
Das Filtermedium kommt auf diese Weise nicht in Kontakt mit den verwendeten
Chemikalien.
RÜCKSPÜLEN
Bei der Verwendung von Steinbach Filter Balls darf keine Rückspülung durchgeführt
werden. Sollte die Filterleistung nachlassen, empfehlen wir das Waschen der Filter Balls
per Hand. Im Bedarfsfall sind die Filter Balls auszutauschen.
Führen Sie diese Betriebsart für maximal 2 Minuten durch, wenn Sie eine
Ersnbetriebnahme durchführen bzw. neuer Quarzltersand eingefüllt wurde oder das
Manometer 0,3 bis 0,6 bar über dem normalen Betriebsdruck liegt, um Filter bzw.
Quarzltersand zu reinigen.
Das Wasser wird in den unteren Bereich des Filterkessels geleitet und durchströmt so den
gesamten Filter. Angesammelter Schmutz wird so gelöst und über die Rückspülleitung
ausgeleitet.
GESCHLOSSEN
HINWEIS!
-Schalten Sie die Pumpe in dieser Betriebsart niemals ein!
Verwenden Sie diese Betriebsart, um den Vorlter (wenn vorhanden) zu reinigen oder
das System auf Dichgkeit zu kontrollieren und betroene Stellen abzudichten.
Der Wasseruss in Pumpe und Filter ist blockiert. Beachten Sie, dass Zu- und
Ablaufschläuche mit Wasser gefülllt sind und ggf. mit Absperrvenlen oder Stopfen
verschlossen werden müssen.
ENTLEEREN
HINWEIS!
-Eine Entleerung des Pools ist nur bis zum minimalen Wasserstand
auf Höhe der Saugleitung möglich. Achten Sie darauf, dass Sie die
Pumpe ausschalten, sobald dieser erreicht ist, um ein
Trockenlaufen zu vermeiden.
16

Verwenden Sie diese Betriebsart, um den Pool bei starker Verunreinigung zu entleeren.
Das Wasser wird am Filter vorbei geleitet und direkt über die Rückspülleitung ausgeleitet.
WINTER
HINWEIS!
-Schalten Sie die Pumpe in dieser Betriebsart niemals ein!
Verwenden Sie diese Betriebsart, um die Filteranlage im Winter zu lagern.
Der Venlhebel bendet sich in einer Zwischenstellung, wodurch die inneren
Venlkomponenten entlastet werden.
Filterzeit
Der Wasserinhalt des Pools sollte, je nach Belastung und Größe der Anlage, innerhalb von
24 Stunden mindestens drei bis fünf mal umgewälzt werden. Die Betriebsdauer richtet
sich nach der Leistung der Filteranlage und der Pool-Größe.
Betrieb mit Bodensaugern
Verwenden Sie einen Skimmer mit Siebkorb oder ähnliche Vorrichtungen,
wenn Ihre Filteranlage keinen Vorlter besitzt, um zu verhindern, dass
Fremdkörper die Pumpe beschädigen können.
Beachten Sie die Hinweise der Bedienungsanleitung des Bodensaugers. Es
darf keine Lu in die Filteranlage gelangen, um Trockenlaufen und
Überhitzung zu vermeiden.

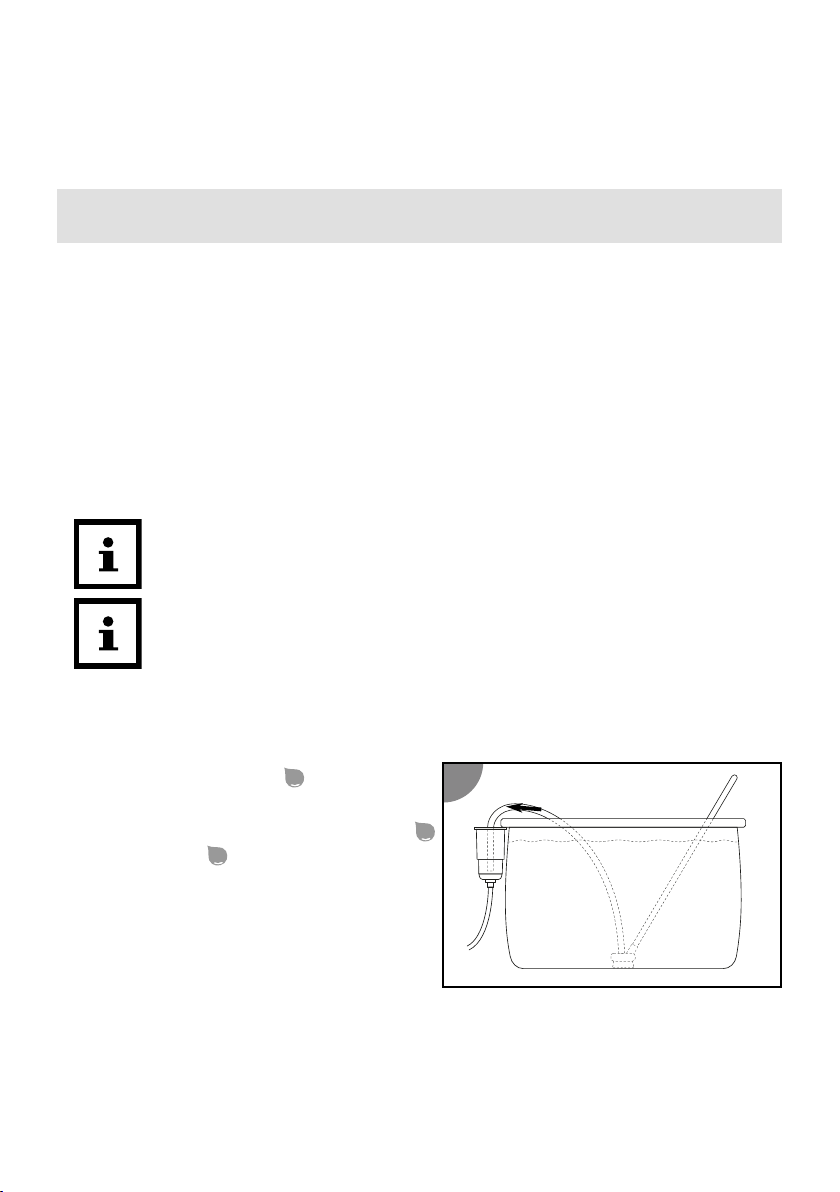

Sie können den Schlauch des Bodensaugers direkt an die Saugleitung der Filteranlage
anschließen. Der Schlauch des Bodensaugers muss dabei komple mit Wasser gefüllt
sein.
1. Schalten Sie die Pumpe
3
durch Ziehen
des Netzsteckers aus.
2. Drücken und halten Sie den Venlhebel
31
am Venlkopf
1
nach unten.
3. Drehen Sie den Venlhebel auf die
Posion "FILTERN" und lassen ihn los.
Bei stark verschmutztem Wasser können
Sie alternav die Betriebsart "ENTLEEREN"
wählen (siehe Kapitel Betriebsarten).
Der Bodensauger ist mit der Filteranlage verbunden.
2
17

Erstinbetriebnahme
Vor Inbetriebnahme prüfen
1. Stellen Sie sicher, dass das Netzkabel der Pumpe vom Stromnetz getrennt ist.
2. Stellen Sie sicher, dass sich das Gerät außerhalb des Schwimmbeckens und unterhalb
des Niveaus des Wasserspiegels bendet.
3. Stellen Sie sicher, dass alle Zu- und Ablaueitungen korrekt angeschlossen und xiert
sind.
4. Achten Sie darauf, dass der Wasserstand des Pools mindestens 2,5 bis 5 cm oberhalb
der Önung der Saugleitung liegt. Ist dies nicht der Fall, füllen Sie den Pool auf.
5. Enernen Sie ggf. den Stopfen an der Saugleitung.
6. Önen Sie das Absperrvenl an der Saugleitung.
Da sich die Filteranlage unterhalb des Wasserspiegels bendet, füllt sich diese nun
automasch mit Wasser.
Filterkessel vorbereiten

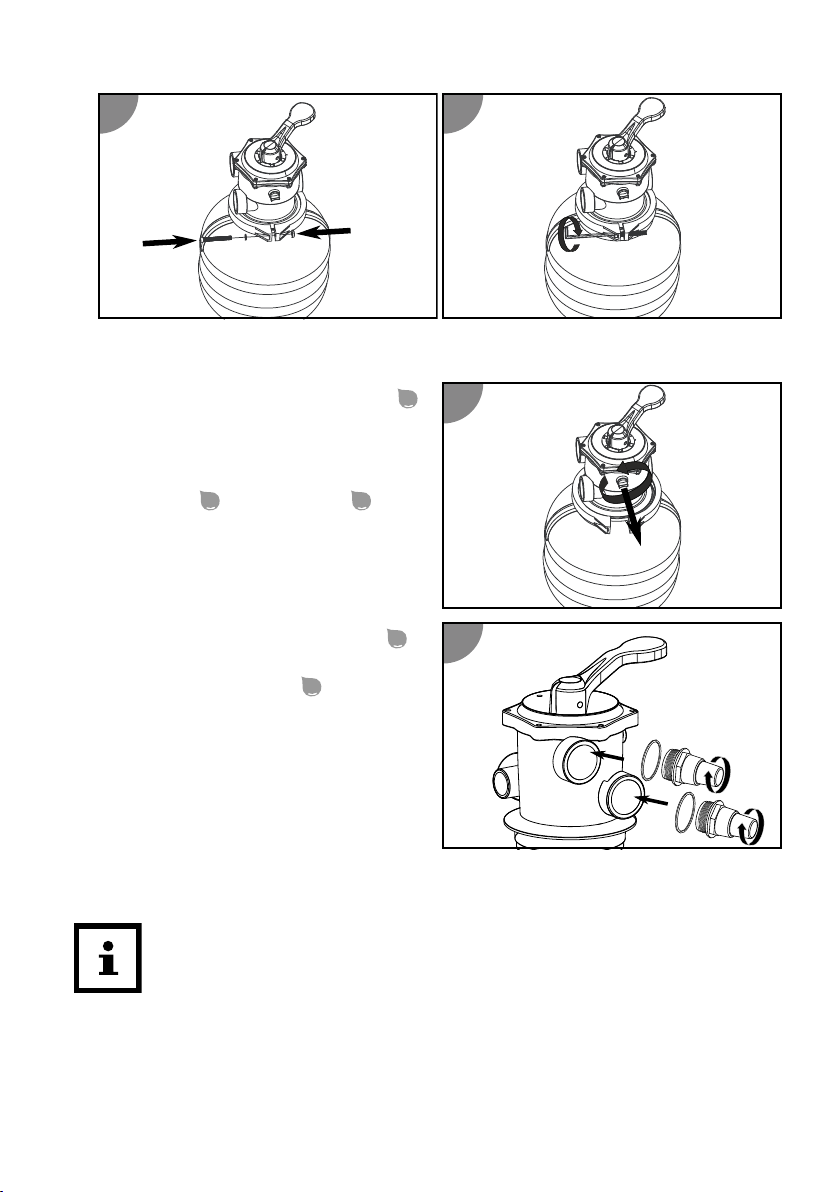

1. Demoneren Sie den Spannring
7
, indem
Sie die Verschraubung miels Drehung
gegen den Uhrzeigersinn lösen.
Verwenden Sie dazu den
Innensechskantschlüssel
22
.
2. Legen Sie den Spannring und dessen
Schrauben beiseite.

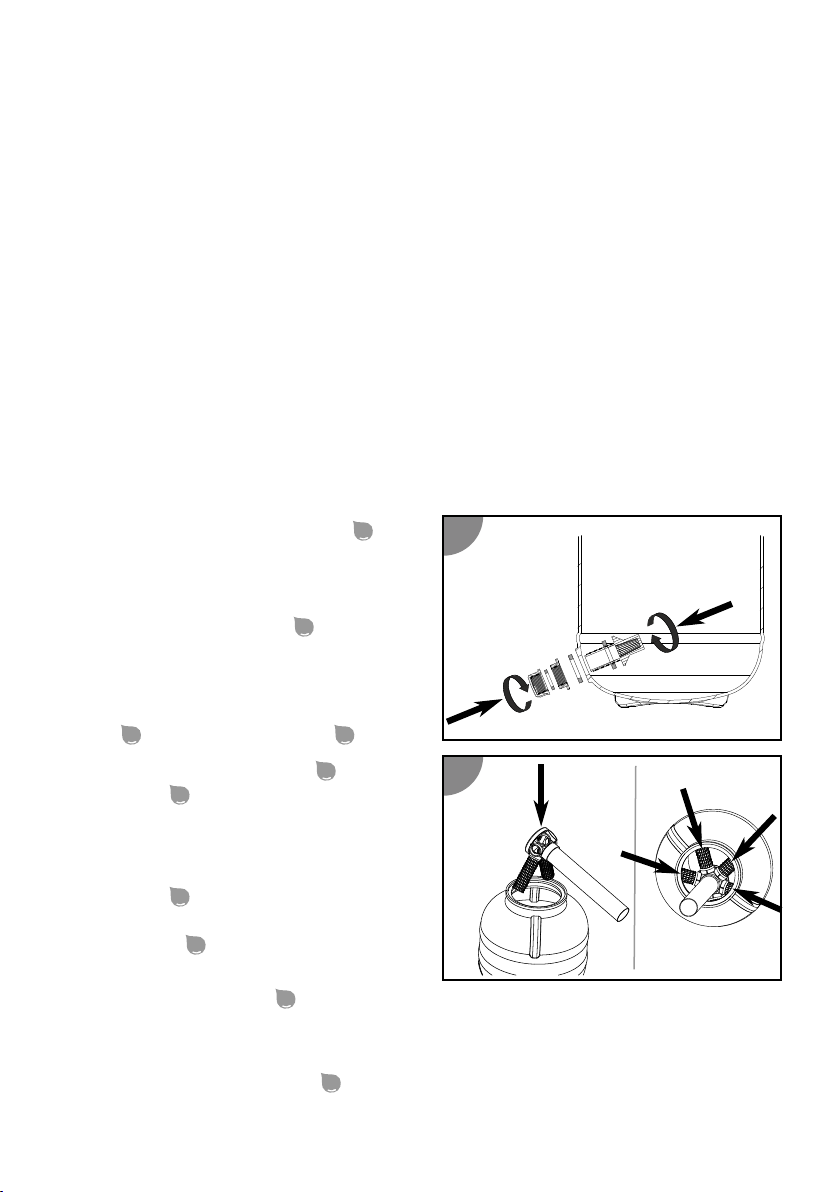

3. Installieren Sie das Entleerungsschrauben-
Set
11
am Entleerungsauslass
24
.
4. Stecken Sie zwei Filterarme
9
in das
Filtersieb
8
bis diese einrasten und
prüfen Sie den festen Sitz der
Filterarme.
5. Führen Sie das Steigrohr inkl.
Filtersieb
8
mit den beiden
vormonerten Filterarmen in den
Filterkessel
2
ein.
6. Stecken Sie innerhalb des Filterkessels
die übrigen Filterarme
9
in das
Filtersieb bis diese einrasten und prüfen Sie den festen Sitz der Filterarme.
7. Posionieren Sie das Filtersieb in der Bodenmie des Filterkessels.
8. Befüllen Sie den Filterkessel
2
zu ca. 1/3 mit Wasser.
3
4
18

9. Setzen Sie den Zentrierer
10
auf die
Önung des Filterkessels, sodass Dieser
das Rohr des Filtersiebes zentriert.
10. Befüllen Sie den Filterkessel mit
Quarzltersand oder Filter Balls.
Die dafür benögten Mengen entnehmen
Sie bie dem Kapitel Technische Daten.
Quarzltersand oder Filter Balls dürfen
nicht gemeinsam verwendet werden!
11. Nehmen Sie den Zentrierer von der
Önung des Filterkessels ab.
Bewahren Sie den Zentrierer für die
nächste Befüllung auf.
12. Falls die Kesseldichtung am Venlkopf
noch nicht vormonert ist, führen Sie
die Kesseldichtung
6
über die
Unterseite des Venlkopfes
1
.
13. Setzen Sie den Venlkopf auf den
Filterkessel auf.
14. Richten Sie den Venlkopf so aus, dass
der Anschluss mit der Bezeichnung
"PUMP" in Richtung der zukünigen
Posion der Pumpe steht.
15. Führen Sie den Spannring
7
um die
Verbindungsstelle von Venlkopf und
Filterkessel.
5
6
7
8
19

16.
Setzen Sie die Verschraubung des Spannringes ein und ziehen Sie diese durch Drehen
im Uhrzeigersinn fest.
17. Enfernen Sie die Entlüungsschraube
25
am Venlkopf durch Drehen gegen den
Uhrzeigersinn.
18. Umwickeln Sie das Gewinde des
Manometers
16
mit Teonband
23
.
19. Schrauben Sie das Manometer durch
Drehen im Uhrzeigersinn an der Posion
der entnommenen Entlüungsschraube
ein.
20. Schrauben Sie die Schlauch-Adapter
21
durch Drehen im Uhrzeigersinn in die
Anschlüsse am Venlkopf
1
.
Der Filterkessel ist vorbereitet.
Pumpe vorbereiten
Die Pumpe ist im Auslieferungszustand nur teilweise vormonert.
Ziehen Sie alle Schraubverbindungen lediglich handfest an. Übermässiges
Anziehen der Schraubverbindungen beschädigt die Dichtungen und
Kunststoeile. Verwenden Sie kein Werkzeug.
Leicht undichte Schraubverbindungen können mit Teonband abgedichtet
werden.
9
10
11
12
20
