Steinbach Speedclean Comfort 50 User manual

AT-4311 Schwertberg
Vertrieben durch
Steinbach International GmbH
helpdesk.steinbach.at
Produktinformationen/ Product information/ Informations relatives au produit/ Informazioni
sul prodotto/ Informacije o izdelku/ Informații despre produs/ Informace o výrobku/ Infor-
macije o proizvodu/ Termékinformáció/Informácie o výrobku/ Продуктова информация/
Ürün bilgileri/ Informacje o produkcie/ Información sobre el producto
steinbach-group.com
Ersatzteile/ Spare parts/ Pièces de rechange/ Parti di ricambio/ Nadomestni deli/ Piese
de schimb/ Náhradní díly/ Zamjenski dijelovi/ Pótalkatrészek/ Náhradné diely/ Резервни
части/ Yedek parçalar/ Części zamienne/ Piezas de recambio
steinbach-group.com/de/ersatzteile
© 2021 Steinbach International GmbH
Nachdruck oder Vervielfältigung (auch auszugsweise) nur mit Genehmigung der Steinbach International GmbH. Diese Druckschrift, einschließlich aller ihrer
Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der Steinbach International
GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in
elektronischen Systemen.
Pool Control
Pool Control App
L. Steinbach Platz 1,
Originalbetriebsanleitung / Original owner's manual / Notice originale / Istruzioni originali / Manual original / Původní návod k
používání / Eredeti használati utasítás / Izvirna navodila / Pôvodný návod na použitie / Instrukcja oryginalna / Instrucțiuni
originale / Originalne upute / Оригинална инструкция / Orijinal kullanım talimatları
Filteranlage
Comfort 50
Comfort 75
de
Filteranlage.....................................................6
fr
Système de filtration................................... 47
es
Instalación de filtrado..................................90
hu
Szűrő berendezés......................................132
sk
Filtračné zariadenie................................... 173
ro
Instalație de filtrare....................................215
bg
Филтърна система...................................256
en
Filter system.................................................27
it
Impianto filtro...............................................69
cs
Filtrační zařízení.........................................112
sl
Filtrska naprava......................................... 153
pl
Urządzenie filtrujące..................................194
hr/bs
Sustav filtriranja.........................................236
tr
Filtre sistemi...............................................278

2
6
1
4
5
9
23
21 22
14
15 16
19
18
17
3
7
8
20
Comfort 50
Comfort 75
10
13
11
12
Comfort 75
3
de

A
B
34
24
28
26
32
35
36
25
30
31
27
33
37
32
34
14
29
4

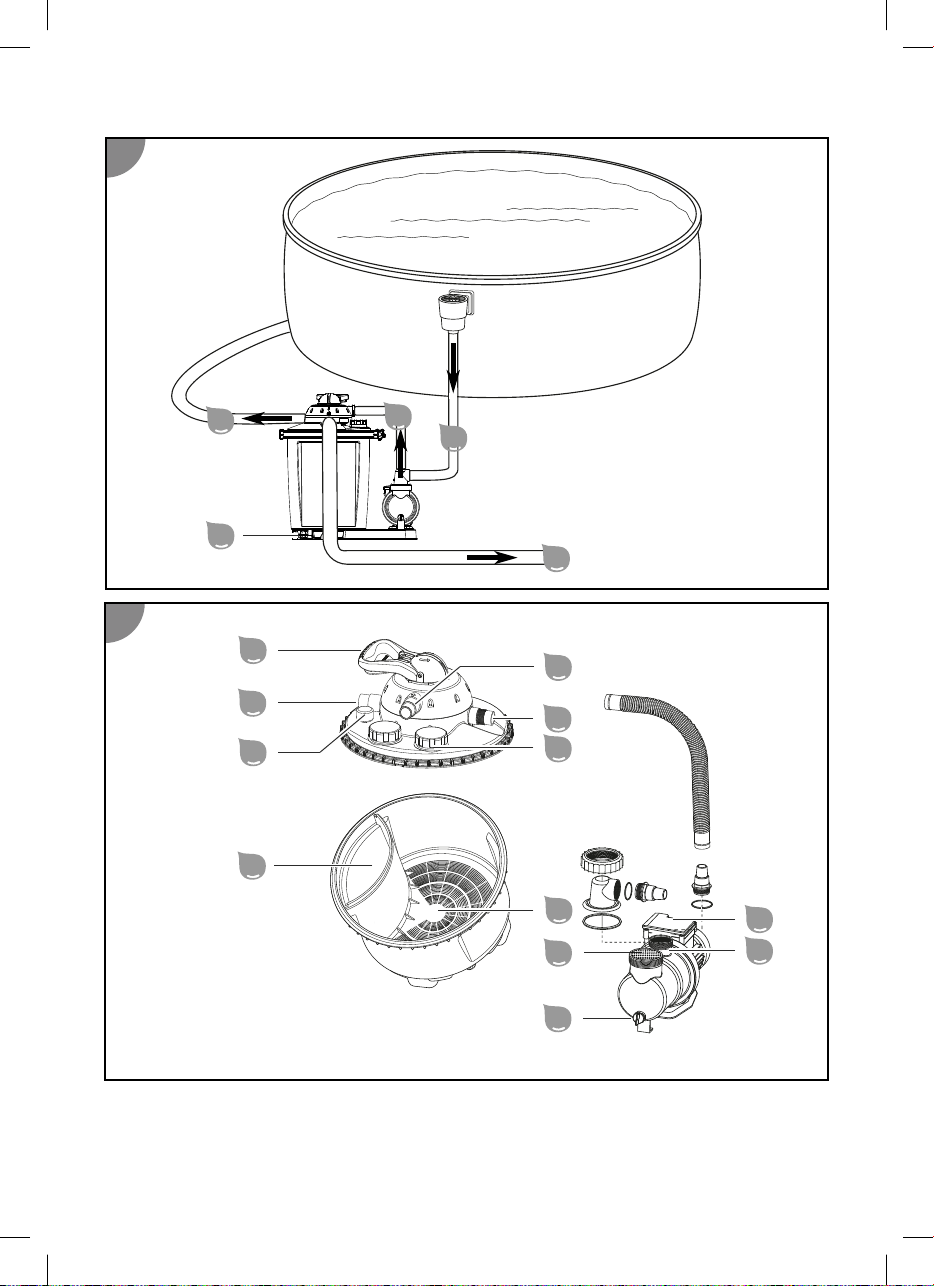

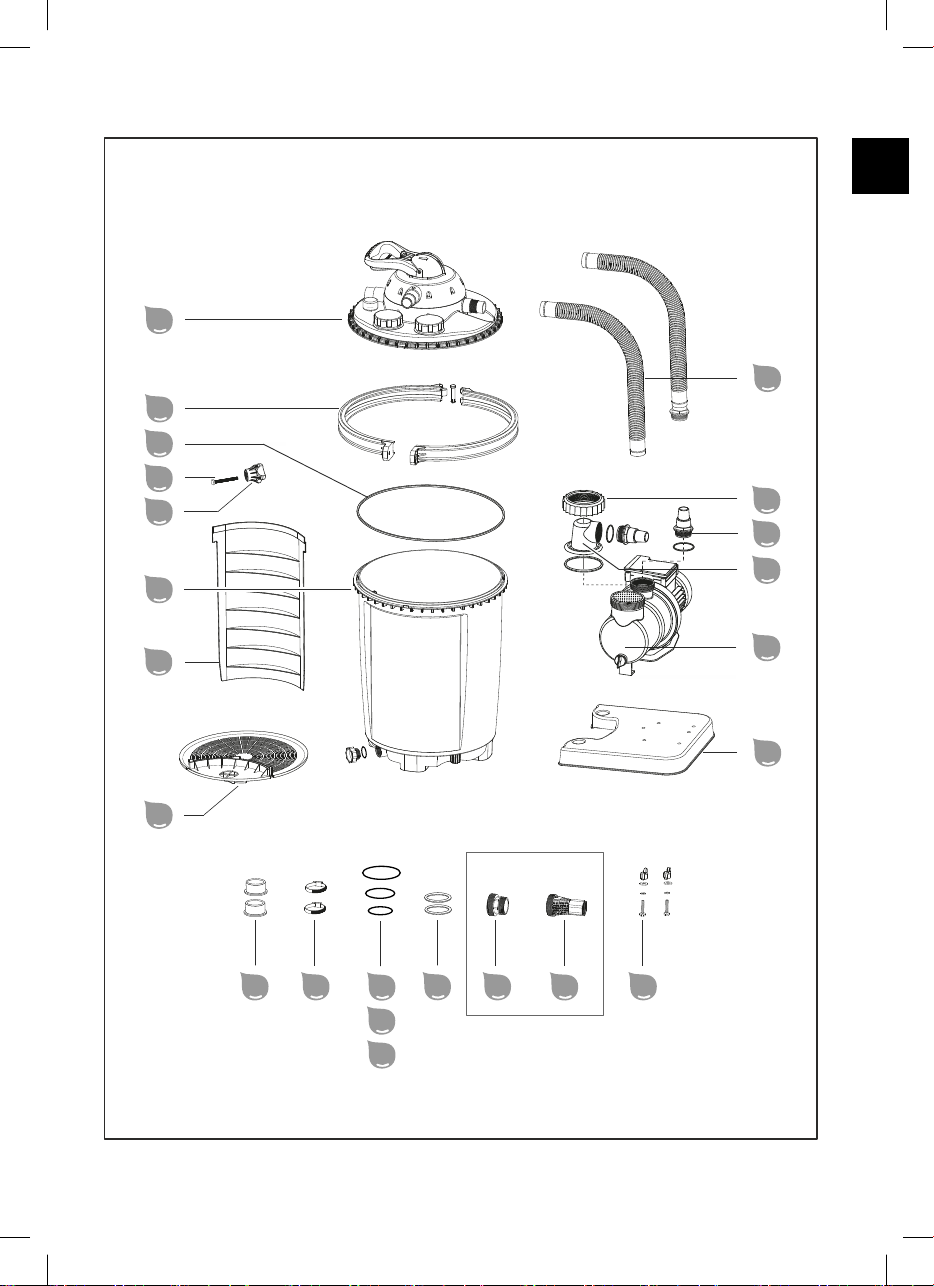

Lieferumfang
1
Ventilkopf
2
Spannring
3
Dichtung Filterkessel
4
Spannringbolzen
5
Griffmutter
6
Filterkessel
7
Trennwand
8
Filtersieb
9
Grundplatte
10
Pumpe
11
Vorfilterdeckel
12
Schlauch-Adapter (2x)
13
Schraubring
14
Druckschlauch
15
Schlauchreduzierung (2x)
16
Schlauchschelle (2x)
17
O-Ring-Dichtung groß (Ø 79 mm)
18
O-Ring-Dichtung mittel (Ø 54 mm)
19
O-Ring-Dichtung klein (Ø 45 mm)
20
Flachdichtung für Zu und Ablaufschlauch (2x)
21
Adapter INTEX Saugleitung (Art. 040933)
22
Adapter INTEX Retourleitung (Art. 040934)
23
Schraubenset für Fixierung von Pumpe (2x)
Teflonband (ohne Abbildung)
Bedienungsanleitung (ohne Abbildung)
Geräteteile
24
Vorfilter
25
Anschluss Pumpe/Druckleitung
26
Manometer
27
Entleerungsauslass
28
Ablassschraube
29
Saugleitung
30
Filterkammer
31
Reinwasserkammer
32
Anschluss Retourleitung
33
Anschluss Druckleitung
34
Anschluss Rückspülleitung
35
Ventilhebel
36
Schauglas (Schraubdeckel)
37
Timer
Optional erhältliches Zubehör
38
Adapter für INTEX Pools
2" x 1 1/2" AG (Saugleitung)
Art. 040933
39
Adapter für INTEX Pools
2" AG x 1" IG (Retourleitung)
Art. 040934
40
UV-Desinfektionssystem
(zum Einschrauben in den Ventilkopf)
Art. 040511
5
de

Inhaltsverzeichnis
Übersicht...................................................................................................................................................3
Lieferumfang.............................................................................................................................................5
Allgemeines.............................................................................................................................................. 7
Zeichenerklärung..................................................................................................................................... 7
Sicherheit..................................................................................................................................................7
Allgemeine Sicherheitshinweise.......................................................................................................... 8
Auspacken und Lieferumfang prüfen...................................................................................................10
Vorbereitung........................................................................................................................................... 10
Standortwahl......................................................................................................................................10
Filterschacht...................................................................................................................................... 10
Beschreibung der Filteranlage..............................................................................................................10
Betriebsarten der Filteranlage........................................................................................................... 10
Funktionsweise des Timers............................................................................................................... 12
Filterzeit............................................................................................................................................. 12
Erstinbetriebnahme................................................................................................................................12
Vor Inbetriebnahme prüfen................................................................................................................ 12
Erstinbetriebnahme des Timers.........................................................................................................12
Pumpe vorbereiten............................................................................................................................ 12
Pumpe auf Grundplatte montieren.....................................................................................................13
Filterkessel vorbereiten......................................................................................................................14
Leitungsanschlüsse montieren.......................................................................................................... 14
Leitungen anschließen.......................................................................................................................15
Filteranlage vorbereiten.....................................................................................................................16
Bedienung...............................................................................................................................................16
Betriebsart wählen.............................................................................................................................16
Pumpenbetrieb.................................................................................................................................. 16
Pflegehinweise...................................................................................................................................17
Wartung...................................................................................................................................................17
Rückspülvorgang...............................................................................................................................17
Filtermedium wechseln......................................................................................................................17
Batterie des Timers austauschen...................................................................................................... 18
Reinigung................................................................................................................................................18
Prüfung....................................................................................................................................................18
Lagerung.................................................................................................................................................18
Einwintern..........................................................................................................................................18
Fehlersuche............................................................................................................................................ 19
Technische Daten...................................................................................................................................20
Ersatzteile............................................................................................................................................... 21
Konformitätserklärung...........................................................................................................................24
Entsorgung............................................................................................................................................. 25
6
R5_20210803

Allgemeines
Betriebsanleitung lesen und aufbewahren
Diese Betriebsanleitung gehört dieser Filteranlage (im Folgenden auch „Gerät“ genannt).
Sie enthält wichtige Information zur Inbetriebnahme und Bedienung.
Lesen Sie die Betriebsanleitung, insbesondere die Sicherheitshinweise, sorgfältig durch,
bevor Sie das Gerät einsetzen. Die Nichtbeachtung dieser Betriebsanleitung kann zu
schweren Verletzungen oder Schäden am Gerät führen.
Bewahren Sie die Betriebsanleitung für die weitere Nutzung auf. Wenn Sie das Gerät an Dritte
weitergeben, geben Sie unbedingt diese Betriebsanleitung mit.
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist ausschließlich zur Reinigung von Pool-Badewasser konzipiert. Es ist
salzwassergeeignet, solange der Salzgehalt im Wasser unter 0,5% liegt (Salzelektrolyse). Es entfernt
sichtbare Verunreinigungen und ist für alle handelsüblichen Pools geeignet, die über einen
Schlauchanschluss mit Ø 32/38 mm verfügen.
Das im Filtertank enthaltene Filtermedium filtert Schmutzpartikel aus dem durchfließenden Wasser und
dient somit als dauerhafter Schmutz- und Schwemmgutfilter für Ihr Badewasser. Das gereinigte Wasser
fließt durch das 7-Wege-Ventil über die Rückleitung zurück in den Pool.
Verwenden Sie als Filtermedium ausschließlich Quarzfiltersand, welcher der
DIN EN 12904 entspricht. Alternativ verwenden Sie Steinbach Filter Balls. Die dafür benötigten Mengen
entnehmen Sie bitte dem Kapitel Technische Daten.
Es ist ausschließlich für den Privatgebrauch bestimmt und nicht für den gewerblichen Bereich geeignet.
Verwenden Sie das Gerät nur wie in dieser Betriebsanleitung beschrieben. Jede andere Verwendung
gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.
Das Gerät ist kein Kinderspielzeug.
Der Hersteller oder Händler übernimmt keine Haftung für Schäden, die durch nicht
bestimmungsgemäßen oder falschen Gebrauch entstanden sind.
Zeichenerklärung
Die folgenden Symbole werden in dieser Betriebsanleitung, auf dem Gerät oder auf der Verpackung
verwendet.
Hier finden Sie nützliche
Zusatzinformationen.
Beschädigungsgefahr!
Verpackung nicht mit scharfen oder
spitzen Gegenständen (z. B. Messer)
öffnen.
Sicherheit
Die folgenden Signalworte werden in dieser Betriebsanleitung verwendet.
WARNUNG! Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit
einem mittleren Risikograd, die, wenn sie nicht vermieden
wird, den Tod oder eine schwere Verletzung zur Folge haben
kann.
VORSICHT! Dieses Signalsymbol/-wort bezeichnet eine Gefährdung mit
einem niedrigen Risikograd, die, wenn sie nicht vermieden
wird, eine geringfügige oder mäßige Verletzung zur Folge
haben kann.
HINWEIS! Dieses Signalwort warnt vor möglichen Sachschäden.
7
de

Allgemeine Sicherheitshinweise
WARNUNG!
Stromschlaggefahr!
Fehlerhafte Elektroinstallation oder zu hohe Netzspannung können zu elektrischem
Stromschlag führen.
-Schließen Sie das Netzkabel nur an, wenn die Netzspannung der Steckdose mit der
Angabe auf dem Typenschild übereinstimmt.
-Schließen Sie das Netzkabel nur an eine gut zugängliche Steckdose an, damit Sie das
Netzkabel in einem Störfall schnell vom Stromnetz trennen können.
-Betreiben Sie das Gerät nur an einer Steckdose mit Schutzkontakt, die mit maximal 16A
abgesichert ist.
-Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung (FI) mit einem Bemessungs-
Fehlerstrom von nicht mehr als 30 mA versorgt werden.
-Betreiben Sie das Gerät nicht, wenn es sichtbare Schäden aufweist oder das
Anschlusskabel defekt ist.
-Öffnen Sie das Gerät nicht, sondern überlassen Sie die Reparatur Fachkräften. Wenden
Sie sich dazu an die Serviceadresse auf der Rückseite der Anleitung. Bei eigenständig
durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind
Haftungs- und Gewährleistungsansprüche ausgeschlossen.
-Fassen Sie das Netzkabel niemals mit feuchten Händen an.
-Ziehen Sie das Netzkabel nie am Kabel aus der Steckdose, sondern fassen Sie immer
den Stecker an.
-Verwenden Sie das Anschlusskabel nie als Tragegriff.
-Halten Sie das Gerät und das Anschlusskabel von offenem Feuer und heißen Flächen
fern.
-Stellen Sie keine Gegenstände auf das Anschlusskabel.
-Graben Sie das Netzkabel nicht ein.
-Verlegen Sie das Anschlusskabel so, dass es nicht zur Stolperfalle wird.
-Knicken Sie das Anschlusskabel nicht und legen Sie es nicht über scharfe Kanten.
-Verwenden Sie im Bedarfsfall nur Verlängerungsleitungen, die auch für den
Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten
Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.
-Benutzen Sie das Gerät nicht bei Gewitter. Schalten Sie es aus und ziehen Sie das
Netzkabel aus der Steckdose.
-Wenn Sie das Gerät nicht benutzen, es reinigen oder wenn eine Störung auftritt, schalten
Sie das Gerät immer aus und trennen Sie es vom Stromnetz.
-Bei Reparaturen dürfen nur Teile verwendet werden, die den ursprünglichen Gerätedaten
entsprechen. In diesem Gerät befinden sich elektrische und mechanische Teile, die zum
Schutz gegen Gefahrenquellen unerlässlich sind.
-Verwenden Sie nur Ersatzteile und Zubehörteile, die vom Hersteller geliefert oder
empfohlen werden. Bei Verwendung fremder Teile erlöschen sofort alle
Gewährleistungsansprüche.
8

Sicherheitshinweise für Personen
WARNUNG!
Gefahren für Kinder und Personen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten (beispielsweise teilweise Behinderte, ältere Personen mit
Einschränkung ihrer physischen und mentalen Fähigkeiten) oder Mangel an Erfahrung
und Wissen (beispielsweise ältere Kinder).
Unsachgemäßer Umgang mit dem Gerät kann schwere Verletzungen oder Schäden des
Geräts zur Folge haben.
-Gestatten Sie anderen erst dann Zugang zum Gerät, nachdem diese die Anleitung
vollständig gelesen und sinngemäß verstanden haben oder über den
bestimmungsgemäßen Gebrauch und die damit verbundenen Gefahren unterrichtet
wurden.
-Lassen Sie Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten (z.B.: Kinder oder Betrunkene) oder Mangel an Erfahrung und Wissen (z.B.:
Kinder) niemals unbeaufsichtigt in die Nähe des Geräts.
-Erlauben Sie niemals Kindern und Personen mit verringerten physischen, sensorischen
oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen, das Gerät zu
benutzen.
-Lassen Sie Reinigung und Benutzerwartung nicht von Kindern durchführen.
-Kinder dürfen nicht mit dem Gerät oder mit der Anschlussleitung spielen.
-Stellen Sie die Filteranlage mit ausreichendem Abstand zur Beckenwand auf, damit
Diese nicht als Einstiegshilfe verwendet werden kann.
WARNUNG!
Verletzungsgefahr durch mangelnde Qualifikation!
Mangelnde Erfahrung oder Fertigkeit im Umgang mit benötigten Werkzeugen und fehlende
Kenntnis regionaler oder normativer Bestimmungen für erforderliche handwerkliche Arbeiten
kann schwerste Verletzungen oder Sachschäden zur Folge haben.
-Beauftragen Sie für alle Arbeiten, deren Risiken Sie nicht durch ausreichend persönliche
Erfahrung abschätzen können, eine qualifizierte Fachkraft.
-Betreiben Sie das Gerät nicht in beeinträchtigtem Zustand (z.B.: unter Einfluss von
Drogen, Alkohol oder Medikamenten).
HINWEIS!
Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen des Geräts führen.
-Wählen Sie einen vor Witterungseinflüssen geschützten Standort für das Gerät aus.
-Stellen Sie die Filteranlage mit ausreichendem Abstand zur Beckenwand auf, damit
Diese nicht als Einstiegshilfe verwendet werden kann.
-Sorgen Sie für ausreichend Luftaustausch, um ein Überhitzen des Motors zu verhindern.
-Lassen Sie das Gerät nicht trocken (ohne Wasser) laufen.
-Verwenden Sie nur die mitgelieferte und zu Ihrem Gerät passende Pumpe.
-Vor jedem Umschaltvorgang beim Ventilkopf ist die Filterpumpe auszuschalten.
-Geben Sie das Gerät oder Teile davon niemals in den Pool.
-Verwenden Sie unter keinen Umständen Flockungsmittel für Ihr Badewasser. Bei
Flockungsmittel können Filter Balls leicht verklumpen.
9
de

Auspacken und Lieferumfang prüfen
WARNUNG!
Erstickungsgefahr durch Verpackungsmaterial!
Verfangen des Kopfes in Verpackungsfolie oder Verschlucken von sonstigem
Verpackungsmaterial kann zum Tod durch Ersticken führen. Speziell für Kinder sowie geistig
beeinträchtigte Menschen, die die Risiken durch Mangel an Wissen und Erfahrung nicht
abschätzen können, besteht hierfür erhöhtes Gefahrenpotential.
-Stellen Sie sicher, dass Kinder sowie geistig beeinträchtigte Menschen nicht mit dem
Verpackungsmaterial spielen.
Vorbereitung
Standortwahl
Folgende Anforderungen müssen erfüllt sein oder bedacht werden:
- Position der Filteranlage zwischen Ansauganschluss und Einströmdüse und mit ausreichend
Abstand zur Beckenwand, damit die Filteranlage nicht als Einstiegshilfe verwendet werden kann
-Position der Pumpe unterhalb des Wasserspiegels
- Maximal drei Meter Abstand zum Pool
-Stabile, feste und waagrecht ausgerichtete Unterlage z.B. Waschbetonplatte
Filterschacht
Ein Filterschacht wird benötigt, wenn der Pool teilweise oder vollständig im Erdreich
versenkt ist, um die Pumpe der Filteranlage unterhalb des Pool-Wasserspiegels
platzieren zu können.
-Stellen Sie sicher, dass der Filterschacht nicht überflutet werden und Umgebungs- und
Regenwasser gut versickern kann.
Dies erreichen Sie durch eine entsprechende Rollierung (Schotterschicht) am Boden des
Schachtes. Durch eine optionale Tauchpumpe mit Schwimmschalter, welche mit einem Kanal oder
Ablauf verbunden ist, schützen Sie Ihre Filteranlage zusätzlich vor steigendem Wasser innerhalb
des Schachtes.
-Stellen Sie eine ausreichende, natürliche Belüftung des Schachtes sicher, um
Kondenswasserbildung zu vermeiden.
- Führen Sie die Größe des Filterschachtes so aus, dass Arbeiten an der Filteranlage durchgeführt
werden können.
Beschreibung der Filteranlage
Betriebsarten der Filteranlage
Ihre Filteranlage verfügt über mehrere Betriebsarten. Diese sind am Ventilkopf durch Zahlen
gekennzeichnet.
1. Filtern
2. Nachspülen
3. Zirkulieren
4. Rückspülen
5. Geschlossen
6. Entleeren
7. Winter
Nachfolgend sind die Funktionsweisen der einzelnen Betriebsarten beschrieben.
10

FILTERN
Verwenden Sie diese Betriebsart als Grundeinstellung Ihrer Filteranlage.
Das angesaugte Poolwasser wird von oben in den Filterkessel eingeleitet und fließt durch das
Filtermedium. Dabei werden Verunreinigungen herausgefiltert und das Wasser anschließend zurück in
den Pool geleitet.
NACHSPÜLEN
Führen Sie diese Betriebsart unmittelbar nach dem Rückspülen, Nachfüllen des Quarzfiltersandes oder
der Erstinbetriebnahme für 20-30 Sekunden aus.
Das Wasser wird in den oberen Bereich des Filterkessels geleitet und der Ventilkopf gespült. Das
Wasser fließt dabei über die Schmutzleitung ab. Der Ventilkopf wird so gereinigt.
ZIRKULIEREN
Verwenden Sie diese Betriebsart nach einer chemischen Behandlung des Wassers.
Das Wasser wird direkt vom Ventilkopf zum Pool geleitet, ohne den Filter zu durchfließen. Das
Filtermedium kommt auf diese Weise nicht in Kontakt mit den verwendeten Chemikalien.
RÜCKSPÜLEN
Bei der Verwendung von Steinbach Filter Balls darf keine Rückspülung durchgeführt werden.
Sollte die Filterleistung nachlassen, empfehlen wir das Waschen der Filter Balls per Hand. Im
Bedarfsfall sind die Filter Balls auszutauschen.
Führen Sie diese Betriebsart für maximal 2 Minuten durch, wenn Sie eine Erstinbetriebnahme
durchführen bzw. neuer Quarzfiltersand eingefüllt wurde oder das Manometer 0,3 bis 0,6 bar über dem
normalen Betriebsdruck liegt, um Filter bzw. Quarzfiltersand zu reinigen.
Das Wasser wird in den unteren Bereich des Filterkessels geleitet und durchströmt so den gesamten
Filter. Angesammelter Schmutz wird so gelöst und über die Rückspülleitung ausgeleitet.
GESCHLOSSEN
HINWEIS!
-Schalten Sie die Pumpe in dieser Betriebsart niemals ein!
Verwenden Sie diese Betriebsart, um den Vorfilter (wenn vorhanden) zu reinigen oder das System auf
Dichtigkeit zu kontrollieren und betroffene Stellen abzudichten.
Der Wasserfluss in Pumpe und Filter ist blockiert. Beachten Sie, dass Zu- und Ablaufschläuche mit
Wasser gefülllt sind und ggf. mit Absperrventilen oder Stopfen verschlossen werden müssen.
ENTLEEREN
HINWEIS!
-Eine Entleerung des Pools ist nur bis zum minimalen Wasserstand auf Höhe der
Saugleitung möglich. Achten Sie darauf, dass Sie die Pumpe ausschalten, sobald dieser
erreicht ist, um ein Trockenlaufen zu vermeiden.
Verwenden Sie diese Betriebsart, um den Pool bei starker Verunreinigung zu entleeren.
Das Wasser wird am Filter vorbei geleitet und direkt über die Rückspülleitung ausgeleitet.
WINTER
HINWEIS!
-Schalten Sie die Pumpe in dieser Betriebsart niemals ein!
Verwenden Sie diese Betriebsart, um die Filteranlage im Winter zu lagern.
Der Ventilhebel befindet sich in einer Zwischenstellung, wodurch die inneren Ventilkomponenten
entlastet werden.
11
de

Funktionsweise des Timers
Mit dem integrierten Timer kann die Pumpe einmal pro Tag für die gewählte Zeit automatisch gestartet
und gestoppt werden. Mehrere Intervalle innerhalb von 24 Stunden sind durch eine externe
Zeitschaltuhr möglich.
Der Timer besitzt eine Batterie (siehe Kapitel "Technische Daten"). Bei getrennter Stromversorgung
oder Stromausfall bleiben die Startzeit und die Laufzeit gespeichert.
Filterzeit
Der Wasserinhalt des Pools sollte innerhalb von 24 Stunden mindestens 2 mal umgewälzt werden. Bei
höherer Belastung des Pools sollte dieser 3 bis 5 mal pro Tag umgewälzt werden.
Erstinbetriebnahme
WARNUNG!
Lebensgefahr durch Betrieb der Wasseraufbereitungsanlage während des Badens!
Haare oder Kleidungsstücke können an der Ansaugöffnung des Pools angesaugt werden und
im Extremfall Personen unter Wasser fangen und am Auftauchen hindern.
-Betreiben Sie niemals Geräte der Wasseraufbereitungsanlage, während sich Personen
im Pool befinden.
-Verhindern Sie jeden Zugang zum Pool, solange Geräte der Wasseraufbereitungsanlage
in Betrieb sind.
HINWEIS!
Flockungsmittel im Badewasser können zum Verklumpen der Active Balls führen und deren
Reinigungswirkung stark beeinträchtigen.
-Verwenden Sie keine Flockungsmittel zur Wasseraufbereitung, wenn Sie Active Balls als
Filtermedium einsetzen.
Vor Inbetriebnahme prüfen
-Gerät ist außerhalb des Beckens und das Netzkabel vom Stromnetz getrennt
Erstinbetriebnahme des Timers
Sollten nachfolgend erläuterte Schritte nicht durchgeführt werden, funktioniert der Timer trotzdem
einwandfrei. Jedoch werden im Falle einer Unterbrechung der Stromversorgung die gespeicherten
Filterlaufzeiten gelöscht.
1. Stellen Sie sicher, dass das Netzkabel der Pumpe vom Stromnetz getrennt ist.
2. Entfernen Sie mit einem Kreuzschlitzschraubendreher PH1 die Schrauben der Abdeckung des
Timers und nehmen Sie die Abdeckung ab.
3. Ziehen Sie den Plastikstreifen, der unterhalb der Batterie zu sehen ist, heraus.
4. Schrauben Sie die Abdeckung wieder fest.
Die Speichersicherungs-Funktion des Timers ist aktiviert.
Pumpe vorbereiten
Die Pumpe ist im Auslieferungszustand nur teilweise vormontiert.
Ziehen Sie alle Schraubverbindungen lediglich handfest an. Übermäßiges Anziehen der
Schraubverbindungen beschädigt die Dichtungen und Kunststoffteile. Verwenden Sie
kein Werkzeug.
Leicht undichte Schraubverbindungen können mit Teflonband abgedichtet werden.
12

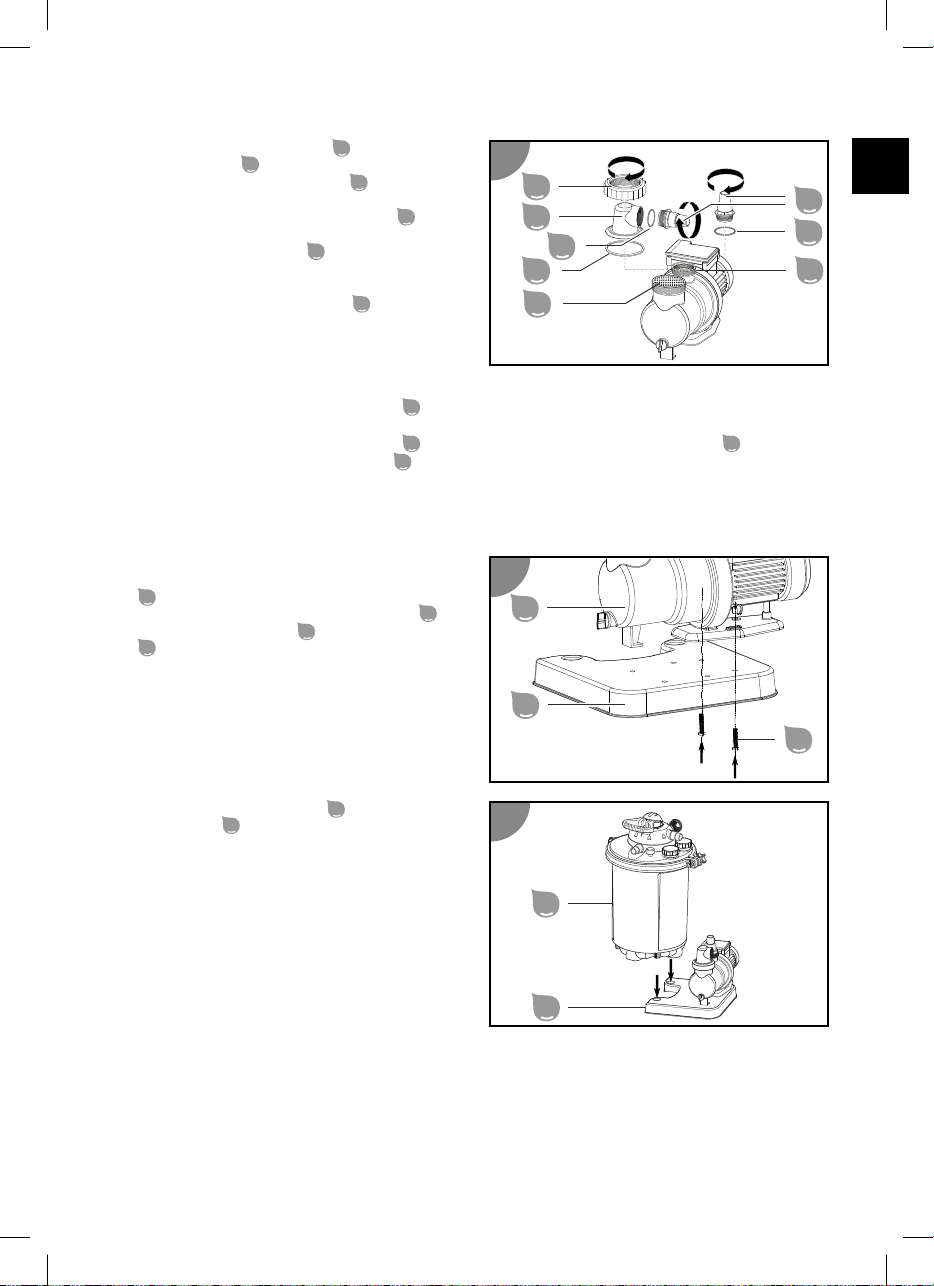

1. Lösen Sie den Schraubring
13
am
Vorfilterdeckel
11
gegen den Uhrzeigersinn.
2. Heben Sie den Vorfilterdeckel
11
mit
Schraubring vom Pumpengehäuse ab.
3. Legen Sie die O-Ring-Dichtung groß
17
in
die Nut am Pumpengehäuse ein.
4. Setzen Sie den Vorfilter
24
in die Pumpe ein.
Der Vorfilter ist im Auslieferungszustand
bereits in der Pumpe eingesetzt.
5. Setzen Sie den Vorfilterdeckel
11
auf das
Pumpengehäuse auf.
6. Führen Sie den Schraubring über den
Vorfilterdeckel.
7. Drehen Sie den Schraubring im
Uhrzeigersinn bis dieser handfest sitzt.
8. Setzen Sie die O-Ring-Dichtung klein
19
in den Vorfilterdeckel ein.
9. Drehen Sie den Schlauchanschluss im Uhrzeigersinn in den Vorfilterdeckel handfest ein
10. Legen Sie die O-Ring-Dichtung mittel
18
in die Ausnehmung des Pumpen-Auslaufs
25
.
11. Drehen Sie einen Schlauch-Adapter
12
im Uhrzeigersinn, in den Pumpen-Auslauf handfest ein.
Bei der Comfort 50 Filteranlage ist der Schlauch-Adapter am Druckschlauch montiert.
Die Pumpe ist betriebsbereit und kann an die Leitungen angeschlossen werden.
Pumpe auf Grundplatte montieren
1. Stecken Sie die Gewindeschrauben des
Schraubensets für die Fixierung der Pumpe
23
von unten in die beiden Löcher mit
Sechskant-Aussparung der Grundplatte
9
.
2. Stellen Sie die Pumpe
10
auf die Grundplatte
9
, sodass die Schraubgewinde durch die
Fixieröffnungen im Pumpensockel ragen.
3. Führen Sie jeweils die Beilagscheibe und
anschließend die Fächerscheibe über das
Schraubgewinde.
4. Setzen Sie jeweils eine Flügelschraube auf
und ziehen Sie diese fest.
Die Pumpe ist auf die Grundplatte montiert.
5. Verbinden Sie Grundplatte
9
mit dem
Filterkessel
6
.
Die Grundplatte ist mit dem Filterkessel
verbunden.
1
13
11
17
24
18
19
25
12
2
9
10
23
2
3
6
9
13
de

Filterkessel vorbereiten
4
4
30
31
5
5
3

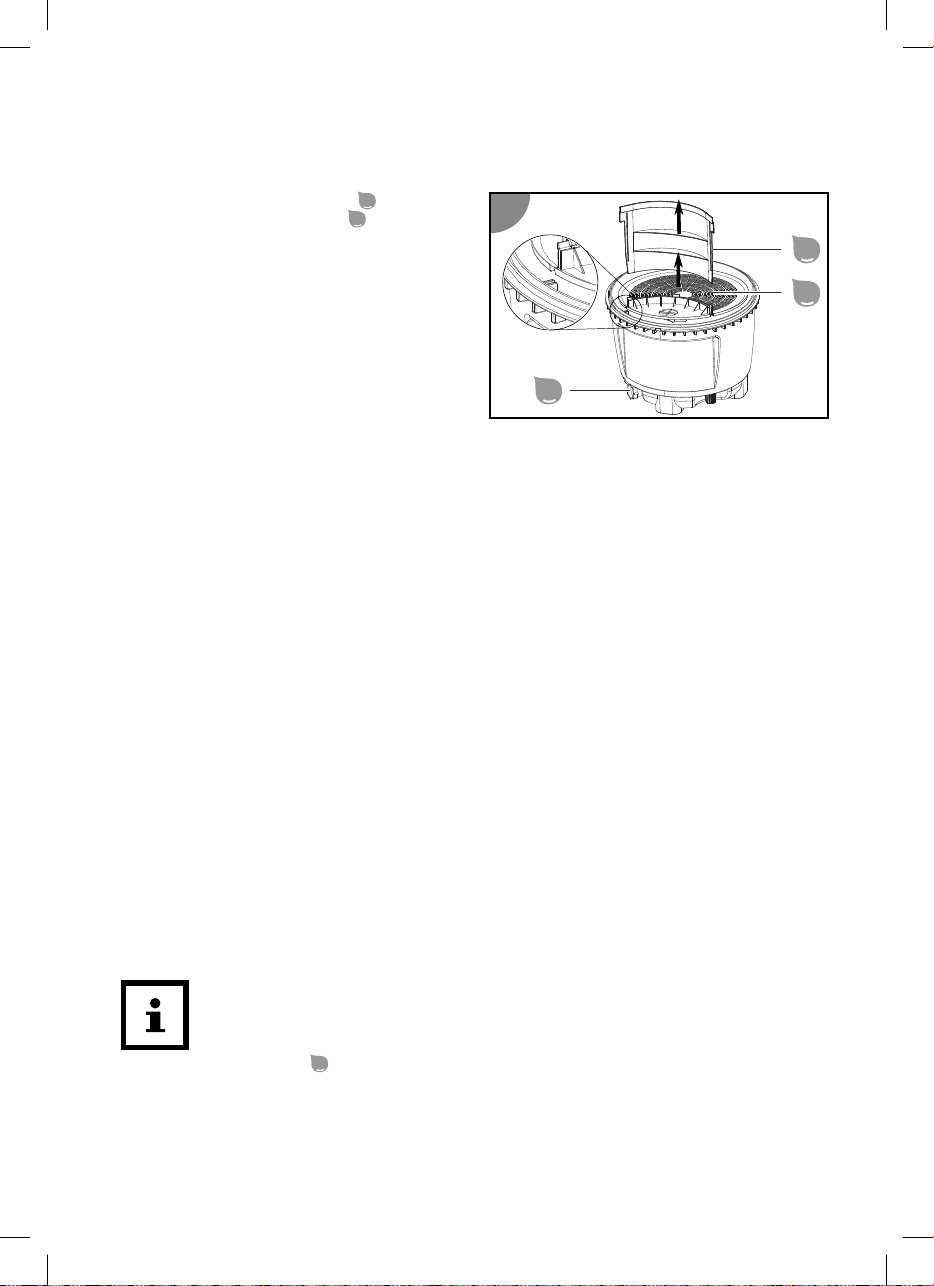

1. Befüllen Sie den Filterkessel
31
zu ca. 1/3 mit Wasser.
2. Befüllen Sie die Filterkammer
30
mit Filtermedium.
Die dafür benötigten Mengen entnehmen Sie bitte dem Kapitel Technische Daten.
Achten Sie darauf, dass kein Filtermedium in die Reinwasserkammer
31
gelangt.
3. Setzen Sie die Kesseldichtung
3
ein. Achten Sie auf eventuelle Fremdkörper in der Nut und
korrekten Sitz der Dichtung.
4. Richten Sie den Ventilkopf
1
mit seiner
Einkerbung am Außenrand auf die
Justiernase des Filterkessels aus.
5. Setzen Sie den Ventilkopf auf den
Filterkessel auf.
6. Führen Sie den Spannring
2
um die
Verbindungsstelle von Ventilkopf und
Filterkessel.
7. Setzen Sie den Spannringbolzen
4
in die
Sechskant-Aufnahme des Spannringes ein.
8. Führen Sie den Spannringbolzen durch das
Loch der Gegenseite des Spannringes.
9. Setzen Sie die Griffmutter
5
auf das
Gewinde und drehen diese im Uhrzeigersinn
fest.
Der Filterkessel ist vorbereitet.
Leitungsanschlüsse montieren
Einige Schläuche, wie z.B. der Druckschlauch, sind sehr steif. Legen Sie diese vor
Montage in die Sonne, damit sie durch die Wärme flexibler werden.
Ziehen Sie alle Schraubverbindungen lediglich handfest an. Übermäßiges Anziehen der
Schraubverbindungen beschädigt die Dichtungen und Kunststoffteile.
Verwenden Sie für die beschriebenen Anschlüsse geeignete Schwimmbadschläuche Ø 32 / 38 mm. Für
andere Schwimmbadschläuche (z. B. INTEX mit Gewindeanschluss) sind zusätzliche Adapter
erforderlich. Passende Adapter finden Sie in unserem Webshop unter: www.steinbach-group.com
6
1
5
4
2
14

Gehen Sie wie folgt vor, um einen
Schwimmbadschlauch auf die Pumpe oder
den Filterkessel zu stecken:
1. Führen Sie eine Schlauchschelle über den
Schlauch.
2. Stecken Sie den Schlauch auf den
Schlauchanschluss.
3. Fixieren Sie die Schlauchschelle am
Schlauchanschluss mit einem
Kreuzschlitzschraubendreher PH1.
Der gesteckte Schwimmbadschlauch ist montiert.
Gehen Sie wie folgt vor, um einen
Schwimmbadschlauch auf den Schlauch-
Adapter der Pumpe oder des Filterkessels zu
stecken:
1. Schrauben Sie den Schlauch-Adapter in das
Anschlussgewinde.
2. Führen Sie eine Schlauchschelle über den
Schlauch.
3. Stecken Sie den Schlauch auf den Schlauch-
Adapter.
4. Fixieren Sie die Schlauchschelle am
Schlauch-Adapter mit einem
Kreuzschlitzschraubendreher PH1.
Der gesteckte Schwimmbadschlauch ist am Schlauch-Adapter montiert.
Gehen Sie wie folgt vor, um einen INTEX-
Schwimmbadschlauch (nicht im Lieferumfang)
auf die Pumpe oder den Filterkessel zu
schrauben:
1. Schrauben Sie den Adapter für INTEX Pools
oder den Adapter Retourleitung für INTEX
Pools in das Anschlussgewinde.
2. Schrauben Sie den Schlauch auf den
Adapter.
Der INTEX-Schwimmbadschlauch ist verschraubt.
Leitungen anschließen
Bereiten Sie folgendes Material vor:
-Druckleitung
14
- Retour-, Rückspül- und Saugleitung (nicht im Lieferumfang enthalten)
-Montagematerial für die Leitungen
Gehen Sie wie folgt vor, um die Leitungen (siehe Abbildung A) an die Pumpe und den Filterkessel,
anzuschließen:
1. Verlegen Sie die Retour- und Saugleitung vom Pool zu der Filteranlage.
2. Verlegen Sie die Rückspülleitung vom Kanalanschluss zu der Filteranlage.
Beachten Sie die Bezeichnungen direkt bei den Leitungsanschlüssen des Ventilkopfes.
Die Leitungen sind angeschlossen.
7
8
9
15
de

Filteranlage vorbereiten
1. Drücken und halten Sie den Ventilhebel
35
am Ventilkopf
1
nach unten.
2. Drehen Sie den Ventilhebel auf die Position "RÜCKSPÜLEN" und lassen ihn los.
3. Lassen Sie den Filterkessel
6
mit Wasser volllaufen, bis dieses aus der Rückspülleitung
"WASTE"
34
herausläuft.
4. Überprüfen Sie die Filteranlage sowie Anschlüsse auf Undichtigkeiten.
5. Führen Sie den Rückspülvorgang aus (siehe Kapitel Rückspülvorgang).
Bedienung
WARNUNG!
Lebensgefahr durch Betrieb der Wasseraufbereitungsanlage während des Badens!
Haare oder Kleidungsstücke können an der Ansaugöffnung des Pools angesaugt werden und
im Extremfall Personen unter Wasser fangen und am Auftauchen hindern.
-Betreiben Sie niemals Geräte der Wasseraufbereitungsanlage, während sich Personen
im Pool befinden.
-Verhindern Sie jeden Zugang zum Pool, solange Geräte der Wasseraufbereitungsanlage
in Betrieb sind.
VORSICHT!
Verletzungsgefahr!
Ein beschädigtes Gerät oder beschädigtes Zubehör kann zu Verletzungen führen.
-Prüfen Sie das Gerät und das Zubehör (siehe Kapitel Prüfung).
HINWEIS!
Flockungsmittel im Badewasser können zum Verklumpen der Active Balls führen und deren
Reinigungswirkung stark beeinträchtigen.
-Verwenden Sie keine Flockungsmittel zur Wasseraufbereitung, wenn Sie Active Balls als
Filtermedium einsetzen.
Betriebsart wählen
Schalten Sie die Pumpe
10
durch Ziehen des Netzsteckers aus.
Drücken und halten Sie den Ventilhebel
35
am Ventilkopf
1
nach unten. Drehen Sie den Ventilhebel
auf die gewünschte Position und lassen ihn los.
Pumpenbetrieb
1. Stellen Sie sicher, dass alle Schläuche und Rohre korrekt angeschlossen sind und der
Wasserstand des Beckens mindestens 2,5 bis 5 cm oberhalb der Öffnung der Saugleitung liegt.
2. Prüfen Sie die Ventilstellung Ihrer Filteranlage bevor Sie die Pumpe aktivieren.
3. Verbinden Sie den Netzstecker der Pumpe mit der Stromversorgung.
Die Anzeige der Laufzeit blinkt (bei eingesetzer Batterie wird die zuletzt gewählte Laufzeit
angezeigt).
4. Drücken Sie die Taste Timer
37
mehrmals, bis die LED der gewünschten Laufzeit aufleuchtet.
5. Schalten Sie die Pumpe
10
durch Drücken der Taste ON/OFF am Timer
37
ein.
Ab diesem Zeitpunkt läuft die Pumpe und deaktiviert sich automatisch nach der gewählte Laufzeit.
Der Timer aktiviert die Pumpe jeden Tag, zur gleichen Uhrzeit, für dieselbe Laufzeit erneut (Einmal
alle 24 Stunden).
Die Pumpe läuft.
6. Prüfen Sie den Pumpenlauf auf ungewöhnliche Geräusche.
Falls Luft im System ist, entlüften Sie die Anlage erneut.
16

7. Drücken Sie Taste ON/OFF am Timer
37
, um den Pumpenbetrieb manuell zu beenden,
Durch manuelles Beenden wird der Timer deaktiviert.
Die Pumpe ist ausgeschaltet.
Pflegehinweise
Algen, Bakterien und andere Mikroorganismen können durch die Filteranlage nicht gefiltert werden.
-Verwenden Sie zu deren Verhinderung und Entfernung spezielle Wasserpflegemittel, um
hygienisch einwandfreies Wasser zu gewährleisten.
-Lassen Sie sich von einem Fachkundigen beraten und beachten Sie die Dosiermengen.
Wartung
Rückspülvorgang
Der Rückspülvorgang regeneriert den Filter bzw. den Filtersand. Vor der Erstinbetriebnahme und in
regelmässigen Abständen im Betrieb muss der Filtersand durch Rückspülen gereinigt werden.
Bei der Verwendung von Steinbach Filter Balls darf keine Rückspülung durchgeführt
werden. Sollte die Filterleistung nachlassen, empfehlen wir das Waschen der Filter Balls
per Hand. Im Bedarfsfall sind die Filter Balls auszutauschen.
1. Schalten Sie die Pumpe
10
durch Drücken der Taste ON/OFF am Timer
37
aus.
2. Schließen Sie die Rückspülleitung an (siehe Kapitel Rückspülleitung anschließen).
3. Drücken und halten Sie den Ventilhebel
35
am Ventilkopf
1
nach unten.
4. Drehen Sie den Ventilhebel auf die Position "RÜCKSPÜLEN" und lassen ihn los.
Der Hebel rastet an der Position "Rückspülen" ein.
5. Schalten Sie die Pumpe
10
durch Drücken der Taste ON/OFF am Timer
37
ein.
6. Führen Sie den Rückspülvorgang solange durch, bis sauberes Wasser aus der Rückspülleitung
austritt (max. 2 Minuten).
7. Schalten Sie die Pumpe
10
durch Drücken der Taste ON/OFF am Timer
37
aus.
8. Drücken und halten Sie den Ventilhebel
35
am Ventilkopf
1
nach unten.
9. Drehen Sie den Ventilhebel auf die Position "NACHSPÜLEN" und lassen ihn los.
Der Hebel rastet an der Position "Nachspülen" ein.
10. Schalten Sie die Pumpe
10
durch Drücken der Taste ON/OFF am Timer
37
ein.
11. Lassen Sie die Pumpe 20-30 Sekunden laufen, um restliche Rückstände im Ventilkopf zu
entfernen.
12. Schalten Sie die Pumpe
10
durch Drücken der Taste ON/OFF am Timer
37
aus.
Der Ventilkopf steht noch auf Position "Nachspülen", achten Sie darauf den Ventilkopf vor
erneutem Aktivieren der Pumpe in die gewünschte Postion, z.B. "Filtern" zu stellen.
Der Rückspülvorgang ist abgeschlossen.
Filtermedium wechseln
Das eingesetzte Filtermedium (Quarzfiltersand oder Steinbach Filter Balls) sollte, in
Abhängigkeit von der Betriebsdauer und des Verschmutzungsgrades des Gerätes, alle
2-3 Jahre gewechselt werden.
1. Schalten Sie die Pumpe
10
durch Ziehen des Netzsteckers aus.
2. Schließen Sie die Absperrventile oder blockieren Sie den Wasserfluss zu den
Verbindungsschläuchen des Pools.
3. Schrauben Sie den Entleerungsauslass
27
aus dem Boden des Filterkessels
6
.
4. Lassen Sie das Wasser aus dem Filterkessel
6
vollständig über den Entleerungsauslass ab.
5. Schrauben Sie den Entleerungsauslass in den Filterkessel.
6. Demontieren Sie den Spannring
2
, indem Sie die Griffmutter
5
gegen den Uhrzeigersinn
abschrauben.
17
de

7. Legen Sie den Spannring und dessen Schrauben beiseite.
8. Drehen Sie den Filterkessel langsam über Kopf und entleeren den Quarzfiltersand oder die Filter
Balls.
9. Entnehmen Sie die Trennwand
7
.
10. Entnehmen Sie das Filtersieb
8
.
11. Spülen Sie Trennwand und Filtersieb
gründlich unter fließendem Wasser ab.
12. Spülen Sie den Filterkessel mit klarem
Wasser aus.
13. Setzen Sie das Filtersieb ein.
14. Setzen Sie die Trennwand ein.
15. Führen Sie die Schritte im Kapitel
Filterkessel vorbereiten durch.
Das Filtermedium ist gewechselt.
Batterie des Timers austauschen
1. Stellen Sie sicher, dass das Netzkabel der Pumpe vom Stromnetz getrennt ist.
2. Entfernen Sie mit einem Kreuzschlitzschraubendreher PH1 die Schrauben der Abdeckung des
Timers und nehmen Sie die Abdeckung ab.
3. Drücken Sie leicht auf eine der Kanten der Batterie, damit sich diese löst. Entnehmen Sie die
Batterie.
4. Ersetzen Sie die Batterie, siehe Kapitel "Technische Daten".
5. Schrauben Sie die Abdeckung wieder fest.
Die Batterie des Timers ist ausgetauscht.
Reinigung
Reinigen Sie das Gerät ausschließlich mit handelsüblichem Badezimmerreiniger, klarem
Leitungswasser und einem fusselfreiem Tuch. Aggressive Reinigungsmittel können das Gerät
beschädigen. Trocknen Sie das Produkt mit einem fusselfreien Tuch.
Prüfung
Prüfen Sie folgendes vor jedem Gebrauch:
-Sind Schäden am Gerät erkennbar?
-Sind Schäden an den Bedienelementen erkennbar?
-Ist das Zubehör in einwandfreiem Zustand?
-Sind alle Leitungen in einwandfreiem Zustand?
- Sind die Lüftungsschlitze frei und sauber?
Nehmen Sie ein beschädigtes Gerät oder Zubehör nicht in Betrieb. Lassen Sie es durch den Hersteller
oder seinen Kundendienst oder eine qualifizierte Fachkraft überprüfen und reparieren.
Lagerung
Einwintern
Lagern Sie die Filteranlage an einem trockenen und frostfreien Ort (>= +5 °C) ohne
direkte Sonneneinstrahlung.
Lagern Sie das getrocknete Filtermedium immer getrennt vom Filterkessel über den
Winter.
1. Schalten Sie die Pumpe
10
durch Ziehen des Netzsteckers aus.
2. Schließen Sie die Absperrventile oder blockieren Sie den Wasserfluss zu den
Verbindungsschläuchen des Pools.
3. Demontieren Sie die Verbindungsleitungen zum Pool und entleeren Sie die Schläuche.
4. Heben Sie die Pumpe an und entleeren diese über die beiden Anschlüsse.
10
7
8
27
18

5. Entleeren Sie das Filtermedium (siehe Filtermedium wechseln).
Sollten Sie Filter Balls in Verwendung haben, so waschen Sie diese per Handwäsche und lassen
sie vollständig trocknen. Sollten Sie Sand im Einsatz haben, leeren Sie diesen in ein geeignetes
Gefäß (z.B. Eimer) und lagern diesen trocken ein.
6. Spülen Sie die Filteranlage mit Leitungswasser ab.
7. Lassen Sie die Filteranlage vollständig trocknen.
8. Drücken und halten Sie den Ventilhebel
35
am Ventilkopf
1
nach unten.
9. Drehen Sie den Ventilhebel auf die Position "WINTER" und lassen ihn los.
Das Gerät kann eingewintert werden.
Fehlersuche
Problem Mögliche Ursache Problembehebung
Der Druck am Manometer steigt
über 1 bar.
Der Quarzfiltersand ist
verschmutzt.
Führen Sie einen Rückspülvorgang aus
(siehe Kapitel Rückspülvorgang).
Die Filter Balls sind
verschmutzt.
Entnehmen und waschen Sie die Filter
Balls per Handwäsche. Tauschen Sie die
Filter Balls im Bedarfsfall aus.
Luftblasen kommen aus der
Einströmdüse.
Die Pumpe saugt Luft. Kontrollieren Sie alle Schläuche und
Dichtungen auf Dichtheit. Ziehen Sie die
Schlauchschellen nach.
Kontrollieren Sie den Wasserstand im
Pool und füllen Sie gegebenenfalls
Wasser nach, bis die Wasseroberfläche
den Anschluss der Saugleitung
vollständig überragt.
Die Pumpe bekommt zu wenig
Wasser bzw. der Systemdruck ist
zu gering.
Der Wasserstand des Pools ist
zu niedrig.
Erhöhen Sie den Wasserstand des Pools.
Der Vorfilterkorb (wenn
vorhanden) ist verlegt /
verstopft.
Entleeren Sie den Vorfilterkorb.
Die Saugleitung ist verlegt /
verstopft.
Reinigen Sie die Druckleitung.
Die Pumpe läuft nicht an. Die Pumpe hat keinen Strom. Verbinden Sie den Netzstecker der
Pumpe mit der Stromversorgung.
Kontrollieren Sie, ob ggf. der FI-
Schutzschalter ausgelöst hat.
Die Pumpe ist defekt. Wenden Sie sich an den Kundenservice.
Die Pumpe läuft nicht. Der Timer ist eingestellt. Drücken Sie die Taste Timer. Ist die
Pumpe ausgeschaltet, kann die Laufzeit
eingestellt werden. Schalten Sie die
Pumpe ein.
Die externe Zeitschaltuhr ist
eingestellt.
Kontrollieren Sie die Laufzeiten der
externen Zeitschaltuhr.
19
de

Es befindet sich Filtermedium im
Pool
Der Quarzfiltersand wurde
nachgefüllt.
Führen Sie einen Rückspülvorgang aus,
bis das Wasser klar ist. Siehe Kapitel
Rückspülvorgang.
Defekte Filtersiebe im
Filterkessel.
Prüfen Sie die Filtersiebe auf
Beschädigung und ersetzen Sie diese im
Bedarfsfall.
Falls sich die Störung nicht beheben lässt, kontaktieren Sie den auf der letzten Seite angegebenen
Kundendienst.
Technische Daten
Comfort 50
Modell: Comfort 50 Pumpe-Modell : SPS 75-1 T
Artikelnummer: 040200 Pumpe-Artikelnummer: 040916
Kesselgröße: Ø 400 mm / ca. 50 L Pumpe-Montage: auf Grundplatte
Anschlussgröße: Ø 32/38 mm Pumpe-Funktionsprinzip: selbst-saugend
Ausführung: 7-Wege-Ventil mit
Manometer
Pumpe-Timer: integrierter Timer
Umwälzleistung: max. 6.600 L/h Batterie für Timer: Knopfzelle CR2032;
Lithium 3V
Poolgröße (Wasserinhalt): max. 33.000 L Vorfilter: vorhanden
Wassertemperatur: max. 35°C Stromversorgung: 220-240 V~ 50 Hz
Anforderungen
Filtermedium:
Leistung: max. 450 W
Steinbach Filter-Balls: ca. 400 g Fördermenge: max. 8.500 L/h
Quarzfiltersand: ca. 15 kg;
0,7-1,2 mm;
DIN EN 12904
Förderhöhe: max. 9,0 m
Comfort 75
Modell: Comfort 75 Pumpe-Modell : SPS 100-1T
Artikelnummer: 040100 Pumpe-Artikelnummer: 040917
Kesselgröße: Ø 400 mm / ca. 75 L Pumpe-Montage: auf Grundplatte
Anschlussgröße: Ø 32/38 mm Pumpe-Funktionsprinzip: selbst-saugend
Ausführung: 7-Wege-Ventil mit
Manometer
Pumpe-Timer: integrierter Timer
Umwälzleistung: max. 7.800 L/h Batterie für Timer: Knopfzelle CR2032;
Lithium 3V
Poolgröße (Wasserinhalt): max. 40.000 L Vorfilter: vorhanden
Wassertemperatur: max. 35°C Stromversorgung: 220-240 V~, 50 Hz
Anforderungen
Filtermedium:
Leistung: max. 550 W
Steinbach Filter-Balls: ca. 700 g Fördermenge: max. 9.400 L/h
Quarzfiltersand: ca. 25 kg;
0,7-1,2 mm;
DIN EN 12904
Förderhöhe: max. 10,0 m
20
