1� Zu diesem Dokument
– Bitte sorgfältig lesen und aufbewahren!
– Urheberrechtlich geschützt.
Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
– Änderungen, die dem technischen Fortschritt dienen, vorbehalten.
Symbolerklärung
!Warnung vor Gefahren!
Verweis auf Textstellen im Dokument�
2� Allgemeine Sicherheitshinweise
Vor allen Arbeiten am Sensor die Spannungszufuhr unterbrechen!
• Bei der Montage muss die anzuschließende elektrische Leitung spannungsfrei sein.
Daher als Erstes Strom abschalten und Spannungsfreiheit mit einem Spannungsprüfer
überprüfen.
• Bei der Installation des Sensors handelt es sich um eine Arbeit an der Netzspannung.
Sie muss daher fachgerecht nach den landesüblichen Installationsvorschriften und
Anschlussbedingungen durchgeführt werden. (DE- VDE 0100, AT- ÖVE-EN 1,
CH- SEV 1000)
3� IS3360, IS3360 MX, IS345, IS3180 COM1
Bestimmungsgemäßer Gebrauch
– IS3360MX und IS345MX sind zur Deckenmontage im Innenbereich geeignet.
– IS3360 und IS345 sind zur Deckenmontage im Innen- und Außenbereich geeignet.
– IS3180 ist zur Wandmontage im Innen- und Außenbereich geeignet.
– Die Unterputz-Varianten sind nur zur Montage im Innenbereich geeignet.
Der Bewegungsmelder ist mit Pyro-Sensoren ausgestattet, die die unsichtbare
Wärmestrahlung von sich bewegenden Körpern (Menschen, Tieren, etc.) erfassen.
Diese registrierte Wärmestrahlung wird elektronisch umgesetzt, und ein angeschlos-
sener Verbraucher (z. B. eine Leuchte) wird eingeschaltet. Durch Hindernisse, wie z. B.
Mauern oder Glasscheiben wird keine Wärmestrahlung erkannt, es erfolgt also auch keine
Schaltung.
Alle Funktionseinstellungen können optional über die Fernbedienungen RC5, RC8 sowie
die Smart Remote vorgenommen werden. (➔"7�Zubehör")
!
...
DE

16 17

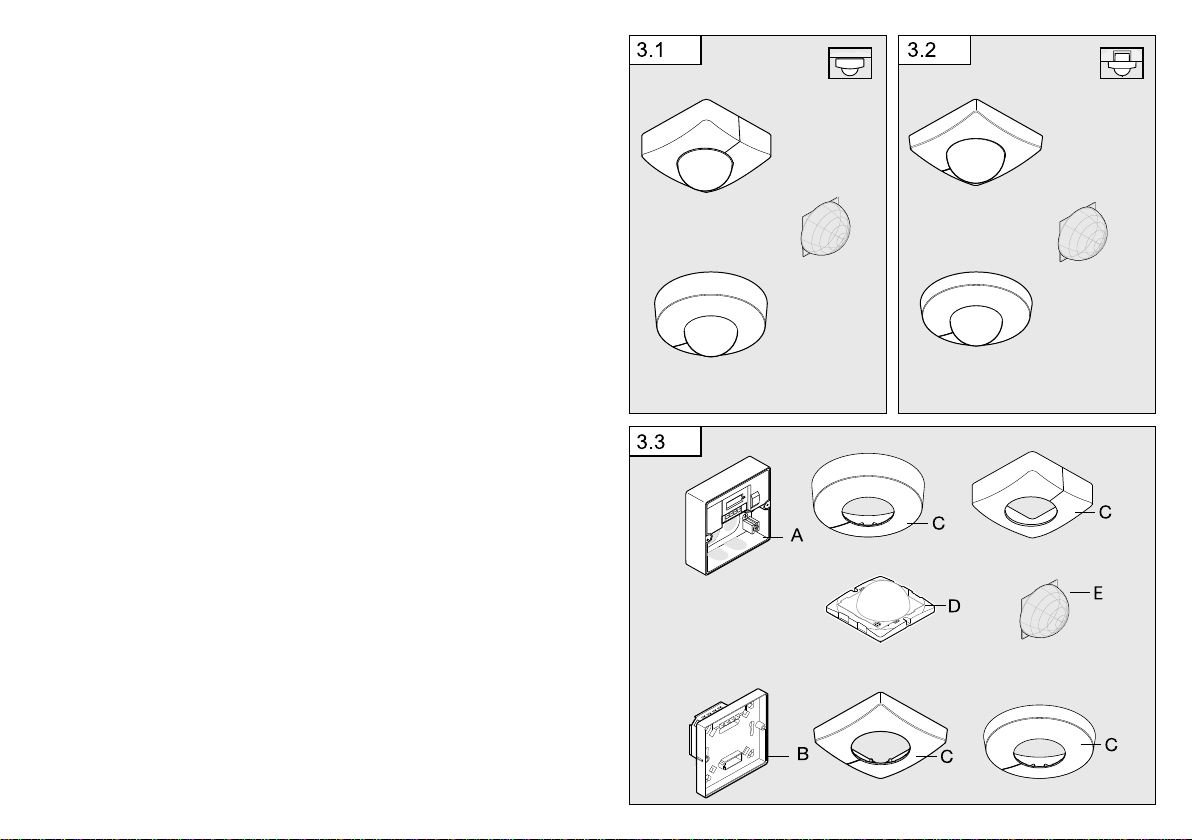

Lieferumfang Unterputzmontage (Abb� 3�1)
Lieferumfang Aufputzmontage (Abb� 3�2)
Geräteübersicht (Abb� 3�3)
ALastmodul Zuleitung Aufputz
BLastmodul Zuleitung Unterptuz
CDesignblende rund oder eckig
DSensormodul
EAbdekschale

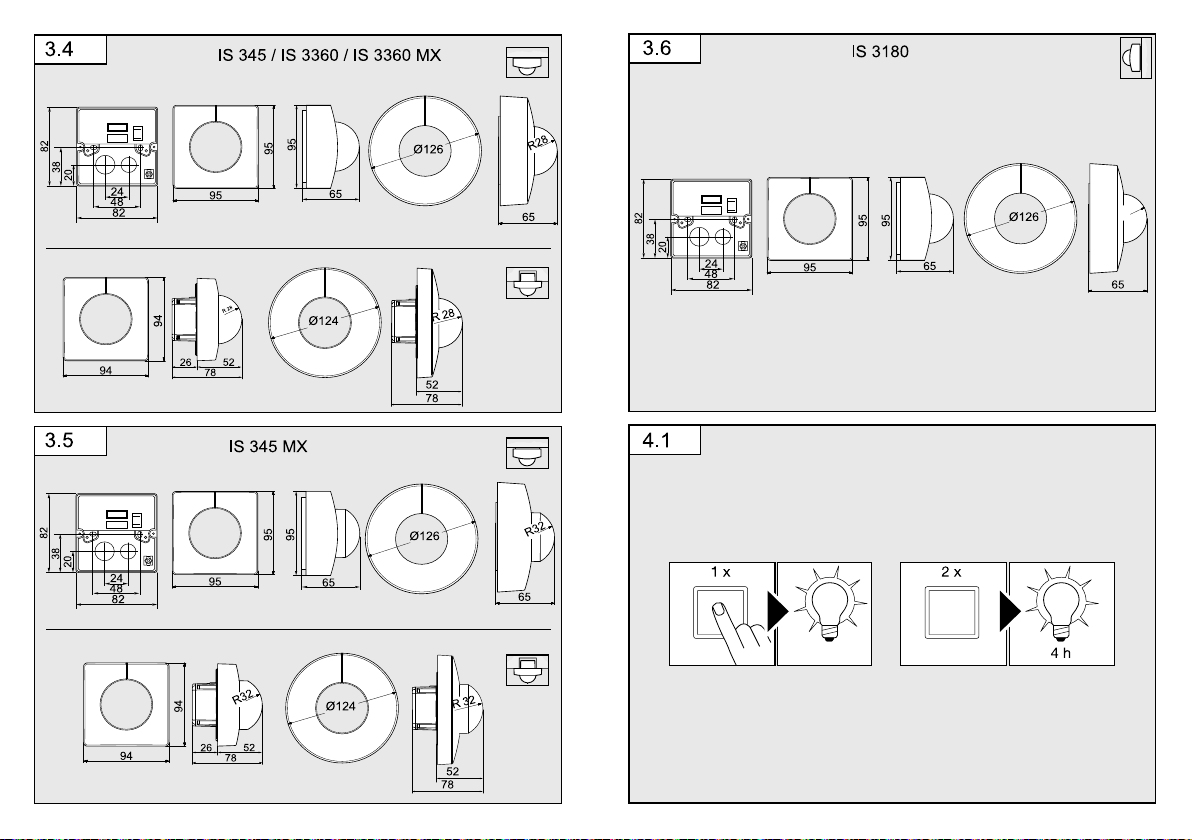

Produktmaße
Aufputz/Unterputz (Abb� 3�4) IS3360 IS, IS3360 MX, IS345
Aufputz/Unterputz (Abb� 3�5) IS345 MX
Aufputz/Wandmontage (Abb� 3�6) IS3180
4� Elektrische Installation
Der Montageort sollte mindestens 50cm von einer anderen Leuchte entfernt sein,
da Wärmestrahlung zur Auslösung des Systems führen kann.
Zur Montage des IS3180 ist optional ein Eckwandhalter (Art.-Nr. 648015 schwarz oder
035174 weiß) erhältlich.
Die Netzzuleitung besteht aus einem 3-adrigen Kabel:
L= Phase (meistens schwarz, braun oder grau)
N= Nullleiter (meistens blau)
PE = Schutzleiter (grün/gelb)
= Geschaltete Phase (meistens schwarz, braun oder grau)
Hinweis Dauerlichtfunktion (Abb� 4�1):
In den Netzzuleitung kann ein Netzschalter zum Ein- und Ausschalten montiert sein. Für
die Funktion Dauerlicht ist dies Voraussetzung (➔"6�Funktion")
Bei Beschädigung der Dichtgummis müssen die Önungen zur Kabeldurchführung mit
einem Doppelmembranstutzen M16 bzw. M20 (mind. IP54) abgedichtet werden.
Zur Wandmontage des IS3180 ist neben den Dichtgummies ein Kondenswasserloch
angedeutet (Ø 5mm Bohrer). Dies muss bei Bedarf geönet werden.

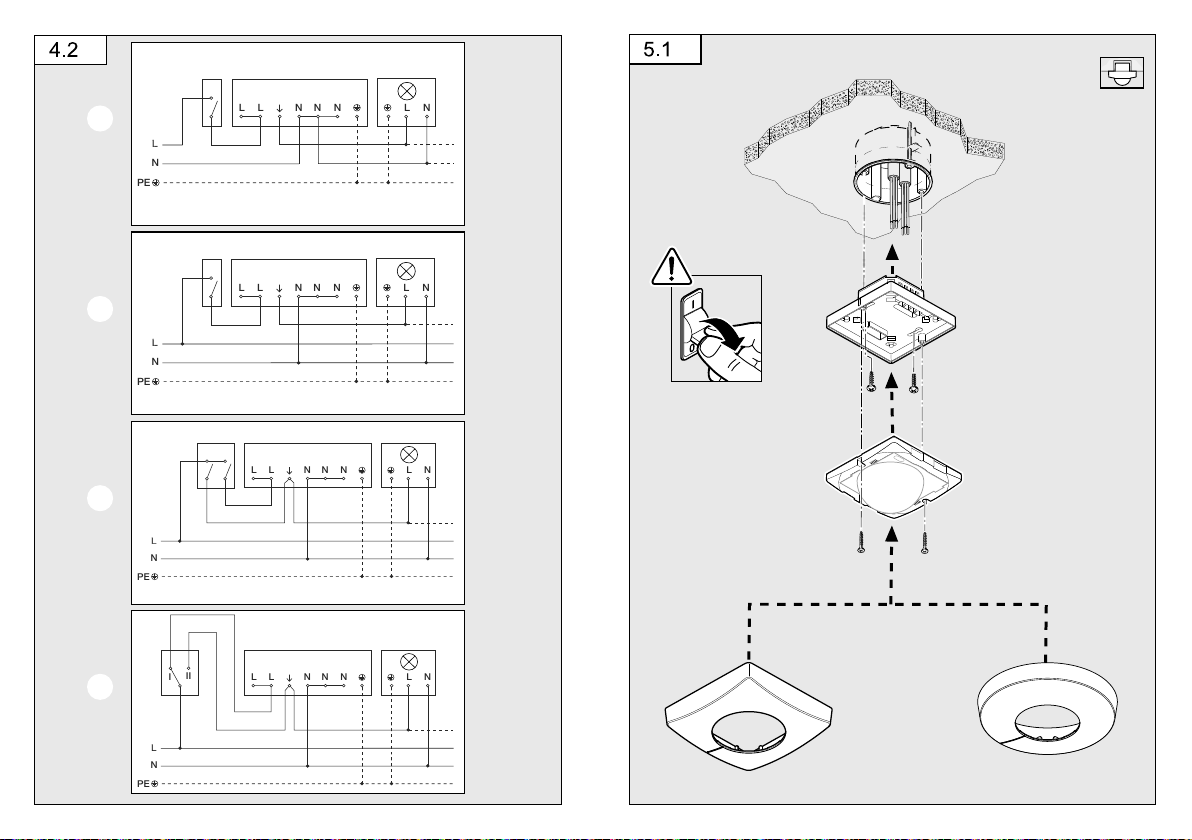

Anschlussbeispiele (Abb� 4�2)
aLeuchte ohne vorhandenen Nullleiter
bLeuchte mit vorhandenem Nullleiter
cAnschluss über Serienschalter für Hand- und Automatik-Betrieb
dAnschluss über einen Wechselschalter für Dauerlicht- und Automatik-Betrieb
Stellung I:Automatik-Betrieb Stellung II:Hand-Betrieb Dauerbeleuchtung
Achtung:
Ein Ausschalten der Anlage ist nicht möglich, lediglich der Wahlbetrieb zwischen Stellung
I und Stellung II.
a) Verbraucher, Beleuchtung max. 2000 W (siehe Technische Daten)
b) Anschlussklemmen des Sensors
c) Hausinterner Schalter
d) Hausinterner Serienschalter, Hand, Automatik
e) Hausinterner Wechselschalter, Automatik, Dauerlicht
Parallelschalten mehrerer Sensoren (o� Abb�)
Hierbei ist zu beachten, dass die maximale Anschlussleistung eines Sensors
nicht überschritten wird. Außerdem müssen alle Geräte an der selben Phase
angeschlossen werden. Es können bis zu 10 Sensoren parallelgeschaltet werden.
Hinweis:
Zwischen zwei Sensoren darf die Kabellänge max. 50m betragen.
5� Montage
• Alle Bauteile auf Beschädigungen prüfen.
• Bei Schäden das Produkt nicht in Betrieb nehmen.
• Geeigneten Montageort unter Berücksichtigung der Reichweite und
Bewegungserfassung vornehmen.
Montageschritte Unterputz-Zuleitung (Abb� 5�1)
Montageschritte Aufputz-Zuleitung (Abb� 5�2)
IS3360, IS3360 MX Highbay, IS345, IS345Highbay
Montageschritte Unterputz-Zuleitung (Wandmontage) IS3180 (Abb� 5�3)
• Stromversorgung abschalten.
• Designblende vom Sensormodul trennen.
• Sensormodul vom Lastmodul trennen.
• Netzanschluss vornehmen.
– Aufputz-Zuleitung (Abb� 5�4)
– Unterputz-Zuleitung (Abb� 5�5)
• Befestigungsschrauben einsetzen und Lastmodul montieren.
Reichweitenbegrenzung
Je nach Bedarf kann der Erfassungsbereich optimal eingestellt werden.
–Durch Justierung der Linse. (Abb� 5�8/5�10)
–Durch Verwendung der Abdeckschale. (Abb� 5�11)
Hinweis:
Für die Reichweitenbegrenzung muss das Sensormodul vom Lastmodul getrennt werden.
DE

18 19
• Zum Einstellen der gewünschten Reichweite, die Schrauben lösen oder komplett
entfernen.
• Linse in den gewünschten Bereich schieben.
• Die beiliegende Abdeckschale dient dazu, beliebig viele Linsensegmente abzudecken
bzw. die Reichweite individuell zu verkürzen.
• Im Anschluss die Linse mit den Schrauben fixieren.

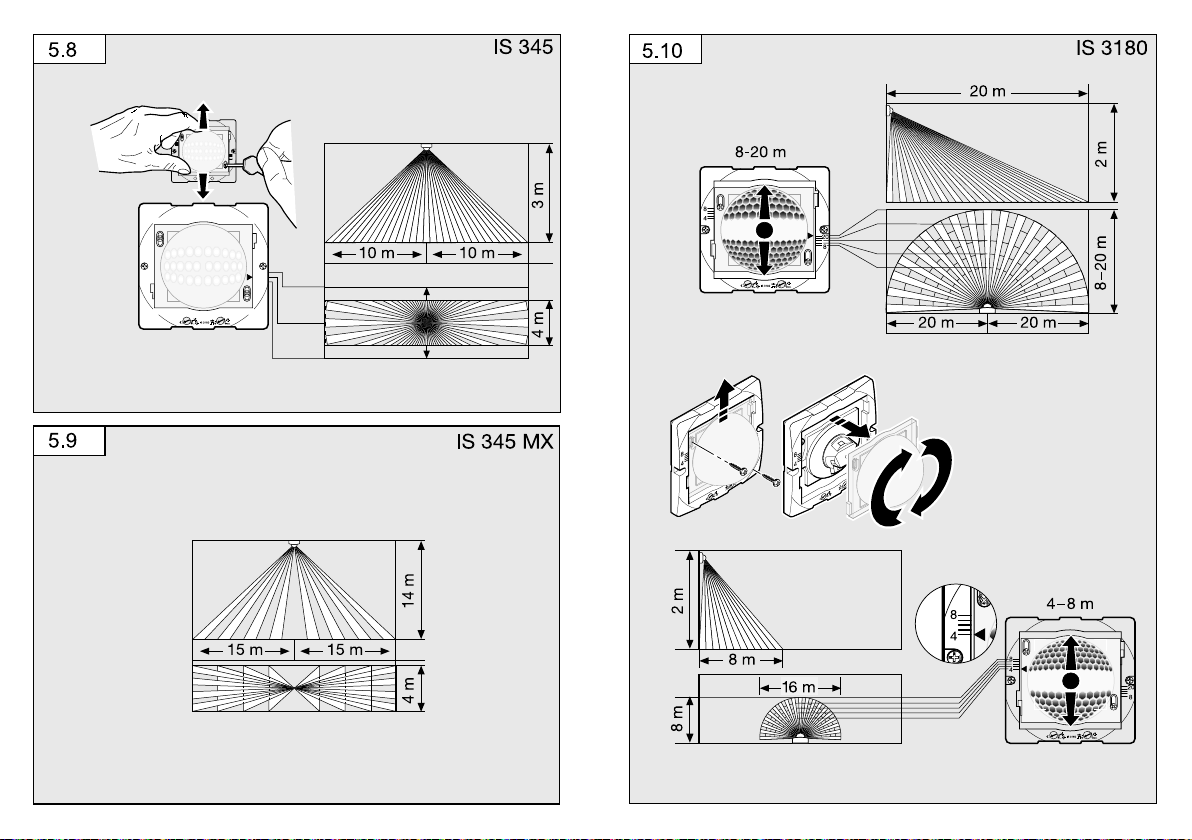

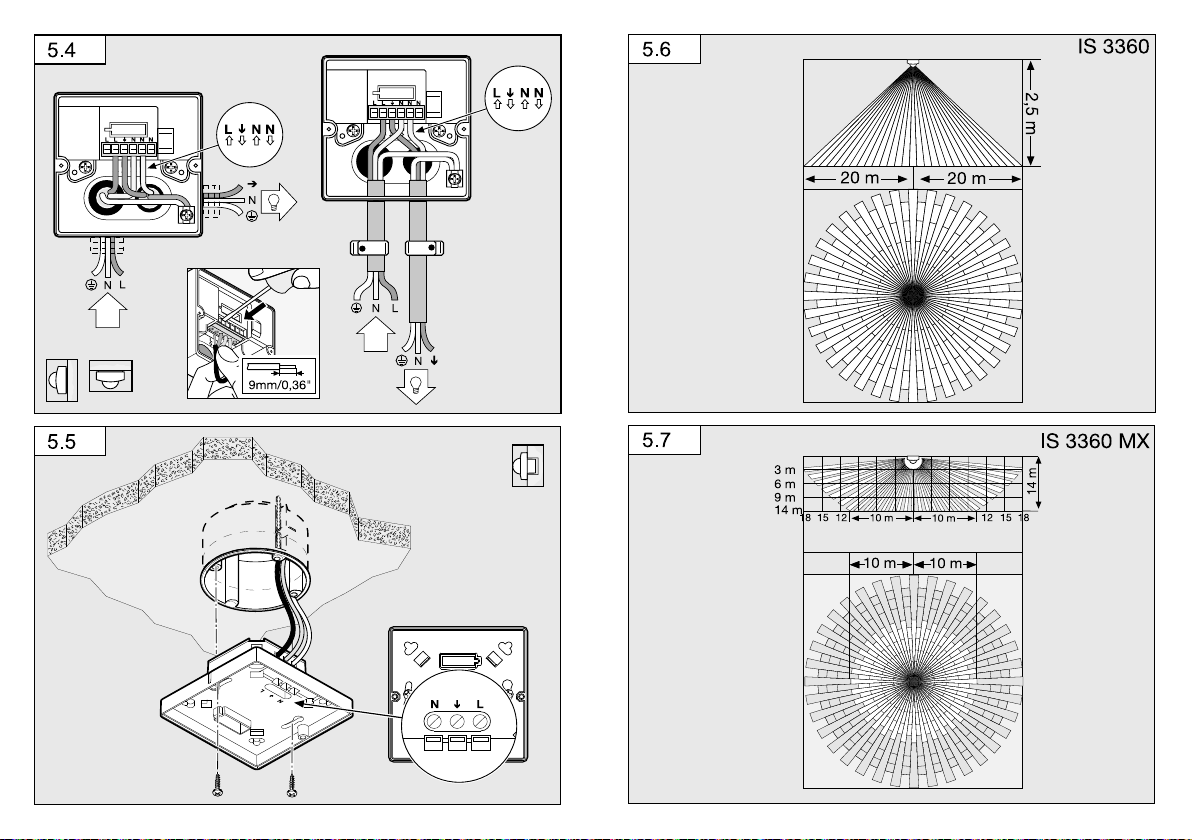

Erfassungsbereich/Reichweite
IS3360 (Abb� 5�6) IS345 (Abb� 5�8)
IS3360 MX (Abb� 5�7) IS345 MX (Abb� 5�9)
IS3180 (Abb� 5�10)
Hinweis:
Werkseitig sind 20 m voreingestellt.
• Sensor- und Lastmodul zusammenstecken und verschrauben.
• Stromversorgung einschalten�
• Funktionseinstellungen vornehmen. (➔"6� Funktion")
• Designblende aufstecken.
6� Funktion/Bedienung
Werkseinstellungen
Dämmerungseinstellung: 1000Lux
Zeiteinstellung: 5s
Dämmerungseinstellung (Abb� 6�1)
Die gewünschte Ansprechschwelle des Sensors kann stufenlos von ca. 2 bis 1000Lux
eingestellt werden.
Einstellregler bedeutet Dämmerungsbetrieb ca. 2Lux.
Einstellregler bedeutet Tageslichtbetrieb/helligkeitsunabhängig.
Teach-Modus
Bei gewünschten Lichtverhältnissen, an denen der Sensor zukünftig bei Bewegung ein-
schalten soll, ist der Regler auf zu stellen. Nach 10Sekunden wird der so gemessene
Wert der Umgebungshelligkeit gespeichert. Gleichzeitig wird die Last abgeschaltet.
Blendschutz
Dieses Produkt ist mit einem integrierten Blendschutz ausgestattet. Dieser versetzt den
Sensor bei Blendung durch Fremdlicht für 60Sekunden in eine helligkeitsunabhängige
Sensorauswertung. (➔"12� Betriebsstörungen")
Präsenzmelder-Ausschaltlogik
Nach Überschreiten des eingestellten Dämmerungswertes, wird der angeschlossene
Verbraucher abgeschaltet.
Zeiteinstellung (Abb� 6�1)
Die gewünschte Leuchtdauer der angeschlossenen Lampe kann stufenlos von ca.
5 Sekunden bis max. 15 Minuten eingestellt werden. Durch jede erfasste Bewegung vor
Ablauf dieser Zeit wird die Zeituhr erneut gestartet.
Impulsfunktion
Mit der Impulsfunktion wird der Ausgang für 2Sekunden eingeschaltet (z.B. für
Treppenhausautomat). Anschließend befindet sich der Sensor in einer 8-sekündigen
Totzeit.
Hinweis:
Wird über den Regler die Impulsfunktion eingestellt, ist eine Zeiteinstellung über die Fern-
bedienung nicht möglich.
Montage-
höhe 20 m Linse 8 m Linse
Einstellstufe tangential radial Einstellstufe tangential radial
1,5 m 8 5 m 2,5 m 4 3 m 2,0 m
– 6 m 2,5 m – 5 m 2,5 m
– 7 m 3,0 m – 6 m 3,0 m
– 8 m 3,0 m – 7 m 3,0 m
20 12 m 4,5 m 8 9 m 3,5 m
2,0 m 8 5 m 2,5 m 4 4 m 3,0 m
– 6 m 3,0 m – 5 m 3,0 m
– 7 m 3,5 m – 6 m 3,0 m
– 10 m 4,0 m – 8 m 3,0 m
20 20 m 4,5 m 8 8 m 3,5 m
2,5 m 8 6 m 3,0 m 4 5 m 3,0 m
– 8 m 4,0 m – 7 m 3,5 m
– 10 m 5,0 m – 8 m 3,5 m
– 13 m 5,0 m – 9 m 4,0 m
20 20 m 4,0 m 8 10 m 3,5 m
3,0 m 8 8 m 4,0 m 4 5 m 3,0 m
– 9 m 4,5 m – 6 m 3,0 m
– 12 m 5,0 m – 8 m 4,0 m
– 17 m 4,0 m – 10 m 4,5 m
20 20 m 4,0 m 8 13 m 5,5 m
Montagehöhe Reichweite (Tangential)
14m 30 m×4
10m 25 m×4
8m 20 m×4
6m 15 m×4
4m 10 m×4
Montagehöhe Reichweite (Tangential)
14m 10m
9m 14m
6m 16m
2,8m 18m
DE

20 21
Dauerlichtfunktion (Abb� 4�1)
Wird ein Netzschalter in die Netzzuleitung montiert, sind neben dem einfachen
Ein- und Ausschalten folgende Funktionen möglich:
Wichtig: Das mehrmalige Betätigen des Schalters sollte schnell hintereinander
erfolgen (im Bereich 0,5-1 Sekunden).
Sensorbetrieb
1) Licht einschalten (wenn Leuchte AUS): Schalter 1×AUS und AN.
Sensor bleibt für die eingestellte Zeit an.
2) Licht ausschalten (wenn Leuchte AN): Schalter 1×AUS und AN.
Sensor geht aus bzw. in den Sensorbetrieb über.
Dauerlichtbetrieb
1) Dauerlicht einschalten:
Schalter 2×AUS und AN. Der Sensor wird für 4Stunden auf Dauerlicht gestellt (rote
LED leuchtet hinter der Linse). Anschließend geht er automatisch wieder in den Sensor-
betrieb über (rote LED aus).
2) Dauerlicht ausschalten:
Schalter 1×AUS und AN. Sensor geht aus bzw. in den Sensorbetrieb über.
LED Funktion
–Normalbetrieb: LED bleibt aus
–Testbetrieb: LED leuchtet bei detektierter Bewegung
–Fernbedienung: LED blinkt ca. 10 mal pro Sekunde
–Dauer AN/AUS: LED leuchtet
7� Zubehör (optional)
Nutzer Fernbedienung RC5 EAN 4007841 592806
Zusatzfunktion RC5
–Licht AN/AUS 4 h
–User-Reset
–100 h burn in, 4 h Licht AN ≥ 5 s drücken
Service Fernbedienung RC8 EAN 4007841 559410
Zuatzfunktionen RC8
–Zeiteinstellung CH1
–Test- / Normbetrieb
–Dämmerungseinstellung
–Nachtbetrieb
–Tageslichtbetrieb
–Teach-IN
–Reset
Smart Remote EAN 4007841 009151
–Steuerung per Smartphone oder Tablet
–Ersetzt die Fernbedienungen RC5 und RC8
–Passende App laden und per Bluetooth verbinden
–Erkennen des Sensors und Auslesen der Parameter
Zusatzfunktionen Smart Remote
–Zeiteinstellung: 5 s - 60 min
–Dämmerungseinstellung: 2-1000Lux
–Initialzustand; Verhalten nach Anlegen der Versorgungsspannung Licht AN/AUS
–Burn in
–Sensor
Detaillierte Beschreibungen in den Bedienungsanleitungen der jeweiligen Fernbedienung.
8� Betrieb/Pflege
Der Infrarot-Sensor eignet sich zur automatischen Schaltung von Licht. Für spezielle
Einbruchalarmanlagen ist das Gerät nicht geeignet, da die hierfür vorgeschriebene Sa-
botagesicherheit fehlt. Witterungseinflüsse können die Funktion des Bewegungsmelders
beeinflussen. Bei starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlaus-
lösung kommen, da die plötzlichen Temperaturschwankungen nicht von Wärmequellen
unterschieden werden können. Die Erfassungslinse kann bei Verschmutzung mit einem
feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.
9� Entsorgung
Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten
Wiederverwertung zugeführt werden.
Werfen Sie Elektrogeräte nicht in den Hausmüll!
Nur für EU-Länder:
Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und
ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte
getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
10� Herstellergarantie
Herstellergarantie für Unternehmer, wobei Unternehmer eine natürliche oder juristische
Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in
Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.
DE

22 23
IS3180 IS3360/IS3360MX IS345 IS345MX
Abmessungen
(L×B×H) Aufputz rund Ø Aufputz eckig
Unterputz rund Ø
Unterputz eckig
126×65mm
95×95×65mm
124×78mm
94×94×78mm
Leistung Glüh-/Halogenlampenlast
Leuchtstofflampen EVGs
Leuchtstofflampen unkompensiert
Leuchtstofflampen reihenkompensiert
Leuchtstofflampen parallelkompensier
Niedervolt-Halogenlampen
LED < 2 W
2 W < LED < 8 W
LED > 8 W
Kapazitive Belastung
2000 W
1500 W
1000 VA
400 VA
400 VA
2000 VA
100 W
300 W
600 W
176 μF
Netzanschluss 220-240 V, 50/60 Hz, max. 2,5 mm2
Erfassungswinkel 180° mit 90°
Önungswinkel 360° mit 180° Önungswinkel 180° mit 45° Önungswinkel 180° mit 45° Önungswinkel
Reichweiten Grund-
einstellung 1:
max. 8-20 m
tangential;
temperatur-
stabilisiert
Grund-
einstellung 2:
max. 4-8m;
temperatur-
stabilisiert
+ Feinjustierung
durch Verschie-
ben der Linse
und Abdeck-
schalen
IS3360
max. 20 m
tangential;
temperatur-
stabilisiert
IS3360 MX
max. 18m;
temperatur-
stabilisiert
+ Feinjustierung
durch Abdeck-
schalen
max. 23×6m
(tangential),
max. 12×6 m
(radial);
temperatur-
stabilisiert
+ Feinjustierung
durch Abdeck-
schalen
max. 30×4m
(tangential) bei
14m Montage-
höhe;
temperatur-
stabilisiert
+ Feinjustierung
durch Abdeck-
schalen
Erfassungs-
ebenen 7 11 5 5
Schaltzonen 448 1416 280 120
Zeiteinstellung 5s - 15min + Impuls-Modus (ca. 2s)
Dämmerungs-
einstellung 2-1000Lux + Teach-Modus
Dauerlicht schaltbar (4 h)
Schutzart Aufputz: IP54 Unterputz: IP20
Temperatur-
bereich -20 °C bis + 50 °C
Herstellergarantie der STEINEL Vertrieb GmbH,
Dieselstraße 80-84, 33442 Herzebrock-Clarholz
Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir
als Hersteller Ihnen als Kunde gerne eine unentgeltliche Garantie gemäß den nachstehen-
den Bedingungen:
Wir leisten Garantie durch kostenlose Behebung der Mängel (nach unserer Wahl: Reparatur
oder Austausch mangelhafter Teile ggf. Austausch durch ein Nachfolgemodell oder Erstel-
lung einer Gutschrift), die nachweislich innerhalb der Garantiezeit auf einem Material- oder
Herstellungsfehler beruhen.
Die Garantiezeit für
• Sensorik / Außenleuchten / Innenleuchten beträgt: 5 Jahre und beginnt mit dem Kauf-
datum des Produktes.
Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel.
Darüber hinaus ist die Garantie ausgeschlossen:
• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen
oder Mängeln am STEINEL-Produkt, die auf gebrauchsbedingtem oder sonstigem natürli-
chem Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missach-
tung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig
vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder
Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,
• wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung
erfolgt sind,
• wenn Anbau und Installation nicht gemäß den Installationsvorschriften von STEINEL
ausgeführt wurden,
• bei Transportschäden oder -verlusten.
Diese Herstellergarantie lässt Ihre gesetzlichen Rechte unberührt. Die hier beschriebenen
Leistungen gelten zusätzlich zu den gesetzlichen Rechten und beschränken oder ersetzen
diese nicht.
Die Garantie gilt für sämtliche STEINEL-Produkte, die in Deutschland gekauft und verwendet
werden. Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten
Nationen über Verträge über den internationalen Warenkauf (CISG).
Geltendmachung
Wenn Sie Ihr Produkt reklamieren wollen, senden Sie es bitte vollständig und frachtfrei mit
dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung
enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL Vertrieb GmbH
– Reklamationsabteilung –, Dieselstraße 80-84, 33442 Herzebrock-Clarholz.
Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garan-
tiezeit sorgfältig aufzubewahren. Für Transportkosten und -risiken im
Rahmen der Rücksendung übernehmen wir keine Haftung.
11� Technische Daten
HERSTELLER
1
3
JAHR
DEU
GARANTIE
5
HERSTELLER
GARANTIE
HERSTELLER
GARANTIE
DE

24 25
Störung Ursache Abhilfe
Sensor schaltet
unerwünscht ein
n Wind bewegt Bäume
und Sträucher im
Erfassungsbereich
n Erfassung von Autos
auf der Straße
n Sonnenlicht fällt auf die
Linse
n plötzliche Temperatur-
veränderung durch
Witterung (Wind,
Regen, Schnee) oder
Abluft aus Ventilatoren,
offenen Fenstern
n Blendschutz aktiv
n Sensor in der Nähe von
WLAN oder anderen
Funkquellen
n Bereich umstellen
n Bereich umstellen
n Sensor geschützt
anbringen oder Bereich
umstellen
n Bereich verändern,
Montageort verlegen
n manuelles Schalten über
Taster/Schalter
n keine Bewegung in-
nerhalb der eingestell-
ten Nachlaufzeit + 60 s
(Blendschutz)
n mindestens 2 m von
der Funkquelle entfernt
installieren
LED blinkt 1×pro 15 s n zu große Last
angeschlossen
n Last verkleinern oder
Schütz verwenden
Störung Ursache Abhilfe
Sensor ohne Spannung n Sicherung defekt, nicht
eingeschaltet, Leitung
unterbrochen
n Kurzschluss
n neue Sicherung, Netz-
schalter einschalten,
Leitung mit Spannungs-
prüfer überprüfen
n Anschlüsse überprüfen
Sensor schaltet nicht ein n bei Tagesbetrieb,
Dämmerungseinstellung
steht auf Nachtbetrieb
n Glühlampe defekt
n Netzschalter AUS
n Sicherung defekt
n Erfassungsbereich nicht
gezielt eingestellt
n neu einstellen
n Glühlampe austauschen
n einschalten
n neue Sicherung, evtl.
Anschluss überprüfen
n neu justieren
Sensor schaltet nicht aus n dauernde Bewegung im
Erfassungsbereich
n geschaltete Leuchte
befindet sich im
Erfassungsbereich
und schaltet durch
Temperaturverände-
rung neu
n geschaltete Leuchte
befindet sich im Dauer-
licht-Betrieb (LED an)
n Bereich kontrollieren
und evtl. neu justieren,
bzw. abdecken
n Bereich ändern bzw.
abdecken
n Dauerlichtbetrieb
deaktivieren
Sensor schaltet immer
EIN/AUS
n geschaltete Leuchte
befindet sich im Erfas-
sungsbereich
n Tiere bewegen sich im
Erfassungsbereich
n Bereich umstellen
bzw. abdecken,
Abstand vergrößern
n Bereich umstellen,
bzw. abdecken
Sensor-Reichweiten-
veränderung
n andere Umgebungs-
temperaturen
n Erfassungsbereich
durch Abdeckschalen
genau einstellen
12� Betriebsstörungen
DE

26 27
GB
1� About this document
– Please read carefully and keep in a safe place.
– Under copyright.
Reproduction either in whole or in part only with our consent.
– Subject to change in the interest of technical progress.
Symbols
!Hazard warning!
... Reference to other information in the document�
2� General safety precautions
Disconnect the power supply before attempting any work on the sensor�
• During installation, the electric power cable to be connected must not be live.
Therefore, switch o the power first and use a voltage tester to make sure the
wiring is o-circuit.
• Installing the sensor involves work on the mains power supply. This work must
therefore be carried out professionally in accordance with national wiring regula-
tions and electrical operating conditions. ((DE- VDE 0100, AT- ÖVE-EN 1,
CH- SEV 1000)
3� IS3360, IS3360 MX, IS345, IS3180 COM1
Proper use
– IS3360MX and IS345MX are suitable for indoor ceiling mounting.
– IS3360MX and IS345MX are suitable for indoor- and outdoor ceiling mounting.
– IS3180 is suitable for wall mounting indoors and outdoors.
– The concealed versions are only suitable for installing indoors.
The motion detector is equipped with pyro sensors that detect the invisible heat
emitted from moving objects (people, animals etc.). The heat detected in this way
is converted electronically into a signal that switches a connected load ON (e.g. a
light). Heat is not detected through obstacles, such as walls or panes of glass. Heat
radiation of this type will, therefore, not trigger the sensor.
!
Optionally, all function settings can be made via the RC5, RC8 remote controls
as well as the Smart Remote. (➔"7�Accessories")
Package contents for concealed installation (Fig� 3�1)
Package contents for surface-mounted installation (Fig� 3�2)
Product components (Fig� 3�3)
ALoad module, power supply lead, surface-mounted
BLoad module, power supply lead, concealed installation
CDesigner trim, round or square
DSensor module
EHalf-round clip-on shroud
Product dimensions
Surface-mounted / concealed (Fig� 3�4)
IS3360 IS, IS3360 MX, IS345
Surface-mounted / concealed (Fig� 3�5)
IS345 MX
Surface-mounted / wall-mounted (Fig� 3�6)
IS3180
4� Electrical installation
The mounting location should be at least 50cm away from other lights because
heat radiated from these may activate the system.
An optional corner wall mount (product no. 648015 black or 035174 white) is
available for mounting the IS3180.
The supply lead consist of three wires:
L= phase conductor (usually black, brown or grey)
N= neutral conductor (usually blue)
PE = protective-earth conductor (green/yellow)
= switched phase conductor (usually black, brown or grey)
Note on manual override function (Fig� 4�1):
A power switch for switching ON and OFF can be installed in the mains supply lead.
This is a prerequisite for the manual override function (➔"6�Function")
If the rubber seal is damaged, the cable entry openings must be sealed with an M16
or M20 (at least IP54) double seal cable gland.
GB

28 29
For mounting the IS3180 on the wall, a condensation water drainage hole (Ø 5 mm
drill bit) is marked next to the rubber seal. This must be opened if necessary.
Connection examples (Fig� 4�2)
aLight without neutral conductor
bLight with neutral conductor
cConnection by means of two-circuit single-interruption switch for
manual and automatic operation
dConnection via two-way switch for manual override and automatic operation
Setting I: Automatic operation
Setting II: Manual operation, light permanently ON
Note:
The system cannot be switched OFF, it is only possible to select operation
via setting I or II.
a) Load, lighting max. 2000 W (refer to Technical specifications)
b) Sensor connection terminals
c) Indoor switch
d) Indoor two-circuit single-interruption switch, manual, automatic
e) Indoor two-way switch, automatic, light permanently ON
Connecting several sensors in parallel (not illustrated)
In this case, it is important not to exceed a sensor's maximum connected rating. In
addition, all units must be connected to the same phase. As many as 10 sensors can
be connected in parallel.
Note:
The cable between two sensors must be no more than 50 m in length.
5� Mounting
• Check all components for damage.
• Do not use the product if it is damaged.
• Select an appropriate mounting location, taking the reach and motion detection
into consideration.
Procedure for installing concealed power supply lead (Fig� 5�1)
Procedure for installing surface-mounted power supply lead (Fig� 5�2)
IS3360, IS3360 MX Highbay, IS345, IS345Highbay
Procedure for installing concealed power supply lead (wall mounting) IS3180
(Fig� 5�3)
• Switch OFF power supply.
• Detach designer trim from sensor module.
• Disconnect sensor module from the load module.
• Connect to mains power supply.
– Surface-mounted power supply lead (Fig� 5�4)
– Concealed power supply lead (Fig� 5�5)
• Insert fastening screw and mount load module.
Limiting reach
The detection zone can be optimised to suit requirements.
–By adjusting the lens. (Fig� 5�8 / 5�10)
–By using the half-round clip-on shroud. (Fig� 5�11)
Note:
To limit reach, the sensor module must be detached from the load module.
• To activate the required reach, undo the screws or completely remove them.
• Move lens into required zone.
• The half-round clip-on shroud provided can be used for masking out any number
of lens segments to shorten reach as required.
• Afterwards, fix the lens in place with the screws.
Detection zone/reach
IS3360 (Fig� 5�6)
IS3360 MX (Fig� 5�7)
Mounting height Reach (tangential)
14m 10m
9m 14m
6m 16m
2.8m 18m
IS345 (Fig� 5�8)
IS345 MX (Fig� 5�9)
Mounting height Reach (tangential)
14m 30 m×4
10m 25 m×4
8m 20 m×4
6m 15 m×4
4m 10 m×4
GB

30 31
IS3180 (Fig� 5�10)
Note:
The factory setting is 20 m
• Fit sensor and load module together and screw into place.
• Switch ON power supply�
• Set functions. (➔"6� Function")
• Fit designer trim.
6� Function / operation
Factory settings
Twilight level: 1000 lux
Time setting: 5 s
Twilight setting (Fig� 6�1)
The chosen sensor response threshold is infinitely adjustable from approx. 2-1000lux.
Control dial means twilight mode at approx. 2lux.
Control dial means daylight operation / independent of ambient light level.
Teach mode
The control must be set to at the level of light at which you want the sensor to
respond to movement from now on. The level of ambient brightness measured in this
way will be saved after 10seconds. The load is deactivated during this period.
Mounting
height 20 m lens 8 m lens
Setting level tangential radial Setting level tangential radial
1.5 m 8 5 m 2.5 m 4 3 m 2.0 m
– 6 m 2.5 m – 5 m 2.5 m
– 7 m 3.0 m – 6 m 3.0 m
– 8 m 3.0 m – 7 m 3.0 m
20 12 m 4.5 m 8 9 m 3.5 m
2.0 m 8 5 m 2.5 m 4 4 m 3.0 m
– 6 m 3.0 m – 5 m 3.0 m
– 7 m 3.5 m – 6 m 3.0 m
– 10 m 4.0 m – 8 m 3.0 m
20 20 m 4.5 m 8 8 m 3.5 m
2.5 m 8 6 m 3.0 m 4 5 m 3.0 m
– 8 m 4.0 m – 7 m 3.5 m
– 10 m 5.0 m – 8 m 3.5 m
– 13 m 5.0 m – 9 m 4.0 m
20 20 m 4.0 m 8 10 m 3.5 m
3.0 m 8 8 m 4.0 m 4 5 m 3.0 m
– 9 m 4.5 m – 6 m 3.0 m
– 12 m 5.0 m – 8 m 4.0 m
– 17 m 4.0 m – 10 m 4.5 m
20 20 m 4.0 m 8 13 m 5.5 m
Dazzle guard
This product is equipped with an integrated dazzle guard. If blinded by extraneous
light, this puts the sensor into a brightness-related evaluation mode for 60seconds.
(➔"12� Troubleshooting")
Presence detector switch-o logic
The load connected is switched OFF once the selected light level is exceeded.
Time setting (Fig� 6�1)
The time you want the connected lamp to stay ON for is infinitely adjustable from
approx. 5 seconds of a maximum of 15 minutes. Any movement detected before this
time elapses will restart the timer.
Pulse function
The pulse function activates the output for 2 seconds (e.g. for staircase lighting time
switches). The sensor will then be in a dead time for 8 seconds.
Note:
If the pulse function is selected via the controller, time cannot be set via remote
control.
Manual override function (Fig� 4�1)
If a mains switch is installed in the mains supply lead, the following functions are
available in addition to simply switching ON and OFF:
Important: The switch should be actuated in rapid succession (in the 0.5 - 1 s range).
Sensor mode
1) Switch light ON (when light is OFF): switch ON and OFF once.
Sensor stays ON for the period selected.
2) Switch light OFF (when light is ON): switch ON and OFF once.
Sensor goes out or switches to sensor mode.
Manual override
1) Activate manual override:
Switch ON and OFF twice. The sensor is set to stay ON for 4 hours (red LED lights
up behind the lens). Then it returns automatically to sensor mode (red LED OFF).
2) Deactivate manual override:
Switch ON and OFF once. Sensor goes out or switches to sensor mode.
LED function
–Normal mode: LED stays OFF
–Test mode: LED lights up on detecting movement
–Remote control: LED flashes approx. 10 times per second
–Permanently ON/OFF: LED lit
GB

32 33
7� Accessories (optional)
User remote control RC5 EAN 4007841 592806
Additional functions, RC5
–Light ON/OFF 4 h
–User reset
–100 h burn in, 4 h light ON press for ≥ 5 s
Service remote control RC8 EAN 4007841 559410
Additional functions, RC8
–Time setting, CH1
–Test / normal mode
–Twilight setting
–Night-time operation
–Daylight operation
–Teach-IN
–Reset
Smart Remote EAN 4007841 009151
–Control via smartphone or tablet
–Replaces remote controls RC5 and RC8
–Load appropriate app and connect via Bluetooth
–Identify the sensors and read parameters
Additional functions, Smart Remote
–Time setting: 5 s - 60 min
–Twilight setting: 2-1000 lux
–Initial state; behaviour after applying the light ON/OFF supply voltage
–Burn in
–Sensor
Detailed descriptions are provided in the operating instructions for the particular
remote control.
8� Operation / maintenance
The infrared sensor can be used for switching light ON and OFF automatically. The
unit is not suitable for burglar alarm systems as it is not tamperproof in the manner
prescribed for such systems. Weather conditions may aect the way the motion
detector works. Strong gusts of wind, snow, rain or hail may cause the light to come
ON when it is not wanted because the sensor is unable to distinguish between sud-
den changes of temperature and sources of heat. The detector lens may be cleaned
with a damp cloth if it gets dirty (do not use cleaning agents).
9� Disposal
Electrical and electronic equipment, accessories and packaging must be recycled in
an environmentally compatible manner.
Do not dispose of electrical and electronic equipment as domestic waste.
EU countries only:
Under the current European Directive on Waste Electrical and Electronic Equipment
and its implementation in national law, electrical and electronic equipment no longer
suitable for use must be collected separately and recycled in an environmentally
compatible manner.
10� Manufacturer’s Warranty
As purchaser, you are entitled to your statutory rights against the vendor. If these
rights exist in your country, they are neither curtailed nor restricted by our Warranty
Declaration. We guarantee that your STEINEL Professional sensor product will remain
in perfect condition and proper working order for a period of 5years. We guarantee
that this product is free from material-, manufacturing- and design flaws. In addition,
we guarantee that all electronic components and cables function in the proper man-
ner and that all materials used and their surfaces are without defects.
Making Claims
If you wish to make a claim, please send your product complete and carriage paid
with the original receipt of purchase, which must show the date of purchase and
product designation, either to your retailer or contact us at STEINEL (UK) Limited,
25Manasty Road, Axis Park, Orton Southgate, Peterborough, PE2 6UP, for a
returns number. For this reason, we recommend that you keep your receipt of pur-
chase in a safe place until the warranty period expires. STEINEL shall assume
no liability for the costs or risks involved in returning a product.
For information on making claims under the terms of the warranty,
please go to www�steinel-professional�de/garantie
If you have a warranty claim or would like to ask any question
regarding your product, you are welcome to call us at any
time on our Service Hotline [phone].
MANUFACTURER'S
1
3
5
YEAR
GB
WARRANTY
MANUFACTURER'S
YEAR
WARRANTY
MANUFACTURER'S
YEAR
WARRANTY
GB

3534
Malfunction Cause Remedy
No power at the sensor n Fuse faulty, not
switched ON,
break in wiring
n Short circuit
n New fuse, turn ON
power switch, check
wiring with voltage tester
n Check connections
Sensor will not switch ON n Twilight setting set to
night-time mode during
daytime operation
n Bulb faulty
n Mains power switch
OFF
n Fuse faulty
n Detection zone not
properly targeted
n Adjust setting
n Change bulb
n Switch ON
n Fit new fuse, check
connection if necessary
n Readjust
Sensor will not switch OFF n Continuous movement
in the detection zone
n Light being operated
is located in detection
zone and keeps switch-
ing ON as a result of
temperature change
n Light being operated
is in manual override
mode (LED ON)
n Check zone, adjust or fit
shrouds if necessary
n Change detection zone
or fit shrouds
n Deactivate
manual override
Sensor keeps switching
ON/OFF
n Light being operated is
located in the detec-
tion zone
n Animals moving in the
detection zone
n Change zone
or fit shrouds,
increase distance
n Change detection zone
or fit shrouds
Sensor reach
change
n Change in ambient
temperatures
n Use shrouds to define
detection zone precisely
12� Troubleshooting
IS3180 IS3360 / IS3360MX IS345 IS345MX
Dimensions
(L×W×H) 126×65mm 95×95×65mm
124×78mm
94×94×78mm
Output Incandescent / halogen lamp load
Fluorescent lamps, electronic ballast
Fluorescent lamps, uncorrected
Fluorescent lamps, series-corrected
Fluorescent lamps, parallel-corrected
Low-voltage halogen lamps
LED < 2 W
2 W < LED < 8 W
LED > 8 W
Capacitive load
2000 W
1500 W
1000 VA
400 VA
400 VA
2000 VA
100 W
300 W
600 W
176 μF
Mains power
supply 220-240 V, 50 / 60 Hz max. 2.5 mm2
Angle of
coverage 180° with 90° angle of perture 360° with 180° angle of aperture 180° with 45° angle of perture 180° with 45° angle of perture
Reaches Basic
setting 1:
max. 8-20 m
tangential;
temperature
stabilised
Basic
setting 2:
max. 4-8 m:
temperature
stabilised
+ precision
adjustment by
repositioning
the lens and
using shrouds
IS3360
max. 20 m
tangential;
temperature
stabilised
IS3360 MX
max. 18 m;
temperature
stabilised
+ precision
adjustment
using shrouds
max. 23×6m
(tangential),
max. 12×6 m
(radial);
temperature
stabilised
+ precision
adjustment
using shrouds
max. 30×4m
(tangential)
mounted at a
height of 14 m;
temperature
stabilised
+ precision
adjustment
using shrouds
Detection levels 7 11 5 5
Switching zones 448 1416 280 120
Time setting 5s - 15min + pulse mode (approx. 2s)
Twilight setting 2-1000 lux + teach mode
Manual override
(permanent light) selectable (4 h)
IP rating Surface-mounted: IP54 Concealed: IP20
Temperature
zone -20°C to +50°C
11� Technical specifications
Surface-mounted installation, round Ø
Surface-mounted installation, square
Concealed installation, round Ø
Concealed installation, square
GB

3736
Malfunction Cause Remedy
Sensor responds
when it should not
n Wind moving trees
and bushes in the
detection zone
n Cars in the street are
being detected
n Sunlight is shining on
the lens
n Sudden temperature
changes due to weather
(wind, rain, snow) or air
expelled from fans,
open windows
n Dazzle guard active
n Sensor near Wi-Fi or
other wireless commu-
nication sources
n Change detection zone
n Change detection zone
n Mount sensor
in a sheltered place or
change detection zone
n Change detection zone,
mount in a different
place
n Switch OFF manually
at pushbutton/switch
n No movement detected
within the selected
stay-ON time + 60 sec
(dazzle guard)
n Install at least 2 m away
from the wireless com-
munication source
LED flashes once every 15 s n Load connected
is too high
n Reduce load or use
contactor
FR
1� À propos de ce document
– Veuillez le lire attentivement et le conserver en lieu sûr !
– Il est protégé par la loi sur les droits d'auteur.
Une réimpression même partielle n'est autorisée qu'après notre accord préalable.
– Sous réserve de modifications techniques.
Explication des symboles
!Attention danger !
... Renvoi à des passages dans le document�
2� Consignes de sécurité générales
Avant toute intervention sur le détecteur, couper l'alimentation électrique !
• Pendant le montage, les conducteurs à raccorder doivent être hors tension.
Il faut donc d'abord couper le courant et s'assurer de l'absence de courant
à l'aide d'un testeur de tension.
• L'installation du détecteur implique une intervention sur le réseau électrique
et doit donc être eectuée correctement et conformément à la norme
NF C-15100. (DE- VDE 0100, AT- ÖVE-EN 1, CH- SEV 1000)
3� IS3360, IS3360 MX, IS345, IS3180 COM1
Utilisation conforme aux prescriptions
– Les modèles IS3360MX et IS345MX sont destinés au montage au plafond à
l'intérieur.
– Les modèles IS3360 et IS345sont destinés au montage au plafond à l'intérieur et
à l'extérieur.
– Le modèle IS3180 convient au montage mural à l'intérieur et à l'extérieur.
– Les modèles encastrés ne conviennent qu'au montage à l'intérieur.
Le détecteur de mouvement est muni de pyrodétecteurs qui détectent le rayonne-
ment de chaleur invisible émis par les corps en mouvement (personnes, animaux,
etc.). Ce rayonnement de chaleur capté est ensuite traité par un système électronique
qui met en marche l'appareil raccordé (par ex. un luminaire). Les obstacles comme
les murs ou les vitres empêchent la détection du rayonnement de chaleur et donc
toute commutation.
!
FR
