STEINEL PROFESSIONAL IR Quattro Slim XS LiveLink Owner's manual

D STEINEL Vertrieb GmbH · Dieselstraße 80-84
33442 Herzebrock-Clarholz · Tel: [phone]
Fax: [phone] · www.steinel.de
A Steinel Austria GmbH · Hirschstettner Strasse 19/A/2/2
A-1220 Wien · Tel.: [phone] · Fax: [phone]
[email protected]
CH PUAG AG · Oberebenestrasse 51 · CH-5620 Bremgarten
Tel.: [phone] · Fax: [phone] · [email protected]
GB STEINEL U.K. LTD. · 25, Manasty Road · Axis Park
Orton Southgate · GB-Peterborough Cambs PE2 6UP
Tel.: [phone] · Fax: [phone]
[email protected]
IRL Socket Tool Company Ltd · Unit 714 Northwest Business
Park · Kilshane Drive · Ballycoolin Dublin 15
Tel.: [phone] · Fax: [phone]
[email protected]
F STEINEL FRANCE SAS · ACTICENTRE - CRT 2
Rue des Famards - Bât. M - Lot 3
F-59818 Lesquin Cedex · Tél.: [phone]
Fax: [phone] · [email protected]
NL Van Spijk B.V.
Postbus 2 · 5688 HP OIRSCHOT · De Scheper 402
5688 HP OIRSCHOT · Tel. [phone]
Fax. [phone] · [email protected] · www.vanspijk.nl
B VSA Belgium · Hagelberg 29 · B-2440 Geel
Tel.: [phone] · Fax: [phone]
[email protected] · www.vsabelgium.be
L Minusines S.A. · 8, rue de Hogenberg
L-1022 Luxembourg · Tél. : [phone]
Fax : [phone] · www.minusines.lu
E SAET-94 S.L. · C/ Trepadella, n° 10 · Pol. Ind. Castellbisbal
Sud · E-08755 Castellbisbal (Barcelona) · Tel.: [phone]
49 · Fax: [phone] · [email protected]
I STEINEL Italia S.r.l. · Largo Donegani 2 · I-20121 Milano
Tel.: [phone] · Fax: [phone]
[email protected] · www.steinel.it
P Pronodis - Soluções Tecnológicas, Lda.
Zona Industrial Vila Verde Sul, Rua D, n.º 11
P-3770-305 Oliveira do Bairro · Tel.: [phone]
Fax: [phone] · [email protected]
www.pronodis.pt
S KARL H STRÖM AB · Verktygsvägen 4 · S-55302 Jönköping
Tel.: [phone] · Fax: [phone] · www.khs.se
DK Roliba A/S · Hvidkærvej 52 · DK-5250 Odense SV
Tel.: [phone] · Fax: [phone] · www.roliba.dk
FI Oy Hedtec Ab · Lauttasaarentie 50 · FI-00200 Helsinki
Tel.: [phone] · Fax: [phone]
[email protected] · www.hedtec.fi/valaistus
N Vilan AS · Olaf Helsetsvei 8 · N-0694 Oslo
Tel.: [phone] · [email protected] · www.vilan.no
GR PANOS Lingonis + Sons O. E. · Aristofanous 8 Str.
GR-10554 Athens · Tel.: [phone]
Fax: [phone] · [email protected]
PL „LŁ“ Spółka z ograniczoną odpowiedzialnością sp.k.
Byków, ul. Wrocławska 43 · PL-55-095 Mirków
Tel.: [phone] · Fax: [phone]
[email protected]
CZ ELNAS s.r.o. · Oblekovice 394 · CZ-67181 Znojmo
Tel.: [phone] · Fax: [phone]
[email protected] · www.elnas.cz
TR SAOS Teknoloji Elektrik Sanayi ve
Ticaret Limited Şirketi
Halil Rıfat Paşa mahallesi
Yüzerhavuz Sokak
PERPA Ticaret Merkezi A Blok
Kat 5 No.313 · Şişli / İSTANBUL
Tel.: [phone] · Fax: [phone]
[email protected] · www.saosteknoloji.com.tr
H DINOCOOP Kft · Radvány u. 24 · H-1118 Budapest
Tel.: [phone] · Fax: [phone]
[email protected]
LT KVARCAS · Neries krantine 32 · LT-48463, Kaunas
Tel.: [phone] · Fax: [phone]
[email protected]
EST Fortronic AS · Tööstuse tee 10 · EST-61715, Tõrvandi,
Tartumaa · Tel.: [phone] · Fax: [phone]
[email protected] · www.fortronic.ee
SLO ELEKTRO – PROJEKT PLUS D.O.O.
Suha pri Predosljah 12 · SLO-4000 Kranj
PE GRENC 2 · 4220 Škofja Loka
Tel.: [phone] · GSM: 00386-40-856555
[email protected] · www.priporocam.si
SK NECO SK, a.s. · Ružová ul. 111 · SK-01901 Ilava
Tel.: [phone] · Fax: [phone]
[email protected] · www.neco.sk
RO Steinel Distribution SRL · Parc Industrial Metrom
RO - 500269 Brasov · Str. Carpatilor nr. 60
Tel.: [phone] · Fax: [phone]
www.steinel.ro
HR Daljinsko upravljanje d.o.o. · Bedricha Smetane 10
HR-10000 Zagreb · t/ 00385 1 388 66 77
f/ 00385 1 388 02 47 · [email protected]
www.daljinsko-upravljanje.hr
LV Ambergs SIA · Brivibas gatve 195-16 · LV-1039 Riga
Tel.: [phone] · Fax: [phone]
www.ambergs.lv
BG ТАШЕВ-ГАЛВИНГ ООД
Бул. Климент Охридски № 68 · 1756 София, България
Тел.: [phone] · Факс: [phone]
[email protected] · www.tashev-galving.com
RUS Best - Snab
ул.1812 года, дом 12 · 121127 Москва · Россия
Tel: [phone]
[email protected] · www.steinel.su
CN STEINEL China
Representative Office · Shanghai Rm. 25 A,
Huadu Mansion No. 838
Zhangyang Road Shanghai 200122
Tel: [phone] ·Fax: [phone]
[email protected] · [email protected] · www.steinel.cn
06/2016 SENSOREN Version „J“
110000000 06/2016_J Technische Änderungen vorbehalten. / Subject to technical modification without notice.
110048543 09/2016_J Technische Änderungen vorbehalten. / Subject to technical modification without notice.
GB D
IR Quattro Slim XS LiveLink
Information
000000000 07/2013 Technische Änderungen vorbehalten.
STL-6844-16_BDAL_IR_Quattro_SLIM_XS_COM1.indd 1 07.06.16 10:09
DGB

- 2 - - 3 -
D........5
GB ......10
Textteil beachten!
Follow written
instructions!
...
3.1
3.2
80
45
80
51
3.3
C
A
B
D
DA+ DA
-
4
5.1
< 4 m
2,8 m
5.2
~ 4 m
~ 4 m
5.3
4.1
5
I
O
L N DA
DA
DA
DA
DA
L
N
L
N
S
DA
DA
LiveLink
BOX
EVG
LED
DA+ DA-
+
-+ -
DA+ DA-
5.1
< 4 m
2,8 m
5.2
~ 4 m
~ 4 m
5.3
4.1
5
I
O
L N DA
DA
DA
DA
DA
L
N
L
N
S
DA
DA
LiveLink
BOX
EVG
LED
DA+ DA-
+
-+ -
DA+ DA-

- 4 - - 5 -
D
1. Zu diesem Dokument
Bitte sorgfältig lesen und
aufbewahren!
–Urheberrechtlich geschützt.
Nachdruck, auch auszugsweise,
nur mit unserer Genehmigung.
–Änderungen, die dem tech-
nischen Fortschritt dienen,
vorbehalten.
Symbolerklärung
Warnung vor Gefahren!
Verweis auf Textstellen im
Dokument.
2. Allgemeine
Sicherheitshinweise
!
Vor allen Arbeiten am Gerät
die Spannungszufuhr
unterbrechen!
• Bei der Montage muss die anzu-
schließende elektrische Leitung
spannungsfrei sein. Daher als
Erstes Strom abschalten und
Spannungsfreiheit mit einem
Spannungsprüfer überprüfen.
• Bei der Installation des Sensors
handelt es sich um eine Arbeit an
der Netzspannung. Sie muss
daher fachgerecht nach den
landesüblichen Installationsvor-
schriften und Anschlussbedin-
gungen durchgeführt werden.
• Nur original Ersatzteile
verwenden.
• Reparaturen dürfen nur durch
Fachwerkstätten durchgeführt
werden.
3. IR Quattro SLIM XS
LiveLink
Bestimmungsgemäßer Gebrauch
–Präsenzmelder nur zur Decken-
montage im Innenbereich
geeignet.
–Zur Einbindung in das LiveLink
System.
–Gerätedose mit min. 57mm Tiefe
erforderlich.
Lieferumfang (Abb.3.1)
Produktmaße (Abb.3.2)
Geräteübersicht (Abb.3.3)
ASensormodul
BDesignblende
CSensorlinse
DAnschlussklemme
4. Installation
• Der Sensor ist nur zur Unterputz-
Deckenmontage in Räumen
vorgesehen.
• Stromversorgung abschalten
(Abb.4.1)
Für die Verdrahtung der Sensor-
schalter gilt: Nach VDE0100520
Abschnitt 6 darf für die Verdrahtung
zwischen Sensor und LiveLink Box
eine Mehrfachschaltung verwendet
werden, die sowohl die Netzspan-
nungsleitungen wie auch die Steuer-
leitungen enthält (z.B. NYM
5×1,5mm²).
...
!
5.4
57
ø 68
5.5
6.1
75%60%
6.3
I
O
DA+ DA
-
DA+ DA-
6.2
100%
75%
60%
5.6
6
5.4
57
ø 68
5.5
6.1
75%60%
6.3
I
O
DA+ DA
-
DA+ DA-
6.2
100%
75%
60%
5.6
6
D

- 6 - - 7 -
Die maximale Leitungslänge
zwischen LiveLink Box und Sensor
darf 300m (bei 1,5mm²) nicht
überschreiten. Nach der Installation
und dem Einschalten der LiveLink
Box beginnt der Sensor während
der Initialisierung im Sekundentakt
zu blinken.
Anschluss Netzzuleitung (Abb.4.1)
Hinweis zur Parallelschaltung:
Es können in einem LiveLink System
mehrere Sensoren angeschlossen
werden. Hierbei ist die maximale
DALI-Teilnehmerzahl zu beachten
(vgl. Technische Daten Seite8)

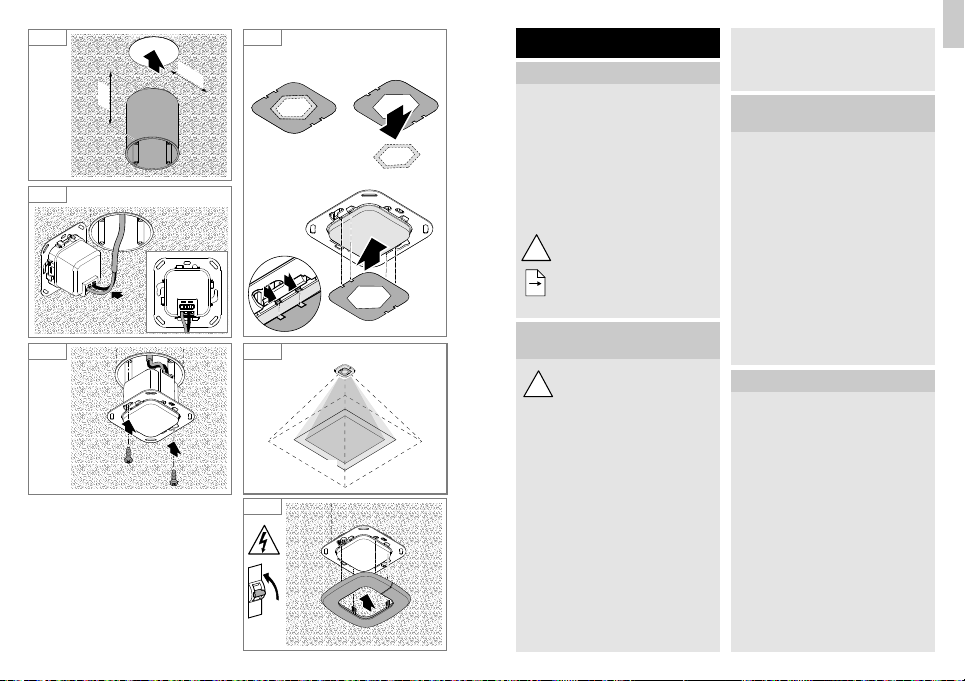

5. Montage
• Alle Bauteile auf Beschädigungen
prüfen.
• Bei Schäden das Produkt nicht in
Betrieb nehmen.
• Geeigneten Montageort aus-
wählen unter Berücksichtigung
der Reichweite und Bewegungs-
erfassung. (Abb.5.1/5.2)
Montageschritte
• Stromversorgung abstellen.
(Abb.4.1)
• Designblende vom Rahmen
lösen. (Abb.5.3)
• Einbaudose Ø max. 68mm
in den Deckenausschnitt
einsetzen. (Abb.5.4)
• Netzanschlüsse vornehmen.
(Abb.5.5)
• Sensormodul einsetzen und
verschrauben. (Abb.5.6)
• Designblende aufstecken.
(Abb.6.3)
• Stromversorgung einschalten.
(Abb.6.3)
• Einstellungen vornehmen.
(➜"7.Funktion")
6. Erfassungsbereich
ändern
Erfassungsbereich (Abb.6.1/6.2)
Die beiliegende Abdeckfolie dient
zur Minimierung des Erfassungs-
bereiches um max. 40%.
7. Funktion und Einstellungen
Der Infrarot-Präsenzmelder regelt die
Beleuchtung z. B. in Büros, WCs,
öentlichen oder privaten Gebäuden
in Abhängigkeit von Umgebungshel-
ligkeit und Anwesenheit.
Die Einstellungen erfolgen über die
LiveLink Box via App.
Über den DALI-Bus wird der Sensor
an die LiveLink Box als Steuergerät
angebunden. Der Sensor nutzt
die DALI-Leitung zur Kommunika-
tion mit der LiveLink Box und zur
Spannungsversorung. Die LiveLink
Sensoren funktionieren ausschließlich
im LiveLink-System.
LED Funktion
Rote LED
Initialisierung: LED blinkt 1 ×alle
2Sekunden
Normalbetrieb: LED bleibt aus.
9. EG-Konformitätserklärung
Dieses Produkt erfüllt die Anforderun-
gen folgender Normen, Gesetze und
Richtlinien:
–EMV-Richtlinie 2014/30/EU
–RoHS-Richtlinie 2011/65/EU
–WEEE Richtlinie 2012/19/EU
10. Garantie
Als Käufer stehen Ihnen die
gesetzlich vorgeschriebenen Rechte
gegen den Verkäufer zu. Soweit
diese Rechte in Ihrem Land
existieren, werden sie durch unsere
Garantieerklärung weder verkürzt
noch eingeschränkt. Wir geben Ihnen
5Jahre Garantie auf die einwandfreie
Beschaenheit und ordnungsge-
mäße Funktion Ihres STEINEL-
Professional-Sensorik-Produktes.
Wir garantieren, dass dieses Produkt
frei von Material-, Herstellungs- und
Konstruktionsfehlern ist.
Wir garantieren die Funktionstüchtig-
keit aller elektronischen Bauteile und
Kabel, sowie die Mangelfreiheit aller
eingesetzten Werkstoe und deren
Oberflächen.
Geltendmachung
Wenn Sie Ihr Produkt reklamieren
wollen, senden Sie es bitte
vollständig und frachtfrei mit dem
Original-Kaufbeleg, der die Angabe
des Kaufdatums und der Produkt-
bezeichnung enthalten muss, an
Ihren Händler oder direkt an uns, die
STEINEL Vertrieb GmbH -
Reklamationsabteilung -
Dieselstraße 80-84,
33442 Herzebrock-Clarholz.
Einstellmöglichkeiten über
LiveLink APP:
- Dämmerungseinstellung
- Zeiteinstellung
- Halb-/Vollautomatik
- Konstantlichtreglung
- Vernetzung mehrerer Sensoren
- Teachmodus
- Testbetrieb
- Tagbetrieb
- IQ-Modus
- Grundhelligkeit
Inbetriebnahme App: LiveLink Install
Bedienungs-App: LiveLink Control
8. Zubehör
–Kaiser-Hohlwanddose
EAN 4007841000370
D

- 8 - - 9 -
11. Technische Daten
Abmessungen B ×H×T 80 ×80 ×51mm
Versorgungsspannung LiveLink Box 3 mA 2-DALI Teilnehmer
12-22,5V , (no SELV)
LiveLink Ausgang 1 DALI Steuerleitung (multimasterfähig zur
Kommunikation mit der LiveLink Box)
Sensorik Passiv Infrarot (IR)
Reichweite 4 x 4m präsenz,
radial, tangential / 2,8m Höhe
Erfassungswinkel 360°
Lichtwerteinstellung 10-1000Lux, ∞/Tageslicht
Montagehöhe 2,5-4m
Schutzart IP20
Temperaturbereich 0°C bis + 40°C
12. Betriebsstörungen
Störung Ursache Abhilfe
Licht schaltet nicht ein nkeine Anschluss-
spannung
nLux-Wert zu niedrig
eingestellt
nkeine Bewegungs-
erfassung
nLiveLink Box defekt
nAnschlussspannung
überprüfen
nLux-Wert langsam
erhöhen bis Licht
einschaltet
nFreie Sicht auf den
Sensor herstellen
nErfassungsbereich
überprüfen
nLiveLink Box ersetzen
Licht schaltet nicht aus nLux-Wert zu hoch
nNachlaufzeit läuft ab
nStörende Wärme-
quellen z.B.: Heizlüfter,
oene Türen und
Fenster, Haustiere,
Glühbirne/Halogen-
strahler, sich bewe-
gende Objekte
nLux-Wert niedriger
stellen
nNachlaufzeit abwarten
ggf. Nachlaufzeit
kleiner stellen
nStationäre Störquellen
durch Aufkleber aus-
blenden
Sensor schaltet trotz
Anwesenheit ab nNachlaufzeit zu klein
nLichtschwelle zu niedrig
nNachlaufzeit erhöhen
nDämmerungseinstellung
ändern
Sensor schaltet zu
spät ab nNachlaufzeit zu groß nNachlaufzeit verkleinern
Sensor schaltet bei
frontaler Gehrichtung
zu spät ein
nReichweite bei
frontaler Gehrichtung
ist reduziert
nweitere Sensoren
montieren
nAbstand zwischen zwei
Sensoren reduzieren
Sensor schaltet trotz
Dunkelheit bei
Anwesenheit nicht ein
nLux-Wert zu niedrig
gewählt
nHalbautomatik aktiv
nHelligkeitsschwelle
erhöhen
nVollautomatik aktivieren
oder Licht über Taster
einschalten
Wir empfehlen Ihnen daher, Ihren
Kaufbeleg bis zum Ablauf der
Garantiezeit sorgfältig aufzubewah-
ren. Für Transportkosten und -risiken
im Rahmen der Rücksendung über-
nimmt STEINEL keine Haftung.
Informationen zur Geltendmachung
eines Garantiefalles erhalten Sie auf
unserer Homepage
www.steinel-professional.de/
garantie
Wenn Sie einen Garantiefall haben
oder eine Frage zu Ihrem Produkt
besteht, können Sie uns jederzeit
gerne unter der Service-Hotline
+49 (0) 52 45 / 448 - 188 anrufen.
D

- 10 - - 11 -
GB
1. About this document
Please read carefully and keep in
a safe place.
–Under copyright. Reproduction
either in whole or in part only with
our consent.
–Subject to change in the interest
of technical progress.
Symbols
Hazard warning!
Reference to other informa-
tion in the document.
2. General safety precautions
!
Disconnect the power
supply before attempting
any work on the unit.
• During installation, the electric
power cable to be connected
must not be live. Therefore,
switch o the power first and use
a voltage tester to make sure the
wiring is o-circuit.
• Installing the sensor involves work
on the mains power supply. This
work must therefore be carried
out correctly in accordance with
applicable national wiring regu-
lations and electrical operating
conditions.
• Only use genuine replacement
parts.
• Repairs may only be made by
specialist workshops.
3. IR Quattro SLIM XS
LiveLink
Proper use
–Presence detector only suitable-
for mounting on indoor ceilings.
–For integrating the sensor into the
LiveLink system.
–A device box with a depth of at
least 57 mm is required.
Package contents (Fig. 3.1)
Product dimensions (Fig. 3.2)
Product components (Fig. 3.3)
ASensor module
BDecorative trim panel
CSensor lens
DConnecting terminal
4. Installation
• The sensor is only intended for
concealed, indoor installation in
ceilings.
• Switch OFF power supply
(Fig. 4.1)
Wiring up the sensor switch:
under section 6 of VDE 0100520, a
multi-core lead containing both the
mains voltage leads as well as the
control leads (e.g. NYM 5x1.5mm²)
may be used for the wiring between
sensor and LiveLink box.
The lead between LiveLink box
and sensor must be no longer than
300m (for 1.5mm²). After installing
and switching on the LiveLink box,
the sensor starts to flash once per
second during the initialisation cycle.
...
!
Connecting the mains power supply
lead (Fig. 4.1)
Note on parallel connection:
Several sensors can be connected
in a LiveLink system. In this case,
the maximum number of DALI users
must not be exceeded (see Technical
specifications on page 13).
5. Mounting
• Check all components for
damage.
• Do not use the product if it is
damaged.
• Select an appropriate
mounting location, taking reach
and motion detection into consid-
eration. (Fig. 5.1 / 5.2)
Mounting procedure
• Switch o power supply (Fig.4.1)
• Detach decorative trim panel from
frame. (Fig.5.3)
• Fit mounting box Ø max. 68 mm
into the ceiling cut-out. (Fig.5.4)
• Connect to the mains power
supply. (Fig.5.5)
• Fit sensor module and screw into
place. (Fig.5.6)
• Fit decorative trim panel.
(Fig.6.3)
• Switch ON power supply.
(Fig.6.3)
• Make settings. (➜"7.Function")
6. Changing the detection
zone
Detection zone (Fig. 6.1 / 6.2)
The film shroud provided is used
for minimising the detection zone
by a maximum of 40%.
7. Function and settings
The infrared presence detector
controls lighting, e.g. in oces,
WCs, public buildings or at home, in
relation to ambient light level and the
presence of persons.
The settings are made via the
LiveLink-Box via app.
The sensor is connected to the
LiveLink box as a control unit via
the DALI bus. The sensor uses the
DALI line for communicating with
the LiveLink box and for power. The
LiveLink sensors only work in the
LiveLink system.
LED function
Red LED
Initialisation: LED flashes once every
2seconds
Normal mode: LED stays OFF.
Setting capabilities via LiveLink
APP:
- Twilight setting
- Time setting
- Semi-automatic /
fully automatic mode
- Constant-lighting control
- Interconnecting several sensors
- Teach mode
- Test mode
- Daytime operation
- IQ mode
- Basic brightness
GB

- 12 - - 13 -
10. Warranty
As purchaser, you are entitled to your
statutory rights against the vendor. If
these rights exist in your country,
they are neither curtailed nor
restricted by our Warranty
Declaration. We guarantee that your
STEINEL Professional sensor product
will remain in perfect condition and
proper working order for a period of
5 years. We guarantee that this
product is free from material-,
manufacturing- and design flaws.
In addition, we guarantee that all
electronic components and cables
function in the proper manner and
that all materials used and their
surfaces are without defects.
Making Claims
If you wish to make a claim, please
send your product complete and
carriage paid with the original receipt
of purchase, which must show the
date of purchase and product
designation, either to your retailer
or contact us at STEINEL (UK)
Limited, 25 Manasty Road,
Axis Park, Orton Southgate,
Peterborough, PE2 6UP, for a
returns number. For this reason,
we recommend that you keep your
receipt of purchase in a safe place
until the warranty period expires.
STEINEL shall assume no liability for
the costs or risks involved in
returning a product.
For information on making claims
under the terms of the warranty,
please go to www.steinel-
professional.de/garantie
Start-up app: LiveLink Install
Control app: LiveLink Control
8. Accessories
–Kaiser hollow-wall box,
EAN 4007841000370
9. EC Declaration of
Conformity
This product complies with the
requirements defined in the following
standards, legislation and directives:
–EMC Directive 2014/30/EU
–RoHS Directive 2011/65/EU
–WEEE Directive 2012/19/EU
11. Technical specifications
Dimensions W x H × D 80 ×80 ×51mm
Power supply LiveLink Box 3 mA 2 DALI users
12-22.5V , (no SELV)
LiveLink output 1 DALI control line
(multi-master capability for communica-
tion with the LiveLink box)
Sensor system Passive infrared (IR)
Reach 4 x 4 m presence,
radial, tangential / 2.8 m height
Angle of coverage 360°
Light-level setting 10-1000 lux, ∞/daylight
Mounting height 2.5 - 4 m
IP rating IP20
Temperature range 0°C to 40°C
If you have a warranty claim or would
like to ask any question regarding
your product, you are welcome to
call us at any time on our Service
Hotline [phone].
GB

- 14 - - 15 -
12. Troubleshooting
Malfunction Cause Remedy
Light does not switch ON nNo supply
voltage
nLux setting too low
nNo movement being
detected
nLiveLink box faulty
nCheck supply voltage
nSlowly increase lux set-
ting until light switches
ON
nEnsure unobstructed
sensor vision
nCheck detection zone
nReplace LiveLink box
Light does not switch OFF nLux setting too high
nStay-ON time still
eective
nInterfering heat
sources: e.g. fan heat-
er, open doors and
windows, pets,
light bulb / halogen
floodlight,
moving objects
nReduce lux setting
nWait until stay-ON time
elapses; reduce stay-
ON time if necessary
nUse stickers to mask
out stationary sources
of interference
Sensor switches OFF
despite persons being
present
nStay-ON time too short
nLight-level threshold
too low
nIncrease stay-ON time
nChange twilight setting
Sensor does not switch
OFF quickly enough nStay-ON time too long nReduce stay-ON time
Sensor does not switch
ON quickly enough when
approached from the front
nReach is reduced when
approached from the
front
nInstall additional
sensors
nReduce distance
between two sensors
Sensor does not switch
ON when persons are
present despite it being
dark
nLux setting too low
nSemi-automatic mode
activated
nIncrease light-level
threshold
nActivate fully automatic
mode or switch light
ON at button
