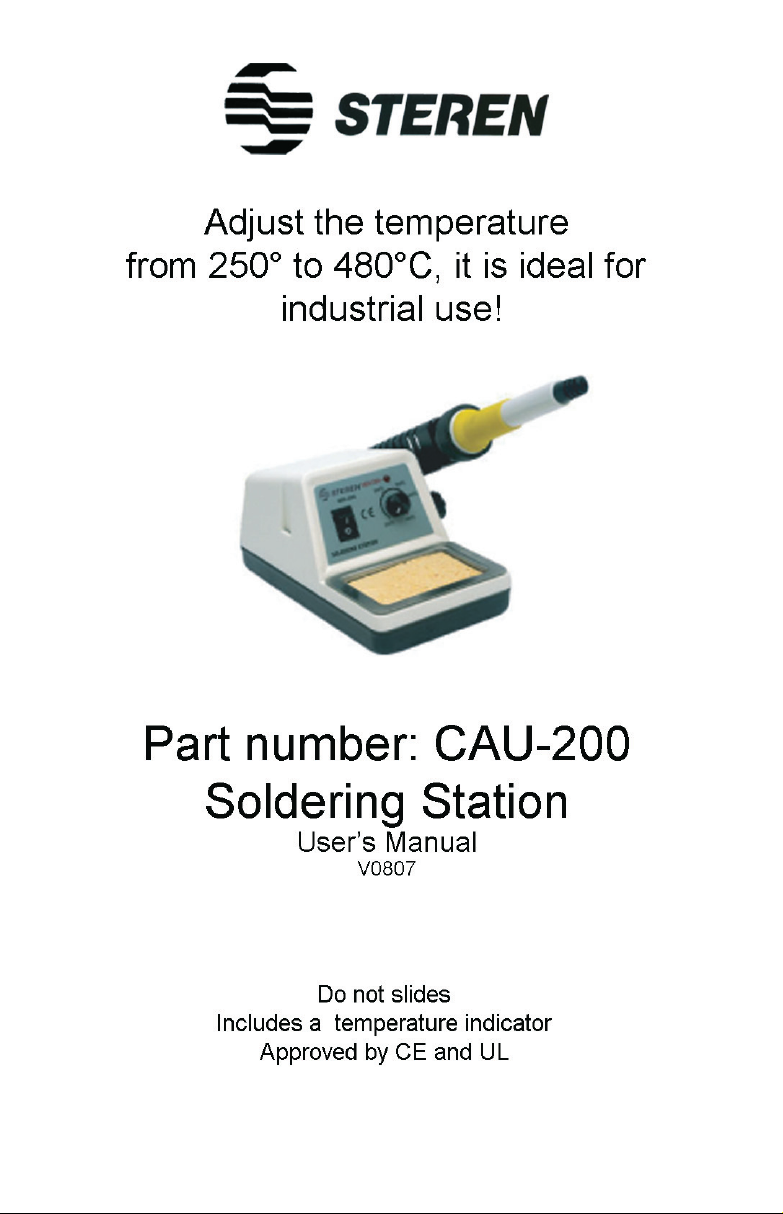

Steren CAU-200 User manual

Before using your new Soldering Station, please read this
instruction manual to prevent any damage. Put them away
in a safe place for future references.
SAFETY INSTRUCTIONS
Do not touch the metallic parts while the unit is on.
Do not use the unit near to inflammable materials.
Always disconnect the equipment from the electrical current
before cleaning or switch pieces.
Clean only with a soft, dry cloth.
Do not try to open the equipment, may cause malfunction and
warranty repeal.
Do not use or store the equipment near wet places. May cause
malfunction or shock hazard.
If the power cord is damaged (cut or pound), it must be replaced
by the factory, authorized dealer, or qualified personnel, to avoid
short circuit risks.
Do not use the equipment if the power cord is broken.
Never submerge the tip in liquid to accelerate the cooling.
Do not use files to clean the tip
Only indoor use.
TEMPERATURE STABILITY ON THE TIPS
ENGLISH
ENGLISH-2
Before usin
g
y
our new Solderin
g
Station, please read this
i
nstruction manual to prevent an
y
dama
g
e. Put them awa
y
i
n a safe
p
lace for future references
.
Steady at 480°C
Steady at 350°C
Temperature on the tip
Time (Min)

This equipment combines a fast switching circuit, in this way the
tip always reach the desired temperature.
The pen has a silicone cover protector to avoid overheating.
REPLACEMENT TIPS & DIAGRAM
ENGLISH
ENGLISH-3
Voltage input Triac Ceramic heater
Tip
Voltage 0
switch Ground
Temperature
knob
Comparer
Only ON
Temperature
detector pulse

SPECIFICATIONS
Voltage: 120 V ~
Frequency: 60Hz
Power Consumption: 45W
Temperature range: 250° to 480° C
Resistance of isolating : 100 Mohms
Dimensions: Pen 203 mm
Station 175 x 103A x 90A (mm)
Weight: 870 g
Pen’s cable length: 115 cm
Power cord: 3 way single-phase 180 cm
Product design and specifications are subject to change,
without notice.
P
roduct desi
g
n and specifications are sub
j
ect to chan
g
e,
without notice
.
ENGLISH
ENGLISH-4

WARRANTY
This Steren product is warranted under normal usage against defects in workmanship and materials
to the original purchaser for one year from the date of purchase.
CONDITIONS
1.- This warranty card with all the required information, invoice or purchase ticket, product box or
package, and product, must be presented when warranty service is required.
2.- If the product stills on the warranty time, the company will repair it free of charge.
3.- The repairing time will not exceed 30 natural days, from the day the claim was received.
4.- Steren sell parts, components, consumables and accesories to costumer, as well as warranty
service, at any of the addresses mentioned later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling, leaky batteries, failure
to follow enclosed instructions, improper repair by unauthorized personnel, improper safe keeping,
among others.
a) The consumer can also claim the warranty service in the purchase establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice or purchase ticket.
RETAILER INFORMATION
Name of the retailer
Address
Product
Brand
Part number
Serial number
Date of delivery
In case your product fails or have any doubt, please contact your nearest retailer. If you are in
Mexico, please give a call to our Call Center.
Call Center
Mexico City: 53 54 22 90
Province: 01 800 500 9000
Product: Soldering Station
Part number: CAU-200
Brand: Steren

Antes de utilizar su nuevo Cautín de Estación lea este
instructivo para evitar cualquier mal funcionamiento.
Guárdelo para futuras referencias.
INSTRUCCIONES DE SEGURIDAD
No toque el cautín en las partes metálicas cuando esté
conectado.
No utilice el equipo cerca de combustible.
Antes de limpiar o intercambiar partes del equipo, desconéctelo
de la toma de corriente.
Siempre utilice un paño suave, limpio y seco para limpiar el
equipo.
No intente abrir el equipo, puede ocasionar malfuncionamiento y
anulación de la garantía.
No use ni almacene este equipo en lugares donde este
expuesto a salpicaduras o goteo, esto puede causar mal
funcionamiento.
Si el cordón de alimentación está dañado (cortado o
machucado), éste debe ser reemplazado por el fabricante,
distribuidor autorizado, o por personal técnico calificado, para
evitar riesgos de choque eléctrico.
No introduzca la punta del cautín en agua para acelerar el
enfriamiento.
No utilice limas para limpiar la punta del cautín.
Para su uso en interiores únicamente.
ESTABILIDAD DE TEMPERATURAS DE LAS
PUNTAS
ESPAÑOL
ESPAÑOL-2
A
ntes de utilizar su nuevo Cautín de Estación lea este
i
nstructivo
p
ara evitar cual
q
uier mal funcionamiento.
G
uárdelo
p
ara futuras referencias
.
Fija a 480°C
Fija a 350°C
Temperatura en la punta
Tiempo (Min)

Este equipo combina un circuito de rápido encendido,
habilitado para que el elemento alcance rápidamente la
temperatura deseada.
Así mismo, el lápiz cuenta con una cubierta protectora de hule
de silicón para evitar el sobrecalentamiento.
PUNTAS DE REEMPLAZO Y DIAGRAMA DE
BLOQUES
ESPAÑOL
ESPAÑOL-3
Entrada de voltaje Triac Calentador cerámico
Punta
Switch cero
voltaje Tierra
Selector de
temperatura
Comparador
Solo encendido
Pulso detector
de
temperatura

ESPECIFICACIONES
Voltaje: 120 V ~
Frecuencia: 60 Hz
Consumo: 45W
Rango de temperatura: 250° a 480° C
Resistencia de aislamiento: 100 Mohms
Dimensiones: Lápiz 203 mm
Estación 175x 103A x 90A (mm)
Peso: 870 g
Longitud del cable de lápiz: 115 cm
Cable de alimentación: Monofásico 3 vías 180 cm
El diseño del producto y las especificaciones pueden
cambiar sin previo aviso
