Steren SWI-008 User manual

ENGLISH
ENGLISH-02
IMPORTANT
Before using your new Fast Ethernet switch, please read the
following recommendations.
Do not try to open the equipment, may cause malfunction.
Warranty is void if you open the case.
Do not expose the device to extreme weather.
Do not use or store the equipment near wet places. May cause
malfunction or shock hazard.
Clean with a soft, dry cloth.
FEATURES
Complies with IEEE802.3, IEEE802.3u standards.
Data transfer up to 100Mbps.
RJ45 ports with auto negotiation.
Supports Auto-MDI /MDIX.
Supports Full Duplex ow control.
Supports MAC address, auto learning and auto aging.
LEDs indicator for Power, Link and Activity.
•
•
•
•
•
•
•
•
•
•
•
•

ENGLISH
ENGLISH-03

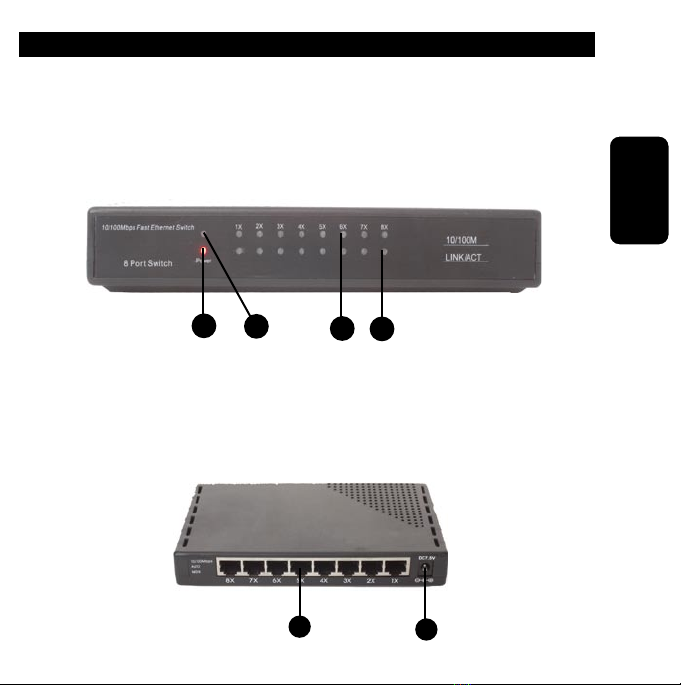

CONTROLS
1.- Power LED.
Light on when the equipment plugs to an AC household outlet.
2.- Link / ACT LED.
Light on when the equipment is connected to a RJ45 port / ashes when
there’s reception or transmission of data.
3.- RJ45 connector.
Allows you to plug devices to switch.
4.- AC power adaptor.
Allows you to plug the AC power adaptor included in the package.
12
2
2
34

ENGLISH
ENGLISH-04
INSTALATION
Decide where you want to place the switch. Find a  at horizontal
surface such as a table, desk or shelf. The switch comes with a
wall-mounting screws to place it vertically.
Make sure the selected location is:
- Not in direct sunlight
- Not near a heater or heating vent
- Not cluttered or crowded. There should be at least 2 inches
of clear space on all sides of the switch.
- Well ventilated
Also, you’ll need a Category 5 (Cat 5) Ethernet cable with RJ45
connectors for each device you want to connect into the switch. Each
Ethernet cable must be smaller than 328 feet.
1.- Place the switch on a  at surface or hook onto the screws.
2.- For each device, insert one end of an Ethernet cable into the port in
the device and insert the other end into one of the Ethernet ports on the
switch.
3.- Connect the power’s adapter cord into the switch and then plug the
adapter into an AC household outlet. The Power light should light up.
The corresponding port number for each connected and powered
device should light and  ash when activity occurs.

ENGLISH
ENGLISH-05

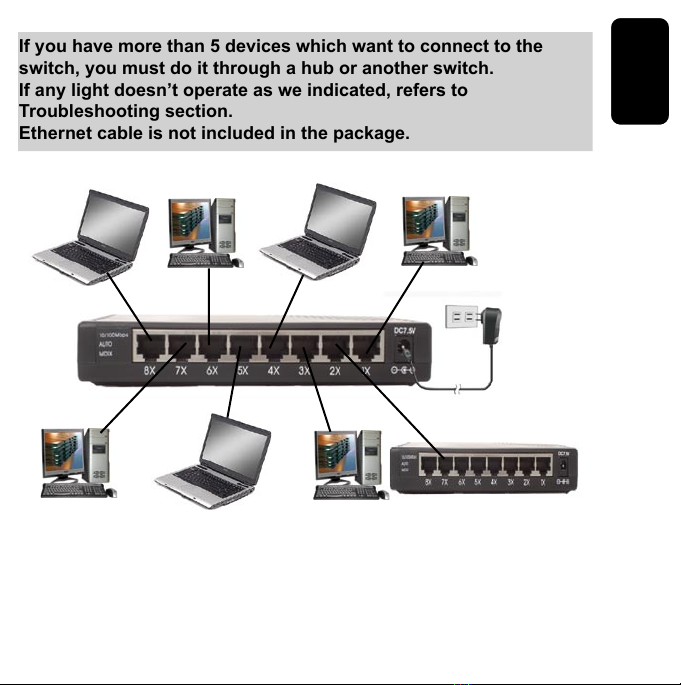

If you have more than 5 devices which want to connect to the
switch, you must do it through a hub or another switch.
If any light doesn’t operate as we indicated, refers to
Troubleshooting section.
Ethernet cable is not included in the package.
This kit is ideal for electronic students or hobbyists because
it allows them to develop creativity in the programming of

ENGLISH
ENGLISH-06
TROUBLESHOOTING
TROUBLE SOLUTION
The power light does not lit.
The port number light does
not lit for a connected device.
Make sure the power cord
is properly connected to the
switch.
Make sure you are using the
supplied power adapter.
Make sure the cable
connectors are securely
plugged to the switch.
Make sure the connected
device is turned on.
Make sure the cable is
smaller than 328 feet.

SPECIFICATIONS
Input: 7.5V - - - 1000mA
Standars: IEEE802.3 10Base-T, IEEE802.3u, 100Base-TX
Topology: Star
Protocol: CSMA/CD
date rate: Ethernet: 10Mbps (Half Duplex), 20Mbps
(Full Duplex), Fast Ethernet: 100Mbps
(Half Duplex), 200Mbps (Full Duplex)
Network interface: 10Base-T: UTP cable Cat 3, 4, 5 (up to
100 metres), EIA/TIA-568 100ohms
STP(up to 100 metres) 100Base-T:
UTP cable Cat 5, 5e (up to 100 metres),
EIA/TIA-568 100ohms STP (up to
100 metres).
Transfer method: Store-and Forward.
MAC adress learning: Automátic leraning/update
Frame lter rate: 10Base-T: 14880pps/port
100Base-Tx: 148800pps/port
Operating temperature: 0 - 40°C
Storage temperature: -40 - 70°C
Operating humidity: 10% - 90% noncondensed
Storage humidity: 5% - 95% non-condensed
POWER ADAPTOR
Input: 110V~ 60Hz 0,15A Output: 7.5V - - - 1000mA
Product design and specications subject to change without
previous notice.
ENGLISH
ENGLISH-07

WARRANTY
This Steren product is warranted under normal usage against defects in workmanship and
materials to the original purchaser for one year from the date of purchase.
CONDITIONS
1.- This warranty card with all the required information, invoice or purchase ticket, product
box or package, and product, must be presented when warranty service is required.
2.- If the product stills on the warranty time, the company will repair it free of charge.
3.- The repairing time will not exceed 30 natural days, from the day the claim was received.
4.- Steren sell parts, components, consumables and accessories to customer, as well as
warranty service, at any of the addresses mentioned later.
THIS WARRANTY IS VOID IN THE NEXT CASES:
If the product has been damaged by an accident, acts of God, mishandling, leaky batteries,
failure to follow enclosed instructions, improper repair by unauthorized personnel, improper
safe keeping, among others.
a) The consumer can also claim the warranty service in the purchase establishment.
b) If you lose the warranty card, we can reissue it, if you show the invoice or purchase ticket.
Product: 8 Port fast Ethernet switch
Part number: SWI-008
Brand: Steren

RETAILER INFORMATION
Name of the retailer
Address
Product
Brand
Part number
Serial number
Date of delivery
In case your product fails or have questions, please contact your nearest dealer. If
you are in Mexico, please give a call to our Call Center.
Call Center
01 800 500 9000

IMPORTANTE
Antes de utilizar su nuevo Switch fast Ethernet, por favor lea las
siguientes recomendaciones
No intente desarmar el equipo, puede causar malfuncionamiento y
se anulará de la garantía.
No exponga el equipo a temperaturas extremas.
No use ni almacene este equipo en lugares donde pueda caer
agua. Puede causar mal funcionamiento.
Siempre utilice un paño suave y seco para limpiar el equipo.
CARACTERISTICAS
Cumple con los estándares IEEE802.3, IEEE802.3u.
Velocidad de transmisión de hasta 100Mbps.
Puertos RJ45 con auto negociación.
Soporta Auto-MDI / MDIX.
Soporta control de ujo en modo Full Duplex.
Soporta MAC address, auto aprendizaje y auto envejecimiento
LEDs indicadores de monitoreo de encendido, enlace y actividad.
•
•
•
•
ESPAÑOL-02
ESPAÑOL
Antes de utilizar su nuevo Kit C

CONTROLES
1.- Indicador de encendido.
Enciende cuando el equipo se conecta a un tomacorriente.
2.- Indicador de actividad / enlace.
Enciende cuando un equipo está conectado al puerto RJ45
correspondiente / parpadea cuando hay transmisión o recepción de
datos.
3.- Conectores RJ45.
Permite conectar hasta 8 dispositivos al switch.
4.- Adaptador de corriente.
Permite conectar el adaptador de corriente suministrado.
ESPAÑOL-03
ESPAÑOL
12
2
2
34

INSTALACION
Decida donde desea colocar el switch. Localice una super cie
horizontal como un escritorio o mesa. El switch incluye tornillos para
colocarlo verticalmente.
Asegúrese de que el lugar seleccionado:
- No le de la luz del sol directamente.
- No esté cerca de lugares calientes o aire caliente.
- El switch debe tener por lo menos 5 centímetros de espacio
libre alrededor.
- Que esté bien ventilado.
Además, requiere un cable categoría 5 (Cat 5) con conectores RJ45
para cada equipo que desee conectar al switch. Cada cable de Ethernet
debe ser menor a 100 metros.
1.- Coloque el switch en una supercie plana o en la pared.
2.- Para cada dispositivo, inserte una de las terminales del cable de
Ethernet en el puerto del dispositivo que desee utilizar y la otra terminal
en uno de los puertos del switch.
3.- Conecte el adaptador de corriente en el switch y el extremo contrario
en un tomacorriente casero. La luz indicadora de energía se
enciende así como los números de los puertos conectados. Si existe
alguna transmisión o recepción de datos, el indicador parpadea.
ESPAÑOL-04
ESPAÑOL

Si conecta más de 8 dispositivos al switch, debe instalar un Hub u
otro switch a este equipo. Si ninguna luz se enciende, consulte la
sección de Problemas y soluciones.
Cable Ethernet no incluido en el paquete.
ESPAÑOL-05
ESPAÑOL
Este Kit es ideal para estudiantes o acionados a la meca-

PROBLEMAS Y SOLUCIONES
PROBLEMA SOLUCION
El indicador de encendido
no se enciende.
El indicador de puerto
no enciende aún cuando
hay un dispositivo conectado.
ESPAÑOL-06
ESPAÑOL
Asegúrese de que el adaptador de
corriente esté conectado al switch.
Asegúrese de utilizar el adaptador de
corriente suministrado en el empaque.
Asegúrese de que los conectores de
los cables están correctamente
instalados en el switch y en el
dispositivo.
Asegúrese de que el dispositivo
conectado al switch esté encendido.
Revise que el cable sea menor a 100
metros.

ESPECIFICACIONES
Entrada: 7,5V - - - 1000mA
Estándares: IEEE802.3 10Base-T, IEEE802.3u, 100Base-TX
Topología: Estrella
Protocolo: CSMA/CD
Velocidad de transferencia
de datos: Ethernet: 10Mbps (Half Duplex), 20Mbps
(Full Duplex), Fast Ethernet: 100Mbps
(Half Duplex), 200Mbps (Full Duplex)
Interfase de red: 10Base-T: cable UTP categoría 3, 4, 5 (máximo
100 metros), EIA/TIA-568 100ohms
STP(máximo 100 metros) 100Base-T: cable
UTP categoría 5, 5e (máximo 100 metros),
EIA/TIA-568 100ohms STP (máximo
100 metros).
Método de transferencia: Store-and Forward.
Aprendizaje MAC adress: Aprendizaje/actualización Automática.
Tasa de ltro de cuadro: 10Base-T: 14880pps/puerto
100Base-Tx: 148800pps/puerto
Temepratura de operación: 0 - 40°C
Temperatura de almacenaje: -40 - 70°C
Humedad de operación: 10% - 90% no condensada
Humedad de almacenaje: 5% - 95% no-condensada
CONVERTIDOR
Entrada: 110V~ 60Hz 0,15A Salida: 7,5V - - - 1000mA
El diseño del producto y las especicaciones pueden cambiar sin
previo aviso.
ESPAÑOL-07
ESPAÑOL

PÓLIZA DE GARANTÍA
Esta póliza garantiza el producto por el término de un año en todas sus partes y mano
de obra, contra cualquier defecto de fabricación y funcionamiento, a partir de la fecha de
entrega.
CONDICIONES
1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue
adquirido o en Electrónica Steren S.A. de C.V.
2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar
defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos
por el proveedor.
3.- El tiempo de reparación en ningún caso será mayor a 30 días, contados a partir de la
recepción del producto en cualquiera de los sitios donde pueda hacerse efectiva la
garantía.
4.- El lugar donde puede adquirir partes, componentes, consumibles y accesorios, así como
hacer válida esta garantía es en cualquiera de las direcciones mencionadas
posteriormente.
ESTA PÓLIZA NO SE HARA EFECTIVA EN LOS SIGUIENTES CASOS:
1.- Cuando el producto ha sido utilizado en condiciones distintas a las normales.
2.- Cuando el producto no ha sido operado de acuerdo con el instructivo de uso.
3.- Cuando el producto ha sido alterado o reparado por personal no autorizado por
Electrónica Steren S.A. de C.V.
El consumidor podrá solicitar que se haga efectiva la garantía ante la propia casa
comercial donde adquirió el producto. Si la presente garantía se extraviara, el consumidor
puede recurrir a su proveedor para que le expida otra póliza de garantía, previa
presentación de la nota de compra o factura respectiva.
Producto: Switch Fast Ethernet de 8 puertos
Modelo: SWI-008
Marca: Steren

DATOS DEL DISTRIBUIDOR
Nombre del Distribuidor
Domicilio
Producto
Marca
Modelo
Número de serie
Fecha de entrega
ELECTRONICA STEREN S.A. DE C.V.
Camarones 112, Obrero Popular, 02840, México, D.F. RFC: EST850628-K51
STEREN PRODUCTO EMPACADO S.A. DE C.V.
Biólogo MaximIno Martínez No. 3408 Int. 3 y 4, San Salvador Xochimanca, México, D.F. 02870,
RFC: SPE941215H43
ELECTRONICA STEREN DEL CENTRO, S.A. DE C.V.
Rep. del Salvador 20 A y B, Centro, 06000, México. D.F. RFC: ESC9610259N4
ELECTRONICA STEREN DE GUADALAJARA, S.A.
López Cotilla No. 51, Centro, 44100, Guadalajara, Jal. RFC: ESG810511HT6
ELECTRONICA STEREN DE MONTERREY, S.A.
Colón 130 Pte., Centro, 64000, Monterrey, N.L. RFC: ESM830202MF8
ELECTRONICA STEREN DE TIJUANA, S.A. de C.V.
Calle 2a, Juárez 7636, Centro, 22000, Tijuana, B.C.N. RFC: EST980909NU5
En caso de que su producto
presente alguna falla, acuda
al centro de distribución más
cercano a su domicilio y en caso
de tener alguna duda o pregunta
por favor llame a nuestro Centro
de Atención a Clientes, en
donde con gusto le atenderemos
en todo lo relacionado con su
producto Steren.
Centro de Atención a Clientes
01 800 500 9000
