Steren REC-850 User manual

1

2
REC-850
Gracias por la compra de este producto Steren.
Esta guía rápida contiene todas las indicaciones necesarias para manejar su
nuevo Grabadora digital de voz de 4 GB.
Por favor, revíselo completamente para estar seguro de cómo utilizar
apropiadamente el producto.
Para apoyo, compras y todo lo nuevo que tiene Steren, visite nuestro sitio web:
www.steren.com
G
rabadora di
g
ital de voz de 4
G
B

3
La información que se muestra en este manual sirve únicamente
como referencia sobre el producto. Debido a actualizaciones pueden
existir diferencias.
Por favor, consulte nuestra página web (www.steren.com) para
obtener la versión más reciente del instructivo.
IMPORTANTE
• Si utiliza el equipo en exteriores, asegúrese de que esté cubierto adecuadamente.
• No intente abrir el equipo, puede ocasionar un mal funcionamiento y anular la garantía.
• En caso de que requiera revisión acuda con su distribuidor autorizado Steren.
• No use ni almacene este equipo en lugares donde existan goteras o salpicaduras de agua.

4
C
ARA
C
TERÍ
S
TI
C
A
S
• La grabadora digital de voz estéreo permite hacer grabaciones de audio confiables, así
como reproducirlas en cualquier momento y pasarlas a la computadora por medio de su
puerto micro USB.
• Incorpora función de segmentación o almacenamiento en carpetas diferentes para
organizar mejor las grabaciones, así como hasta 6 niveles de calidad de grabación.
• Tiene pantalla LCD a color, dos micrófonos internos para grabación estéreo, altavoz,
salida de audífono y entrada de micrófono externo, ranura de expansión para memorias
micro USB y memoria interna de 4 GB. Incluye un accesorio para realizar grabaciones de
llamadas telefónicas.
• Sistema activado por voz.
• Pantalla a color.
Contenido
• Grabadora
• Cable auxiliar
• Filtro para grabación telefónica
• Audífonos
• Micrófono externo
• Correa
• Función Hold
• Indicador de batería

5
CO
NTR
O
LE
S
1. Micrófono
2. Pantalla LCD
3. Botones de función (F1, F2, F3)
4. Pausa (PAUSE)
5. Grabar (REC)
6. Arriba/abajo, subir/bajar volumen
7. Derecha/izquierda, adelantar/atrasar,
archivo anterior o posterior
8. Reproducir/OK
9. Hearing aid
10. Borrar archivos (ERASE)
11. Entrada (3.5 mm) para micrófono
externo
12. Ranura para tarjeta de memoria
externa.
13. Entrada micro USB
14. Salida para audífonos
15. Bloqueo de la grabadora
16. Ranura para correa
17. Altavoz
18. Compartimento de baterías

6

7
B
ATERÍA
S/
EN
C
ENDID
O
APA
G
AD
O
1. Abra el compartimento de baterías en la parte posterior de la grabadora e inserte dos pilas
AAA, ponga atención a la polaridad y coloque de nuevo la tapa.
2. Para encender la grabadora, presione el botón [reproducir/OK] durante tres segundos.
Presione el mismo botón por otros tres segundos para apagarla.
La grabadora de voz puede ser alimentada también vía USB (la batería no se
recarga).

8
A
JUS
TE
S
G
ENERALE
S
1. Para ajustar la fecha y la hora, presione el botón F2 para ingresar al Menú de Ajustes
(MenuSetting), elija la opción Establecer sistemas con las flechas y confirme con OK.

9

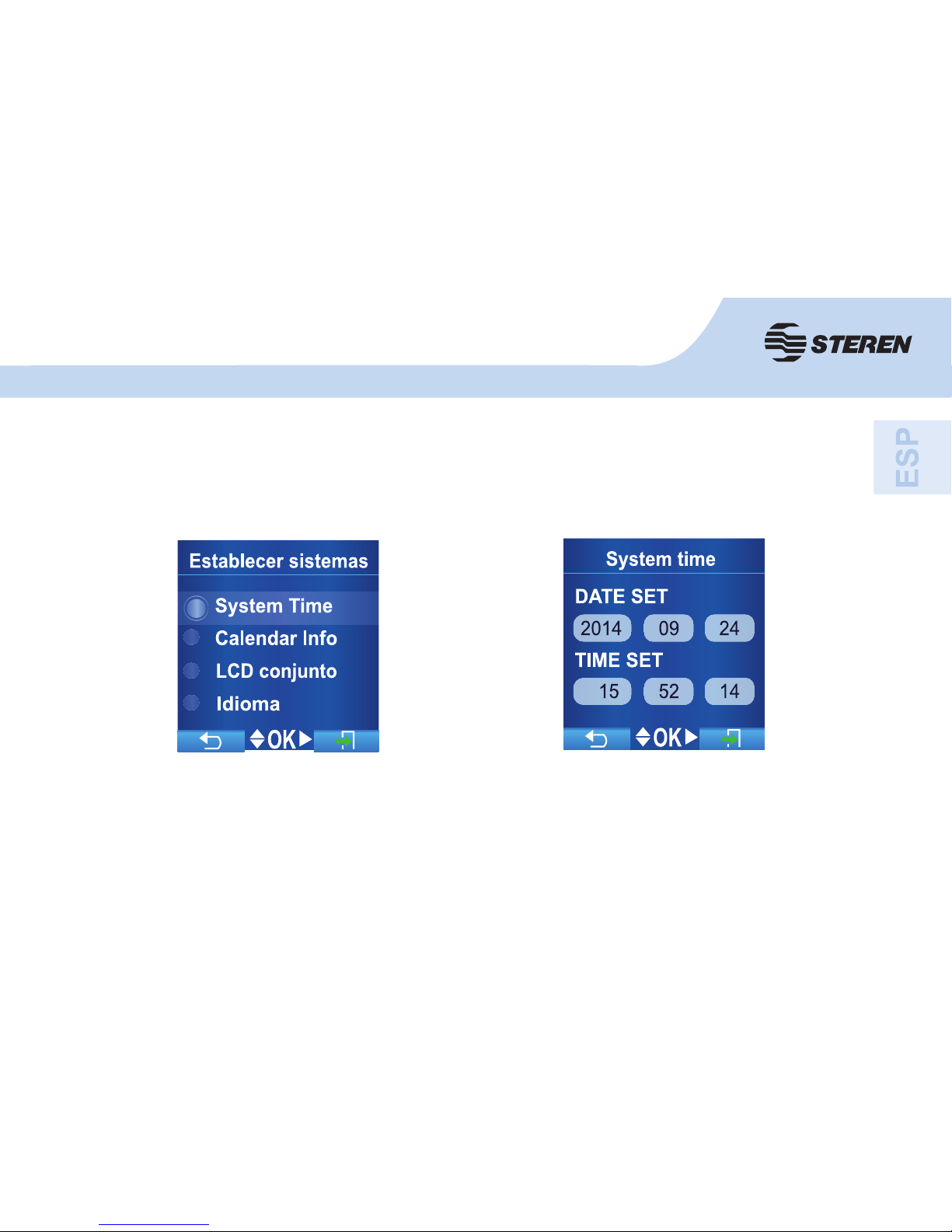

2. Dentro del menú Establecer sistemas, elija la opción System Time con el botón OK, y
ajuste la fecha y la hora con las flechas arriba y abajo. Cuando haya terminado de ajustar
una opción, pase a la siguiente con la flecha derecha.
3. Presione OK para guardar la configuración.

10
4. Para seleccionar el idioma, en el Menú de Ajustes elija de nuevo la opción Establecer
sistemas y dentro de éste, la opción idioma. Seleccione el idioma que desee con las flechas
y confirme el ajuste con el botón OK.
G
RABA
C
I
ÓN
1. Para iniciar la grabación, simplemente tiene que
presionar el botón REC. Cuando desee que la grabación
pare, presiónelo nuevamente. Si desea pausar la grabación,
presione el botón PAUSE.
El LED indicador parpadeará. presione PAUSE nuevamente
para continuar.

11
2. Puede elegir entre cinco fólderes distintos para guardar sus
grabaciones; para seleccionar uno, presione el botón F1, elija
con las flechas el fólder que desee y confirme la selección con
OK.
3. Para seleccionar la memoria en la que se guardarán las
grabaciones, ingrese al Menú de Ajustes (MenuSettings)
presionando F2, elija con las flechas la opción Establecer
sistemas e ingrese presionando OK. Dentro de este submenú
elija con la flechas la opción Memory Select e ingrese con
OK, ahí podrá seleccionar entre el Índice principal (memoria
interna de la grabadora) e Índice de tarjeta (memoria de tarjeta
externa), confirme su selección con el botón OK.

12
G
RABA
C
I
Ó
N
CO
N
U
N MI
C
R
Ó
F
O
N
O
EXTERN
O
1. Conecte el micrófono externo incluido en la entrada
correspondiente.
2. Entre al Menú de ajustes (MenuSetting) presionando el
botón F2 y seleccione la opción Rec Set con las flechas,
presione OK para ingresar.

13

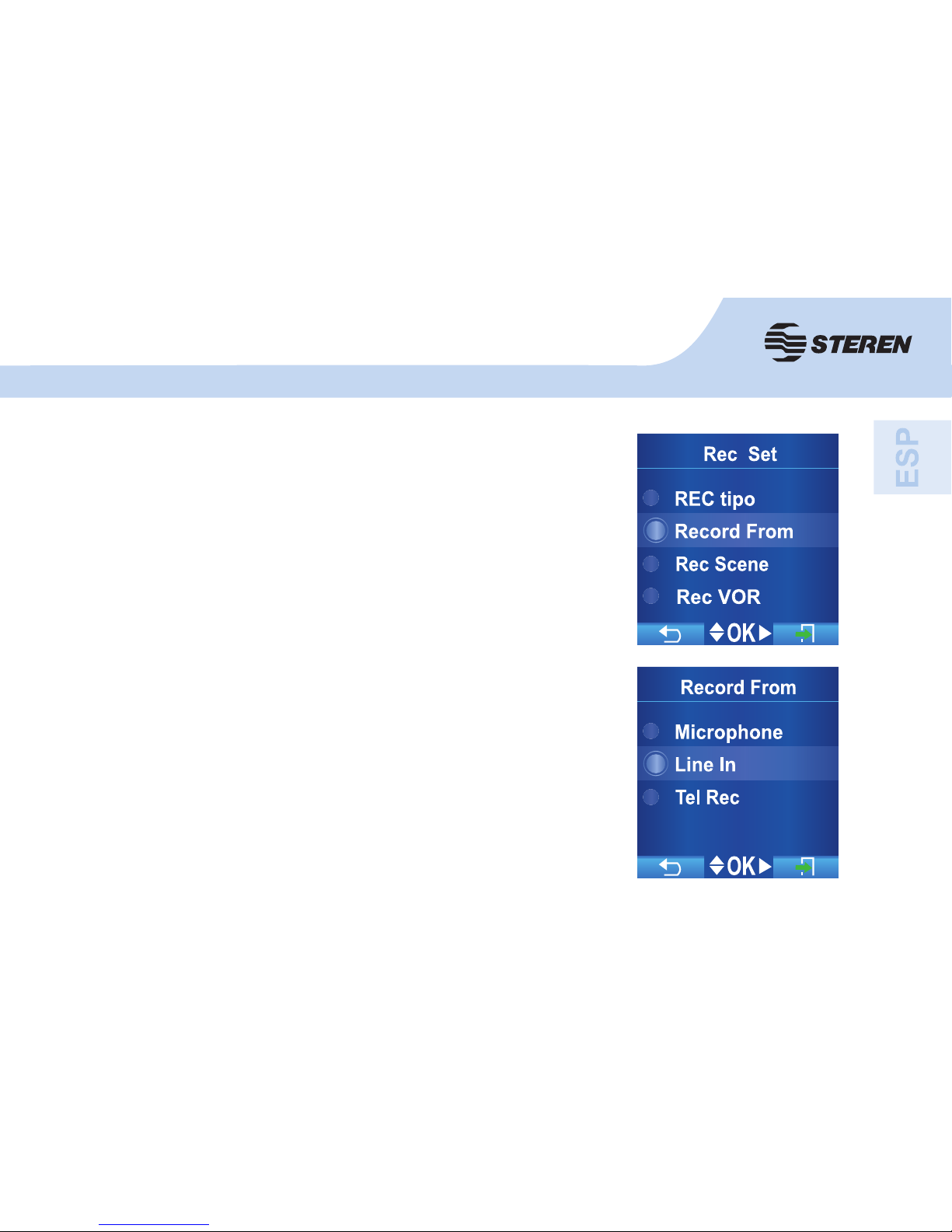

3. Dentro del submenú Rec Set, seleccione con las flechas
la opción Record From e ingrese con OK.
4. Elija la opción Line In con las flechas y confirme el ajuste
con OK.
5. Para iniciar y detener la grabación simplemente presione
REC.

14
G
RABA
C
I
Ó
N DE
S
DE
U
NA LÍNEATELEF
Ó
NI
CA

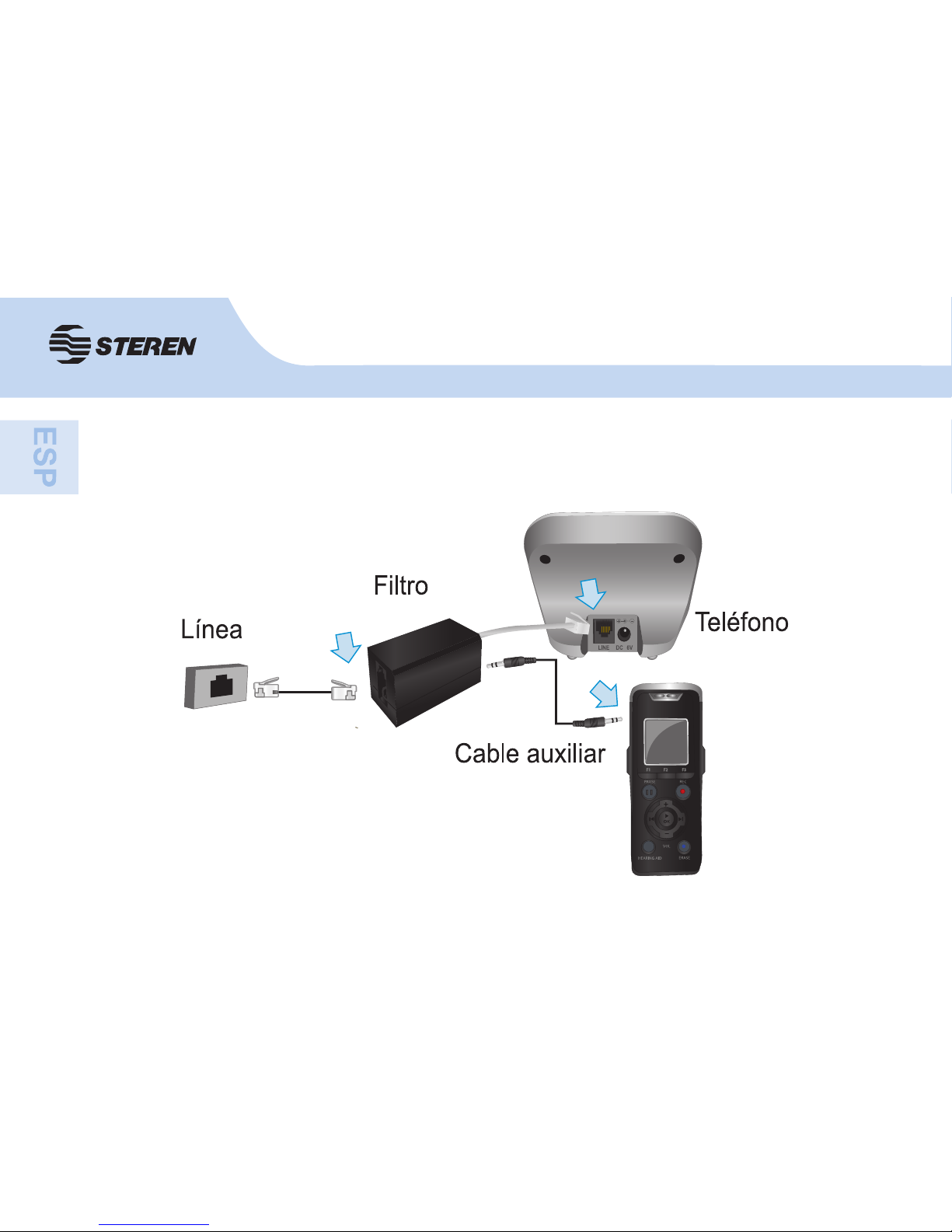

1. Conecte la grabadora al teléfono mediante el filtro y el cable auxiliar incluidos.

15

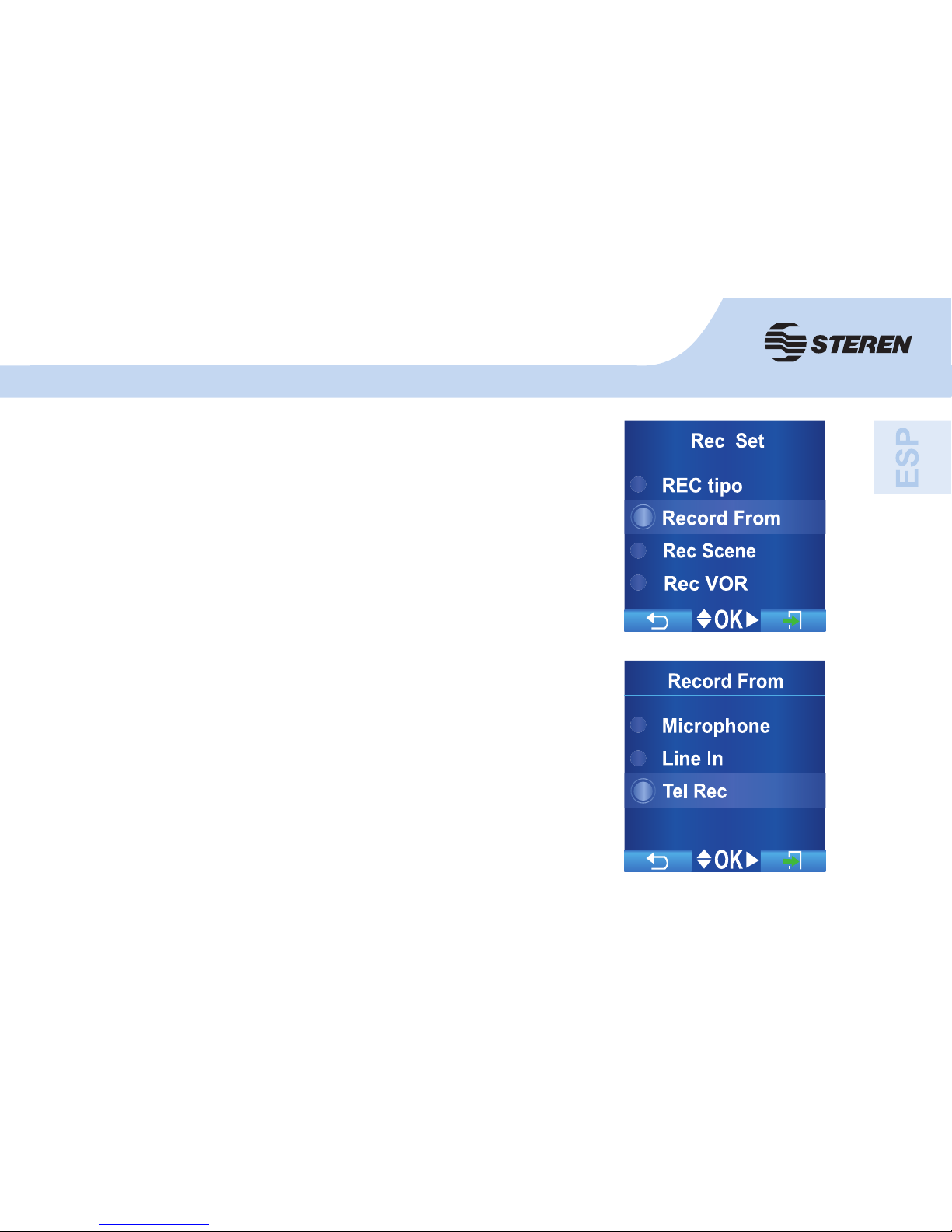

2. Entre al Menú de ajustes (MenuSetting) presionando el
botón F2 y seleccione la opción Rec Set con las flechas,
presione OK para ingresar.
3. Dentro del submenú Rec Set, seleccione con las flechas
la opción Record From e ingrese con OK.
4. Elija la opción Tel Rec con las flechas y confirme el ajuste
con OK.
5. Para iniciar y detener la grabación simplemente presione
REC.

16
REPR
O
D
UCC
I
Ó
N DE
G
RABA
C
I
O
NE
S
E
LIMINAR
G
RABA
C
I
O
NE
S
1. Para reproducir las grabaciones, seleccione el fólder
presionando F1 en el que haya guardado los archivos y
seleccione uno con las flechas derecha/izquierda. Presione
[reproducir/OK] para iniciar la reproducción.
2. Para detener la reproducción presione PAUSE.
1. Para eliminar una o todas las grabaciones, seleccione el fólder en el que haya archivos y
seleccione uno con las flechas.

17
2. Una vez que seleccionó una grabación, presione el botón
ERASE. Para borrar un solo archivo elija la opción Eliminar
archivo, y posteriormente el archivo que desea eliminar.
Confirme sus selecciones con el botón OK.
3. Para eliminar todas las grabaciones de un fólder
seleccione la opción Borrar todos; confirme con el botón
OK, aparecerá “yes” y “no”. Seleccione “yes” para confirmar.
ES
PE
C
IFI
C
A
C
I
O
NE
S
Alimentación: 3 V (2xAAA)
Memoria: 4 GB
Rango de frecuencia: 20 Hz – 20 000 Hz
El diseño del producto y las especificaciones pueden cambiar sin previo aviso.
