Ex ES/EM 97 -60°C
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den
Maschinenhersteller geknüpft.
Im Zweifelsfall ist die deutsche Sprachversion dieser
Anleitung maßgeblich.
Lieferumfang
1 Gerät, 1 Montage- und Anschlussanleitung, Kartonage.
Sicherheitshinweise
=In diesem Dokument wird das Warndreieck zu-
sammen mit einem Signalwort verwendet, um
auf gefährliche Situationen hinzuweisen.
Die Signalwörter haben folgende Bedeutungen:
HINWEIS
zeigt eine Situation an, die einen
Sachschaden zur Folge haben
könnte.
VORSICHT
zeigt eine Situation an, die eine
geringfügige oder mäßige Ver-
letzung zur Folge haben könnte.
WARNUNG
zeigt eine Situation an, die den
Tod oder eine schwere Verlet-
zung zur Folge haben könnte.
GEFAHR
zeigt eine Situation an, die eine
schwere Verletzung oder den
Tod zur Folge hat.
Bestimmungsgemäßer Gebrauch
=
GEFAHR
Zweckentfremdete Verwendung und explosions-
fähige Einsatzumgebung. Explosionsgefahr! Ver-
brennungsgefahr! Darf nicht in Kategorie 1/Zone 0
und Zone 20 eingesetzt werden. Nur in zulässigen
Kategorien/Zonen einsetzen. Gerät nur entspre-
chend der in dieser Montage- und Anschlussanlei-
tung festgelegten Betriebsbedingungen verwenden.
Gerät nur entsprechend dem in dieser Montage-
und Anschlussanleitung genannten Einsatzzweck
verwenden.
Das Gerät, Bauform ähnlich zu DIN EN 50047, entspricht den Europäi-
schen Normen für den Explosionsschutz EN IEC 60079-0, EN 60079-1,
EN IEC 60079-7 und EN 60079-31. Es ist für den Einsatz in explosions-
gefährdeten Bereichen der Zonen 1 und 2 sowie Zonen 21 und 22 nach
EN 60079-14 vorgesehen. Die Anforderungen der EN 60079-14, z.B. in
Bezug auf Staubablagerungen und Temperaturgrenzen, einhalten. Das
Gerät dient dem Einsatz in Sicherheitsstromkreisen zur Stellungs-
überwachung beweglicher Schutzeinrichtungen nach EN ISO 14119
(EN 1088) Bauart 1 und EN 60947-5-1.
Installation, Montage, Demontage
=
GEFAHR
Spannungsführende Teile und explosionsfähige At-
mosphäre. Stromschlaggefahr! Explosionsgefahr!
Verbrennungsgefahr! Anschluss und Abklemmen
nur durch qualifiziertes und autorisiertes Fach-
personal. Anschluss und Abklemmen nur in nicht-
explosionsfähiger Umgebung.
=
GEFAHR
Undichtigkeit durch Montage bei tiefen Temperatu-
ren. Stromschlaggefahr! Bei tiefen Temperaturen
achtsam anschließen.
=
GEFAHR
Undichtigkeit bei Montage ohne Betätiger. Explosi-
onsgefahr! Nur mit Betätiger betreiben!
=
GEFAHR
Undichtigkeit durch undichten Deckel. Explosions-
gefahr! Verbrennungsgefahr! Deckel dicht auf-
schrauben, Drehmoment von 1,5 - 2 Nm beachten.
Das Gerät auf einer ebenen Fläche befestigen. Bei der Montage darauf
achten, dass ein Verschieben des Geräts nicht möglich ist. Dies gilt
auch im Fehlerfall. Gerät gegen unbefugte Manipulation sichern, z.B.
mit Einweg-Sicherheitsschrauben. Sie sind optional erhältlich. Beach-
ten Sie die Hinweise der Normen EN ISO 12100 und EN ISO 14120. Zur
sicheren Montage der Kabelverschraubung finden Sie eine zusätzli-
che Montageanleitung in dieser Verpackung!
Verwendung und Betrieb
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Explosionsgefahr! Schutzabdeckung über Kontakt-
anschlüssen muss unversehrt sein.
=
GEFAHR
Bei Überlastung der Kontakte zu hohe Betriebs-
temperaturen. Explosionsgefahr! Verbrennungs-
gefahr! Für Kurzschlussschutz entsprechende
Sicherungsgröße verwenden.

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
2 / 24
//
Ex ES/EM 97 -60°C
3. Entfernen von Schmutz.
4. Prüfen der Leitungseinführung und -anschlüsse.
Hinweise
Das Gerät nicht als mechanischen Anschlag verwenden. Die Ge-
brauchslage ist beliebig. Für das Errichten von elektrischen Betriebs-
mitteln in explosionsgefährdeten Bereichen gilt die EN 60079-14. Zu
beachten sind zudem die ATEX-Prüfbescheinigung und die darin ent-
haltenen besonderen Bedingungen. Die hier beschriebenen Produkte
wurden entwickelt, um als Teil einer Gesamtanlage oder Maschine si-
cherheitsgerichtete Funktionen zu übernehmen. Ein komplettes si-
cherheitsgerichtetes System enthält in der Regel Sensoren, Auswerte-
einheiten, Meldegeräte und Konzepte für sichere Abschaltungen. Für
die Verschaltung des Geräts in das Gesamtsystem: die in der Risiko-
analyse festgelegte Steuerungskategorie durchgehend einhalten.
Hierzu ist auch eine Validierung nach EN ISO 13849-2 bzw. nach EN
62061 erforderlich. Desweiteren kann der Performance-Level nach
EN ISO 13849-1 bzw. SIL-CL-Level nach EN 62061 durch Verkettung
von mehreren Sicherheitsbauteilen und anderen sicherheitsgerichte-
ten Geräten, z.B. Reihenschaltung von Sensoren, niedriger ausfallen
als die Einzellevel. Es liegt im Verantwortungsbereich des Herstellers
einer Anlage oder Maschine, die korrekte Gesamtfunktion sicherzu-
stellen. Technische Änderungen vorbehalten. steute übernimmt keine
Haftung für Empfehlungen, die durch diese Beschreibung gegeben
oder impliziert werden. Aufgrund dieser Beschreibung können keine
neuen, über die allgemeinen steute-Lieferbedingungen hinausgehen-
den, Garantie-, Gewährleistungs- oder Haftungsansprüche
abgeleitet werden.
- Gerät nur innerhalb der zulässigen elektrischen Belastungsgrenzen
betreiben (siehe Technische Daten).
- Gerät nur innerhalb der zulässigen Umgebungstemperaturbereiche
verwenden (siehe Typenschild und Technische Daten).
Besondere Bedingungen
Für Geräte mit Betätigern WHM, WHLM, WHKM, WPHM:
Die Kapazität des Metallbetätigers beträgt c≤10 pF
(siehe Typenschild).
Reinigung
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr! Bei
Reinigung: Schutzart IP66 beachten.
- Zur Vermeidung elektrostatischer Aufladung darf das Gerät in
explosionsgefährdeten Bereichen nur mit einem feuchten Tuch
gereinigt werden.
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde,
nicht-kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungs- oder Lösungsmittel verwenden.
Entsorgung
- Nationale, lokale und gesetzliche Bestimmungen zur
Entsorgung beachten.
- Materialien getrennt dem Recycling zuführen.
Instandhaltung, Wartung, Reparatur
=
GEFAHR
Spannungsführende Teile. Stromschlaggefahr!
Beschädigte und defekte Geräte nicht reparieren,
sondern ersetzen.
=
GEFAHR
Explosionsfähige Atmosphäre. Explosionsgefahr!
Verbrennungsgefahr! Maximale Schaltspiele
beachten.
=
GEFAHR
Explosionsfähige Atmosphäre. Explosionsgefahr!
Verbrennungsgefahr! Umbauten und Veränderun-
gen am Gerät unterlassen.
Bei rauen Betriebsbedingungen empfehlen wir eine regelmäßige
Wartung mit folgenden Schritten:
1. Betätiger auf Leichtgängigkeit prüfen.
2. Prüfen des Schaltgerätes auf Beschädigungen.
Beschädigungen können den Explosionsschutz aufheben!
Beschädigte Schaltgeräte müssen ersetzt werden!
Deutsch (Originalbetriebsanleitung)
English
Use of the mounting and wiring instructions
All actions described in these instructions may only be performed by
qualified persons who have been trained and authorised by the
operating company.
1. Read and understand these mounting and wiring instructions.
2. Comply with the valid occupational safety and accident prevention
regulations.
3. Install and operate the device.
Selection and installation of devices and their integration in control
systems demand qualified knowledge of all the relevant laws, as well
as the normative requirements of the machine manufacturer.
In case of doubt, the German language version of these instructions
shall prevail.
Scope of delivery
1 device, 1 mounting and wiring instructions, 1 carton.
Safety information
=In this document, the warning triangle is used
together with a signal word to indicate a
hazardous situation.

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
3 / 24
//
Ex ES/EM 97 -60°C
English
The signal words have the following meanings:
NOTICE
indicates a situation which may
result in material damage.
CAUTION
indicates a situation which may
result in minor or moderate
injury.
WARNING
indicates a situation which may
result in serious injury or death.
DANGER
indicates a situation which will
result in serious injury or death.
Intended use
=
DANGER
Misuse and explosive environment. Explosion haz-
ard! Risk of burns! Not for use in category 1/zone
0 and zone 20. Use only in permitted categories/
zones. Use device only in accordance with the oper-
ating conditions defined in the mounting and wiring
instructions. Use device only in accordance with the
intended purpose defined in the mounting and
wiring instructions.
The device, design similar to DIN EN 50047, complies with the Europe-
an standards for explosion protection EN IEC 60079-0, EN 60079-1,
EN IEC 60079-7 and EN 60079-31. It is intended for use in explosive
hazardous areas of zones 1 and 2 as well as zones 21 and 22 according
to EN 60079-14. Comply with the requirements of EN 60079-14, e.g.
with regard to dust deposits and temperature limits. The device is used
in safety circuits to monitor the position of mobile safety guards to
EN ISO 14119 (EN 1088) type 1 and EN 60947-5-1.
Installation, mounting, dismantling
=
DANGER
Live parts and explosive atmosphere. Electric
shock hazard! Explosion hazard! Risk of burns!
Connecting and disconnecting only to be performed
by qualified and authorised personnel. Connecting
and disconnecting only in non-explosive
environment.
=
DANGER
Untight if mounted at low temperatures. Electric
shock hazard! Mount carefully at low temperatures.
=
DANGER
Untight if mounted without an actuator. Explosion
hazard! Only operate with an actuator.
=
DANGER
Leakage caused by untight cover. Explosion haz-
ard! Risk of burns! Tighten the cover appropriately.
Oberserve tightening torque 1.5 - 2 Nm.
Mount the device on an even surface. Ensure that the device cannot
be moved from its position. Ensure this in case of failure, too. For pro-
tection against unauthorized manipulation, use e.g. one way safety
screws. These are optionally available. Observe the instructions in the
standards EN ISO 12100 and EN ISO 14120. For safe mounting of the
cable gland, see the additional mounting instructions in
this packaging.
Application and operation
=
DANGER
Live parts. Electric shock hazard! Explosion haz-
ard! Protective cover over contacts must be intact.
=
DANGER
In case of overloaded contacts too high operation
temperatures. Explosion hazard! Risk of burns! For
short-circuit protection use appropriate fuse size.
- Use device only within the permitted electrical load limits (see
technical data).
- Use device only within the permitted ambient temperature range
(see product label and technical data).
Special conditions
For devices with actuators WHM, WHLM, WHKM, WPHM:
Capacity of metal actuator is c≤10 pF (see product label).
Cleaning
=
DANGER
Live parts. Electric shock hazard! When cleaning:
observe degree of protection IP66.
- Use a damp cloth to clean devices in explosive hazardous areas. This
prevents electrostatic charge.
- In case of damp cleaning: use water or mild, non-scratching,
non-chafing cleaners.
- Do not use aggressive cleaners or solvents.
Disposal
- Observe national, local and legal regulations concerning disposal.
- Recycle each material separately.

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
4 / 24
//
Ex ES/EM 97 -60°C
Français
Utilisation des instructions de montage et de câblage
Toutes les manipulations décrites dans cette notice d‘installation ne
doivent être effectuées que par du personnel formé et autorisé par la
société exploitante.
1. Lire et comprendre les instructions de montage et de câblage.
2. Respecter les règles de sécurité et de prévention des accidents en
vigueur.
3. Installer l’appareil et le mettre en service.
La sélection et l'installation des appareils et leurs intégrations dans
les systèmes de commande exigent une connaissance approfondie
de toutes les lois pertinentes, ainsi que des exigences normatives du
fabricant de la machine.
En cas de doute, la version allemande fait référence.
Volume de livraison
1 appareil, 1 instruction de montage et de câblage, carton.
Instructions de sécurité
=Dans ce document, le triangle de présignalisa-
tion est utilisé avec un mot-clé pour signaler
les situations dangereuses.
Les mots-clés ont les significations suivantes:
NOTICE
indique une situation qui pour-
rait entraîner un dommage
matériel.
ATTENTION
indique une situation qui pour-
rait entraîner une blessure
légère ou gravité modérée.
MISE EN GARDE
indique une situation qui pour-
rait entraîner la mort ou une
blessure grave.
DANGER
indique une situation qui en-
traîne une blessure grave ou
la mort.
Utilisation conforme
=
DANGER
D’utilisations non conformes et un environnement
potentiellement explosif. Risque d'explosion!
Risque de brûlure! Ne doit pas être utilisé dans la
catégorie 1/zone 0 et zone 20. Utiliser uniquement
dans les catégories/zones autorisées. N’utiliser
l’appareil qu’en conformité avec les conditions de
fonctionnement stipulées dans ces instructions
de montage et de câblage. Utiliser uniquement en
conformité avec les applications stipulées dans ces
instructions de montage et de câblage.
L’appareil, forme similaire DIN EN 50047, est conforme aux normes
Européennes pour la protection contre les explosions EN IEC 60079-0,
EN 60079-1, EN IEC 60079-7 et EN 60079-31. Il est prévu pour l‘utilisa-
tion en environnements à risque d‘explosion des zones 1 et 2 ainsi que
English
Service, maintenance, repair
=
DANGER
Live parts. Electric shock hazard! Do not repair de-
fective or damaged devices. Replace them.
=
DANGER
Explosive atmosphere. Explosion hazard! Risk of
burns! Observe maximum switching cycles.
=
DANGER
Explosive atmosphere. Explosion hazard! Risk of
burns! Do not rebuild or modify the device in
any way.
With rough conditions, we recommend routine maintenance as follows:
1. Check actuator for easy operation.
2. Check the switchgear for damage.
Damage can influence the explosion protection!
Damaged switchgear must be replaced!
3. Remove all dirt.
4. Check sealing of the cable or conduit connections.
N.B.
Do not use the device as mechanical endstop. Any mounting position is
possible. Furthermore, EN 60079-14 has to be applied for the installa-
tion of electrical equipment in explosive areas. Moreover, the ATEX test
certificate and the enclosed special conditions have to be observed.
The described products were developed in order to assume safety
functions as part of an entire plant or machine. A complete safety sys-
tem normally covers sensors, monitoring modules, indicator switches
and concepts for safe disconnection. For the integration of the device
in the entire system: strictly observe and respect the control category
determined in the risk assessment. Therefore, a validation according
to EN ISO 13849-2 or EN 62061 is necessary. Furthermore, the Perfor-
mance Level according to EN ISO 13849-1 and SIL CL Level according
to EN 62061 can be lower than the single level because of the combi-
nation of several safety components and other safety-related devices,
e.g. by serial connection of sensors. It is the responsibility of the man-
ufacturer of a plant or machine to guarantee the correct general func-
tion. Subject to technical modifications. steute does not assume any li-
ability for recommendations made or implied by this description. New
claims for guarantee, warranty or liability cannot be derived from this
document beyond the general terms and conditions of delivery.

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
5 / 24
//
Ex ES/EM 97 -60°C
Français
=
DANGER
Lors de surcharge des contacts, les températures
de service sont trop élevées. Risque d’explosion!
Risque de brûlure! Pour la protection contre les
courts-circuits, utilser un fusible de calibre
approprié.
- N’utiliser l’appareil que dans les limites des charges électriques au-
torísées (voir données techniques).
- N’utiliser l’appareil que dans la plage de température ambiante au-
torisée (voir plaque d’identification et données techniques).
Conditions particulières
Pour les appareils avec actionneurs WHM, WHLM, WHKM, WPHM:
La capacité de l'actionneur métallique est de c≤10 pF (voir plaque
d’identification).
Nettoyage
=
DANGER
Pièces sous tension. Risque d’électrocution! Pour
le nettoyage: Respecter la classe de protection
IP66.
- Pour éviter une charge électrostatique, l’appareil ne doit être nettoyé
qu’avec un chiffon humide dans des environnements à risque
d'explosion.
- Pour un nettoyage humide: utiliser de l’eau ou un nettoyant doux,
non abrasif, qui ne raye pas.
- Ne pas utiliser de nettoyants ou solvants agressifs.
Elimination des déchets
- Observer les dispositions nationales, locales et légales pour
l‘élimination.
- Trier les déchets pour le recyclage.
Maintenance, entretien, réparation
=
DANGER
Pièces sous tension. Risque d‘électrocution! Ne
pas réparer les appareils endommagés ou défec-
tueux, mais les remplacer.
=
DANGER
Atmosphère potentiellement explosive. Risque
d’explosion! Risque de brûlure! Observer les fré-
quences de commutation maximales.
=DANGER
Atmosphère potentiellement explosive. Risque
d’explosion! Risque de brûlure! S’abstenir de faire
des modifications ou changements de l’appareil.
dans les zones 21 et 22 selon EN 60079-14. Observer les exigences de
EN 60079-14, par ex. en rapport avec les dépôts de poussières et li-
mites de températures. L’appareil est prévu pour l’utilisation dans les
circuits de sécurité et destiné à la surveillance de protecteurs mobiles
selon EN ISO 14119 (EN 1088) type de construction 1 et EN 60947-5-1.
Installation, montage, démontage
=
DANGER
Pièces sous tension et atmosphère potentiellement
explosive. Risque d’électrocution! Risque d'explo-
sion! Risque de brûlure! Raccordement et débran-
chement que par du personnel qualifié et autorisé.
Raccordement et débranchement uniquement dans
un environnement non explosif.
=
DANGER
L’inétanchéité lors du montage à basses tempéra-
tures. Risque d’électrocution! Brancher à basses
températures avec attention.
=
DANGER
L’inétanchéité lors du montage sans actionneur.
Risque d'explosion! Utiliser uniquement avec
un actionneur.
=
DANGER
Fuites causées par un couvercle perméable. Risque
d'explosion! Risque de brûlure! Vissez le couvercle
hermétiquement, observez le couple de serrage de
1,5 à 2 Nm.
Fixer l’appareil sur une surface plane. Observer pour le montage
qu'une fois l’appareil mis en place, il n'est plus possible de le déplacer,
même en cas de défaillance. Sécuriser l’appareil contre toute manipu-
lation non autorisée, par ex. avec des vis de sécurité indémontables.
Elles sont disponibles en option. Respecter également les indications
des normes EN ISO 12100 et EN ISO 14120. Pour un montage sûr de
la presse-étoupe, voir l’instruction de montage supplémentaire dans
cet emballage!
Utilisation et opération
=
DANGER
Pièces sous tension. Risque d’électrocution!
Risque d'explosion! Le capuchon de protection sur
les contacts doit être intact.

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
6 / 24
//
Ex ES/EM 97 -60°C
Italiano
Volume di consegna
1 dispositivo, 1 istruzioni di montaggio e collegamento, imballo.
Informazioni di sicurezza
=In questo documento, il triangolo di emergenza
viene utilizzato insieme a una parola di segna-
lazione per indicare una situazione pericolosa.
Le parole di segnalazione hanno i seguenti significati:
AVVISO
indica una situazione che può
causare danni materiali.
ATTENZIONE
indica una situazione che può
causare lesioni lievi o moderate.
AVVERTIMENTO
indica una situazione che può
causare lesioni gravi o morte.
PERICOLO
indica una situazione che causa
lesioni gravi o morte.
Destinazione d‘uso
=
PERICOLO
Uso improprio ed ambiente esplosivo. Pericolo di
esplosione! Rischio di ustione! Non deve essere
utilizzato in categoria 1/zona 0 e zona 20. Utilizzare
esclusivamente nelle categorie/zone consentite.
Utilizzare il dispositivo soltanto in conformità con
le condizioni operative definite nelle istruzioni di
montaggio e collegamento. Utilizzare il dispositivo
soltanto ai fini definiti nelle istruzioni di montaggio
e collegamento.
Il dispositivo, forma simile a DIN EN 50047, è conforme alle norme eu-
ropee per la protezione antideflagrante EN IEC 60079-0, EN 60079-1,
EN IEC 60079-7 e EN 60079-31. È destinato all'uso in aree a rischio di
esplosione zone 1 - 2 e 21 - 22 secondo EN 60079-14. Rispettare i re-
quisiti della EN 60079-14, ad es. per quanto riguarda i depositi di pol-
vere e i limiti di temperatura. Il dispositivo è utilizzato nei circuiti di si-
curezza per monitorare la posizione delle protezioni mobili di sicurez-
za secondo EN ISO 14119 (EN 1088) tipo 1 e EN 60947-5-1.
Installazione, montaggio, smontaggio
=
PERICOLO
Componenti sotto tensione ed atmosfere esplosive.
Pericolo di scossa elettrica! Pericolo di esplosione!
Rischio di ustione! Connessione e disconnessione
soltanto da parte di personale qualificato ed auto-
rizzato. Connessione e disconnessione soltanto in
ambienti non esplosivi.
Utilizzo delle istruzioni di montaggio e collegamento
Tutte le azioni descritte nelle presenti istruzioni possono essere ese-
guite esclusivamente da personale qualificato, addestrato e autorizza-
to dall’azienda di gestione.
1. Leggere e comprendere le presenti istruzioni di montaggio e colle-
gamento.
2. Rispettare le norme vigenti in materia di sicurezza sul lavoro e pre-
venzione dagli infortuni.
3. Installare e mettere in funzione il dispositivo.
La scelta e l’installazione dei dispositivi e la loro integrazione nei siste-
mi di controllo richiedono una conoscenza specifica di tutte le relative
leggi e dei requisiti normativi del costruttore della macchina.
In caso di dubbi, fa fede la versione in lingua tedesca di
queste istruzioni.
Français
En cas de fonctionnement dans un environnement difficile, il est
recommandé d'effectuer un entretien régulier qui consiste à:
1. Vérifier la souplesse d‘utilisation de l’actionneur.
2. Vérifiez que l’appareil de commutation n’est pas endommagé.
Toute dégradation peut invalider la protection contre les explosions!
Les appareils de commutation endommagés doivent être
remplacés!
3. Enlever les salissures.
4. Contrôler les entrées de câble et les raccordements.
Remarques
L’appareil ne peut pas servir de butée mécanique. La position de mon-
tage est indifférente. L'installation d'équipements électriques dans
des atmosphères potentiellement explosives est soumise à la norme
EN 60079-14. Il faut également observer le certificat d'essai ATEX et
les conditions particulières qui y figurent. Les produits décrits dans
ces instructions de montage ont été développés pour effectuer des
fonctions de sécurité comme éléments d’une machine ou installation
complète. Un système de sécurité se compose généralement de mul-
tiples capteurs, modules de sécurité, dispositifs de signalisation et
concepts assurant un déclenchement sûr. Pour l'intégration de l'appa-
reil dans l'ensemble du système: respecter scrupuleusement la caté-
gorie de commande définie dans l'évaluation des risques. Pour ce
faire, une validation selon EN ISO 13849-2 ou selon EN 62061 est né-
cessaire. De plus, le niveau de perfomance PL selon EN ISO 13849-1
ou niveau d’intégrité de sécurité SIL selon EN 62061 peut être infé-
rieur au niveau des composant de sécurité pris individuellement,
dans le cas d’une mise-en-série, par exemple. Le constructeur d’une
machine ou installation doit assurer le fonctionnement de l’ensemble.
Sous réserve de modifications techniques. Les caractéristiques et re-
commandations figurant dans ce document sont données exclusive-
ment à titre d’information et sans engagement contractuel de la part
de steute. En raison de cette description, aucune garantie, responsabi-
lité, ou droit à un dédommagement allant au-delà des conditions gé-
nérales de livraison de steute ne peut être pris en compte.

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
7 / 24
//
Ex ES/EM 97 -60°C
Italiano Pulizia
=
PERICOLO
Componenti sotto tensione. Pericolo di scossa
elettrica! Durante la pulizia: rispettare il grado di
protezione IP66.
- Utilizzare un panno umido per pulire dispositivi in aree a rischio di
esplosione. In questo modo si impedisce la carica elettrostatica.
- Per la pulizia a umido: utilizzare acqua oppure detergenti delicati,
non abrasivi, non graffianti.
- Non utilizzare detergenti o solventi aggressivi.
Smaltimento
- Osservare le norme nazionali, locali e legali per lo smaltimento.
- Riciclare ciascun materiale separatamente.
Assistenza, manutenzione, riparazione
=
PERICOLO
Componenti sotto tensione. Pericolo di scossa elet-
trica! Non tentare di riparare dispositivi difettosi e
danneggiati. Sostituirli.
=
PERICOLO
Atmosfera esplosiva. Pericolo di esplosione! Ri-
schio di ustione! Osservare il massimo di cicli
di commutazione.
=
PERICOLO
Atmosfera esplosiva. Pericolo di esplosione! Ri-
schio di ustione! Non trasformare o modificare
il dispositivo.
In condizioni di impiego in ambienti gravosi si consiglia una manuten-
zione periodica come segue:
1. Verificare la scorrevolezza dell‘azionatore.
2. Verificare la presenza di eventuali danni.
Eventuali danni possono compromettere la protezione
antideflagrante!
Gli interruttori danneggiati devono essere sostituiti!
3. Rimuovere tutta la sporcizia.
4. Verificare le entrare e i collegamenti dei cavi.
Indicazioni
Non usare il dispositivo come mezzo meccanico di arresto. Ogni posi-
zione di montaggio è possibile. Per la costruzione di apparecchiature
elettriche in aree a rischio di esplosione si applica la EN 60079-14. Oc-
corre inoltre osservare il certificato di prova ATEX e le particolari con-
dizioni in esso contenute. I prodotti descritti sono stati sviluppati con
l’intento di svolgere funzioni di sicurezza come una parte di un intero
impianto o macchinario. Di norma un completo sistema di sicurezza
comprende sensori, unità di valorizzazione, apparecchi di segnalazione
nonché sistemi per uno spegnimento sicuro. Per l'integrazione del di-
=
PERICOLO
Non a tenuta se montato a basse temperature.
Pericolo di scossa elettrica! Montare con cautela
a basse temperature.
=
PERICOLO
Non a tenuta se montato senza un azionatore. Peri-
colo di esplosione! Mettere in funzione soltanto con
un azionatore.
=
PERICOLO
Mancanza di tenuta in caso di coperchio non er-
metico. Pericolo di esplosione! Rischio di ustione!
Fissare il coperchio ermeticamente, osservare una
coppia di serraggio di 1,5 - 2 Nm.
Montare il dispositivo su una superficie piana. Durante il montaggio,
assicurarsi che il finecorsa non possa essere spostato, anche in caso
di guasto. Proteggere il dispositivo da eventuali manipolazioni, ad
esempio utilizzando viti di sicurezza monouso, disponibili come acces-
sori. Rispettare le istruzioni secondo le normative EN ISO 12100 e
EN ISO 14120. Per il montaggio sicuro del pressacavo, fare riferimen-
to alle istruzioni di montaggio supplementari contenute nella
confezione.
Uso e funzionamento
=
PERICOLO
Componenti sotto tensione. Pericolo di scossa elet-
trica! Pericolo di esplosione! La copertura protetti-
va sui contatti deve essere intatta.
=
PERICOLO
In caso di sovraccarico dei contatti, temperature di
esercizio troppo elevate. Pericolo di esplosione! Ri-
schio di ustione! Per la protezione da cortocircuito,
utilizzare un fusibile di dimensioni appropriate.
- Utilizzare il dispositivo soltanto entro i limiti di carico elettrico con-
sentiti (vedere i dati tecnici).
- Utilizzare il dispositivo soltanto entro il range di temperature con-
sentito (vedere l’etichetta del prodotto e i dati tecnici).
Condizioni speciali
Per dispositivi con azionatori WHM, WHLM, WHKM, WPHM:
La capacità dell'azionatore in metallo è c≤10 pF (vedere l’etichetta
del prodotto).

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
8 / 24
//
Ex ES/EM 97 -60°C
Português
Uso pretendido
=
PERIGO
Má utilização e ambiente explosivo. Perigo de ex-
plosão! Risco de queimaduras! Não deve ser utili-
zado na categoria 1/zona 0 e zona 20. Use apenas
em categorias/zonas permitidas. Use o dispositivo
apenas nas condições operacionais definidas nas
instruções de montagem e instalação. Use o dispo-
sitivo apenas na finalidade pretendida definida nas
instruções de montagem e instalação.
O dispositivo, formato similarmente DIN EN 50047, está em conformi-
dade com as normas européias para proteção contra explosão EN IEC
60079-0, EN 60079-1, EN IEC 60079-7 e EN 60079-31. Destina-se ao
uso em áreas de risco de explosão nas zonas 1 e 2, bem como zonas
21 e 22, de acordo com a EN 60079-14. Atende aos requisitos da EN
60079-14, por ex. no que diz respeito a acumulo de poeira e limites de
temperatura. O dispositivo é usado nos circuitos de segurança para
monitorar a posição dos protetores de segurança móveis para EN ISO
14119 (EN 1088) tipo 1 e EN 60947-5-1.
Instalação, montagem, desmontagem
=
PERIGO
Partes vivas e atmosfera explosiva. Risco de cho-
que elétrico! Perigo de explosão! Risco de queima-
duras! Conexão e desconexão apenas por pessoal
qualificado e autorizado. Conexão e desconexão
apenas em ambiente não explosivo.
=
PERIGO
Não estanque, caso montado em baixas tempera-
turas. Risco de choque elétrico! Monte cuidadosa-
mente a baixas temperaturas.
=
PERIGO
Não estanque, caso montado sem um atuador. Pe-
rigo de explosão! Operar somente com um atuador.
=
PERIGO
Vazamento causado por tampa não apertada. Pe-
rigo de explosão! Risco de queimaduras! Aperte
a tampa corretamente. Observe o toque de aperto
1,5 – 2 Nm.
Montar o dispositivo em uma superfície plana. Assegure-se de que o
dispositivo não possa ser deslocado, mesmo em caso da ocorrência de
falha. Para proteção contra manipulação não autorizada use parafusos
de segurança que estão disponíveis opcionalmente. Observar as ins-
truções nas normas EN ISO 12100 e EN ISO 14120. Para a montagem
segura dos prensa cabos, consulte as instruções adicionais de monta-
gem nesta embalagem!
Utilização das instruções de montagem e instalação
Todas as ações descritas neste manual somente podem ser realizadas
por pessoal qualificado, os quais tenham sido treinados e autorizados
pela empresa.
1. Ler e compreender estas instruções de montagem e instalação.
2. Seguir as normas e regulamentos válidos para segurança ocupacio-
nal e prevenção de acidentes.
3. Instalar e operar o dispositivo.
Seleção e instalação dos dispositivos e sua intregração no sistema
de controle demanda conhecimento qualificado de todas as leis rele-
vantes, assim como dos requerimentos norminativos do fabricante da
máquina.
No caso de dúvidas, prevalecerá a versão em alemão
dessas instruções.
Escopo de entrega
1 dispositivo, 1 instruções de montagem e instalação, caixa
em papelão.
Informações de segurança
=Neste documento, o triângulo de advertência
é usado com uma palavra para indicação de
situação perigosa.
As palavras possuem os seguintes significados:
AVISO
indica uma situação que pode
resultar em danos materiais.
CUIDADO
indica uma situação que pode
resultar em lesão mínima ou
moderada.
ATENÇÃO
indica uma situação que pode
resultar em lesão grave ou
morte.
PERIGO
indica uma situação que resul-
tará em lesão grave ou morte.
spositivo nell'intero sistema: osservare rigorosamente e rispettare la
categoria di controllo determinata nella valutazione del rischio. A tal
fine è richiesta anche una convalida secondo EN ISO 13849-2 oppure
EN 62061. Inoltre, il Performance Level secondo EN ISO 13849-1 e SIL
CL Level secondo EN 62061 può essere inferiore rispetto al singolo li-
vello, a causa della combinazione di diversi componenti di sicurezza
ed altri dispositivi di sicurezza, come ad esempio il collegamento in
serie di sensori. Il produttore di un impianto o macchinario si assume
la responsabilità della sua corretta funzione globale. Soggetta a modi-
fiche tecniche. steute non si assume alcuna responsabilità per consigli
espressi o contenuti nella presente descrizione. Sulla base della pre-
sente descrizione non è possibile formulare richieste di garanzia o re-
sponsabilità che vadano oltre le condizioni generali di consegna
della steute.
Italiano

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
9 / 24
//

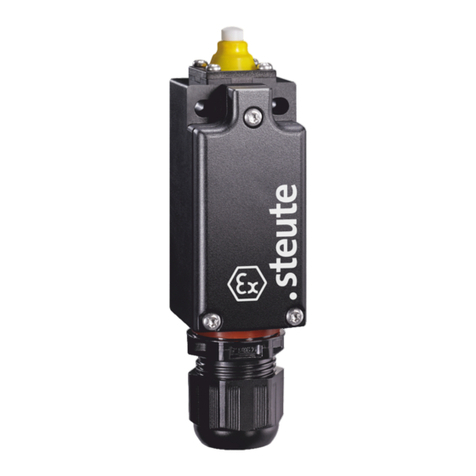

Ex ES/EM 97 -60°C
Использование Инструкции по монтажу и подключению
Все операции, описанные в данном руководстве по монтажу, долж-
ны выполняться только квалифицированным персоналом, уполно-
моченным эксплуатационником оборудования.
1. Прочитать и понять Инструкция по монтажу и подключению.
2. Соблюдать действующие предписания по технике безопасности и
предотвращению несчастных случаев.
3. Установка и ввод устройства в эксплуатацию.
Русский
Português
=
PERIGO
Atmosferas explosivas. Perigo de explosão! Risco
de queimaduras! Não reconstruir ou alterar
o dispositivo.
Nos casos em que os equipamentos estiverem instalados em condi-
ções ambientes adversas é recomendado que seja realizada a conser-
vação obedecendo os passos seguintes:
1. Verificar a liberdade de movimentos do atuador.
2. Verifique a chave de segurança para danos.
Os danos podem influenciar a proteção contra explosão!
Dispositivo danificado deve ser substituído!
3. Remover toda sujeira.
4. Verificar o estado da vedação do prensa cabos ou da conexão
dos conduítes.
Observações
O dispositivo não pode ser utilizado como batente mecânico. O posicio-
namento de uso é livre. Além disso, a EN 60079-14 (ABNT NBR IEC
60079-14) tem que ser aplicada para a instalação de equipamentos
elétricos em atmosferas explosivas. Além disso, o certificado de con-
formidade ATEX tem que ser observado. Os produtos aqui descritos
foram desenvolvidos para assumir as funções de segurança, parcial e/
ou total de um equipamento/instalação ou máquina. Um completo sis-
tema de segurança normalmente abrange os sensores, módulos de
monitoramento e chaves indicadoras para um desconexão segura.
Para a integração do dispositivo em todo o sistema: observar e respei-
tar rigorosamente a categoria de controle determinada na avaliação de
risco. Além disso, é necessária validação conforme EN ISO 13849-2 ou
EN 62061. Além disto o Performance Level conforme EN ISO 13849-1
ou SIL CL Level conforme EN 62061 pode ser reduzido quando enca-
deados diversos componentes de segurança ou outros dispositivos
relacionados a segurança, como por exemplo conectando diversos
sensores em série. É de responsabilidade do fabricante da instalação
ou máquina assegurar o perfeito funcionamento de todas as funções.
Sujeito a alterações técnicas. A steute não assume qualquer respon-
sabilidade por recomendações que possam vir a ser deduzidas, ou,
implicitadas ao texto constante nesta descrição. Esta descrição não
permite que se façam quaisquer tipos de exigências adicionais que
possam vir a ultrapassar ao estabelecido nas condições gerais de for-
necimento, garantias, responsabilidades e/ou penalidades.
Aplicação e operação
=
PERIGO
Partes vivas. Risco de choque elétrico! Perigo de
explosão! A tampa protetora sobre os contatos
deve estar intacta.
=
PERIGO
Em caso de sobrecarga dos contatos podem ocor-
rer temperaturas de operação muito altas. Perigo
de explosão! Risco de queimaduras! Para proteção
contra curto-circuito, utilize fusível apropriado.
- Use o dispositivo somente dentro dos limites de carga elétrica auto-
rizada (ver dados técnicos).
- Use o dispositivo somente dentro do intervalo de temperatura am-
biente permitido (ver rótulo do produto e dados técnicos).
Condições Especiais
Para dispositivos com atuadores WHM, WHLM, WHKM, WPHM:
A capacidade do atuador de metal é c≤10 pF (ver rótulo do produto).
Limpeza
=
PERIGO
Partes vivas. Risco de choque elétrico! Durante a
limpeza: observar o grau de proteção IP66.
- Use um pano úmido para limpar dispositivos em áreas de risco de
explosão. Isto previne contra carga eletrostática.
- Em caso de limpeza úmida: Use água e produtos de limpeza
não abrasivos.
- Não utilize produtos de limpeza agressivos e solventes.
Descarte
- Observe as disposições legais locais a referente ao descarte.
- Separar materiais recicláveis.
Serviço, manutenção, reparo
=
PERIGO
Partes vivas. Risco de choque elétrico! Não repare
dispositivos com defeito e danos. Substitua.
=
PERIGO
Atmosferas explosivas. Perigo de explosão! Risco
de queimaduras! Observe ciclos máximos
de comutação.

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
10 / 24
//
Ex ES/EM 97 -60°C
Русский Инсталляция, монтаж, демонтаж
=
ОПАСНОСТЬ
Находящиеся под напряжением части и взрыво-
опасная атмосфера. Опасность поражения элек-
трическим током! Опасность взрыва! Опасность
ожогов! Подключение и отсоединение от клемм
только квалифицированным и специально упол-
номоченным персоналом. Подключение и отсо-
единение от клемм только не во взрывоопасной
окружающей среде.
=
ОПАСНОСТЬ
Негерметичность вследствие монтажа при низ-
ких температурах. Опасность поражения элек-
трическим током! При низких температурах под-
ключать с особым вниманием.
=
ОПАСНОСТЬ
Негерметичность при монтаже без привода.
Опасность взрыва! Использовать только с
приводом!
=
ОПАСНОСТЬ
Негерметичность вследстваие негерметичности
крышки. Опасность взрыва! Опасность ожогов!
Плотно прикрутить крышку, обратить внимание
на момент затяжки в 1,5 - 2 Нм.
Устройство крепить на плоской поверхности. При монтаже обратить
внимание на то, чтобы сдвиг устройства был невозможен. Это дей-
ствует также и на случай ошибки. Устройство обезопасить от несанк-
ционированных манипуляций, напр. при помощи одноразовых за-
щитных винтов. Они доступны опционально. Обратите внимание на
указания норм EN ISO 12100 и EN ISO 14120. Для надежного монтажа
кабельных резьбовых зажимов Вы найдете дополнительную ин-
струкцию по монтажу в этой упаковке!
Применение и эксплуатация
=
ОПАСНОСТЬ
Находящиеся под напряжением части. Опасность
поражения электрическим током! Опасность
взрыва! Защитный кожух поверх контактов под-
ключения должен быть неповрежденным.
=
ОПАСНОСТЬ
При перегрузке контактов слишком высокая ра-
бочая температура. Опасность взрыва! Опасность
ожогов! Для защиты от короткого замыкания ис-
пользовать соответствующий номинал
предохранителя.
Выбор и установка устройств, а также их интеграция в системы
управления связаны с квалифицированными знаниями соответ-
ствующих законов и нормативных требований производителя
оборудования.
В случае сомнения версия на немецком языке
является определяющей.
Комплект поставки
1 устройство, 1 инструкция по монтажу и подключению, картонаж.
Указания по безопасности
=В этом документе используется предупрежда-
ющий треугольник вместе с сигнальным сло-
вом, чтобы указывать на опасные ситуации.
Сигнальные слова имеют следующие значения:
УВЕДОМЛЕНИЕ
показывает ситуацию, след-
ствием которой может быть
материальный ущерб.
ВНИМАНИЕ
показывает ситуацию, след-
ствием которой может быть
небольшая или умеренная
травма.
ПРЕДУПРЕЖДЕНИЕ
показывает ситуацию, след-
ствием которой может быть
смерть или тяжелая травма.
ОПАСНОСТЬ
показывает ситуацию, след-
ствием которой является тяже-
лая травма или смерть.
Использование по назначению
=
ОПАСНОСТЬ
Ненадлежащее использование и взрывоопасная
среда применения! Опасность взрыва! Опасность
ожогов! Не допускается использование в кате-
гории 1/зона 0 и зона 20. Использовать только в
допущенных категориях/зонах. Устройство ис-
пользовать только в соответствии с заданными
в этом Инструкцие по монтажу и подключению
условиями эксплуатации. Устройство использо-
вать только в соответствии с названным в этом
Инструкцие по монтажу и подключению целью
применения.
Устройство, конструкция подобна DIN EN 50047, соответствует евро-
пейским нормам взрывозащиты EN IEC 60079-0, EN 60079-1, EN IEC
60079-7 и EN 60079-31. Оно предусмотрено для использования во
взрывоопасных зонах 1 и 2 а также для зон 21 и 22 в соответствии с
EN 60079-14. Соблюдать требования норм EN 60079-14, например в
части отложения пыли и ограничения температур. Устройство слу-
жит для применения в цепях защитного электрического контура
при контроле положения подвижных защитных устройств по EN ISO
14119 (EN 1088) тип 1 и EN 60947-5-1.

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
11 / 24
//
Ex ES/EM 97 -60°C
Русский
- Устройство эксплуатировать только в рамках допустимых электри-
ческих нагрузок (см. Технические данные).
- Устройство эксплуатировать только в пределах допустимых темпе-
ратур окружающей среды (см. шильдик типа и
Технические данные).
Особые условия
Для устройств с приводами WHM, WHLM, WHKM, WPHM:
Электрическая емкость металлического привода составляет:
C ≤10 пФ (см. шильдик типа).
Очистка
=
ОПАСНОСТЬ
Находящиеся под напряжением части. Опасность
поражения электрическим током! При очистке:
соблюдать вид защиты IP66.
- Во избежание образования электростатического заряда разреша-
ется очищать устройство в взрывоопасных зонах только при помо-
щи влажной салфетки.
- При влажной очистке: использовать воду или мягкие, не абразив-
ные и не царапающие чистящие средства.
- Не использовать агрессивные чистящие средства
или растворители.
Утилизация
- Соблюдать национальные, локальные и нормативные требования
по утилизации.
- Материалы отдавать в утилизацию раздельно.
Уход, обслуживание, ремонт
=
ОПАСНОСТЬ
Находящиеся под напряжением части. Опасность
поражения электрическим током! Поврежденные
или дефектные устройства не ремонтировать, а
заменять на новые.
=
ОПАСНОСТЬ
Взрывоопасные атмосферы. Опасность взрыва!
Опасность ожогов! Учитывать максимальное ко-
личество циклов включения.
=
ОПАСНОСТЬ
Взрывоопасные атмосферы. Опасность взрыва!
Опасность ожогов! Переделки и изменения в
устройстве недопустимы.
В тяжелых условиях эксплуатации, мы рекомендуем регулярное
техническое обслуживание, как указано ниже:
1. Проверить привод на легкость движения.
2. Проверка переключающего на отсутствие повреждений.
Повреждения могут привести к отмене взрывозащиты!
Поврежденные переключающие устройства должны
быть заменены!
3. Удаление грязи.
4. Проверяйте изоляцию кабеля а также разъемы и
контакты подключения.
Замечания
Не используйте устройство в качестве механического стопора. Раз-
личные монтажные позиции возможны. Для установки электрообору-
дования во взрывоопасных областях действуют требования EN
60079-14. Также следует обратить внимание на свидетельства о про-
верке ATEX и содержащиеся в них особые условия. Описанные здесь
продукты были разработаны так, чтобы в качестве составной части
целой установки или машины взять на себя выполнение функций
безопасности. Полная система безопасности обычно включает в себя
датчики, контрольные модули, инициирующие выключатели и воз-
можности для безопасного разъединения. Для встраивания выклю-
чателя в общую систему: непрерывно соблюдать определенную ана-
лизом риска категорию управления. Для этого необходима проверка
на соответствие нормам EN ISO 13849-2 либо EN 62061. Кроме того в
результате последовательного включения в цепь нескольких моду-
лей безопасности и других ориентированных на безопасность при-
боров, например последовательное включение датчиков, уровень
Performance Level по EN ISO 13849-1 либо SIL CL Level по EN 62061
может оказаться ниже уровня отдельного прибора. Обеспечение
корректной общей работы входит в круг обязанностей изготовителя
установки или машины. Возможны технические изменения. Кроме
того steute (Штoйтэ) не принимает ответственности за рекомендации,
сделанные или подразумеваемые этим описанием. Из этого описа-
ния новые требования к гарантии, гарантия или ответственность не
могут быть получены вне основных терминов и условий поставки.

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
12 / 24
//
Ex ES/EM 97 -60°C
Kontakte
Contacts
Contacts
Contatti
Contatos
Контакты
8080/1-2 Ex EM 97-11 ... Zb
8080/1-1 Ex ES 97-11 ... Zb
8080/1-5 Ex ES 97-11U ... Zb
8080/1-3 Ex ES 97-02 ... Zb
Die dargestellten Schaltsymbole beziehen sich auf den
unbetätigten Zustand.
Contact symbols are shown for the not actuated switch.
Interrupteurs représentés contacts au repos, pas actionnés.
I simboli grafici dei contatti si riferiscono allo stato inattivo
dell’interruttore.
Os símbolos de comutação representam o estado inativo.
Символы контактов показаны для невключенного выключателя.
Abmessungen
Dimensions
Dimensions
Dimensioni
Dimensões
Габариты
31
66.5
6.5
20
4.5 4.5
1
1
60
20.5
32
M20x1,5

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
13 / 24
//
Ex ES/EM 97 -60°C
W R RL WH WPH
DD50 DD DS TK
A A A A
RT (M) SB WPHM* WHKM* WHLM*
A A
WHM* WHK 90°
Atex-Zulassung gültig für
Atex certificate valid for
Ceritificat d'essai Atex est valide pour
Omologazione Atex valida per
Aprovação Atex válida para
Сертификат АТЕХ действителен до
* Betätiger c≤10 pF
* actuator
c≤10 pF
* actionneur
c≤10 pF
* azionatore
c≤10 pF
* atuador
c≤10 pF
* привод
C ≤10 пФ
Montage Betätiger
Mounting actuator
Montage actionneurs
Montaggio azionatore
Montagem atuador
Монтаж привод
α < 30° α < 15° α < 30° α < 30°
A A A A A
WRRL WH WPH
WHKD
WHKR
A A
DD50 DD DS TK
TFK
TKK
Vmax = 0,5 m/s
Bitte beziehen Sie die Informationen für die Betätiger und Schaltfunk-
tionen aus dem Datenblatt des Produktes auf unserer Homepage.
Please find the details referring to the actuators and switching func-
tions on the product datasheet on our website.
Pour les actionneurs et les fonctions de commutation, veuillez-vous
référer aux informations de la fiche technique du produit sur notre
page d’accueil.
Per gli azionatori e le funzioni di commutazione, fare riferimento alle
informazioni riportate sul foglio tecnico del prodotto presente sul
nostro sito.
Para detalhes referente aos atuadores e as funções da chave de segu-
rança, entre em nosso site.
Информацию о приводе и о функциях коммутации возьмите пожа-
луйста из технических характеристик продукта на нашем сайте.
WHKD
WHKR
TFK
TKK

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
14 / 24
//
Ex ES/EM 97 -60°C
0°
90°
180°
270°
0,2 - 0,25 Nm =
TORX
T8
36 x 10° = 360°
Montage Positionsschalter
Mounting position switch
Montage interrupter de position
Montaggio interruttore di posizione
Montagem chave fim de curso
Монтаж позиционный выключатель
1 - 1,3 Nm
2 x M4 =
Montage Betätiger
Mounting actuator
Montage actionneurs
Montaggio azionatore
Montagem atuador
Монтаж активатор
Herstellungsdatum 012221 => Montag KW 22 / 2021
Production date Monday CW 22 / 2021
Date de fabrication lundi semaine 22 / 2021
Data di produzione lunedi settimana 22 / 2021
Data de fabricação segunda semana 22 / 2021
Дата изготовления понедельник календарная неделя 22 / 2021
01 Montag Monday lundi lunedi segunda понедельник
02 Dienstag Tuesday mardi martedì terça вторник
03 Mittwoch Wednesday mercredi mercoledì quarta среда
04 Donnerstag Thursday jeudi giovedì quinta четверг
05 Freitag Friday vendredi venerdì sexta пятница

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
15 / 24
//
Ex ES/EM 97 -60°C
Ex ES 97
1. 2. 3. 4.
5. 6. 7. 8.
=
=
=
4 x 0,4 Nm
M20x1,5
0,4 - 0,45 Nm
TORX
T8
TORX
T8
Schleichschaltung
Slow action
Action dépendante
Commutazione lenta
Ação lenta
Плавное переключение

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
16 / 24
//
Ex ES/EM 97 -60°C
Sprungschaltung
Snap action
Rupture brusque
Commutazione rapida
Ação rápida
Скачковое переключение
1. 2. 3.
4. 5.
==
=
0,4 - 0,45 Nm
4 x 0,4 Nm
TORX
T8
TORX
T8
Ex EM 97

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
17 / 24
//
Ex ES/EM 97 -60°C
Deutsch (Originalbetriebsanleitung)
Schalteinsatz Typ 8080/1...
Kontaktmaterial Silber, vernickelt
Schaltsystem Schleichschaltung, 1 Öffner/1 Schließer, Form
Zb, 2 Öffner oder 1 Öffner/1 Schließer mit Kon-
taktüberdeckung, Öffner zwangsöffnend A
Sprungschaltung, 1 Öffner/1 Schließer, Form
Zb, Öffner zwangsöffnend A
Anschlussart Schraubanschlussklemmen,
min. 0,75 mm2AWG 18,
max. 1,5 mm2 AWG 16,
einschl. Aderendhülsen
Leitungseinführung M20 x 1,5; Einschraubtiefe max. 9 mm;
Ex-geprüfte und -bescheinigte Kabelver-
schraubung, die mindestens die Schutzart
IP66 erfüllt und für den angegebenen Tem-
peraturbereich geeignet ist
B10d (10% Nennlast) 2 Millionen
TMmax. 20 Jahre
Gebrauchskategorie AC-15
Iemax. 2 A bzw. 4 A X
Uemax. 500 V ** 8080/1-1; 8080/1-2; 8080/1-5
max. 400 V ** 8080/1-3
** max. 250 V bei ungleichem Potential
Verschmutzungsgrad 3
Mechan. Lebensdauer 1 Million Schaltspiele
Schlagenergie max. 7 J
Temperaturklasse T6
Umgebungstemperatur -60 °C … +55 °C max. 4 A, +60 °C max. 2 A
Kurzschlussschutz 2 A / 4 A gG/gN-Sicherung
Ex-Kennzeichnung LII 2G Ex db eb IIC T6 Gb
LII 2D Ex tb IIIC T80°C Db
BVS 16 ATEX E 052
ÔCML 21UKEX1403X
IEC Ex db eb IIC T6 Gb
Ex tb IIIC T80°C Db
IECEx BVS 16.0052
dClass I, Div. 2, Groups A, B, C, D
Class II, Div. 2, Groups E, F, G
Class III, Zone 1, 21, Type 1, 3, 4, 4X
Ex db eb IIC T6 Gb
Ex tb IIIC T80°C Db
A Ex db eb IIC T6 Gb
A Ex tb IIIC T80°C Db IP66
CSA 70147155
Ä 1Ex d e IIC T6 Gb
Ex tb IIIC T80°C Db
TC RU C-DE.MH04.B.00513
Ex db eb IIC T6 Gb
Ex tb IIIC T80°C Db
TÜV 17.0935
Benannte Stelle b0158
Zugelassene Stelle Ô2503
Herstellungsdatum siehe Etikett und Tabelle in dieser Montage-
und Anschlussanleitung
Technische Daten
Angewandte Normen EN IEC 60079-0, EN 60079-1,
EN IEC 60079-7, EN 60079-31;
EN 60947-5-1; EN ISO 13849-1; EN ISO 14119
Gehäuse glasfaserverstärkter, schlagfester Thermo-
plast, selbstverlöschend UL 94-V0
Deckel glasfaserverstärkter, schlagfester Duroplast,
selbstverlöschend UL 94-V0
Dichtung Silikon
Schaltertyp Bauart 1
Kodierungsstufe keine Kodierung
Schutzart IP66 nach EN 60079-0 + IEC/EN 60529
(... -60 °C)
IP67 nach EN 60079-0 + IEC/EN 60529
(... -20 °C)
IP67/69 nach IEC/EN 60529
IP69K nach ISO 20653
Montagehinweise
Mounting notes
Montage correct
Montaggio corretto
Observações de montagem
Инструкции по монтажу

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
18 / 24
//
Ex ES/EM 97 -60°C
Données techniques
Normes appliquées EN IEC 60079-0, EN 60079-1,
EN IEC 60079-7, EN 60079-31;
EN 60947-5-1; EN ISO 13849-1; EN ISO 14119
Boîtier thermoplastique renforcé de fibres de verre,
résilient, auto-extinguible UL 94-V0
Couvercle thermodurcissable renforcé de fibres de
verre, résilient, auto-extinguible UL 94-V0
Joint silicone
Type d'interrupteur type de construction 1
Niveau de codage aucun codage
Etanchéité IP66 selon EN 60079-0 + IEC/EN 60529
(... -60 °C)
IP67 selon EN 60079-0 + IEC/EN 60529
(... -20 °C)
IP67/69 selon IEC/EN 60529
IP69K selon ISO 20653
Insert de commutation type 8080/1...
Matière des contacts argent, nickelé
Système de
commutation action dépendante, 1 NF/1 NO, type Zb, 2 NF
ou 1 NF/1 NO contacts chevauchants, contact
NF à ouverture positive A
rupture brusque, 1 NF/1 NO, type Zb, contact
NF à ouverture positive A
Raccordement bornes à vis,
min. 0,75 mm2AWG 18,
max. 1,5 mm2 AWG 16,
y compris embouts de câble
Entrée de câble M20 x 1,5; profondeur de vissage max. 9 mm;
presse-étoupe testée Ex et certifiée, satisfait
les exigences minimum de protection IP66
et est appropriée pour la plage de
température indiquée
Français
dClass I, Div. 2, Groups A, B, C, D
Class II, Div. 2, Groups E, F, G
Class III, Zone 1, 21, Type 1, 3, 4, 4X
Ex db eb IIC T6 Gb
Ex tb IIIC T80°C Db
A Ex db eb IIC T6 Gb
A Ex tb IIIC T80°C Db IP66
CSA 70147155
Ä 1Ex d e IIC T6 Gb
Ex tb IIIC T80°C Db
TC RU C-DE.MH04.B.00513
Ex db eb IIC T6 Gb
Ex tb IIIC T80°C Db
TÜV 17.0935
Notified body b0158
Approved body Ô2503
Manufacturing date see label and table in this Mounting and
wiring instructions
English
Technical Data
Applied standards EN IEC 60079-0, EN 60079-1,
EN IEC 60079-7, EN 60079-31;
EN 60947-5-1; EN ISO 13849-1; EN ISO 14119
Enclosure fibreglass-reinforced, shockproof thermo-
plastic, self-extinguishing UL 94-V0
Cover fibreglass-reinforced, shockproof thermo-
set material, self-extinguishing UL 94-V0
Sealing silicone
Switch type type 1
Coding level no coding
Degree of protection IP66 to EN 60079-0 + IEC/EN 60529
(... -60 °C)
IP67 to EN 60079-0 + IEC/EN 60529
(... -20 °C)
IP67/69 to IEC/EN 60529
IP69K to ISO 20653
Switch insert type 8080/1...
Contact material silver, nickel-plated
Switching system slow action, 1 NC/1 NO, type Zb, 2 NC or
1 NC/1 NO contact with contact overlapping,
positive break NC contact A
snap action, 1 NC/1 NO, type Zb, positive
break NC contact A
Connection screw connection terminals,
min. 0.75 mm2AWG 18,
max. 1.5 mm2 AWG 16,
incl. conductor ferrules
Cable entry M20 x 1.5; screwing depth max. 9 mm;
use only Ex approved and certified cable
glands with min. degree of protection IP66
and suitable for the specified ambient
temperature range
B10d (10% nominal
load) 2 millions
TMmax. 20 years
Utilisation category AC-15
Iemax. 2 A or 4 A X
Ue max. 500 V ** 8080/1-1; 8080/1-2; 8080/1-5
max. 400 V ** 8080/1-3
** max. 250 V for unequal potential
Degree of pollution 3
Mechanical life 1 million operations
Impact energy max. 7 J
Temperature class T6
Ambient temperature -60 °C … +55 °C max. 4 A, +60 °C max. 2 A
Short-circuit protection 2 A / 4 A gG/gN fuse
Ex marking LII 2G Ex db eb IIC T6 Gb
LII 2D Ex tb IIIC T80°C Db
BVS 16 ATEX E 052
ÔCML 21UKEX1403X
IEC Ex db eb IIC T6 Gb
Ex tb IIIC T80°C Db
IECEx BVS 16.0052

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
19 / 24
//
Ex ES/EM 97 -60°C
Coperchio termoindurente rinforzata con fibre di vetro,
antiurto, autoestinguente UL 94-V0
Guarnizione silicone
Tipo d'interruttore tipo 1
Livello di codifica no codifica
Grado di protezione IP66 secondo EN 60079-0 + IEC/EN 60529
(... -60 °C)
IP67 secondo EN 60079-0 + IEC/EN 60529
(... -20 °C)
IP67/69 secondo IEC/EN 60529
IP69K secondo ISO 20653
Inserto di
commutazione tipo 8080/1...
Materiale contatti argento, nichelato
Sistema di
commutazione commutazione lenta, 1 NC/1 NA, tipo Zb, 2 NC
oppure 1 NC/1 NA copertura dei contatti,
contatto NC ad apertura obbligata A
commutazione rapida, 1 NC/1 NA, tipo Zb,
contatto NC ad apertura obbligata A
Collegamento morsetti a vite,
min. 0,75 mm2AWG 18,
max. 1,5 mm2 AWG 16,
compreso capocorda
Passacavo M20 x 1,5; profondità di avvitamento max.
9 mm; pressacavo testato e certificato Ex,
che soddisfa almeno la classe di protezione
IP66 ed è idoneo per la gamma di
temperature indicate
B10d (10% carico
nominale) 2 milioni
TMmax. 20 anni
Categoria d'impiego AC-15
Iemax. 2 A oppure 4 A X
Uemax. 500 V ** 8080/1-1; 8080/1-2; 8080/1-5
max. 400 V ** 8080/1-3
** max. 250 V a potenziale diverso
Grado di inquinamento 3
Durata meccanica 1 milione di manovre
Energia di impatto max. 7 J
Classe di temperatura T6
Temperatura
circostante -60 °C … +55 °C max. 4 A, +60 °C max. 2 A
Protezione da
cortocircuito 2 A / 4 A gG/gN fusibile
Protezione anti-
deflagrante LII 2G Ex db eb IIC T6 Gb
LII 2D Ex tb IIIC T80°C Db
BVS 16 ATEX E 052
ÔCML 21UKEX1403X
IEC Ex db eb IIC T6 Gb
Ex tb IIIC T80°C Db
IECEx BVS 16.0052
dClass I, Div. 2, Groups A, B, C, D
Class II, Div. 2, Groups E, F, G
Class III, Zone 1, 21, Type 1, 3, 4, 4X
Italiano
Dati tecnici
Norme applicate EN IEC 60079-0, EN 60079-1,
EN IEC 60079-7, EN 60079-31;
EN 60947-5-1; EN ISO 13849-1; EN ISO 14119
Custodia termoplastica rinforzata con fibre di vetro,
antiurto, autoestinguente UL 94-V0
B10d (10% charge
nominal) 2 millions
TMmax. 20 ans
Catégorie d’utilisation AC-15
Iemax. 2 A ou 4 A X
Uemax. 500 V ** 8080/1-1; 8080/1-2; 8080/1-5
max. 400 V ** 8080/1-3
** max. 250 V en cas de potentiel
non identique
Degré d'encrassement 3
Durée de vie
mécanique 1 million manoeuvres
Énergie d'impact max. 7 J
Classe de température T6
Température ambiante -60 °C … +55 °C max. 4 A, +60 °C max. 2 A
Protection contre les
courts-circuits fusible 2 A / 4 A gG/gN
Protection anti-
déflagrante LII 2G Ex db eb IIC T6 Gb
LII 2D Ex tb IIIC T80°C Db
BVS 16 ATEX E 052
ÔCML 21UKEX1403X
IEC Ex db eb IIC T6 Gb
Ex tb IIIC T80°C Db
IECEx BVS 16.0052
dClass I, Div. 2, Groups A, B, C, D
Class II, Div. 2, Groups E, F, G
Class III, Zone 1, 21, Type 1, 3, 4, 4X
Ex db eb IIC T6 Gb
Ex tb IIIC T80°C Db
A Ex db eb IIC T6 Gb
A Ex tb IIIC T80°C Db IP66
CSA 70147155
Ä 1Ex d e IIC T6 Gb
Ex tb IIIC T80°C Db
TC RU C-DE.MH04.B.00513
Ex db eb IIC T6 Gb
Ex tb IIIC T80°C Db
TÜV 17.0935
Organisme notifié b0158
Organisme approuvé Ô2503
Date de fabrication voir étiquette et tableau dans ce Instructions
de montage et de câblage
Français

Montage- und Anschlussanleitung / Positionsschalter
Mounting and wiring instructions / Position switch
Instructions de montage et de câblage / Interrupteur de position
Istruzioni di montaggio e collegamento / Interruttore di posizione
Instruções de montagem e instalação / Chave fim de curso
Инструкция по монтажу и подключению / Позиционный выключатель
steute Technologies GmbH & Co. KG Brückenstraße 91, 32584 Löhne, Germany, www.steute.com
20 / 24
//
Ex ES/EM 97 -60°C
Русский
Технические данные
Примененные нормы EN IEC 60079-0, EN 60079-1,
EN IEC 60079-7, EN 60079-31;
EN 60947-5-1; EN ISO 13849-1; EN ISO 14119
Корпус армированный стекловолокном, ударо-
прочный термопластик, не поддержива-
ющий горение UL 94-V0
Kрышка армированный стекловолокном, ударо-
прочный дюропластик, не поддержива-
ющий горение UL 94-V0
Уплотнение силикон
Тип выключателя конструкция 1
Степень кодировки нет кодировки
Português
TMmáx. 20 anos
Categoria de utilização AC-15
Iemáx. 2 A e 4 A X
Uemáx. 500 V ** 8080/1-1; 8080/1-2; 8080/1-5
máx. 400 V ** 8080/1-3
** máx. 250 V com potencial desigual
Grau de contaminação
por sujeira 3
Durabilidade mecânica 1 milhão de operações
Energia de impacto máx. 7 J
Classe da temperatura T6
Temperatura ambiente -60 °C … +55 °C máx. 4 A, +60 °C máx. 2 A
Proteção contra
curto-circuito fusível 2 A / 4 A gG/gN
Classificação Ex LII 2G Ex db eb IIC T6 Gb
LII 2D Ex tb IIIC T80°C Db
BVS 16 ATEX E 052
ÔCML 21UKEX1403X
IEC Ex db eb IIC T6 Gb
Ex tb IIIC T80°C Db
IECEx BVS 16.0052
dClass I, Div. 2, Groups A, B, C, D
Class II, Div. 2, Groups E, F, G
Class III, Zone 1, 21, Type 1, 3, 4, 4X
Ex db eb IIC T6 Gb
Ex tb IIIC T80°C Db
A Ex db eb IIC T6 Gb
A Ex tb IIIC T80°C Db IP66
CSA 70147155
Ä 1Ex d e IIC T6 Gb
Ex tb IIIC T80°C Db
TC RU C-DE.MH04.B.00513
Ex db eb IIC T6 Gb
Ex tb IIIC T80°C Db
TÜV 17.0935
Organismo Notificado b0158
Organismo Aprovado Ô2503
Data de fabricação veja a etiqueta e a tabela destas Instruções de
montagem e instalação
Dados técnicos
Normas aplicáveis EN IEC 60079-0, EN 60079-1,
EN IEC 60079-7, EN 60079-31;
EN 60947-5-1; EN ISO 13849-1; EN ISO 14119
Invólucro termoplástico reforçado com fibras de vidro,
resistente a impacto, autoextintor UL 94-V0
Tampa termofixos reforçado com fibras de vidro,
resistente a impacto, autoextintor UL 94-V0
Vedação silicone
Tipo de fim de curso tipo 1
Nível de codificação não codificação
Grau de proteção IP66 conforme EN 60079-0 +
IEC/EN 60529 (... -60 °C)
IP67 conforme EN 60079-0 +
IEC/EN 60529 (... -20 °C)
IP67/69 conforme IEC/EN 60529
IP69K conforme ISO 20653
Bloco de contato tipo 8080/1...
Contatos prata, niquelado
Sistema de comutação ação lenta, 1 NF/1 NA, tipo Zb, 2 NF ou
1 NF/1 NA ponte de interligação, contato NF
de ruptura forçada A
ação rápida, 1 NF/1 NA, tipo Zb, contato NF
de ruptura forçada A
Conexão bornes a parafuso,
mín. 0,75 mm2AWG 18,
máx. 1,5 mm2 AWG 16,
incl. terminal
Entrada do cabo M20 x 1,5; profundidade da rosca máx. 9 mm;
usar somente prensa cabos Ex aprovados e
certificados com grau mínimo de proteção
IP66 e faixa de temperatura ambiente
admissível de
B10d (10% carga
nominal) 2 milhões
Ex db eb IIC T6 Gb
Ex tb IIIC T80°C Db
A Ex db eb IIC T6 Gb
A Ex tb IIIC T80°C Db IP66
CSA 70147155
Ä 1Ex d e IIC T6 Gb
Ex tb IIIC T80°C Db
TC RU C-DE.MH04.B.00513
Ex db eb IIC T6 Gb
Ex tb IIIC T80°C Db
TÜV 17.0935
Ente notificato b0158
Ente riconosciuto Ô2503
Data di fabbricazione vedi etichetta e tabella nelle presenti Istruzio-
ni di montaggio e collegamento
Italiano
