DESCRIZIONE
Il posizionatore STI modello SA/CL è di tipo
analogico disponibile nelle versioni pneumatica
e elettropneumatica.
Data la robustezza di questo posizionatore esso
garantisce una continuità di esercizio anche in
condizioni particolarmente gravose ed è quindi
molto utilizzato come parte di controllo
pneumatico di una valvola nell‟industria
petrolifera, chimica, produzione energia
elettrica,metallurgica e altri campi dove
vengono usati sistemi di automazione.
Il posizionatore STI modello SA/CL accetta un
segnale pneumatico 3÷15 psi e 4÷20 mA nella
versione elettropneumatica.
Nella versione elettropneumatica un
convertitore di segnale viene installato a bordo
del posizionatore pneumatico e questo
permette l‟utilizzo di un segnale elettrico per
pilotare il posizionatore.
Il posizionatore SA/CL è basato sul principio
dell‟equilibrio di forze e la distribuzione dell‟aria
nelle camere del servomotore avviene
attraverso una spola.
SA/CL è utilizzato per l‟applicazione su
servomotori lineari con corse lunghe.
Questo posizionatore può essere a doppio
effetto ma può essere utilizzato anche come
semplice effetto.
DESCRIPTION
Positioner STI model SA/CL is an analogic
positioner available into pneumatic and
electropneumatic version.
Considering the heavy duty construction of
this positioner in very harsh conditions it is
used as a control part of the pneumatic valve
set in petroleum, chemical, electric power,
metallurgy, light industry and other fields of
automation systems.
Positioner STI model SA/CL accepts 3÷15 psi
pneumatic signal or 4÷20 mA into
electropneumatic version.
Using electropneumatic version an I/P
converter is installed on board of pneumatic
positioner and this allowed to an electric
signal to pilot the positioner.
Positioner SA/CL is based on the balanced-
forces principle and air distribution to actuator
chamber is done by a spool.
SA/CL is design to be used for application on
linear actuators with long stroke.
This positioner is a double acting positioner
but it can be used as single acting.

1. DATI DI IDENTIFICAZIONE
Un‟apposita targa applicata al posizionatore
riporta in modo indelebile il numero di
matricola per la sua corretta identificazione.
E’ vietato asportare la targhetta e/o sostituirla
con altre targhette.
2. AVVERTENZE GENERALI DI SICUREZZA
2.1 Prima di effettuare qualsiasi intervento, gli
operatori devono leggere il manuale,
adottando le prescrizioni specifiche di
sicurezza e le norme antinfortunistiche
generali previste dalla legislazione vigente
nella nazione di destinazione.
2.2 La manutenzione e l‟utilizzo devono essere
fatti da operatori qualificati.
2.3 E‟ sconsigliato al cliente o a terzi (escluso il
personale autorizzato da STI S.r.l.) apportare
modifiche di qualunque genere al prodotto.
3. PRINCIPIO DI FUNZIONAMENTO
La figura alla pagina seguente mostra
schematicamente un posizionatore SA/CL.
Esso consta principalmente di:
- un diaframma (10 –pag. 2) sul quale
agisce il segnale pneumatico di comando;
- una molla di controreazione (25 –pag. 2);
- un cassetto a doppio effetto (43 –pag. 2)
1. IDENTIFICATION DATA
Every positioner is provided with a name
plate showing its serial number.
Do not remove it and/or replace with other name
plates.
2. GENERAL SAFETY INSTRUCTIONS
2.1 Before any operations is made, operators
shall follow the safety instructions of this
manual and adopt the safety precautions
required by the country where the product is
installed.
2.2 Operation and maintenance shall be carried
out only by skilled staff.
2.3 It is not advisable that customers or end
users (except STI S.r.l. duly authorized staff)
modify the actuator characteristics.
3. OPERATION PRINCIPLE
Picture on next page shows a layout of a
positioner SA/CL. It is basically composed
as follows:
- a diaphragm (10 –page 2) on which the
pneumatic control signal operates;
- a feed-back spring (25 –page 2);
- a double acting spool valve (43 –page

INSTRUCTION MANUAL
SA/CL
_____________________________________________________________________________________
STI S.r.l. –Via Dei Caravaggi 15, 24040 Levate (BG) –ITALY www.imi-critical.com
Manual 4014 –rev.04 04/2015 –SA/CL - 3 -
collegato alla membrana ed alla molla
tramite l‟asta (27 –pag. 2);
La pressione di comando agendo sul
diaframma (10 –pag. 2) contrasta la molla (25
–pag. 2) determinando lo spostamento del
cassetto (43 –pag. 2) e quindi l‟azionamento
dello stelo del servomotore. Lo spostamento
dello stelo viene trasmesso alla molla di
controreazione (25 –pag. 2) tramite la camma
(41 –pag. 2) e la leva a squadra (6 –pag. 2).
Lo stelo del servomotore pertanto assumerà
una posizione stabile solo quando la molla di
controreazione bilancerà esattamente la forza
esercitata dal segnale pneumatico sul
diaframma, riportando in posizione neutra il
cassetto di distribuzione.
La posizione assunta del servomotore è una
funzione del segnale regolante e della curva
caratteristica della camma.
Valvola di by-pass
È incorporata nella piastra di inversione e
permette il collegamento delle camere del
servomotore per consentire il movimento
manuale dell‟organo regolante in mancanza di
aria di alimentazione.
2) connected to the diaphragm by rod
(27 –page 2).
Control pressure, operating on diaphragm
(10 –page 2), opposes to the spring (25 –
page 2), causing spool valve (43 –page 2)
to displace and, consequently, the actuator
stem to be actuated. The stem displacement
is transmitted to the feed-back spring (25 –
page 2) through cam (41 –page 2) and
lever (6 –page 2).
Therefore the actuator stem is in a stable
position only when the feed-back spring
balances exactly the force generated by the
pneumatic signal on the diaphragm and
spool valve is in a neutral position.
The actuator position is a function of the
regulating signal and of the cam
characteristic law.
By-pass valve and change-over plate
Built-in the change-over plate, permits to
connect the chambers of actuator and allow
the manual operation of the final control
element on air supply failure.

NOTA: Il posizionatore DN ½” non è dotato di
valvola di by-pass.
Settaggio di zero (vedi paragrafo 4.1)
Si effettua registrando la vite che varia la
NOTE: Positioner ND ½” is not equipped with
the by-pass valve.
Zero setting (see paragraph 4.1)
It is accomplish by adjusting screw that

INSTRUCTION MANUAL
SA/CL
_____________________________________________________________________________________
STI S.r.l. –Via Dei Caravaggi 15, 24040 Levate (BG) –ITALY www.imi-critical.com
Manual 4014 –rev.04 04/2015 –SA/CL - 4 -
precarica della molla di controreazione.
Settaggio di campo (vedi paragrafo 4.2)
Si effettua registrando la posizione del
cuscinetto (8, fig. 1 –pag. 10).
Inversione dell‟azione
Per il posizionatore con gli attacchi DN ¼”
l‟azione può essere modificata in loco senza
utilizzare parti addizionali. Basta ruotare la
piastra e rovesciare la camma.
Per il posizionatore con gli attacchi DN ½”,
non essendo dotato di piastra d‟inversione, è
necessario invertire le connessioni
pneumatiche.
modifies the pre-load of the feed-back
spring.
Range setting (see paragraph 4.2)
It is accomplished by adjusting the position
of bearing (8, fig. 1 –page 10).
Action reversal
For positioner ND ¼” action can be changed
at site with no additional parts. Rotate plate
and turn cam over.
For positioner ND ½”, without change-over
plate, pneumatic connections must be
reversed, because this positioner is not
complete with change-over plate.

4. INSTALLAZIONE
4.1 Prima di installare il posizionatore è
necessario pulire accuratamente le tubazioni.
L‟aria di alimentazione deve essere esente da
polvere, olio ed acqua (aria strumenti, in
accordo alla ISO 8573-1).
Nessuna spinta deve essere generate sul
posizionatore durante il suo accoppiamento
con lo stelo dell‟azionatore.
4.2 E‟ indispensabile installare un filtro per
impurità sulla linea aria di alimentazione, in
prossimità del posizionatore (grado di
filtrazione ≤ 5 μm).
4.3 Il riduttore di pressione è indispensabile solo
se la pressione di alimentazione supera i 665
kPa (100 psi / 7 bar).
4.4Questo posizionatore è fissato rigidamente al
servomotore con quattro fori di fissaggio da
6,5 mm tramite viti. La camma è trascinata
dallo stelo del servomotore tramite la biella e
il tirante camma.
ATTENZIONE: Verificare che ci sia il parallelismo
tra lo stelo del servomotore e la camma,
senza che pervenga alcuno sforzo del
posizionatore.
4.1 Messa in funzione
- Assicurarsi che la valvola di by-pass sia
chiusa.
- Aprire lentamente l‟aria di alimentazione
(max. 665 kPa / 100 psi).
- Inviare il segnale di comando (20÷100 kPa
/ 3÷15 psi / 4÷20 mA).
- Controllare l‟esatta taratura.
ATTENZIONE: Nel caso in cui il posizionatore sia
applicato al servomotore STI serie SC,
prima della messa in esercizio con l’aria di
alimentazione (max. 665 kPa / 100 psi / 7
bar), togliere la vite di bloccaggio (5, fig. 1
–pag. 10) e orientamento stelo.
4. INSTALLATION
4.1 Before installing the positioner it is
necessary to clean carefully supply pipes.
Air supply must be free of dust, oil and water
(instrument air supply, according to ISO
8573-1).
Make sure that no thrust is transmitted to
the positioner while coupling it to the
actuator shaft.
4.2 It is absolutely necessary to install a filter for
impurities on the air supply connections,
near the positioner (filtering degree ≤ 5 μm).
An on/off valve should be fitted on air supply
for possible servicing.
4.3 A pressure reducer is absolutely necessary
only if air supply pressure is higher than 665
kPa (100 psi / 7 bar).
4.4This positioner is fixed rigidly to actuator
using fixing screws through 4 fixing holes
ND 6,5 mm. Cam is moved by the actuator
stem through connecting rod and cam tie-
rod.
WARNING: Verify that the actuator stem and
cam are parallel, with no mechanical
stress to the positioner.
4.1 Start-up
- Make sure that by-pass valve is closed.
- Slowly open air supply (max. 665 kPa /
100 psi).
- Send in the control signal (20÷100 kPa /
3÷15 psi / 4÷20 mA).
- Verify correct calibration.
WARNING: If SA/CL positioner is mounted on
STI actuator SC, before its start-up with
air supply (max. 665 kPa / 100 psi / 7 bar),
remove locking screw (5, fig. 1 –page 10)
and orientation of the stem.

INSTRUCTION MANUAL
SA/CL
_____________________________________________________________________________________
STI S.r.l. –Via Dei Caravaggi 15, 24040 Levate (BG) –ITALY www.imi-critical.com
Manual 4014 –rev.04 04/2015 –SA/CL - 5 -
Technical features
If the positioner is not coupled to STI actuators, some features might be varied.
Standard materials
Positioner’s body
Anodized aluminum
Covers
Die-cast aluminum
Cam
Carbon steel
Spool valve
Brass / Stainless steel
Diaphragm
Epichlorohydrin
Manifold
Anodized aluminum
Connections
Supply and output signals
1/4” NPTF
(1/2” NPTF for SA/CL1-1/2”)
Pressure gauges
1/8” NPTF
Signal
1/4” NPTF
Connections between actuator and positioner
SA/CL-2 (ND ¼”)
1/4” for pipe ND 6x8 mm
SA/CL-1-1/2 (ND ½”)
1/2” for pipe ND 13x15 mm
Air supply
Max. 665 kPa (100 psig / 7 bar)
Operating temperature
-20°C / +70°C (- 4°F / +158°F)
(-40°C / +70°C and -20°C / +85°C available on request)
Storage temperature
- 40°C / + 70°C (- 40°F / + 194°F)
Standard cam
Linear (quadratic available on request)
Standard signal
20÷100 kPa (3÷15 psig / 4÷20 mA)
Min. stroke
70 mm
Zero setting
± 10% of the stroke
Range setting
± 10% of the stroke
Sensitivity
0,25% of signal range
Linearity
1% of the stroke (direct action)
Static consumption
1,02 Nm3/h (0,6 SCFM) at 400 kPa (60 psi)
Capacity
25 Nm3/h (15 SCFM) with SA/CL-2 (ND ¼”)
61 Nm3/h (37 SCFM) with SA/CL-1-1/2” (ND ½”)
Options
Electro-pneumatic transducer –Side mounted electronic position
transmitter –Pressure gauges –Special painted for installation in
corrosive environments
Weight
2,3 kg (for standard execution and cam excluded)

INSTRUCTION MANUAL
SA/CL
_____________________________________________________________________________________
STI S.r.l. –Via Dei Caravaggi 15, 24040 Levate (BG) –ITALY www.imi-critical.com
Manual 4014 –rev.04 04/2015 –SA/CL - 6 -


















































6. TARATURA
6.1 Settaggio di zero
(Fig. 1 –pag. 10)
1. Escludere il segnale e l‟aria di
alimentazione. Togliere le quattro viti (7)
del coperchio.
2. Accertarsi che lo stelo del servomotore sia
in fine corsa, stelo retratto. Eventualmente
aprire la valvola di by-pass (6, fig. 2) e
portare a mano in fine corsa lo stelo del
servomotore.
3. Accertarsi che il rullino (8) si trovi all‟inizio
del tratto inclinato camma. In caso
contrario allentare il dado e controdado (9)
e registrarli fino a fare coincidere il rullino
(8) sul tratto inclinato della camma.
Riavvitare e bloccare il dado e controdado
(9).
4. Chiudere la valvola di by-pass (6, fig. 2).
5. Alimentare il posizionatore con aria di
alimentazione (max. 665 kPa / 100 psi) e
predisporre il segnale regolante a 20 kPa
(3 psi / 4 mA).
6. Allentare il dado (10) ed aggiustare la vite
di regolazione (11) finché lo stelo del
servomotore inizia a muoversi. Riavvitare
il dado (10).
6.2 Settaggio del campo
(Fig. 1 –pag. 10)
1. Alimentare il posizionatore con l‟aria di
alimentazione (max. 665 kPa / 100 psi / 7
bar).
2. Predisporre il segnale a 20 kPa (3 psi / 4
mA).
3. Controllare la corsa del servomotore
modificando il segnale tra 20÷100 kPa
(3÷15 psi / 4÷20 mA), 0÷100% della
corsa). Se il servomotore non completa
tutta la sua corsa con 20÷100 kPa,
allentare la vite (12) e spostare il rullo (8)
nella sua scanalatura. Riavvitare la vite
(12).
4. Se la corsa del servomotore viene
effettuata prima dei 100 kPa (15 psi / 20
mA), spostare il rullo (8) verso sinistra.
5. Rieffettuare la taratura di zero.
6. SETTINGS
6.1 Zero setting
(Fig. 1 –page 10)
1. Exclude air supply and signal. Remove
the 4 screws of cover (7) .
2. Make sure the actuator stem is at the
limit stroke point, stem retracted. If
necessary, open by-pass valve (6, fig. 2)
and lead the stem manually to limit
stroke point.
3. Check that roller (8) is at the start point
of the cam inclined part. On the contrary,
unloose nut and counter-nut (9) and
have roller (8) get to the cam inclined
part. Screw back and lock nut and
counter-nut (9).
4. Close by-pass valve (6, fig. 2).
5. Feed positioner with air supply air (max.
665 kPa / 100 psi) and set the signal at
20 kPa (3 psi / 4 mA).
6. Unloose nut (10) and adjust control
screw (11) until the actuator stem starts
moving. Screw back nut (10).
6.2 Range setting
(Fig. 1 –page 10)
1. Feed positioner with supply air (max.
665 kPa / 100 psi / 7 bar).
2. Adjust the signal at 20 kPa (3 psi / 4
mA).
3. Verify the actuator stroke modifying
signal between 20÷100 kPa (3÷15 psi /
4÷20 mA), 0÷100% of the stroke). If the
actuator does not complete its entire
stroke with a 20÷100 kPa signal, unloose
screw (12) and displace roller (8) in its
slot. Screw back screw (12).
4. If the actuator gets to end of stroke
position without 100% signal (100 kPa or
15 psi / 20 mA), displace roller (8) to the
left.
5. A new zero setting must be performed.

5. CARATTERISTICA DELLA CAMMA
Il posizionatore SA/CL è dotato di camma
standard a legge lineare. Esso è normalmente
spedito dalla fabbrica con camma lineare ed è
tarato per un campo di pressione di comando
da 20 a 100 kPa (3÷15 psi / 4÷20 mA) ad
azione diretta (20 kPa / 3 psi / 4 mA –con
stelo retratto).
In caso di fornitura del solo posizionatore,
questo può essere corredato dai seguenti
optional: camma, biella e tirante.
5. CAM SHAPE
SA/CL positioner is supplied, as standard,
with linear cam. It is factory equipped with a
linear cam set for direct action, signal
20÷100 kPa (3÷15 psi / 4÷20 mA) (signal 20
kPa / 3 psi / 4 mA –with stem retracted).
If the positioner is delivered alone, it may be
equipped with the following optional devices:
cam, connecting rod and tie-rod.

INSTRUCTION MANUAL
SA/CL
_____________________________________________________________________________________
STI S.r.l. –Via Dei Caravaggi 15, 24040 Levate (BG) –ITALY www.imi-critical.com
Manual 4014 –rev.04 04/2015 –SA/CL - 7 -


















































6.3 Valvola di by-pass e piastra di inversione
d’azione (Fig. 2 –pag. 10)
Integralmente montata sulla piastra
d‟inversione d‟azione. Per procedere al
bilanciamento delle due camere del
servomotore, per l‟eventuale trascinamento
manuale, procedere come segue:
1. chiudere l‟aria di alimentazione;
2. svitare la vite (6) di circa 3 giri.
La vite (13) serve solo per il fermo meccanico.
NOTA: Il posizionatore SA/CL (DN ½”) non è
dotato di valvola di by-pass integralmente
montata.
7. INVERSIONE DELL’AZIONE
(fig. 1, fig. 2 –pag. 10)
Il posizionatore può funzionare in due modi:
a) Un aumento della pressione di comando
provoca lo spostamento dello stelo del
servomotore verso l‟esterno (azione
diretta).
b) Un aumento della pressione di comando
provoca lo spostamento dello stelo del
servomotore verso l‟interno (azione
inversa).
Solo per il posizionatore SA/CL-2 DN ¼” il
senso di azione del servomotore può essere
modificato in loco senza l‟utilizzo di parti
addizionali.
Per effettuare l‟inversione d‟azione diretta (20
kPa / 3 psi / 4 mA –stelo retratto) in azione
inversa (20 kPa / 3 psi / 4 mA –stelo esteso)
procedere come segue:
1. chiudere l‟aria di alimentazione e il
segnale regolante.
2. Togliere la vite (14 –fig. 2), ruotare la
piastra (15 –fig. 5) di 90° facendo
coincidere la scritta “Reverse” con la tacca
di riferimento stampigliata sul corpo del
posizionatore. Riavvitare la vite (14 –fig.
2).
3. Togliere la vite (6 –fig. 2), sfilare la
camma dalla parte opposta allo stelo.
4. Aprire la valvola di by-pass (6 –fig. 2),
estrarre manualmente lo stelo (senza
camma).
5. Capovolgere la camma di 180°
longitudinalmente.
6. Inserire la camma dal lato stelo.
7. Montare la camma sul tirante (4 –fig. 1).
8. Inserire e riavvitare la vite (16 –fig. 3).
9. Chiudere la valvola di by-pass (6 –fig. 4).
10.Tarare nuovamente il posizionatore come
indicato nei paragrafi “Settaggio di zero” e
“Settaggio di campo”.
NOTA: Il posizionatore SA/CL-1-1/2 (ND ½”) non è
dotato di piastra d’inversione d’azione. In
questo caso bisogna invertire le
connessioni pneumatiche al servomotore.
6.3 By-pass valve and change-over plate
(Fig. 2 –page 10)
Integrally mounted on the change-over
plate. In order to balance the two actuator
chambers, in case of hand operation,
proceed as follows:
1. close air supply;
2. unscrew screw (6) with approximately 3
turns.
Screw (13) is used only as a mechanical
block.
NOTE: SA/CL-1-1/2 positioner (ND ½”) is not
fitted with the integrally mounted by-pass
valve.
7. ACTION REVERSAL
(fig. 1, fig. 2 –page 10)
This positioner can be operated in two
directions:
a) a control pressure increase causes the
actuator stem to move outwards (direct
action);
b) a control pressure increase causes the
actuator stem to move inwards (reverse
action).
Only for positioner SA/CL-2 ND ¼” action
direction of the actuator can be modified at
site without any additional parts.
To modify a direct action (20 kPa / 3 psi / 4
mA –stem retracted) in a reverse action (20
kPa / 3 psi / 4 mA –stem extended) operate
as follows:
1. close air supply and control signal.
2. Remove screw (14 –fig. 2), rotate plate
(15 –fig. 5) by 90° aligning the word
“Reverse” with the arrow printed on the
positioner body. Screw back screw (14 –
fig. 2).
3. Remove screw (16 –fig. 1). Unthread
the cam from the side opposite to the
stem.
4. Open by-pass valve (6 –fig. 2), extract
manually the stem (without cam).
5. Turn cam over longitudinally by 180°.
6. Insert cam from stem side.
7. Mount the cam on tie-rod (4 –fig. 1).
8. Insert and screw back screw (16 –fig.
1).
9. Close by-pass valve (6 –fig. 2).
10.Set again the positioner as described
under paragraphs "Zero setting” and
“Range setting”.
NOTE: SA/CL-1-1/2 (ND ½”) is not equipped with
change-over plate. In this case
pneumatic connections to the actuator
must be reversed.

INSTRUCTION MANUAL
SA/CL
_____________________________________________________________________________________
STI S.r.l. –Via Dei Caravaggi 15, 24040 Levate (BG) –ITALY www.imi-critical.com
Manual 4014 –rev.04 04/2015 –SA/CL - 8 -


























8. IMMAGAZZINAMENTO
Se il posizionatore non dovesse essere
installato immediatamente al suo arrivo, dovrà
essere collocato in luoghi asciutti e puliti,
avendo cura di prendere tutte quelle
precauzioni necessarie per impedirne il
contatto con polveri, sporcizia ed umidità
durante le fasi di immagazzinaggio.
Non dovranno essere rimosse le eventuali
protezioni dalle varie connessioni nonché
eventuali fermi meccanici.
9. MANUTENZIONE
L‟apparecchiatura non richiede particolari
operazioni di manutenzione.
Prima di effettuare qualsiasi intervento e/o
manutenzione è necessario accertarsi che:
- Il personale sia abilitato al tipo di
intervento
- Il servomotore, gli accessori e le
apparecchiature connesse siano in
sicurezza.
- Le camere del servomotore, le relative
connessioni ed accessori non siano in
pressione.
- Verificare che l‟aria di alimentazione sia
priva di impurità solide ed oleose.
- Verificare eventuali perdite sulle
connessioni d‟aria.
- L‟energia elettrica e altre fonti di energia
e segnali siano stati esclusi.
Manutenzione ordinaria
- Smontaggio e pulizia del cassetto di
distribuzione.
- Una volta all‟anno controllare il
settaggio dell‟apparecchiatura.
Manutenzione periodica
- Pulitura completa del gruppo cassetto.
- Lubrificare, se necessario, gli organi
meccanici in movimento ad esclusione
del gruppo cassetto distribuzione.
ATTENZIONE: Non lubrificare mai il gruppo
cassetto di distribuzione.
Tutti i leveraggi del posizionatore non
dovrebbero richiedere alcuna manutenzione.
Se comunque, dopo lungo servizio, i
cuscinetti e i leverismi non dovessero scorrere
liberamente, smontarli, pulirli accuratamente
con liquido sgrassatore, lubrificare con grasso
la vite (31, fig. 1) ed il cuscinetto (32, fig. 1).
Togliere il grano (17, fig. 1) (smontando la
piastra inferiore del posizionatore) e
ingrassare il perno della leva (18, fig. 1).
ATTENZIONE: Non utilizzare alcun abrasivo o
parti metalliche per pulire o rimuovere il
gruppo cassetto.
8. STORAGE
Store the positioner in dry and clean places
and take all necessary measures to avoid its
contact with dust, dirt and humidity during
storage.
Do not remove the connection‟s protections
(if any) and/or mechanical locks.
9. MAINTENANCE
No special servicing is required for this
positioner.
Before any type of operation and/or
maintenance is made, make sure that:
- Staff is qualified for the required
operation.
- Actuator, accessories and all connected
equipment are in their safety conditions.
- Actuator chambers and relevant
connections and accessories are not
under pressure.
- Make sure air supply is oil and dust free.
- Make sure no leaks are noticed on air
connections.
- Power or other energy sources and
signals are removed.
Routine maintenance
- Periodically check smoothness of the
spool valve and clean it.
- Yearly check the setting of the device.
Periodical maintenance
- Thoroughly clean spool valve unit.
- Make sure mechanical moving parts slip
properly; in case lubricate them.
WARNING: Never lubricate the spool valve
group.
Positioner leverages should not require any
maintenance. However, if after a long
operation time, bearings and levers should
not slide smoothly, disassemble and clean
them carefully with cleaning fluid, lubricate
with grease the screw (31, fig. 1) and
bearing (32, fig. 1).
Remove dowel (17, fig. 1) (disassembling
the positioner lower plate) and grease the
pin of lever (18, fig. 1).
WARNING: Never use abrasive or metallic tools
to clean or remove the spool valve.

INSTRUCTION MANUAL
SA/CL
_____________________________________________________________________________________
STI S.r.l. –Via Dei Caravaggi 15, 24040 Levate (BG) –ITALY www.imi-critical.com
Manual 4014 –rev.04 04/2015 –SA/CL - 9 -

9.1 Gruppo cassetto distributore
(20 & 21, fig. 1 –pag. 10)
1. Togliere l‟alimentazione aria di potenza e
di comando.
2. Svitare la vite (19)
3. Estrarre il cassetto distributore (20)
tenendo presente il senso di montaggio e
pulirlo con l‟alcool.
4. Reintrodurlo nella camicia, estremità corta
lato grano-molla (19).
Eventualmente pulire con uno straccio ed
alcool anche la camicia cassetto (21)
senza estrarla.
9.1 Spool valve
(20 & 21, fig. 1 –page 10)
1. Close air pressure supply and control
signal.
2. Unscrew screw (19).
3. Extract spool valve (20) paying attention
to its assembly direction and clean it with
alcohol.
4. Place the spool valve in the sleeve, short
extremity dowel-spring (19) side.
If necessary, clean with a cloth and
alcohol also the spool valve sleeve (21)
without removing it.
Problem
Possible cause
Solution
Il servomotore è
insensibile a moderate
variazioni
del segnale regolante.
The actuator does not
move under small
variations of control
signal.
Il servomotore o l‟organo
regolante ha degli attriti.
Frictions on actuator or on
final control element.
Verificare, mettendo in by-pass il servomotore,
l‟efficienza
meccanica del sistema
By-pass the actuator and check mechanical
efficiency of the system.
Cassetto distributore del posizionatore
non scorrevole per presenza di
impurità nell‟aria compressa.
Impurities in compressed air do
not allow the smooth running
of spool valve.
Pulire il cassetto distributore e
controllare l‟efficienza del filtro
(grado di filtrazione 5 micron).
Clean spool valve and verify filter efficiency
(filtration degree:  5 micron).
Perdite sulla connessione segnale
regolante o sulla membrana segnale.
Leakages on control signal
connection or on diaphragm.
Verificare la tenuta del sistema ed eventualmente
sostituire la membrana.
Check the sealing of the system and replace the
diaphragm, if necessary.
Instabilità o
oscillazione del
servomotore collegato
al posizionatore.
The actuator
connected to the
positioner is unstable
or oscillating.
Dimensionamento troppo
ridotto del servomotore.
Undersized actuator.
Incrementare il diametro
del servomotore.
Increase the size of the actuator.
Elevato momento d‟inerzia
dell‟organo finale
High moment of inertia of the
final control element.
Inserire adeguati orifizi da 0,6÷1 mm
o regolatori di flusso sulle connessioni
tra posizionatore e servomotore per
ridurne la velocità di movimento.
Fit suitable orifices diameter 0,6÷1 mm
or flow regulators on connections
between positioner and actuator
to decrease movement speed.
Instabilità dell‟eventuale
trasduttore o del regolatore.
Instability of the eventual
transducer or regulator.
Verificare la stabilità del segnale regolante in
uscita dal trasduttore inserendo un manometro
nell‟attacco „manometro del segnale‟ del corpo
del posizionatore.
Sostituire il trasduttore elettropneumatico.
Check the stability of the control signal converted
by the transducer by fitting a pressure gauge into
the connection for ‘signal pressure gauge’ of the
positioner’s body.

INSTRUCTION MANUAL
SA/CL
_____________________________________________________________________________________
STI S.r.l. –Via Dei Caravaggi 15, 24040 Levate (BG) –ITALY www.imi-critical.com
Manual 4014 –rev.04 04/2015 –SA/CL - 10 -


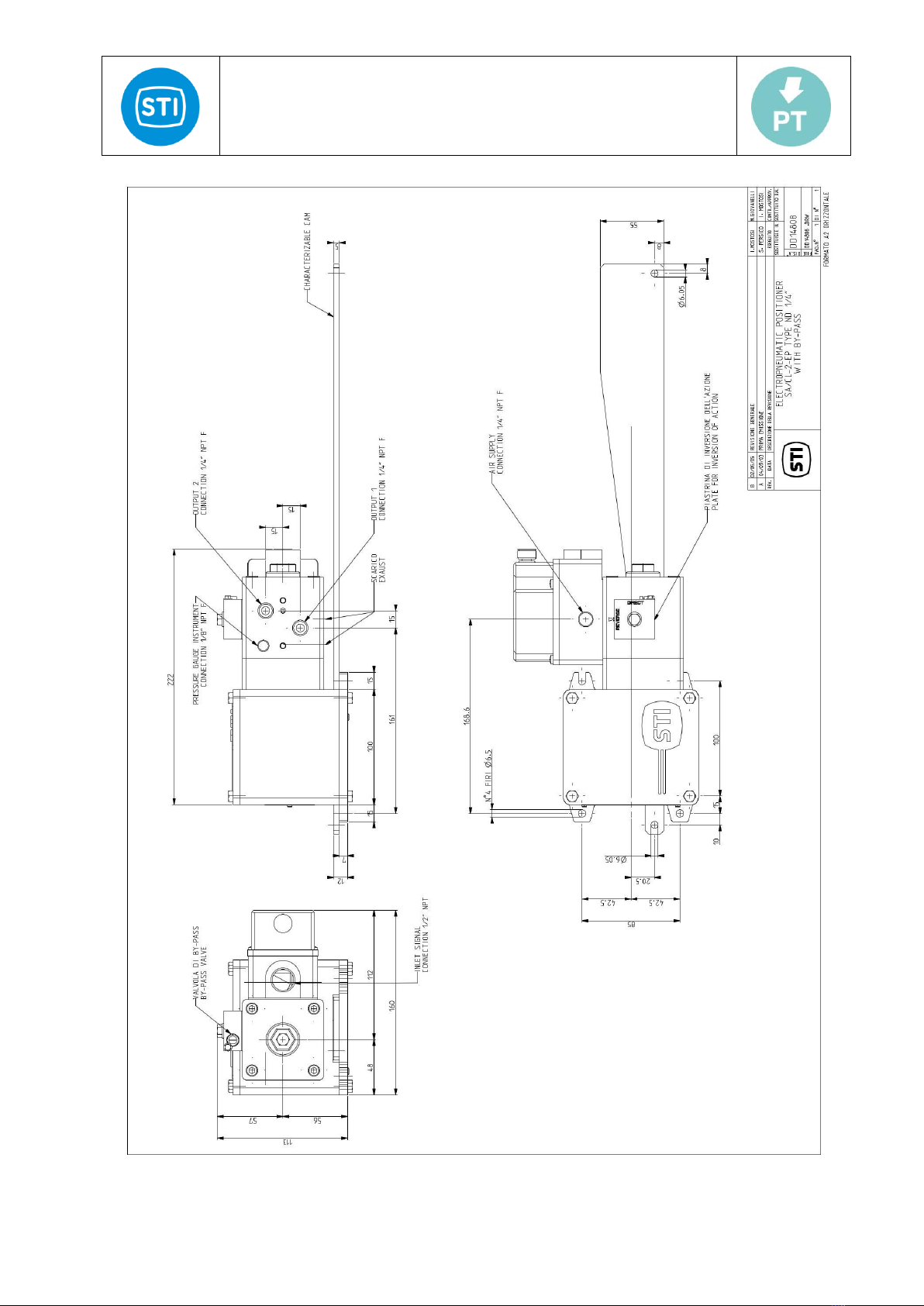

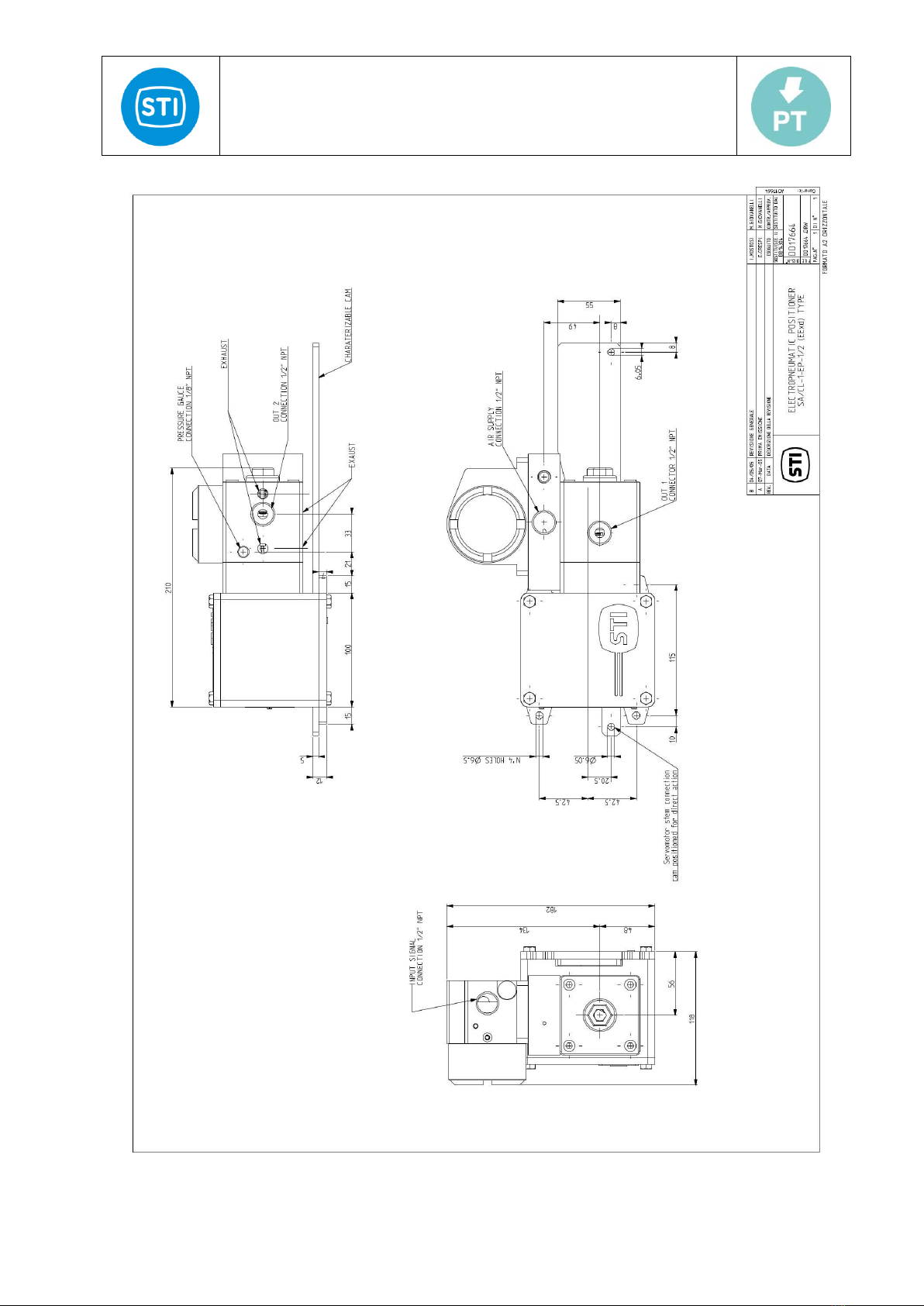

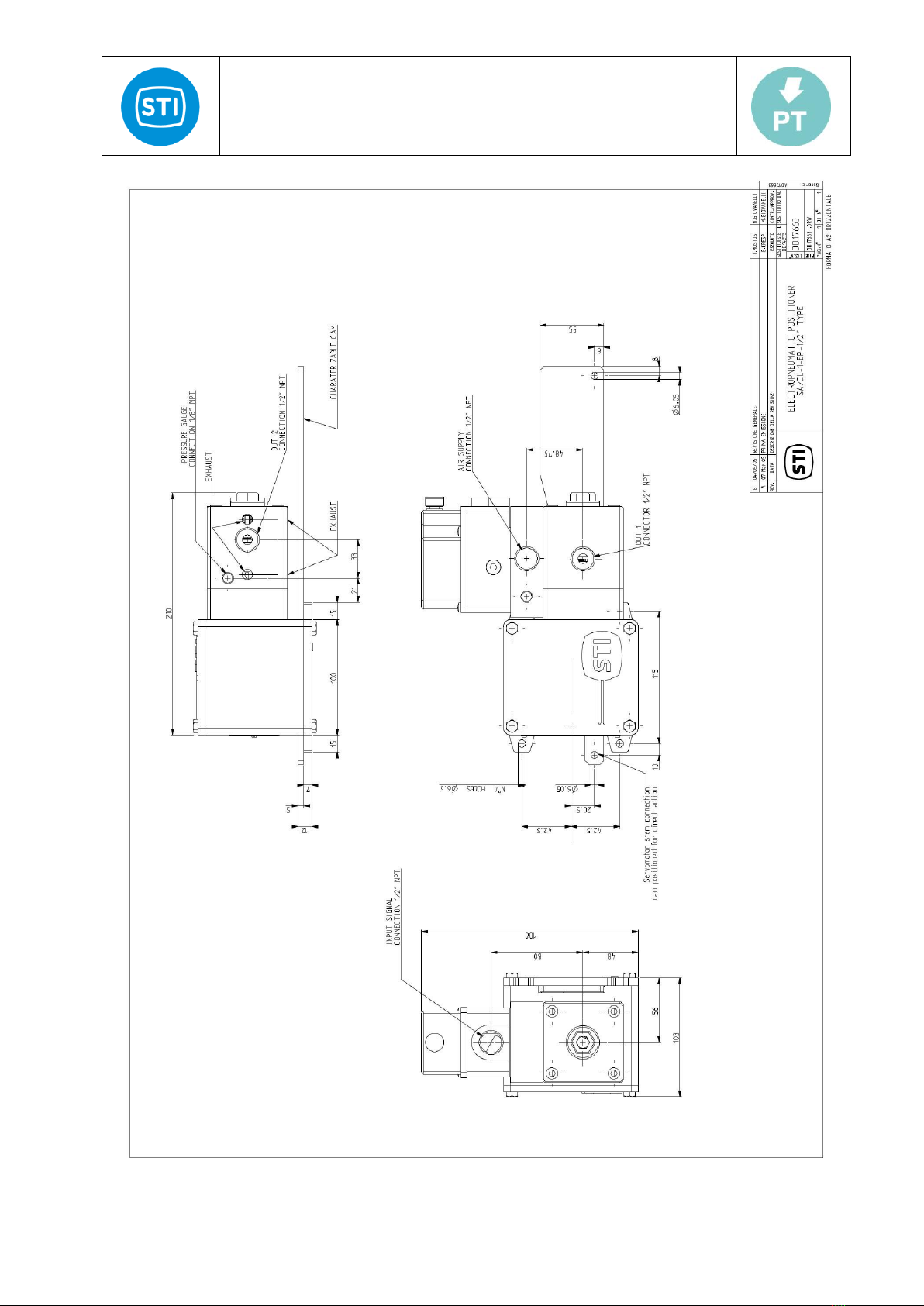

7. DISEGNI
7. DRAWINGS

INSTRUCTION MANUAL
SA/CL
_____________________________________________________________________________________
STI S.r.l. –Via Dei Caravaggi 15, 24040 Levate (BG) –ITALY www.imi-critical.com
Manual 4014 –rev.04 04/2015 –SA/CL - 11 -

INSTRUCTION MANUAL
SA/CL
_____________________________________________________________________________________
STI S.r.l. –Via Dei Caravaggi 15, 24040 Levate (BG) –ITALY www.imi-critical.com
Manual 4014 –rev.04 04/2015 –SA/CL - 12 -

INSTRUCTION MANUAL
SA/CL
_____________________________________________________________________________________
STI S.r.l. –Via Dei Caravaggi 15, 24040 Levate (BG) –ITALY www.imi-critical.com
Manual 4014 –rev.04 04/2015 –SA/CL - 13 -

INSTRUCTION MANUAL
SA/CL
_____________________________________________________________________________________
STI S.r.l. –Via Dei Caravaggi 15, 24040 Levate (BG) –ITALY www.imi-critical.com
Manual 4014 –rev.04 04/2015 –SA/CL - 14 -

INSTRUCTION MANUAL
SA/CL
_____________________________________________________________________________________
STI S.r.l. –Via Dei Caravaggi 15, 24040 Levate (BG) –ITALY www.imi-critical.com
Manual 4014 –rev.04 04/2015 –SA/CL - 15 -

INSTRUCTION MANUAL
SA/CL
_____________________________________________________________________________________
STI S.r.l. –Via Dei Caravaggi 15, 24040 Levate (BG) –ITALY www.imi-critical.com
Manual 4014 –rev.04 04/2015 –SA/CL - 16 -

INSTRUCTION MANUAL
SA/CL
_____________________________________________________________________________________
STI S.r.l. –Via Dei Caravaggi 15, 24040 Levate (BG) –ITALY www.imi-critical.com
Manual 4014 –rev.04 04/2015 –SA/CL - 17 -
Le informazioni riportate sul seguente manuale sono coperte da copyright. Tutti i diritti sono riservati. Nessuna parte di questo
manuale e della relativa documentazione citata e/o allegata può essere riprodotta senza il preventivo consenso scritto della STI S.r.l.
STI S.r.l. non si assume alcuna responsabilità per eventuali danni a persone, apparecchiature o dati conseguenti all‟uso improprio
del prodotto a cui il manuale si riferisce.
Le informazioni contenute in questo documento sono soggette a modifiche senza preavviso.
Information in this manual is protected by copyright. All rights are reserved. No part of this manual and relevant mentioned and/or
enclosed documentation may be reproduced without written authorization by STI S.r.l.
STI S.r.l. is not responsible for possible damage to people, equipment or data which might arise from incorrect use of the product to
which the manual is referred.
Information in this document may be modified at any time without notice.
