Stihl RE 108 User manual

{
STIHL RE 108, 118, 128 PLUS
Gebrauchsanleitung
Instruction Manual
Notice d’emploi
Manual de instrucciones
Istruzioni d’uso
Instruções de serviço
Handleiding
οδηγίες χρήσης

DGebrauchsanleitung
1 - 26
GInstruction Manual
27 - 52
FNotice d’emploi
53 - 79
EManual de instrucciones
80 - 107
IIstruzioni d’uso
108 - 133
PInstruções de serviço
134 - 161
nHandleiding
162 - 188
gοδηγίες χρήσης
189 - 216

Original GebrauchsanleitungGedruckt auf chlorfrei gebleichtem Papier.
Druckfarben enthalten pflanzliche Öle, Papier ist recycelbar.
© ANDREAS STIHL AG & Co. KG, 2013 0458-650-9021. VA5.B13. 0000000927_011_D
RE 108, RE 118, RE 128 PLUS
deutsch
1
{Diese Gebrauchsanleitung ist urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der
Vervielfältigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
Inhaltsverzeichnis
Verehrte Kundin, lieber Kunde,
vielen Dank, dass Sie sich für ein
Qualitätserzeugnis der Firma STIHL
entschieden haben.
Dieses Produkt wurde mit modernen
Fertigungsverfahren und
umfangreichen
Qualitätssicherungsmaßnahmen
hergestellt. Wir sind bemüht alles zu tun,
damit Sie mit diesem Gerät zufrieden
sind und problemlos damit arbeiten
können.
Wenn Sie Fragen zu Ihrem Gerät
haben, wenden Sie sich bitte an Ihren
Händler oder direkt an unsere
Vertriebsgesellschaft.
Ihr
Dr. Nikolas Stihl
Zu dieser Gebrauchsanleitung 2
Sicherheitshinweise und
Arbeitstechnik 2

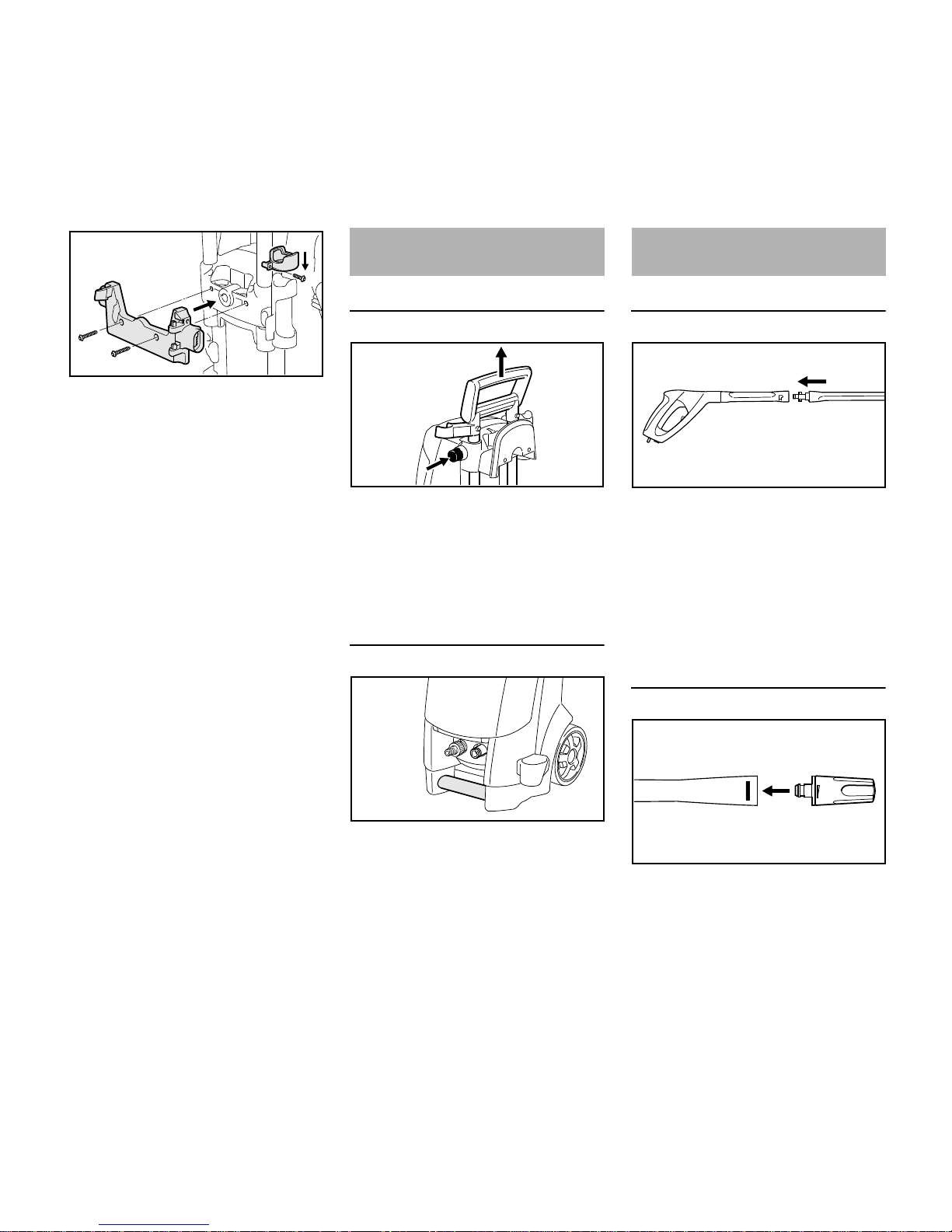

Gerät komplettieren 7
Gerät transportieren 8
Strahlrohr anbauen, abbauen 8

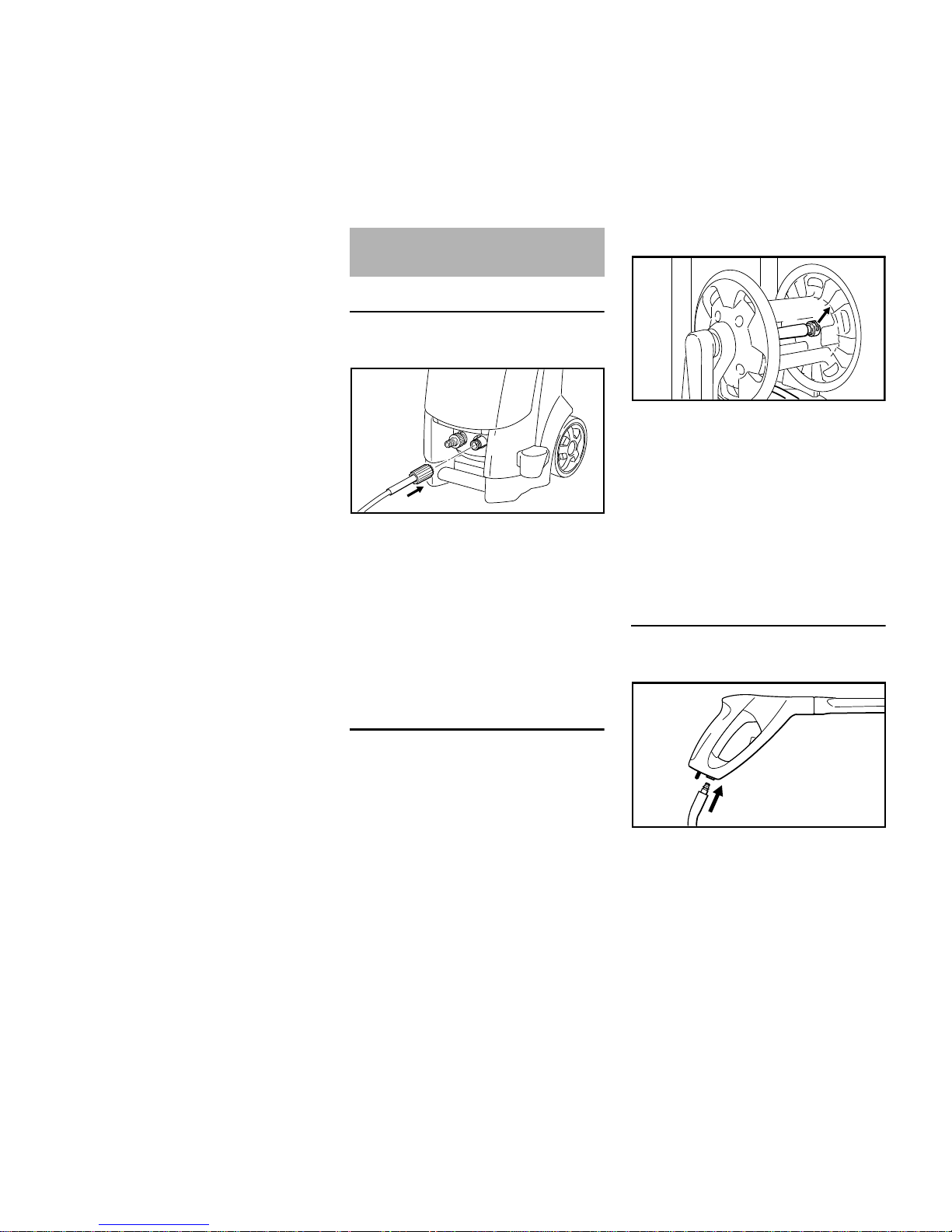

Hochdruckschlauch anbauen,
abbauen 9
Wasserversorgung herstellen 10
Drucklose Wasserversorgung
herstellen 11
Gerät elektrisch anschließen 11
Gerät einschalten 12
Arbeiten 12
Reinigungsmittel beimischen 13
Gerät ausschalten 14
Gerät aufbewahren 14
Wartungs- und Pflegehinweise 15
Wartung 16
Inbetriebnahme nach langer
Lagerung 16
Verschleiß minimieren und
Schäden vermeiden 17

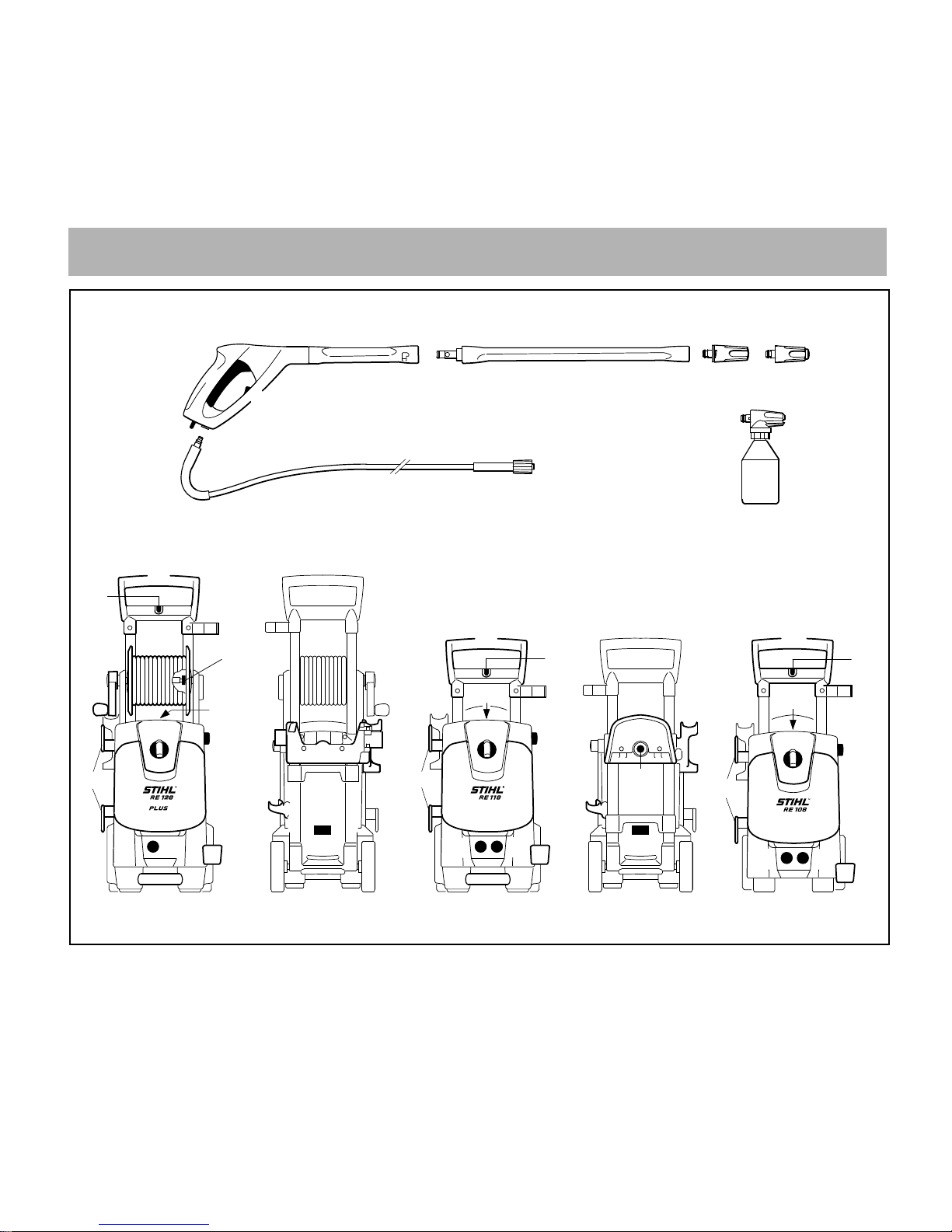

Wichtige Bauteile 18
Technische Daten 19
Sonderzubehör 21
Betriebsstörungen beheben 23
Reparaturhinweise 24
Entsorgung 24
EG Konformitätserklärung 24
Anschriften 25
Qualitäts-Zertifikat 26

RE 108, RE 118, RE 128 PLUS
deutsch
2
Bildsymbole
Sämtliche Bildsymbole, die auf dem
Gerät angebracht sind, sind in dieser
Gebrauchsanleitung erklärt.
Kennzeichnung von Textabschnitten
WARNUNG
Warnung vor Unfall- und
Verletzungsgefahr für Personen sowie
vor schwerwiegenden Sachschäden.
HINWEIS
Warnung vor Beschädigung des
Gerätes oder einzelner Bauteile.
Technische Weiterentwicklung
STIHL arbeitet ständig an der
Weiterentwicklung sämtlicher
Maschinen und Geräte; Änderungen
des Lieferumfanges in Form, Technik
und Ausstattung müssen wir uns
deshalb vorbehalten.
Aus Angaben und Abbildungen dieser
Gebrauchsanleitung können deshalb
keine Ansprüche abgeleitet werden.
WARNUNG
–Minderjährige dürfen nicht mit dem
Hochdruckreiniger arbeiten –
ausgenommen Jugendliche über
16 Jahre, die unter Aufsicht
ausgebildet werden.
–Kinder beaufsichtigen, um
sicherzustellen, dass sie nicht mit
dem Gerät spielen.
–Gerät nur an Personen weitergeben
oder ausleihen, die mit diesem
Modell und seiner Handhabung
vertraut sind – stets die
Gebrauchsanleitung mitgeben.
–Gerät nicht verwenden, wenn
Personen ohne Schutzkleidung auf
der Arbeitsfläche sind.
–Vor allen Arbeiten am Gerät, z. B.
Reinigung, Wartung, Austausch von
Teilen – Netzstecker ziehen!
Länderbezogene
Sicherheitsvorschriften, z. B. von
Berufsgenossenschaften, Sozialkassen,
Behörden für Arbeitsschutz und andere
beachten.
Wird das Gerät nicht benutzt, ist es so
abzustellen, dass niemand gefährdet
wird. Gerät vor unbefugtem Zugriff
sichern, Netzstecker ziehen.
Personen, die aufgrund eingeschränkter
physischer, sensorischer oder geistiger
Fähigkeit nicht in der Lage sind, das
Gerät sicher zu bedienen, dürfen nur
unter Aufsicht oder nach Anweisung
durch eine verantwortliche Person damit
arbeiten.
Der Benutzer ist verantwortlich für
Unfälle oder Gefahren, die gegenüber
anderen Personen oder deren Eigentum
auftreten.
Wer zum ersten Mal mit dem Gerät
arbeitet: Vom Verkäufer oder von einem
anderen Fachkundigen erklären lassen,
wie man damit sicher umgeht.
In einigen Ländern kann der Betrieb
Schall emittierender Geräte durch
kommunale Bestimmungen
eingeschränkt sein. Länderbezogene
Vorschriften beachten.
Vor jedem Arbeitsbeginn Gerät auf
vorschriftsmäßigen Zustand prüfen.
Besonders auf Anschlussleitung,
Zu dieser
Gebrauchsanleitung Sicherheitshinweise und Arbeitstechnik
Besondere
Sicherheitsmaßnahmen
sind beim Arbeiten mit
diesem Gerät nötig, weil
mit elektrischem Strom
gearbeitet wird.
Die gesamte Gebrauchs-
anleitung vor der ersten
Inbetriebnahme aufmerk-
sam lesen und für
späteren Gebrauch
sicher aufbewahren.
Nichtbeachten der
Gebrauchsanleitung
kann lebensgefährlich
sein.

RE 108, RE 118, RE 128 PLUS
deutsch
3
Netzstecker, Hochdruckschlauch,
Spritzeinrichtung und
Sicherheitseinrichtungen achten.
Niemals mit beschädigtem
Hochdruckschlauch arbeiten – sofort
austauschen.
Gerät nur dann in Betrieb nehmen, wenn
alle Bauteile unbeschädigt sind.
Der Hochdruckschlauch darf nicht
überfahren, gezogen, geknickt oder
verdreht werden.
Hochdruckschlauch oder
Anschlussleitung nicht zum Ziehen oder
Transportieren des Gerätes verwenden.
Der Hochdruckschlauch muss für den
zulässigen Betriebsüberdruck des
Gerätes zugelassen sein.
Der zulässige Betriebsüberdruck, die
höchstzulässige Temperatur und das
Herstelldatum sind auf der
Ummantelung des
Hochdruckschlauches aufgedruckt. Auf
den Armaturen sind zulässiger Druck
und Herstelldatum angegeben.
Zubehör und Ersatzteile
WARNUNG
–Hochdruckschläuche, Armaturen
und Kupplungen sind wichtig für die
Gerätesicherheit. Nur
Hochdruckschläuche, Armaturen,
Kupplungen und anderes Zubehör
anbauen, das von STIHL für dieses
Gerät zugelassen ist, oder
technisch gleichartige Teile. Bei
Fragen dazu an einen Fachhändler
wenden. Nur hochwertiges Zubehör
verwenden. Ansonsten kann die
Gefahr von Unfällen oder Schäden
am Gerät bestehen.
–STIHL empfiehlt STIHL Original
Teile und Zubehör zu verwenden.
Diese sind in ihren Eigenschaften
optimal auf das Produkt und die
Anforderungen des Benutzers
abgestimmt.
Keine Änderungen am Gerät
vornehmen – die Sicherheit kann
dadurch gefährdet werden. Für
Personen- und Sachschäden, die bei
der Verwendung nicht zugelassener
Anbaugeräte auftreten, schließt STIHL
jede Haftung aus.
Körperliche Eignung
Wer mit dem Gerät arbeitet, muss
ausgeruht, gesund und in guter
Verfassung sein. Wer sich aus
gesundheitlichen Gründen nicht
anstrengen darf, sollte seinen Arzt
fragen, ob die Arbeit mit diesem Gerät
möglich ist.
Nach der Einnahme von Alkohol,
Medikamenten, die das
Reaktionsvermögen beeinträchtigen
oder Drogen darf nicht mit dem Gerät
gearbeitet werden.
Einsatzbereiche
Der Hochdruckeiniger ist geeignet zum
Reinigen von Fahrzeugen, Maschinen,
Behältern, Fassaden, Stallungen und
zum staub- und funkenfreien Entrosten.
Der Einsatz des Geräts für andere
Zwecke ist nicht zulässig und kann zu
Unfällen oder Schäden am Gerät führen.
Bekleidung und Ausrüstung
Schuhe mit griffiger Sohle tragen.
Gerät transportieren
Zum sicheren Transport in und auf
Fahrzeugen das Gerät rutsch- und
kippsicher mit Bändern befestigen.
Wenn Gerät und Zubehör bei
Temperaturen um oder unter 0 °C
(32 °F) transportiert werden, empfehlen
wir die Benutzung von Frostschutzmittel
– siehe "Gerät aufbewahren".
Schutzbrille und Schutz-
kleidung tragen. STIHL
empfiehlt die Verwen-
dung eines
Arbeitsanzuges, um das
Risiko einer Verletzung
bei unbeabsichtigter
Berührung mit dem
Hochdruckstrahl zu
vermindern.

RE 108, RE 118, RE 128 PLUS
deutsch
4
Reinigungsmittel
WARNUNG
–Das Gerät wurde so entwickelt,
dass die vom Hersteller
angebotenen oder empfohlenen
Reinigungsmittel verwendet werden
können.
–Nur Reinigungsmittel verwenden,
die für die Anwendung mit
Hochdruckreinigern zugelassen
sind. Die Verwendung ungeeigneter
Reinigungsmittel oder Chemikalien
können zu Gesundheitsgefährdung,
zur Beschädigung der Maschine
und des zu reinigenden Objektes
führen. Bei Fragen dazu an einen
Fachhändler wenden.
–Reinigungsmittel immer in der
vorgeschriebenen Dosierung
verwenden – entsprechende
Anwendungshinweise des
Reinigungsmittels beachten.
–Reinigungsmittel können
gesundheitsgefährdende (giftige,
ätzende, reizende), brennbare,
leicht entzündliche Stoffe enthalten.
Reinigungsmittel bei Kontakt mit
den Augen oder der Haut sofort
gründlich mit reichlich sauberem
Wasser ausspülen. Bei
Verschlucken sofort einen Arzt
konsultieren.
Sicherheitsdatenblätter des
Herstellers beachten!
Vor dem Arbeiten
Hochdruckreiniger nur in Verbindung mit
einem Rückflussverhinderer an das
Trinkwassernetz anschließen – siehe
"Sonderzubehör".
WARNUNG
–Wenn Trinkwasser den
Rückflussverhinderer durchflossen
hat, wird es nicht mehr als
Trinkwasser betrachtet.
Gerät nicht mit verschmutztem Wasser
betreiben.
Bei Gefahr des Auftretens von
verschmutztem Wasser (z. B.
Fließsand) muss ein entsprechender
Wasserfilter verwendet werden.
Hochdruckeiniger prüfen
WARNUNG
–Der Hochdruckreiniger darf nur in
betriebssicherem Zustand
betrieben werden – Unfallgefahr!
–Geräteschalter muss sich leicht auf
0 betätigen lassen
–Geräteschalter muss sich in
Stellung 0 befinden
–Hochdruckschlauch,
Spritzeinrichtung und
Sicherheitseinrichtungen auf
Beschädigungen prüfen
–Hochdruckschlauch und
Spritzeinrichtung in einwandfreiem
Zustand (sauber, leichtgängig),
korrekte Montage
–zur sicheren Führung müssen die
Handgriffe sauber und trocken
sowie frei von Öl und Schmutz sein
–keine Änderung an den
Bedienungs- und
Sicherheitseinrichtungen
vornehmen
Elektrischer Anschluss
WARNUNG
Stromschlaggefahr vermindern:
–Spannung und Frequenz des
Gerätes (siehe Typenschild)
müssen mit Spannung und
Frequenz des Netzes
übereinstimmen
–Anschlussleitung, Netzstecker und
Verlängerungsleitung auf
Beschädigungen prüfen.
Beschädigte Leitungen,
Kupplungen und Stecker oder den
Vorschriften nicht entsprechende
Anschlussleitungen dürfen nicht
verwendet werden
–elektrischer Anschluss nur an einer
vorschriftsmäßig installierten
Steckdose
–Isolierung von Anschluss- und
Verlängerungsleitung, Stecker und
Kupplung in einwandfreiem Zustand
–Netzstecker, Anschluss- und
Verlängerungsleitung, sowie
elektrische Steckverbindungen
niemals mit nassen Händen
anfassen
Hochdruckreiniger nicht
direkt an das Trinkwas-
sernetz anschließen.

RE 108, RE 118, RE 128 PLUS
deutsch
5
WARNUNG
Anschluss- und Verlängerungsleitung
sachgemäß verlegen:
–Mindestquerschnitte der einzelnen
Leitungen beachten – siehe "Gerät
elektrisch anschließen"
–Anschlussleitung so verlegen und
kennzeichnen, dass sie nicht
beschädigt und niemand gefährdet
werden kann – Stolpergefahr!
–Die Verwendung ungeeigneter
Verlängerungsleitungen kann
gefährlich sein. Nur
Verlängerungsleitungen
verwenden, die für den
Außeneinsatz zugelassen und
entsprechend gekennzeichnet sind,
sowie einen ausreichenden
Leitungsquerschnitt haben
–Stecker und Kupplung der
Verlängerungsleitung müssen
wasserdicht sein und dürfen nicht
im Wasser liegen
–Es wird empfohlen, die
Steckverbindung z. B. durch
Verwendung einer Kabeltrommel
mindestens 60 mm über dem
Boden zu halten
–nicht an Kanten, spitzen oder
scharfen Gegenständen scheuern
lassen
–nicht durch Türritzen oder
Fensterspalten quetschen
–bei verschlungenen Leitungen –
Netzstecker ziehen und Kabel
entwirren
–Kabeltrommeln immer ganz
abwickeln, um Brandgefahr durch
Überhitzung zu vermeiden
Während der Arbeit
WARNUNG
–Keine lösungsmittelhaltigen
Flüssigkeiten oder unverdünnte
Säuren sowie Lösungsmittel
(z. B. Benzin, Heizöl,
Farbverdünner oder Aceton)
ansaugen. Diese Stoffe
beschädigen die am Gerät
verwendeten Materialien. Der
Sprühnebel ist hochentzündlich,
explosiv und giftig.
Immer für festen und sicheren Stand
sorgen.
Vorsicht bei Glätte, Nässe, Schnee, Eis,
an Abhängen oder auf unebenem
Gelände – Rutschgefahr!
Hochdruckreiniger vom
Reinigungsobjekt möglichst weit
entfernt abstellen.
Gerät nur stehend betreiben. Gerät nicht
abdecken, auf ausreichende
Motorbelüftung achten.
Hochdruckstrahl nicht auf Tiere richten.
Hochdruckstrahl nicht auf uneinsehbare
Stellen richten.
Kinder, Tiere und Zuschauer fernhalten.
Beim Reinigen dürfen keine
gefährlichen Stoffe (z. B. Asbest, Öl)
von dem zu reinigenden Objekt in die
Umwelt gelangen. Unbedingt
einschlägige Umweltrichtlinien
beachten!
Keine Oberflächen aus Asbestzement
mit dem Hochdruckstrahl bearbeiten.
Außer dem Schmutz könnten
gefährliche, lungengängige
Asbestfasern gelöst werden. Gefahr
besteht besonders nach der Trocknung
der bearbeiteten Oberfläche.
Bei Beschädigung der
Netzanschlussleitung
sofort den Netzstecker
ziehen – Lebensgefahr
durch Stromschlag!
Gerät selbst und andere
Elektrogeräte niemals mit
dem Hochdruckstrahl
oder dem Wasser-
schlauch abspritzen –
Kurzschlussgefahr!
Elektrische Anlagen,
Anschlüsse und
stromführende Leitungen
nicht mit dem Hochdruck-
strahl oder dem
Wasserschlauch absprit-
zen – Kurzschlussgefahr!
Die Bedienungsperson
darf den
Flüssigkeitsstrahl weder
auf sich selbst noch auf
andere Personen rich-
ten, auch nicht um
Kleidung oder Schuhe zu
reinigen –
Verletzungsgefahr!

RE 108, RE 118, RE 128 PLUS
deutsch
6
Empfindliche Teile aus Gummi, Stoff
o. ä. nicht mit einem Rundstrahl, z. B.
mit der Rotordüse reinigen. Beim
Reinigen auf genügend Abstand
zwischen Hochdruckdüse und
Oberfläche achten, um eine
Beschädigung der zu reinigenden
Oberfläche zu vermeiden.
Der Hebel der Spritzpistole muss
leichtgängig sein, und sich von selbst in
die Ausgangsstellung bewegen,
nachdem er losgelassen wurde.
Spritzeinrichtung mit beiden Händen
festhalten, um Rückstoßkraft und bei
Spritzeinrichtungen mit abgewinkeltem
Strahlrohr zusätzlich entstehendes
Drehmoment sicher aufnehmen zu
können.
Anschlussleitung und
Hochdruckschlauch nicht durch
Überfahren, Quetschen, Zerren usw.
beschädigen, vor Hitze und Öl schützen.
Anschlussleitung nicht mit dem
Hochdruckstrahl berühren.
Falls das Gerät nicht
bestimmungsgemäßer Beanspruchung
(z. B. Gewalteinwirkung durch Schlag
oder Sturz) ausgesetzt wurde,
unbedingt vor weiterem Betrieb auf
betriebssicheren Zustand prüfen – siehe
auch "Vor dem Arbeiten". Auch die
Funktionstüchtigkeit der
Sicherheitseinrichtungen prüfen.
Nichtbetriebssicheres Gerät auf keinen
Fall weiter benutzen. Im Zweifelsfall
Fachhändler aufsuchen.
Vor dem Verlassen des Gerätes: Gerät
ausschalten – Netzstecker ziehen.
Sicherheitseinrichtung
Unzulässig hoher Druck wird beim
Ansprechen der Sicherheitseinrichtung
über ein Überströmventil in die
Saugseite der Hochdruckpumpe
zurückgeleitet. Die
Sicherheitseinrichtung ist werksseitig
eingestellt und darf nicht verstellt
werden.
Nach der Arbeit
–Netzstecker aus der Steckdose
ziehen
–Wasserzulaufschlauch zwischen
Gerät und Wasserversorgung
trennen
Netzstecker nicht durch Ziehen an der
Anschlussleitung aus der Steckdose
ziehen, am Netzstecker anfassen.
Wartung und Reparaturen
WARNUNG
–Nur hochwertige Ersatzteile
verwenden. Ansonsten kann die
Gefahr von Unfällen oder Schäden
am Gerät bestehen. Bei Fragen
dazu an einen Fachhändler
wenden.
–Arbeiten am Gerät (z. B.
Anschlussleitung ersetzen) dürfen
nur von autorisierten Elektro-
Fachkräften ausgeführt werden, um
Gefährdungen zu vermeiden.
Kunststoffteile mit einem Tuch reinigen.
Scharfe Reinigungsmittel können den
Kunststoff beschädigen.
Kühlluftschlitze im Motorgehäuse bei
Bedarf reinigen.
Gerät regelmäßig warten. Nur
Wartungsarbeiten und Reparaturen
ausführen, die in der
Gebrauchsanleitung beschrieben sind.
Alle anderen Arbeiten von einem
Fachhändler ausführen lassen.
STIHL empfiehlt STIHL Original
Ersatzteile zu verwenden. Diese sind in
ihren Eigenschaften optimal auf das
Gerät und die Anforderungen des
Benutzers abgestimmt.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Gerät vor dem Verlas-
sen ausschalten!
Vor allen Arbeiten am
Gerät: Netzstecker aus
der Steckdose ziehen.

RE 108, RE 118, RE 128 PLUS
deutsch
7
Bei gewerblich genutzten
Hochdruckreinigern gilt:
Hochdruckreiniger sind bei Bedarf,
mindestens jedoch alle 12 Monate
durch einen Sachkundigen auf ihren
arbeitssicheren Zustand zu prüfen. Bei
stillgelegten Geräten kann die
Überprüfung bis zur nächsten
Inbetriebnahme ausgesetzt werden. Die
Ergebnisse der Prüfung sind schriftlich
festzuhalten und bis zur nächsten
Prüfung aufzubewahren. Sie sind auf
Verlangen vorzuzeigen.
Die für einen gefahrlosen Betrieb des
Hochdruckreinigers vorgeschriebenen
Regelungen sind in der "Arbeiten mit
Flüssigkeitsstrahlern“ (BGR 500, Kapitel
2.36) und „Elektrische Anlagen und
Betriebsmittel“ (BGV A3) enthalten.
Diese Unfallverhütungsvorschrift ist
unbedingt zu beachten.
Bezugsquelle:
Carl Heymanns Verlag KG
Luxemburger Straße 449
50939 Köln
Vor der ersten Inbetriebnahme müssen
verschiedene Zubehörteile montiert
werden.
Anschlussstutzen am Wasserzulauf
NAnschlussstutzen (1) am
Wasserzulauf aufdrehen und von
Hand festziehen
RE 108, 118
Handgriff
NHandgriff (1) von oben auf die
Teleskopschienen schieben und mit
den beiden Schrauben (2) und
Muttern befestigen
Halter für Hochdruckschlauch
NHalter (1) für den
Hochdruckschlauch am
Verstellelement platzieren und mit
den Schrauben (2) befestigen
RE 128 PLUS
Kurbel für Schlauchtrommel
NKurbel in die Schlauchtrommel
einrasten
Halter für Flachschlauchkassette
Die Flachschlauchkassette ist als
Sonderzubehör erhältlich.
Der Halter für die
Flachschlauchkassette ist im
Lieferumfang enthalten und kann bei
Bedarf montiert werden.
Gerät komplettieren
650BA003 KN
1 1
2
650BA000 KN
1
650BA001 KN
1
2
650BA022 KN

RE 108, RE 118, RE 128 PLUS
deutsch
8
NHaltering (1) über den Halter der
Spritzeinrichtung schieben
NHalter (2) für die
Flachschlauchkassette mit den
mitgelieferten Schrauben
befestigen
Höhenverstellbarer Handgriff
NKnopf (1) drücken und den
Handgriff (2) bis zum Anschlag
nach oben ziehen
NKnopf loslassen und am Handgriff
nochmals ziehen / schieben bis die
Teleskopschienen einrasten
Transportgriff (nur RE 118, 128 PLUS)
Mit Hilfe des Transportgriffs kann das
Gerät getragen werden.
Strahlrohr
NStrahlrohr (1) in die Aufnahme der
Spritzpistole (2) schieben, um 90°
drehen und einrasten
abbauen
NStrahlrohr (1) in die Aufnahme der
Spritzpistole (2) schieben, um 90°
drehen und aus der Aufnahme
herausziehen
Düse
NDüse (3) in Strahlrohr stecken bis
die Verriegelung (4) einrastet –
dabei springt der Knopf der
Verriegelung wieder heraus – die
1
650BA029 KN
2
Gerät transportieren
1
2
650BA004 KN
650BA023 KN
Strahlrohr anbauen, abbauen
650BA012 KN
12
666BA014 KN
3
4
-
+

RE 108, RE 118, RE 128 PLUS
deutsch
9
verstellbare Flachstrahldüse hat
eine Verdrehsicherung, diese an
der Nut am Strahlrohr ausrichten
abbauen
NVerriegelung (4) drücken und
Düse (3) herausziehen
RE 108, RE 118
Hochdruckschlauch anbauen
NHochdruckschlauch auf den
Anschlussstutzen (2) schieben
NÜberwurfmutter (1) ansetzen, von
Hand aufdrehen und festziehen
Hochdruckschlauch abbauen
NÜberwurfmutter (1) herunterdrehen
NHochdruckschlauch vom
Anschlussstutzen (2) ziehen
RE 128 PLUS
Der Hochdruckschlauch ist bereits
angeschlossen.
Hochdruckschlauch abbauen
NFederstecker (1) herausziehen und
den Hochdruckschlauch (2) aus
dem Anschlussstutzen ziehen
Hochdruckschlauch anbauen
NHochdruckschlauch (2) auf den
Anschlussstutzen der
Schlauchtrommel schieben
NFederstecker (1) in den
Anschlussstutzen stecken
Hochdruckschlauch an der Spritzpistole
anbauen
NAnschlussstutzen vom
Hochdruckschlauch (3) in die
Aufnahme der Spritzpistole (4)
schieben – bis er einrastet
Hochdruckschlauch
anbauen, abbauen
2
650BA024 KN
1
1
2
650BA006 KN
650BA013 KN
4
5
3

RE 108, RE 118, RE 128 PLUS
deutsch
10
abbauen
NSperrhebel (5) betätigen und den
Hochdruckschlauch (3) aus der
Aufnahme der Spritzpistole ziehen
Hochdruckschlauchverlängerung
Grundsätzlich immer nur eine
Hochdruckschlauchverlängerung
verwenden – siehe "Sonderzubehör"
Das Gerät kann im Saugbetrieb auch
aus Gewässern, Zisternen, Behältern
o. ä. gespeist werden – siehe
"Drucklose Wasserversorgung
herstellen".

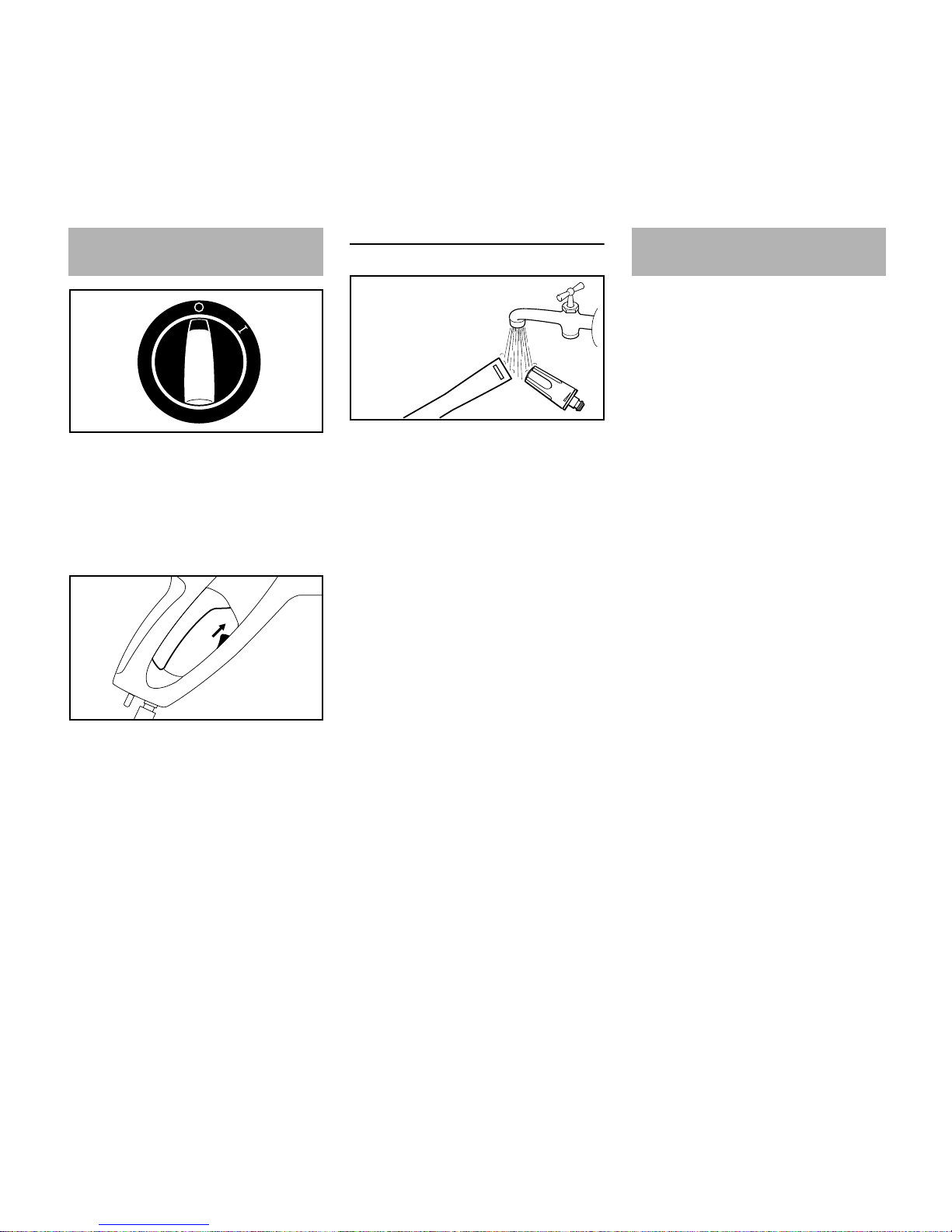

Schlauch vor Anschluss an das Gerät
kurz mit Wasser spülen, damit Sand und
andere Schmutzteilchen nicht in das
Gerät gelangen können.
Schlauch anschließen
NSchlauch am Wasserhahn
anschließen (Durchmesser 1/2",
Länge mindestens 10 m um
Druckimpulse abzufangen.
Maximale Länge 25 m)
NKupplung (1) auf den
Schlauchanschluss (2) schieben
NWasserhahn öffnen
Anschluss an das Trinkwassernetz
Beim Anschluss an das
Trinkwassernetz muss zwischen
Wasserhahn und Schlauch ein
Rückflussverhinderer gemäß
IEC/EN 60335-2-79 installiert sein.
Wenn Trinkwasser den
Rückflussverhinderer durchflossen hat,
wird es nicht mehr als Trinkwasser
betrachtet.
Die Regelungen des örtlichen
Wasserversorgungsunternehmens zur
Verhinderung des Rückfließens von
Wasser aus dem Hochdruckreiniger in
das Trinkwassernetz sind zu beachten.
Wasserversorgung
herstellen
2
650BA025 KN
1
003BA003 KN

RE 108, RE 118, RE 128 PLUS
deutsch
11
Der Hochdruckreiniger kann im
Saugbetrieb nur mit dem Saugset
(Sonderzubehör) betrieben werden.
HINWEIS
Die Verwendung eines Wasserfilters
wird grundsätzlich empfohlen.
NGerät an Druckwasserversorgung
anschließen und gemäß der
vorliegenden Gebrauchsanleitung
kurzfristig in Betrieb nehmen
NGerät ausschalten
NSpritzeinrichtung vom
Hochdruckschlauch abbauen
NSchlauchkupplung vom
Wasseranschluss abdrehen
NSaugset mit dem mitgelieferten
Anschlussstück am
Wasseranschluss anschließen
Unbedingt das im Saugset mitgelieferte
Anschlussstück verwenden. Die mit
dem Hochdruckreiniger serienmäßig
mitgelieferten Schlauchkupplungen sind
im Saugbetrieb nicht dicht und daher für
das Ansaugen von Wasser nicht
geeignet.
NSaugschlauch mit Wasser füllen
und Saugglocke des
Saugschlauches in Wasserbehälter
tauchen – kein verschmutztes
Wasser verwenden
NHochdruckschlauch mit der Hand
nach unten halten
NGerät einschalten
Nwarten, bis ein gleichmäßiger Strahl
am Hochdruckschlauch austritt
NGerät ausschalten
NSpritzeinrichtung anschließen
NGerät mit geöffneter Spritzpistole
einschalten
NSpritzpistole mehrfach kurzzeitig
betätigen, um Gerät möglichst
schnell zu entlüften
Spannung und Frequenz des Gerätes
(siehe Typenschild) muss mit Spannung
und Frequenz des Netzanschlusses
übereinstimmen.
Die Mindestabsicherung des
Netzanschlusses muss entsprechend
der Vorgabe in den Technischen Daten
ausgeführt sein – siehe "Technische
Daten".
Das Gerät muss an die
Spannungsversorgung über einen
Fehlerstromschutzschalter
angeschlossen werden, der die
Stromzufuhr unterbricht, wenn der
Differenzstrom zur Erde 30 mA für
30 ms überschreitet.
Der Netzanschluss muss IEC 60364-1
sowie den länderbezogenen
Vorschriften entsprechen.
Beim Einschalten des Gerätes können
auftretende Spannungsschwankungen
bei ungünstigen Netzverhältnissen
(hohe Netzimpedanz) andere
angeschlossene Verbraucher
beeinträchtigen. Bei Netzimpedanzen
kleiner als 0,15 Ω sind keine Störungen
zu erwarten.
Die Verlängerungsleitung muss
abhängig von Netzspannung und
Leitungslänge den aufgeführten
Mindestquerschnitt haben.
Drucklose
Wasserversorgung
herstellen
Gerät elektrisch anschließen

RE 108, RE 118, RE 128 PLUS
deutsch
12
Anschluss an die Netzsteckdose
Vor Anschluss an die
Spannungsversorgung prüfen, ob das
Gerät ausgeschaltet ist – siehe "Gerät
ausschalten"

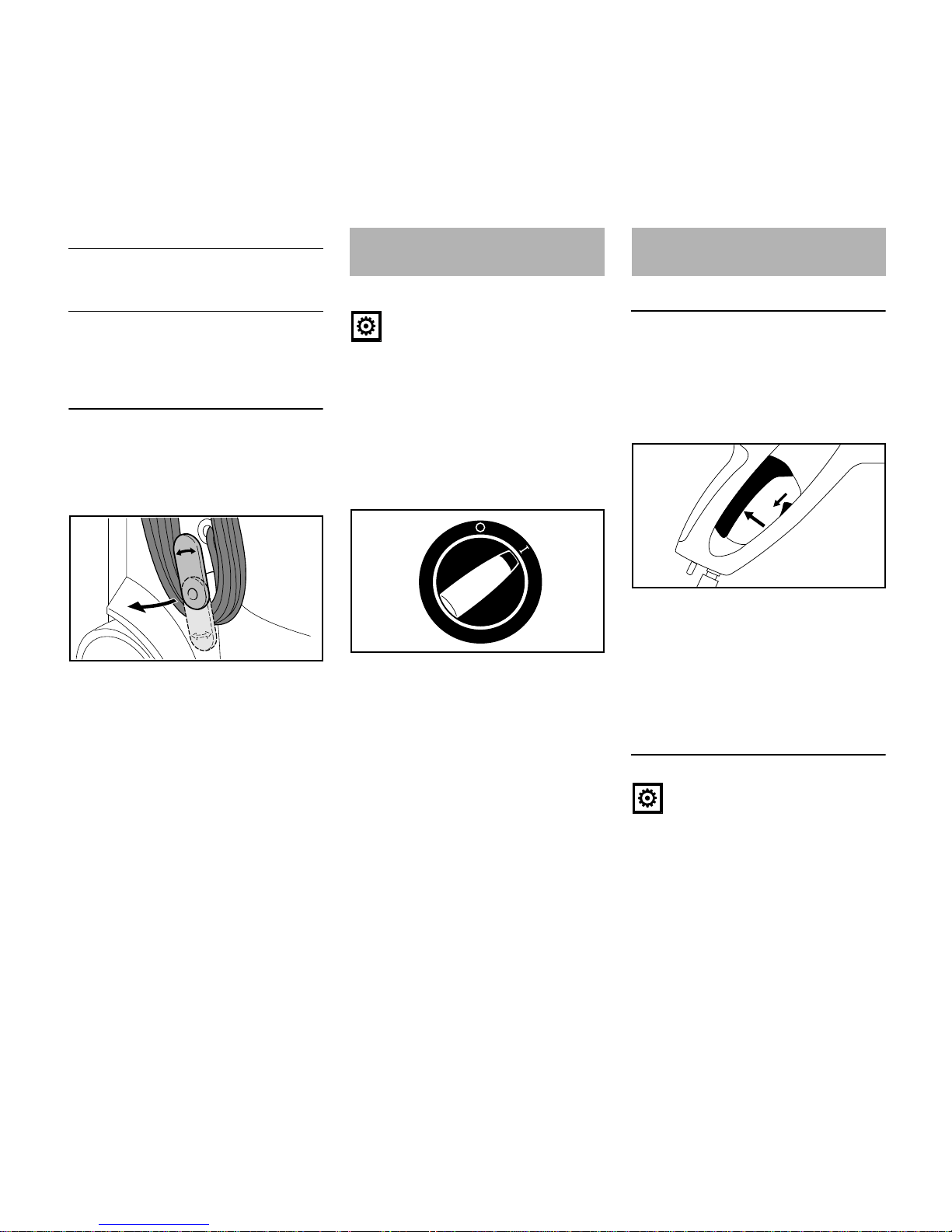

Nunteren Halter nach oben
schwenken und Anschlussleitung
abnehmen
NNetzstecker des Gerätes oder
Netzstecker der
Verlängerungsleitung in
vorschriftsmäßig installierte
Steckdose stecken
NWasserhahn öffnen
HINWEIS
Gerät nur bei angeschlossenem
Wasserzulaufschlauch und geöffnetem
Wasserhahn einschalten. Sonst
entsteht Wassermangel, der zu
Beschädigungen des Gerätes führen
kann.
NHochdruckschlauch vollständig
ausrollen
NGeräteschalter auf Stellung I
drehen – Gerät ist nun im Standby-
Betrieb
Spritzpistole betätigen
NSpritzpistole auf den zu reinigenden
Gegenstand richten – nie auf
Personen!
NRotordüse, wenn verwendet, beim
Starten nach unten halten
NSicherungshebel (2) nach unten
schieben – der Hebel (1) wird
entriegelt
NHebel (1) durchdrücken
Der Motor wird beim Loslassen des
Hebels ausgeschaltet.
Standby-Betrieb
HINWEIS
Das Gerät maximal 5 min im Standby-
Betrieb betreiben. Bei
Arbeitsunterbrechungen länger als
5 min, bei Arbeitspausen oder wenn das
Gerät unbeaufsichtigt zurück gelassen
wird, Gerät am Geräteschalter
ausschalten – siehe "Gerät
ausschalten".
Leitungslänge Mindestquerschnitt
220 V – 240 V:
bis 20 m 1,5 mm2
20 m bis 50 m 2,5 mm2
100 V – 127 V:
bis 10 m AWG 14 / 2,0 mm2
10 m bis 30 m AWG 12 / 3,5 mm2
1607BA035 KN
Gerät einschalten
1607BA011 KN
Arbeiten
1
2
650BA014 KN

RE 108, RE 118, RE 128 PLUS
deutsch
13
Hochdruckschlauch
HINWEIS
Hochdruckschlauch nicht knicken und
keine Schlingen bilden.
Auf den Hochdruckschlauch keine
schweren Gegenstände stellen, und
nicht mit Fahrzeugen darüber fahren.
Düsen
Flachstrahldüse (1)
Der Arbeitsdruck kann an der Düse
stufenlos verstellt werden.
Strahlwinkel 15°, maximaler Effekt bei
einem Abstand von ca. 7 cm.
NStellhülse drehen
Rotordüse (2)
Düse mit rotierendem Strahl für
hartnäckigen Schmutz auf harten
Oberflächen. Maximaler Effekt bei
einem Abstand von ca. 10 cm.
Die Spritzeinrichtung kann auch ohne
Düsen im Niederdruck betrieben
werden, z. B. zum Spülen mit höherer
Wassermenge.
Aufbewahrungsfach für Düsen
NKlappe öffnen – in den Haltern kann
die Rotordüse und die
Flachstrahldüse aufbewahrt werden
Zubehör aufbewahren
Spritzpistole, Strahlrohr,
Reinigungsflasche und
Reinigungsnadel können direkt am
Gerät aufbewahrt werden – siehe
"Wichtige Bauteile".
Reinigungsmittel dürfen nicht auf dem
zu reinigenden Gegenstand antrocknen.
NDüse vom Strahlrohr abbauen –
siehe "Strahlrohr anbauen,
abbauen"
NSprüh-Set (3) an das Strahlrohr (1)
anbauen – das Sprüh-Set hat eine
Verdrehsicherung, diese an der Nut
am Strahlrohr ausrichten
Behälter von Sprüh-Set mit STIHL
Reinigungsmittel in der
vorgeschriebenen Verdünnung befüllen
(ca. 0,5 Liter).
Nnur RE 118 und 128 Plus: mit dem
Verstellring (4) die Menge des
beizumischenden
Reinigungsmittels einstellen
NReinigungsmittel von unten nach
oben auftragen
Maximaler Effekt bei einem Abstand von
1m.
666BA015 KN
12
-
+
650BA026 KN
Reinigungsmittel beimischen
4
666BA016 KN
3
1

RE 108, RE 118, RE 128 PLUS
deutsch
14
NGeräteschalter auf 0 drehen und
den Wasserhahn schließen
NSpritzpistole betätigen, bis das
Wasser nur noch aus der Düse
tropft (Gerät ist jetzt drucklos)
NHebel loslassen
NSicherungshebel der Spritzpistole
nach oben schieben – der Hebel
wird verriegelt, unbeabsichtigtes
Einschalten wird so verhindert
NNetzstecker aus der Steckdose
ziehen
NSchlauch vom Wasserhahn und
vom Gerät entfernen
Nach Gebrauch
NVerriegelung des Strahlrohrs und
die Düse mit Wasser ausspülen,
damit sich keine Ablagerungen
bilden
NHochdruckschlauch und die
Anschlussleitung auf die dafür
vorgesehenen Halter aufwickeln –
siehe "Wichtige Bauteile"
Gerät in einem trockenen, frostsicheren
Raum aufbewahren.
Ist Frostsicherheit nicht gewährleistet
Frostschutzmittel auf Glykolbasis – wie
bei Kraftfahrzeugen – in die Pumpe
einsaugen:
NWasserzulaufschlauch in Behälter
mit Frostschutzmittel tauchen
NSpritzpistole ohne Strahlrohr in den
gleichen Behälter tauchen
NGerät mit geöffneter Spritzpistole
einschalten
NSpritzpistole so lange betätigen, bis
ein gleichmäßiger Strahl austritt
NRestfrostschutzmittel in einem
geschlossenen Behälter
aufbewahren
Gerät ausschalten
1607BA018 KN
650BA015 KN
666BA017 KN
-
+
Gerät aufbewahren

RE 108, RE 118, RE 128 PLUS
deutsch
15
Wartungs- und Pflegehinweise
Die Angaben beziehen sich auf normale Einsatzbedingungen. Bei längeren
täglichen Arbeitszeiten die angegebenen Intervalle entsprechend verkürzen. Bei nur
gelegentlichem Einsatz können die Intervalle entsprechend verlängert werden.
vor Arbeitsbeginn nach Arbeitsende bzw. täglich monatlich bei Beschädigung bei Bedarf
Komplette Maschine Sichtprüfung (Zustand, Dichtheit) X
reinigen XX
Anschlüsse am Hochdruckschlauch reinigen XX
fetten X
Kupplungsstecker vom Strahlrohr und
Kupplungsmuffe der Spritzpistole reinigen XX
Wasserzulaufsieb im Hochdruckeingang reinigen XX
ersetzen X
Hochdruckdüse reinigen X
ersetzen X
Belüftungsöffnungen reinigen X
Stützfüße prüfen X
ersetzen X

RE 108, RE 118, RE 128 PLUS
deutsch
16
Vor Pflege oder Reinigung des Gerätes
immer den Netzstecker ziehen.
Um einen problemlosen Betrieb
sicherzustellen, empfehlen wir die
folgenden Arbeiten bei jeder Benutzung
des Gerätes durchzuführen:
NWasserschlauch,
Hochdruckschlauch, Strahlrohr und
Zubehör vor Montage mit Wasser
durchspülen
NKupplungen von Sand und Staub
befreien
NSprüh-Set nach Gebrauch abspülen

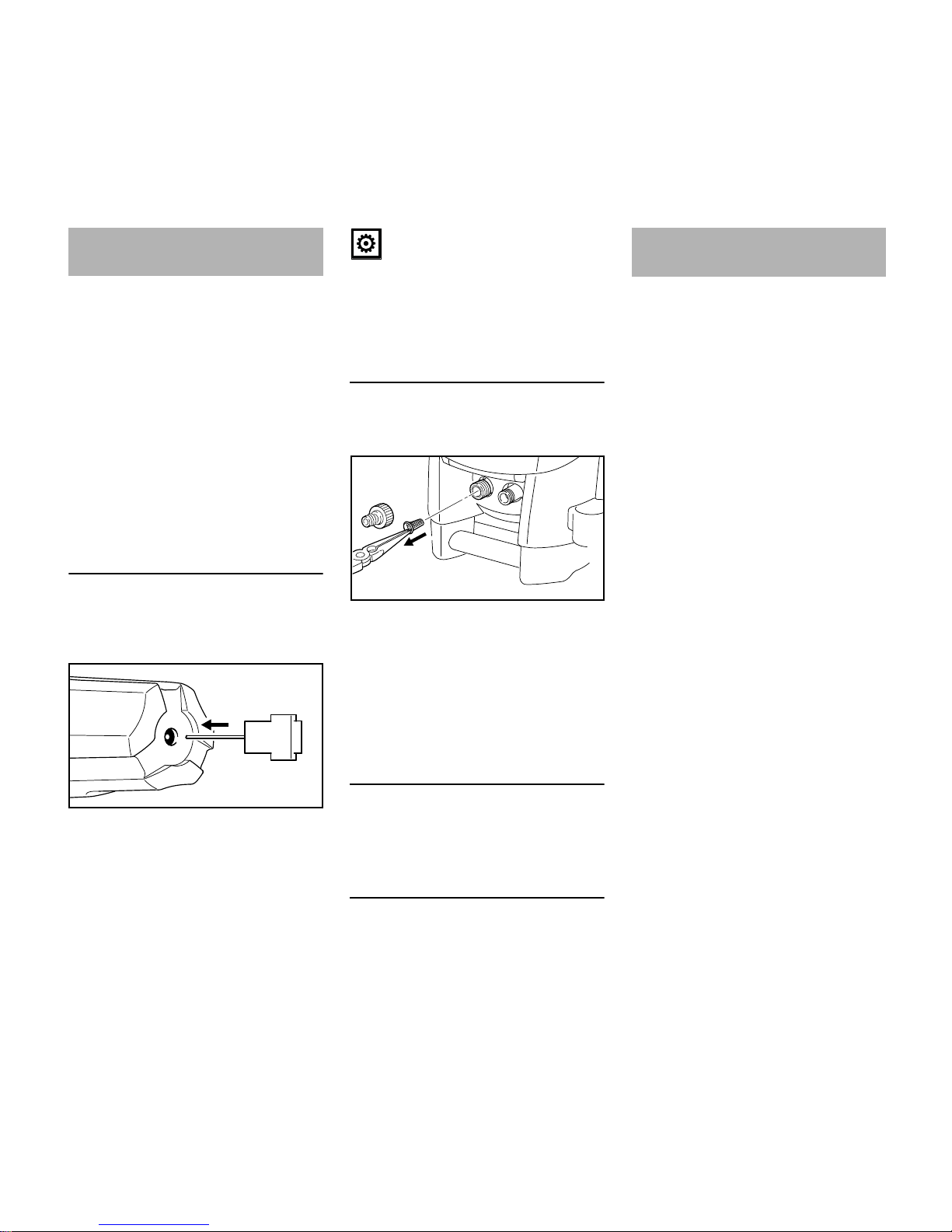

Düse reinigen
Eine verstopfte Düse hat einen zu hohen
Pumpendruck zur Folge, weshalb eine
Reinigung sofort erforderlich ist.
NGerät ausschalten
NSpritzpistole betätigen, bis Wasser
nur noch aus dem Spritzkopf tropft –
das Gerät ist jetzt drucklos
NDüse abbauen
NDüse mit Reinigungsnadel reinigen
HINWEIS
Düse nur reinigen, wenn sie abgebaut
ist
NDüse von vorne mit Wasser
durchspülen
Wasserzulaufsieb reinigen
Wasserzulaufsieb je nach Bedarf einmal
monatlich oder öfter reinigen.
NSchlauchanschluss lösen
NSieb vorsichtig mit einer Zange
herausziehen und mit Wasser
abspülen
Nvor dem Einsetzen sicherstellen,
dass das Sieb intakt ist – ein
beschädigtes Sieb ersetzen
Belüftungsöffnungen reinigen
Das Gerät sauber halten, damit die
Kühlluft an den Öffnungen des Gerätes
frei ein- und austreten kann.
Kupplungen fetten
Die Kupplungen an der Spritzpistole
zum Anschluss von Hochdruckschlauch
und Strahlrohr bei Bedarf fetten.
Durch lange Lagerzeiten können sich
mineralische Rückstände des Wassers
in der Pumpe ablagern. Dadurch läuft
der Motor schwer oder gar nicht an.
NGerät an die Wasserleitung
anschließen und mit
Leitungswasser gründlich
durchspülen, Netzstecker dabei
nicht einstecken
NNetzstecker in Steckdose stecken
NGerät mit geöffneter Spritzpistole
einschalten
Wartung
666BA018 KN
650BA027 KN
Inbetriebnahme nach langer
Lagerung

RE 108, RE 118, RE 128 PLUS
deutsch
17
Einhalten der Vorgaben dieser
Gebrauchsanleitung vermeidet
übermäßigen Verschleiß und Schäden
am Gerät.
Benutzung, Wartung und Lagerung des
Gerätes müssen so sorgfältig erfolgen,
wie in dieser Gebrauchsanleitung
beschrieben.
Alle Schäden, die durch Nichtbeachten
der Sicherheits-, Bedienungs- und
Wartungshinweise verursacht werden,
hat der Benutzer selbst zu verantworten.
Dies gilt insbesondere für:
–nicht von STIHL freigegebene
Änderungen am Produkt
–die Verwendung von Zubehören,
die nicht für das Gerät zulässig,
geeignet oder qualitativ
minderwertig sind
–nicht bestimmungsgemäße
Verwendung des Gerätes
–Einsatz des Gerätes bei Sport- oder
Wettbewerbs-Veranstaltungen
–Folgeschäden infolge der
Weiterbenutzung des Gerätes mit
defekten Bauteilen
–Frostschäden
–Schäden durch falsche
Spannungsversorgung
–Schäden durch schlechte
Wasserversorgung (z. B.
Querschnitt des Zulaufschlauches
zu klein)
Wartungsarbeiten
Alle im Kapitel "Wartungs- und
Pflegehinweise" aufgeführten Arbeiten
müssen regelmäßig durchgeführt
werden. Soweit diese Wartungsarbeiten
nicht vom Benutzer selbst ausgeführt
werden können, ist damit ein
Fachhändler zu beauftragen.
STIHL empfiehlt Wartungsarbeiten und
Reparaturen nur beim STIHL
Fachhändler durchführen zu lassen.
STIHL Fachhändlern werden
regelmäßig Schulungen angeboten und
technische Informationen zur Verfügung
gestellt.
Werden diese Arbeiten versäumt oder
unsachgemäß ausgeführt, können
Schäden entstehen, die der Benutzer
selbst zu verantworten hat. Dazu zählen
unter anderem:
–Schäden an Gerätekomponenten
infolge nicht rechtzeitig oder
unzureichend durchgeführter
Wartung
–Korrosions- und andere
Folgeschäden infolge
unsachgemäßer Lagerung
–Schäden am Gerät infolge
Verwendung von qualitativ
minderwertigen Ersatzteilen
Verschleißteile
Manche Teile des Motorgerätes
unterliegen auch bei
bestimmungsgemäßem Gebrauch
einem normalen Verschleiß und müssen
je nach Art und Dauer der Nutzung
rechtzeitig ersetzt werden. Dazu
gehören u. a.:
–Hochdruck-Düsen
–Hochdruck-Schläuche
Verschleiß minimieren und
Schäden vermeiden

RE 108, RE 118, RE 128 PLUS
deutsch
18
Wichtige Bauteile
25
17
17
16
2
16
10
21 21 13
21 13
17
10
4
650BA028 KN
RE 128 PLUS
RE 118 RE 108
1
3
6 7 8
-
+
9
20
14
15
19
12
12
13
19
11
20
24
23
12
19
18
12
11
18
12
18
12
10
22
RE 108
RE 118
22
16
20 12
12
#
11
5
24
12
12
#
24
