Storz XENON 100 SCB User manual

XENON 100 SCB
XENON 100 SCB
XENON 100 SCB
201326 20-1
201326 20-1
201326 20-1

Gebrauchsanweisung
Instruction manual
Manual de instrucciones
XENON 100 SCB
XENON 100 SCB
XENON 100 SCB
201326 20-1
201326 20-1
201326 20-1

Version 1.0.0– 12/2008
Vielen Dank für Ihr Vertrauen in den Namen
KARL STORZ. Wie alle unsere Produkte ist auch
dieses Produkt das Ergebnis jahrelanger
Erfahrung und großer Sorgfalt bei der
Herstellung. Sie und Ihre Organisation haben
sich für ein modernes, hochqualitatives Gerät
von KARL STORZ entschieden.
Die vorliegende Gebrauchsanweisung soll hel-
fen, die Kaltlichtquelle XENON 100 SCB richtig
aufzustellen, anzuschließen und zu bedienen.
Alle notwendigen Einzelheiten und Handgriffe
werden anschaulich erklärt. Bitte lesen Sie des-
halb diese Anleitung sorgfältig durch; bewahren
Sie sie zum etwaigen Nachlesen in der mitgelie-
ferten Schutzhülle an gut sichtbarer Stelle beim
Gerät auf
Thank you for your expression of confidence in
the KARL STORZ brand name. Like all of our
products, this product is the result of years of
experience and great care in manufacture. You
and your organization have decided in favor of a
modern, high quality piece of equipment from
KARL STORZ.
This instruction manual is intended to serve as
an aid in the proper setup, installation, and
operation of the XENON 100 SCB cold light
source. All essential details of the equipment
and all actions required on your part are clearly
presented and explained. We thus ask that you
read this manual carefully. Insert this manual in
its protective wallet and keep it available in a
convenient and conspicuous location near the
equipment.
Agradecemos la confianza que ha depositado en
la marca KARL STORZ. Este producto, como el
resto de los que fabricamos, es el resultado de
nuestra amplia experiencia y capacidad técnicas.
Con esta adquisición, tanto usted como su institu-
ción se han decidido por un producto
KARL STORZ de gran precisión, alta calidad y
tecnología vanguardista.
Este Manual de instrucciones contiene todas las
indicaciones necesarias para la instalación,
puesta en funcionamiento y manipulación de la
fuente de luz fría XENON 100 SCB. Recomenda-
mos su lectura detenida y colocación en un lu-
gar visible cercano al aparato para facilitar la
consulta.

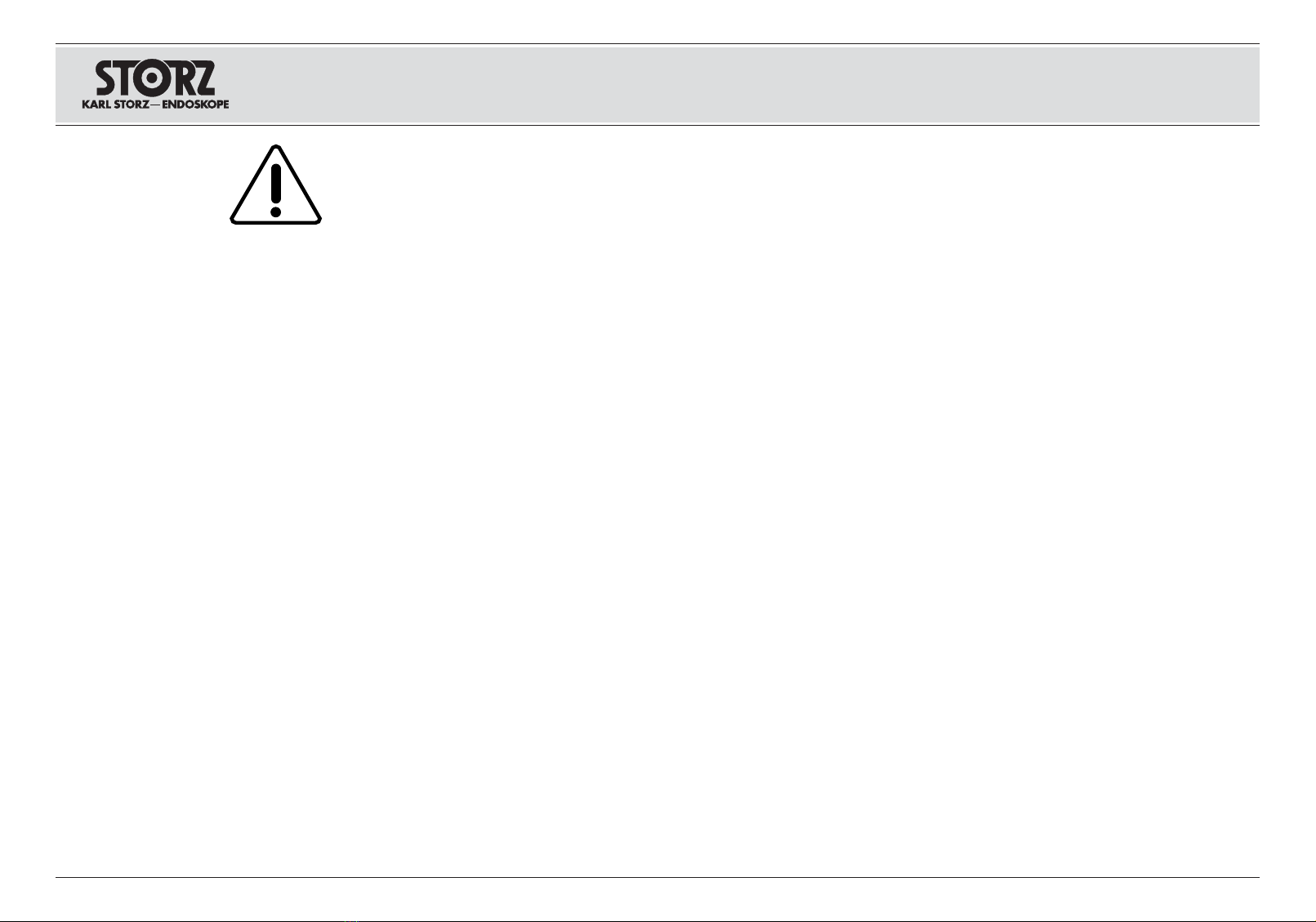

Allgemeiner Warnhinweis
Benutzer von KARL STORZ-Geräten sollten
sorgfältig in ihren Gebrauch und in die entspre-
chenden medizinischen Verfahren eingewiesen
werden. Sie sollten die Geräte und Zubehörteile
erst benutzen, nachdem sie vollständig mit der
Gebrauchsanweisung, dem Zusammenbau und
der Pflege vertraut sind. Die Gebrauchsanwei-
sung sollte sorgfältig durchgelesen werden und
dem Operationsteam während des Eingriffs zur
Verfügung stehen. Die Gebrauchsanweisung
und insbesondere die Vorsichts- und
Warnhinweise sind unbedingt zu beachten.
Advertencia general
Los usuarios deben estar plenamente capacita-
dos en el uso de los aparatos KARL STORZ y en
los procedimientos médicos correspondientes.
El usuario debe utilizar estos aparatos y sus ac-
cesorios sólo después de haberse familiarizado
completamente con el Manual de instrucciones,
el montaje y la conservación del aparato. Se de-
be leer con atención el Manual de instrucciones
y tenerlo a disposición del equipo quirúrgico du-
rante la intervención. Es imprescindible observar
las instrucciones contenidas en el Manual, parti-
cularmente las indicaciones de alarma y adver-
tencia.
General warning
Users of KARL STORZ devices should be thor-
oughly trained in their use and the applicable
medical procedures. These devices and acces-
sories should not be used until the user has fully
familiarized himself/herself with the instructions
for use, assembly and care. Instruction manuals
should be carefully studied and be available to
the surgical team during the procedure; it is es-
sential to follow the instructions contained in the
instruction manual, paying particular attention to
the cautions and warnings.
II
Wichtiger Hinweis für die
Benutzer von KARL STORZ
Geräten
Important information
for users of KARL STORZ
devices
Indicaciones importantes
para los usuarios de
aparatos de KARL STORZ

IV
        

V
Netzschalter (beleuchtet)
Warn- und Kontroll-Leuchte Lampe/Gerät
(leuchtet rot bei defekter Lampe/Elektronik
bzw. ab 450 h - 499 h Lampenbetriebsdau-
er; sie blinkt ab 500 h)
Warnleuchte
(leuchtet, wenn die Lichtquelle für allgemei-
ne Anwendungen konfiguriert ist (darf nicht
für Videoendoskope für die
Gastroenterologie verwendet werden)
Lampe Ein/Aus, LED leuchtet bei „Ein“
in der Standard-Konfiguration (Video-
Gastroenterologie)
Taste zum Erhöhen der Lichtintensität
Taste zum Reduzieren der Lichtintensität
Anzeige der Lichtintensitätseinstellung
grün = Standardbetrieb / Standardbereich
gelb = Standardbetrieb / erhöhter Bereich
rot = Intensiver Bereich; nur anwendbar in
der Konfiguration für allgemeine Anwendun-
gen.
Taste Insufflationspumpe Ein/Aus, LED
leuchtet bei „Ein“
Anzeige der Pumpengeschwindigkeitsein-
stellung (drei Stufen)
Taste zum Reduzieren der
Pumpengeschwindigkeit
Taste zum Erhöhen der
Pumpengeschwindigkeit
Anschluss für den Adapter des
Lichtleiterkabels und die Insufflation
(Videoendoskope für die Gastroenterologie)
Schnellverschlüsse
SCB Eingang / Ausgang
Potentialausgleichsanschluss
Netzanschluss und Sicherungshalter
Halterung für Wasserflasche
(links am Gehäuse)

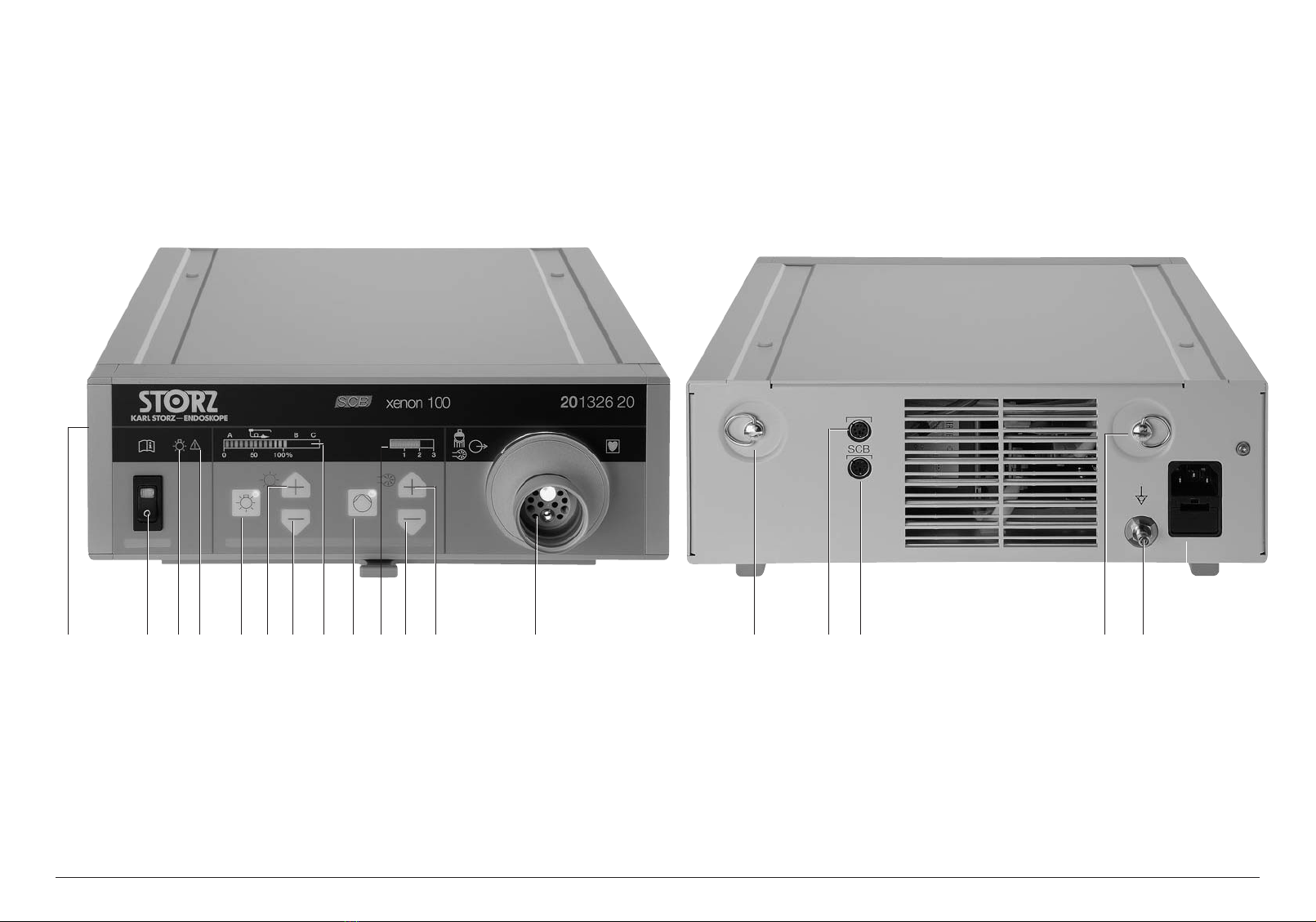

Power switch (lit up)
Lamp/unit warning and pilot light
(lights up red when the lamp/electronics are
defective and/or from 450 h…499 h lamp
operating time - it flashes as of 500 h)
Warning light
(lights up when light source is configured for
general purpose applications (not to be
used for videoscopes for gastroenterology)
Lamp On/Off button, LED lights up when
‘On’ in the standard configuration / video
gastroenterology
Up-key for light intensity
Down-key for light intensity
Display for light intensity setting
green = standard mode / standard range
yellow = standard mode / boost range
red = intensive range: applicable only in
general purpose configuration
Insufflation pump On/Off button, LED lights
up when ‘On’
Display for pump speed setting
(three stages)
Down-key for pump speed
Up-key for pump speed
Receptacle for the fiberoptic light cable
adaptor and insufflation (videoscope for
gastroenterology)
Quick-release coupling mechanisms
SCB input/output connector
Potential equalization connector
Power connector and fuse holder
Holder for water bottle
(on left of housing)
Interruptor de la red (encendido)
Lámpara de aviso y control de lámpara/apa-
rato (se enciende de color rojo en caso de
lámpara/electrónica defectuosa o a partir de
450 a 499 horas de duración de servicio de
la lámpara; se enciende intermitente a partir
de 500 horas)
Lámpara de aviso
(se enciende si la fuente de luz está configu-
rada para aplicaciones generales (no se de-
be utilizar para videoendoscopios en gastro-
enterología)
Lámpara Enc./Apag., el diodo luminoso se
enciende en “Enc.” en la configuración es-
tándar / video-gastroenterología)
Tecla para aumentar la intensidad lumínica
Tecla para reducir la intensidad lumínica
Indicación del ajuste de intensidad lumínica
verde = servicio estándar / margen estándar
amarillo = servicio estándar / margen au-
mentado
rojo = margen intensivo; únicamente aplica-
ble en la configuración para aplicaciones
generales
Tecla Bomba de insuflación Con./Desc., el
diodo luminoso se enciende en “Con.”
Indicación del ajuste de velocidad de la
bomba (tres niveles)
Tecla para reducir la velocidad de la bomba
Tecla para aumentar la velocidad de la bom-
ba
Conexión para el adaptador del cable porta-
luz y para la insuflación (videoendoscopio
para gastroenterología)
Cierres rápidos
Entrada / salida SCB
Conector equipotencial
Conexión a la red y portafusibles
Soporte para la botella de agua (a la izquier-
da en la carcasa)
Bedienungselemente,
Anzeigen, Anschlüsse
und ihre Funktion
Controls, displays,
connectors
and their functions
Elementos de mando,
indicadores, conexiones y
sus funciones

VI
Beachten Sie die die Gebrauchsanweisung!
Warnung: Die Lichtquelle ist für die allgemeine
Anwendung konfiguriert. Nicht für Videoendos-
kope für die Gastroenterologie verwenden.
Lampe Ein/Aus
Warn- und Kontroll-Leuchte Lampe/Gerät
Insufflationspumpe (Druck) Ein/Aus
Pumpengeschwindigkeit (3-stufig)
Lichtintensität (Helligkeit)
Ausgang Licht und Insufflation
Anwendungsteil CF
Potentialausgleichsanschluss
Vermeidung von Umweltverschmutzung durch
elektronische Geräte (China RoHS)
Follow the instructions in the instruction manual!
Warning: The light source is configured for
general purpose application. Do not use with
videoscopes for gastroenterology
Lamp On/Off
Lamp/unit warning and pilot light
Insufflation pump (pressure) On/Off
Pump speed (3 levels)
Light intensity (brightness)
Light and insufflation outlet
Applied part CF
Potential equalization connector
Electronic information product pollution control
(China RoHS)
¡Antes de la puesta en marcha, lea el Manual de
instrucciones!
Cuidado: La fuente de luz está configurada pa-
ra la aplicación general. No utilizar para video-
endoscopios en gastroenterología.
Lámpara Con./Desc.
Lámpara de alarma y control de
lámpara/aparato
Bomba de insuflación (presión) Con./Desc.
Velocidad de la bomba (3 niveles
)
Intensidad lumínica (brillo)
Salida luz e insuflación
Pieza de aplicación del tipo CF
Conexión equipotencial
Control de la contaminación causada por productos
de información electrónica (directiva RoHS china)
Achtung Hochspannung: Gefahr eines elektri-
schen Schlages. Gerät vor dem Öffnen vom
Netz trennen. Lassen Sie Servicearbeiten nur
von qualifiziertem Service-Personal durchfüh-
ren.
Warnung: Lampe und Umgebung sind heiß.
Lampentyp (Art.-Nr. 201325 26)
Keine Flüssigkeiten auf oder über dem Gerät
abstellen. Gerät außerhalb der Reichweite
von Patienten aufstellen.
Caution - high voltage: Risk of electrical
shock! Disconnect the unit from the mains
before removing the cover. Refer servicing to
qualified service personnel.
Warning: Lamp and its surroundings are hot
Lamp type (Art. no. 201325 26)
Do not store liquids on or above the unit.
Keep the unit out of reach of patients.
Atención, alta tensión: ¡Existe peligro de des-
carga eléctrica! Desconecte el aparato de la
red antes de abrirlo. Los trabajos de manteni-
miento deben encargarse únicamente a per-
sonal cualificado del servicio técnico.
Cuidado: La lámpara y sus inmediaciones
están calientes.
Tipo de lámpara (nº. de art. 201325 26)
No deposite líquidos de ningún tipo sobre el
equipo o por encima del mismo. Mantenga el
equipo fuera del alcance de los pacientes.
Symbolerläuterungen Symbols employed Explicación de los símbolos

III

1
General warning . . . . . . . . . . . . . . . . . . . . . . . .II
Images of the equipment . . . . . . . . . . . . . . . . .III
controls, displays, connectors
and their functions . . . . . . . . . . . . . . . . . . . . . . .V
Symbols employed . . . . . . . . . . . . . . . . . . . . . .VI
General information . . . . . . . . . . . . .2
Description of the unit . . . . . . . . . . . . . . . . . . . .2
Safety instructions . . . . . . . . . . . . . .4
Warnings and cautions . . . . . . . . . . . . . . . . . . .4
Normal use . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
User qualification . . . . . . . . . . . . . . . . . . . . . . . .9
Safety precautions at the site of installation . .10
Safety precautions
when operating the unit. . . . . . . . . . . . . . . . . .10
Installation and
operating instructions . . . . . . . . .11
Unpacking the equipment . . . . . . . . . . . . . . . .11
Basic equipment . . . . . . . . . . . . . . . . . . . . . . .11
Connecting the unit . . . . . . . . . . . . . . . . . . . . .12
Operating the cold light source . . . . . . . . . . . .15
Light . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Pump . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Increased light output . . . . . . . . . . . . . . . . . . .19
General purpose application . . . . . . . . . . . .19
Maintenance . . . . . . . . . . . . . . . . . .22
Lamp replacement . . . . . . . . . . . . . . . . . . . . .22
Fuse replacement . . . . . . . . . . . . . . . . . . . . . .26
General purpose configuration . . . . . . . . . . . .27
Cleaning, disinfection and care of the unit . .30
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . .31
Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Repair program . . . . . . . . . . . . . . . . . . . . . . . .32
Limitation of liability . . . . . . . . . . . . . . . . . . . . .33
Manufacturer’s warranty . . . . . . . . . . . . . . . . .33
Technical description . . . . . . . . . . .34
Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . .34
Technical data . . . . . . . . . . . . . . . . . . . . . . . . .36
Technical documentation . . . . . . . . . . . . . . . . .38
Spare parts, recomm. accessories 39
List of spare parts/accessories . . . . . . . . . . .39
Appendix . . . . . . . . . . . . . . . . . . . .41
Electromagnetic Compatibility (EMC)
Information . . . . . . . . . . . . . . . . . . . . . . . . . . . .41
Advertencia general . . . . . . . . . . . . . . . . . . . . .II
Imágenes del equipo . . . . . . . . . . . . . . . . . . . .III
Elementos de mando, indicadores,
conexiones y sus funciones . . . . . . . . . . . . . . .V
Explicación de los símbolos . . . . . . . . . . . . . . .VI
Generalidades . . . . . . . . . . . . . . . . .2
Descripción del equipo . . . . . . . . . . . . . . . . . . .2
Instrucciones de seguridad . . . . . .4
Indicaciones de alarma y advertencia . . . . . . .4
Empleo previsto . . . . . . . . . . . . . . . . . . . . . . . . .8
Cualificación del usuario . . . . . . . . . . . . . . . . . .9
Medidas de seguridad en el lugar de
emplazamiento . . . . . . . . . . . . . . . . . . . . . . . .10
Medidas de seguridad al utilizar el equipo. . .10
Montaje e
instrucciones operativas . . . . . . . .11
Desembalaje . . . . . . . . . . . . . . . . . . . . . . . . . .11
Equipo básico . . . . . . . . . . . . . . . . . . . . . . . . .11
Conexión del aparato . . . . . . . . . . . . . . . . . . .12
Puesta en marcha de la fuente de luz fría . . .15
Luz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Bomba . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Potencia lumínica aumentada . . . . . . . . . . . . .19
Servicio para aplicaciones generales . . . . .19
Mantenimiento . . . . . . . . . . . . . . . .22
Cambio de la lámpara . . . . . . . . . . . . . . . . . .22
Cambio de fusibles . . . . . . . . . . . . . . . . . . . . .26
Configuración para aplicaciones generales . .27
Limpieza, desinfección y conservación . . . . .30
Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . .31
Gestión de desechos . . . . . . . . . . . . . . . . . . .31
Programa de reparación . . . . . . . . . . . . . . . . .32
Responsabilidad . . . . . . . . . . . . . . . . . . . . . . .33
Garantía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
Descripción técnica . . . . . . . . . . . .34
Localización de errores . . . . . . . . . . . . . . . . . .34
Datos técnicos . . . . . . . . . . . . . . . . . . . . . . . . .36
Documentación técnica . . . . . . . . . . . . . . . . . .38
Piezas de repuesto, accesor. rec. 39
Piezas de repuesto/accesorios . . . . . . . . . . .39
Anexo . . . . . . . . . . . . . . . . . . . . . . .41
Indicaciones sobre compatibilidad
electromagnética (CEM) . . . . . . . . . . . . . . . . .41
Allgemeiner Warnhinweis . . . . . . . . . . . . . . . . .II
Geräteabbildungen . . . . . . . . . . . . . . . . . . . . . .III
Bedienungselemente, Anzeigen,
Anschlüsse und ihre Funktion . . . . . . . . . . . . . .V
Symbolerläuterungen . . . . . . . . . . . . . . . . . . . .VI
Allgemeines . . . . . . . . . . . . . . . . . . .2
Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . .2
Sicherheitshinweise . . . . . . . . . . . . .4
Warn- und Vorsichtshinweise . . . . . . . . . . . . . .4
Bestimmungsgemäße Verwendung . . . . . . . . . .8
Qualifikation des Anwenders . . . . . . . . . . . . . . .9
Sicherheitsmaßnahmen am Aufstellungsort . .10
Sicherheitsmaßnahmen
beim Einsatz des Systems . . . . . . . . . . . . . . .10
Aufstellen und
Bedienungshinweise . . . . . . . . . . .11
Auspacken . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Grundausstattung . . . . . . . . . . . . . . . . . . . . . .11
Anschließen des Gerätes . . . . . . . . . . . . . . . .12
Inbetriebnahme der Kaltlichtquelle . . . . . . . . .15
Licht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Pumpe . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Erhöhte Lichtleistung . . . . . . . . . . . . . . . . . . . .19
Betrieb für allgemeine Anwendungen . . . . .19
Instandhaltung . . . . . . . . . . . . . . . .22
Lampenwechsel . . . . . . . . . . . . . . . . . . . . . . .22
Sicherungswechsel . . . . . . . . . . . . . . . . . . . . .26
Konfiguration für allgemeine Anwendung . . .27
Reinigung, Desinfektion und Pflege . . . . . . . .30
Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . .31
Reparaturprogramm . . . . . . . . . . . . . . . . . . . .32
Verantwortlichkeit . . . . . . . . . . . . . . . . . . . . . . .33
Garantie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
Technische Beschreibung . . . . . . .34
Fehlerbehebung . . . . . . . . . . . . . . . . . . . . . . .34
Technische Daten . . . . . . . . . . . . . . . . . . . . . .36
Technische Unterlagen . . . . . . . . . . . . . . . . . .38
Ersatzteile, empfohlenes Zubehör 39
Ersatzteilliste/Zubehör . . . . . . . . . . . . . . . . . .39
Anhang . . . . . . . . . . . . . . . . . . . . . .41
Hinweise zur elektromagnetischen
Verträglichkeit (EMV) . . . . . . . . . . . . . . . . . . . .41
Inhalt Contents Contenido del manual

Descripción del equipo
La fuente de luz fría XENON 100 SCB es un potente siste-
ma de iluminación. Este sistema se utiliza en primer térmi-
no para la aplicación endoscópica en combinación con
videoendoscopios para gastroenterología. En una confi-
guración especial y con un adaptador (nº. de art. 495KS),
la fuente de luz cumple también los requisitos necesarios
para aplicaciones generales más exigentes. Dado que la
lámpara Xenon de 100 W, con una temperatura de color
de 6.000 K, tiene la misma temperatura de color que la luz
solar, genera una luz particularmente clara.
La función SCB permite controlar a distancia la fuente de
luz, activar informaciones de estado del sistema y realizar
una configuración sencilla durante la inicialización. El mo-
derno diseño posibilita un manejo y mantenimiento senci-
llos.
Después de la correcta instalación y tras conectar el apa-
rato y encender la lámpara (mediante el interruptor de la
red y la tecla “Lámpara Enc. / Apag.”), el sistema de lám-
paras alcanza la potencia lumínica máxima después de
algunos segundos. Al conectar el videoendoscopio (para
gastroenterología) con la fuente de luz, se libera la protec-
ción antideslumbrante y se acopla luz en el portaluz. La
intensidad lumínica puede regularse por medio de las te-
clas Aumentar o Reducir la intensidad lumínica, estando la
lámpara encendida o apagada (ajuste previo). Para el
servicio estándar con un videoendoscopio KARL STORZ
para gastroenterología, la intensidad lumínica puede ajus-
tarse desde el 5 hasta el 100% sin deteriorar el instrumen-
to. Si es necesario, la intensidad también puede ajustarse
brevemente a más del 100% siempre que se controle que
el instrumento no se sobrecaliente ni se causen lesiones al
paciente debido al elevado ajuste de potencia. Un blo-
queo evita la activación involuntaria de este modo de ser-
vicio.
Al transcurrir el intervalo normal de mantenimiento de la
lámpara (500 horas), la indicación
 en la placa frontal se
enciende intermitente. Esta indicación está encendida an-
tes de forma permanente durante 50 horas. El aparato
posee un sistema de bomba integrado para la insuflación
y/o la irrigación con agua*. La bomba se conecta y des-
conecta con la tecla Con. / Desc.  . La velocidad de la
bomba se puede regular en tres niveles con las teclas +/-
 / :
Niveles 1+2: Margen normal
Nivel 3: Bajo condiciones “difíciles” y fuerte suciedad
de las lentes (véase también la pág. 18) sólo breve-
mente.
Description of the unit
The cold light source XENON 100 SCB is a pow-
erful light system for endoscopic use, particular-
ly in combination with videoscopes for gastro-
enterology. In a special configuration and with
the aid of an adaptor (Art. no.: 495KS), the light
source is capable of satisfying the requirements
of even demanding general purpose applica-
tions. With a color temperature of 6000 K, the
100 watt xenon lamp has the same color temper-
ature as sunlight and therefore provides an
outstanding bright illumination.
The SCB feature provides remote control of the
light source, system status information and easy
configuration upon initialization. Modern design
guarantees easy operation and maintenance.
After the unit has been installed properly and the
unit and the lamp have been switched on (via
the power switch and the ‘lamp on/off-key’), it
takes a few seconds until the lamp unfolds its
full potential. By inserting the plug of the video-
scope (for gastroenterology) into the light
source, the antiglare device gives way and light
is coupled into the light guide. The light intensity
can be adjusted via the up/down keys of the in-
tensity control either while the lamp is on or off
(preselection). For standard operation with a
KARL STORZ videoscope for gastroenterology,
the light intensity can be adjusted from 5% to
100% without any harm to the instrument. If re-
quired, but only for short periods of time and un-
der the conditions of increased attention to over-
heating of instrument or harm to the patient due
to high intensity levels, the intensity may be
boosted beyond 100%. A locking scheme
prevents unintended activation of this mode.
The expiry of the normal lamp service interval,
which amounts to 500 hours, is signalled via a
flashing indicator on the front panel. This indica-
tor is lit permanently 50 hours before that. A pump
system for insufflation and/or water irrigation* is in-
tegrated into the system. The pump is started and
stopped via the on/off button . The pump speed
is adjustable over three levels via the +/-  / :
Level 1+2: Normal range
Level 3: For ‘difficult’ conditions and severe lens
soiling (see also p. 18) - short periods of time
only!
2
Allgemeines General information Generalidades
Gerätebeschreibung
Die Kaltlichtquelle XENON 100 SCB ist ein leistungs-
starkes Lichtsystem. Sie wird in erster Linie für den en-
doskopischen Einsatz in Kombination mit Videoendos-
kopen für die Gastroentorologie verwendet. In einer
speziellen Konfiguration und mit einem Adapter (Art.-
Nr.: 495KS) erfüllt die Lichtquelle auch die
Anforderungen anspruchsvoller allgemeiner
Anwendungen. Da die 100-Watt-Xenonlampe mit einer
Farbtemperatur von 6000 K die gleiche
Farbtemperatur wie Sonnenlicht hat, erzeugt sie ein
besonders helles Licht.
Die SCB-Funktion ermöglicht eine Fernsteuerung der
Lichtquelle, das Abrufen von Systemstatus-
informationen und eine einfache Konfiguration bei der
Initialisierung. Das moderne Design ermöglicht eine
einfache Bedienung und Wartung. Nach der ord-
nungsgemäßen Installation und nach dem Einschalten
des Gerätes und der Lampe (über den Netzschalter
und die Taste „Lampe Ein / Aus“) erreicht das
Lampensystem die maximale Lichtleistung nach
einigen Sekunden. Durch das Verbinden des Videoen-
doskops (für die Gastroenterologie) mit der Lichtquelle
wird der Blendschutz freigegeben und Licht in den
Lichtleiter eingekoppelt. Die Lichtintensität kann über
die Tasten zum Erhöhen bzw. Reduzieren der
Lichtintensität bei eingeschalteter oder ausgeschalteter
Lampe (Voreinstellung) geregelt werden. Für den
Standardbetrieb mit einem KARL STORZ
Videoendoskop für die Gastroenterologie lässt sich die
Lichtintensität von 5 bis 100 % einstellen, ohne das
Instrument zu schädigen. Bei Bedarf kann die
Intensität auch kurzfristig über 100 % eingestellt wer-
den, sofern sorgfältig darauf geachtet wird, durch die
hohe Leistungseinstellung das Instrument nicht zu
überhitzen und den Patienten nicht zu schädigen. Eine
Sperre verhindert die versehentliche Aktivierung dieser
Betriebsart.Bei Ablauf des normalen Wartungsintervalls
der Lampe (500 Stunden) blinkt die Anzeige an der
Frontplatte. Diese Anzeige leuchtet 50 Stunden vorher
permanent. Das Gerät besitzt ein integriertes
Pumpensystem zur Insufflation und/oder
Wasserspülung*. Die Pumpe wird mit der Taste
Ein/Aus ein- und ausgeschaltet. Die Pumpenge-
schwindigkeit lässt sich mit den Tasten +/-  / in
drei Stufen regeln:
Stufe 1+2: Normaler Bereich
Stufe 3: Bei „schwierigen“ Verhältnissen und starker
Linsenverschmutzung (s. auch S. 18)- nur kurzzeitig!

3
Allgemeines General information Generalidades
Function of the warning/pilot light on the
front panel
The pilot light is highlighted permanently when
the light source is turned on and
• the lamp operating hours are between 450 h
and 500 h as described above
• the ignition fails due to a defective or
improperly installed lamp
• the light source is overheated due to obstruct-
ed ventilation in-/outlets or a defective fan.
The pilot light flashes if the lamp has been in
service for 500 h and beyond that. Reset the
signal by
• either replacing the lamp and carrying out the
appropriate measures (please see the section
‘Lamp replacement’ page 22, for resetting
please see page 25)
• or eliminating the reason(s) for ignition failure
or overheating of the device.
Property rights
This product is protected in the USA by
(at least one of the following) US Patent No(s)
5,788,688; 6,397,286; 6,484,221; 6,824,539.
Caution:
Federal (USA) law restricts this device
to sale by or on the order of a physician.
Función de la lámpara de alarma y control en
la placa frontal
La lámpara de control se enciende de forma
permanente, si la fuente de luz está conectada y
• la duración de servicio de la lámpara se en
cuentra entre 450 y 500 horas
• el encendido de la lámpara no funciona por
que la lámpara está defectuosa o ha sido in
correctamente instalada
• se ha sobrecalentado la fuente de luz porque
las entradas/salidas de la ventilación están
bloqueadas o porque el ventilador está defec
tuoso.
La lámpara de control se enciende intermitente
cuando la duración total de servicio de la lám-
para alcanza las 500 horas o más. Usted puede
restablecer la señal,
• cambiando la lámpara y tomando las medidas
adecuadas (véase la sección “Cambio de la
lámpara”, pág. 22; Restablecer, véase pág. 25)
• o subsanando el/los motivo/s que han provo
cado el sobrecalentamiento del aparato o el
fallo del encendido.
Derechos de propiedad
Este producto está protegido en los EE.UU. por
las (por lo menos una de las siguientes) paten-
te(s) americana(s) 5,788,688; 6,397,286;
6,484,221; 6,824,539.
Funktion der Warn-/Kontroll-Leuchte an der
Frontplatte
Die Kontroll-Leuchte leuchtet permanent,
wenn die Lichtquelle eingeschaltet ist und
• die Betriebsdauer der Lampe zwischen 450
und 500 Stunden beträgt
• die Zündung der Lampe nicht funktioniert, weil
die Lampe defekt ist oder falsch installiert wurde
• die Lichtquelle überhitzt ist, weil die
Eingänge/Ausgänge der Ventilation blockiert
sind oder weil der Lüfter defekt ist
Die Kontroll-Leuchte blinkt, wenn die Gesamtbe-
triebsdauer der Lampe 500 Stunden oder mehr
beträgt. Sie können das Signal zurücksetzen, in-
dem Sie
• die Lampe wechseln und die entsprechenden
Maßnahmen treffen (siehe Abschnitt „Lampen
wechsel” Seite 22, Rücksetzen siehe Seite 25)
• oder den Grund / die Gründe für das Überhit
zen des Gerätes oder der nicht funktionieren
den Zündung beheben.
Schutzrechte
Dieses Produkt ist in USA geschützt durch
(mindestens eines der folgenden) US-Patent/e
5,788,688; 6,397,286; 6,484,221; 6,824,539.

4
Warnings and cautions
Please read this instruction manual carefully and
and pay attention to it. The words Warning,
Caution and Note convey special meanings.
Wherever they are used in this manual, read the
text that follows carefully to ensure the safe and
effective operation of the device.
Indicaciones de alarma y
advertencia
Le rogamos leer y observar este Manual de ins-
trucciones con la mayor atención. Los términos
Cuidado, Advertencia y Nota tienen significa-
dos muy especiales. Cuando aparezcan en al-
guna parte de este Manual, revise esa sección
cuidadosamente para asegurar la operación ino-
cua y eficaz de este aparato.
Definitions
Warning: A Warning indicates that the
personal safety of the patient or
physician may be involved. Disregarding
a Warning could result in injury to the
patient or physician.
Caution: A Caution indicates that partic-
ular service procedures or precautions
must be followed to avoid possible
damage to the unit.
Note: A Note indicates additional information
about the safe operation of the unit.
Definiciones
Cuidado: Este término llama la atención
sobre una situación de peligro para el
paciente o para el médico. No observar
este aviso podría conllevar lesiones para
el paciente o para el médico.
Advertencia: Este término llama la aten-
ción sobre determinadas medidas de
mantenimiento o de seguridad que han
de llevarse a cabo a fin de evitar el de-
terioro del aparato.
Nota: Las notas contienen informaciones adicio-
nales para el manejo seguro del equipo.
Warning: Read this instruction manual thorough-
ly and be familiar with its contents prior to using
the unit. Read the section on safety instructions
carefully to avoid putting your patients,
personnel or yourself at risk.
Before using the unit on the patient, it is impera-
tive that you be acquainted with how the unit
operates and how it is controlled.
Cuidado: Lea detenidamente este Manual de
instrucciones antes de usar el equipo. Lea con
especial atención el capítulo referente a las ins-
trucciones de seguridad, a fin de evitar poner en
peligro a sus pacientes, a su personal y a usted
mismo.
Familiarícese a fondo con los modos de funcio-
namiento y el manejo del equipo antes de em-
plearlo por primera vez con un paciente.
Sicherheitshinweise
Warn- und Vorsichtshinweise
Safety instructions
Warnings and cautions
Instrucciones de seguridad
Indicaciones de alarma y advertencia
Warn- und Vorsichtshinweise
Bitte lesen und beachten Sie diese
Gebrauchsanweisung sorgfältig. Die
Bezeichnungen Warnung, Vorsicht und
Hinweis haben spezielle Bedeutungen. Wo im-
mer sie in der Gebrauchsanweisung verwendet
werden, lesen Sie den nachfolgenden Text ge-
nau, um einen sicheren und effizienten Betrieb
des Gerätes zu gewährleisten.
Definitionen
Warnung: Warnung macht auf eine Ge-
fährdung des Patienten oder des Arztes
aufmerksam. Die Nichtbeachtung einer
Warnung kann Verletzungen des Pa-
tienten oder des Arztes zur Folge haben.
Vorsicht: Vorsicht macht darauf auf-
merksam, dass bestimmte Wartungs-
oder Sicherheitsmaßnahmen zu treffen
sind, um eine Beschädigung des
Gerätes zu vermeiden.
Hinweis: Hinweise enthalten zusätzliche
Informationen zur sicheren Bedienung des
Gerätes.
Warnung: Lesen Sie diese Gebrauchsanwei-
sung genau durch, bevor Sie das Gerät in Be-
trieb nehmen. Lesen Sie besonders das Kapitel
Sicherheitshinweise aufmerksam durch, um
Gefährdungen Ihrer Patienten, Ihres Personals
sowie Ihrer eigenen Person zu vermeiden.
Machen Sie sich vor der ersten Anwendung
des Gerätes am Patienten unbedingt mit der
Funktionsweise und Bedienung des Gerätes
vertraut.

5
WARNINGS:
Warning:
The instructions and interface specifi-
cations for medical devices used in combination
must be observed precisely. Additional equip-
ment which is connected to one of the interfaces
of the unit must be proven to comply with the
relevant IEC specifications (e.g., IEC 60601-1 for
medical electrical equipment and IEC 60601-2-18
for endoscopic units). Furthermore, all the con-
figurations must satisfy the applicable version of
the system standard IEC 60601-1-1. Anyone who
connects additional units becomes the system
configurer and is thus responsible for ensuring
that the applicable version of the system
standard IEC 60601-1-1 is observed.
Warning: Combinations of medical devices are
only assured to be safe if the intended purpose
and interface specifications of the devices used
in combination permit this (cp. IEC 60601-1-1).
Warning: Test this unit prior to each surgical
procedure to ensure that it works properly.
Warning: Do not use in the presence of flamma-
ble anesthetics. There is a risk of explosion.
Warning: Danger of electric shock! Do not open
the unit! Refer servicing only to qualified person-
nel. Any opening of the unit by unauthorized per-
sons voids the guarantee. The only exception to
this are activities described in this instruction
manual.
Warning: Danger of burns! The lamp and the
housing may be very hot.
Warning: The insufflation pump serves to insuf-
flate air and/or to supply water (e.g., for lens
cleaning) in combination with the appropriate
videoscopes.
Warning: In order to avoid embolisms, only
carry out insufflations within physiological limits.
Important: When using level 3 for a long period
of time, it is essential to remember to extract the
air once the procedure has been completed.
ADVERTENCIAS:
Cuidado:
Deben observarse con la máxima exac-
titud los Manuales de instrucciones y las especifi-
caciones de interfaz de los productos médicos y/o
componentes de sistema utilizados en combina-
ciones entre sí. Los equipos adicionales que se
conecten a las interfaces del aparato deben pro-
bar que cumplen las especificaciones CEI corres-
pondientes (p. ej., CEI 60601-1, equipos electro-
médicos y CEI 60601-2-18, equipos endoscópi-
cos). Asimismo, todas las configuraciones han de
satisfacer la versión vigente de la norma CEI
60601-1-1, sistemas electromédicos. Cualquier
persona que conecte un equipo adicional está
configurando un sistema y es, por tanto, respon-
sable de que se cumpla la norma CEI 60601-1-1,
sistemas electromédicos, en su versión vigente.
Cuidado: Una aplicación técnica y de seguridad
sin objeciones en el caso de combinaciones de
productos médicos puede darse únicamente si la
determinación de aplicación y la especificación
de interfaz de los productos utilizados en combi-
nación lo permiten (véase CEI 60601-1-1).
Cuidado: Compruebe el funcionamiento de este
equipo antes de cada utilización.
Cuidado: Existe peligro de explosión si se emple-
an gases narcóticos inflamables en las inmedia-
ciones del equipo.
Cuidado: ¡No abrir! Peligro de descarga eléctrica.
Los trabajos de servicio técnico deben ser realiza-
dos únicamente por personal autorizado.
Si cualquier persona no autorizada abre el equipo,
esto implica la extinción de la garantía. Unica ex-
cepción: las tareas descritas en este manual.
Cuidado: Peligro de quemaduras. La lámpara y la
carcasa pueden estar calientes.
Cuidado: La bomba de insuflación, en combina-
ción con videoendoscopios adecuados al efecto,
sirve para la insuflación de aire o la irrigación con
agua (p. ej., para limpieza de las lentes).
Cuidado: Con el fin de evitar el riesgo de embo-
lias, lleve a cabo las insuflaciones únicamente
dentro de límites fisiológicos.
Importante: En caso de utilización prolongada del
nivel 3 debe prestarse imprescindiblemente aten-
ción a volver a aspirar el aire una vez terminada la
exploración.
Sicherheitshinweise
Warn- und Vorsichtshinweise
Safety instructions
Warnings and cautions
Instrucciones de seguridad
Indicaciones de alarma y advertencia
WARNUNGEN:
Warnung:
Die Gebrauchsanweisungen und die
Schnittstellenspezifikationen der in Kombination
verwendeten Medizinprodukte sind genauestens
zu beachten. Zusatzausrüstungen, die an die
Schnittstellen des Gerätes angeschlossen wer-
den, müssen nachweisbar ihren entsprechenden
IEC Spezifikationen, (z.B. IEC 60601-1 für elek-
tromedizinische Geräte und IEC 60601-2-18 für
endoskopische Geräte) genügen. Weiterhin
müssen alle Konfigurationen der gültigen Version
der Systemnorm IEC 60601-1-1 genügen. Wer
zusätzliche Geräte anschließt, ist Systemkon-
figurierer und ist damit verantwortlich, dass die
gültige Version der Systemnorm IEC 60601-1-1
eingehalten wird.
Warnung: Eine sicherheitstechnische
Unbedenklichkeit bei Kombinationen von
Medizinprodukten ist nur dann gegeben, wenn
die Zweckbestimmung und die Schnittstellen-
spezifikation der in der Kombination verwendeten
Produkte dies zulässt (vgl. IEC 60601-1-1).
Warnung: Prüfen Sie dieses Gerät vor jeder
Anwendung auf seine Funktionsfähigkeit.
Warnung: Bei Verwendung zündfähiger
Narkosegase in der unmittelbaren Umgebung
des Gerätes besteht Explosionsgefahr.
Warnung: Gefahr eines elektrischen Schlages!
Gerät nicht öffnen! Lassen Sie Service-Arbeiten
nur durch autorisiertes Personal durchführen.
Jedes Öffnen des Gerätes durch unautorisierte
Personen führt zum Erlöschen der Garantie.
Einzige Ausnahme: die in dieser Gebrauchsan-
weisung beschriebenen Tätigkeiten.
Warnung: Verbrennungsgefahr! Lampe und
Gehäuse können sehr heiß sein.
Warnung: Die Insufflationspumpe dient in
Verbindung mit dafür geeigneten Videoen-
doskopen zur Insufflation von Luft bzw. zur
Wasserzufuhr (z.B. zur Linsenreinigung).
Warnung: Zur Vermeidung von Embolien
Insufflationen nur im physiologischen Rahmen
durchführen.
Wichtig: Bei längerer Verwendung der Stufe 3 ist
unbedingt darauf zu achten, dass nach
Untersuchungsende die Luft wieder abgesaugt
wird.

6
Warning: Grounding reliability can only be
achieved when the unit is connected to a prop-
erly installed ‘Hospital Only’ or ‘Hospital Grade’
receptacle (i.e., approved for use in an operat-
ing room environment). Routinely inspect electri-
cal plug and cord. Do not use if inspection
reveals damage.
Warning: The electrical installations in the oper-
ating room or examination room in which the unit
is connected and operated must comply with the
applicable IEC standards.
Warning: Keep unit out of reach of patients.
Warning: Always unplug the unit and disconnect
the endoscope before carrying out any
maintenance or cleaning.
Warning: Danger of glare! Never look into the
light outlet of the light adapter or the air vent of
the unit when the light system is switched on.
Warning: Do not handle the XENON lamp with-
out wearing protective gear - at the very least
gloves and safety goggles. Lamp explosion is
an inherent danger and can take place anytime
without a noticeable reason.
Caution: Always operate the cold light source
with the minimum brightness setting necessary
to achieve optimum illumination.
Note: If the cold light source is switched on and
off frequently, this increases wear to the xenon
lamp. Therefore, during short interruptions, the
brightness should be reduced.
Caution: Only operate the unit at the line voltage
stated on the manufacturer’s identification plate.
Caution: When replacing fuses, only use fuses
of the specified type and interrupt rating.
Caution: Do not store liquids on or above the
unit. Avoid allowing fluids to enter the housing.
Cuidado: La conexión a tierra de este equipo es
únicamente fiable si se encuentra conectado a
un enchufe con puesta a tierra debidamente ins-
talado. Controle el cable y el enchufe con regu-
laridad y no los utilice si están deteriorados.
Cuidado: La instalación eléctrica del quirófano o
de la sala de exploración, donde el aparato está
conectado y en servicio, debe cumplir los requi-
sitos exigidos por las normas CEI vigentes.
Cuidado: Mantenga la unidad lejos del alcance
de los pacientes.
Cuidado: Antes de cualquier tarea de manteni-
miento o limpieza, desconecte el equipo de la
red y el endoscopio del aparato.
Cuidado: Peligro de deslumbramiento. Estando
el sistema lumínico conectado, no mire nunca en
la salida de luz del adaptador para luz o en las
ranuras de ventilación del aparato.
Cuidado: Para manipular la lámpara XENON es
necesario utilizar vestimenta de protección.
Como mínimo se requiere llevar guantes y gafas
de protección, dado que la lámpara puede ex-
plotar en cualquier momento sin que exista moti-
vo aparente alguno.
Advertencia: Utilice la fuente de luz fría siempre
con el mínimo ajuste necesario para obtener una
iluminación óptima.
Nota: La repetida conexión y desconexión de la
fuente de luz fría conduce a un elevado desgas-
te de la lámpara Xenon. En caso de interrupcio-
nes breves, reduzca la potencia lumínica.
Advertencia: Conecte el aparato a la red sólo
con la tensión indicada en la placa de especifi-
caciones.
Advertencia: Al cambiar los fusibles del aparato
utilice únicamente fusibles del tipo prescrito y
con el valor de disparo previsto.
Advertencia: No deposite líquidos sobre el apa-
rato o por encima del mismo. Evite a toda costa
que penetren líquidos al interior del equipo.
Sicherheitshinweise
Warn- und Vorsichtshinweise
Safety instructions
Warnings and cautions
Instrucciones de seguridad
Indicaciones de alarma y advertencia
Warnung: Das Gerät ist nur dann zuverlässig
geerdet, wenn es an einer einwandfrei installier-
ten Schutzkontakt-Steckdose angeschlossen ist.
Stecker und Kabel routinemäßig prüfen und bei
Beschädigung nicht verwenden.
Warnung: Die elektrischen Installationen des
Operationssaals bzw. des Untersuchungsraums,
in dem das Gerät angeschlossen und betrieben
wird, müssen die Anforderungen der geltenden
IEC-Normen erfüllen.
Warnung: Gerät außerhalb der Reichweite von
Patienten aufstellen.
Warnung: Vor sämtlichen Wartungs- oder Rei-
nigungsarbeiten am Gerät sind die Netzverbin-
dung und das Endoskop vom Gerät zu trennen.
Warnung: Blendgefahr! Niemals bei eingeschal-
tetem Lichtsystem in den Lichtaustritt des
Lichtadapters bzw. die Lüftungsschlitze des
Gerätes sehen.
Warnung: Für den Umgang mit der XENON-
Lampe ist Schutzkleidung erforderlich. Es müs-
sen mindestens Handschuhe und Schutzbrille
getragen werden, da die Lampe jederzeit auch
ohne ersichtlichen Grund explodieren kann.
Vorsicht: Die Kaltlichtquelle immer mit der
kleinstmöglichen Helligkeitseinstellung betrei-
ben, die für optimale Beleuchtung notwendig ist.
Hinweis: Häufiges Aus- und Einschalten der
Kaltlichtquelle führt zu erhöhtem Verschleiß der
Xenonlampe. Bei kürzeren Unterbrechungen die
Lichtleistung reduzieren.
Vorsicht: Das Gerät nur mit der auf dem
Typenschild angegebenen Spannung betreiben.
Vorsicht: Bei Auswechseln der Gerätesicherun-
gen nur Sicherungen verwenden, die den vorge-
schriebenen Typ und den vorgeschriebenen
Auslösewert haben.
Vorsicht: Keine Flüssigkeiten auf oder über dem
Gerät abstellen. Ein Eindringen von Flüssigkeiten
in das Gehäuse ist unbedingt zu vermeiden.

7
Videoscope
(for gastroenterology)
Warning:
Danger of glare! Never look into the
distal end of a videoscope.
Warning: High-intensity light radiated through
the endoscope can give rise to high tempera-
tures at the tip of the endoscope. For standard
operation, do not exceed intensity beyond the
green section of the intensity display. A higher
intensity must only be used for a short time and
only under direct visual control.
Warning: To avoid burns, do not place the
videoscope onto or near patients.
Warning: When configured for general purpose
applications (warning signal is on and the light
source beeps when the power is switched on)
do not use the light source in combination with
videoscopes for gastroenterology and in
corresponding applications.
Caution: Do not place a connected videoscope
on combustible materials such as textiles (surgi-
cal drapes) or in the direct vicinity of swabs
soaked with combustible fluids, such as disin-
fectant. These could catch fire from heat devel-
opment at the distal end of the videoscope.
Note: Any damage to the unit resulting from
incorrect operation or misuse is not covered by
the manufacturer’s warranty.
Note: Lamps do not have an indefinite service
life, so the lamp may fail. Although it is highly un-
likely that a lamp will fail during operation, but it
cannot be ruled out. As a result the following ap-
plies: a) For purely diagnostic use, we recom-
mend that you have a replacement lamp ready.
b) For therapeutic endoscopic interventions we
strongly recommend always having a suitable,
ready-for-use replacement light source available.
Videoendoscopio
(para gastroenterología)
Cuidado:
Peligro de deslumbramiento. No mire
nunca en el extremo distal de un videoendoscopio.
Cuidado: La luz de alta energía que emite el en-
doscopio puede producir temperaturas elevadas
en la punta del endoscopio. En el servicio están-
dar, no ajuste la intensidad lumínica de modo tal
que sobrepase el sector verde del indicador de
intensidad lumínica. Una mayor intensidad lumí-
nica sólo puede utilizarse durante períodos bre-
ves y bajo control visual directo.
Cuidado: No deposite videoendoscopios enci-
ma de los pacientes o cerca de los mismos, a
fin de evitar quemaduras.
Cuidado: En la configuración para aplicaciones
generales (la señal de advertencia se enciende
y al conectar la fuente de luz se escucha un so-
nido) no utilice la fuente de luz en combinación
con un videoendoscopio para gastroenterología
y las aplicaciones correspondientes.
Advertencia: No deposite el lado distal de un vi-
deoendoscopio conectado sobre objetos infla-
mables, tales como tejidos (paños de quirófano)
o en las inmediaciones de líquidos inflamables,
tales como torundas empapadas de desinfec-
tante. A causa del calor que se produce en el
extremo distal del videoendoscopio, tales obje-
tos podrían inflamarse.
Nota: Los deterioros del equipo derivados del manejo
incorrecto del mismo no serán reconocidos como de-
rechos de garantía.
Nota: Las lámparas son productos sometidos a des-
gaste. Por ello, podría ocurrir que las mismas fallaran
durante una intervención. Aunque es muy improbable,
no puede excluirse completamente que una lámpara
pueda fallar durante el servicio. En este caso ocurre
lo siguiente: a) Para una aplicación puramente diag-
nóstica se recomienda tener a disposición una lámpa-
ra de repuesto. b) Para intervenciones endoscópicas
terapéuticas se recomienda encarecidamente tener
siempre una fuente de luz adecuada de repuesto, dis-
ponible y lista para el servicio
Sicherheitshinweise
Warn- und Vorsichtshinweise
Safety instructions
Warnings and cautions
Instrucciones de seguridad
Indicaciones de alarma y advertencia
Videoendoskop
(für die Gastroenterologie)
Warnung:
Blendgefahr! Nie in das distale Ende
eines Videoendoskops schauen.
Warnung: Das durch das Endoskop ausge-
strahlte Hochleistungslicht kann an der Spitze
des Endoskops zu hohen Temperaturen führen
Im Standardbetrieb die Lichtintensität so einstel-
len, dass sie nicht über den grünen Bereich der
Lichtintensitätsanzeige hinausgeht. Eine höhere
Intensität darf nur kurzzeitig eingestellt werden
und nur unter direkter visueller Kontrolle erfolgen.
Warnung: Zur Vermeidung von Verbrennungen
das Videoendoskop nicht auf oder in der Nähe
von Patienten ablegen.
Warnung: In der Konfiguration für allgemeine
Anwendungen (das Warnsignal leuchtet und
beim Einschalten der Lichtquelle ertönt ein Ton)
die Lichtquelle nicht zusammen mit einem
Videoendoskop für die Gastroenterologie und
die entsprechenden Anwendungen verwenden.
Vorsicht: Ein angeschlossenes Videoendoskop
nicht auf brennbaren Gegenständen wie Textilien
(OP-Tücher) oder in unmittelbarer Nähe von mit
brennbaren Flüssigkeiten wie Desinfektions-
mitteln getränkten Tupfern ablegen. Durch die
Hitzeentwicklung am freien Ende des Videoen-
doskops können diese sich entzünden.
Hinweis: Beschädigungen des Gerätes, die auf-
grund von Fehlbedienungen entstehen, fallen
nicht unter die Gewährleistungsansprüche.
Hinweis: Lampen sind Verschleißartikel.
Während des Einsatzes kann es somit auch zu
Lampenausfällen kommen. Es ist sehr unwahr-
scheinlich, aber nicht ausgeschlossen, dass ei-
ne Lampe während des Betriebs ausfällt.
Daraus ergibt sich Folgendes: a) Für die rein di-
agnostische Anwendung wird empfohlen, eine
Ersatzlampe bereitzuhalten. b) Für therapeuti-
sche endoskopische Eingriffe wird dringend
empfohlen, stets eine passende betriebsbereite
Ersatzlichtquelle verfügbar zu halten.
Vorsicht: Die Lampe nicht mit bloßen Fingern
berühren. Berührungsschutz verwenden! Die
Berührung der Lampe mit bloßen Fingern kann
zu Betriebsstörungen führen.
Caution: Do not touch the lamp with bare
hands. Use a protective cover or gloves!
Touching the lamp with your bare hands can le-
ad to problems during operation.
Advertencia: No toque la lámpara directamente con
los dedos. Utilice una forma de protección para evitar
el contacto. El contacto directo de los dedos con la
lámpara puede provocar fallos de funcionamiento.

8
Before using the unit on patients for the first
time, it is imperative that you be acquainted with
how the unit operates and how it is controlled.
Familiarícese a fondo con los modos de funcio-
namiento y el manejo del equipo antes de em-
plearlo por primera vez con un paciente.
Normal use
The XENON 100 SCB light source is to be used
in combination with KARL STORZ videoscopes
for gastroenterology. A particular feature of
these endoscopes is an integrated connector for
light insufflation and/or irrigation. The XENON
100 SCB supports this via an appropriate socket
and an integrated air pump. In addition to this,
the light source offers the following features:
• SCB connectivity/functionality for application
inside a SCB installation;
• an optional configuration as a standard light
source for general purpose application (along-
side gastroenterology with the respective
videoscopes).
The XENON 100 SCB light source shall only be
operated and used in compliance with the
following terms and conditions:
• use restricted to human medical applications
(especially gastroenterology);
• use only in combination with KARL STORZ
videoscopes for gastroenterology
(gastroscopes);
• or with the aid of an adaptor (Art. no. 495KS)
in combination with other KARL STORZ
endoscopes (flexible and rigid);
• use in rooms for medical applications
(operations);
• use only under standard environmental
conditions;
• use only while connected to public mains,
100 - 240 VAC, 50/60 Hz, via hospital grade
power sockets installed acc. to the applicable
national standards and guidelines;
• operation only in upright position, free
convection provided;
Empleo previsto
La fuente de luz fría XENON 100 SCB se utiliza
en combinación con videoendoscopios
KARL STORZ para gastroenterología. Una ca-
racterística particular de estos endoscopios es
un enchufe integral para iluminación, insuflación
y/o irrigación. Para ello, la XENON 100 SCB po-
see el conector adecuado, así como una bomba
de aire integrada. Además, la fuente de luz ofre-
ce las siguientes características:
• Posibilidad de conexión SCB / función para
aplicaciones en el marco de la instalación
SCB
• Posibilidad de configuración como fuente de
luz estándar para aplicaciones generales (adi-
cionalmente a las aplicaciones gastroenteroló-
gicas con los videoendoscopios correspon-
dientes).
La fuente de luz XENON 100 SCB debe utilizar-
se sólo bajo las siguientes condiciones:
• Utilización únicamente en medicina humana
(particularmente gastroenterología)
• Utilización exclusivamente en combinación
con videoendoscopios KARL STORZ para
gastroenterología (gastroscopio)
• o, con ayuda de un adaptador (nº de art.
495KS), en combinación con otros endosco-
pios KARL STORZ (flexibles y rígidos)
• Utilización en salas para aplicaciones médi-
cas (quirófanos)
• Utilización únicamente bajo condiciones am-
bientales estándar
• Servicio únicamente en caso de conexión a la
red pública de corriente (100 - 240 V, corrien-
te alterna, 50/60 Hz) a través de tomas de co-
rriente con contacto de protección, que hayan
sido instaladas de acuerdo con las normas y
directrices nacionales vigentes.
• Servicio únicamente en posición vertical con
libre disipación del calor.
Sicherheitshinweise Safety instructions Instrucciones de seguridad
Machen Sie sich vor der ersten Anwendung des
Gerätes am Patienten unbedingt mit der
Funktionsweise und Bedienung des Gerätes ver-
traut.
Bestimmungsgemäße
Verwendung
Die Lichtquelle XENON 100 SCB wird in
Verbindung mit KARL STORZ
Videoendoskopen für die Gastroenterologie
benutzt. Ein besonderes Merkmal dieser
Endoskope ist ein Integralstecker für Licht,
Insufflation und / oder Spülung. Die XENON 100
SCB besitzt hierfür die entsprechende Buchse
sowie eine integrierte Luftpumpe. Außerdem bie-
tet die Lichtquelle folgende Leistungsmerkmale:
• SCB-Anschlussmöglichkeit / Funktion für
Anwendungen im Rahmen der SCB-
Installation
• Konfigurationsmöglichkeit als Standard-Licht-
quelle für allgemeine Anwendungen (zusätz-
lich zu gastroenterologischen Anwendungen
mit entsprechenden Videoendoskopen).
Die XENON 100 SCB Lichtquelle darf nur unter
folgenden Bedingungen betrieben werden:
• Verwendung nur für humanmedizinische
Zwecke (insbesondere Gastroenterologie)
• Verwendung ausschließlich in Kombination mit
KARL STORZ Videoendoskopen für die
Gastroenterologie (Gastroskope)
• oder mit Hilfe eines Adapters (Art.-Nr. 495KS)
in Verbindung mit anderen (flexiblen und star-
ren) KARL STORZ Endoskopen
• Verwendung in Räumen für medizinische
Anwendungen (Operationssälen)
• Verwendung nur unter Standard-
Umweltbedingungen
• Betrieb nur bei Anschluss an das öffentliche
Stromnetz (100 - 240 V, Wechselstrom, 50 / 60
Hz) über Steckdosen mit Schutzkontakt, die
entsprechend den geltenden nationalen
Normen und Richtlinien installiert sind.
• Betrieb nur in aufrechter Position bei freier
Wärmeableitung

9
Sicherheitshinweise Safety instructions Instrucciones de seguridad
• use strictly prohibited in the presence of flam-
mable fluids or gases or in the presence of
increased oxygen concentration;
• use strictly prohibited in the presence of
increased dust concentration;
• use prohibited under the conditions of in-
creased air pressure (diving stations) or low
air pressure i.e., at high altitudes (> 3000 m
above sea level);
• contact prohibited with aggressive liquids
(acids, leaches, solvents) or aggressive
gases;
• use prohibited outdoors or under the condi-
tions of a condensing atmosphere (damp
rooms);
• installation and use prohibited in vehicles
(land, water and air) or in mobile compart-
ments (containers). Mobile videocarts are ex-
cluded from this;
• installation and use prohibited close to heaters
or radiators or other locations where the de-
vice is exposed to intensive heat or light;
• installation prohibited in the presence of in-
tense electromagnetic fields (electrical en-
gines, HF generators, X-ray devices, MRI
scanners, etc.);
• installation and use prohibited in the presence
of nuclear radiation (devices for nuclear
diagnosis and treatment, etc.).
• No se debe utilizar nunca en presencia de lí-
quidos o gases inflamables o en caso de ele-
vada concentración de oxígeno
• No se debe utilizar nunca en caso de elevada
concentración de polvo
• No se debe utilizar en caso de elevada pre-
sión de aire (estaciones de buceo) o baja pre-
sión de aire (en grandes alturas superiores a
los 3.000 m sobre el nivel del mar)
• No debe entrar en contacto con líquidos agre-
sivos (ácidos, lejías, disolventes) o gases
agresivos
• No se debe utilizar al aire libre o en caso de
formación de agua condensada (en ambien-
tes húmedos)
• No se debe instalar ni utilizar en vehículos (de
tierra, agua o aire) o en unidades móviles
(contenedores). De esta regla se exceptúan
las unidades móviles.
• No se debe instalar en las inmediaciones de
calefactores u otros lugares donde el aparato
esté expuesto a un efecto intensivo de calor o
luz
• No se debe instalar ni utilizar en sectores con
fuertes campos electromagnéticos (motores
eléctricos, transformadores, generadores de
AF, aparatos radiográficos, tomógrafos para
resonancia magnética, etc.)
• No se debe instalar ni utilizar en sectores con
radiación radioactiva (aparatos nucleares pa-
ra diagnóstico y terapia).
User qualification
The cold light source XENON 100 SCB may only
be used by physicians and medical assistants
who have a corresponding specialized qualifica-
tion, proven by an officially recognized certifi-
cate, and who have been instructed thoroughly
in the use of the unit.
Cualificación del usuario
La fuente de luz fría XENON 100 SCB sólo pue-
de ser empleada por médicos y personal de
asistencia médica que dispongan de una cualifi-
cación profesional adecuada y que hayan reci-
bido instrucciones sobre la utilización del apara-
to.
• Sie darf auf keinen Fall in Gegenwart von ent-
flammbaren Flüssigkeiten oder Gasen oder
bei erhöhter Sauerstoffkonzentration betrieben
werden
• Sie darf auf keinen Fall bei erhöhter
Staubkonzentration betrieben werden
• Sie darf nicht bei erhöhtem Luftdruck
(Tauchstationen) oder niedrigem Luftdruck (in
großen Höhen über 3000 m über dem
Meeresspiegel) betrieben werden
• Sie darf nicht mit aggressiven Flüssigkeiten
(Säuren, Laugen, Lösungsmitteln) oder ag-
gressiven Gasen in Kontakt kommen
• Sie darf nicht im Freien oder bei Kondenswas-
serbildung (in Feuchträumen) betrieben wer-
den
• Sie darf nicht in Fahrzeugen (zu Land, zu
Wasser oder in der Luft) oder in mobilen
Einheiten (Containern) installiert und betrieben
werden. Ausgenommen hiervon sind fahrbare
Gerätewagen.
• Sie darf nicht in der Nähe von Heizkörpern
oder anderen Orten installiert werden, an de-
nen das Gerät intensiver Hitze- oder
Lichteinwirkung ausgesetzt ist.
• Sie darf nicht installiert und betrieben werden
im Bereich starker elektromagnetischer Felder
(Elektromotoren, Transformatoren, HF-
Generatoren, Röntgengeräten, MR-
Tomographen usw.)
• Sie darf nicht installiert und betrieben werden
im Bereich radioaktiver Strahlung (nukleare
Diagnose- und Therapiegeräte).
Qualifikation des Anwenders
Die Kaltlichtquelle XENON 100 SCB darf nur von
Ärzten und medizinischem Assistenzpersonal
angewendet werden, die über eine entsprechen-
de, bescheinigte fachliche Qualifikation verfügen
und sorgfältig am Gerät eingewiesen sind.

10
Safety precautions at the site
of installation
The unit may only be used in medical rooms
in which the electrical equipment has been
installed in accordance with the applicable
national regulations.
The unit is equipped with a connector for attach-
ing a ground line. It should be connected in
compliance with the applicable national
regulations.

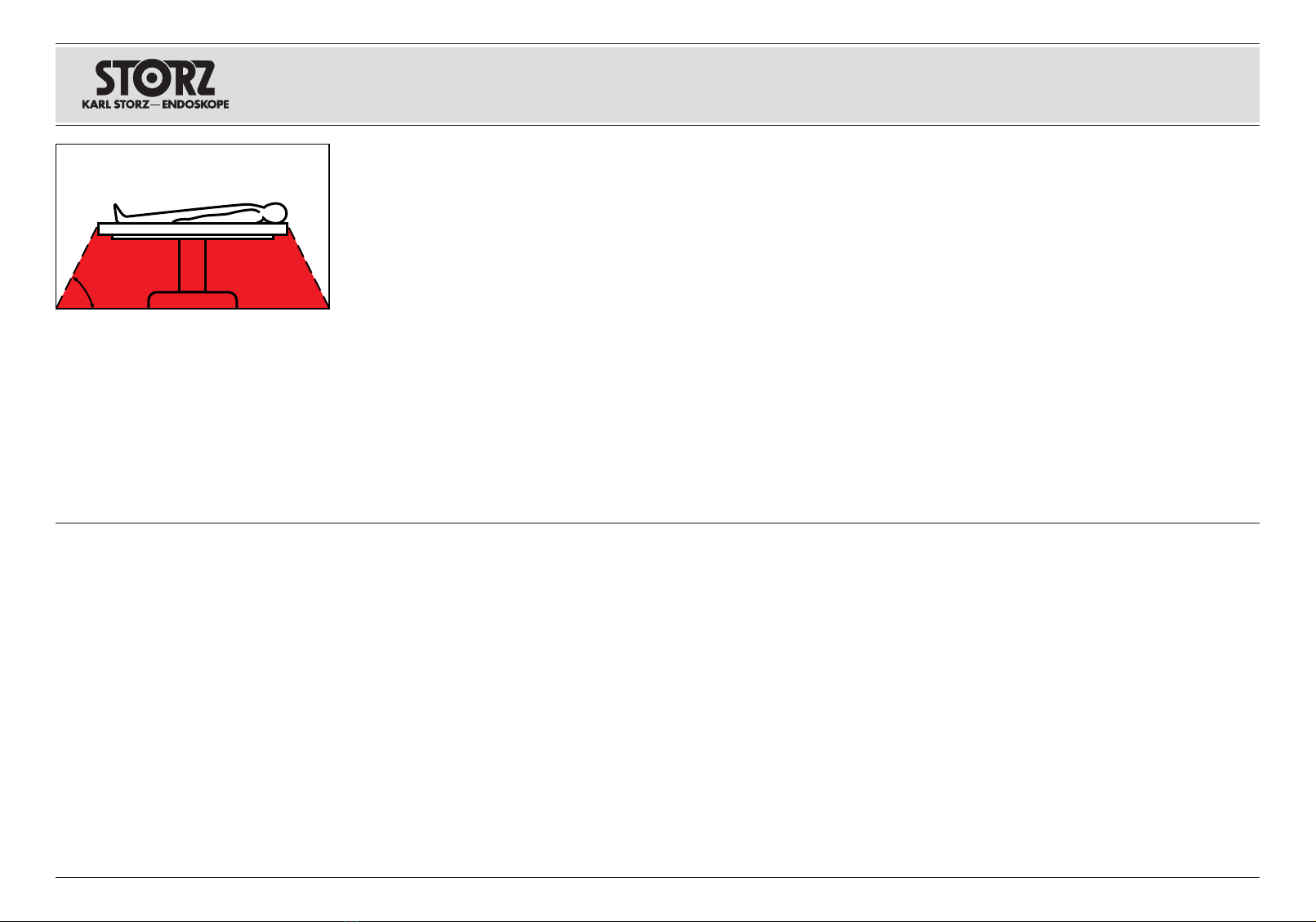

It is not intended for use in areas subject to ex-
plosion hazards. This means, for example, that
when using easily combustible and explosive in-
halation anesthetics or mixtures thereof, the unit
must not be operated inside the hazard zone
shown in the diagram. This also applies to highly
combustible and explosive chemicals, e.g., skin
disinfectants and fast-acting surface
disinfectants.
Medidas de seguridad en el
lugar de emplazamiento
El equipo sólo podrá ser utilizado en espacios
médicos cuya instalación eléctrica haya sido
efectuada de acuerdo con las normas naciona-
les de seguridad vigentes.
El equipo está provisto de una conexión equipo-
tencial. La conexión debe efectuarse de acuer-
do con las normas nacionales de seguridad que
estén vigentes.
El equipo no está previsto para ser utilizado en
zonas expuestas a posibles explosiones. Esto
significa, entre otras cosas:
Si se emplean productos anestésicos para inha-
lación fácilmente inflamables y explosivos o sus
mezclas, no podrá utilizarse el equipo en las zo-
nas calificadas como peligrosas por este motivo.
Esto es válido también para productos químicos
fácilmente inflamables y explosivos tales como,
p. ej., productos para desinfección de la piel y
desinfectantes rápidos para superficies.
60˚
Safety precautions when
operating the unit
It is the user’s responsibility to make sure that the unit
is safe and operating properly before using it.
During treatment using the cold light source
XENON 100 SCB, the patient must be treated and
kept under observation with the usual medical care.
This includes, in particular, monitoring sterile applica-
tion conditions where required by the type of
intervention.
The XENON 100 SCB light source is fail-safe up to a
very high degree. Nevertheless, it is mandatory to have a
spare light source immediately available as a backup
system at the site of operation in case the type of opera-
tion requires a 100% fail-safe situation as regards the
light source. If so, the spare light source has to satisfy all
requirements to handle the exception (startup time, con-
nectivity, optical power, etc.). These requirements de-
pend on the application. Therefore, it is the responsibility
of the user to define these requirements and make sure
that they are met by the installed backup system.
Medidas de seguridad al
utilizar el equipo
El usuario debe comprobar la seguridad de funciona-
miento y el buen estado del aparato antes de cada apli-
cación.
Durante el tratamiento con uso de la fuente de luz fría
XENON 100 SCB el paciente debe ser tratado y observa-
do con los cuidados médicos habituales. Esto incluye en
particular el mantenimiento de las condiciones estériles de
aplicación, en tanto el tipo de intervención así lo requiera.
La fuente de luz XENON 100 SCB es muy segura en
cuanto a fallos de funcionamiento. Sin embargo, si la inter-
vención requiere un funcionamiento libre de fallos de la
fuente de luz, debe tenerse una fuente de repuesto en el
quirófano. La fuente de repuesto debe cumplir todos los
requisitos para una situación excepcional (tiempo de ca-
lentamiento, posibilidad de conexión, potencia lumínica,
etc.). Los requisitos dependen de la aplicación, por lo que
es el usuario quien debe fijar estos requisitos y quien tam-
bién debe asegurarse que el sistema de repuesto instala-
do cumple estos requisitos.
Sicherheitshinweise Safety instructions Instrucciones de seguridad
Sicherheitsmaßnahmen am
Aufstellort
Das Gerät darf nur in medizinisch genutzten
Räumen benutzt werden, deren elektrische
Anlagen nach den national gültigen Vorschriften
installiert sind.
Das Gerät ist mit einer Steckvorrichtung für den
Potentialausgleich ausgerüstet. Diese nach
Maßgabe der national gültigen Vorschriften an-
schließen.
Es ist nicht für den Betrieb in explosionsgefähr-
deten Bereichen bestimmt. Dies bedeutet u. a.:
Bei Verwendung von leicht brennbaren und ex-
plosionsfähigen Inhalations-Anästhesiemitteln
und deren Gemischen darf das Gerät nicht in
der dargestellten Gefahrenzone betrieben wer-
den. Dieses gilt auch für leicht brennbare und
explosionsfähige Chemikalien, z.B. Hautdesin-
fektions- und Flächenschnelldesinfektionsmittel.
Sicherheitsmaßnahmen beim
Einsatz des Gerätes
Der Anwender hat sich vor der Anwendung des
Gerätes von der Funktionssicherheit und dem ord-
nungsgemäßen Zustand des Gerätes zu überzeugen.
Während der Behandlung unter Verwendung der
Kaltlichtquelle XENON 100 SCB muss der Patient mit
der üblichen medizinischen Sorgfalt behandelt und
beobachtet werden. Dazu gehört insbesondere die
Einhaltung der Sterilität, sofern die Art des Eingriffs
dies erfordert.
Die Lichtquelle XENON 100 SCB ist extrem ausfallsicher.
Dennoch ist eine Ersatz-Lichtquelle im OP bereitzuhal-
ten, wenn die Operation eine fehlerfreie Funktion der
Lichtquelle erfordert. Die Ersatz-Lichtquelle muss alle
Anforderungen für die Ausnahmesituation erfüllen
(Aufwärmzeit, Anschlussmöglichkeit, Lichtleistung, usw.).
Die Anforderungen richten sich nach der Anwendung.
Daher obliegt die Festlegung dieser Anforderungen dem
Anwender. Er muss auch sicherstellen, dass das instal-
lierte Ersatzsystem diese Anforderungen erfüllt.

11
Unpacking the unit
Carefully unpack the cold light source and
remove the unit and its accessories from their
packaging.
Check for missing items and evidence of
shipping damage.
File any complaints with the manufacturer or
supplier immediately. If possible, retain the origi-
nal packing materials for later use; these can
come in handy if the unit has to be transported.
Desembalaje
Extraiga cuidadosamente la fuente de luz fría y
sus accesorios de la caja.
Revise si el envío está completo y compruebe
posibles averías de transporte.
En caso de reclamaciones, diríjase inmediata-
mente al fabricante o a la empresa suministrado-
ra. Es recomendable guardar el embalaje origi-
nal para volver a utilizarlo en un posible trans-
porte posterior del equipo.
Basic equipment
1 Cold light source XENON 100 SCB
(201326 20 -1)
1 Power cord 400 A
1 Water bottle 13992 BS (incl. cap)
1 Irrigation bottle stand 201000 31
1 Instruction manual 96206137D
1 Wallet for instruction manual
1 Operator’s quick reference guide
(self-adhesive) 96206137X
Equipo básico
1 Fuente de luz fría XENON 100 SCB
(201326 20 -1)
1 Cable de conexión a la red 400 A
1 Botella de agua 13992 BS (incl. tapa)
1 Soporte para botella de irrigación 201000 31
1 Manual de instrucciones 96206137D
1 Funda protectora para el manual de
instrucciones
1 Instrucciones de empleo resumidas
(autoadhesivas) 96206137X
Aufstellen und
Bedienungshinweise
Installation and
operating instructions
Montaje e
instrucciones operativas
Initial configuration: When shipped, the XENON
100 SCB light source is configured for stan-
dard applications (video gastroenterology).
Until further notice, the following descriptions
and instructions relate to this configuration.
Auspacken
Entnehmen Sie die Kaltlichtquelle und das
Zubehör vorsichtig der Verpackung.
Überprüfen Sie die Lieferung auf Vollständigkeit
und auf eventuelle Beschädigungen.
Sollte die Lieferung Anlass zur Reklamation ge-
ben, so wenden Sie sich bitte umgehend an den
Hersteller oder Lieferanten. Wenn möglich, be-
wahren Sie die Originalverpackung auf, sie kann
bei einem Transport des Gerätes nützlich sein.
Grundausstattung
1 Kaltlichtquelle XENON 100 SCB
(201326 20 -1)
1 Netzanschlusskabel 400 A
1 Wasserflasche 13992 BS (inkl. Deckel)
1 Spülflaschenhalterung 201000 31
1 Gebrauchsanweisung 96206137D
1 Schutzhülle für Gebrauchsanweisung
1 Kurzgebrauchsanweisung
(selbstklebend) 96206137X
Erstkonfiguration: Im Auslieferungszustand ist
die Lichtquelle XENON 100 SCB für Standard-
anwendungen (Video-Gastroenterologie) konfi-
guriert.
Sofern nicht anders angegeben, beziehen
sich die folgenden Beschreibungen und
Anleitungen auf diese Konfiguration.
Configuración inicial: En el estado de suminis-
tro, la fuente de luz XENON 100 SCB está
configurada para aplicaciones estándar (vi-
deo-gastroenterología).
En tanto no se haya indicado otra cosa, las
descripciones e instrucciones siguientes se
refieren a esta configuración.
For general use
• adaptor 495KS (optional)
• light cable 495NA (optional) Para aplicaciones generales
• Adaptador 495KS (opcional)
• Cable de luz 495NA (opcional)
Für allgemeine Verwendung
• Adapter 495KS (optional)
• Lichtkabel 495NA (optional)

Aufstellen und
Bedienungshinweise
Installation and
operating instructions
Montaje e
instrucciones operativas
12

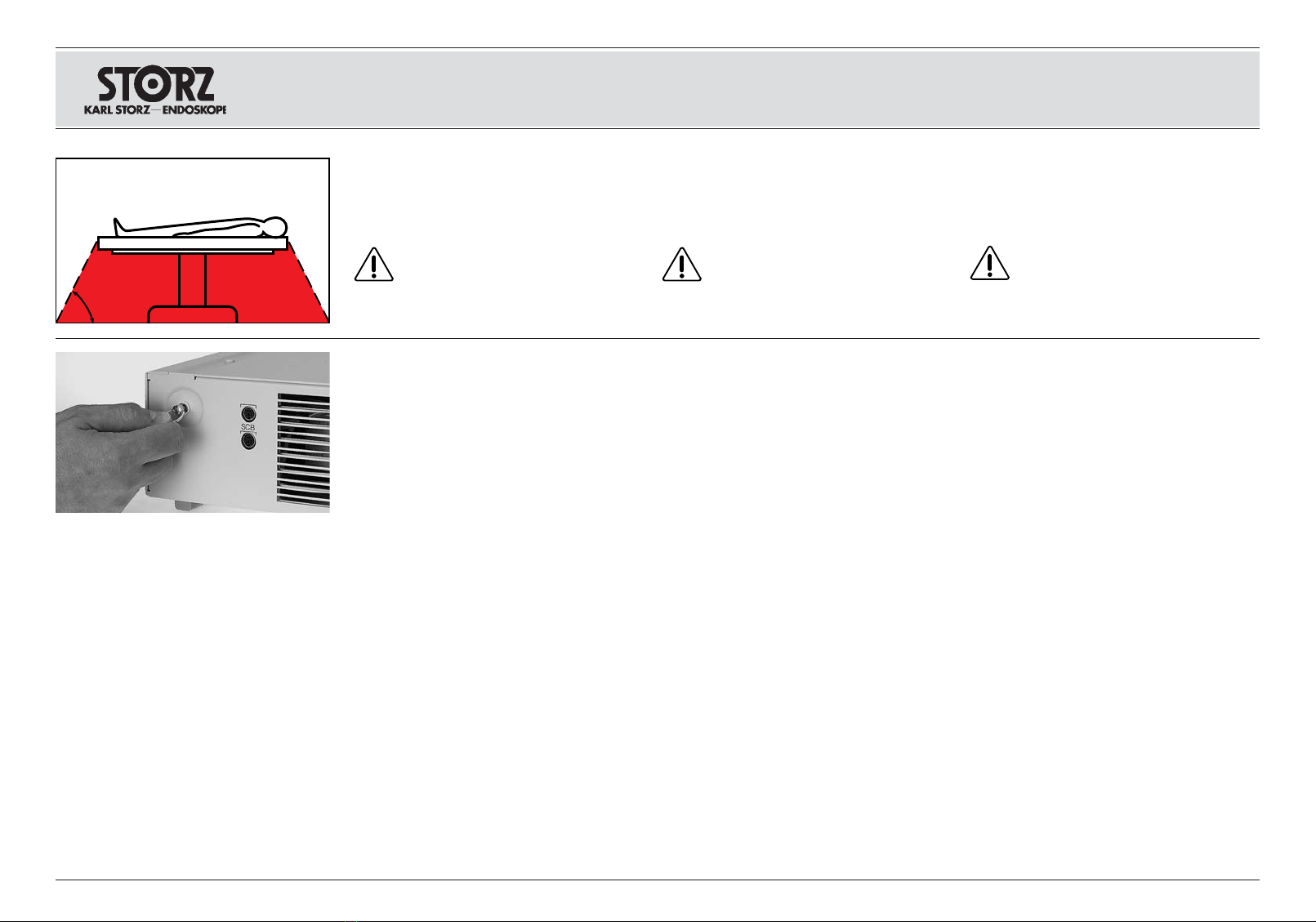

Connecting the unit
Note: The cold light source XENON 100 SCB
may only be used in medical rooms with
electrical installations conforming to the
applicable national regulations
Warning: This unit is not intended for
use in areas subject to explosion haz-
ards. Do not operate the unit within the
hazard zone shown in the diagram while
explosive anesthetic gases are in use.
Conexión del aparato
Nota: La fuente de luz fría XENON 100 SCB sólo
podrá usarse en espacios médicos cuya instala-
ción eléctrica haya sido efectuada de acuerdo con
las normas nacionales de seguridad vigentes.
Cuidado: El equipo no está previsto para
ser utilizado en áreas expuestas a posi-
bles explosiones. Si se usan gases anes-
tésicos explosivos, el equipo no deberá
emplearse en las zonas señaladas como
peligrosas.
Anschließen des Gerätes
Hinweis: Die Kaltlichtquelle XENON 100 SCB darf
in medizinisch genutzten Räumen nur benutzt wer-
den, wenn deren elektrische Anlagen nach den
national gültigen Vorschriften installiert sind.
Warnung: Sie ist nicht für den Betrieb in
explosionsgefährdeten Bereichen be-
stimmt. Bei Verwendung von explosiven
Narkosegasen darf das Gerät nicht in
der dargestellten Gefahrenzone betrie-
ben werden.
Ggf. Beschriftungsstreifen an der Frontplatte
anbringen/austauschen
Hinweis:
Auf dem Beschriftungsstreifen sind die
jeweiligen Bedienelemente bzw. Anzeigen des
Gerätes bezeichnet. Die Beschriftungsstreifen
sind z.Zt. in 6 Sprachen erhältlich. Der „engli-
sche“ Beschriftungsstreifen ist vormontiert.
Schnellverschlüsse auf der Geräterückseite öff-
nen (90°-Drehung gegen den Uhrzeigersinn).
Fitting/replacing a label strip on the front
panel if necessary
Note:
The appropriate controls/indicators for the
unit are designated on the label strip. The label
strips are currently available in 6 languages. The
‘English’ label strip is pre-fitted.
Undo the quick-release coupling mechanisms on
the back of the unit (turn 90° counterclockwise).
Colocar o cambiar las tarjetas de identifica-
ción en la placa frontal en caso necesario
Nota:
Los respectivos elementos de mando o in-
dicadores del aparato se encuentran designa-
dos en las tarjetas de identificación, las cuales
actualmente se suministran en 6 idiomas. La tar-
jeta de identificación “inglesa” viene premonta-
da.
Abra los cierres rápidos ubicados sobre el lado
posterior del aparato (giro de 90° en sentido
contrario al de las agujas del reloj).
60˚

Cuidado: En caso de ventilación insufi-
ciente del aparato puede producirse una
acumulación interna de calor que provo-
ca la desconexión de seguridad de la
lámpara (la lámpara de control  se en-
ciende; para solucionar este error véan-
se las págs. 34/35).
Nota: Período de enfriamiento: aprox. 10 a
15 minutos.
Warning: Insufficient ventilation of the
unit can cause an internal build-up of
heat, which leads to safety shut-off of
the lamp (the pilot light  lights up; for
troubleshooting, see p. 34/35).
Note: Cool-down time: approx. 10 to 15 minutes.
13

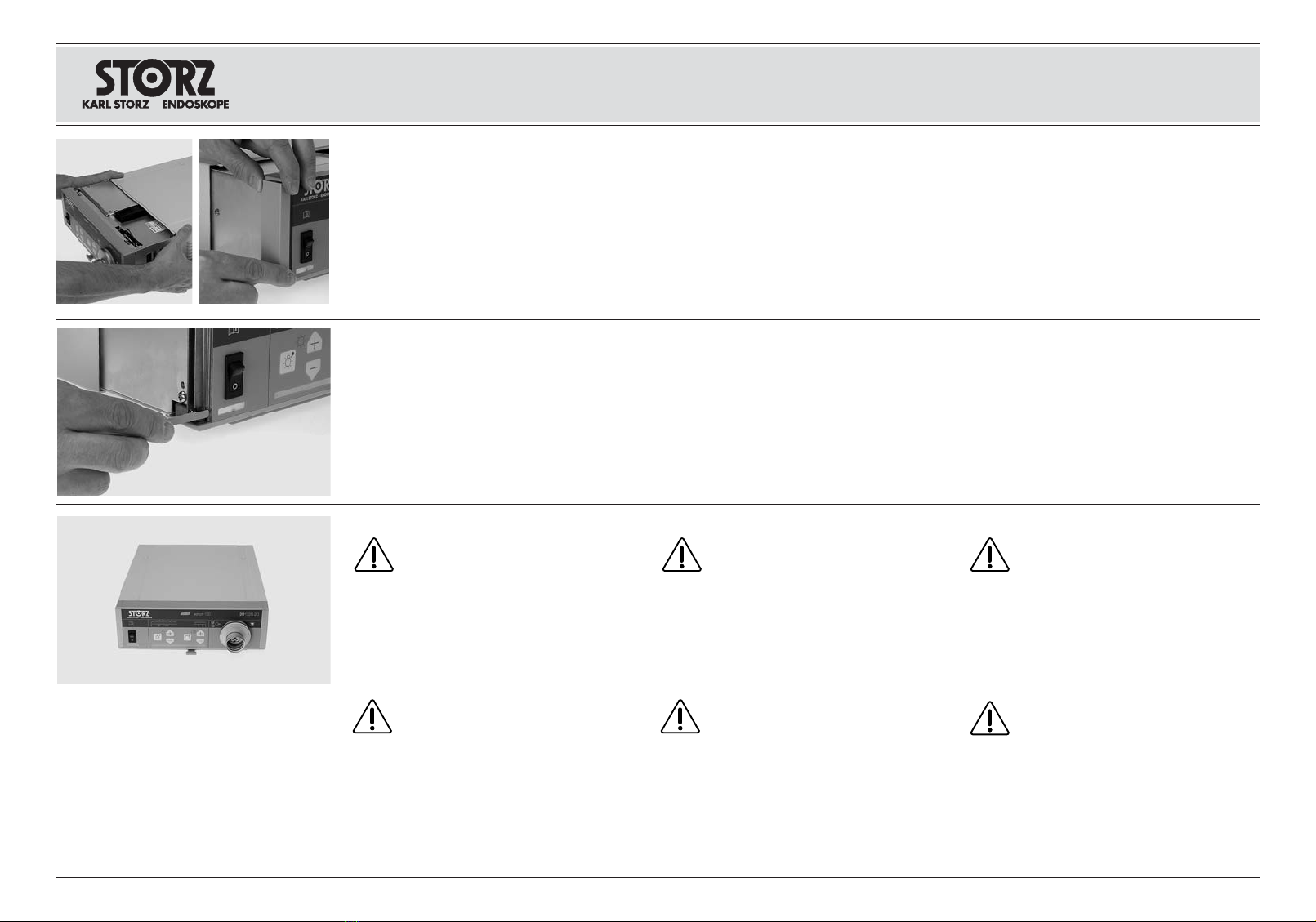

Push the unit cover backward (see also the sec-
tion ‘lamp replacement’ page 22) and remove
the front side cover which is locked into place on
the left-hand side.
Deslice hacia atrás la cubierta del aparato (véa-
se también la sección “Cambio de la lámpara”,
pág. 22) y retire la cubierta lateral izquierda de-
lantera encastrada.
Remove the pre-fitted ‘English’ label strips and
slide the selected label strips between the plastic
and the metal front.
Fold the strips along the marked line so that the
side cover can be refitted without any obstruction.
Reattach the side cover.
Close the unit cover again and secure it with the
quick-release coupling mechanisms.
Place the unit on a flat surface.
Caution: Do not block any air vents.
Danger of overheating.
Do not place the unit directly against the
wall since the air vents are on the rear
and the right-hand side of the unit
(viewed from front) (minimum clearance
of 10 cm). When overheated, the unit
switches off automatically.
Retire la tarjeta de identificación “inglesa” pre-
montada y deslice la tarjeta seleccionada entre
la lámina decorativa y la chapa frontal.
Doble la tarjeta por la marca, a fin de volver a
colocar la cubierta lateral sin impedimentos.
Vuelva a colocar la cubierta lateral.
Cierre nuevamente la cubierta del aparato y
asegúrela de nuevo con los cierres rápidos.
Coloque el equipo sobre una superficie plana.
Advertencia:
No cubra las ranuras de
ventilación. Peligro de sobrecalenta-
miento.
No coloque el aparato directamente contra la
pared, ya que las ranuras de ventilación se en-
cuentran en el lado posterior y el lado derecho
(visto desde adelante) (distancia mínima a la pa-
red: 10 cm). En caso de sobrecalentamiento el
aparato se desconecta automáticamente.
Aufstellen und
Bedienungshinweise
Installation and
operating instructions
Montaje e
instrucciones operativas
Die Geräteabdeckung zurückschieben (siehe
auch den Abschnitt „Lampenwechsel“ auf Seite
22) und die links verriegelte Frontblende entfer-
nen.
Den vormontierten „englischen“ Beschriftungs-
streifen entfernen und den ausgewählten
Beschriftungsstreifen zwischen Dekorfolie und
Frontblech schieben.
Den Streifen an der Markierung knicken, damit
die Seitenblende wieder ungehindert ange-
bracht werden kann.
Seitenblende wieder aufstecken.
Gerätehaube wieder schließen und mit den
Schnellverschlüssen wieder sichern.
Das Gerät auf eine ebene Oberfläche stellen.
Vorsicht: Lüftungsschlitze nicht abde-
cken. Überhitzungsgefahr.
Das Gerät nicht direkt an die Wand stel-
len, da sich auf der Rückseite und an der rech-
ten Seite (von vorn gesehen) Lüftungsschlitze
befinden (Wandabstand mindestens 10 cm). Bei
Überhitzung schaltet das Gerät automatisch ab.
Warnung: Bei ungenügender Belüftung
des Gerätes kann es zu einem internen
Hitzestau kommen, welcher zur
Sicherheitsabschaltung der Lampe führt
(die Kontroll-Leuchte  leuchtet auf; zur
Fehlerbehebung siehe S. 34/35).
Hinweis: Abkühlzeit ca. 10 - 15 Minuten!.
