SUHNER ABRASIVE LSA 70 Technical manual

Dossier technique
traDuction Du «original-BetrieBsanleitung»
technical Document
translations of the «original-BetrieBsanleitung»
manuale tecnico
traDuzione Delle «original-BetrieBsanleitung»
Documentación técnica
traDucción Del «original-BetrieBsanleitung»
manual De instruções
traDução Do «original-BetrieBsanleitung»
English
Français
PortugúEs
EsPañol
italiano
original-BetrieBsanleitung
DEutsch

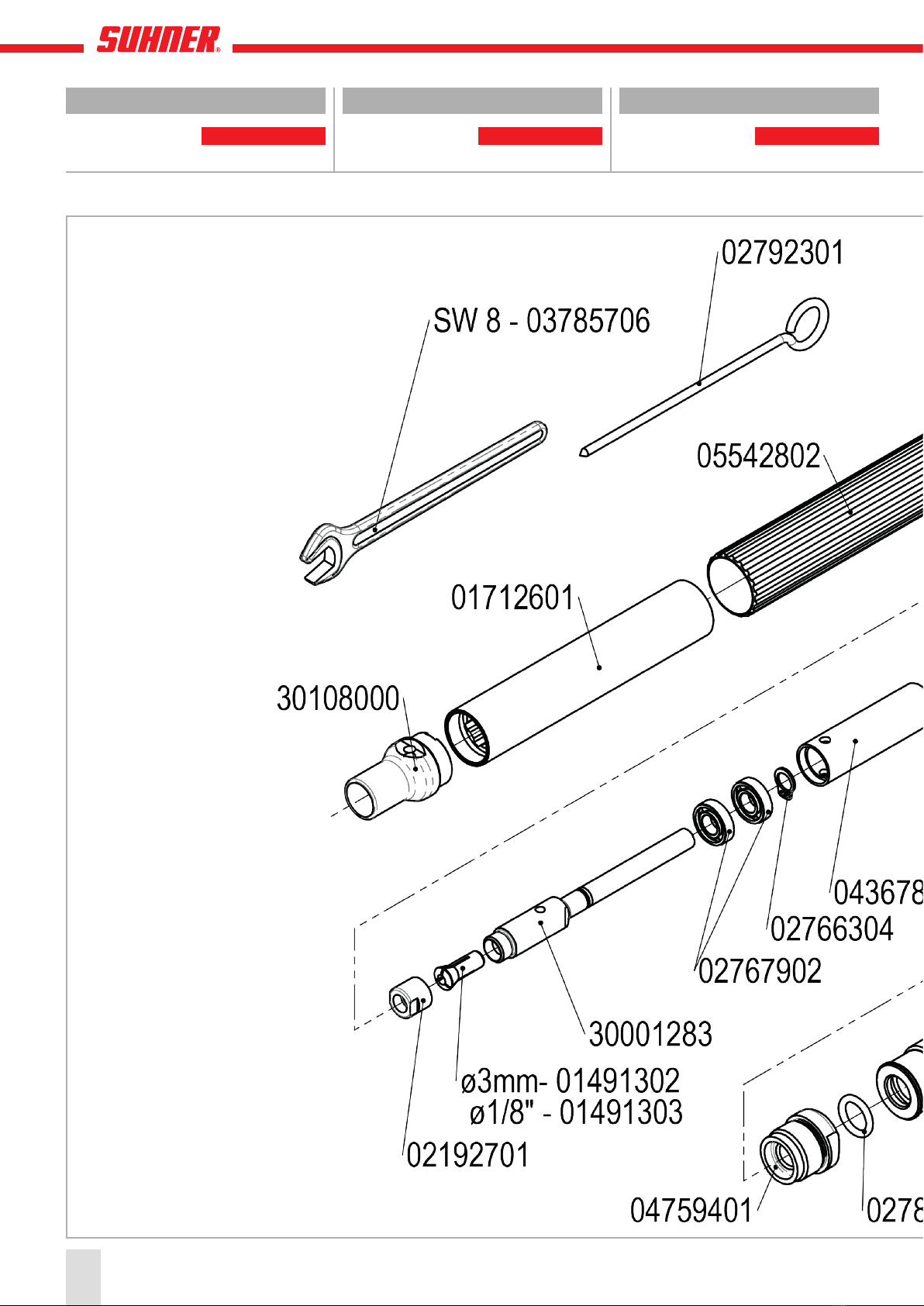

LSA 70

English
sparE parts
Français
Pièces de rechange
Deutsch
ersatzteile
22

Portugúes
Peças de rePosição
Español
REfaccionEs
ItalIano
PezzI dI rIcambIo
3

SymbolS
EngliSh
Attention!
Make sure to read!
This information is very important
for ensuring correct operation of
the product. Failure to observe this
information can result in a defect.
Note on safety / Warning
This information serves to achieve
safe operation. Failure to observe
this information may compromise
the operator‘s safety.
Information
This information serves for a good
understanding of the operation of
the product, thereby permitting full
exploitation of the operational po-
tential of the product.
Technical Document
Read the technical document prior
to commissioning.
Safety glasses and ear protection
Wear safety glasses and ear pro-
tection.
Compressed air
Before any work is carried out on
the machine disconnect the com-
pressed air supply.
Français
symboles
Attention !
A lire impérativement!
Cette information est très impor-
tante pour la garantie de fonc-
tionnement du produit. La non
observation peut entraîner une
défectuosité.
Indication relative à la sécurité /
Avertissement
Cette information sert à permettre
une utilisation sûre. En cas de non
observation, la sécurité de l’utilisa-
teur n’est pas garantie.
Information
Cette information sert à la com-
préhension du fonctionnement du
produit. Par cela, la pleine capa-
cité de fonctionnement du produit
pourra être exploitée.
Dossier technique
Lire le dossier technique avant la
mise en service.
Lunettes de protection et protec-
tion de l’ouïle
Porter des lunettes de protection et
une protection de l’ouïe.
Alimenttion en air comprimé
Avant chaque utilisation de la ma-
chine interrompre l‘alimentation en
air comprimé.
Deutsch
symbole
Achtung!
Unbedingt lesen!
Diese Information ist sehr wichtig
für die Funktionsgewährleistung
des Produktes. Bei Nichtbeachten
kann ein Defekt die Folge sein.
Sicherheitshinweis / Warnung
Diese Information dient zum Erlan-
gen eines sicheren Betriebes. Bei
Nichtbeachten ist die Sicherheit für
den Bediener nicht gewährleistet.
Information
Diese Information dient zum gu-
ten Verständnis der Funktion des
Produktes. Dadurch lässt sich die
volle Leistungsfähigkeit des Pro-
duktes ausschöpfen.
Betriebsanleitung
Vor Inbetriebnahme des Produktes
Betriebsanleitung lesen.
Schutzbrille und Gehörschutz
Schutzbrille und Gehörschutz tra-
gen.
Druckluftversorgung
Vor jedem Arbeiten an der Maschi-
ne Druckluftversorgung unterbre-
chen.
4

Portugúes
símbolos
Atenção!
A ler impreterivelmente!
Esta informação é extremamente impor-
tante para a garantia de funcionamento
do produto. A sua não observância pode
ocasionar uma avaria.
Indicações relativas à Segurança / Aviso
Esta informação serve para alcançar
uma operação segura. A sua não obser-
vância pode comprometer a segurança
do operador.
Informação
Esta informação permite a boa com-
preensão do funcionamento do produto
de modo a que se possa explorar à sua
plena capacidade de funcionamento.
Manual de Instruções
Ler o manual de Instruções antes de pro-
ceder ao arranque inicial.
Protecção visual e acústica
Usar óculos e dispositivos de protecção
acústica.
Alimentação de ar comprimido
Antes de qualiquer trabalho a executar
na máquina, cortar a alimentação de ar
comprimido.
Español
símbolos
¡Atención!
¡Léase imprescindiblemente!
Esta información es muy importante para
garantizar el funcionamiento del produc-
to. Si no se tiene en cuenta se pueden
producir defectos o averías.
Indicación relativa a la seguridad / Ad-
vertenica
Esta información es muy importante
para garantizar un uso seguro del pro-
ducto. Si se ignora, no está garantizada
la seguridad del usuario.
Información
Esta información sirve para comprender
el funcionamiento del producto. Ello per-
mite aprovechar al máximo sus presta-
ciones.
Documentación técnica
Leer la documentación técnica antes de
poner en servicio el producto.
Protección visual y acústica
Usar gafas y protección acústica.
Suministro de aire comprimido
Antes de ejecutar cualquier trabajo en
la máquina, interrumpir el suministro de
aire comprimido.
ItalIano
sImbolI
Attenzione!
Da leggere assolutamente!
Questa informazione è molto importante
per il mantenimento della funzionalità del
prodotto. In caso di non osservanza pos-
sono prodursi dei difetti.
Indicazione relativa alla sicurezza / Av-
vertimento
Questa informazione serve al raggi-
ungimento di un esercizio sicuro. In
caso di inosservanza, la sicurezza
dell‘utilizzatore non è garantita.
Informazione
Questa informazione serve ad una cor-
retta comprensione delle funzioni del
prodotto. In questo modo è possibile
sfruttare pienamente le potenzialità del
prodotto.
Manuale tecnico
Prima della messa in funzione del pro-
dotto, leggere il manuale tecnico.
Occhiali di protezione e protezione
dell‘udito
Portare gli occhiali di protezione e la pro-
tezione dell‘udito.
Alimentazione dell‘aria compressa
Prima di ogni lavoro sulla macchina,
deve essere interrotta l‘alimentazione
d‘aria compressa
5

English
ContEnts
Page
1.1 General notes on safety .......12
1.2 Use of the machine for
pUrposes for which it is
intended ..................................12
1.3 incorrect Use .........................12
1.4 ec declaration of conformity
................................................12
2.1 prior to takinG the machine into
service ....................................12
2.2 takinG the machine into service
................................................12
2.3 ratinG data..............................12
2.4 operatinG conditions .............12
3.1 tools.......................................12
3.2 workinG instrUctions.............13
4.1 preventive maintenance..........13
Table des maTières
Français
Page
1.1 instrUctions Générales de
sécUrité...................................10
1.2 Utilisation conforme àla desti-
nation ......................................10
1.3 Utilisation contraire àla desti-
nation ......................................10
1.4 déclaration de conformité ce
................................................10
2.1 avant la mise en service .........10
2.2 mise en service .......................10
2.3 performances.........................10
2.4 conditions d’exploitation .......10
3.1 oUtils .....................................10
3.2 indications de travail ..............11
4.1 maintenance préventive..........11
Deutsch
InhaltsverzeIchnIs
Seite
1.1 allGemeiner sicherheitstech-
nischer hinweis.........................8
1.2 BestimmUnGsGemässe
verwendUnG..............................8
1.3 nicht BestimmUnGsGemässe
verwendUnG..............................8
1.4 eG-konformitätserklärUnG
(oriGinal)..................................8
2.1 vor der inBetrieBnahme............8
2.2 inBetrieBnahme..........................8
2.3 leistUnGsdaten .........................8
2.4 BetrieBsBedinGUnGen................8
3.1 werkzeUGe................................8
3.2 arBeitshinweise.........................9
4.1 vorBeUGende instandhaltUnG...9
6

Índice
Portugúes
1.1 indicações Gerais soBre a
técnica de seGUrança .............18
1.2 Utilização correcta para os fins
previstos.................................18
1.3 Utilização incorrecta.............18
1.4 declaração ce de conformida-
de ............................................18
2.1 antes do arranqUe inicial ......18
2.2 arranqUe inicial......................18
2.3 características técnicas........18
2.4 condições de operação..........18
3.1 ferramentas ..........................18
3.2 indicações para otraBalho ....19
4.1 manUtenção preventiva ..........19
Índice
español
1.1 indicación General relativa a
seGUridad ................................16
1.2 Uso conforme al pre-visto.....16
1.3 Uso no conforme al previsto.16
1.4 declaración de conformidad
ce...........................................16
2.1 antes de la pUesta en servicio16
2.2 pUesta en servicio ..................16
2.3 datos de rendimiento..............16
2.4 condiciones de Uso ................16
3.1 Útiles ......................................16
3.2 instrUcciones de traBajo .......17
4.1 mantenimiento preventivo ......17
IndIce
ItalIano
1.1 informazioni Generali sUlla
sicUrezza.................................14
1.2 impieGo conforme della
macchina .................................14
1.3 impieGo non conforme ...........14
1.4 dichiarazione di conformità ce
................................................14
2.1 prima della messa in sevicio ...14
2.2 messa in servicio ....................14
2.3 dati sUlle prestazioni .............14
2.4 condizioni di impieGo ...............14
3.1 Utensili ...................................15
3.2 modalità di lavaro ..................15
4.1 manUtenzione preventiva........15
Página Página
Pagina
7

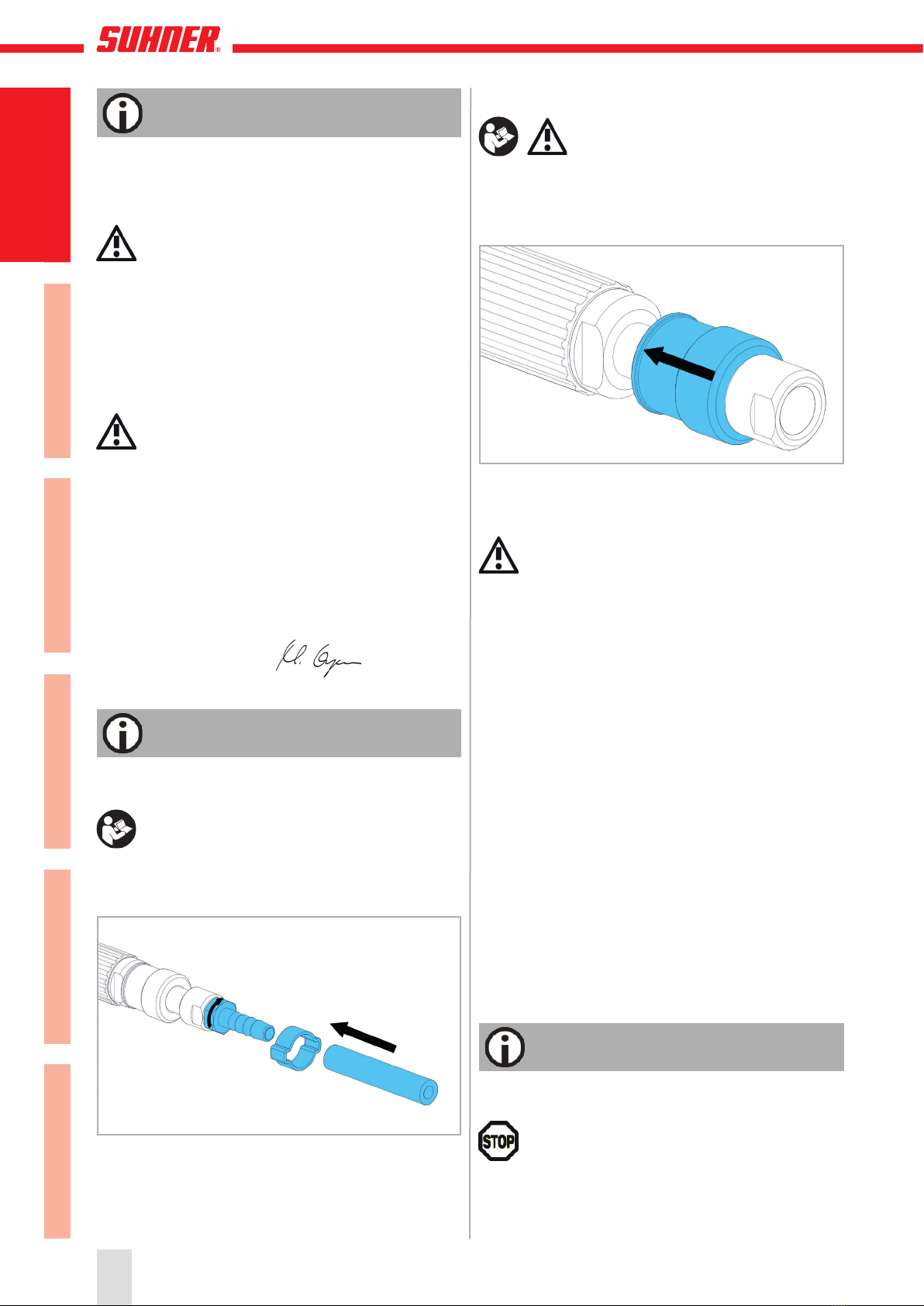

1.1 Allgemeiner sicherheitstechnischer hin-
weis
Diese Betriebsanleitung gilt für die Maschine LSA 70.
Nur qualifiziertes Personal darf die Maschine
handhaben.
1.2 Bestimmungsgemässe Verwendung
Die Maschine ist bestimmt zum Schleifen, Fräsen und
Entgraten von Metall, Stein und Kunststoff mit Frässtiften
und Schleifkörpern.
1.3 nicht Bestimmungsgemässe Verwendung
Alle andern als unter Pkt. 1.2 beschriebenen Ver-
wendungen gelten als nicht bestimmungsgemäs-
se Verwendung und sind deshalb nicht zulässig.
1.4 eg-KonformitätserKlärung (originAl)
Otto Suhner GmbH, Trottäcker 50, D-79713 Bad Säckin-
gen erklärt hiermit in alleiniger Verantwortung, dass das
Produkt mit der Serien- oder Chargen-Nr. (siehe Rück-
seite) den Anforderungen der Richtlinie 2006/42/EG ent-
spricht. Angewandte Normen: EN ISO 12100, EN ISO
11148. Dokumentbevollmächtigter: M. Voyame. D-Bad
Säckingen, 08/2017.
M. Voyame/Divisionsleiter
2. InbetrIebnahme
2.1 Vor der inBetrieBnAhme
Geölte Druckluft verwenden (siehe auch Luftqua-
lität unter Pkt. 2.3).
Länderspezifische Vorschriften sind zu beachten.
2.1.1 ZuluftschlAuch montieren
Anschlussnippel in Ventilkörper schrauben, Zuluft-
schlauch über Anschlussnippel stülpen und mit Schlauch-
klemme befestigen (als Zubehör erhältlich).
1. SIcherheItShInweIS
2.2 inBetrieBnAhme
Bevor die Maschine mit der Druckluftver-
sorgung verbunden wird, Hülse auf Positi-
on «Aus» stellen! Die Maschine darf nur
mit korrekt montiertem Werkzeug eingeschaltet werden.
2.2.1 einschAlten/AusschAlten
Einschalten der Maschine durch Verschieben der Hülse in
Pfeilrichtung. Ausschalten durch Verschieben der Hülse
in Gegenrichtung.
Vor dem Unterbrechen der Druckluftversorgung
Maschine immer auf Position «Aus» stellen, um
ein unbeabsichtigtes Einschalten zu verhindern.
2.3 leistungsdAten
Druck max. 6.3bar
Leistung 75W
Luftverbrauch bei max. Leistung 0.20m3/min
Luftverbrauch im Leerlauf 0.22m3/min
Einstellung Öler im Leerlauf 1 Tropfen/min
Leerlaufdrehzahl 80‘000min-1
Schalldruckpegel ISO 15744 81dB(A), K=3dB(A)
Schallleistungspegel EN ISO 15744 92dB(A), K=3dB(A)
Vibration EN ISO 28927-12 1.69m/s2, K=0.66m/s2
Luftqualität DIN ISO 8573-1 2/4/4
Gewicht 0.160kg
Luftschlauch innen Ø 5mm / 3/16“
2.4 BetrieBsBedingungen
Temperaturbereich Betrieb: 0 bis +40°C
Relative Luftfeuchtigkeit: 95 % bei +10°C nicht konden-
siert
3. handhabung / betrIeb
3.1 werKZeuge
Nur saubere Werkzeuge montieren!
8
Portugúes Español Italiano English Français DeutschDeutsch

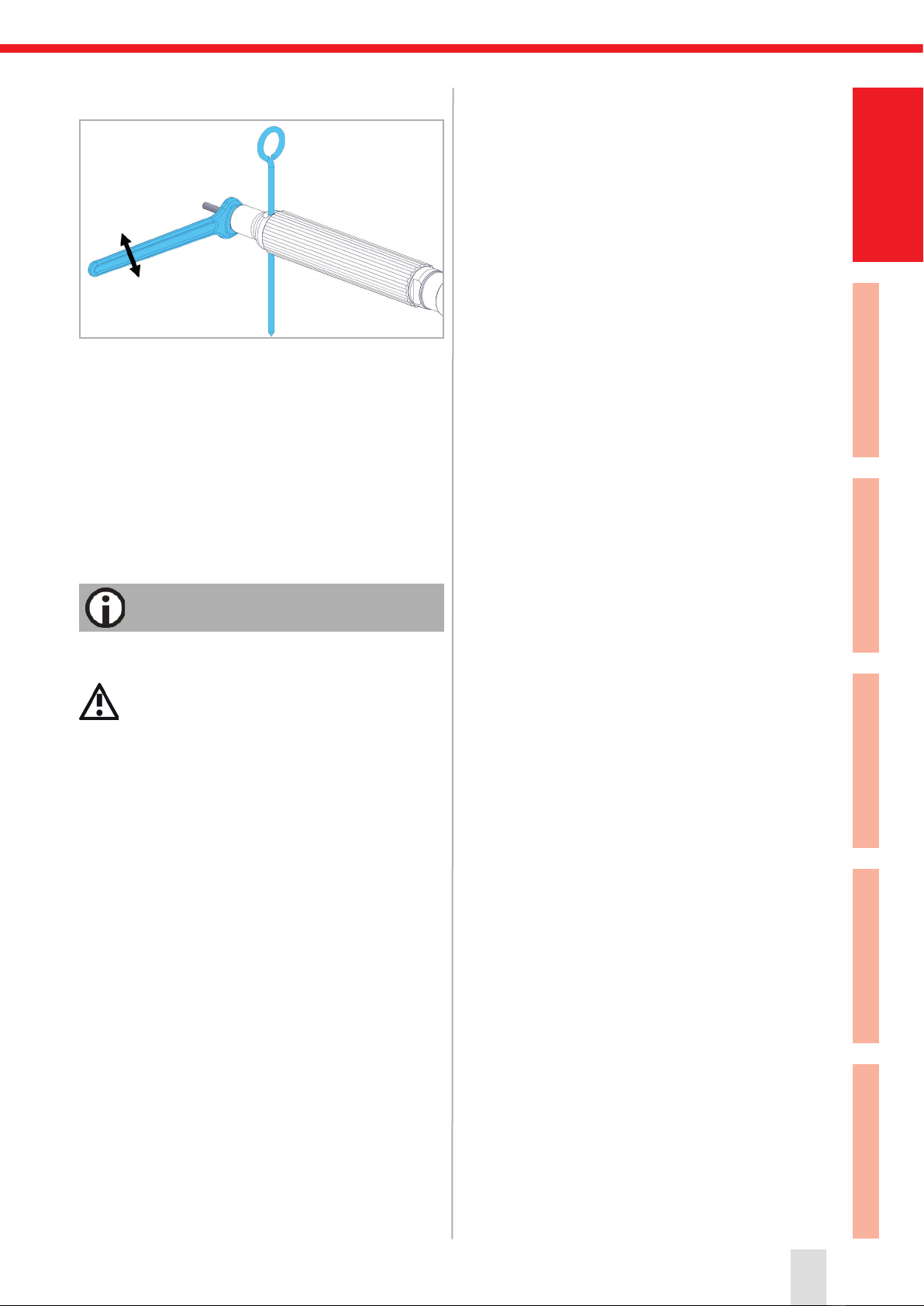

3.1.1 wechsel/montAge des werKZeuges
Spindel mit Haltestift festhalten und Überwurfmutter mit
Schlüssel lösen oder spannen. Probelauf min. 30 Sekun-
den ohne Belastung durchführen.
3.2 ArBeitshinweise
Um ein optimales Schleifergebnis zu erreichen, Schleif-
körper mit leichtem Druck gleichmässig hin und her
bewegen. Zu starker Schleifdruck verringert die Lei-
stungsfähigkeit der Maschine und die Lebensdauer des
Schleifkörpers.
4. InStandhaltung/wartung
4.1 VorBeugende instAndhAltung
Leerlaufdrehzahl periodisch und nach jeder War-
tung kontrollieren. Selbst wenn die Maschine noch
einwandfrei arbeitet, sollte durch eine Fachperson
periodisch nach ca. 300-400 Arbeitsstunden, jedoch
mindestens einmal jährlich der Motor ausgebaut, gereini-
gt und die vier Schieber auf Abnützung geprüft werden.
9
Portugúes Español Italiano English Français DeutschDeutsch

1. IndIcatIon relatIve à
SécurIté
1.1 instructions générAles de sécurité
Ce dossier technique est valable pour la machine LSA 70.
Seul le personnel qualifié peut opérer sur la ma-
chine.
1.2 utilisAtion conforme àlA destinAtion
La machine est destinée au meulage, au fraisage et à
l’ébavurage du métal, de la pierre et du plastique à l’aide
de fraises sur tige et de têtes de meulage.
1.3 utilisAtion contrAire àlA destinAtion
Toutes les applications autres que celles décrites
au point 1.2 sont à considérer comme contraires à
la destination et ne sont donc pas admissibles.
1.4 déclArAtion de conformité ce
Otto Suhner GmbH, Trottäcker 50, D-79713 Bad Säckin-
gen déclare par la présente, sous sa seule responsabi-
lité, que le produit portant le numéro de série ou de lot
(voir verso) est conforme aux exigences des directives
2006/42/EG. Normes appliquées : EN ISO 12100, EN ISO
11148. Fondé de pouvoir : M. Voyame. D-Bad Säckingen,
08/2017.
M. Voyame/Chef de division
2. mISe en ServIce
2.1 AVAnt lA mise en serVice
Utiliser de l‘air comprimé huilé (voir également
qualité de l’air au point 2.3).
Respecter les prescriptions spécifiques au pays.
2.1.1 monter le tuyAu d’Amenée d’Air
Visser bague de raccordement dans le corps de vanne,
inverser tuyau d’amenée d’air travers bague de raccorde-
ment et le fixer avec un pince à tuyau (disponible en tant
qu’accessoire).
2.2 mise en serVice
Avant de raccorder la machine à l’alimen-
tation en air comprimé, positionner la
douille sur « Arrêt » ! La machine ne doit
être enclenchée que si l’outil est correctement monté.
2.2.1 enclenchement/déclenchement
Mise sous tension de la machine par déplacement de
la douille dans le sens de la flèche. Off de déplacer la
douille dans la direction opposée.
Avant d’interrompre l’alimentation en air compri-
mé, toujours positionner la machine sur « Arrêt »
afin d’empêcher toute remise en marche inopi-
née.
2.3 PerformAnces
Pression max. 6.3bar
Puissance 75W
Consommation d‘air à puisasance max. 0.20m3/min
Consommation d‘air au jeu mort 0.22m3/min
Réglage graisseur ralenti 1 gouttes/min
Vitesse à vide 80’000min-1
Niveau de pression acoustique
EN ISO 15744 81dB(A), K=3dB(A)
Niveau de puissance acoustique
EN ISO 15744 92dB(A), K=3dB(A)
Vibration EN ISO 28927-12 1.69m/s2, K=0.66m/s2
Luftqualität DIN ISO 8573-1 2/4/4
Poids 0.160kg
Qualit d’air conseillé Ø 5mm / 3/15’’
2.4 conditions d’exPloitAtion
Plage de températres en exploitation: 0 à +40°C
Humidité de l‘air relative: 95% à +10°C sans condensation
3. utIlISatIon/exploItatIon
3.1 outils
Ne monter que des outils propres !
10
Portugúes Español Italiano English Français DeutschFrançais

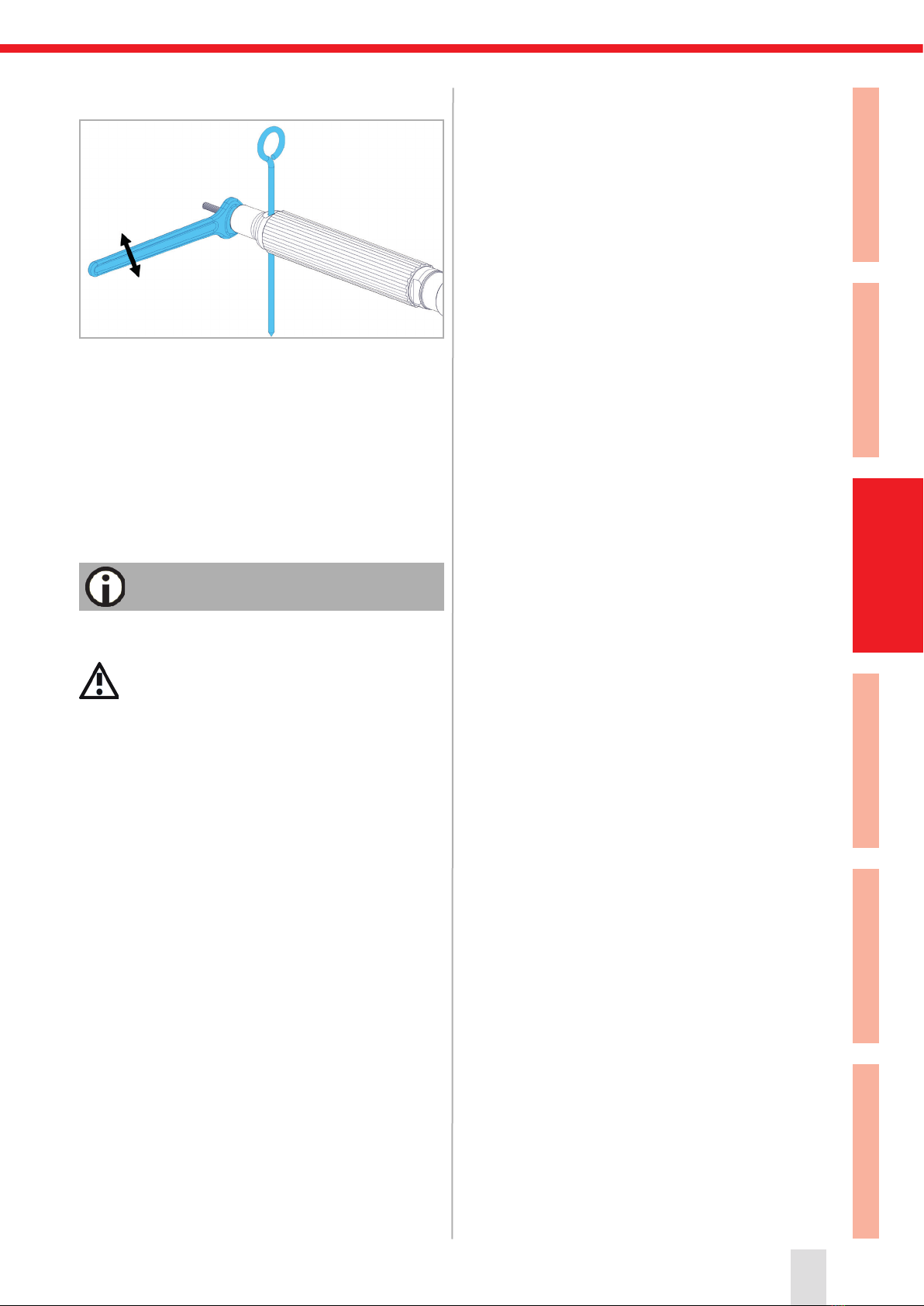

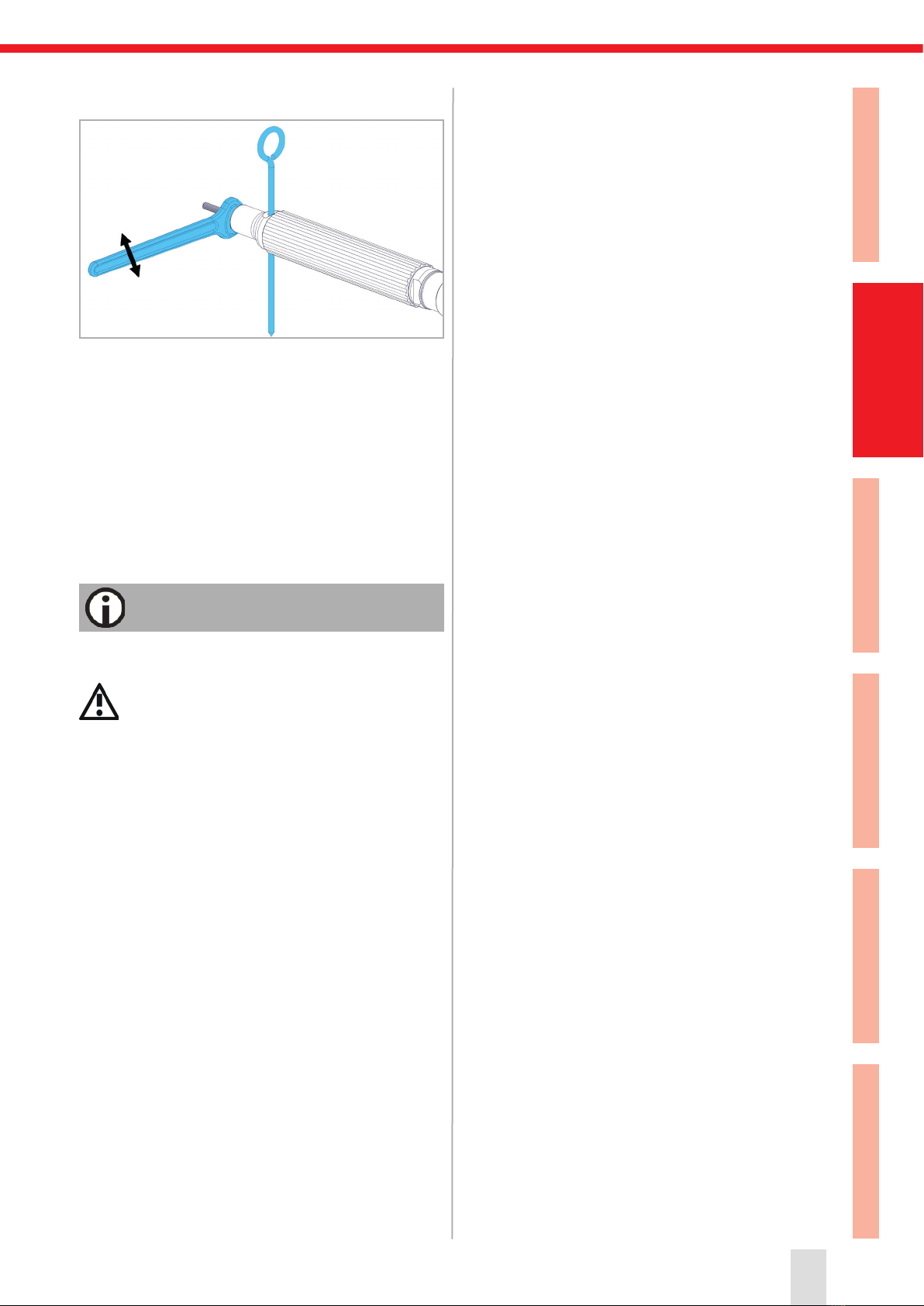

3.1.1 chAngement/montAge de l’outillAge
Tenez la broche avec la goupille de retenue et desserrer
ou serrer l’écrou avec la clé. Effectuer une marche d’essai
de min. 30 secondes à vide.
3.2 indicAtions de trAVAil
Afin d’obtenir un polissage optimal, déplacer le corps de
polissage en mouvement de va et vient en maintenant
une légère pression d’appui. Une pression d’appui trop
élevée diminue la capacité de performance de la machine
et la durée de vie de l’outil de polissage.
4. maIntenance/entretIen
4.1 mAintenAnce PréVentiVe
Contrôler périodiquement la vitesse de rotation à
vide sans introduction d’outil de même qu’après
chaque opération de maintenance. Même si la
machine fonctionne encore parfaitement, un spécialiste
doit périodiquement (environ toutes les 300-400 heures
de service ou au moins une fois par an) démonter le mo-
teur, le nettoyer et contrôler l’usure des quatre vannes.
11
Portugúes Español Italiano English Français DeutschFrançais

1.1 generAl notes on sAfety
This operation manual is applicable for the machine LSA
70.
The machine may only be handled by personnel
who are qualified.
1.2 use of the mAchine for PurPoses for
which it is intended
The tool is designed for grinding, milling, and deburring
metal, stone, and plastic with burrs and abrasives.
1.3 incorrect use
All uses other than those described under section
1.2 are regarded as incorrect use and are there-
fore not admissible.
1.4 ec declArAtion of conformity
Otto Suhner GmbH of Trottäcker 50, D-79713 Bad Säck-
ingen, hereby declares under sole responsibility that the
product with the serial or batch no. (see reverse side)
complies with the requirements under the Directive
2006/42/EG. Applied standards: EN ISO 12100, EN ISO
11148. Document Agent: M. Voyame. D-Bad Säckingen,
08/2017.
M. Voyame/Division manager
2. commISSIonIng
2.1 Prior to tAKing the mAchine into serVice
Use oiled compressed air (see also air quality un-
der section 2.3).
Observe national regulations.

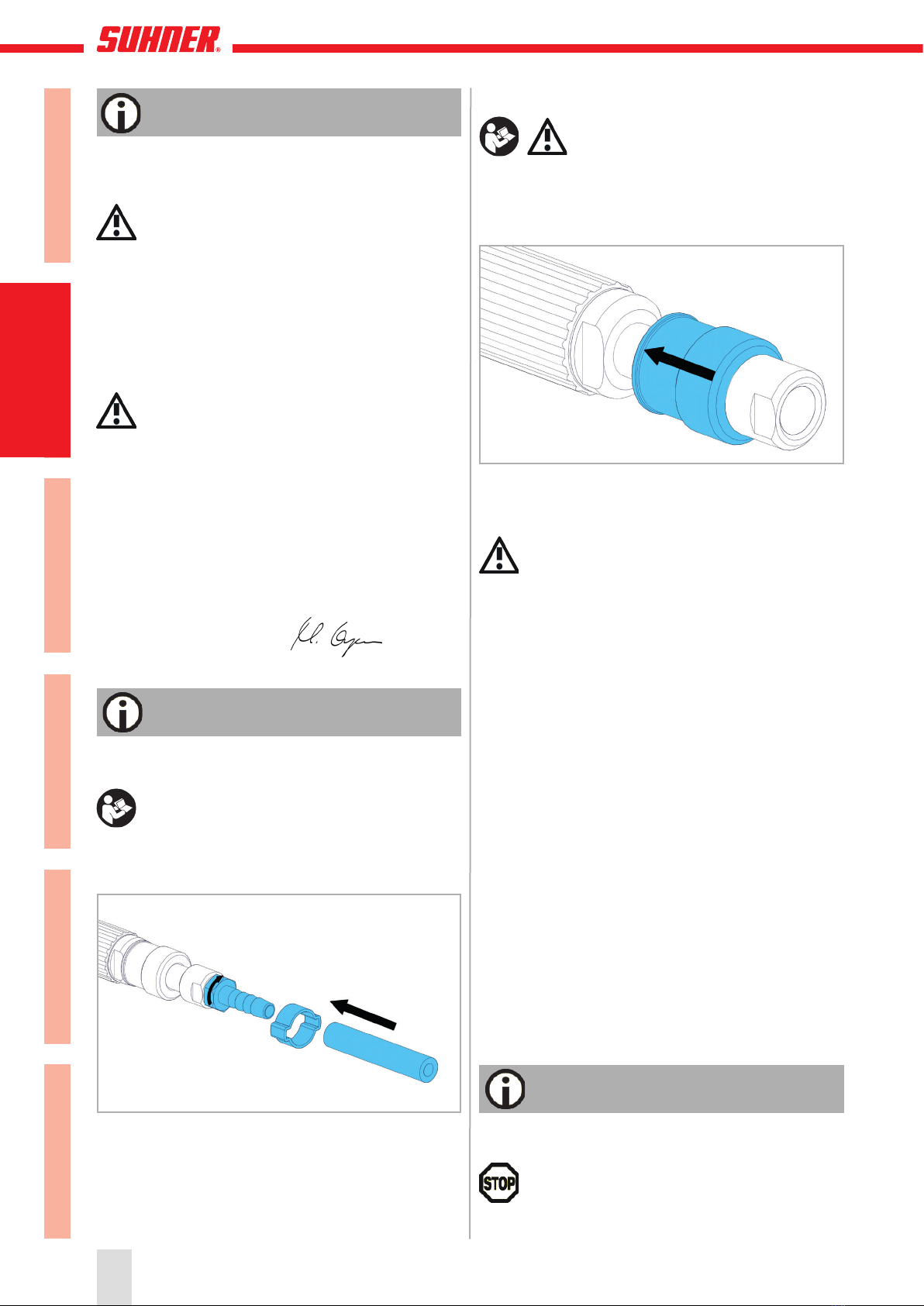

2.1.1 mount the suPPly hose
Screw connection nipple into the valve body, invert suply
hose through connection nipple and fix it with hose clamp
(available as an accessory).
1. noteS on Safety
2.2 tAKing the mAchine into serVice
Before connecting the tool to the com-
pressed air supply set the sleeve to the
«OFF» position! The tool may be switched
on only when the attachment have been installed correct-
ly.
2.2.1 turn on/turn off
Turning on the machine by moving the sleeve in the ar-
row direction. Off by moving the sleeve in the opposite
direction.
Before cutting off the compressed air supply, al-
ways set the machine to the «OFF»position so
that the tool cannot be reactivated inadvertently.
2.3 rAting dAtA
Pressure max. 6.3bar
Power output 75W
Air consumption full load 0.20m3/min
Air consumption at idling 0.22m3/min
Setting oiler idle 1 drops/min
No-load speed 80’000min-1
Sound pressure level EN ISO 15744 81dB(A), K=3dB(A)
Sound power level EN ISO 15744 92dB(A), K=3dB(A)
Vibration EN ISO 28927-12 1.69m/s2, K=0.66m/s2
Air quality DIN ISO 8573-1 2/4/4
Weight 0.160kg
Air hose ID Ø 5mm / 3/16”
2.4 oPerAting conditions
Temperature range during operation: 0 to +40°C
Relative air humidity: 95% at +10°C not condensed
3. handlIng/operatIon
3.1 tools
Use only clean tools!
12
Portugúes Español Italiano English Français DeutschEnglish

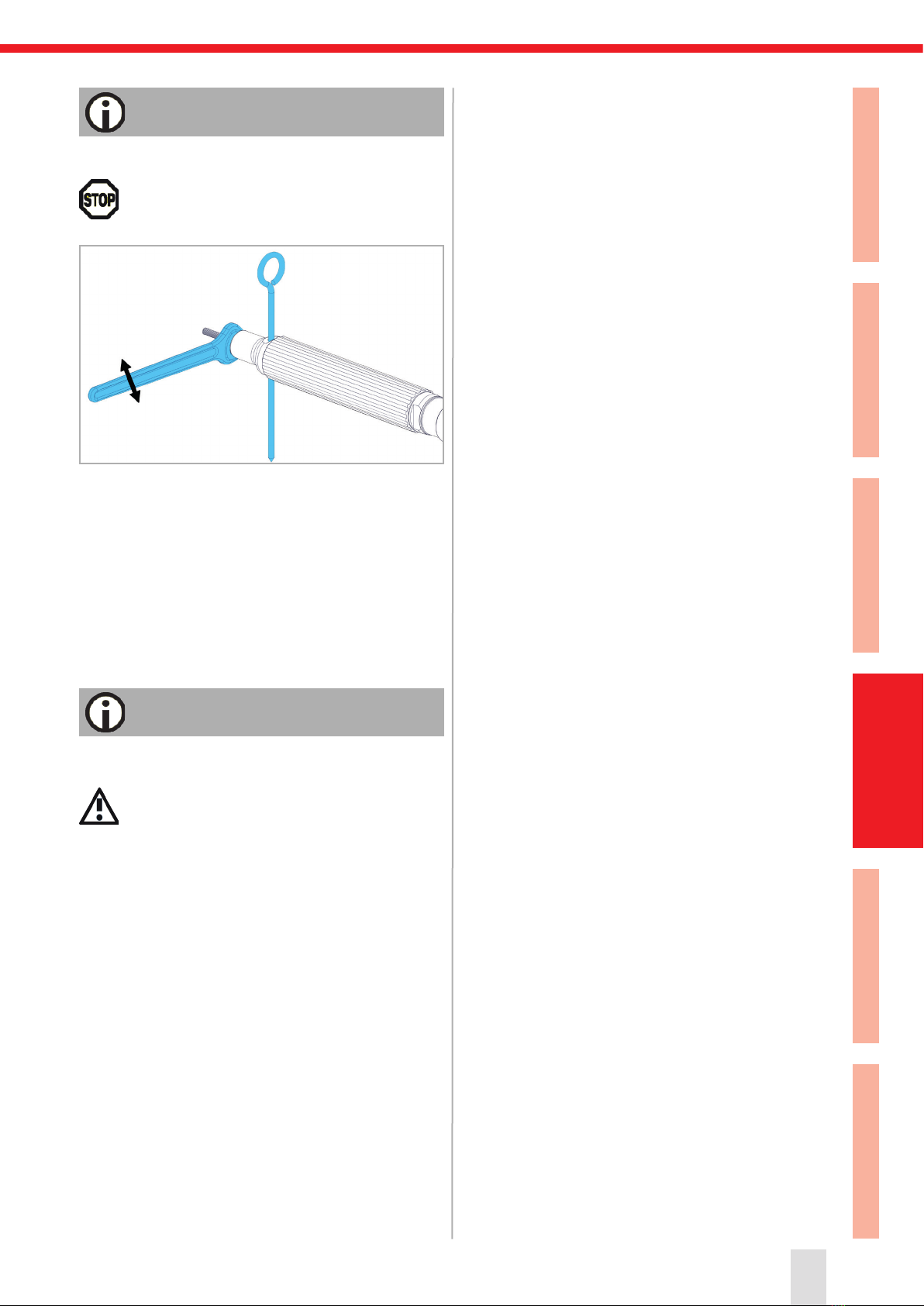

3.1.1 chAnging/fitting the tool
Hold spindle with retaining pin and loosen or tighten the
union nut with wrench. Perform a trial run a minimum over
a period of 30 seconds without load.
3.2 worKing instructions
To achieve an optimum grinding result, move grinding
wheel uniformly back and forth with light pressure. Exces-
sive pressure lessens the working capability of the ma-
chine, as well as the life of the grinding wheel.
4. ServIce/maIntenance
4.1 PreVentiVe mAintenAnce
Without a tool clamped in check no-load speed
periodically and after each maintenance. Even if
the machine still operates perfectly, the motor
should be removed, cleaned and the four slides checked
for wear by a specialist after approx. 300 to 400 operating
hours.
13
Portugúes Español Italiano English Français DeutschEnglish

1.1 informAZioni generAli sullA sicureZZA
Questo manuale tecnico si riferisce alla seguente mac-
china LSA 70.
È autorizzato a manipolare la macchina esclusiva-
mente personale qualificato.
1.2 imPiego conforme dellA mAcchinA
La macchina è destinata alla levigatura, alla fresatura e
alla sbavatura di metallo, pietra e plastica con fragole e
abrasivi.
1.3 imPiego non conforme
Tutti gli ulteriori impieghi, non indicati al prece-
dente punto 1.2 sono da considerare come non
conformi alle prescrizioni e sono pertanto vietati.
1.4 dichiArAZione di conformità ce
Con la presente, la Otto Suhner GmbH, Trottäcker 50,
D-79713 Bad Säckingen dichiara sotto la propria esclu-
siva responsabilità che il prodotto contrassegnato con il
numero di serie o con il numero di lotto (vedi retro) è con-
forme alle specifiche delle direttive 2006/42/EG. Norme
applicate: EN ISO 12100, EN ISO 11148. Responsabile
della documentazione: M. Voyame. D-Bad Säckingen,
08/2017.
M. Voyame/Presidente di divisione
2. meSSa In ServIzIo
2.1 PrimA dellA messA in seVicio
Utilizzare aria compressa oleosa (vedi anche qua-
lità dell‘aria al seguente punto 2.3).
Sono da osservare le prescrizioni specifiche per
le diverse nazioni.
2.1.1 montAre il tuBo di AlimentAZione dell‘AriA
Connessione a nipplo di raccordo nel corpo della valvo-
la, invertire il tubo di alimentatione dell‘aria, attraverso la
nipplo di raccordo e fissarla con la fascetta stringitubo
1. preScrIzIonI dI SIcurezza
(disponibile come accessorio).
2.2 messA in serVicio
Prima di collegare la macchina
all’alimentazione di aria compressa,
portare il bussola nella posizione «OFF».
La macchina può essere inserita solo con un utensile
montati correttamente.
2.2.1 Accesione/sPegnimento
Accensione della macchina spostando il bussola nella
direzione della freccia. Off spostando il bussola nella di-
rezione opposta.
Prima di interrompere l’alimen-tazione di aria
compressa portare sempre la mcchina nella posi-
zione «OFF» per evitare un inserimento involonta-
rio.
2.3 dAti sulle PrestAZioni
Pressione max. 6.3bar
Potenza 75W
Consumo d‘aria alla potenza max. 0.20m3/min
Consumo d‘aria in minimo 0.22m3/min
Impostazione oiler inattività 1 gocce/min
Regime minimo 80‘000min-1
Emissione fonica EN ISO 15744 81dB(A), K=3dB(A)
Livello de potenza sonora
EN ISO 15744 92dB(A), K=3dB(A)
Vibrazione EN ISO 28927-12 1.69m/s2, K=0.66m/s2
Qualità dell‘aria DIN ISO 8573-1 2/4/4
Peso 0.160kg
Tubo flessibilie, interno Ø 5mm / 3/16“
2.4 condiZioni di imPiego
Temperatura d‘esercizio: 0 a + 40 ° C
Umidità relativa: 95% a + 10 ° C senza condensa
14
Portugúes Español Italiano English Français DeutschItaliano

3.1 utensili
Montare esclusivamente utensili puliti!
3.1.1 sostituZione/montAggio dell‘utensile
Tenere bobina con perno di ritegno e allentare o stringere
il dado con la chiave. Seguire una prova di funzionamento
senza carico almeno per 30 secondi.
3.2 modAlità di lAVAro
Al fine di ottenere un risultato di lavoro ottimale, muovere
il corpo abrasivo con una leggera pressione in avanti e
indietro. Una pressione eccessiva diminuisce l‘efficienza
della macchina e la durata di vita del corpo abrasivo.
4. ServIzIo/manutenzIone
4.1 mAnutenZione PreVentiVA
Controllare periodicamente e dopo ogni lavoro di
manutenzione il regime minimo senza inserire
utensili. Anche se la macchina funziona ancora in
modo perfetto, periodicamente ogni 300-400 ore circa di
esercizio, o comunque almeno una volta all’anno, un es-
perto deve smontare e pulire il motore e controllare se le
quattro guide scorrevoli sono usurate.
3. manIpolazIone/ImpIego
15
Portugúes Español Italiano English Français DeutschItaliano

1.1 indicAción generAl relAtiVA AseguridAd
La presente documentación técnica es válida para la
siguiente máquina LSA 70.
La máquina debe ser manejada únicamente por
personal cualificado.
1.2 uso conforme Al Pre-Visto
Esta máquina está diseñada para el rectificado, fresado
y desbarbado de metales, piedra y plásticos con fresas y
cuerpos abrasivos.
1.3 uso no conforme Al PreVisto
Todo uso distinto a lo descrito en el punto 1.2 se
considera no conforme al previsto, por lo que no
está permitido.
1.4 declArAción de conformidAd ce
Otto Suhner GmbH, Trottäcker 50, D-79713 Bad Säckin-
gen declara bajo su única responsabilidad que el pro-
ducto con el Nº de serie o Nº de lote (véase la parte pos-
terior) se halla en conformidad con la Directiva 2006/42/
EG. Normas técnicas armonizadas: EN ISO 12100, EN
ISO 11148. Representante autorizado: M. Voyame. D-Bad
Säckingen, 08/2017.
M. Voyame/Director de División
2. pueSta en ServIcIo
2.1 Antes de lA PuestA en serVicio
Utilizar aire comprimido lubricado (ver también la
calidad del aire en el Punto 2.3).
Observar las disposiciones legales específicas
del país.
2.1.1 montAr lA mAnguerA de suministro
Tornillo racor de desmontaje rápido en el cuerpo de la
válvula, manguera de cable de alimentación, través racor
de desmontaje y fijarla con brida de manguera (disponi-
ble como accesorio).
1. IndIcacIoneS relatIvaS a
SegurIdad
2.2 PuestA en serVicio
Antes de conectar la máquina con la ali-
mentación de aire a presión, ajustar el
casquilloen en la posición «Desconecta-
do». La máquina sólo se puede conectar con la herra-
mienta montado correctamente.
2.2.1 conectAr/desconectAr
Encendido de la máquina moviendo el casquillo en la di-
rección de la flecha. Off moviendo el casquillo en la di-
rección opuesta.
Antes de la interrupción de la alimentación de
airea a presión se debe ajustar siempre la máqui-
na en la posición «Desconectado» para evitar una
desconexión no intencionada.
2.3 dAtos de rendimiento
Presión max. 6.3bar
Potencia 75W
Consumo de aire con potencia máxima 0.20m3/min
Consumo de ar na operação no-load 0.22m3/min
Ajuste de ralentí con engrasador 1 gotas/min
Velocidad en vacio 80‘000min-1
Nivel de presión sonora
EN ISO 15744 81dB(A), K=3dB(A)
Nivel de potencia acústica
EN ISO 15744 92dB(A), K=3dB(A)
Vibracíon EN ISO 28927-12 1.69m/s2, K=0.66m/s2
Calidad del aire DIN ISO 8573-1 2/4/4
Peso 0.160kg
Tubo flexible de aire interior Ø 5mm / 3/16“
2.4 condiciones de uso
Gama de temperaturas en servicio: 0 a 40 ° C
Humedad relativa del aire: 95% a + 10 ° C sin conden-
sación
3. manejo/operacIón
3.1 Útiles
¡Montar únicamente útiles limpios!
16
Portugúes Español Italiano English Français DeutschEspnõl

3.1.1 cAmBio/montAje del Útil
Mantenga husillo con perno de retención y aflojar o apre-
tar la tuerca de unión con una llave. Realizar una prueba
de funcionamiento de unos 30 segundos sin carga.
3.2 instrucciones de trABAjo
Para conseguir un resultado de lijado óptimo, mover el
cuerpo abrasivo uniformemente en todas direcciones
ejerciendo una ligera presión. Si se ejerce una presión
excesiva disminuyen el rendimiento de la máquina y la
duración del cuerpo abrasivo.
4. mantenImIento/
entretenImIento
4.1 mAntenimiento PreVentiVo
Periódicamente y después de cada mantenimien-
to, controlar la velocidad en vacío, con la herra-
mienta desmontada. Incluso aunque la máquina
funcione perfectamente y sin problemas, se debe encar-
gar el desmontaje del motor, su limpieza y la comproba-
ción del desgaste del pasador a personal técnico especi-
alizado, cada 300-400 horas de trabajo aprox. o una vez
al año como mínimo.
17
Portugúes Español Italiano English Français DeutschEspnõl

1.1 indicAções gerAis soBre AtécnicA de
segurAnçA
Este Manual de Instruções só é válido para a seguinte
máquina LSA 70.
Só pessoal qualificado deverá utilizá-las.
1.2 utiliZAção correctA PArA os fins PreVi-
stos
A máquina destina-se a lixar, fresar e rebarbar metal, pe-
dra e plástico por meio de limas rotativas e outros ele-
mentos abrasivos.
1.3 utiliZAção incorrectA
Qualquer outra utilização diferente das descritas
no ponto 1.2, será considerada como não apro-
priada e não será, portanto, permitida.
1.4 declArAção ce de conformidAde
Otto Suhner GmbH, Trottäcker 50, D-79713 Bad Säckin-
gen declara, pela presente, sob sua exclusiva respon-
sabilidade, que o produto com os números de série e
de lote indicados (no verso), cumpre os requisitos das
directivas europeias 2006/42/EG. Normas aplicadas: EN
ISO 12100, EN ISO 11148. Subscritor do documento: M.
Voyame. D-Bad Säckingen, 08/2017.
M. Voyame/Gerente da Divisaõ
2. arranque InIcIal
2.1 Antes do ArrAnque iniciAl
Utilizar ar comprimido lubrificado (ver também a
qualidade do ar no Ponto 2.3).
Respeitar as normas nacionais e locais.
2.1.1 monte AmAngueirA de AlimentAção
Parafuso racor de desmontagem rápida no corpo da vál-
vula, inverter mangueira de alimentação, através da racor
de desmontagem e fixe-o com braçadeira de mangueira
1. IndIcacõeS Sobre
Seguranca
(disponível como acessório).
2.2 ArrAnque iniciAl
Antes de ligar a máquina ao circuito de ali-
mentação de ar comprimido, colocar a
luva na posição «DESL»! A máquina só
pode ser ligada estando uma ferramenta montado cor-
rectamente.
2.2.1 ligAr àcorrente/desligAr Acorrente
Ligar a máquina movendo a luva na direção da seta. Off
movendo a luva no sentido oposto.
Antes de desligar a alimentação do ar comprimi-
do, colocar sempre a máquina na posição «DESL»
para evitar a sua religação inadvertida.
2.3 cArActerísticAs técnicAs
Pressão max. 6.3bar
Potência 75W
Consumo de ar con potência máx. 0.20m3/min
Consumo de ar na operação no-load 0.22m3/min
Definir ocioso lubrificador 1 gotas/min
Velocidade em vazío 80‘000min-1
Nível de pressão sonora
EN ISO 15744 81dB(A), K=3dB(A)
Nível de potência sonora
EN ISO 15744 92dB(A), K=3dB(A)
Vibração EN ISO 28927-12 1.69m/s2, K=0.66m/s2
Qualidade do ar DIN ISO 8573-1 2/4/4
Peso 0.160kg
Mangueira de ar flexívle dentro Ø 5mm / 3/16“
2.4 condições de oPerAção
Gama de temperaturas em operação: 0 a + 40 ° C
Máxima humidade relativa do ar: 95% a + 10 ° C sem
condensação
3. utIlIzação/operação
3.1 ferrAmentAs
Montar só ferramentas limpas!
18
Portugúes Español Italiano English Français DeutschPortugúes

3.1.1 montAgem/mudAnçA de ferrAmentA
Segure fuso com retenção de pinos e afrouxar ou apertar
a porca de união com chave. Deixar funcionar em vazio
um mínimo de 30 s.
3.2 indicAções PArA otrABAlho
Para se obter um resultado óptimo, mover a peça ab-
rasiva regularmente de um lado para outro e com uma
pressão ligeira. Uma pressão excessiva diminui a capa-
cidade de trabalho da máquina e a duração de vida do
disco abrasivo.
4. ServIço/manutenção
4.1 mAnutenção PreVentiVA
Controlar o ralenti sem ferramenta montada, peri-
odicamente, e depois de cada manutenção. Mes-
mo que a máquina continue a trabalhar sem qual-
quer anomalia, é aconselhável que, após cada 300-400
horas de serviço, ou, pelo menos, uma vez por ano, um
profissional especializado desmonte, limpe o motor e ve-
rifique o desgaste das quatro corrediças.
19
Portugúes Español Italiano English Français DeutschPortugúes

Serien- und Chargen-nummer
© 30108300 A - 10/16
Änderungen vorbehalten!
Für künftige Verwendung aufbewahren!
Modifications réservées !
A lire et à conserver !
Subject to change!
Keep for further use!
Sono riservate le eventuali modifiche!
Conservare per la futura consultazione!
¡Salvo modificaciones!
¡Guardar esta documentación para un uso futuro!
Sujeito a modificações!
Para ler e conservar!
OTTO SUHNER AG
CH-5201 Brugg
Phone [phone]
Fax [phone]
http:// www.suhner.com
mailto [e-mail]
englISh
françaIS
portugúeS
eSpañol
ItalIano
deutSch
OTTO SUHNER GmbH
D-79701 Bad Säckingen
Phone [phone]
Fax [phone]
http:// www.suhner.com
mailto [e-mail]
