SUHNER ABRASIVE LLC 23-TOP User manual

Dossier technique
traDuction Du «original-BetrieBsanleitung»
technical Document
translations of the «original-BetrieBsanleitung»
manuale tecnico
traDuzione Delle «original-BetrieBsanleitung»
Documentación técnica
traDucción Del «original-BetrieBsanleitung»
manual De instruções
traDução Do «original-BetrieBsanleitung»
English
Français
PortugúEs
EsPañol
italiano
original-BetrieBsanleitung
DEutsch
LLC 23-TOP

English

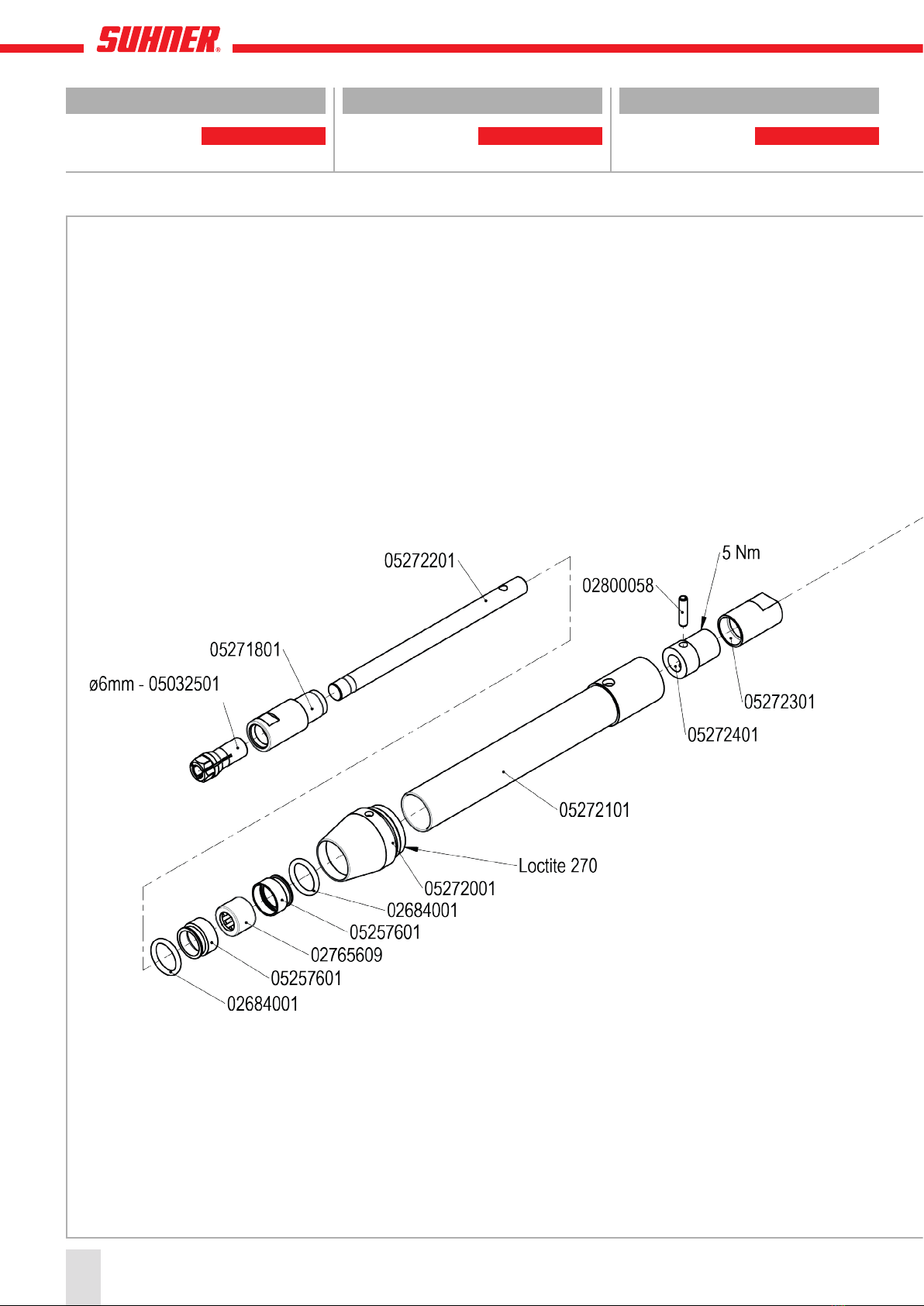

sparE parts
Français
Pièces de rechange
Deutsch
ersatzteile
22

Portugúes
Peças de rePosição
Español
REfaccionEs
ItalIano
PezzI dI rIcambIo
3

SymbolS
EngliSh
Attention!
Make sure to read!
This information is very important
for ensuring correct operation of
the product. Failure to observe this
information can result in a defect.
Note on safety / Warning
This information serves to achieve
safe operation. Failure to observe
this information may compromise
the operator‘s safety.
Information
This information serves for a good
understanding of the operation of
the product, thereby permitting full
exploitation of the operational po-
tential of the product.
Technical Document
Read the technical document prior
to commissioning.
Safety glasses and ear protection
Wear safety glasses and ear pro-
tection.
Compressed air
Before any work is carried out on
the machine disconnect the com-
pressed air supply.
Français
symboles
Attention !
A lire impérativement!
Cette information est très impor-
tante pour la garantie de fonc-
tionnement du produit. La non
observation peut entraîner une
défectuosité.
Indication relative à la sécurité /
Avertissement
Cette information sert à permettre
une utilisation sûre. En cas de non
observation, la sécurité de l’utilisa-
teur n’est pas garantie.
Information
Cette information sert à la com-
préhension du fonctionnement du
produit. Par cela, la pleine capa-
cité de fonctionnement du produit
pourra être exploitée.
Dossier technique
Lire le dossier technique avant la
mise en service.
Lunettes de protection et protec-
tion de l’ouïle
Porter des lunettes de protection et
une protection de l’ouïe.
Alimenttion en air comprimé
Avant chaque utilisation de la ma-
chine interrompre l‘alimentation en
air comprimé.
Deutsch
symbole
Achtung!
Unbedingt lesen!
Diese Information ist sehr wichtig
für die Funktionsgewährleistung
des Produktes. Bei Nichtbeachten
kann ein Defekt die Folge sein.
Sicherheitshinweis / Warnung
Diese Information dient zum Erlan-
gen eines sicheren Betriebes. Bei
Nichtbeachten ist die Sicherheit für
den Bediener nicht gewährleistet.
Information
Diese Information dient zum gu-
ten Verständnis der Funktion des
Produktes. Dadurch lässt sich die
volle Leistungsfähigkeit des Pro-
duktes ausschöpfen.
Betriebsanleitung
Vor Inbetriebnahme des Produktes
Betriebsanleitung lesen.
Schutzbrille und Gehörschutz
Schutzbrille und Gehörschutz tra-
gen.
Druckluftversorgung
Vor jedem Arbeiten an der Maschi-
ne Druckluftversorgung unterbre-
chen.
4

Portugúes
símbolos
Atenção!
A ler impreterivelmente!
Esta informação é extremamente impor-
tante para a garantia de funcionamento
do produto. A sua não observância pode
ocasionar uma avaria.
Indicações relativas à Segurança / Aviso
Esta informação serve para alcançar
uma operação segura. A sua não obser-
vância pode comprometer a segurança
do operador.
Informação
Esta informação permite a boa com-
preensão do funcionamento do produto
de modo a que se possa explorar à sua
plena capacidade de funcionamento.
Manual de Instruções
Ler o manual de Instruções antes de pro-
ceder ao arranque inicial.
Protecção visual e acústica
Usar óculos e dispositivos de protecção
acústica.
Alimentação de ar comprimido
Antes de qualiquer trabalho a executar
na máquina, cortar a alimentação de ar
comprimido.
Español
símbolos
¡Atención!
¡Léase imprescindiblemente!
Esta información es muy importante para
garantizar el funcionamiento del produc-
to. Si no se tiene en cuenta se pueden
producir defectos o averías.
Indicación relativa a la seguridad / Ad-
vertenica
Esta información es muy importante
para garantizar un uso seguro del pro-
ducto. Si se ignora, no está garantizada
la seguridad del usuario.
Información
Esta información sirve para comprender
el funcionamiento del producto. Ello per-
mite aprovechar al máximo sus presta-
ciones.
Documentación técnica
Leer la documentación técnica antes de
poner en servicio el producto.
Protección visual y acústica
Usar gafas y protección acústica.
Suministro de aire comprimido
Antes de ejecutar cualquier trabajo en
la máquina, interrumpir el suministro de
aire comprimido.
ItalIano
sImbolI
Attenzione!
Da leggere assolutamente!
Questa informazione è molto importante
per il mantenimento della funzionalità del
prodotto. In caso di non osservanza pos-
sono prodursi dei difetti.
Indicazione relativa alla sicurezza / Av-
vertimento
Questa informazione serve al raggi-
ungimento di un esercizio sicuro. In
caso di inosservanza, la sicurezza
dell‘utilizzatore non è garantita.
Informazione
Questa informazione serve ad una cor-
retta comprensione delle funzioni del
prodotto. In questo modo è possibile
sfruttare pienamente le potenzialità del
prodotto.
Manuale tecnico
Prima della messa in funzione del pro-
dotto, leggere il manuale tecnico.
Occhiali di protezione e protezione
dell‘udito
Portare gli occhiali di protezione e la pro-
tezione dell‘udito.
Alimentazione dell‘aria compressa
Prima di ogni lavoro sulla macchina,
deve essere interrotta l‘alimentazione
d‘aria compressa
5

English
ContEnts
Page
1.1 General notes on safety .......12
1.2 Use of the machine for
pUrposes for which it is
intended ..................................12
1.3 incorrect Use .........................12
1.4 ec declaration of conformity
................................................12
2.1 prior to takinG the machine into
service ....................................12
2.2 takinG the machine into service
................................................12
2.3 ratinG data..............................12
2.4 operatinG conditions .............12
3.1 tools.......................................12
3.2 workinG instrUctions.............12
4.1 preventive maintenance..........13
Table des maTières
Français
Page
1.1 instrUctions Générales de
sécUrité...................................10
1.2 Utilisation conforme àla desti-
nation ......................................10
1.3 Utilisation contraire àla desti-
nation ......................................10
1.4 déclaration de conformité ce
................................................10
2.1 avant la mise en service .........10
2.2 mise en service .......................10
2.3 performances.........................10
2.4 conditions d’exploitation .......10
3.1 oUtils .....................................10
3.2 indications de travail ..............10
4.1 maintenance préventive..........11
Deutsch
InhaltsverzeIchnIs
Seite
1.1 allGemeiner sicherheitstech-
nischer hinweis.........................8
1.2 BestimmUnGsGemässe
verwendUnG..............................8
1.3 nicht BestimmUnGsGemässe
verwendUnG..............................8
1.4 eG-konformitätserklärUnG
(oriGinal)..................................8
2.1 vor der inBetrieBnahme............8
2.2 inBetrieBnahme..........................8
2.3 leistUnGsdaten .........................8
2.4 BetrieBsBedinGUnGen................8
3.1 werkzeUGe................................8
3.2 arBeitshinweise.........................8
4.1 vorBeUGende instandhaltUnG...9
6

Índice
Portugúes
1.1 indicações Gerais soBre a
técnica de seGUrança .............18
1.2 Utilização correcta para os fins
previstos.................................18
1.3 Utilização incorrecta.............18
1.4 declaração ce de conformida-
de ............................................18
2.1 antes do arranqUe inicial ......18
2.2 arranqUe inicial......................18
2.3 características técnicas........18
2.4 condições de operação..........18
3.1 ferramentas .........................18
3.2 indicações para otraBalho ....18
4.1 manUtenção preventiva ..........19
Índice
español
1.1 indicación General relativa a
seGUridad ................................16
1.2 Uso conforme al pre-visto.....16
1.3 Uso no conforme al previsto.16
1.4 declaración de conformidad
ce...........................................16
2.1 antes de la pUesta en servicio16
2.2 pUesta en servicio ..................16
2.3 datos de rendimiento..............16
2.4 condiciones de Uso ................16
3.1 Útiles ......................................16
3.2 instrUcciones de traBajo .......16
4.1 mantenimiento preventivo ......17
IndIce
ItalIano
1.1 informazioni Generali sUlla
sicUrezza.................................14
1.2 impieGo conforme della
macchina .................................14
1.3 impieGo non conforme ...........14
1.4 dichiarazione di conformità ce
................................................14
2.1 prima della messa in sevicio ...14
2.2 messa in servicio ....................14
2.3 dati sUlle prestazioni .............14
2.4 condizioni di impieGo ...............14
3.1 Utensili ...................................14
3.2 modalità di lavaro ..................14
4.1 manUtenzione preventiva........15
Página Página
Pagina
7

1.1 Allgemeiner sicherheitstechnischer hin-
weis
Diese Betriebsanleitung gilt für die Maschine LLC 23-TOP.
Nur qualifiziertes Personal darf die Maschine
handhaben.
1.2 Bestimmungsgemässe Verwendung
Die Maschine ist bestimmt zum Schleifen, Fräsen und
Entgraten von Metall, Stein und Kunststoff mit Frässtiften
und Schleifkörpern. Die Maschine ist ausschliesslich für
die 2-Hand-Anwendung vorgesehen.
1.3 nicht Bestimmungsgemässe Verwendung
Alle andern als unter Pkt. 1.2 beschriebenen Ver-
wendungen gelten als nicht bestimmungsgemäs-
se Verwendung und sind deshalb nicht zulässig.
1.4 eg-KonformitätserKlärung (originAl)
Otto Suhner AG, Industriestrasse 10, CH-5242 Lupfig
erklärt hiermit in alleiniger Verantwortung, dass das Pro-
dukt mit der Serien- oder Chargen-Nr. (siehe Rückseite)
den Anforderungen der Richtlinie 2006/42/EG entspricht.
Angewandte Normen: EN ISO 12100, EN ISO 11148. Do-
kumentbevollmächtigter: M. Voyame. CH-Lupfig, 12/2017
M. Voyame/Divisionsleiter
2. InbetrIebnahme
2.1 Vor der inBetrieBnAhme
Geölte Druckluft wird empfohlen (siehe auch Luft-
qualität unter Pkt. 2.3).
Länderspezifische Vorschriften sind zu beachten.
2.2 inBetrieBnAhme

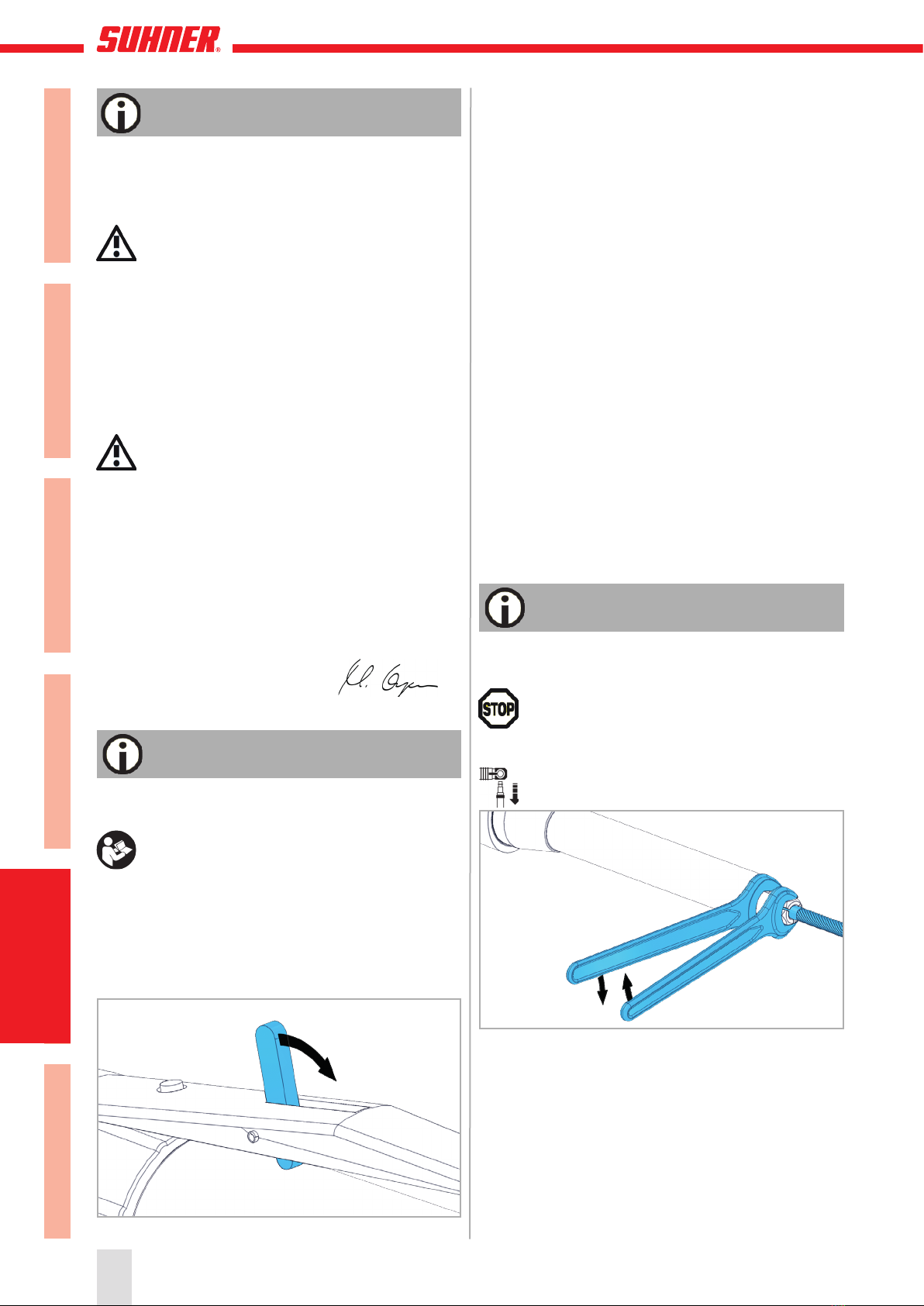

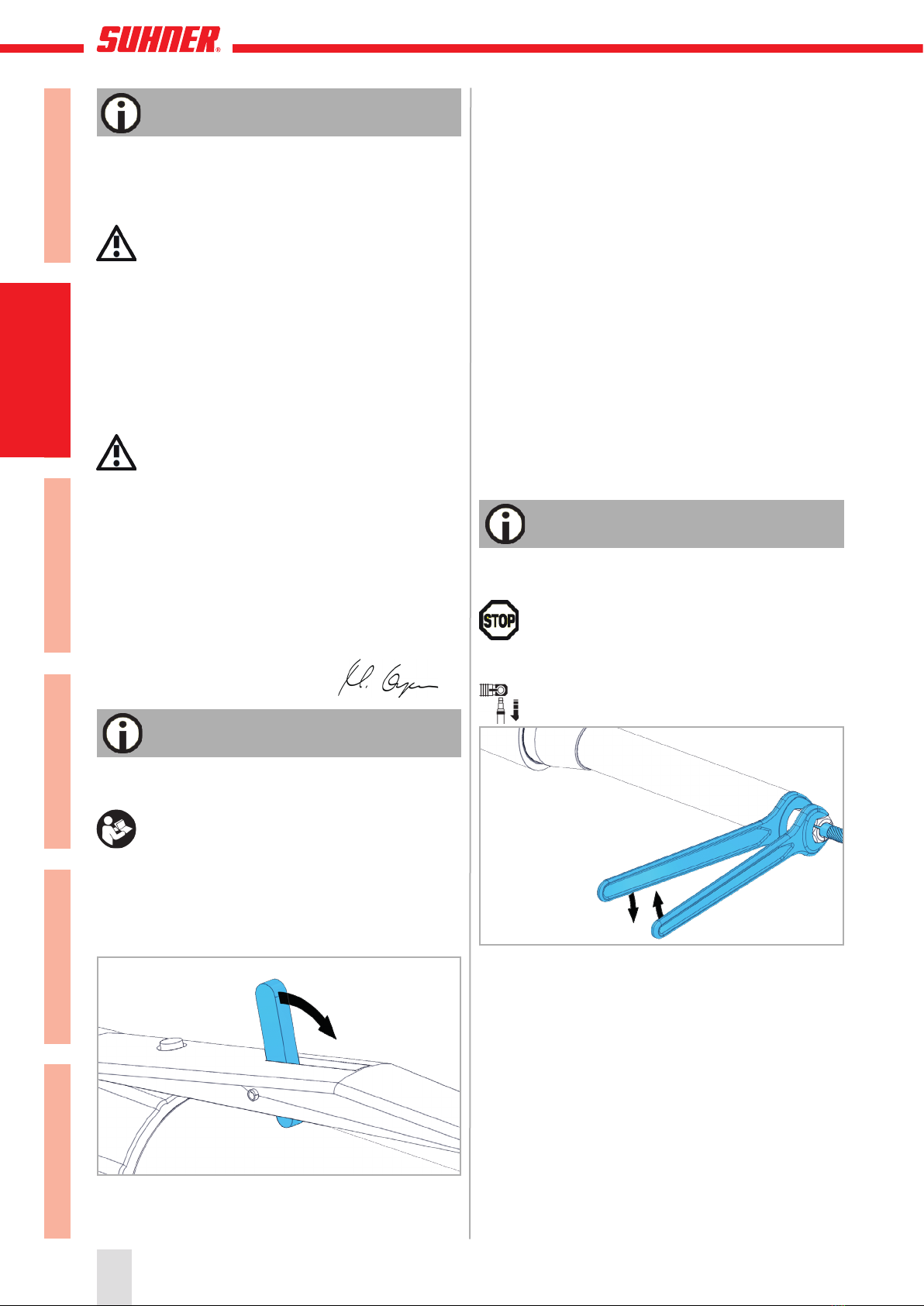

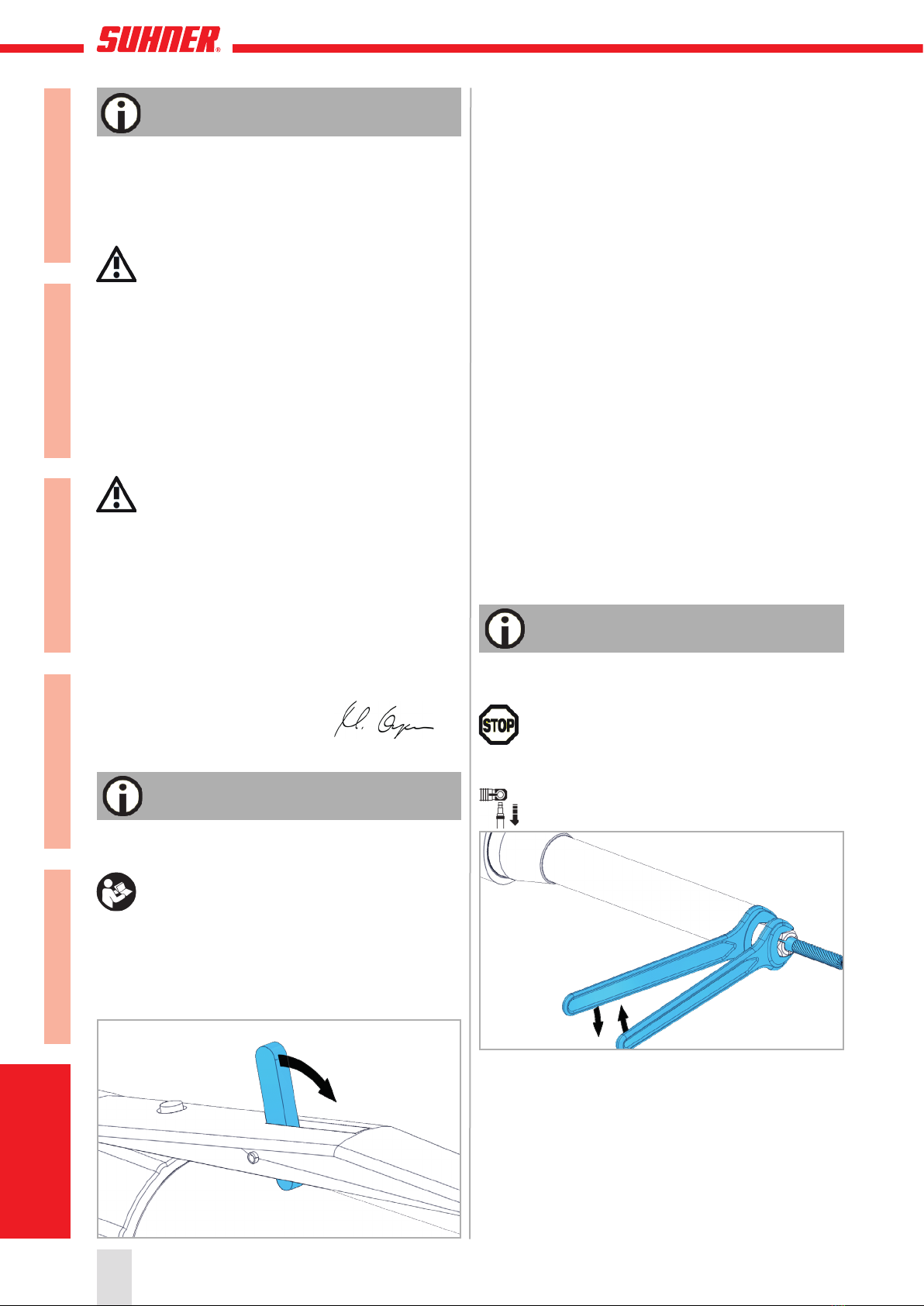

2.2.1 einschAlten/AusschAlten
Sperre nach vorne kippen und Hebel auf Kunststoffhülle
drücken. Durch Loslassen des Habels stellt die Maschine
ab.
1. SIcherheItShInweIS
2.3 leistungsdAten
Druck max. 6.3bar
Leistung 330W
Luftverbrauch bei max. Leistung 0.65m3/min
Luftverbrauch im Leerlauf 0.79m3/min
Leerlaufdrehzahl 24‘000min-1
Einstellung Öler im Leerlauf 3-4 Tropfen/min
Schalldruckpegel ISO 15744 82dB(A), K=3dB(A)
Schallleistungspegel EN ISO 15744 93dB(A), K=3dB(A)
Vibration EN ISO 28927-12 2.7m/s2, K=1.0m/s2
Luftqualität DIN ISO 8573-1 3/4/4
Gewicht 0.810kg
2.4 BetrieBsBedingungen
Temperaturbereich Betrieb: 0 bis +40°C
Relative Luftfeuchtigkeit: 95 % bei +10°C nicht konden-
siert
3. handhabung / betrIeb
3.1 werKzeuge
Nur saubere Werkzeuge montieren!
3.1.1 wechsel/montAge des werKzeuges
Spindel an der Schlüsselfläche mit Einmaulschlüssel
festhalten und Spannzange mit Einmaulschlüssel lösen/
festziehen. Probelauf min. 30 Sekunden ohne Belastung
durchführen.
3.2 ArBeitshinweise
Bei Druckluftausfall ist der Ventilhebel loszulassen! Um
ein optimales Schleifergebnis zu erreichen, Schleifkörper
mit leichtem Druck gleichmässig hin und her bewegen.
Zu starker Schleifdruck verringert die Leistungsfähigkeit
der Maschine und die Lebensdauer des Schleifkörpers.
8
Portugúes Español Italiano English Français DeutschDeutsch

4.1 VorBeugende instAndhAltung
Leerlaufdrehzahl periodisch und nach jeder War-
tung kontrollieren. Selbst wenn die Maschine noch
einwandfrei arbeitet, sollte durch eine Fachperson
periodisch nach ca. 300-400 Arbeitsstunden, jedoch
mindestens einmal jährlich der Motor ausgebaut, gereini-
gt und die vier Schieber auf Abnützung geprüft werden.
4.1.1 ersetzen des ABluftschlAuches
Abluftschlauch vom Drehring demontieren und ersetzen.
4.1.2 ersetzen des zuluftschlAuches
Abluftschlauch entfernen (siehe Pkt. 4.1.1).
Schlauchklemme lösen und Zuluftschlauch vom An-
schlussnippel ziehen.
4. InStandhaltung/wartung
9
Portugúes Español Italiano English Français DeutschDeutsch

1. IndIcatIon relatIve à
SécurIté
1.1 instructions générAles de sécurité
Ce dossier technique est valable pour la machine LLC 23-
TO P.
Seul le personnel qualifié peut opérer sur la ma-
chine.
1.2 utilisAtion conforme àlA destinAtion
La machine est destinée au meulage, au fraisage et à
l’ébavurage du métal, de la pierre et du plastique à l’aide
de fraises sur tige et de têtes de meulage. La machine est
prévue exclusivement pour un usage à deux mains.
1.3 utilisAtion contrAire àlA destinAtion
Toutes les applications autres que celles décrites
au point 1.2 sont à considérer comme contraires à
la destination et ne sont donc pas admissibles.
1.4 déclArAtion de conformité ce
Otto Suhner AG, Industriestrasse 10, CH-5242 Lupfig dé-
clare par la présente, sous sa seule responsabilité, que le
produit portant le numéro de série ou de lot (voir verso)
est conforme aux exigences des directives 2006/42/EG.
Normes appliquées : EN ISO 12100, EN ISO 11148. Fondé
de pouvoir : M. Voyame. CH-Lupfig, 12/2017
M. Voyame/Chef de division
2. mISe en ServIce
2.1 AVAnt lA mise en serVice
Air comprimé huilé est recommandé (voir égale-
ment qualité de l’air au point 2.3).
Respecter les prescriptions spécifiques au pays.
2.2 mise en serVice
2.2.1 enclenchement/ Déclenchement
Faire basculer le dispositif de verrouillage vers l’avant et
appuyez le levier sur l’enveloppe en plastique. La ma-
chine s’arrête quand on relâche le levier.
2.3 PerformAnces
Pression max. 6.3bar
Puissance 330W
Consommation d‘air à puisasance max. 0.65m3/min
Consommation d‘air au jeu mort 0.79m3/min
Vitesse à vide 24’000min-1
Réglage graisseur ralenti 3-4 gouttes/min
Niveau de pression acoustique
EN ISO 15744 82dB(A), K=3dB(A)
Niveau de puissance acoustique
EN ISO 15744 93dB(A), K=3dB(A)
Vibration EN ISO 28927-12 2.7m/s2, K=1.0m/s2
Luftqualität DIN ISO 8573-1 3/4/4
Poids 0.810kg
2.4 conditions d’exPloitAtion
Plage de températres en exploitation: 0 à +40°C
Humidité de l‘air relative: 95% à +10°C sans condensation
3. utIlISatIon/exploItatIon
3.1 outils
Ne monter que des outils propres !
3.1.1 chAngement/montAge de l’outillAge
Maintenir la broche par le méplat avec une clé plate et
libérer/verrouiller la pince de serrage avec une clé plate.
Effectuer une marche d’essai de min. 30 secondes à vide.
3.2 indicAtions de trAVAil
En cas d’interruption de l’alimentation en air comprimé,
relâcher le levier de soupape ! Afin d’obtenir un polissage
optimal, déplacer le corps de polissage en mouvement
de va et vient en maintenant une légère pression d’appui.
Une pression d’appui trop élevée diminue la capacité de
performance de la machine et la durée de vie de l’outil de
polissage.
10
Portugúes Español Italiano English Français DeutschFrançais

4.1 mAintenAnce PréVentiVe
Contrôler périodiquement la vitesse de rotation à
vide sans introduction d’outil de même qu’après
chaque opération de maintenance. Même si la
machine fonctionne encore parfaitement, un spécialiste
doit périodiquement (environ toutes les 300-400 heures
de service ou au moins une fois par an) démonter le mo-
teur, le nettoyer et contrôler l’usure des quatre vannes.
4.1.1 remPlAcement du tuyAu d’échAPPement d’Air
Démonter le tuyau d’évchappement d’air de la bague
rotative et le remplacer.
4.1.2 remPlAcement du tuyAu d’Amenée d’Air
Retirer le tuyau d’échappement d’air (voir point
4.1.1).
Desserrer le collier de serrage et retirer le tuyau d’amenée
d’air du raccord du branchement.
4. maIntenance/entretIen
11
Portugúes Español Italiano English Français DeutschFrançais

1.1 generAl notes on sAfety
This operation manual is applicable for the machine LLC
2 3 -T OP.
The machine may only be handled by personnel
who are qualified.
1.2 use of the mAchine for PurPoses for
which it is intended
The tool is designed for grinding, milling, and deburring
metal, stone, and plastic with burrs and abrasives. The
machine is designed exclusively for 2-hand use.
1.3 incorrect use
All uses other than those described under section
1.2 are regarded as incorrect use and are there-
fore not admissible.
1.4 ec declArAtion of conformity
Otto Suhner AG, Industriestrasse 10, CH-5242 Lupfig,
hereby declares under sole responsibility that the product
with the serial or batch no. (see reverse side) complies
with the requirements under the Directive 2006/42/EG.
Applied standards: EN ISO 12100, EN ISO 11148. Docu-
ment Agent: M. Voyame. CH-Lupfig, 12/2017
M. Voyame/Division manager
2. commISSIonIng
2.1 Prior to tAKing the mAchine into serVice
Oiled compressed air is recommended (see also
air quality under section 2.3).
Observe national regulations.
2.2 tAKing the mAchine into serVice
2.2.1 turn on/turn off
Tilt lock forward and press lever on plastic sleeve. Releas-
ing the lever switches the machine OFF.
1. noteS on Safety
2.3 rAting dAtA
Pressure max. 6.3bar
Power output 330W
Air consumption full load 0.65m3/min
Air consumption at idling 0.79m3/min
Setting oiler idle 3-4 drops/min
No-load speed 24’000min-1
Sound pressure level EN ISO 15744 82dB(A), K=3dB(A)
Sound power level EN ISO 15744 93dB(A), K=3dB(A)
Vibration EN ISO 28927-12 2.7m/s2, K=1.0m/s2
Air quality DIN ISO 8573-1 3/4/4
Weight 0.810kg
2.4 oPerAting conditions
Temperature range during operation: 0 to +40°C
Relative air humidity: 95% at +10°C not condensed
3. handlIng/operatIon
3.1 tools
Use only clean tools!
3.1.1 chAnging/fitting the tool
Hold spindle by wrench flats with open end wrench and
release/tighten down collet chuck with open end wrench.
Perform a trial run a minimum over a period of 30 seconds
without load.
3.2 worKing instructions
On failure of the compressed air release the valve lever!
To achieve an optimum grinding result, move grinding
wheel uniformly back and forth with light pressure. Exces-
sive pressure lessens the working capability of the ma-
chine, as well as the life of the grinding wheel.
12
Portugúes Español Italiano English Français DeutschEnglish

4.1 PreVentiVe mAintenAnce
Without a tool clamped in check no-load speed
periodically and after each maintenance. Even if
the machine still operates perfectly, the motor
should be removed, cleaned and the four slides checked
for wear by a specialist after approx. 300 to 400 operating
hours.

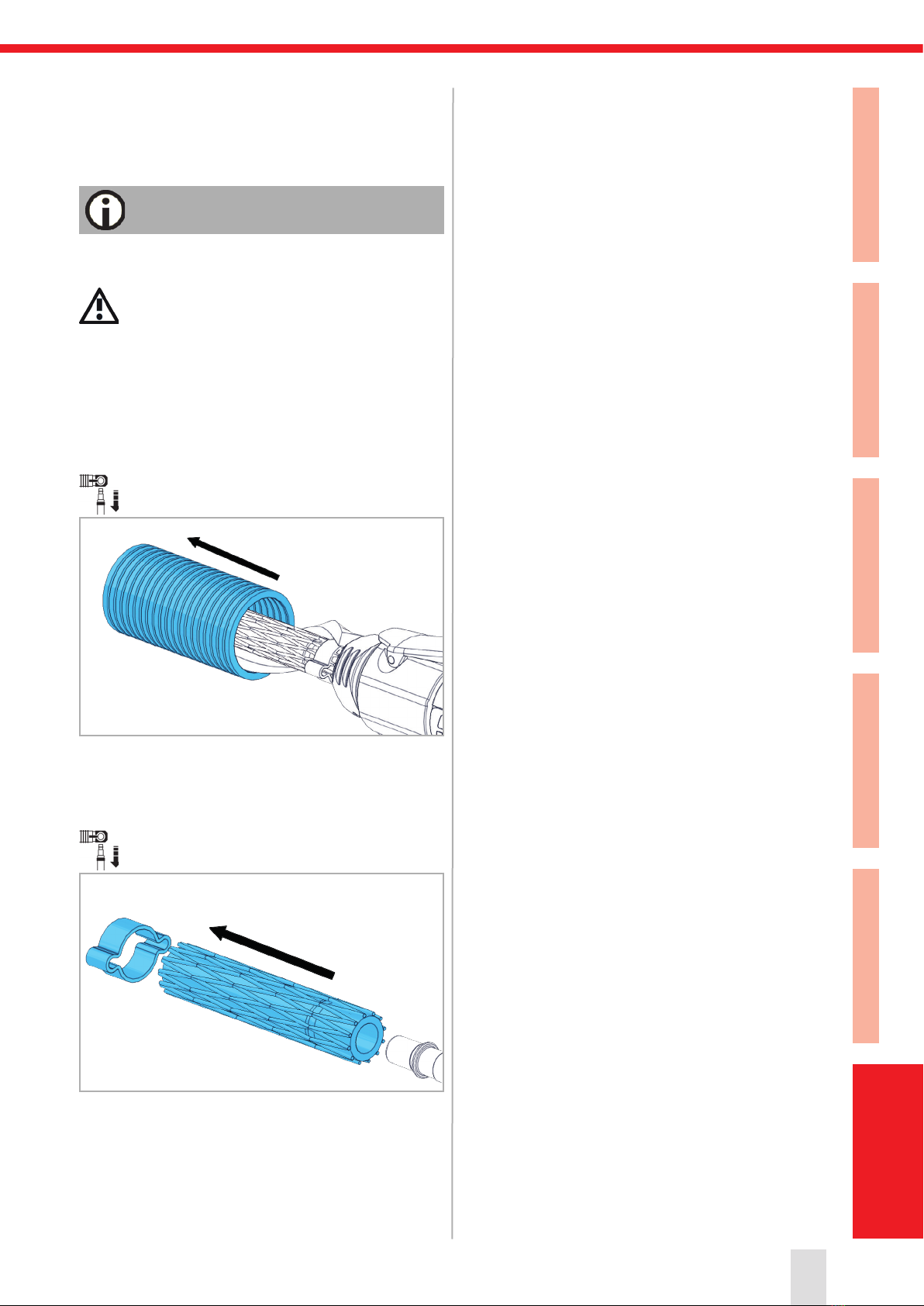

4.1.1 rePlAcement of the exhAust Air hose
Detach the exhaust air hose from the swivel ring, and re-
place it.
4.1.2 rePlAcement of the suPPly hose
Remove the exhaust air hose (see 4.1.1).
Detach the hose clamp, and pull the supply hose off the
connection nipple.
4. ServIce/maIntenance
13
Portugúes Español Italiano English Français DeutschEnglish

1.1 informAzioni generAli sullA sicurezzA
Questo manuale tecnico si riferisce alla seguente macchi-
na LLC 23-TOP.
È autorizzato a manipolare la macchina esclusiva-
mente personale qualificato.
1.2 imPiego conforme dellA mAcchinA
La macchina è destinata alla levigatura, alla fresatura e
alla sbavatura di metallo, pietra e plastica con fragole e
abrasivi. La macchina è destinata esclusivamente per un
impiego a 2 mani.
1.3 imPiego non conforme
Tutti gli ulteriori impieghi, non indicati al prece-
dente punto 1.2 sono da considerare come non
conformi alle prescrizioni e sono pertanto vietati.
1.4 dichiArAzione di conformità ce
Con la presente, la Otto Suhner AG, Industriestrasse 10,
CH-5242 Lupfig dichiara sotto la propria esclusiva re-
sponsabilità che il prodotto contrassegnato con il numero
di serie o con il numero di lotto (vedi retro) è conforme alle
specifiche delle direttive 2006/42/EG. Norme applicate:
EN ISO 12100, EN ISO 11148. Responsabile della docu-
mentazione: M. Voyame. CH-Lupfig, 12/2017
M. Voyame/Presidente di divisione
2. meSSa In ServIzIo
2.1 PrimA dellA messA in seVicio
Si raccomanda aria compressa oleosa(vedi an-
che qualità dell‘aria al seguente punto 2.3).
Sono da osservare le prescrizioni specifiche per
le diverse nazioni.
2.2 messA in serVicio
2.2.1 Accesione/sPegnimento
Ribaltare in avanti il bloccaggio e premere la leva contro
1. preScrIzIonI dI SIcurezza
la guaina in plastica. Rilasciando la leva la macchina si
spegne.
2.3 dAti sulle PrestAzioni
Pressione max. 6.3bar
Potenza 330W
Consumo d‘aria alla potenza max. 0.65m3/min
Consumo d‘aria in minimo 0.79m3/min
Impostazione oiler inattività 3-4 gocce/min
Regime minimo 24‘000min-1
Emissione fonica EN ISO 15744 82dB(A), K=3dB(A)
Livello de potenza sonora
EN ISO 15744 93dB(A), K=3dB(A)
Vibrazione EN ISO 28927-12 2.7m/s2, K=1.0m/s2
Qualità dell‘aria DIN ISO 8573-1 3/4/4
Peso 0.810kg
2.4 condizioni di imPiego
Temperatura d‘esercizio: 0 a + 40 ° C
Umidità relativa: 95% a + 10 ° C senza condensa
00
3. manIpolazIone/ImpIego
3.1 utensili
Montare esclusivamente utensili puliti!
3.1.1 sostituzione/montAggio dell‘utensile
Trattenere il bobina sulla superficie della chiave mediante
la chiave monoforo ed allentare/stringere la pinza di ser-
raggio con la chiave monoforo. Seguire una prova di fun-
zionamento senza carico almeno per 30 secondi.
3.2 modAlità di lAVAro
In caso di caduta della pressione, l‘impugnatura della val-
vola deve essere rilasciata! Al fine di ottenere un risultato
di lavoro ottimale, muovere il corpo abrasivo con una leg-
gera pressione in avanti e indietro. Una pressione ecces-
siva diminuisce l‘efficienza della macchina e la durata di
vita del corpo abrasivo.
14
Portugúes Español Italiano English Français DeutschItaliano

4.1 mAnutenzione PreVentiVA
Controllare periodicamente e dopo ogni lavoro di
manutenzione il regime minimo senza inserire
utensili. Anche se la macchina funziona ancora in
modo perfetto, periodicamente ogni 300-400 ore circa di
esercizio, o comunque almeno una volta all’anno, un es-
perto deve smontare e pulire il motore e controllare se le
quattro guide scorrevoli sono usurate.
4.1.1 sostituzione del tuBo di AlimentAzione dell‘AriA
Smontare il tubo di espulsione dell‘aria di scarico
dall‘anello rotante e sostituirlo.
4.1.2 sostituzione del tuBo di AlimentAzione dell‘AriA
Togliere il flessibile per l’aria di scarico (vedere
punto 4.1.1).
Staccare la cravatta fermatubi e sfilare il tubo di alimenta-
zione dell‘aria di alimentazione dal raccordo filettato.
4. ServIzIo/manutenzIone
15
Portugúes Español Italiano English Français DeutschItaliano

1.1 indicAción generAl relAtiVA AseguridAd
La presente documentación técnica es válida para la
siguiente máquina LLC 23-TOP.
La máquina debe ser manejada únicamente por
personal cualificado.
1.2 uso conforme Al Pre-Visto
Esta máquina está diseñada para el rectificado, fresado
y desbarbado de metales, piedra y plásticos con fresas
y cuerpos abrasivos. La máquina ha sido exclusivamente
concebida para utilización a dos manos.
1.3 uso no conforme Al PreVisto
Todo uso distinto a lo descrito en el punto 1.2 se
considera no conforme al previsto, por lo que no
está permitido.
1.4 declArAción de conformidAd ce
Otto Suhner AG, Industriestrasse 10, CH-5242 Lupfig
declara bajo su única responsabilidad que el producto
con el Nº de serie o Nº de lote (véase la parte posteri-
or) se halla en conformidad con la Directiva 2006/42/EG.
Normas técnicas armonizadas: EN ISO 12100, EN ISO
11148. Representante autorizado: M. Voyame. CH-Lupfig,
12/2017.
M. Voyame/Director da División
2. pueSta en ServIcIo
2.1 Antes de lA PuestA en serVicio
Se recomienda aire comprimido lubricado (ver
también la calidad del aire en el Punto 2.3).
Observar las disposiciones legales específicas
del país.
2.2 PuestA en serVicio
2.2.1 conectAr/desconectAr
El bloqueo se debe inclinar hacia delante y presionar la
1. IndIcacIoneS relatIvaS a
SegurIdad
palanca contra la cubierta de plástico. Soltando la palan-
ca se detiene la máquina.
2.3 dAtos de rendimiento
Presión max. 6.3bar
Potencia 330W
Consumo de aire con potencia máxima 0.65m3/min
Consumo de ar na operação no-load 0.79m3/min
Ajuste de ralentí con engrasador 3-4 gotas/min
Velocidad en vacio 24‘000min-1
Nivel de presión sonora
EN ISO 15744 82dB(A), K=3dB(A)
Nivel de potencia acústica
EN ISO 15744 93dB(A), K=3dB(A)
Vibracíon EN ISO 28927-12 2.7m/s2, K=1.0m/s2
Calidad del aire DIN ISO 8573-1 3/4/4
Peso 0.810kg
2.4 condiciones de uso
Gama de temperaturas en servicio: 0 a 40 ° C
Humedad relativa del aire: 95% a + 10 ° C sin conden-
sación
3. manejo/operacIón
3.1 Útiles
¡Montar únicamente útiles limpios!
3.1.1 cAmBio/montAje del Útil
Retener el husillo por la superficie de aplicación de llave
con una llave de una boca y soltar/apretar la mordaza
con una llave de una boca. Realizar una prueba de fun-
cionamiento de unos 30 segundos sin carga.
3.2 instrucciones de trABAjo
¡En caso de falta de presión, soltar la palanca de accio-
namiento de la válvula! Para conseguir un resultado de
lijado óptimo, mover el cuerpo abrasivo uniformemente
en todas direcciones ejerciendo una ligera presión. Si se
16
Portugúes Español Italiano English Français DeutschEspnõl

ejerce una presión excesiva disminuyen el rendimiento de
la máquina y la duración del cuerpo abrasivo.
4. ServIço/manutenção
4.1 mAntenimiento PreVentiVo
Periódicamente y después de cada mantenimien-
to, controlar la velocidad en vacío, con la herra-
mienta desmontada. Incluso aunque la máquina
funcione perfectamente y sin problemas, se debe encar-
gar el desmontaje del motor, su limpieza y la comproba-
ción del desgaste del pasador a personal técnico especi-
alizado, cada 300-400 horas de trabajo aprox. o una vez
al año como mínimo.
4.1.1 suBstitución de lA mAnguerA de suministro
Desmonte la manguera de escape del anillo giratorio y
sustitúyala.
4.1.2 suBstitución de lA mAnguerA de suministro
Extraiga la manguera de escape (véase el punto
4.1.1).
Suelte la brida y saque la manguera de suministro del
empalme de conexión.
17
Portugúes Español Italiano English Français DeutschEspnõl

1.1 indicAções gerAis soBre AtécnicA de
segurAnçA
Este Manual de Instruções só é válido para a seguinte
máquina LLC 23-TOP.
Só pessoal qualificado deverá utilizá-las.
1.2 utilizAção correctA PArA os fins PreVi-
stos
A máquina destina-se a lixar, fresar e rebarbar metal, pe-
dra e plástico por meio de limas rotativas e outros ele-
mentos abrasivos. A máquina foi exclusivamente conce-
bida para ser utilizada com ambas as mãos.
1.3 utilizAção incorrectA
Qualquer outra utilização diferente das descritas
no ponto 1.2, será considerada como não apro-
priada e não será, portanto, permitida.
1.4 declArAção ce de conformidAde
Otto Suhner AG, Industriestrasse 10, CH-5242 Lupfig de-
clara, pela presente, sob sua exclusiva responsabilidade,
que o produto com os números de série e de lote indica-
dos (no verso), cumpre os requisitos das directivas eu-
ropeias 2006/42/EG. Normas aplicadas: EN ISO 12100,l
EN ISO 11148. Subscritor do documento: M. Voyame. CH-
Lupfig, 12/2017
M. Voyame/Gerente da Divisão
2. arranque InIcIal
2.1 Antes do ArrAnque iniciAl
Recomenda ar comprimido lubrificado (ver tam-
bém a qualidade do ar no Ponto 2.3).
Respeitar as normas nacionais e locais.
2.2 ArrAnque iniciAl
2.2.1 ligAr àcorrente/ desligAr dA corrente
1. IndIcacõeS Sobre
Seguranca
Inclinar o bloqueio para a frente e premir a alavanca no
invólucro de plástico. Através da libertação da alavanca,
a máquina pára.
2.3 cArActerísticAs técnicAs
Pressão max. 6.3bar
Potência 330W
Consumo de ar con potência máx. 0.65m3/min
Consumo de ar na operação no-load 0.79m3/min
Definir ocioso lubrificador 3-4 gotas/min
Velocidade em vazío 24‘000min-1
Nível de pressão sonora
EN ISO 15744 82dB(A), K=3dB(A)
Nível de potência sonora
EN ISO 15744 93dB(A), K=3dB(A)
Vibração EN ISO 28927-12 2.7m/s2, K=1.0m/s2
Qualidade do ar DIN ISO 8573-1 3/4/4
Oesi 0.810kg
2.4 condições de oPerAção
Gama de temperaturas em operação: 0 a + 40 ° C
Máxima humidade relativa do ar: 95% a + 10 ° C sem
condensação
3. utIlIzação/operação
3.1 ferrAmentAs
Montar só ferramentas limpas!
3.1.1 montAgem/mudAnçA de ferrAmentA
Imobilizar o fuso com a chave de boca simples na zona
para isso prevista e soltar/apertar a bucha de aperto com
a chave de boca simples. Deixar funcionar em vazio um
mínimo de 30 s.
3.2 indicAções PArA otrABAlho
Caso falte a pressão, soltar a alavanca de acionamento
da válvula! Para se obter um resultado óptimo, mover a
peça abrasiva regularmente de um lado para outro e com
18
Portugúes Español Italiano English Français DeutschPortugúes

uma pressão ligeira. Uma pressão excessiva diminui a
capacidade de trabalho da máquina e a duração de vida
do disco abrasivo.
4. ServIço/manutenção
4.1 mAnutenção PreVentiVA
Controlar o ralenti sem ferramenta montada, peri-
odicamente, e depois de cada manutenção. Mes-
mo que a máquina continue a trabalhar sem qual-
quer anomalia, é aconselhável que, após cada 300-400
horas de serviço, ou, pelo menos, uma vez por ano, um
profissional especializado desmonte, limpe o motor e ve-
rifique o desgaste das quatro corrediças.
4.1.1 suBstituição dA mAngueirA de AlimentAção
Desmontar a mangueira de escape de ar do anel rotativo
e substituí-la.
4.1.2 suBstituição dA mAngueirA de AlimentAção de Ar
Remover a mangueira de escape (ver ponto 4.1.1).
Soltar a abraçadeira da mangueira e puxar a mangueira
de alimentação de ar do bicos de ligação.
19
Portugúes Español Italiano English Français DeutschPortugúes

Serien- und Chargen-nummer
© 30120200 B - 07/18
Änderungen vorbehalten!
Für künftige Verwendung aufbewahren!
Modifications réservées !
A lire et à conserver !
Subject to change!
Keep for further use!
Sono riservate le eventuali modifiche!
Conservare per la futura consultazione!
¡Salvo modificaciones!
¡Guardar esta documentación para un uso futuro!
Sujeito a modificações!
Para ler e conservar!
OTTO SUHNER AG
CH-5201 Brugg
Phone [phone]
Fax [phone]
http:// www.suhner.com
mailto [e-mail]
englISh
françaIS
portugúeS
eSpañol
ItalIano
deutSch
OTTO SUHNER GmbH
D-79701 Bad Säckingen
Phone [phone]
Fax [phone]
http:// www.suhner.com
mailto [e-mail]
