SUHNER ABRASIVE LBC 16-TOP Technical manual

Dossier technique
traDuction Du «original-BetrieBsanleitung»
technical Document
translations of the «original-BetrieBsanleitung»
manuale tecnico
traDuzione Delle «original-BetrieBsanleitung»
Documentación técnica
traDucción Del «original-BetrieBsanleitung»
manual De instruções
traDução Do «original-BetrieBsanleitung»
English
Français
PortugúEs
EsPañol
italiano
original-BetrieBsanleitung
DEutsch
LBC 16-TOP

English

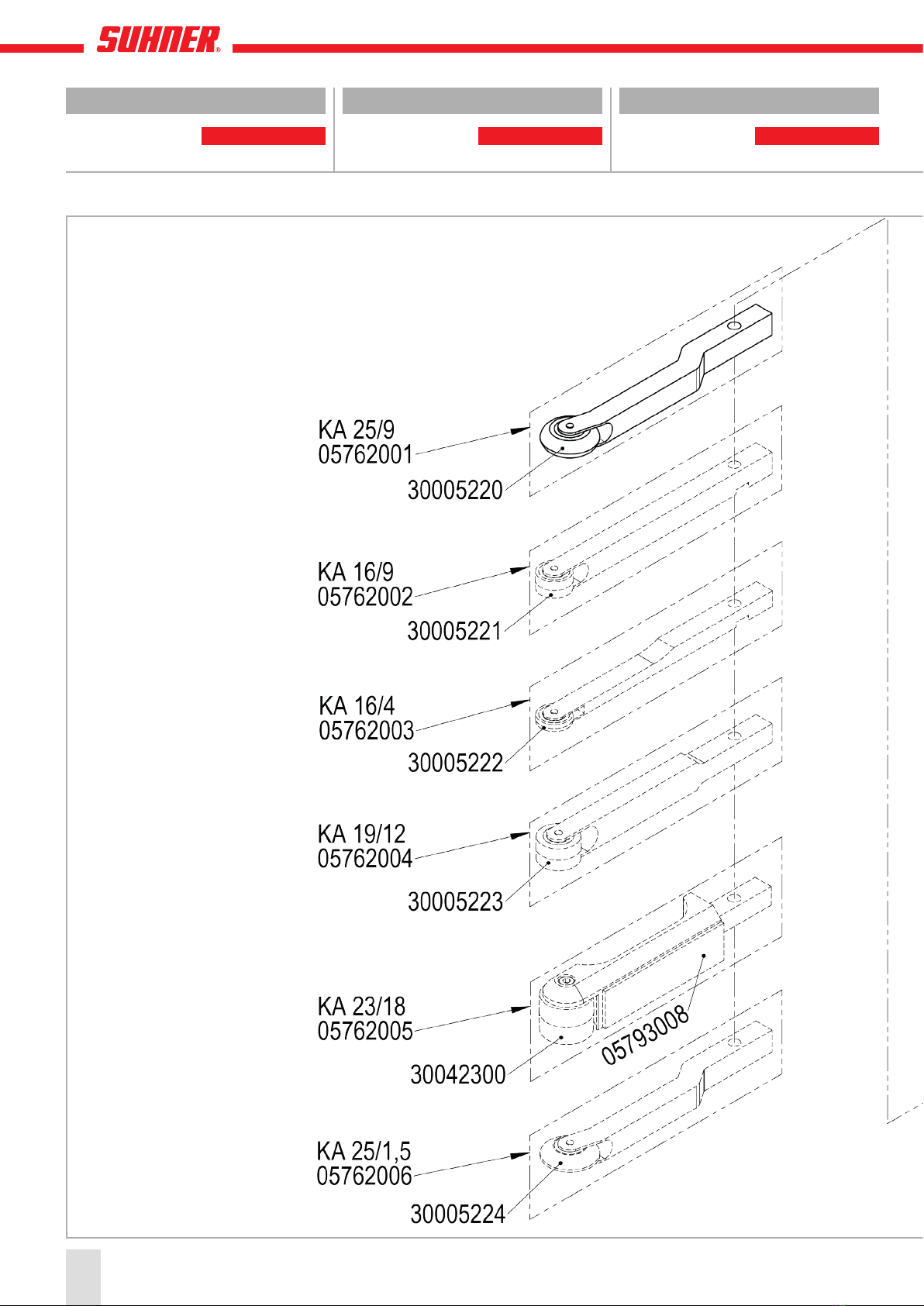

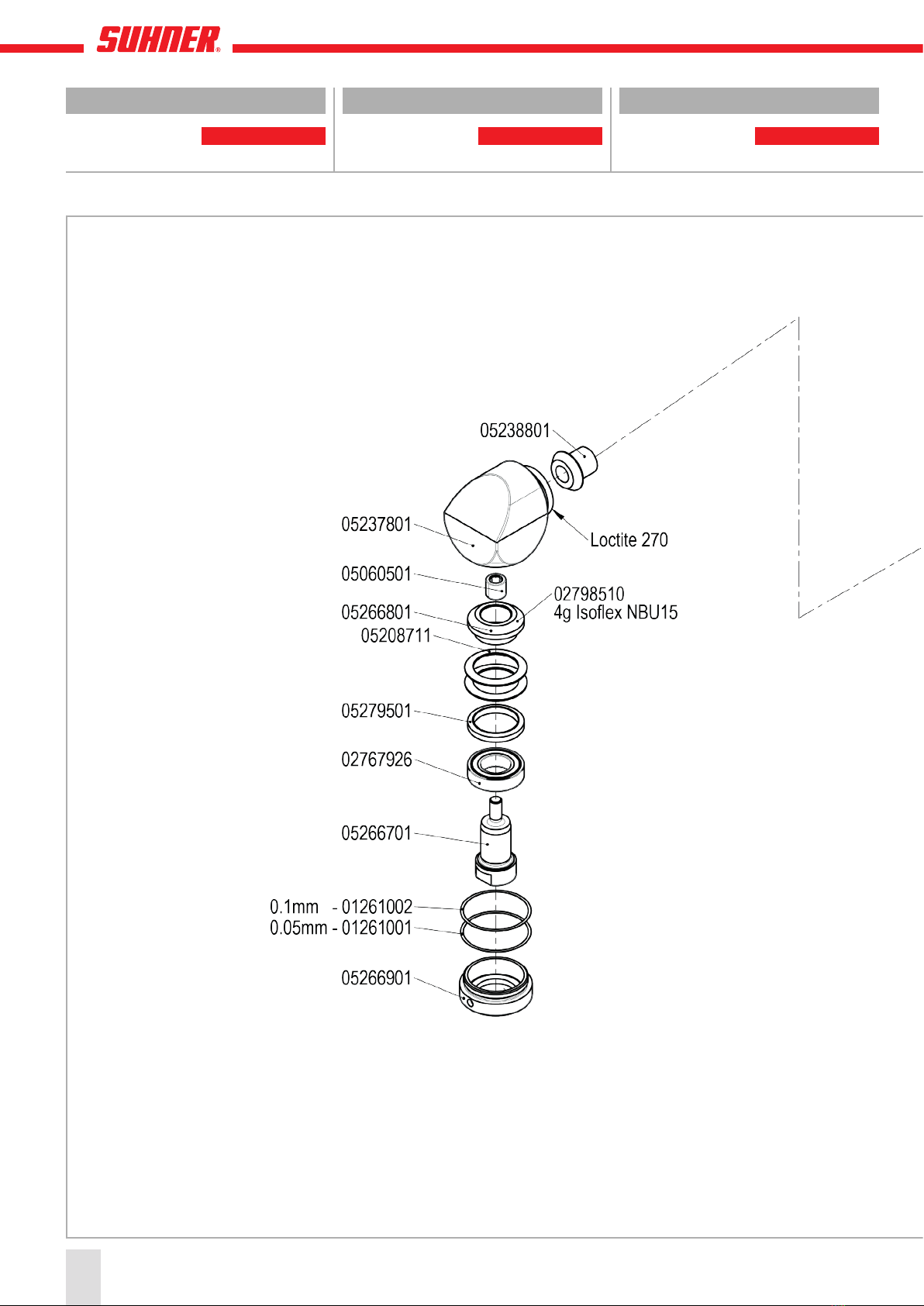

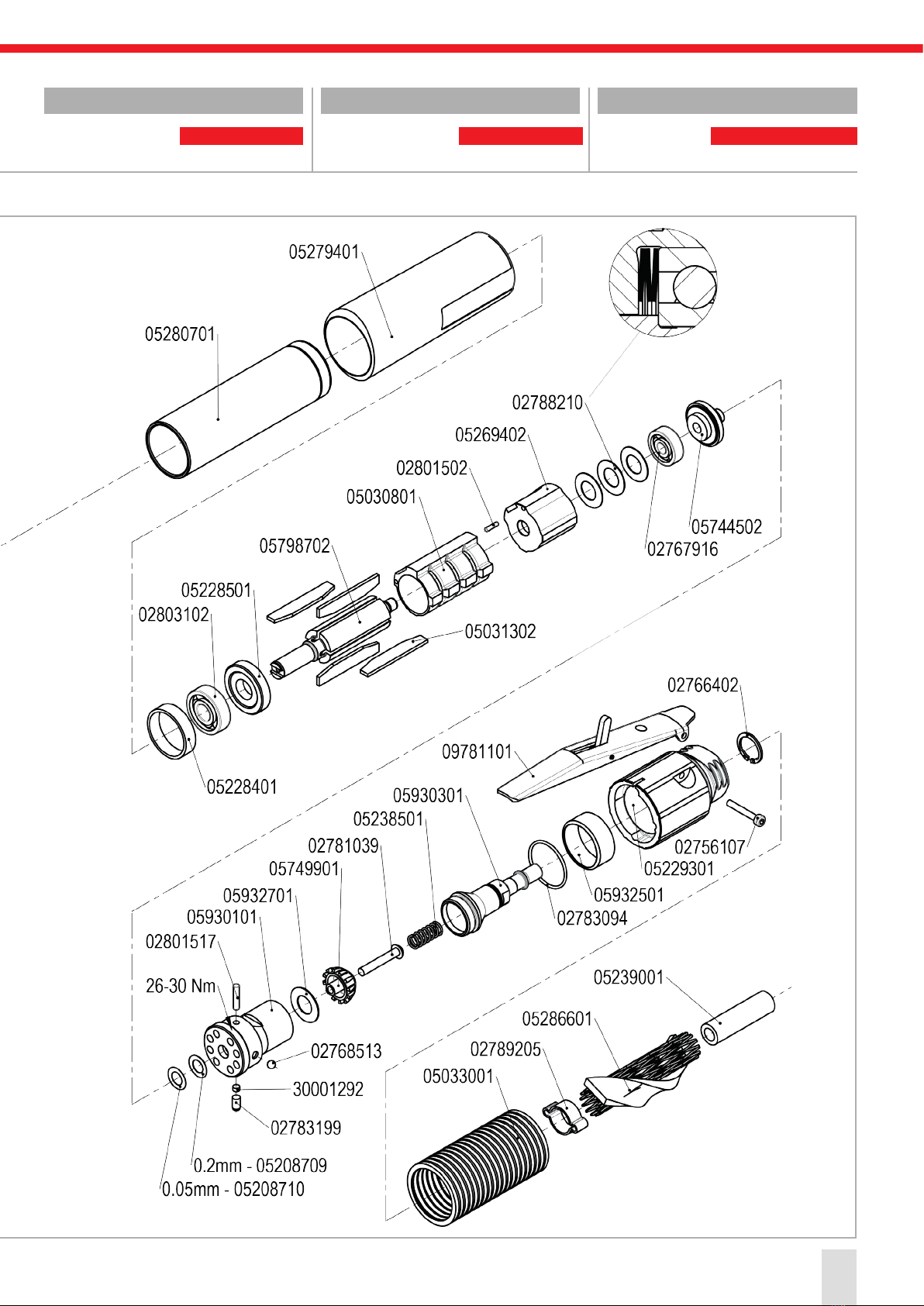

sparE parts
Français
Pièces de rechange
Deutsch
ersatzteile
22

Portugúes
Peças de rePosição
Español
REfaccionEs
ItalIano
PezzI dI rIcambIo
3

English
sparE parts
Français
Pièces de rechange
Deutsch
ersatzteile
44

Portugúes
Peças de rePosição
Español
REfaccionEs
ItalIano
PezzI dI rIcambIo
5

SymbolS
EngliSh
Attention!
Make sure to read!
This information is very important
for ensuring correct operation of
the product. Failure to observe this
information can result in a defect.
Note on safety / Warning
This information serves to achieve
safe operation. Failure to observe
this information may compromise
the operator‘s safety.
Information
This information serves for a good
understanding of the operation of
the product, thereby permitting full
exploitation of the operational po-
tential of the product.
Technical Document
Read the technical document prior
to commissioning.
Safety glasses and ear protection
Wear safety glasses and ear pro-
tection.
Compressed air
Before any work is carried out on
the machine disconnect the com-
pressed air supply.
Français
symboles
Attention !
A lire impérativement!
Cette information est très impor-
tante pour la garantie de fonc-
tionnement du produit. La non
observation peut entraîner une
défectuosité.
Indication relative à la sécurité /
Avertissement
Cette information sert à permettre
une utilisation sûre. En cas de non
observation, la sécurité de l’utilisa-
teur n’est pas garantie.
Information
Cette information sert à la com-
préhension du fonctionnement du
produit. Par cela, la pleine capa-
cité de fonctionnement du produit
pourra être exploitée.
Dossier technique
Lire le dossier technique avant la
mise en service.
Lunettes de protection et protec-
tion de l’ouïle
Porter des lunettes de protection et
une protection de l’ouïe.
Alimenttion en air comprimé
Avant chaque utilisation de la ma-
chine interrompre l‘alimentation en
air comprimé.
Deutsch
symbole
Achtung!
Unbedingt lesen!
Diese Information ist sehr wichtig
für die Funktionsgewährleistung
des Produktes. Bei Nichtbeachten
kann ein Defekt die Folge sein.
Sicherheitshinweis / Warnung
Diese Information dient zum Erlan-
gen eines sicheren Betriebes. Bei
Nichtbeachten ist die Sicherheit für
den Bediener nicht gewährleistet.
Information
Diese Information dient zum gu-
ten Verständnis der Funktion des
Produktes. Dadurch lässt sich die
volle Leistungsfähigkeit des Pro-
duktes ausschöpfen.
Betriebsanleitung
Vor Inbetriebnahme des Produktes
Betriebsanleitung lesen.
Schutzbrille und Gehörschutz
Schutzbrille und Gehörschutz tra-
gen.
Druckluftversorgung
Vor jedem Arbeiten an der Maschi-
ne Druckluftversorgung unterbre-
chen.
6

Portugúes
símbolos
Atenção!
A ler impreterivelmente!
Esta informação é extremamente impor-
tante para a garantia de funcionamento
do produto. A sua não observância pode
ocasionar uma avaria.
Indicações relativas à Segurança / Aviso
Esta informação serve para alcançar
uma operação segura. A sua não obser-
vância pode comprometer a segurança
do operador.
Informação
Esta informação permite a boa com-
preensão do funcionamento do produto
de modo a que se possa explorar à sua
plena capacidade de funcionamento.
Manual de Instruções
Ler o manual de Instruções antes de pro-
ceder ao arranque inicial.
Protecção visual e acústica
Usar óculos e dispositivos de protecção
acústica.
Alimentação de ar comprimido
Antes de qualiquer trabalho a executar
na máquina, cortar a alimentação de ar
comprimido.
Español
símbolos
¡Atención!
¡Léase imprescindiblemente!
Esta información es muy importante para
garantizar el funcionamiento del produc-
to. Si no se tiene en cuenta se pueden
producir defectos o averías.
Indicación relativa a la seguridad / Ad-
vertenica
Esta información es muy importante
para garantizar un uso seguro del pro-
ducto. Si se ignora, no está garantizada
la seguridad del usuario.
Información
Esta información sirve para comprender
el funcionamiento del producto. Ello per-
mite aprovechar al máximo sus presta-
ciones.
Documentación técnica
Leer la documentación técnica antes de
poner en servicio el producto.
Protección visual y acústica
Usar gafas y protección acústica.
Suministro de aire comprimido
Antes de ejecutar cualquier trabajo en
la máquina, interrumpir el suministro de
aire comprimido.
ItalIano
sImbolI
Attenzione!
Da leggere assolutamente!
Questa informazione è molto importante
per il mantenimento della funzionalità del
prodotto. In caso di non osservanza pos-
sono prodursi dei difetti.
Indicazione relativa alla sicurezza / Av-
vertimento
Questa informazione serve al raggi-
ungimento di un esercizio sicuro. In
caso di inosservanza, la sicurezza
dell‘utilizzatore non è garantita.
Informazione
Questa informazione serve ad una cor-
retta comprensione delle funzioni del
prodotto. In questo modo è possibile
sfruttare pienamente le potenzialità del
prodotto.
Manuale tecnico
Prima della messa in funzione del pro-
dotto, leggere il manuale tecnico.
Occhiali di protezione e protezione
dell‘udito
Portare gli occhiali di protezione e la pro-
tezione dell‘udito.
Alimentazione dell‘aria compressa
Prima di ogni lavoro sulla macchina,
deve essere interrotta l‘alimentazione
d‘aria compressa
7

English
ContEnts
Page
1.1 General notes on safety .......18
1.2 Use of the machine for
pUrposes for which it is
intended ..................................18
1.3 incorrect Use .........................18
1.4 ec declaration of conformity
................................................18
2.1 prior to takinG the machine into
service ....................................18
2.2 takinG the machine into service
................................................18
2.3 ratinG data..............................18
2.4 GrindinG belt and non woven .18
2.5 operatinG conditions .............18
3.1 belt GrindinG attachment .......19
3.2 contact arm ...........................19
3.3 GrindinG belts ........................19
3.4 workinG instrUctions.............20
4.1 preventive maintenance..........20
Table des maTières
Français
Page
1.1 instrUctions Générales de
sécUrité...................................14
1.2 Utilisation conforme àla desti-
nation ......................................14
1.3 Utilisation contraire àla desti-
nation ......................................14
1.4 déclaration de conformité ce
................................................14
2.1 avant la mise en service .........14
2.2 mise en service .......................14
2.3 performances.........................14
2.4 bande abrasive et de fibres....14
2.5 conditions d’exploitation .......14
3.1 meUleUse àbande ...................15
3.2 bras de contact .....................15
3.3 bandes abrasives ...................15
3.4 indications de travail..............16
4.1 maintenance préventive..........16
Deutsch
InhaltsverzeIchnIs
Seite
1.1 allGemeiner sicherheitstech-
nischer hinweis.......................10
1.2 bestimmUnGsGemässe
verwendUnG............................10
1.3 nicht bestimmUnGsGemässe
verwendUnG............................10
1.4 eG-konformitätserklärUnG
(oriGinal)................................10
2.1 vor der inbetriebnahme..........10
2.2 inbetriebnahme........................10
2.3 leistUnGsdaten .......................10
2.4 schleifbänder Und flies.........10
2.5 betriebsbedinGUnGen..............10
3.1 bandschleifvorsatz................11
3.2 kontaktarm .............................11
3.3 schleifbänder.........................11
3.4 arbeitshinweise.......................12
4.1 vorbeUGende instandhaltUnG.12
8

Índice
Portugúes
1.1 indicações Gerais sobre a
técnica de seGUrança .............30
1.2 Utilização correcta para os fins
previstos.................................30
1.3 Utilização incorrecta.............30
1.4 declaração ce de conformida-
de ............................................30
2.1 antes do arranqUe inicial ......30
2.2 arranqUe inicial......................30
2.3 características técnicas........30
2.4 cintas de lixa efeltro ............30
2.5 condições de operação..........30
3.1 adaptador para lixar com cinta
................................................31
3.2 braço de contacto.................31
3.3 cintas de lixas ........................31
3.4 indicações para otrabalho ....32
4.1 manUtenção preventiva ..........32
Índice
español
1.1 indicación General relativa a
seGUridad ................................26
1.2 Uso conforme al pre-visto.....26
1.3 Uso no conforme al previsto.26
1.4 declaración de conformidad
ce...........................................26
2.1 antes de la pUesta en servicio
................................................26
2.2 pUesta en servicio ..................26
2.3 datos de rendimiento..............26
2.4 cintas abrasivas yvellón .......26
2.5 condiciones de Uso ................26
3.1 rectificadora de cinta............27
3.2 brazo de contacto .................27
3.3 cintas abrasivas......................27
3.4 instrUcciones de trabajo .......28
4.1 mantenimiento preventivo ......28
IndIce
ItalIano
1.1 informazioni Generali sUlla
sicUrezza.................................22
1.2 impieGo conforme della
macchina .................................22
1.3 impieGo non conforme ...........22
1.4 dichiarazione di conformità ce
................................................22
2.1 prima della messa in sevicio ...22
2.2 messa in servicio ....................22
2.3 dati sUlle prestazioni .............22
2.4 nastri abrasivi etessUto
abrasivo ..................................22
2.5 condizioni di impieGo ...............22
3.1 leviGatrice anastro ...............23
3.2 braccio di contatto................23
3.3 nastri abrasivi ........................23
3.4 modalità di lavaro ..................24
4.1 manUtenzione preventiva........24
Página Página
Pagina
9

1.1 Allgemeiner sicherheitstechnischer hin-
weis
Diese Betriebsanleitung gilt für die Maschine LBC 16-TOP.
Nur qualifiziertes Personal darf die Maschine
handhaben.
1.2 Bestimmungsgemässe Verwendung
Die Maschine ist bestimmt zum Schleifen, Mattieren,
Strukturieren, Bürsten, Polieren und Glätten von Metall,
Holz, Kunststoff und dergleichen.
1.3 nicht Bestimmungsgemässe Verwendung
Alle andern als unter Pkt. 1.2 beschriebenen Ver-
wendungen gelten als nicht bestimmungsgemäs-
se Verwendung und sind deshalb nicht zulässig.
1.4 eg-KonformitätserKlärung (originAl)
Otto Suhner AG, Industriestrasse 10, CH-5242 Lupfig er-
klärt hiermit in alleiniger Verantwortung, dass das Produkt
mit der Serien- oder Chargen-Nr. (siehe Rückseite) den
Anforderungen der Richtlinie 2006/42/EG entspricht. An-
gewandte Normen: EN ISO 12100, EN ISO 11148. Doku-
mentbevollmächtigter: M. Voyame. CH-Lupfig, 12/2017
M. Voyame/Divisionsleiter
2. InbetrIebnahme
2.1 Vor der inBetrieBnAhme
Geölte Druckluft wird empfohlen (siehe auch Luft-
qualität unter Pkt. 2.3).
Länderspezifische Vorschriften sind zu beachten.
Schleifband vor Gebrauch überprüfen. Die Antriebsrolle
muss zentrisch und am Anschlag positioniert montiert
sein. Die maximal zulässige Geschwindigkeit des Schleif-
bandes darf keinesfalls überschritten werden. Länderspe-
zifische Vorschriften sind zu beachten. Schutzmassnah-
men treffen, wenn beim Arbeiten gesundheitsschädliche,
brennbare oder explosive Stäube entstehen können.
Staubschutzmaske tragen und, wenn anschliessbar, eine
Staub-/Späneabsaugung verwenden.
1. SIcherheItShInweIS
2.2 inBetrieBnAhme

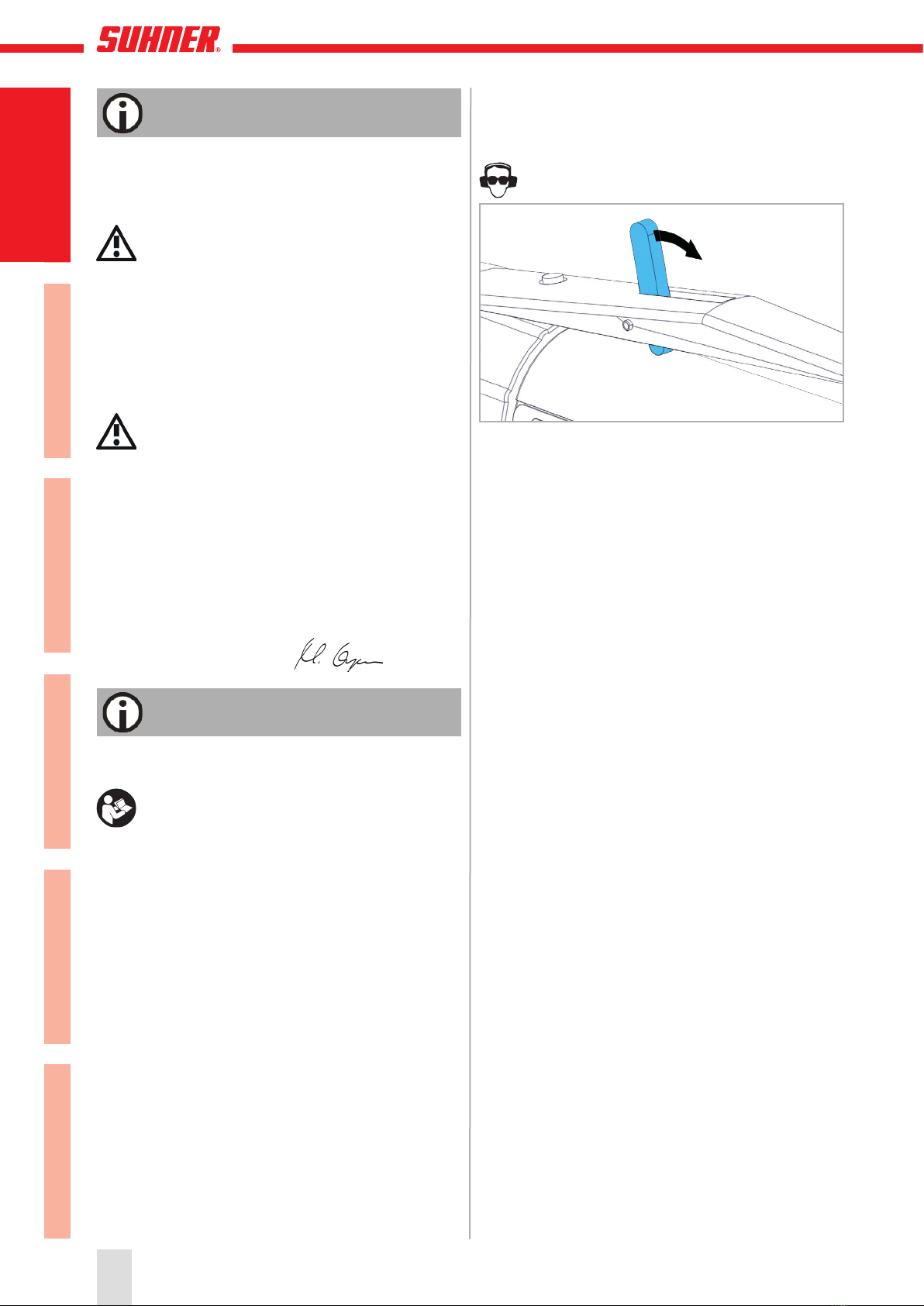

2.2.1 einschAlten/AusschAlten
Sperre nach vorne kippen und Hebel auf Kunststoffhülle
drücken. Durch Loslassen des Habels stellt die Maschine
ab.
2.3 leistungsdAten
Druck max. 6.3bar
Leistung 330W
Luftverbrauch bei max. Leistung 0.65m3/min
Luftverbrauch im Leerlauf 0.79m3/min
Leerlaufdrehzahl 18‘000min-1
Einstellung Öler im Leerlauf 3-4 Tropfen/min
Schalldruckpegel ISO 15744 83dB(A), K=3dB(A)
Schallleistungspegel EN ISO 15744 94dB(A), K=3dB(A)
Vibration EN ISO 28927-12 0.91m/s2, K=0.59m/s2
Luftqualität DIN ISO 8573-1 3/4/4
Gewicht 1.230kg
2.4 schleifBänder und flies
Bandlänge 520mm / 20 1/2“
Bandbreite 3-19mm / 1/8“-3/4“
Banddicke bis 4mm
Bandspannkraft 40-90N
Bandgeschwindigkeit 28m/s
Antriebsrolle Ø30mm
2.5 BetrieBsBedingungen
Temperaturbereich Betrieb: 0 bis +40°C
Relative Luftfeuchtigkeit: 95 % bei +10°C nicht konden-
siert
10
Portugúes Español Italiano English Français DeutschDeutsch

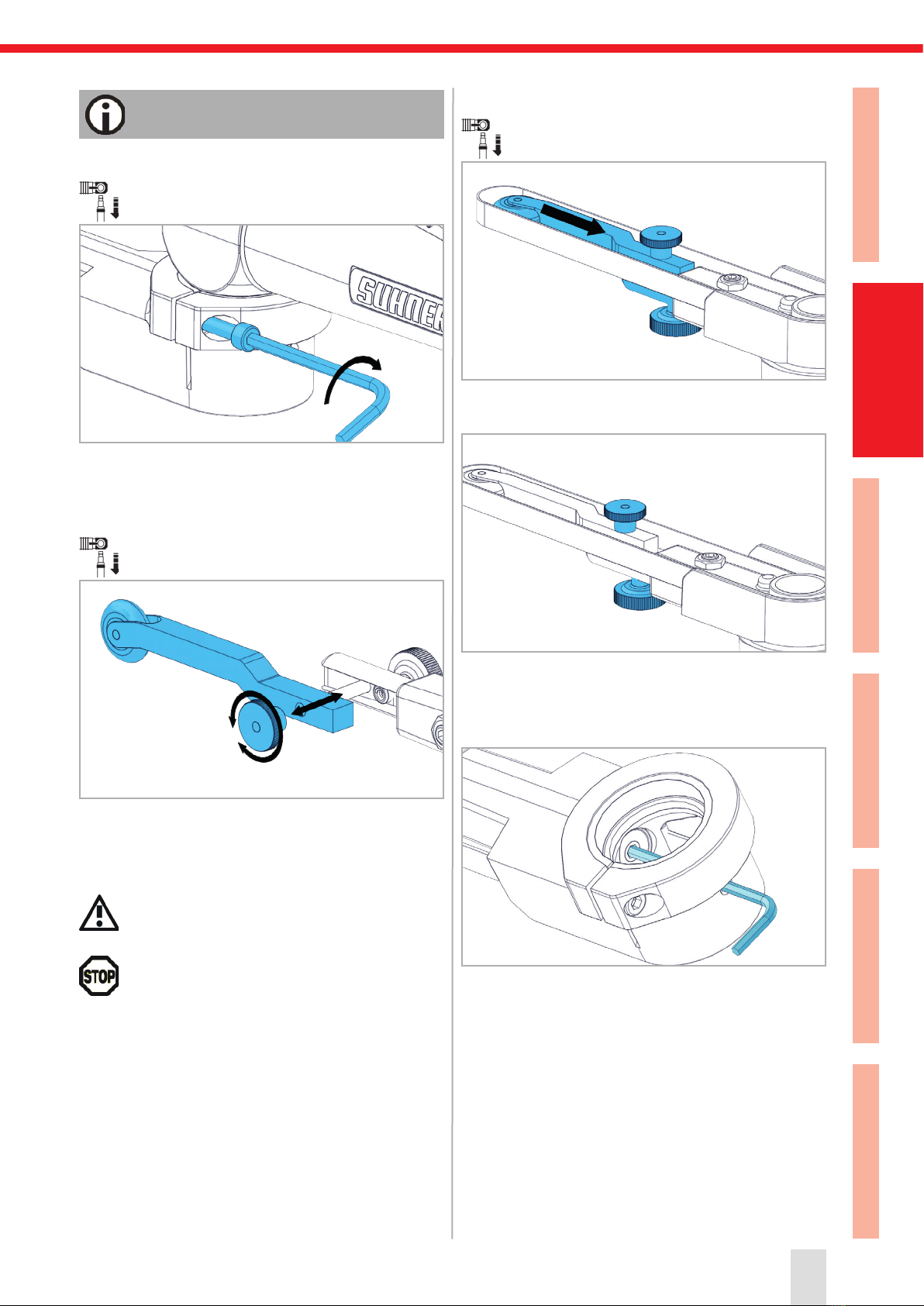

3.1 BAndschleifVorsAtz
Bandschleifvorsatz in gewünschter Position auf den An-
trieb stecken und Schraube festschrauben.
3.2 KontAKtArm
Rändelmutter lösen. Kontaktarm wechseln, Rändelmutter
wieder anschrauben.
3.3 schleifBänder
Nur Schleifbänder verwenden, deren zulässige
maximale Geschwindigkeit gleich oder höher ist
als die Bandgeschwindigkeit im Leerlauf der Ma-
schine!
Nur saubere Schleifbänder montieren.
3. handhabung / betrIeb
3.3.1 wechsel/montAge des schleifBAndes
Um das Schleifband zu wechseln, Kontaktarm entlasten
und Schleifband austauschen.
Stellschraube (gross) lösen. Bandlauf mit Rändelschrau-
be (klein) optimieren und mit Stellschraube fixieren. De-
montage des Bandschleifvorsatzes gemäss Pkt. 3.1
Mit Sechskantschlüssel die Spannung des Schleifbandes
optimieren und Bandschleifvorsatz wieder montieren.
Probelauf min. 30 Sekunden ohne Belastung durchfüh-
ren.
11
Portugúes Español Italiano English Français DeutschDeutsch

3.3.2 wechsel/montAge der KontAKtrolle
Plan gehärtete Schraubstockbacken.
3.4 ArBeitshinweise
Bei Druckluftausfall ist der Ventilhebel loszulassen! Zu
starker Schleifdruck verringert die Leistungsfähigkeit der
Maschine und die Lebensdauer des Schleifbandes. Ver-
fügt der Kontaktarm über ein Schleifkissen, muss er wie
abgebildet montiert werden, damit das Schleifband zie-
hend arbeitet, ohne dass die Spannfeder zusätzlich be-
lastet wird (siehe Pkt. 4.2). Damit kann der Bandschlupf
auf der Antriebsrolle vermieden werden. Die nichtmetal-
lischen Kissen leiten die Schleifwärme schlecht ab, wo-
durch sich bei andauerndem Schleifen die Bandklebever-
bindung lösen könnte. Um dies zu verhindern muss das
Kissen regelmässig durch Abheben entlastet werden.
Vliesbänder müssen mit reduzierter Drehzahl betrieben
werden.
4. InStandhaltung/wartung
4.1 VorBeugende instAndhAltung
Leerlaufdrehzahl periodisch und nach jeder War-
tung kontrollieren. Selbst wenn die Maschine noch
einwandfrei arbeitet, sollte durch eine Fachperson
periodisch nach ca. 300-400 Arbeitsstunden, jedoch
mindestens einmal jährlich der Motor ausgebaut, gereini-
gt und die vier Schieber auf Abnützung geprüft werden,
sowie das Fett (Isoflex NBU 15) im Getriebkopf erneuert
werden (nicht auswaschen).
12
Portugúes Español Italiano English Français DeutschDeutsch

13
Portugúes Español Italiano English Français DeutschDeutsch

1. IndIcatIon relatIve à
SécurIté
1.1 instructions générAles de sécurité
Ce dossier technique est valable pour la machine LBC
16 -TOP.
Seul le personnel qualifié peut opérer sur la ma-
chine.
1.2 utilisAtion conforme àlA destinAtion
La machine est destinée à meuler, matifier, structurer,
brosser, polir et lisser les métaux, le bois, le plastique et
autres matériaux semblables.
1.3 utilisAtion contrAire àlA destinAtion
Toutes les applications autres que celles décrites
au point 1.2 sont à considérer comme contraires à
la destination et ne sont donc pas admissibles.
1.4 déclArAtion de conformité ce
Otto Suhner AG, Industriestrasse 10, CH-5242 Lupfig dé-
clare par la présente, sous sa seule responsabilité, que le
produit portant le numéro de série ou de lot (voir verso)
est conforme aux exigences des directives 2006/42/EG.
Normes appliquées : EN ISO 12100, EN ISO 11148. Fondé
de pouvoir : M. Voyame. CH-Lupfig, 12/2017
M. Voyame/Chef de divisione
2. mISe en ServIce
2.1 AVAnt lA mise en serVice
Air comprimé huilé est recommandé (voir égale-
ment qualité de l’air au point 2.3).
Respecter les prescriptions spécifiques au pays.
Contrôler la bande abrasive avant emploi. Le rouleau d’en-
traînement doit être monté de manière centrée et contre la
butée. La vitesse maximale autorisée de la bande abra-
sive ne doit en aucun cas être dépassée. Respecter les
prescriptions spécifiques au pays. Prendre des mesures
de sécurité, lorsque des poussières nuisibles à la santé,
inflammables ou explosives peuvent être générées lors
du travail. Porter un masque anti-poussières et utiliser un
dispositif d’aspiration de poussières/de copeaux s’il est
possible de raccorder un tel dispositif.
2.2 mise en serVice

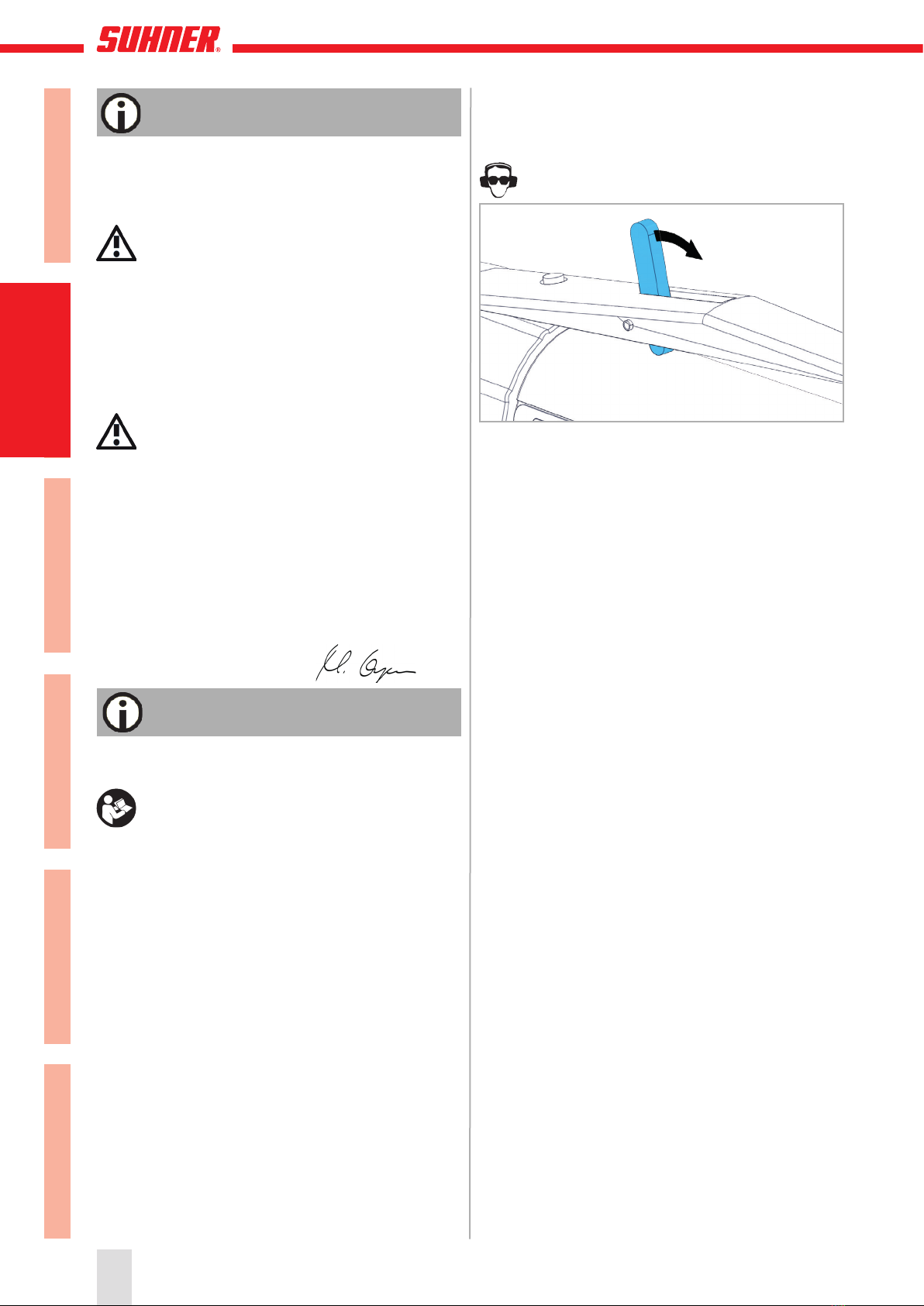

2.2.1 enclenchement/ Déclenchement
Faire basculer le dispositif de verrouillage vers l’avant et
appuyez le levier sur l’enveloppe en plastique. La ma-
chine s’arrête quand on relâche le levier.
2.3 PerformAnces
Pression max. 6.3bar
Puissance 330W
Consommation d‘air à puisasance max. 0.65m3/min
Consommation d‘air au jeu mort 0.79m3/min
Vitesse à vide 18’000min-1
Réglage graisseur ralenti 3-4 gouttes/min
Niveau de pression acoustique
EN ISO 15744 83dB(A), K=3dB(A)
Niveau de puissance acoustique
EN ISO 15744 94dB(A), K=3dB(A)
Vibration EN ISO 28927-12 0.91m/s2, K=0.59m/s2
Luftqualität DIN ISO 8573-1 3/4/4
Poids 1.230kg
2.4 BAnde ABrAsiVe et de fiBres
Longueur de bande 520mm / 20 1/2“
Largeur de bande 3-19mm / 1/8“-3/4“
Epaisseur de bande jusqu‘à 4mm
Tension de bande 40-90N
Vitesse de bande 28m/s
Galet d‘entraînement Ø30mm
2.5 conditions d’exPloitAtion
Plage de températres en exploitation: 0 à +40°C
Humidité de l‘air relative: 95% à +10°C sans condensation
14
Portugúes Español Italiano English Français DeutschFrançais

3.1 meuleuse àBAnde
Fixer l’avant-corps de meuleuse à bande dans la position
souhaitée sur l’entraînement et serrer la vis à fond.
3.2 BrAs de contAct
Desserrer l’écrou moleté. Remplacer le bras de contact,
revisser l’écrou moleté.
3.3 BAndes ABrAsiVes
Utilisar uniquement des bandes brasives dont la
vitesse maximale autorisée est égale ou supé-
rieure à la vitesse de bande à vide de la machine!
Monter uniquement des bandes abrasives
propres.
3. utIlISatIon/exploItatIon
3.3.1 chAngement/montAge du BAnde ABrAsiVe
Pour changer la bande abrasive, décharger le bras de
contact et remplacer la bande.
Desserrer la vis d’ajustage (grand). Optimiser la course
de la bande avec la vis moletée (petite) et fixer avec la
vis d’ajustage. Démontage du avant-corps de meuleuse
à bande selon Sec. 3.1
Optimiser le levier de tension de la bande abrasive avec
une clé à fourche et monter à nouveau l’avant-corps de
meuleuse à bande. Effectuer un essai de 30 secondes
minimum hors sollicitation.
15
Portugúes Español Italiano English Français DeutschFrançais

3.3.2 rePlAcement/montAge du rouleAu de contAct
Plain jaws vice.
3.4 indicAtions de trAVAil
En cas d’interruption de l’alimentation en air comprimé,
relâcher le levier de soupape ! Une pression de ponçage
trop importante diminue la performance de la machine et
la longévité de la bande abrasive. Si le bras de contact
dispose d’un coussin abrasif, il doit être monté comme
sur l’illustration afin que la bande abrasive fonctionne en
continue sans que le ressorts de serrage soient sollici-
tés de façon accrue (voir pt 4.2). De cette manière, on
évite que la bande patine sur le galet d’entraînement. Les
coussins non métalliques conduisent mal la chaleur de
ponçage ce qui pourrait provoquer le décollage des rac-
cords de la bande lors d’un ponçage continu. Pour éviter
cela, il convient de soulever le coussin pour ôter la solli-
citation régulièrement. Les bandes en non-tissé doivent
être utilisées avec une vitesse de rotation réduite.
4. maIntenance/entretIen
4.1 mAintenAnce PréVentiVe
Contrôler périodiquement la vitesse de rotation à
vide sans introduction d’outil de même qu’après
chaque opération de maintenance. Même si la
machine fonctionne encore parfaitement, un spécialiste
doit périodiquement (environ toutes les 300-400 heures
de service ou au moins une fois par an) démonter le mo-
teur, le nettoyer et contrôler l’usure des quatre vannes
ainsi que remplacer la graisse (Isoflex NBU 15) de la tête
d’entraînement (ne pas lessiver).
16
Portugúes Español Italiano English Français DeutschFrançais

17
Portugúes Español Italiano English Français DeutschFrançais

1.1 generAl notes on sAfety
This operation manual is applicable for the machine LBC
16 -TOP.
The machine may only be handled by personnel
who are qualified.
1.2 use of the mAchine for PurPoses for
which it is intended
La machine est destinée à meuler, matifier, structurer,
brosser, polir et lisser les métaux, le bois, le plastique et
autres matériaux semblables.
1.3 incorrect use
All uses other than those described under section
1.2 are regarded as incorrect use and are there-
fore not admissible.
1.4 ec declArAtion of conformity
Otto Suhner AG, Industriestrasse 10, CH-5242 Lupfig,
hereby declares under sole responsibility that the product
with the serial or batch no. (see reverse side) complies
with the requirements under the Directive 2006/42/EG.
Applied standards: EN ISO 12100, EN ISO 11148. Docu-
ment Agent: M. Voyame. CH-Lupfig, 12/2017
M. Voyame/Division manager
2. commISSIonIng
2.1 Prior to tAKing the mAchine into serVice
Oiled compressed air is recommended (see also
air quality under section 2.3).
Observe national regulations. Check the grinding
belt before use. The driver roller must be installed cen-
trally and aligned to the stop. Under no circumstances
must the grinding belt exceed the max permitted speed.
Observe national regulations. Take protective measures
when dust can develop during working that is harmful to
one’s health, cumbustible or explosive. Wear a dust mask
and work with dust/chip extraction when connectable.
1. noteS on Safety
2.2 tAKing the mAchine into serVice
2.2.1 turn on/turn off
Tilt lock forward and press lever on plastic sleeve. Releas-
ing the lever switches the machine OFF.
2.3 rAting dAtA
Pressure max. 6.3bar
Power output 330W
Air consumption full load 0.65m3/min
Air consumption at idling 0.79m3/min
Setting oiler idle 3-4 drops/min
No-load speed 18’000min-1
Sound pressure level EN ISO 15744 83dB(A), K=3dB(A)
Sound power level EN ISO 15744 94dB(A), K=3dB(A)
Vibration EN ISO 28927-12 0.91m/s2, K=0.59m/s2
Air quality DIN ISO 8573-1 3/4/4
Weight 1.230kg
2.4 grinding Belt And non woVen
Belt length 520mm / 20 1/2“
Belt width 3-19mm / 1/8“-3/4“
Belt thickness up to 4mm
Belt tension 40-90N
Belt speed 28m/s
Drive roller Ø30mm
2.5 oPerAting conditions
Temperature range during operation: 0 to +40°C
Relative air humidity: 95% at +10°C not condensed
18
Portugúes Español Italiano English Français DeutschEnglish

3.1 Belt grinding AttAchment
Attach the belt grinding attachment to the drive at the po-
sition you want, and tighten the screw.
3.2 contAct Arm
Loosen the knurled nut. Replace the contact arm, and
retighten the knurled nut.
3.3 grinding Belts
Use grinding belts only whose max permitted
speed is equal to or higher than the machine’s idle
belt speed!
Install clean grinding belts only.
3. handlIng/operatIon
3.3.1 chAnging/fitting the grinding Belt
To change the grinding belt, first disengage the contact
arm and change the grinding belt.
Loosen setscrew (large). Optimize belt run with knurled
screw (small) and secure with setscrew. Dismantling the
belt grinding attachment according to Sec. 3.1
Optimize the grinding belt tension with hexagon spanner
and mount the belt grinding attachment again. Let the
tool run without load for at least thirty seconds.
19
Portugúes Español Italiano English Français DeutschEnglish

3.3.2 rePlAcing/connection the contAct roller
Mors d’étau lisses et trampés.
3.4 worKing instructions
On failure of the compressed air release the valve lever!
Too great a grinding pressure reduces the machine’s
performance and the service life of the grinding belt. If
the contact arm is fitted with a grinding pad, it must be
installed as illustrated. The grinding belt then runs under
tension without exerting an additional load on the clamp-
ing spring (see 4.2). Belt slip is therefore avoided on the
drive roller. The nonmetallic grinding pads are poor con-
ductors of grinding heat. Sustained grinding may then
cause the belt to detach from its adhesive bond. To pre-
vent this, reduce the load on the pad by lifting it at regular
intervals. Nonwoven belts must be operated at reduced
speeds.
4. ServIce/maIntenance
4.1 PreVentiVe mAintenAnce
Without a tool clamped in check no-load speed
periodically and after each maintenance. Even if
the machine still operates perfectly, the motor
should be removed, cleaned and the four slides checked
for wear by a specialist after approx. 300 to 400 operating
hours. The lubricant in the gear head (Isoflex NBU 15)
should be replaced (do not wash out).
20
