Sundirect Tower1000-Pro Installation instructions

Smart Wifi Infrared Heater
Tower1000-Pro
Installation &Operation Instructions
Version: SDUM-Tower-P–2001

2
Language
Page
EN
P3
-P9
NL
P10
-P16

Read the installation and operating instructions completely before
starting any installation works and save the instructions for later
use.
DESCRIPTION OF THE SYMBOLS
Before using this heater, please refer to the corresponding section in this
instruction manual.
In accordance with European directives applicable to this product
WARNING: In order to avoid the heater overheating, do not cover it.
The crossed-out wheeled bin symbol indicates that the item should be
disposed of separately from household waste. The item should be
handed in for recycling in accordance with local environmental
regulations for waste disposal. By separating a marked item from
household waste, you will help reduce the volume of waste sent to
incinerators or land-fills and minimise any potential negative impact on
human health and the environment.
3

4
1. Safetyinstructions
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR INJURY:
1. Product related safety warnings
•Tower1000-Pro heaters operate at a surface temperature of around 80°C when in use.
• Prolonged contact may cause injuries or burns.
•Do NOT cover the heater with anything. Covering may cause overheating and can result in fire.
•This heater is designed to be portable, please don’t mount them on the wall or ceiling.
•This heater can be easily operated using your smartphone, via the same WLAN, via a different
WLAN, or via a 3G or 4G mobile network. This makes it possible to operate your heater
remotely, without your direct supervision. However, please make sure that all safety
precautions stated in this manual must be taken even with remote operation.
1.2 Dangers for children and persons with limited abilities
•This appliance can be used by children aged from 8 years and above and persons with
reduced physical, sensory or mental capabilities or lack of experience and knowledge if
they have been given supervision or instruction concerning use of the appliance in a
safe way and understand the hazards involved. Children shall not play with the
appliance. Cleaning and user maintenance shall not be made by children without
supervision.
•Children of less than 3years should be kept away unless continuously supervised.
•Children aged from 3 years and less than 8 years shall only switch on/off the appliance
provided that it has been placed or installed in its intended normal operating position
and they have been given supervision or instruction concerning use of the appliance in a
safe way and understand the hazards involved. Children aged from 3 years and less than
8 years shall not plug in, regulate and clean the appliance or perform user maintenance
•CAUTION —Some parts of this product can become very hot and cause burns. Particular
attention has to be given where children and vulnerable people are present.
•If the supply cord is damaged, it must be replaced by the manufacturer, its service agent
or similarly qualified persons in order to avoid ahazard.
•Do NOT operate the heater in small rooms when occupied by people not capable of
leaving the room by themselves. The surface of the heater can reach a surface
temperature of up to 80°C, keep out of reach of children and disabled persons.
•Keep away babies and children from all packaging material such as plastic bags to avoid
danger of suffocation.
•When moving the appliance on its rolls, please make sure to move it slowly to avoid the
risk of falling over. Sundirect will not be responsible for accidental damages caused by
the user.
•When positioning the heater, make sure to keep it out of reach of children.

5
1.3 Electric safety directions
•When installing, repairing or servicing the heater it must be turned off and disconnected
from power. Before installation please check if the heater is free of damages.
•If the heater or the power cord is damaged in any form do NOT use the heater and contact
your Sundirect dealer for repair or replacement.Repairs, maintenance or any changes must
be carried out by an authorized Sundirect dealer.
•DO NOT attempt to repair the heater by yourself, this will void your warranty.
•If the heater has been dropped do NOT operate it and contact your Sundirect dealer to
make sure it is free of anydamages.
•This heater is designed to operate at 220-240V, 50Hz AC.If your supply mains do not
comply with this, do NOT use theheater.
•The heater must not be located immediately below asocket-outlet
•WARNING:Do not use this heater in small rooms when they are occupied by persons not
capable of leaving the room on their own, unless constant supervision is provided.
2. How to care foryourSundirect heater
1. Cleaning
Always unplug your heater and let it cool down completely before cleaning.Never dip into water
and never splash water on it.Clean the heater with asoft damp cloth.For glass models use asoft
cloth and glass cleaner. Never use awet cloth and make sure to dry the heater when clean with a
dry cloth.Do not use any abrasive materials, solvents or harsh cleaning sponges as this could
cause scratches or other irreparable damage.Before operating the heater again it must be
completely dry.
2. Using/Working
Please note that the heater may discolor with use.This is due to airborne pollution and is not a
fault.Do not cover your heater with apicture foil and do not paint or print the heater yourself.This
might cause damage to the heating element and will void your warranty.
If you notice any noise, smells, visible changes or exceptionally high temperatures please
discontinue use and contact an authorized Sundirect dealer.
3. Repair
Repairs must be carried out by authorized Sundirect dealers or by Sundirect directly.If you attempt
to alter the product or to proceed with any repairs yourself it will void your warranty.
4. Positioning
This heater has aheating surface of 270 degrees, i.e. only the backside of the heater does not emit
heat.Please make sure the heater is facing room or objects you want to heat correctly.

3. Mounting
This heater is designed to be portable, please follow the procedure below to mount the
heater onto the feet.
We offer two types of feet for this portable heater. You can either use the rolls to move
the heater around or use the stylish furniture feet to be free-standing.
1
6

4. Operation:
1. General introduction of the smart control
This heater has an integrated WIFI control box with atouchscreen glass surface on top of the
heater. There is no other additional thermostat needed to control the heater. Once the heater has
been connected to the APP, the smartphone will take control and communicate with the control
box. If your home internet is not working, it is still possible to operate the heater via the control
box manually, once the heater is re-connected to the WIFI, the smart phone will take control again.

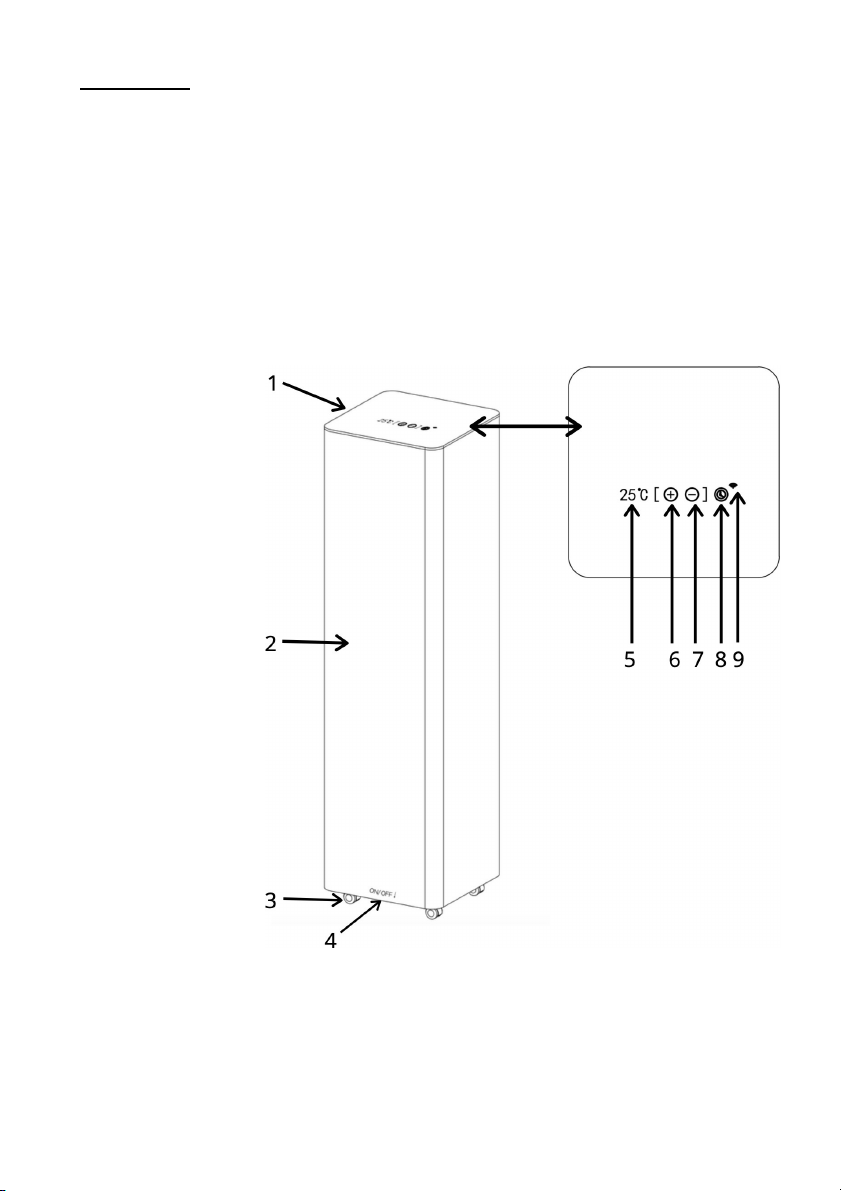

2. Control box and parts description:
1. Glass touchscreen
2. Front heating side
3. Feet
4. ON/OFF Switch
5. Temperature display
6. “+” button
7. “-” button
8. Timer button
9. Wifi indicator
7

3. Manual Control via touch screen buttons
Activate the Power switch, the screen will show the current room temperature reading, adjust your
desired room temperature by pressing the “-” or “+” button.
To set up the timer manually, you can press the Timer button, and the screen will show “1H”-
meaning the heater will operate on the countdown timer and will power off after 1hour. Press
again to shift to “2H”, then “3H” and so on (up to 24 hours).
Long press the “+” button for 3seconds to turn on/off the heater via touchscreen.
4. Bypass mode
Press “-“ and “+” together to activate the bypass mode.The screen will show “BP”.Under bypass
mode the heater will be connected directly to the electricity.Press “-” and “+” together again to
deactivate the bypass function.
5. Control via APP

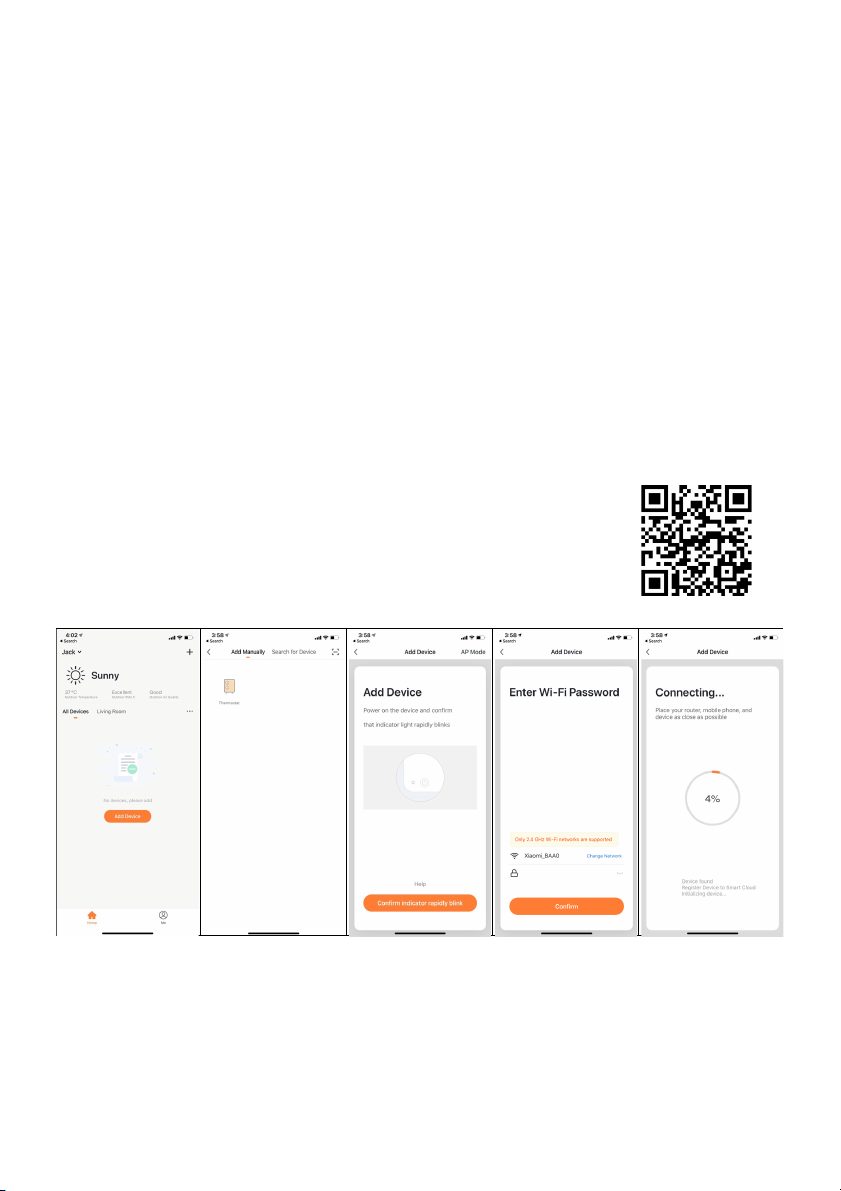

1. How to download the Sundirect SmartAPP
Scan the QR code on the right side to start the procedure to download the
APP, or you can download the APP “Sundirect Smart” on APP Store or Google
play, open the APP and register with your phone number or Email address.
2. Connect to WIFI:
Step1: Turn on the power of the heater by pressing the Power Switch. The WIFI signal will start to
flash rapidly. Open the APP on your smartphone and add your device. Choose “Add Device”,
then “Add Manually”, and then choose “Thermostat” to add the device.
Step2: Enter the WIFI password of your home network. Please make sure your home WIFI is working
and keep the heater and smartphone as close as possible to the WIFI router.
Please notice that this heater is only working with 2.4GHz WIFI networks, it doesn’t support 5GHz
networks currently. Also, make sure your internet router has enough capacity to add anew device.
8

9
Step3: Wait till the connection status shows 100%to finish the settings and the WIFI signal on the
control box will stop flashing.
If the heater failed to connect, please power off the heater and power it back on again after afew
seconds. Long press the “Timer” button on the control box until the WIFI sign on the screen is
flashing slowly and repeat the connection process.
6. WIFI reset
If you change to anew router or if you would like to disconnect the heater from your current
mobile device you can reset the WIFI by following these steps: Turn on the heater and long press
the “Timer” button for 5 seconds, then the WIFI signal on the screen will start to flash again.
7. Activate/deactivate WIFI function
Long press “-” button for 10 seconds to deactivate the WIFI function of this heater and the WIFI
sign on the screen will disappear, long press “-” button for 10 seconds to activate it on again.
5. TechnicalSpecifications
6. Warranty
Sundirect offers a 5 year manufacturing warranty on this heater.
You can find the serial number on the back side of the heater as well as the last page of this user
manual.Please always keep this manual in case of future warranty claims.
Within the warranty period from date of purchase, Sundirect will repair or replace your heater where
the fault is due to defects in workmanship or materials.Please contact your local Sundirect dealer
in the event of awarranty claim and return the heater together with proof of purchase.
The warranty covers the repair or replacement of the heater only and Sundirect shall not be liable
for any other occurring costs such as installation cost or any other consequential losses however
incurred.Please note that tampering with or opening the heater in any way will void your warranty.
The removal of the serial number on the back of the heater will also void this warranty.All labels on
the back of the heater shall not be removed.
Any damages to the heater caused by the user are not covered by this warranty.This includes
scratches on the surface or the frame.Sundirect is not responsible for any damages, losses or
injuries due to ingress of water or moisture, accidental damage, mishandling, external impact,
repairs or adjustment by unauthorized persons or failure to follow the correct safety, maintenance
and installation precautions stated in this manual.
Model
Power
Voltage
Size
Mounting
IP
rate
Tower1000
-Pro
1000W
220
-240V~50HZ
34*34*125cm
Portable
IP44

Lees de installatie-en bedieningsinstructies volledig door voordat u
met de installatiewerkzaamheden begint en bewaar ze voor
toekomstig gebruik.
BESCHRIJVING VAN SYMBOLEN
Lees voordat u deze heater gebruikt het betreffende
hoofdstuk in deze handleiding.
Conform de Europese richtlijnen die van toepassing zijn op dit product
WAARSCHUWING: Om te voorkomen dat de heater oververhit
raakt, niet afdekken.
Het symbool van de doorgekruiste verrijdbare afvalbak geeft aan dat het
artikel gescheiden van het huisvuil moet worden weggegooid. Het product
moet worden verzonden voor recycling in overeenstemming met de lokale
milieuvoorschriften voor afvalverwerking. Door een gelabeld item te scheiden
van huishoudelijk afval, vermindert u de hoeveelheid afval die naar
verbrandingsovens of stortplaatsen gaat en minimaliseert u mogelijke
negatieve gevolgen voor de menselijke gezondheid en het milieu.
10

11
1. Veiligheidsinstructies
OM HET RISICO OP BRAND, ELEKTRISCHE SCHOKKEN OF LETSEL TE VERMINDEREN:
1. Productveiligheid
•Tower 1000-Pro—Verwarmers hebben een oppervlaktetemperatuur van ongeveer 80°C
wanneer ze in gebruik zijn.
•Langdurig contact kan leiden tot brandwonden of letsel.
•Dek de radiator NIET af, dit kan leiden tot oververhitting en brand.
•Deze heater is gemaakt voor mobiel gebruik. Monteer ze niet aan de muur of het
plafond.
•Deze heater bedien je eenvoudig met je smartphone, op dezelfde wifi, op een andere
wifi of op een 3G of 4G mobiel netwerk. Hierdoor is het mogelijk om uw heater op
afstand te bedienen zonder uw directe toezicht. Zorg er echter voor dat alle
veiligheidsmaatregelen die in deze handleiding worden beschreven, ook met de
afstandsbediening in acht worden genomen.
1.2 Waarschuwingen voor kinderen en mensen met een handicap
•Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte
lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis, als ze zijn
geïnstrueerd in het veilige gebruik van het apparaat en zich bewust zijn van de mogelijke
gevaren. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mogen niet
worden uitgevoerd door kinderen zonder toezicht.
•Kinderen jonger dan 3 jaar moeten uit de buurt worden gehouden, tenzij ze constant
onder toezicht staan.
•Kinderen van 3 jaar en jonger dan 8 jaar mogen het apparaat alleen in-en uitschakelen
als het is opgesteld of geïnstalleerd in de beoogde gebruikspositie en als ze zijn
geïnstrueerd in het veilige gebruik van het apparaat en de gevaren begrijpen. Kinderen
vanaf 3 jaar en jonger dan 8 jaar mogen het apparaat niet aansluiten, afstellen,
schoonmaken of onderhoud plegen
•WAARSCHUWING —Sommige onderdelen van dit product kunnen erg heet worden en
brandwonden veroorzaken. Bijzondere aandacht is vereist wanneer er kinderen en kwetsbare
personen aanwezig zijn.
•Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn
serviceagent of een vergelijkbaar gekwalificeerd persoon om gevaar te voorkomen.
•Gebruik de kachel NIET in kleine ruimtes waar zich mensen bevinden die de ruimte niet
zelfstandig kunnen verlaten. Het oppervlak van de verwarming
kan een oppervlaktetemperatuur bereiken tot 80°C, buiten het bereik van kinderen en
gehandicapten houden.
•Houdt baby's en kinderen uit de buurt van verpakkingsmateriaal zoals plastic zakken om
verstikkingsgevaar te voorkomen.

12
•Wanneer uhet apparaat verplaatst met behulp van de zwenkwielen, zorg er dan voor dat
udit langzaam doet om te voorkomen dat de kachel omvalt.Sundirect is niet
verantwoordelijk voor enige onopzettelijke schade veroorzaakt door de gebruiker.
•Zorg er bij het plaatsen van de kachel voor dat deze uit de buurt van kinderen wordt
gehouden.
1.3 Elektrische veiligheid
•Haal de stekker uit het stopcontact als umontage-of schoonmaakwerkzaamheden aan en
rond het apparaat uitvoert.Het apparaat moet worden gecontroleerd op beschadigingen
voordat het in gebruik wordt genomen.
•Als het apparaat of het netsnoer op enigerlei wijze beschadigd is, gebruik het dan NIET en
neem onmiddellijk contact op met een erkende Sundirect-dealer voor reparatie of
vervanging.Reparaties, onderhoud of directe wijzigingen aan het apparaat mogen alleen
worden uitgevoerd door een erkende Sundirect-dealer.
•Voer GEEN reparaties zelf uit, niet-naleving kan leiden tot verlies van garantie.
•Als het apparaat is gevallen, gebruik het dan niet en neem contact op met een Sundirect-
dealer om ervoor te zorgen dat het geen schade oploopt.
•Sundirect infraroodstralers zijn ontworpen voor 220-240V, 50Hz AC, gebruik het apparaat
niet met andere voedingen.
•De heater mag niet direct onder een stopcontact worden geplaatst.
•WAARSCHUWING:Gebruik deze kachel niet in kleine ruimtes waar personen aanwezig zijn
die de kamer niet alleen kunnen verlaten, tenzij ze voortdurend onder toezicht staan.
2. Onderhoud van uw Sundirect verwarming
1. Reiniging
Voor het reinigen moet het apparaat worden losgekoppeld en laten afkoelen.Dompel het apparaat
nooit onder in water of lege vloeistoffen erboven.Reinig het apparaat alleen met een zachte, vochtige
doek.Glasreiniger kan ook gebruikt worden voor glasverwarmers.Zorg ervoor dat het apparaat volledig
droog is voor gebruik, veeg de heater na het reinigen schoon met een droge doek.Gebruik geen
schurende materialen, oplosmiddelen of agressieve sponzen om krassen of beschadiging van het
oppervlak te voorkomen.
2. Gebruik
Houd er rekening mee dat het oppervlak van het apparaat na verloop van tijd iets kan verkleuren.
Dit wordt veroorzaakt door luchtverontreiniging en is geen defect.Als ugeïnteresseerd bent in een
gedrukte versie, neem dan contact op met een winkel bij uin de buurt.Bedek het apparaat nooit
met plakfolie of verf of druk er zelf op, dit kan het verwarmingselement beschadigen en de garantie
doen vervallen.Als ugeluid, geur of visuele veranderingen van het apparaat opmerkt, neem dan
onmiddellijk contact op met uw Sundirect-dealer en koppel het apparaat los.

3. Reparatie
Reparaties mogen alleen worden uitgevoerd door Sundirect of een gecertificeerde dealer. Elke
overtreding zal resulteren in het onmiddellijke verlies van de garantie.
4. Positionering
Deze heater heeft een verwarmingsoppervlak van 270 graden, d.w.z. alleen de achterkant van de
heater geeft geen warmte af.Zorg ervoor dat de kachel gericht is naar de kamer of objecten die u
goed wilt verwarmen.
3. Montage
Deze heater is mobiel.Volg de onderstaande instructies om de voeten aan de heater te
monteren.
Voor deze mobiele heater bieden wij twee soorten voeten aan. U kunt de zwenkwielen
gebruiken om de heater te verplaatsen of ukunt de stijlvolle meubelpoten gebruiken om
hem vrijstaand te gebruiken.
1
13

4. Bediening:
1. Algemene introductie van de slimme besturing
Deze heater heeft een geïntegreerde WiFi control box met een touchscreen glasoppervlak op de
heater. Er is geen andere extra thermostaat nodig om de verwarming te regelen. Zodra de heater
is verbonden met de APP, neemt de smartphone de besturing over en communiceert met de
control box. Als je internet thuis niet werkt, kun je de heater nog steeds handmatig bedienen via
de schakelkast. Zodra de verwarming weer met het WLAN is verbonden, neemt de smartphone
de controle weer over.
2. Uitleg van de schakelkast en onderdelen:
t
e
1. Glazen
aanraakscherm
2. Verwarmingszijde
voor
3. Voeten
4. Aan / uit knop
5. Temperatuur
weergave
6. "+" knop
7. "-" knop
8. Timer-knop
9. Wifi-indicator
14

3. Handmatige bediening
Als u op de AAN/UIT-knop drukt, wordt de actuele kamertemperatuur weergegeven op het
temperatuurdisplay. Stel de gewenste kamertemperatuur in door op de knop "-" of "+" te
drukken.
Om de timer handmatig in te stellen, kunt u op de timerknop drukken. "1H" verschijnt op het
scherm. De verwarming staat nu in de aftelmodus en wordt na 1 uur uitgeschakeld. Druk
nogmaals om te veranderen naar 2H, dan 3H, enz. (tot 24 uur).
Houd de “+” knop 3 seconden ingedrukt om de heater aan en uit te zetten via het touchscreen.
4. Bypass-Modus
Druk tegelijkertijd op "-" en "+" om de bypass-modus te activeren. Op het scherm zal
"BP" weergegeven. In de bypass-modus is de verwarming rechtstreeks op het elektriciteitsnet
aangesloten. Druk nogmaals op "-" en "+" om de bypass-functie uit te schakelen.
5. Bediening via APP
1. Download de Sundirect Smart-app
Scan de volgende QR-code om de app "Sundirect Smart" te downloaden of zoek naar de app
"Sundirect Smart" in de App Store of Google Play Store om het downloadproces van de app te starten.
Open de app en registreer je met je telefoonnummer of e-mailadres.
2. Verbindung mit WLAN:
Stap 1: Druk op de aan/uit-knop. Het WIFI-signaal begint snel te knipperen. Open de APP op uw smartphone
en voeg uw apparaat toe. Selecteer hiervoor "Apparaat toevoegen", vervolgens "Handmatig toevoegen" en
vervolgens "Thermostaat" om het apparaat toe te voegen.
15

16
Stap 2: Voer het wifi-wachtwoord van uw thuisnetwerk in. Zorg ervoor dat je wifi in huis werkt en breng de
verwarming en smartphone zo dicht mogelijk bij de wifi-router.
Houd er rekening mee dat deze verwarming alleen werkt met 2,4 GHz wifi-netwerken en
momenteel geen 5 GHz-netwerken ondersteunt. Zorg er ook voor dat je internetrouter voldoende
capaciteit heeft om een nieuw apparaat toe te voegen.
Stap 3: Wacht tot de verbindingsstatus 100% aangeeft om de instellingen te voltooien. Het WIFI-signaal op
de bedieningskast stopt dan met knipperen.
Lukt het niet om de heater aan te sluiten, zet de heater dan uit en na enkele seconden weer
aan. Druk lang op de knop "Timer" op het aanraakscherm totdat het wifi-teken langzaam op het
scherm knippert en herhaal het verbindingsproces.
6. WiFi-reset
Als je naar een nieuwe router verhuist of de verwarming van je huidige mobiele apparaat wilt
loskoppelen, kun je de wifi als volgt resetten: Zet de verwarming aan en houd de knop "Timer" 5
seconden ingedrukt. Het WIFI-signaal op het scherm gaat dan weer knipperen.
7. WiFi-functie AAN/UIT
Houd de knop "-" 10 seconden ingedrukt om de wifi-verbinding te verbreken. Het wifi-teken op het
scherm verdwijnt. Druk gedurende 10 seconden op de knop "-" om opnieuw verbinding te maken.
5. Technische Specificaties
6. Garantie
Sundirect geeft 5 jaar fabrieksgarantie op de heater.
Binnen de garantieperiode vanaf de aankoopdatum zal Sundirect uw verwarming repareren of
vervangen als het defect te wijten is aan fabricage-of materiaalfouten. Neem in het geval van een
garantieclaim contact op met uw Sundirect-dealer en stuur de heater samen met het
aankoopbewijs terug.
De garantie dekt alleen reparatie of vervanging van de heater. Sundirect is niet aansprakelijk
voor overige gemaakte kosten zoals installatiekosten of andere gevolgschade. Houd er rekening
mee dat knoeien met of openen van het paneel de garantie ongeldig maakt. Door het verwijderen
van het serienummer op de achterkant van de verwarmer vervalt ook deze garantie. Alle stickers
op de achterkant van de kachel mogen niet worden verwijderd.
Model
Stroom
Spann
ing
Ma
at
Montage
IP
Bescherming
klasse
Tower1000
-Pro
1000W
220
-240V~50HZ
34*34*125cm
mobil
IP44

17
ErP
Informatievereiste voor de elektrische toestellen voor lokale ruimteverwarming
Models: Tower1000-Pro
Item
Symb
ool Value Unit Item Unit
Warmteafgifte Type warmte-inbreng, alleen voor lokale
ruimteverwarmingstoestellen met elektrische
opslag(Selecteer er één)
Nominale warmteafgifte
Pnom
1 kW handmatige warmtelastregeling,
met geïntegreerde thermostaat
No
Minimale
warmteafgifte(ind
icatief)
Pmin
0,0 kW handmatige warmtelastregeling
met kamer- en/of
buitentemperatuurfeedback
No
Extra elektriciteitsverbruik ventilator ondersteunde
warmteafgifte
No
Bij nominale
warmteafgifte
elmax
1 kW Type warmteafgifte/regeling
kamertemperatuur (selecteer er
een)
Bij minimale
warmteafgifte
elmin
0,0 kW Eentraps warmteafgifte en geen
regeling van de
kamertemperatuur
No
In Standby mode
elSB
0.001 kW twee of meer handmatige
trappen, geen regeling van de
kamertemperatuur
No
met mechanische thermostaat
kamertemperatuurregeling
No
met elektronische
kamertemperatuurregeling
No
elektronische
kamertemperatuurregeling plus
dagtimer
No
elektronische
kamertemperatuurregeling plus
weektimer
Yes
Andere besturingsopties
(meerdere selectie mogelijk)
kamertemperatuurregeling,
met aanwezigheidsdetectie
No
kamertemperatuurregeling,
met open raam detectie
No
met optie voor bediening op afstand Yes
met adaptieve start No
met arbeidstijdbeperking No
met zwarte lampsensor No
Contact details: Sundirect Technology Ltd.
No.90, Zong’er Road, Tianfeng Village, Yiqiao
Xiaoshan district 311256 Hangzhou, China

Door de gebruiker veroorzaakte schade aan de verwarming valt niet onder deze garantie. Dit geldt
ook voor krassen op het oppervlak of frame. Sundirect is niet aansprakelijk voor enige schade,
verlies of letsel veroorzaakt door het binnendringen van water of vocht, accidentele schade, onjuist
gebruik, invloeden van buitenaf, reparaties of aanpassingen door onbevoegde personen, of het niet
naleven van de veiligheids-, onderhouds- en installatievoorzorgsmaatregelen die in deze
handleiding worden vermeld.
18

Sundirect Technology Ltd.
No.90, Zong’er Road, Tianfeng Village, Yiqiao
Xiaoshan district 311256 Hangzhou, China
Sundirect Logistics Europe
Hofbauer GmbH
Zimmeterweg 4, 6020 Innsbruck
Austria /Europe
[e-mail]
www.sundirect-heater.com
©2020 Sundirect Technology Ltd.
Het serienummer van uw Sundirect infraroodstraler
is:
