Sunjoy Florence User manual

1
IMPORTANT:
Please read and follow all safety statements, warnings, assembly instructions,
use & care directions, before attempting to assemble
IMPORTANT:
1. When installing and assembling your gazebo, it is recommended that 4 or more adults
are involved.
2. Do not use the unit during an electrical storm, as there is a remote chance of getting
struck by lightning.
3. Do not climb on top of the gazebo. Falling off the gazebo can result in serious injury,
possibly even death.
4. Do not leave the gazebo assembled when there is a risk of high wind, as possible
damage will occur to the structure.
5. Never barbecue under this gazebo or use lanterns that contain open flames.
6. This package contains small items and plastic bags that should be kept away from
children.
7. Ensure that all connectors & poles are firmly secured fully in position. It is important to
do so before use so as to avoid collapsing or damage to the item, which could result in
injury.
Tools required: ladder, hammer screwdriver (not included)
Assembly Instructions
L-GZ205PCO-4
Florence Gazebo

2

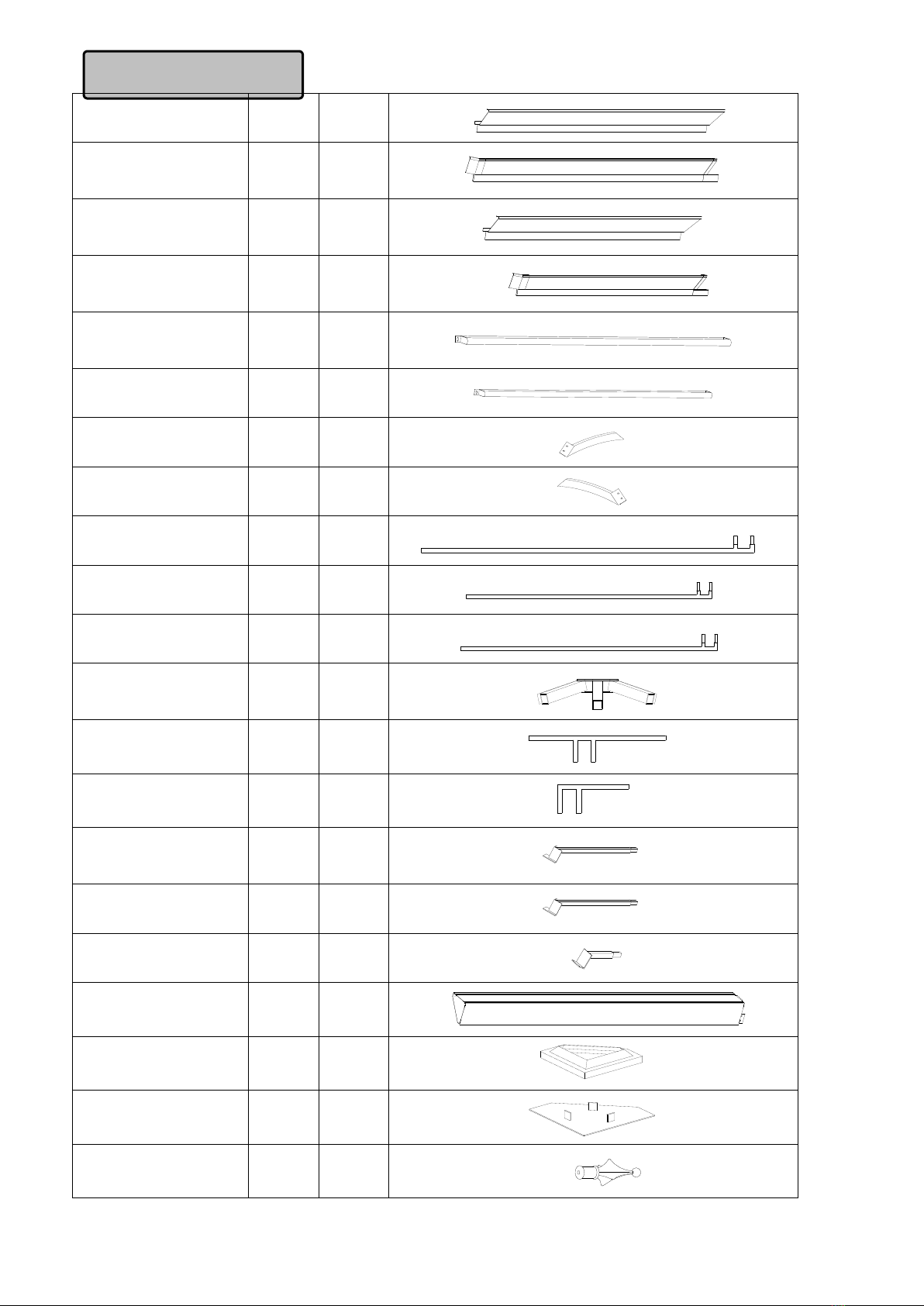

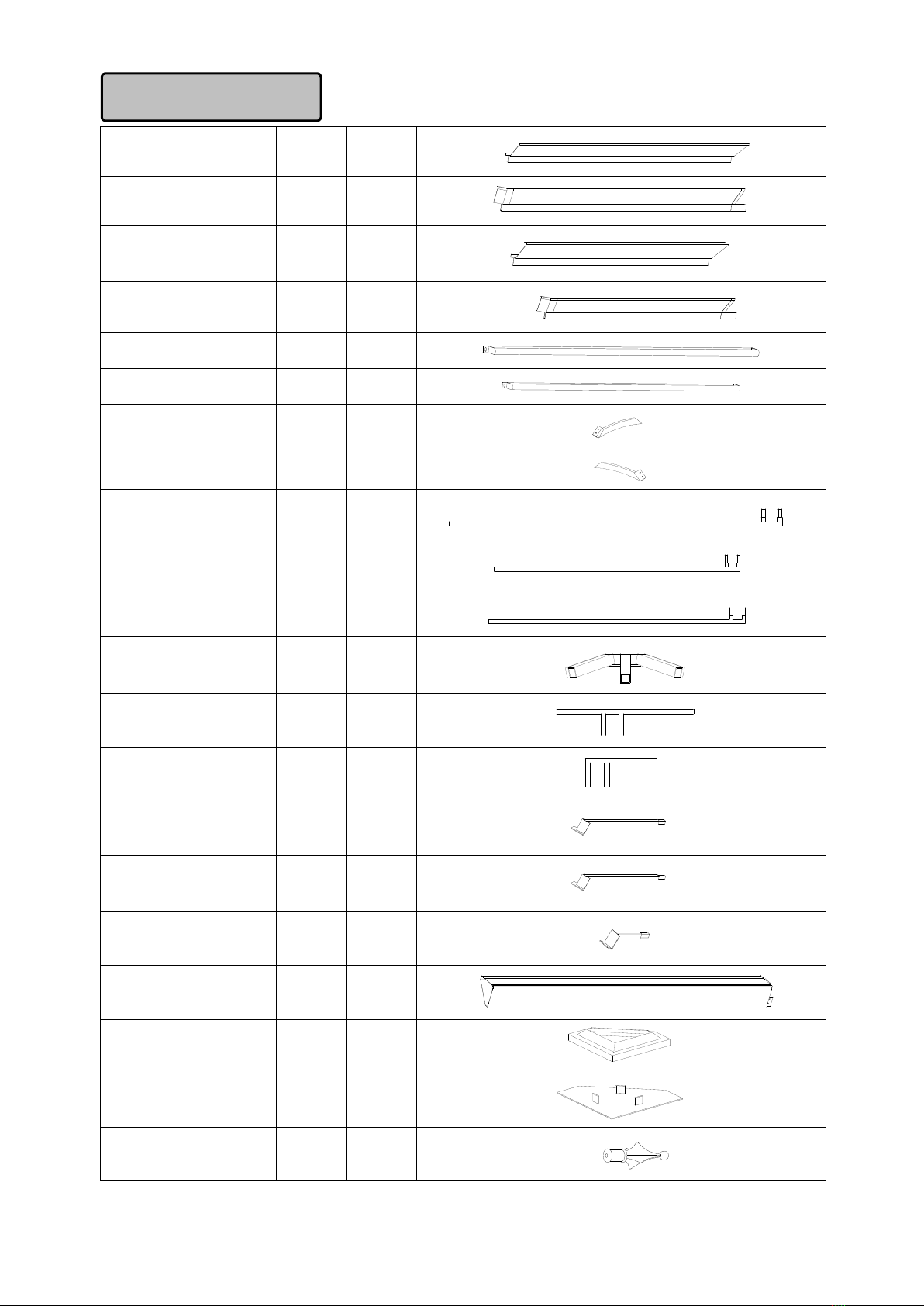

Parts List
Long beam 1
A1
2
Long beam 2
A2
2
Short beam 1
B1
2
Short beam 2
B2
2
Long netting pipe
C1
4
Short netting pipe
C2
4
Support piece 1
D 1
4
Support piece 2
D 2
4
Top bar 1
E
4
Top bar 2
F
2
Top bar 3
G
2
Top connector
H
1
Bar connector 1
I1
4
Bar connector 2
I2
4
Corner connector 1
J1
2
Corner connector 2
J2
2
Connector
K
4
Pole
L
4
Base
M
4
Stake plate
N
4
Finial
O
1

3
Hook
P
1
Patch
Q
4
Canopy
R
1
Top canopy
S
1
Wall
T
1
Netting
U
1
Hardware Pack used in Step 1
AA
1/4”-20*0.6 Screw
32 PCS
BB
1/4”-20 Flat washer
40 PCS
CC
1/4”-20*0.6 Screw
8 PCS
W
1/4”-20 Wrench
1 PC

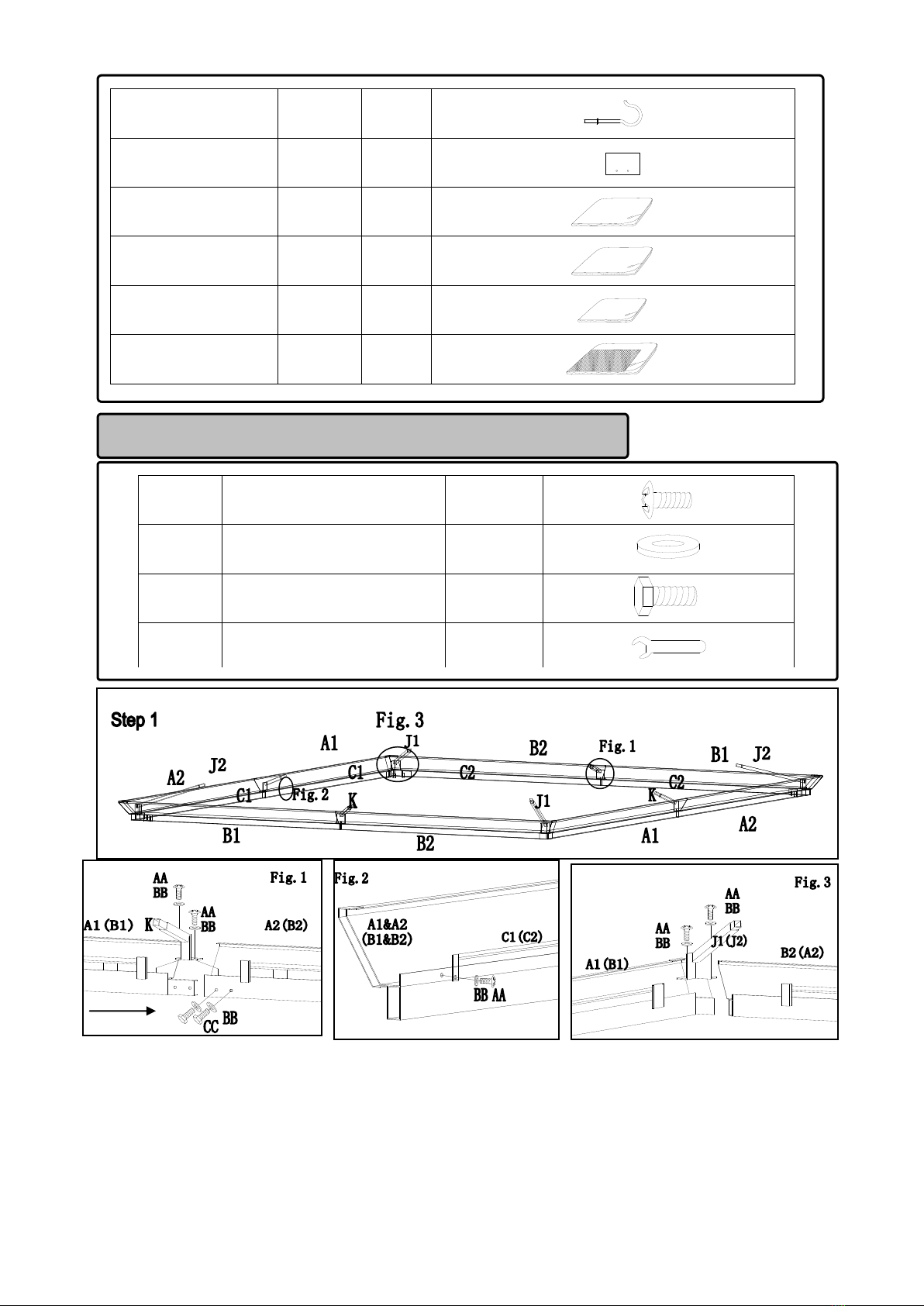

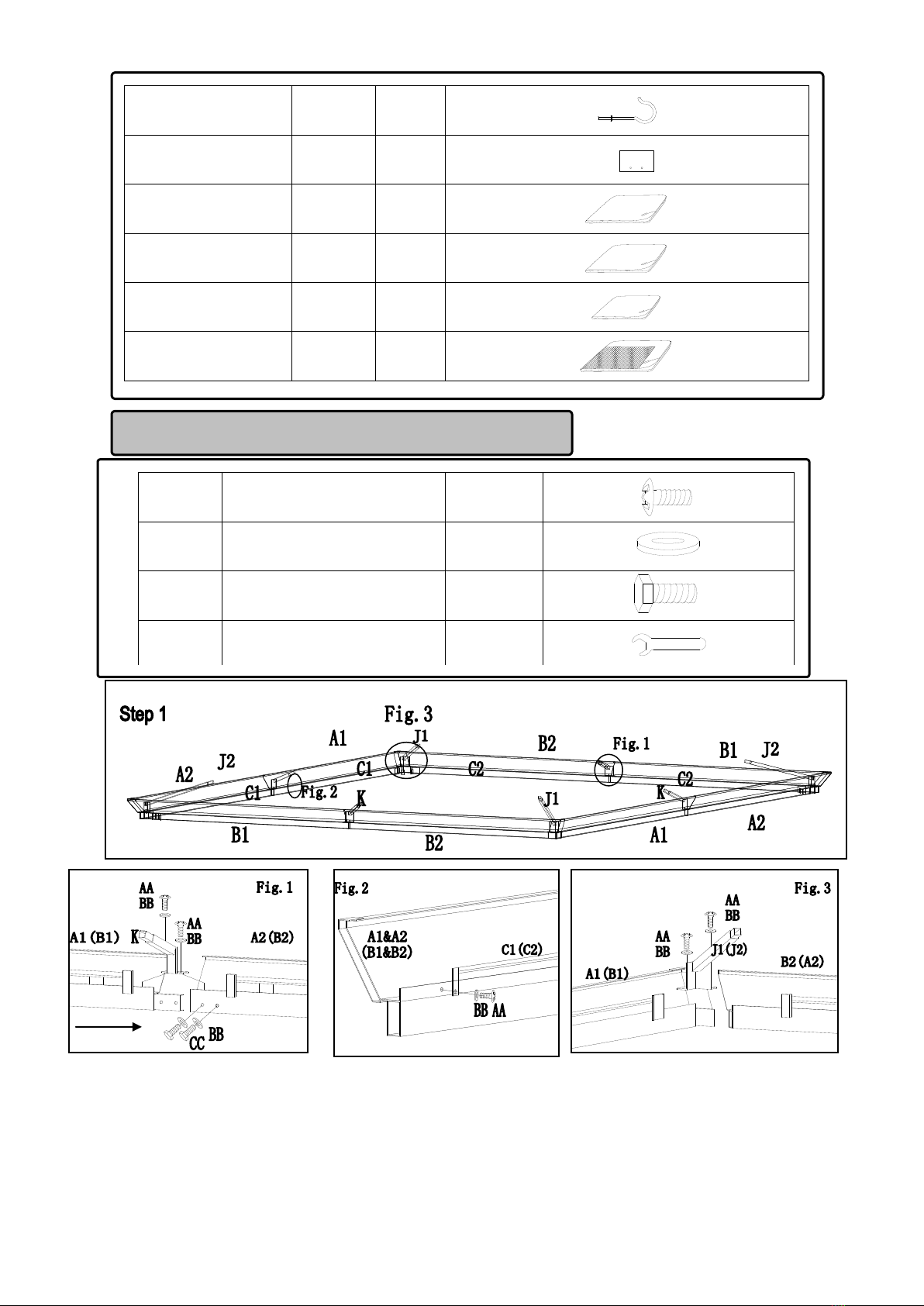

Fig.1: Insert Beam A1 (B1) to Beam A2 (B2), and tighten them with Screw (CC) and Flat washer (BB).
Use Screw (AA) and Flat washer (BB) to tighten Connector (K) to beams.
Fig.2: Use Screw (AA) and Flat washer (BB) to tighten Netting pipe (C1 &C2) to Long beam (A1&A2) and
Short beam (B1&B2).
Fig.3: Insert one end of the beam A1(B1) to another beam B2(A2), and tighten Corner connector J1(J2)
to beam corner with Screw (AA) and Flat washer (BB).

4
BB
1/4”-20 Flat washer
16 PCS
CC
1/4”-20*0.6 Screw
16 PCS

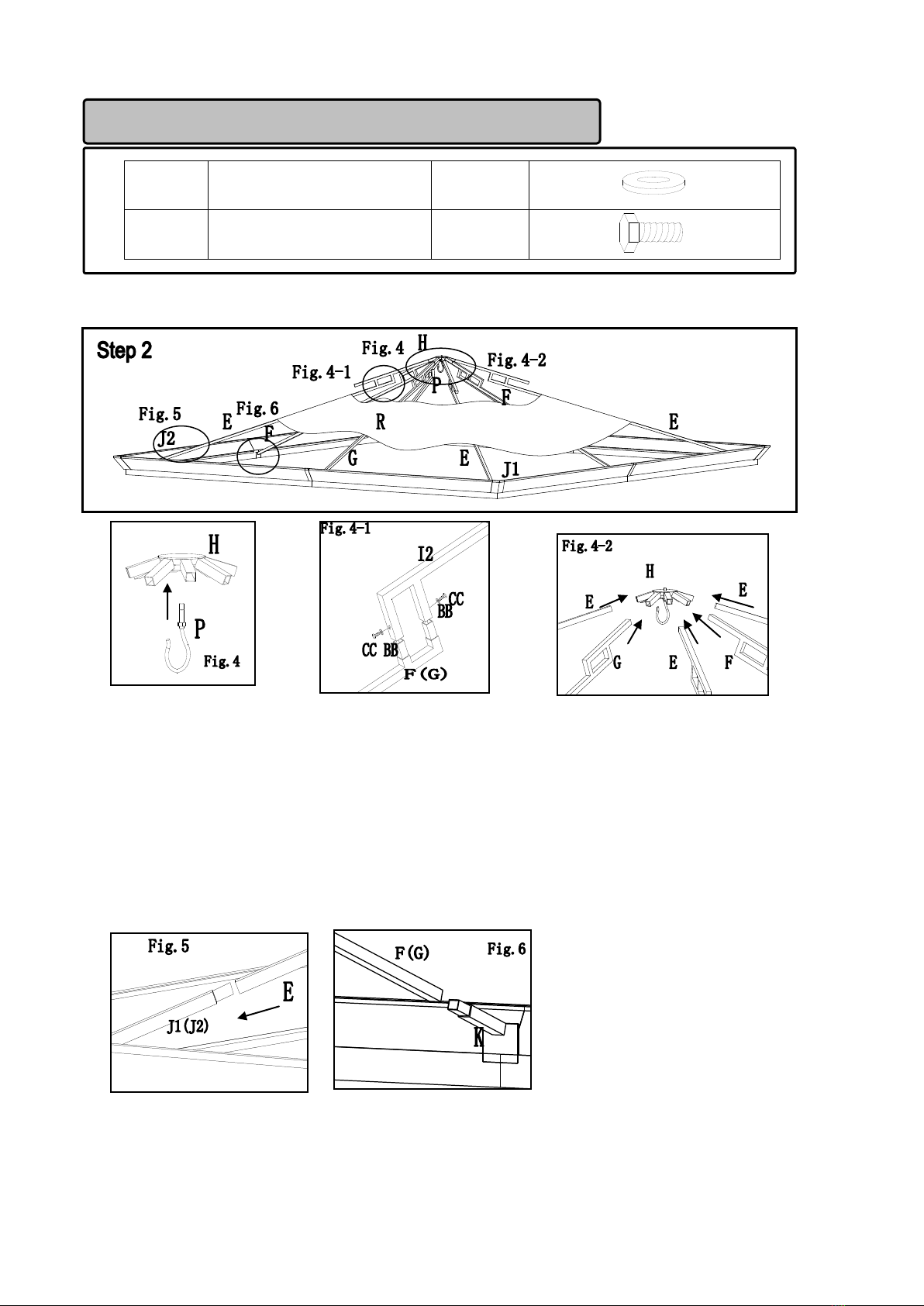

Fig.4: Assemble Hook (P) to Top connector (H).
Fig.4-1: Insert Bar connector (I2) to Top bar (F&G) and tighten them with Screw (CC) and Flat
washer (BB). Assemble Bar connector (I1) and Top bar (E) in the same way.
Fig.4-2: Insert Top bar (E, F, G) through the opening of Canopy (R) to Top connector (H).
Fig.5: Insert the other end of Top
bar (E) to Corner connector
(J1&J2).
Fig.6: Insert the other end of Top
bar (F&G) to Connector (K).
Hardware Pack used in Step 2

5
Hardware Pack used in Step 3
AA
1/4”-20*0.6 Screw
20 PCS
BB
1/4”-20 Flat washer
60 PCS
CC
1/4”-20*0.6 Screw
16 PCS
DD
1/4”-20*0.75 Screw
16 PCS
EE
1/4”-20*2.125 Screw
8 PCS
GG
Plastic ring
104PCS
FF
￠5/16"*7.08 Stake
12 PCS

6

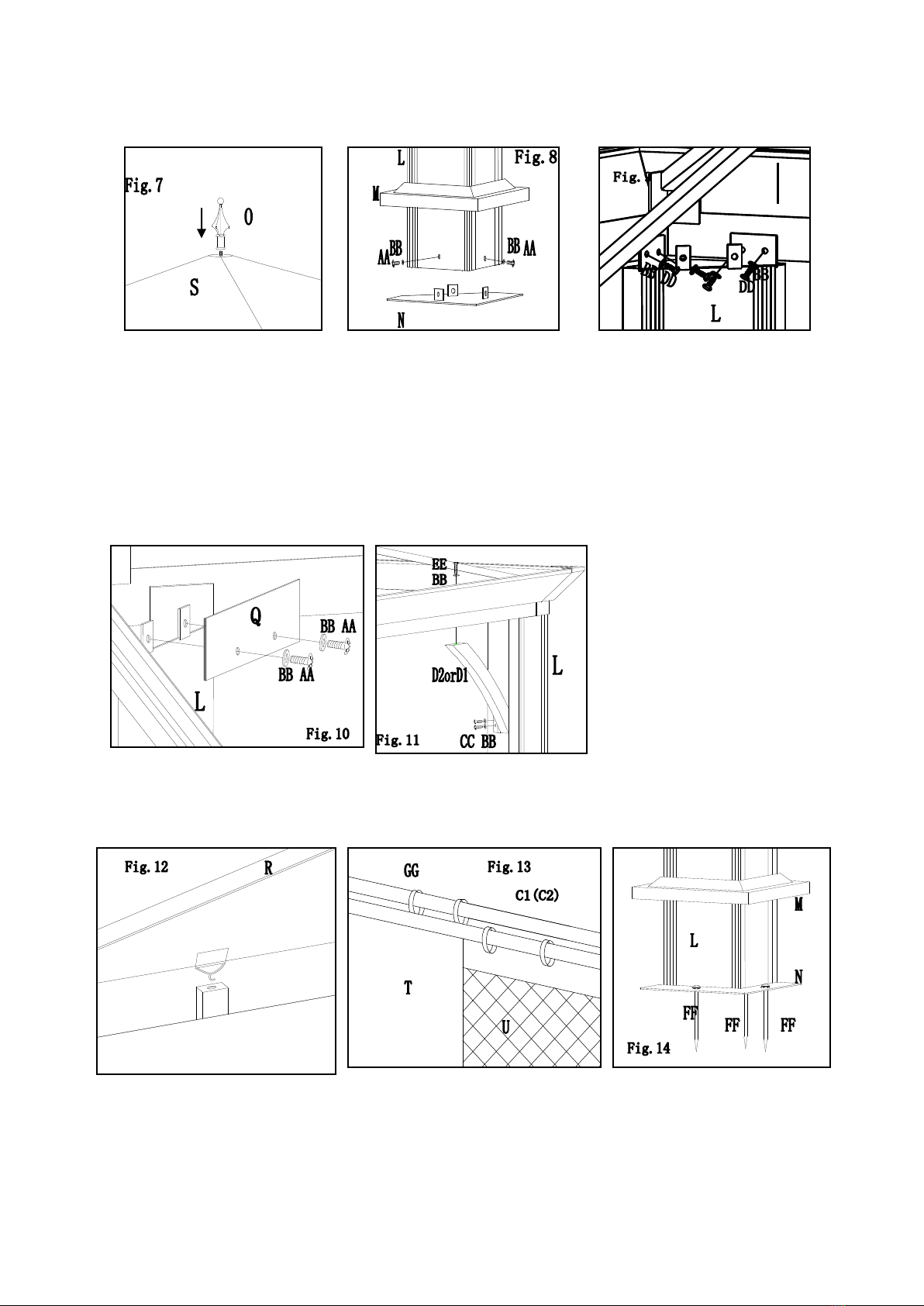

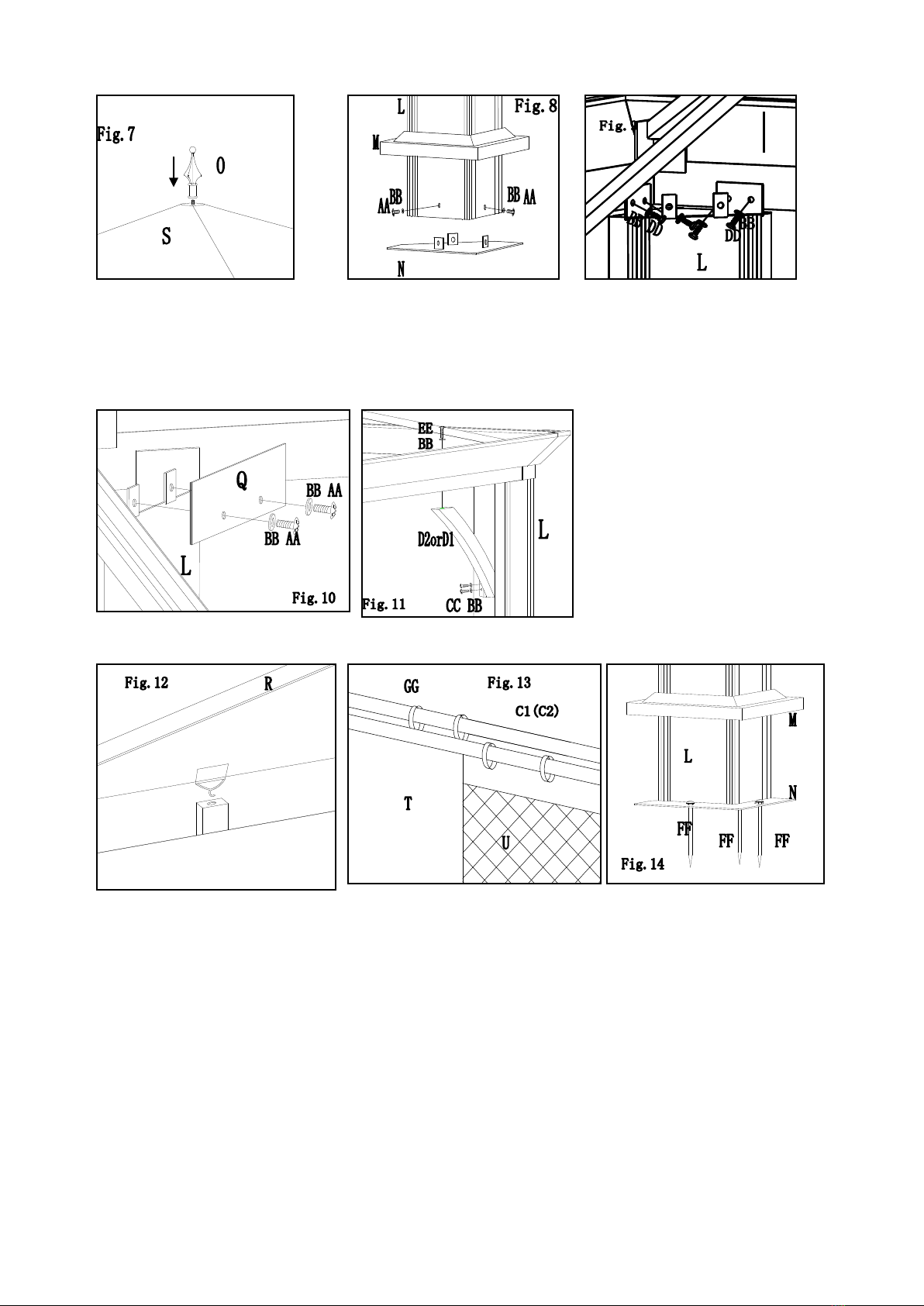

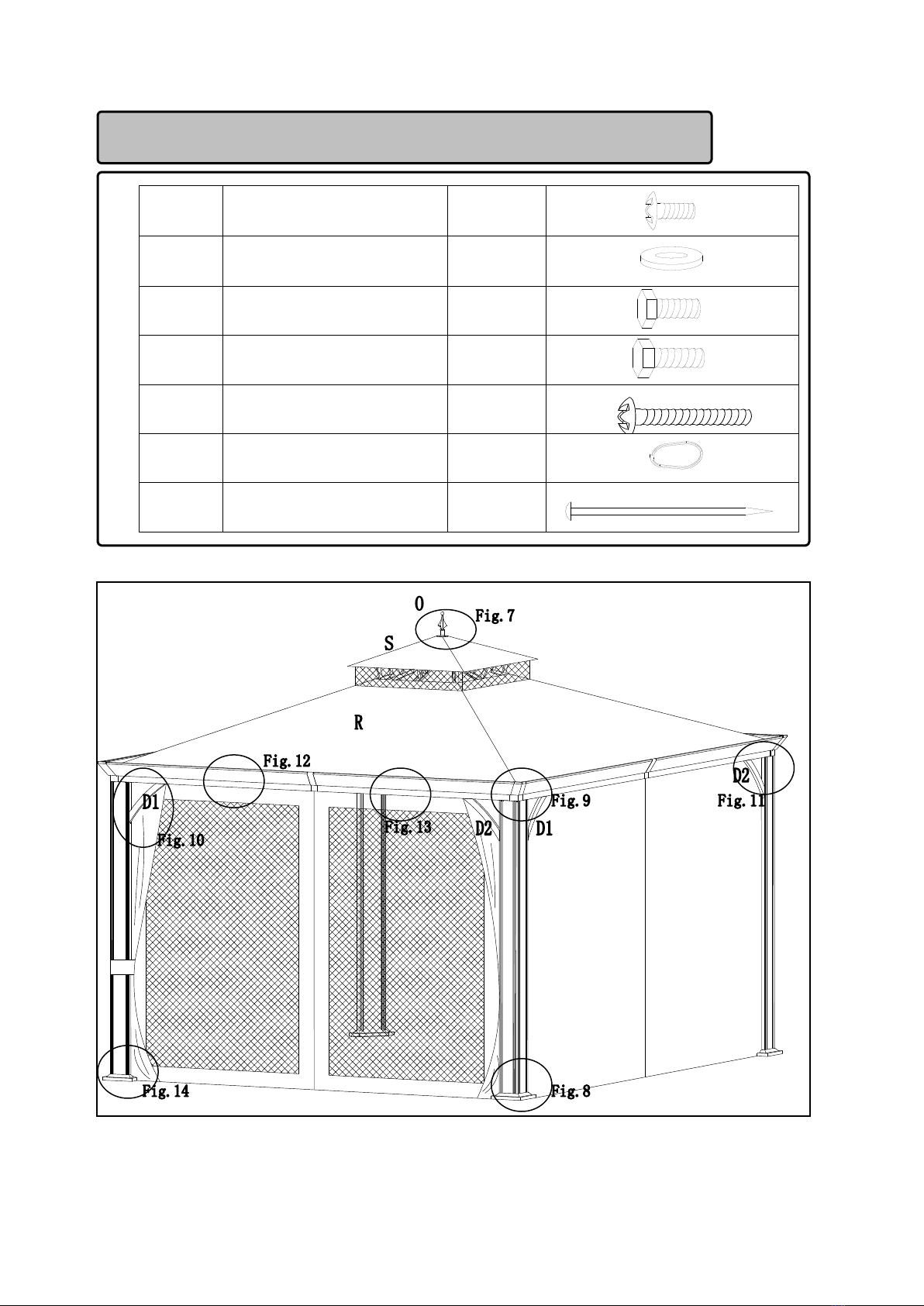

Fig.7: Assemble Top canopy (S) on the frame, and screw Finial (O) on.
Fig.8: Put Base (M) onto Pole (L), and tighten Stake plate (N) with Pole (L) with Screw (AA) and Flat
washer (BB).
Fig.9: Tighten Pole (L) to the beam corner with Screw (DD) and Flat washer (BB).
Fig.10: Tighten Patch (Q) to
Pole (L) with Screw (AA) and
Flat washer (BB).
Fig.11: Tighten Support piece
(D2&D1) to Pole (L) and
beams with Screw (EE), Bolt
(CC) and Flat washer (BB).
Fig.12: Extend Canopy (R), and hook it on the holes of beams.
Fig.13: Tie Netting (U) and Wall (T) to Netting pipe (C1, C2) with Plastic ring (GG).
Fig.14: Lift Base (M) and fix the gazebo on the ground with Stake (FF).

7
USE & CARE:
1. This Gazebo is not a permanent structure and should be disassembled & stored away after
use.
2. Do not repack your gazebo until completely dry.
3. This Gazebo must be assembled by Four adults or more.
4. This Gazebo must not be left erect in windy conditions.
5. Loading limit of the hook is 45 lbs
6. Loading limit of the ring is 25 lbs
7. Loading limit of the glass side bar top is 33 lbs.
WARNINGS:
1. Assembly Instructions must be followed.
2. Pegs supplied must be used to hold this gazebo in place when upright.
3. Warranty does not cover damage due to extreme weather conditions.
4. Do not use candles, matches or open flames of any kind in or near a tent.
5. Do not cook inside the tent.
6. Build campfires downwind and several meters away from a tent and be sure to fully
extinguish campfires before leaving a campsite or before retiring for the night.
7. Exercise extreme caution when using fuel-powered lanterns or heaters inside a tent and use
battery-operated lanterns whenever possible.
8. Do not refuel lamps, heaters or stoves inside a tent.
9. Extinguish or turn off all lanterns before going to sleep.
10. Do not smoke in a tent.
11. Do not store flammable liquids inside a tent
12. KEEP ALL FLAME AND HEAT SOURCES AWAY FROM THIS TENT FABRIC. This tent is
made of flame-resistant fabric. It is not fireproof. The fabric will burn if left in continuous contact
with a flame source.

1
IMPORTANT:
Veuillez lire et suivre tous les avertissements de sécurité, les avis, les
instructions de montage, et d’emploi et soin, avant d’essayer de monter.
IMPORTANT:
1. Nous recommandons l’aide de 4 adultes ou plus pour l’installation et le montage de
votre gazebo.
2. N’utilisez cette unitépendant un orage électrique, car elle courre le risque d’être
foudroyé.
3. Ne montez pas sur le gazebo. Une chute du haut de ce gazebo peut provoquer des
blessures importantes et même la mort.
4. Ne laisser pas la tente érigée quand il y a un risque de grand vent, car la structure
pourrait s’endommager.
5. N’allumez jamais un barbecue sous ce gazebo et n’utilisez pas de lanternes àflammes.
6. Cet emballage contient des objets petits et des sacs en plastique qui doivent se
maintenir hors de la portée des enfants.
7. Assurez vous que toutes les connexions et les poteaux sont fixés fortement dans leur
position. Il est important de vous en assurer avant l’usage pour éviter l’effondrement
ou les dommages à l’article, ce qui pourrait aussi provoquer des blessures.
Outils nécessaires: échelle, marteau, tournevis (ne sont pas compris)
Instructions de Montage
L-GZ205PCO-4
Gazebo (Tente) Florence

2
Liste de Pièces
Poutre Longue
A1
2
Poutre Longue
A2
2
Poutre Courte 1
B1
2
Poutre Courte 2
B2
2
Tuyau àMoustiquaire
Long
C1
4
Tuyau àMoustiquaire
Court
C2
4
Pièce de soutien 1
D 1
4
Pièce de soutien 2
D 2
4
Barre du Toit 1
E
4
Barre du Toit 2
F
2
Barre du Toit 3
G
2
Connexion de la Cime
H
1
Connexion de Barre 1
I1
4
Connexion de Barre 2
I2
4
Raccord angulaire 1
J1
2
Raccord angulaire 2
J2
2
Raccord
K
4
Poteau
L
4
Base
M
4
Plaque d’Ancrage
N
4
Ornement
O
1

3
Crochet
P
1
Plaque
Q
4
Toiture
R
1
Toiture Supérieure
S
1
Mur
T
1
Moustiquaire
U
1
Sachet de Quincaillerie pour la 1ère étape
AA
Boulon 1/4”-20*0.6
32 Pieces
BB
Rondelle Plate 1/4”-20
40 Pieces
CC
Boulon 1/4”-20*0.6
8 Pieces
W
Clé 1/4”-20
1 Pièce
Fig.1: Introduisez les Poutres A1 (B1) dans les Poutres A2 (B2), et fixez-les avec Boulon (CC) et Rondelle
Plate (BB). Fixez les Raccord (K) aux poutres avec Boulon (AA) et Rondelle Plate (BB)
Fig.2: Avec Boulon (AA) et Rondelle Plate (BB), fixez les Tuyaux à Moustiquaire (C1 &C2) aux Poutres
Longues (A1&A2) et aux Poutres Courtes (B1 &B2).
Fig.3: Introduisez une extrémitéde la Poutre A1(B1) dans l’autre Poutre B2(A2), et fixez la Connexion de
Barre J1(J2)au coin de la poutre avec Boulon (AA) et Rondelle Plate (BB).

4
BB
Rondelle Plate 1/4”-20
16 Pièces
CC
Boulon 1/4”-20*0.6
16 Pièces
Fig.4: Vissez le Crochet (P) dans la Connexion de la Cime (H).
Fig.4-1: Introduisez les Connexions de Barre (I2 ) aux Barres du Toit (F&G) et fixez-les avec
Boulon (CC) et Rondelle Plate (BB). Assemblez Connexion de Barre (I1) aux La Barre du Toit (E)
de la même façon.
Fig.4-2: Introduisez les Barres du toit (E, F, G) à travers l’ouverture du toit (R) et dans la Connexion
dut Toit (H).
Fig.5: Introduisez l’autre extrémité
de la Barre du Toit (E) à la
Connexion de la Barre (J1&J2).
Fig.6: Introduises l’autre extrémité
de la Barre du Toit F (G) à la
Raccord (K).
Sachet de Quincaillerie pour la 2ème étape

5
Sachet de Quincaillerie pour la 3ème étape
AA
Boulon 1/4”-20*0.6
20 Pièces
BB
Rondelle Plate 1/4”-20
60 Pièces
CC
Boulon 1/4”-20*0.6
16 Pièces
DD
Boulon 1/4”-20*0.75
16 Pièces
EE
Visse 1/4”-20*2.125
8 Pièces
GG
Anneau en Plastique
104 Pièces
FF
Piquet ￠5/16"*7.08
12 Pièces

6
Fig.7: Assemblez la Toiture (S) sur la charpente, et vissez l’ornement (O) sur la connexion de la cime.
Fig.8: Introduisez la Base (M) dans sur le Poteau (L), et fixez la Plaque d’Ancrage (N) à Poteau (L) avec
Boulon (AA) et Rondelle Plate (BB).
Fig.9: Fixez le Poteau (L) au coin de la Poutre avec Boulon (DD) et Rondelle Plate (BB).
Fig.10: Fixez la Plaque (Q)
au Poteau (L) avec Boulon
(AA) et Rondelle Plate (BB).
Fig.11: Fixez la Pièce de
soutien (D1&D2) au Poteau
(L) et aux Poutres avec
Visse (EE), Boulon (CC) et
Rondelle Plate (BB).
Fig.12: Étendez la Toiture (R), et accrochez-la aux trous des Poutres. Fixez-les.
Fig.13: Attachez le Moustiquaire (U) et le Mur (T) au Tuyau Moustiquaire (C1, C2) avec les Anneaux en
Plastique (GG).
Fig.14: Levez la Base (M) et fixez le gazebo àla terre avec les Piquets (FF).

7
EMPLOI ET SOIN:
1. Cette tente n’est pas une structure permanente et doit se démonter et se garder après
l’emploi.
2. N’emballez pas votre tente de nouveau si il n’est pas complètement sec.
3. Quatre adultes ou plus seront nécessaires pour construire cette Tente.
4. Cette tente ne doit pas rester érigée quand il y a du vent.
5. La capacitéde poids du crochet est de 45 livres
6. La capacitéde poids de l’anneau est de 25 livres
7. La capacitéde poids de la barre du toit en vitre est de 33 livres.
AVERTISSEMENTS:
1. Suivez les instructions de montage.
2. Utilisez les piquets fournis pour maintenir le gazebo en place quand il soit érigé.
3. La garantie ne couvre pas les dommages occasionnés par des les intempéries.
4. N’utilisez pas de bougies, d’allumettes ou des flammes de n’importe quelle sorte dans ou
près d’une tente.
5. Ne cuisinez pas dans la tente.
6. Allumez les feux de camp à plusieurs mètres de la tente et a faveur du vent et
assurez-vous d’éteindre le feu complètement avant de laisser votre terrain ou avant de vous
retirer pour la nuit.
7. Faites très attention quand vous utilisiez des lanternes ou des réchauffeurs àcombustible
dans la tente et utilisez seulement des lampes àpiles autant que possible.
8. Ne remplissez de combustible ni lampes, ni réchauffeur, ni cuisinières dans la tente.
9. Éteignez toutes les lanternes ou lampes avant de vous coucher.
10. Ne fumez pas dans une tente.
11. N’utilisez pas de liquides inflammables dans une tente.
12. ÉLOIGNEZ TOUTE FLAMME OU SOURCES DE CHALEUR DU TISSU DE CETTE
TENTE. Cette tente est faite de tissu résistant aux flammes. Il n’est pas ignifuge. Le
tissue brûlera si on le tient en contact continu avec une flamme.
