Sunjoy L-GG030PST-B Hardtop Grill Gazebo User manual

Questions, problems, missing parts? Before returning to your retailer, call our customer
service department at 1-866-578-6569 anytime 24 hours / 7 days a week, or email to
[email protected] or visit www.sunjoyonline.com.
MODEL #L-GG030PST-B
ITEM #0757134
Hardtop Grill Gazebo
Français p. 12
Español p. 24

1
PART
A
B
2
4
4
2
2
1
2
2
4
2
2
2
2
2
DESCRIPTION QUANTITY
C
D1
D2
E
F1
F2
Roof Vent
Base
Base cover
Truss Beam (1)
Connecting Board 3
Truss Beam (2)
Top Connecting Pole
Connecting Board 1
Connecting Board 2
F3
G
H1
H2
H3
I1
Top Hook
Roof Cladding – long panel (1)
Roof Cladding – long panel (2)
Roof Cladding – long panel (3)
Roof Cladding – short panel(1)
I2
Roof Cladding – short panel(3)
Roof Cladding – short panel(2)
I3
PART
2
DESCRIPTION QUANTITY
J
K1
1
2
2
2
4
2
14
24
8
2
6
4
K2
L
M1
M2
M3
M4
N
O
P
Trim Cap
Post（1）
Post（2）
Skew Support Piece
Screen
Counter
Tile
Presser 1
Presser 2
Cover Supporting Board
Led light

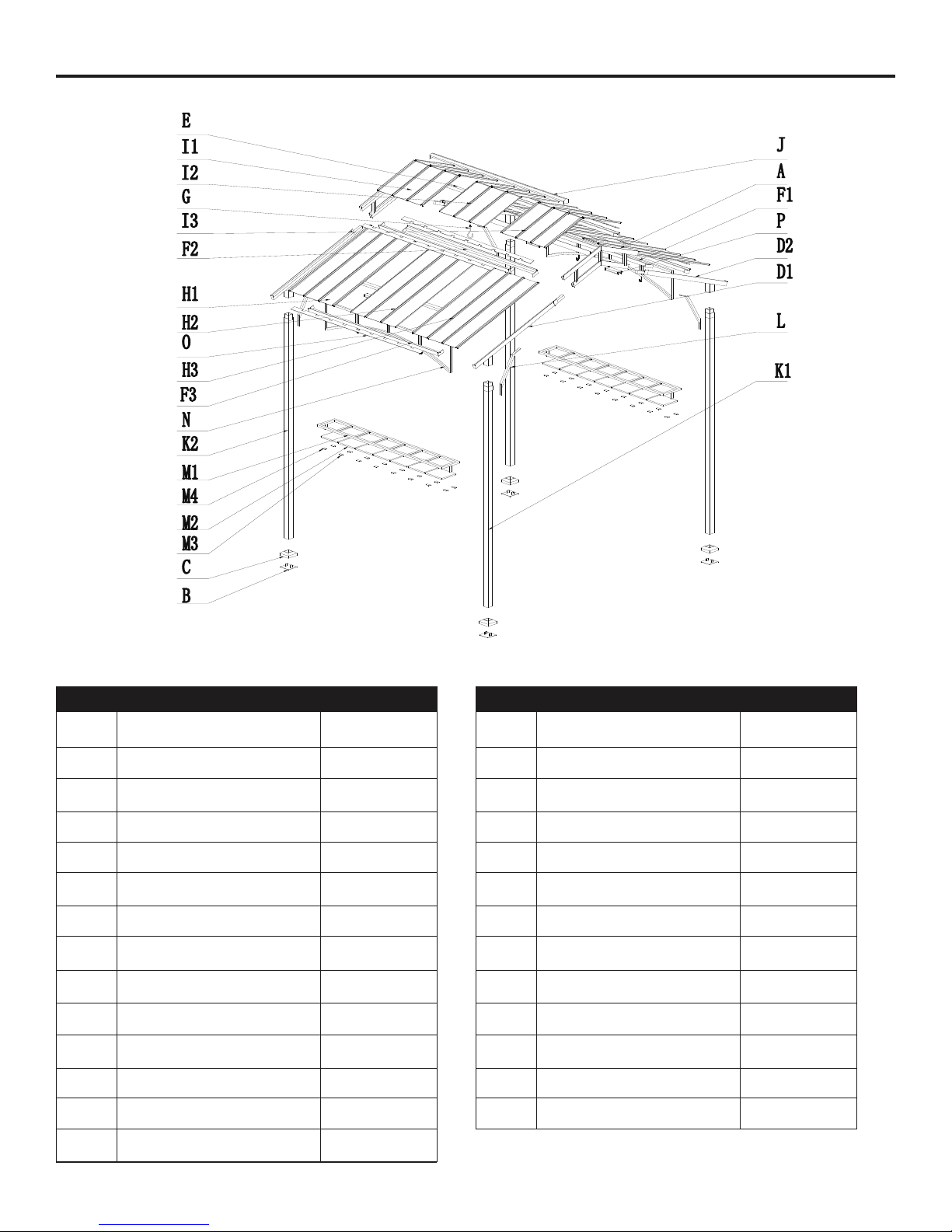

PACKAGE CONTENTS

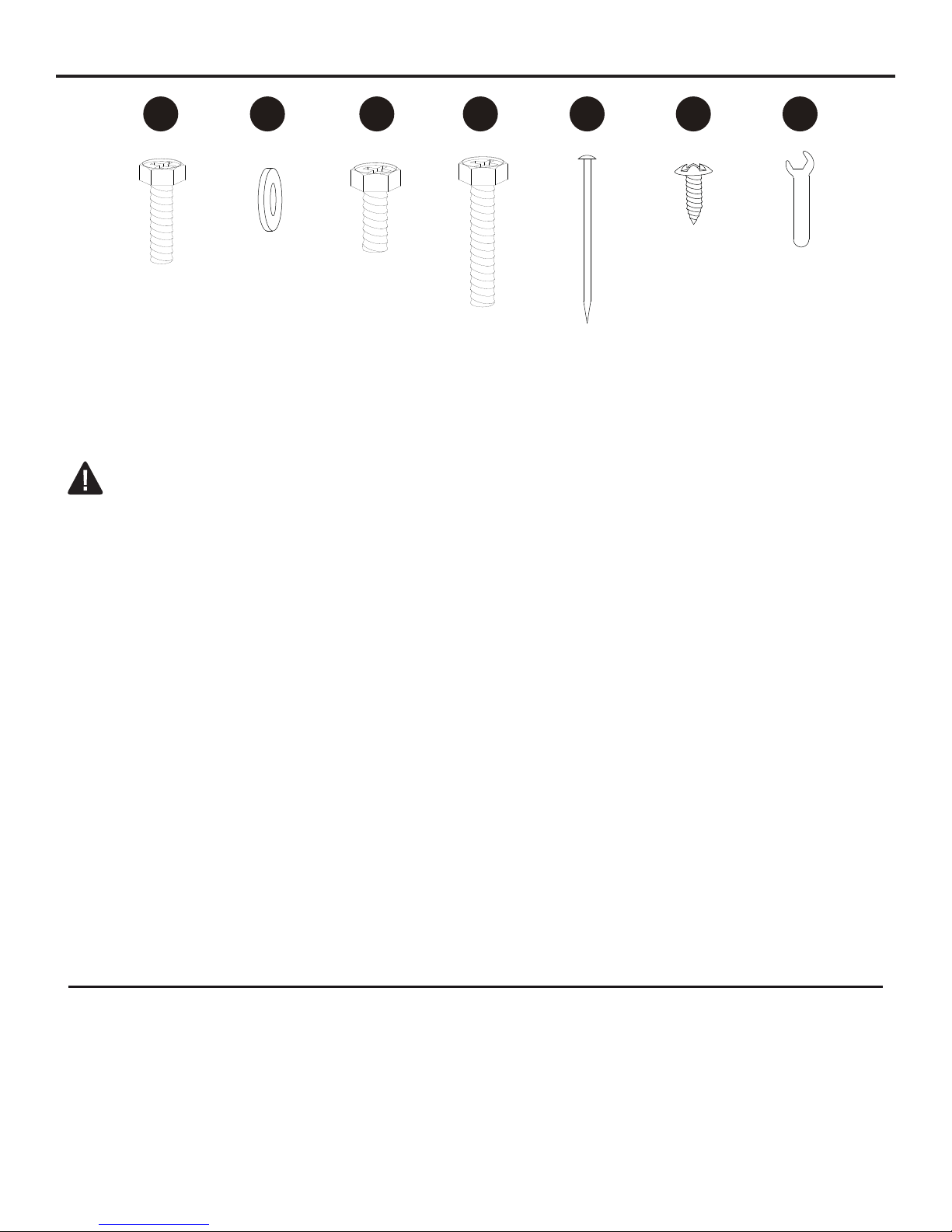

HARDWARE CONTENTS
2
M6 x 15 mm
Screw
Qty. 48+5
M6 x 20 mm
Screw
Qty. 80+8 Qty. 130+13
M6
Washer
M4 x 10 mm
Screw
Qty. 32+4
M6
Wrench
Qty. 2
M6 x 35 mm
Screw
Qty. 2+1
Qty. 8
Φ8*240 mm
Stake
AA BB CC II JJ
DD Z
WARNING
• This product is intended for outdoor use only and should be placed on flat, horizontal ground.
• Ensure enough clearance around the product.
• Before assembling the product, find level ground no less than 6 ft. away from any structures or
obstructions, such as fences, garages, houses, overhanging branches, laundry lines, or electrical wires.
• The gazebo must be anchored with stakes onto the ground for added safety.
• It cannot be permanently attached to a concrete floor or platform.
• Do not assemble the gazebo on sandy, muddy or loose soil, as stakes do not have enough anchorage
in these types of soil.
• This product is for outdoor use only! Do not climb on top of the gazebo! Do not use the unit during an
electrical storm!
CAUTIONS
• Any assembly or maintenance of the product must be carried out by adults only.
• Arrange 6 or more manpower when assembling or moving the product.
• Some parts may contain sharp edges. Wear protective gloves if necessary.
• Check all nuts and bolts periodically for tightness. When required, tighten them again.
• Do not hang any weights on the roof frame.
• Always keep children under close supervision when they are using or are around this product. Never
leave children unattended.
Hook maximum weight: 26 lbs
Estimated Assembly Time: 90 minutes
Tools Required for Assembly: Wrench (included) and Phillips Screwdriver (not included).
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to
assemble the product.

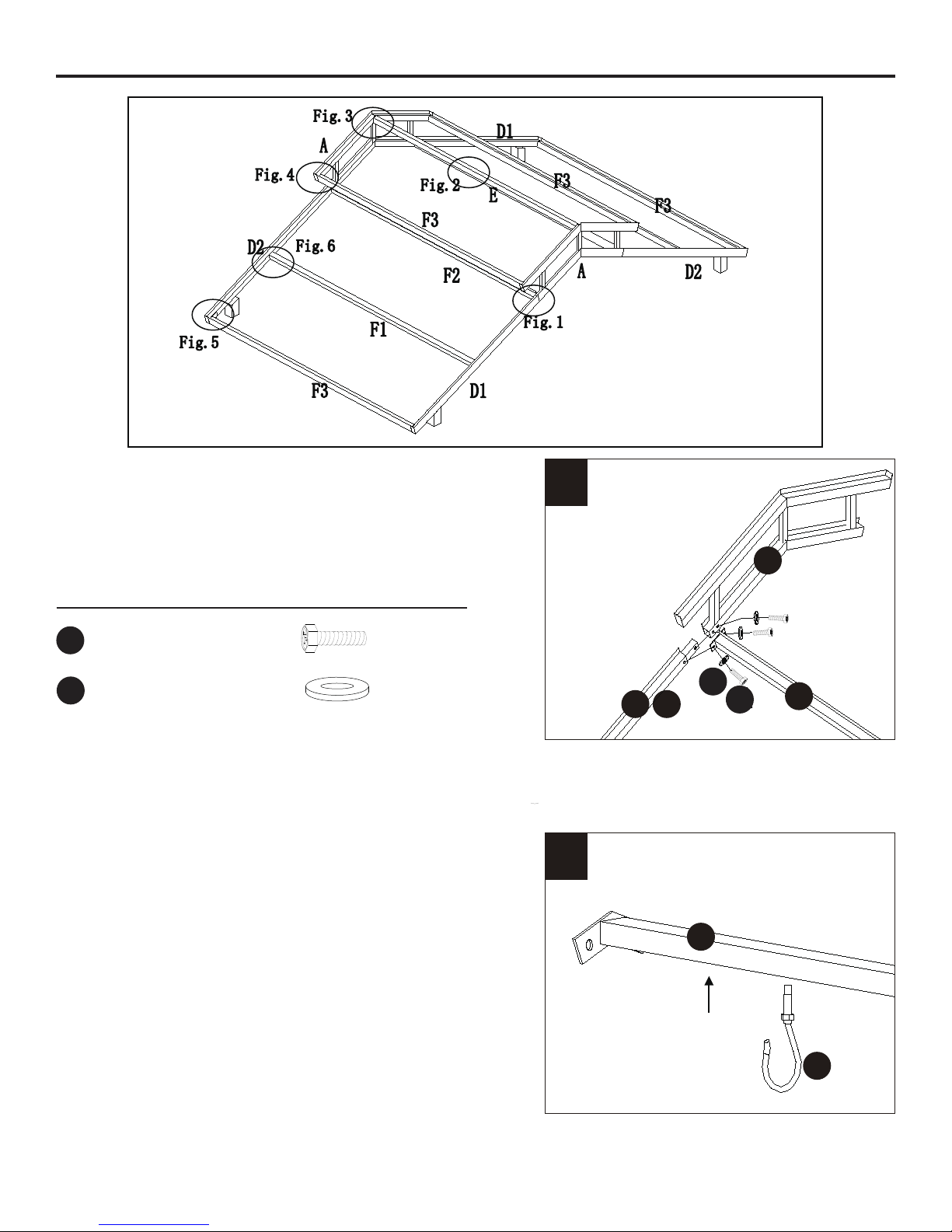

1. Attach truss beam D1 (D2) to top roof vent (A),
assemble them with Connecting Board 2 (F2)
using screw (AA) and washer (BB).
2. Attach top hook (G) to Top Connecting Pole (E).
ASSEMBLY INSTRUCTIONS
3
F
2
F
1
D2 AA
BB F2
Hardware Used
x 12
M6 x 20 mm Screw
AA
x 12
M6 Washer
BB
E
G
A
D1

ASSEMBLY INSTRUCTIONS
3. Attach Top Connecting Pole (E) to top roof vent (A)
using screw (AA) and washer (BB). 3
G
4. Attach Connecting Board 3 (F3) to top roof vent (A)
using screw (AA) and washer (BB). 4
5. Attach Truss Beam D1 (D2) to Connecting Board 3
(F3) using screw (AA) and washer (BB). 5
4
AA
BB
AA
BB
F2
E
A
AA
BB
A
F3D2
D2 D1
AABB
F3
Hardware Used
x 4
M6 x 20 mm Screw
AA
x 4
M6 Washer
BB
Hardware Used
x 8
M6 x 20 mm Screw
AA
x 8
M6 Washer
BB
Hardware Used
x 8
M6 x 20 mm Screw
AA
x 8
M6 Washer
BB
（ ）

ASSEMBLY INSTRUCTIONS
5
6K

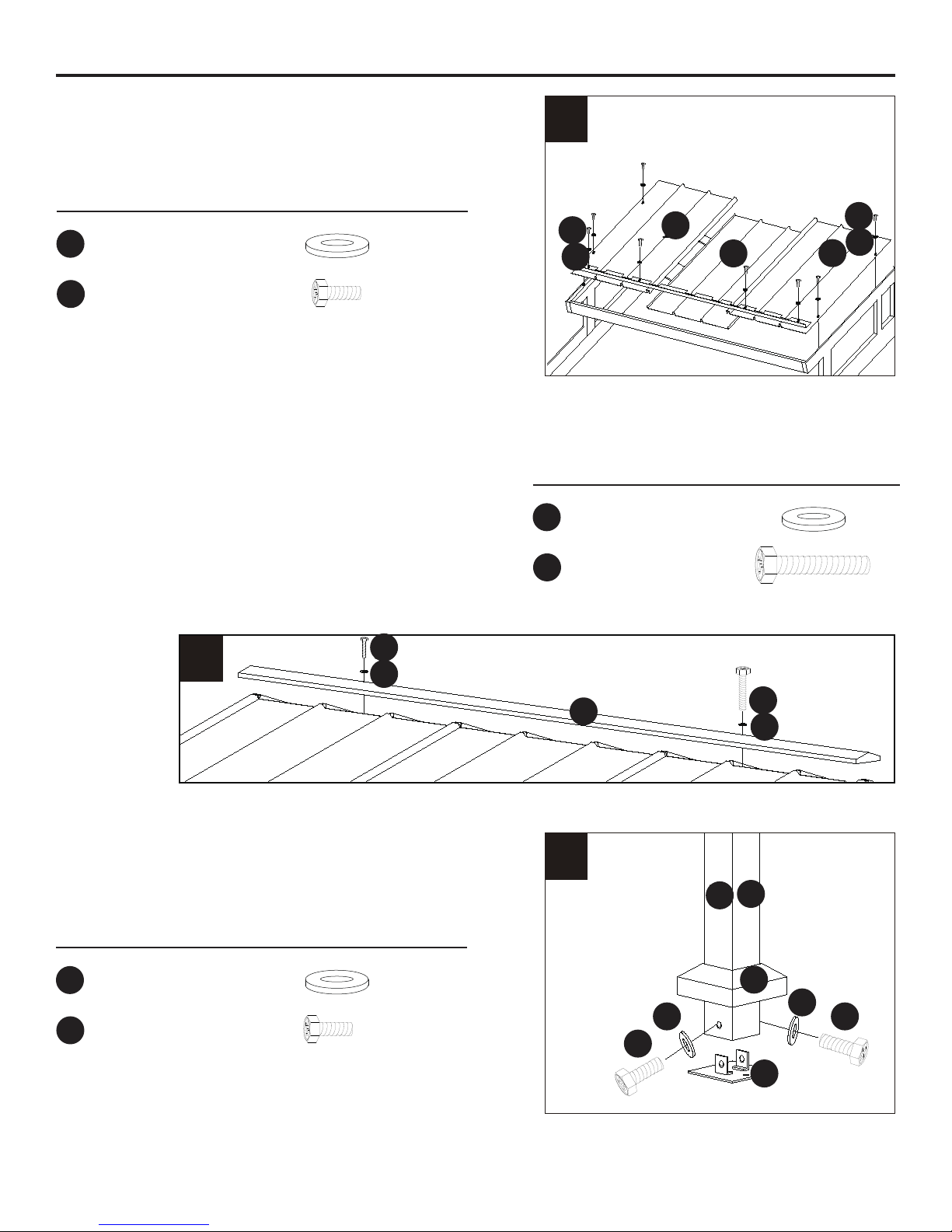

7. Attach Roof cladding – long panels (H1，H2，H3) to
Cover Supporting Board (O) using screw (CC) and
washer (BB).
7
AA
BB
AA
BB
F1
D2 D1
BB
CC
CC
CC
BB BB
BB
CC
H1 H2 H3
O
O
Hardware Used
x 8
M6 x 20 mm Screw
AA
x 8
M6 Washer
BB
Hardware Used
x 24
M6 Washer
BB
x 24
M6 x 15 mm Screw
CC
（ ）

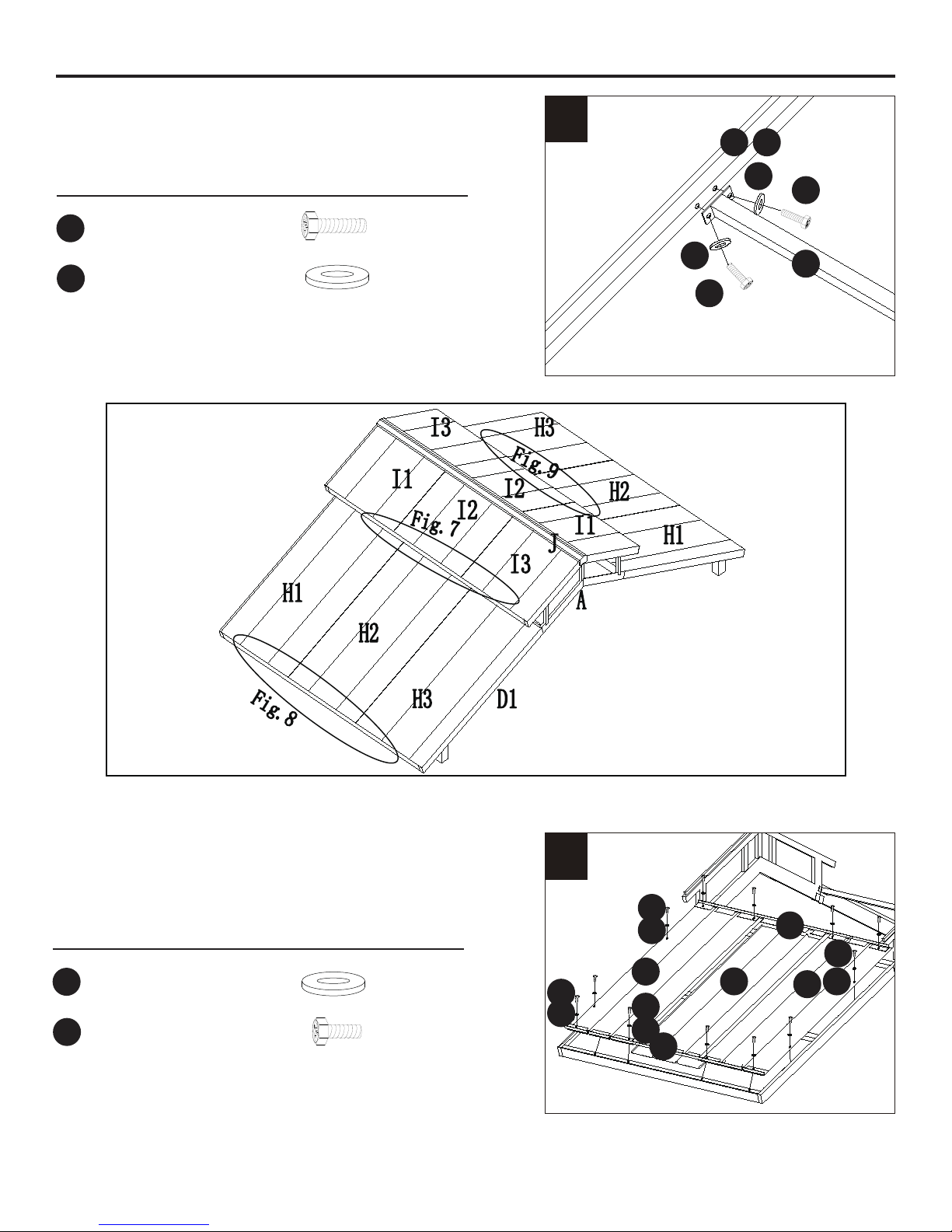

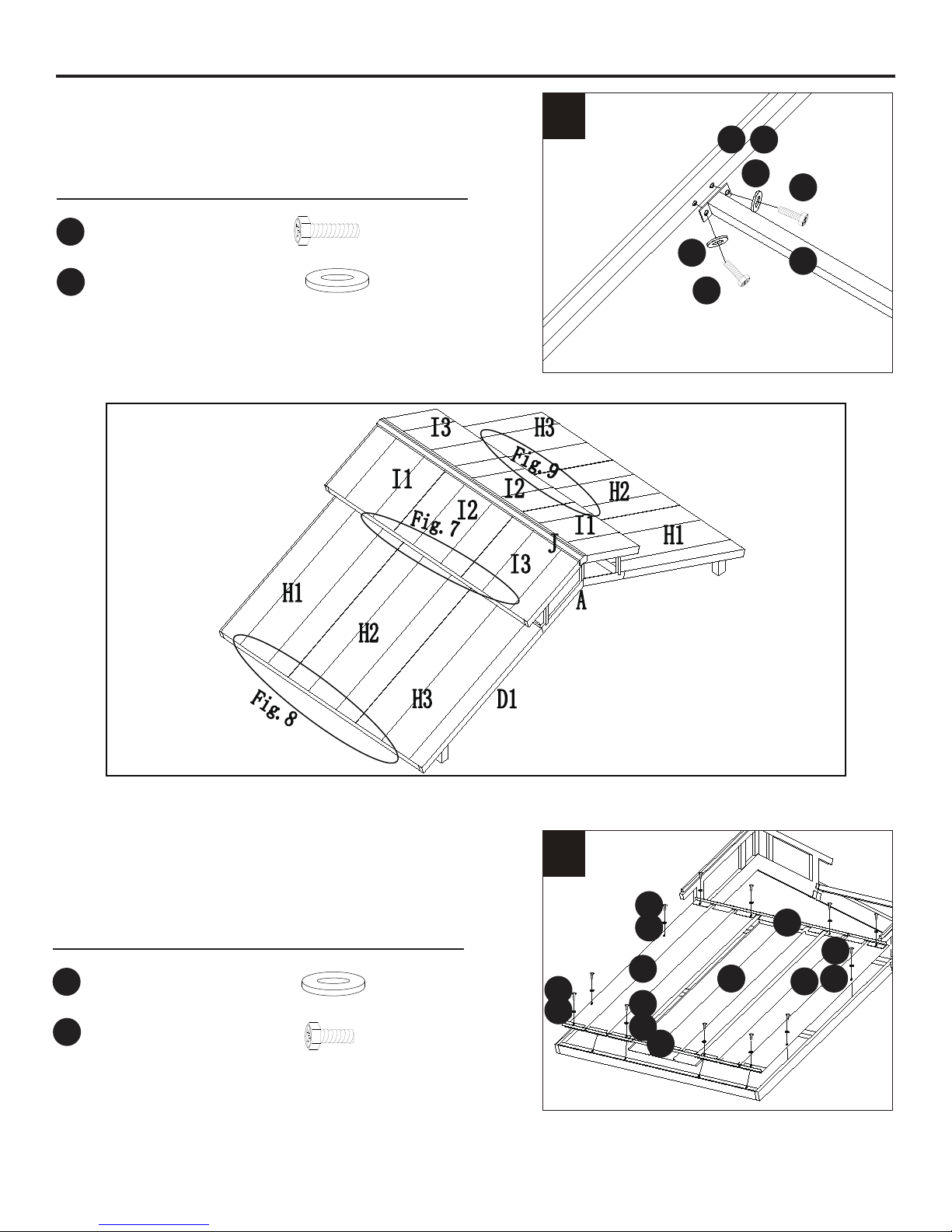

6. Attach Connecting Board 1(F1) to Truss Beam D1 (D2)
using screw (AA) and washer (BB).

ASSEMBLY INSTRUCTIONS
6
8. Attach the Roof cladding – short panels (I1，I2，I3)
to Cover Supporting Board (O) using screw (CC) and
washer (BB).
8
9. Attach trim cap (J) to Top Connecting Pole using
screw (DD) and washer (BB).
9
10. Insert Base cover (C) into Pole (K1 & K2), attach
Base (B) and Pole (K1 & K2) using screw (CC),
washer (BB).
10
Hardware Used
x 16
M6 Washer
BB
x 16
M6 x 15 mm Screw
CC
Hardware Used
x 8
M6 Washer
BB
x 8
M6 x 15 mm Screw
CC
Hardware Used
x 2
M6 Washer
BB
x 2
M6 x 35 mm Screw
DD
BB
CC I1
K1 K2
I2 I3
CC
BB
BB
BB BB
CC
CC
BB
DD
J
B
C
DD
（ ）

7
ASSEMBLY INSTRUCTIONS
11. Lift the assembled big top and insert the Posts (K1
& K2) into the Truss Beam (1) (D1) and Truss Beam
(2) (D2), secure with screw (AA), washer (BB).
11
Hardware Used
x 8
M6 x 20 mm Screw
AA
x 8
M6 Washer
BB
D1 D2
BB BB
AA
AA
( )
K1 K2&

8
ASSEMBLY INSTRUCTIONS
12 . Attach Screen (N) to Pole (K1 & K2) using screw
(AA), washer (BB). 12
13. Attach Skew support piece (L) onto Pole (K1 & K2)
and Truss Beam (D1 & D2) using screw (AA), washer
(BB).
13
14. Attach Countertop (M1) onto Pole (K1 & K2) using
screw (AA), washer (BB). 14
Hardware Used
x 8
M6 x 20 mm Screw
AA
x 8
M6 Washer
BB
Hardware Used
x 16
M6 x 20 mm Screw
AA
x 16
M6 Washer
BB
Hardware Used
x 8
M6 x 20 mm Screw
AA
x 8
M6 Washer
BB
M1
BB AA
AA
AA
AA
AA
N
BB
BB
BB
BB
K1 K2
&
K1 K2
&
K1 K2&
D1 D2&

9
ASSEMBLY INSTRUCTIONS

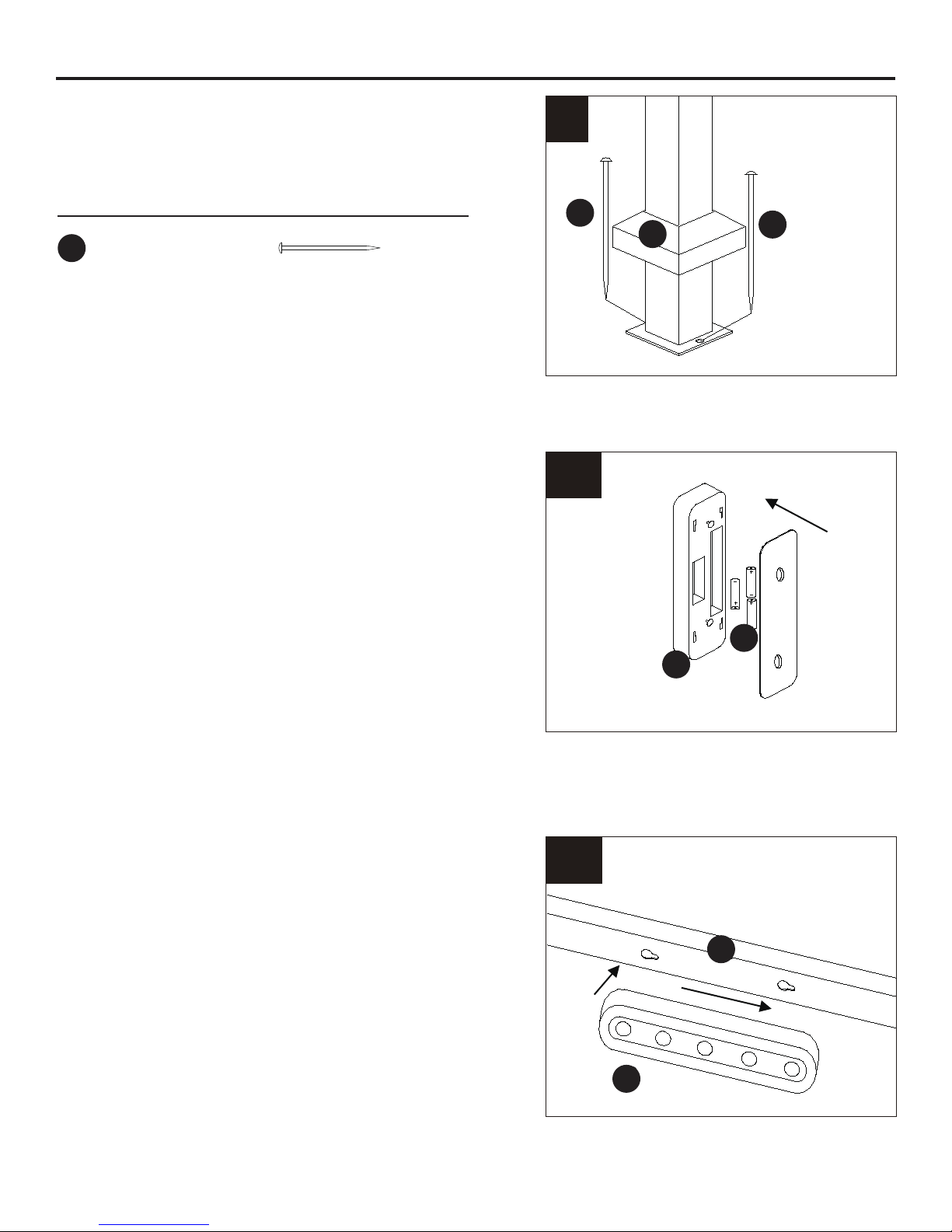

15. Lift up Base cover (C), use Stake (II) to fasten the
gazebo on the ground. Put down Base cover (C)
and now your gazebo is ready for use.
15
16-1. Take off the back cover of LED light (P), and match
3 pieces AAA batteries into sockets. Attach back
cover to LED light (P).
Note : Batteries are not included.
16-1
16-2. Hang the assembled LED light (P) into holes of
Connecting Board 1 (F1). 16-2
Hardware Used
x 8
Φ8*240 mm Stake
II
II
C
P
P
Q
F1
II

10
Preassemble Step: Insert the Tile (M2) into the pane of the counter (M1). Fasten the tile using
Presser1 (M3), Presser2 (M4) and screw JJ.
Hardware Used
x 32
M4*10 mm Screw
JJ
CARE & MAINTENANCE
To extend the life of grill gazebo, do not use when there are high winds. Disassemble and pack away
when the gazebo will not be used for an extended period.Ensure that the metal parts are all dry
before packing away.
SIX-MONTH LIMITED WARRANTY
This limited warranty is extended to the original purchaser and applies to defects in material and
workmanship of your item provided the item is maintained with care and used only for personal,
residential purposes. The manufacturer warrants this item to be free from defects in material and
workmanship for a period of 6 MONTHS. If any defect is found, please call our customer service
department at 1-866-578-6569 for help. The manufacturer will not cover transportation or delivery
costs or compensate the individual or any outside party for assembling or disassembling the product.
This warranty gives you certain rights, and you may have other rights that vary from state to state.
M4
M1
M4 M2 M2
M3
M3
JJ
JJ
JJ
JJ
JJ
JJ

Printed in China
Production number: xxxxxxxx
11
REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-578-6569 anytime 24 hours / 7
days a week.
PART
A
B
PART #
P11082A01108
P11616A01108
P11517A01108
P11083A01108
P11084A01108
P12711A01108
P12713A01108
P12712A01108
P12714A01108
P12601A01108
P11928A01108
P11927A01108
P11929A01108
P11930A01108
DESCRIPTION
C
D1
D2
E
F1
F2
Roof Vent
Base
Base cover C
Truss Beam (1)
Connecting Board 3
Truss Beam (2)
Top Connecting Pole
Connecting Board 1
Connecting Board 2
F3
G
H1
H2
H3
I1
Top Hook
Roof Cladding – long panel (1)
Roof Cladding – long panel (2)
Roof Cladding – long panel (3)
Roof Cladding – short panel(1)
I2
Roof Cladding – short panel(3)
Roof Cladding – short panel(2)
I3
PART
P11141A01108
DESCRIPTION
J
K1
P12013A01108
PART #
P11932A01108
P11931A01108
P11140A01108
P11823A01108
P12308A01108
P13601A01108
P10604A01108
P10605A01108
P11015D01108
P10603A01108
P13501A01108
K2
L
M1
M2
M3
M4
N
O
P
Trim Cap
Post（1）
Post（2）
Skew Support Piece
Screen
Counter
Tile
Presser 1
Presser 2
Cover Supporting Board
Led light
AA
BB
CC
DD
II
JJ
Z

12
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au
détaillant, communiquez avec notre service à la clientèle au 1-866-578-6569 à n’importe
quelle heure, ou envoyez un email à [email protected] ou visiter le
www.sunjoyonline.com.
MODÈLE #L-GG030PST-B
ARTICLE #0757134
Gazebo Gril à Toit Solide

13
PIÈCE
A
B
2
4
4
2
2
1
2
2
4
2
2
2
2
2
DESCRIPTION
C
D1
D2
E
F1
F2
F3
G
H1
H2
H3
I1
Façade du Petit Toit
Base
Couvert de Base
Poutre Inclinée (1)
Poutre Horizontale 3
Poutre Inclinée (2)
Poutre de Connexion du Toit
Poutre Horizontale 1
Poutre Horizontale 2
Crochet du Toit
Panneau de Toiture Long (1)
Panneau de Toiture Long (2)
Panneau de Toiture Long (3)
Panneau de Toiture Court (1)
I2
I3
PIÈCE
2
DESCRIPTION
J
K1
1
2
2
2
4
2
14
24
8
2
6
4
K2
L
M1
M2
M3
M4
N
O
P
Panneau de Toiture Court (3)
Panneau de Toiture Court (2)
Cuirasse
Poteau（1）
Poteau（2）
Support de l’Angle
Façade
Comptoir
Carreau
Rondelle Carrée 1
Rondelle Carrée 2
Barre de Support de la toiture
Lampe LED
QTÉ QTÉ
CONTENU DE L’EMBALLAGE

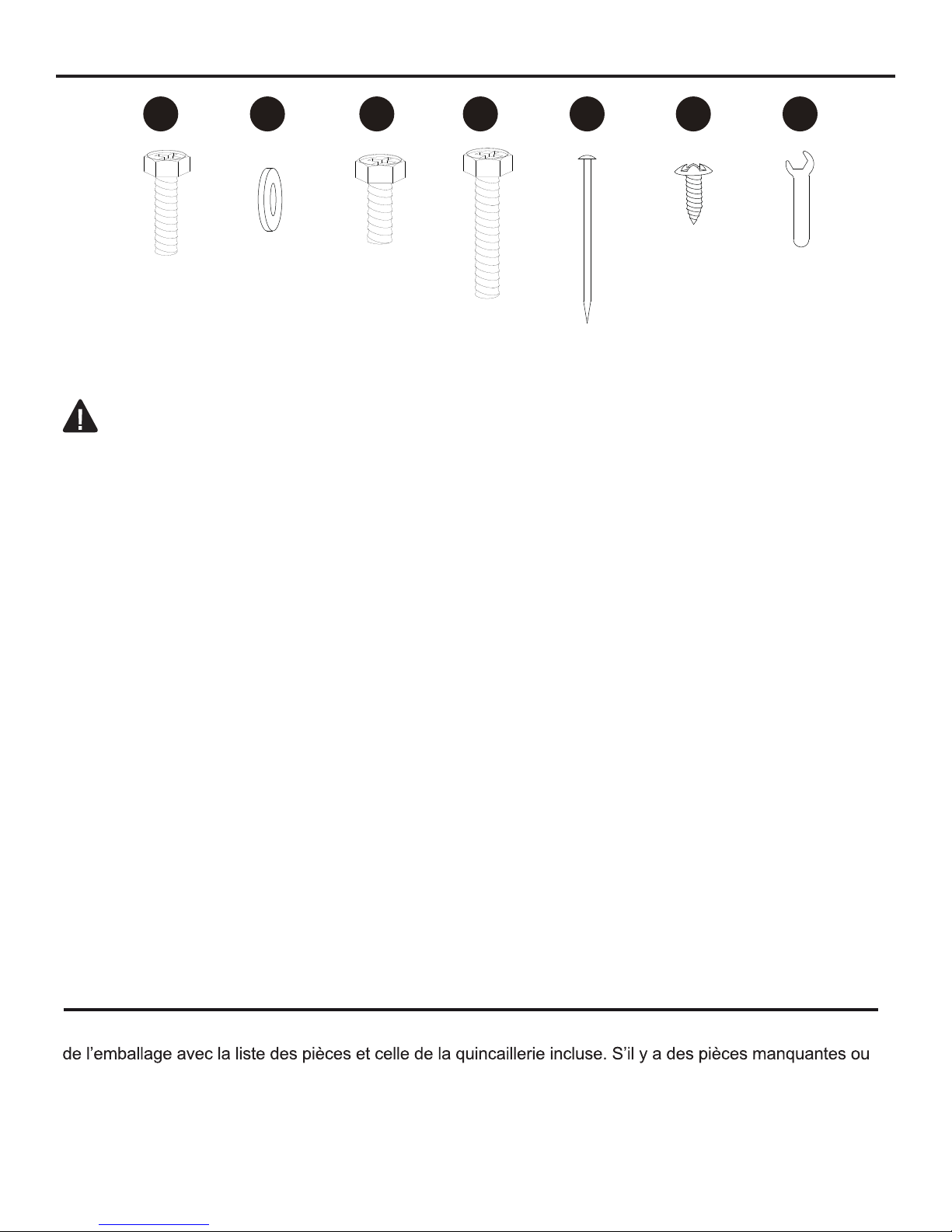

QUINCAILLERIE INCLUSE
14
Visse
M6 x 15 mm
Qté . 48+5
Visse
M6 x 20 mm
Qté . 80+8
Qté . 130+13
Rondelle
M6
Visse
M4 x 10 mm
Qté . 32+4
Clé M6
Qté . 2
Visse
M6 x 35 mm
Qté . 2+1
Qté . 8
Piquets
Φ8*240 mm
AA BB CC II JJ
DD Z
commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez le conten
PRÉPARATION
A
vant de
u
endommagées, ne tentezpas d’assembler le produit.
AVERTISSEMENTS
• Ce produit est conçu pour emploi extérieur uniquement et doit être installé sur une surface plate
et horizontale.
• Assurez-vous de laisser assez d’espace de dégagement autour de cet article.
• Avant d’assembler le produit, cherchez une surface à niveau a une distance de pas moins de 6
pieds de n’importe quelle structure ou obstructions, comme barrières, garages, maisons, branches
pendantes, fils à tendre ou câbles électriques.
• Le gazebo doit être ancré à la terre avec les piquets pour plus de sécurité.
• Il ne doit pas s’installer de façon permanente a une surface en ciment ou une plateforme.
• N’assemblez pas le gazebo sur de la terre sable, boueuse ou de gravier, car les piquets n’auront
pas assez d’ancrage dans ces sortes de terres.
• Ce produit n’est que pour emploi extérieur uniquement! Ne montez jamais sur le gazebo! N’utilisez
pas cette unité pendant un orage (électrique)!
PRÉCAUTIONS
• Tout montage ou entretien du produit doit être effectué par les personnes adultes uniquement.
• Organisez une équipe d’au moins 6 personnes pour le montage ou le déménagement du produit.
• Certaines pièces peuvent avoir des bords tranchants. Portez des gants de protection s’il est
nécessaire.
• Vérifiez tous les écrous et boulons de temps en temps pour vous assurer qu’ils sont serrés.
Serrez-les encore quand vous le croyez nécessaire.
• N’accrochez pas de poids sur la structure du toit.
•Les enfants doivent être toujours bien surveillés quand ils sont aux alentours de ce produit.
Ne laissez jamais les enfants sans surveillance.
Limite de poids du crochet: 26 lbs
Temps de Montage Prévu: 90 minutes
Outils nécessaires pour le montage: Clé (comprise) et Tournevis cruciforme (n’est pas compris).

1. Fixez la Poutre Inclinée D1 (D2) à la façade du toit (A),
assemblez-les avec la Poutre Horizontale 2 (F2) avec
boulon (AA) et rondelle (BB).
INSTRUCTIONS POUR L’ASSEMBLAGE
15
Quincaillerie utilisée
x 12
Visse M6 x 20 mm
AA
x 12
Rondelle M6
BB
2. Fixez le crochet du toit (G) à la poutre de connexion
du toit (E).
F
2
F
1
D2 AA
BB F2
E
G
A
D1

Quincaillerie utilisée
x 4
Visse M6 x 20 mm
AA
x 4
Rondelle M6
BB
Quincaillerie utilisée
x 8
Visse M6 x 20 mm
AA
x 8
Rondelle M6
BB
Quincaillerie utilisée
x 8
Visse M6 x 20 mm
AA
x 8
Rondelle M6
BB
INSTRUCTIONS POUR L’ASSEMBLAGE
3. Fixez la poutre de connexion du toit (E) à la façade
du toit (A) avec boulon (AA) et rondelle (BB).
4. Fixez la Poutre Horizontale 3 (F3) à la façade du
toit (A) avec boulon (AA) et rondelle (BB).
5. Fixez la Poutre Inclinée D1 (D2) à la Poutre
Horizontale 3 (F3) avec boulon (AA) et rondelle (BB).
16
3
G
4
5
BB AA
AA
BB
F2
E
A
BB AA
A
F3D2
D2（ D1
BB AA
F3
）

Quincaillerie utilisée
x 8
Visse M6 x 20 mm
AA
x 8
Rondelle M6
BB
INSTRUCTIONS POUR L’ASSEMBLAGE
17
7. Fixez les Panneaux de Toiture longs (H1 H2 H3) à
la Barre de Support de la Toiture (O) avec boulon (CC)
et rondelle (BB).
6. Fixez la poutre horizontale 1(F1) à la poutre inclinée
D1 (D2) avec boulon (AA) et rondelle (BB).
Quincaillerie utilisée
x 24
Rondelle M6
BB
x 24
Visse M6 x 15 mm
CC
6K
7
AA
BB
AA
BB
F1
D2
（
D1
BB
CC
CC
CC
BB BB
BB
CC
H1 H2 H3
O
O
）

INSTRUCTIONS POUR L’ASSEMBLAGE
18
8. Fixez les Panneaux de toiture courts (I1 I2 I3) à la
barre de Support de la Toiture (O) avec boulon (CC)
et rondelle (BB)
9. Fixez la cuirasse (J) à la Poutre de Connexion du
Toit avec boulon (DD) et rondelle (BB).
Quincaillerie utilisée
x 16
Rondelle M6
BB
x 16
Visse M6 x 15 mm
CC
Quincaillerie utilisée
x 8
Rondelle M6
BB
x 8
Visse M6 x 15 mm
CC
10. Introduisez le couvert de Base (C) dans le Poteau
(K1 et K2), Fixez la Base (B) au Poteau (K1 et K2)
avec boulon (CC), rondelle (BB).
Quincaillerie utilisée
x 2
Rondelle M6
BB
x 2
Visse M6 x 35 mm
DD
8
9
10
BB
CC I1
K1
I2 I3
CC
BB
BB
BB BB
CC
CC
BB
DD
J
B
C
DD
（
K2 ）

19
INSTRUCTIONS POUR L’ASSEMBLAGE
11. Soulevez le grand toit assemble et introduisez les
Poteaux (K1 et K2) dans les Poutres Inclinées (1) (D1)
et Poutres Inclinées (2) (D2), fixez avec Visse (AA),
rondelle (BB).
Quincaillerie utilisée
x 8
Visse M6 x 20 mm
AA
x 8
Rondelle M6
BB
11 D1 (
D2
BB BB
AA
AA
)
K2K1 &
