Sunlight Supply TITAN CONTROLS HELIOS 8 Product information sheet

Instructions for Use
1. Please consult with a licensed electrician prior to installation
of the Helios 8. High voltage can be dangerous!
2. Connect 240 volt power to the 3 screws under the protective
cover. (See ‘Instructions for Operation’ section).
3. Replace protective cover with screws provided.
4. Securely mount your Helios 8, with hardware provided, near
the ballasts to be operated. It should be placed away from
water, mist, spray, etc.
5. Plug your 240 volt ballasts into the multi-tap outlets on the
left and right side of the controller.
6. Plug the relay activation cord set into Apollo Series wall timer.
7. Your Helios 8 will now control your ballasts at the desired
settings until the power is defeated.
Helios 8TM
8 Light - 240 Volt Lighting Controller
Easy Guide
VANCOUVER, WASHINGTON U.S.A.
®
Easy
Guide
Controller Specifications
Size: 13"H x 11"W x 4"D
Weight: 10 lbs.
Voltage Input: 240 volts
Voltage Output: 240 volts
Maximum Amperage: 40 amps
Maximum Wattage: 8000 Watts
Hertz: 60 Hz
Time Switch: Two(2)120 Volt relay trigger cord sets
Operating Temperature: 40°to 125°F | 5°to 52°C
Storage Temperature: 32°to 135°F | 0°to 57°C
to 50 Amp
Power Source
to 240 Volt Ballast
to 240 Volt Ballast
Helios 8
240 Volt
Sun System R
Sun System R
to 240 Volt Ballast
to 240 Volt Ballast
to 240 Volt Ballast
to 240 Volt Ballast
to 240 Volt Ballast
Sun System R
to 240 Volt Ballast Sun System R
Sun System R
Sun System R
Sun System R
Sun System R
120 Volt
to 120 Volt
Timer
Titan Apollo
24 HR
Timer
120 Volt
Titan Apollo
24 HR
Timer

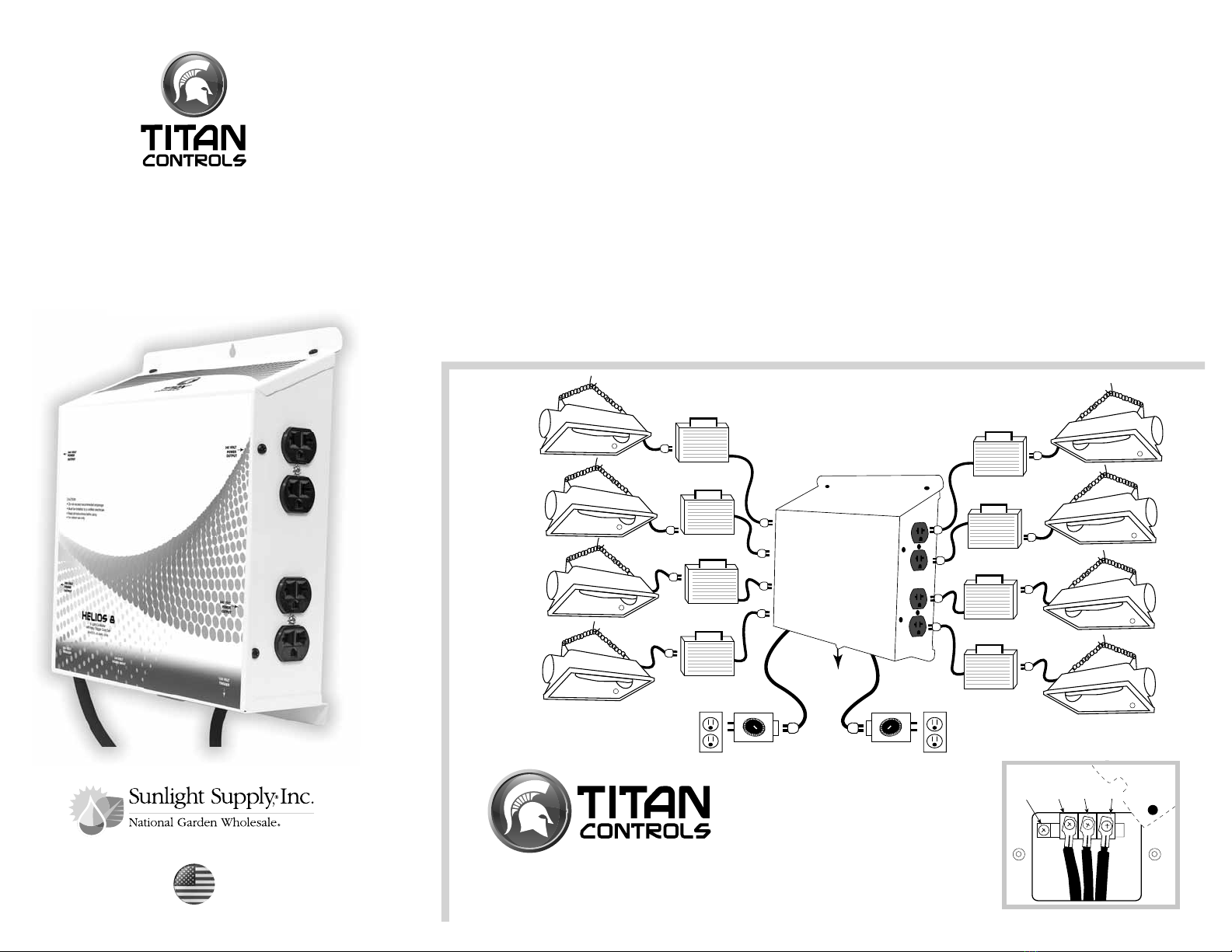

Wiring
diagram
Hot Neutral Hot Ground
Controlling a light bank
®
www.titancontrols.net
For technical assistance call us at
1-888-80-Titan or 1-888-808-4826.

Instrucciones de uso
1. Por favor, consulte a un electricista autorizado antes de proceder
a la instalación de Helios 8. ¡El alto voltaje puede ser peligroso!
2. Conecte la alimentación de 240 voltios a los 3 tornillos que
están debajo de la cubierta protectora. (Vea la sección
“Instrucciones de funcionamiento”).
3. Coloque de vuelta la cubierta protectora con los tornillos
suministrados.
4. Instale firmemente su Helios 8, con los accesorios proporcio-
nados, cerca del balastro que se pondrá en funcionamiento. Se
debe colocar alejado del agua, atomizadores, rociadores, etc.
5. Conecte los balastros de 240 voltios en los tomacorrientes de
multitomas que se encuentran a la derecha y a la izquierda del
controlador.
6. Conecte el conjunto de cables de activación del relé dentro del
temporizador de pared Apollo Series.
7. A partir de ahora, el Helios 8 controlará sus balastros de acuerdo
con los valores deseados hasta que se interrumpa la alimentación.
Helios 8TM
Controlador de iluminación de
240 voltios para 8 luces
Guía sencilla
VANCOUVER, WASHINGTON U.S.A.
®
Especificaciones
del controlador
Tamaño: 13 pulgadas de alto x 11 pulgadas de
ancho x 4 pulgadas de profundidad
Peso: 10 libras
Entrada de voltaje: 240 voltios
Salida de voltaje: 240 voltios
Amperaje máximo: 40 amperios
Vatiaje máximo: 8,000 vatios
Frecuencia: 60 Hz
Interruptor de tiempo: Dos (2) conjuntos de cables
de disparo de relé de 120 voltios
Temperatura de funcionamiento: 40º a 125º F | 5º a 52º C
Temperatura de almacenamiento: 32º a 135º F | 0º a 57º C
a 50 amperios
Fuente de
alimentación
eléctrica
Helios 8
240 Volt
Sun System R
Sun System R
al balastro de
240 voltios al balastro de
240 voltios
al balastro de
240 voltios
al balastro de
240 voltios
al balastro de
240 voltios
al balastro de
240 voltios
al balastro de
240 voltios
al balastro de
240 voltios
Sun System R
Sun System R
Sun System R
Sun System R
Sun System R
Sun System R
120 voltios120 voltios
a 120 voltios
Temporizador
Titan Apollo
24 horas
Temporizador
Titan Apollo
24 horas
Temporizador
Wiring
diagram
Caliente Neutral CalienteTierra
Controlling a light bank
®
www.titancontrols.net
Para obtener asistencia técnica, llámenos al
1-888-80-Titan o 1-888-808-4826.
Guía
sencilla
