CL POCKET MOUNTAIN / DE
2CL POCKET MOUNTAIN / DE 3
Vielen Dank, dass
Sie sich für dieses
SWAROVSKI OPTIK
Produkt entschieden
haben. Bei Fragen
wenden Sie sich bitte
an Ihren Fachhändler
oder kontaktieren Sie
uns direkt unter
WWW.SWAROVSKIOPTIK.COM.

CL POCKET MOUNTAIN / DE
4CL POCKET MOUNTAIN / DE 5
1.
ÜBERBLICK
Zusätzlich im Lieferumfang enthalten:
Field Bag, Regenschutzhülle, Reinigungstuch.
2.
MONTAGE DES RIEMENS
Im Auslieferungszustand des CL Pocket
Mountain ist der Riemen nicht montiert. Je
nach Anforderung können Sie einfach und
schnell den Riemen oder Sonderzubehör
montieren.
3.
VERWENDUNG DER
REGENSCHUTZHÜLLE

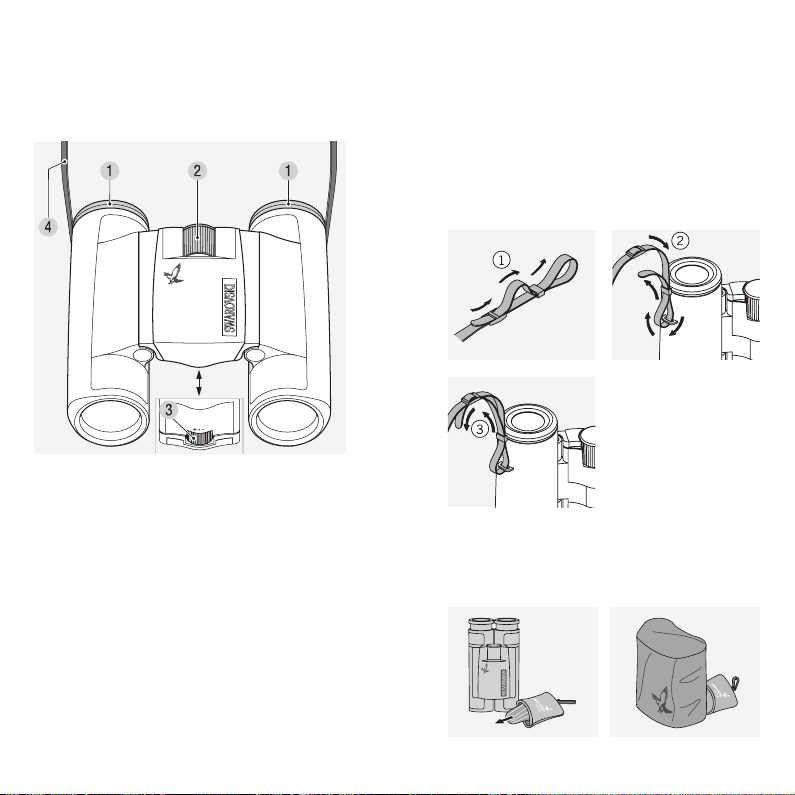

1 Drehaugenmuscheln
2 Fokussierknopf
3 Dioptrieknopf
4 Trageriemen

CL POCKET MOUNTAIN / DE
6CL POCKET MOUNTAIN / DE 7
4.3 EINSTELLEN DER BILDSCHÄRFE
Durch Drehen des
Fokussierrades kön-
nen Sie jedes Objekt
von der kürzesten Ein-
stellentfernung (siehe
Technisches Daten-
blatt) bis unendlich scharf stellen.

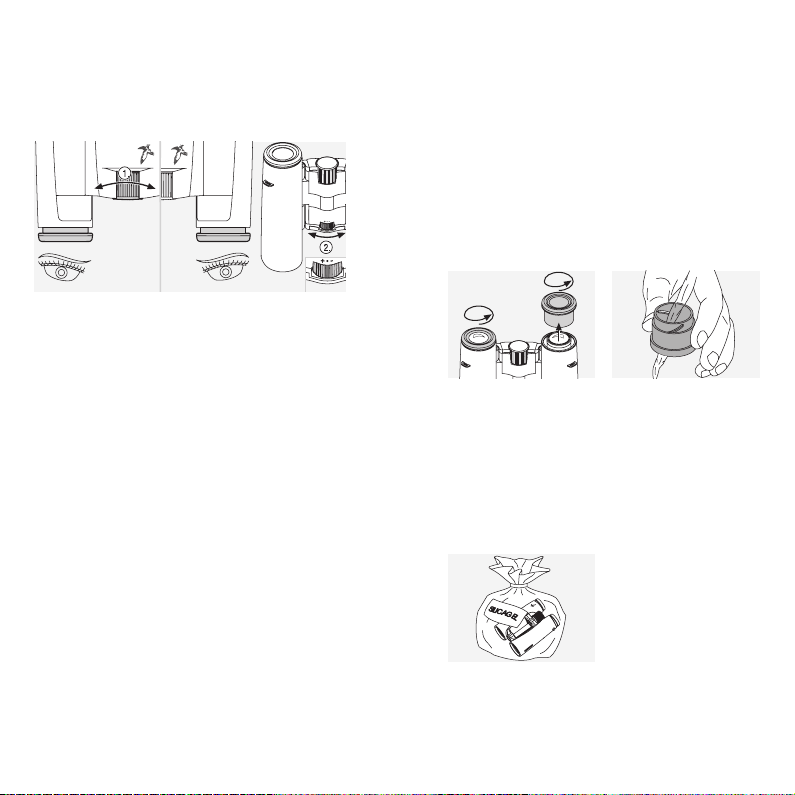

4.4 DIOPTRIEAUSGLEICH
Um optimale Bildqualität zu erreichen, muss
die eventuell unterschiedliche Sehkraft zwi-
schen dem linken und dem rechten Auge
ausgeglichen werden.
Verwendung bei gleicher Sehkraft beider Augen:
Der Dioptrieausgleich
ist auf „Null“ gestellt.
Verwendung bei unterschiedlicher Sehkraft beider
Augen:
1. Blicken Sie mit dem linken Auge durch
das linke Okular und stellen Sie mit dem
Fokussierrad die Bildschärfe eines ausge-
wählten Objektes ein.
Verwendung mit Brille:
Drehen Sie beide
Drehaugenmuscheln
(im Uhrzeigersinn)
bis zum Anschlag
hinein.
4.2 EINSTELLUNG DES AUGENABSTANDES
Um ein einziges rundes Bild zu sehen,
müssen Sie beide Fernglashälften so weit
knicken, bis keine störenden Schatten mehr
auftreten.
4.
BEDIENUNG

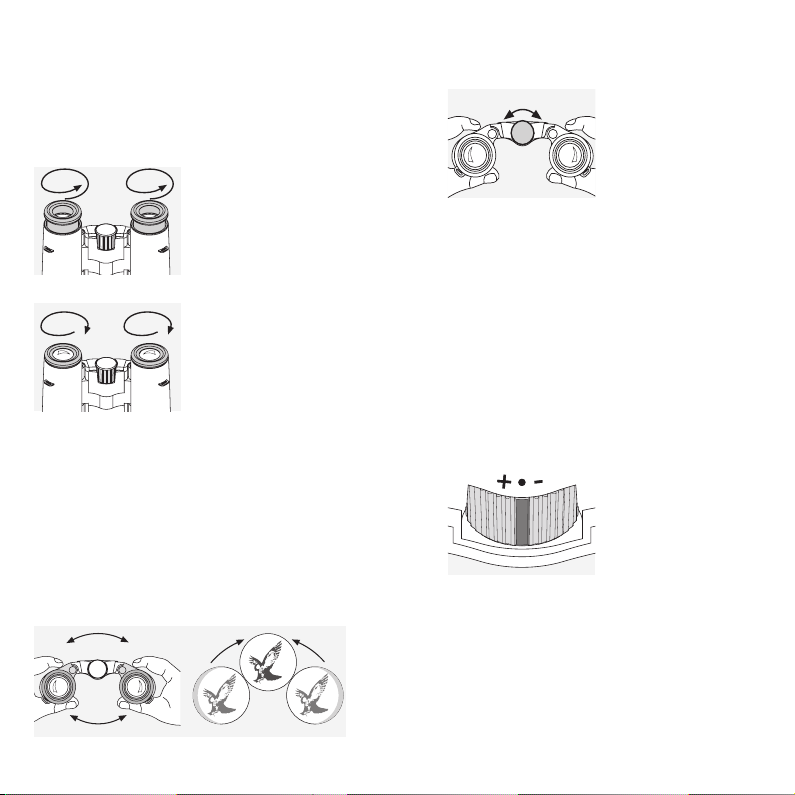

4.1 EINSTELLUNG DER DREHAUGENMUSCHEL
Verwendung ohne Brille:
Drehen Sie hierzu
gegen den Uhrzeiger-
sinn die Augenmu-
scheln ganz heraus.

CL POCKET MOUNTAIN / DE
8CL POCKET MOUNTAIN / DE 9
5.1 REINIGUNGSTUCH
Mit dem beiliegenden Reinigungstuch aus
Mikrofasern können Sie selbst empfindlich-
ste Glasflächen reinigen. Es ist geeignet für
Objektive, Okulare und Brillen. Bitte halten
Sie das Reinigungstuch sauber, da Verunrei-
nigungen die Linsenoberfläche beschädigen
können. Ist das Tuch verschmutzt, können
Sie es in handwarmer Seifenlauge waschen
und an der Luft trocknen lassen. Verwenden
Sie es bitte ausschließlich zur Reinigung von
Glasflächen.
5.2 REINIGUNG
Wir haben alle Elemente und Oberflächen so
ausgelegt, dass sie pflegeleicht sind.
Um die optische Brillanz Ihres Fernglases
dauerhaft zu gewährleisten, sollten Sie die
5.
PFLEGE UND WARTUNG
Bei starker Verschmutzung (z.B. Sand)
sind die Drehaugenmuscheln komplett
abschraubbar und somit sehr einfach zu
reinigen.
5.3 AUFBEWAHRUNG
Sie sollten Ihr Fernglas in seiner Tasche an
einem gut gelüfteten Ort aufbewahren.
Ist das Fernglas
nass, muss es vorher
getrocknet werden.
In Tropengebieten
oder in Gegenden mit
hoher Umgebungs-
feuchtigkeit ist der beste Lagerort ein luft-
dichter Behälter mit einem Feuchtigkeits-
Absorptionsmittel (z.B. Silikagel).
Glasoberflächen schmutz-, öl- und fettfrei
halten. Zur Reinigung der Optik entfer-
nen Sie zuerst gröbere Partikel mit einem
Optikpinsel. Zur nachfolgenden gründlichen
Reinigung empfiehlt sich leichtes Anhau-
chen und anschließendes Reinigen mit dem
Reinigungstuch.
Das Gehäuse pflegen Sie am besten mit
einem weichen, feuchten Putztuch (bitte ver-
wenden Sie dazu nicht das Reinigungstuch).
2. Blicken Sie nun mit dem rechten Auge
durch das rechte Okular auf dasselbe
Objekt und stellen Sie mit dem Dioptrie-
ausgleich auf optimale Bildschärfe ein.

CL POCKET MOUNTAIN / DE
10 CL POCKET MOUNTAIN / DE 11
Alle Angaben sind typische Werte.
Änderungen in Ausführung und Lieferung sowie Druckfehler
sind vorbehalten.
We thank you for
choosing this product from
SWAROVSKI OPTIK.
If you have any
questions, please consult
your specialist dealer
or contact us directly at
WWW.SWAROVSKIOPTIK.COM.
CL POCKET MOUNTAIN / EN
Niemals während des
Gehens durch das
Fernglas blicken! Sie
könnten Hindernisse
übersehen!
Schützen Sie bitte Ihr
Fernglas vor Stößen.
Reparatur- und Ser-
vicearbeiten dürfen
nur von SWAROVSKI
OPTIK Absam (Austria)
oder SWAROVSKI
OPTIK North America
durchgeführt werden,
ansonsten erlischt die Garantie.
6.
ZU IHRER SICHERHEIT

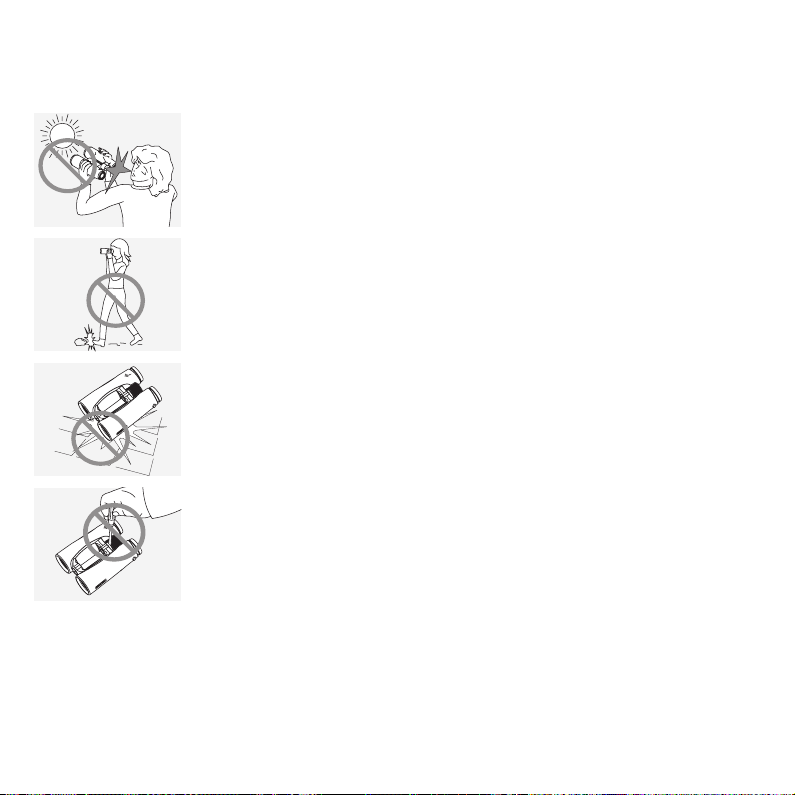

Niemals mit dem
Fernglas in die Sonne
blicken! Das führt zu
einer Verletzung Ihrer
Augen!

CL POCKET MOUNTAIN / DE
12 CL POCKET MOUNTAIN / DE 13
CL POCKET MOUNTAIN / EN CL POCKET MOUNTAIN / EN
1.
OVERVIEW
Supplied with the CL Pocket Mountain:
Field bag, raincover, lens-cleaning cloth.
2.
ATTACHING THE STRAP
The strap is not attached to the CL Pocket
Mountain during delivery. You can easily
attach the strap or special accessories.
1 Twist-in eye cups
2 Focusing wheel
3 Dioptric compensation
4 Carrying strap 3.
ATTACHING THE
RAINCOVER

CL POCKET MOUNTAIN / DE
14 CL POCKET MOUNTAIN / DE 15
CL POCKET MOUNTAIN / EN CL POCKET MOUNTAIN / EN
4.3 ADJUSTMENT OF FOCUSING
It is possible to
bring every subject
into focus from the
shortest adjustment
distance (see tech-
nical data sheet) to
infinity by turning the focusing wheel.
4.4 DIOPTRIC COMPENSATION
To achieve optimal image quality, the possib-
ly varying visual acuity between the left and
right eye must be corrected.
Use with equal acuity of both eyes:
The dioptric compen-
sation is set to “zero”.
Use with varying acuity of both eyes:
1. Look through the left ocular with your left
eye and turn the focusing wheel to focus
sharply on a selected object.
Use with eyeglasses:
Turn both eye cups
clockwise until they
stop.
4.2 ADJUSTMENT OF INTERPUPILLARY DISTANCE
To see a single round image, turn the two
halves of the binoculars until no irritating
shadows can be seen.
4.
OPERATION
4.1 ADJUSTMENT OF THE TWIST-IN EYE CUPS
Use without eyeglasses:
Turn both eye cups
(counter-clockwise)
until they stop.

CL POCKET MOUNTAIN / DE
16 CL POCKET MOUNTAIN / DE 17
CL POCKET MOUNTAIN / EN CL POCKET MOUNTAIN / EN
5.1 LENS-CLEANING CLOTH
You can clean high sensitive lens surfaces
with the enclosed special microfibre cloth. It
is suitable for objective lens, ocular lens and
spectacles.
Please keep the cloth clean, as dirt can
damage the lens surface. If the cloth beco-
mes soiled it can be washed in lukewarm
soapy water and left to dry. Please only use
for cleaning lens surfaces!
5.2 CLEANING
We have designed all elements and surfaces
to require little care.
To ensure the long-lasting optical brilliance
of your binoculars, you should keep the
5.
MAINTENANCE AND CARE
In the event of hard-to-remove dirt (e.g.
sand) the eye cups can be unscrewed and
cleaned easily.
5.3 STORAGE
You should keep your binoculars in their bag
in a dry, well ventilated place.
If the instrument is
wet, it must be dried
prior to storage.
In tropical regions or
regions with a high
humidity the best
place to store the instrument in is an air-tight
receptacle along with a moisture-absorbing
agent (e.g. silica gel).
glass surfaces free of dirt, oil and grease.
When cleaning the lenses, first remove larger
particles with an optical lens brush. For the
subsequent thorough cleaning we recom-
mend breathing onto the lens surface to form
a coat of condensation and then cleaning it
with a soft, moist cloth.
The housing is best cleansed with a soft,
moist cloth (don’t use the lens-cleaning
cloth).
2. Now, using your right eye, look at the same
object through the right eyepiece and use
the dioptric compensation to set the opti-
mal image sharpness.

CL POCKET MOUNTAIN / DE
18 CL POCKET MOUNTAIN / DE 19
CL POCKET MOUNTAIN / EN CL POCKET MOUNTAIN / FR
All data are typical values.
We reserve the right to make changes regarding design and delivery.
We accept no liability for printing errors.

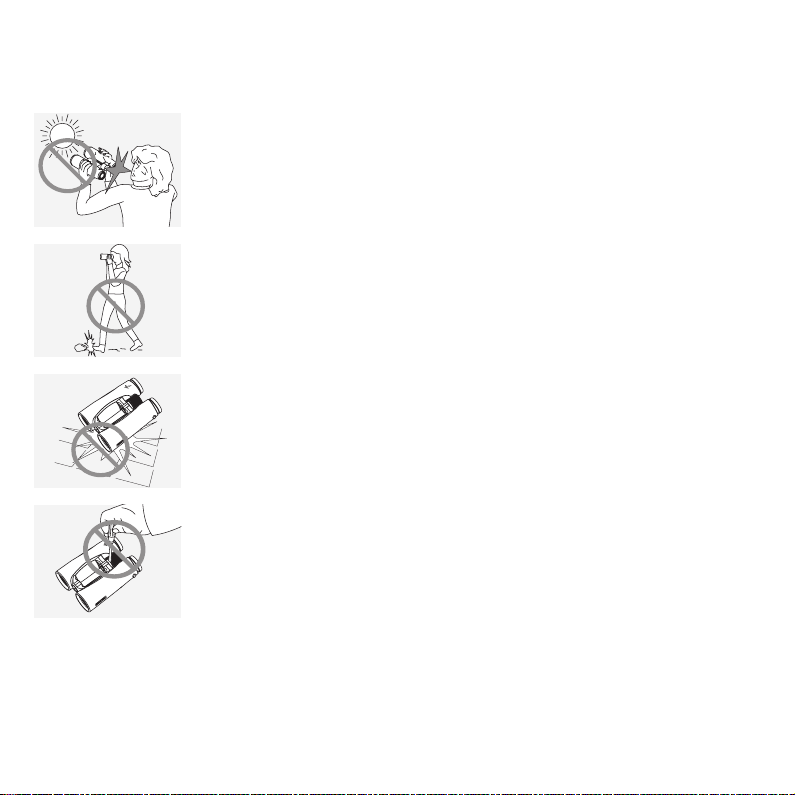

Never look through
the binoculars when
walking, you could
encounter obstacles!
Please protect your
binoculars from jolts
and jars.
Repair and service
work shall only be
carried out by either
SWAROVSKI OPTIK
Absam (Austria) or
SWAROVSKI OPTIK
North America and
any work by non-authorised parties shall
render the warranty void.
Merci d’avoir choisi
ce produit de la maison
SWAROVSKI OPTIK.
Pour toute question
adressez-vous à votre
détaillant ou contactez-
nous directement sur
WWW.SWAROVSKIOPTIK.COM.
6.
FOR YOUR SAFETY!
Never look directly
at the sun with the
binoculars! This will
damage your eyes!

CL POCKET MOUNTAIN / DE
20 CL POCKET MOUNTAIN / DE 21
CL POCKET MOUNTAIN / FR CL POCKET MOUNTAIN / FR
1.
VUE D’ENSEMBLE
Fournis en plus avec les jumelles CL Pocket
Mountain : Etui fonctionnel, housse
imperméable, tissu de nettoyage.
2.
MONTAGE DE LA COURROIE
Lors de la livraison, la courroie n’est pas
montée sur les jumelles CL Pocket Mountain.
Vous pouvez rapidement et facilement
attacher la courroie ou des accessoires
spéciaux en fonction de vos besoins.
1 Bonnettes oculaires rotatives
2 Molette de focalisation
3 Réglage de la correction dioptrique
4 Courroie 3.
MONTAGE DE LA HOUSSE
IMPERMEABLE

CL POCKET MOUNTAIN / DE
22 CL POCKET MOUNTAIN / DE 23
CL POCKET MOUNTAIN / FR CL POCKET MOUNTAIN / FR
4.3 REGLAGE DE LA NETTETE DE L’IMAGE
En faisant tourner la
molette de focalisati-
on, vous pouvez faire
la mise au point sur
chaque objet, de la
distance minimum de
mise au point (voir la fiche signalétique tech-
nique) à l’infini.
4.4 CORRECTION DIOPTRIQUE
Pour pouvoir obtenir une qualité irréproch-
able de l’image, il importe de compenser
les différences d’acuité visuelle entre l’oeil
gauche et l’oeil droit.
Utilisationavecuneacuitévisuelleidentiquepourles
deux yeux :
Le réglage de la
correction diop-
trique est réglé sur
« zéro ».
Utilisation avec une acuité visuelle variant d’un
oeil à l’autre :
1. Regardez avec l’oeil gauche à travers
l’oculaire gauche et réglez la netteté d’un
objet déterminé à l’aide de la molette de
focalisation.
2. Regardez à présent le même objet de votre
Utilisation avec des
lunettes :
Faites tourner les
deux bonnettes ocu-
laires (dans le sens
des aiguilles d’une
montre) jusqu’à la butée.
4.2 REGLAGE DE LA DISTANCE INTERPUPILLAIRE
Pour pouvoir obtenir une seule image cir-
culaire, il faut que vous écartiez les deux
lunettes de vos jumelles jusqu’à ce que les
ombres gênantes aient entièrement disparu.
4.
MISE EN SERVICE
4.1 REGLAGE DE LA BONNETTE OCULAIRE ROTATIVE
Utilisation sans lunettes :
Faites tourner les
deux bonnettes ocu-
laires rotatives (dans
le sens inverse des
aiguilles d’une mon-
tre) jusqu’à la butée.

CL POCKET MOUNTAIN / DE
24 CL POCKET MOUNTAIN / DE 25
CL POCKET MOUNTAIN / FR CL POCKET MOUNTAIN / FR
5.1 TISSU DE NETTOYAGE
Ce tissu spécial fait de microfibres est idéal
pour nettoyer les verres les plus délicats :
objectifs, oculaires et lunettes.
Veillez à ce que le tissu soit toujours propre
car des impuretés risqueraient de rayer la
surface des lentilles. Lorsque le tissu est
sale, il suffit de le laver à l’eau tiède et savon-
neuse et de le laisser ensuite sécher à l’air.
Ne l’utilisez que pour nettoyer des surfaces
en verre !
5.2 NETTOYAGE
Tous les éléments et surfaces sont conçus
de façon qu’ils soient d’un entretien facile.
Pour pouvoir garantir durablement la bril-
lance optique de vos jumelles, il faut abso-
lument éviter tout contact avec la saleté,
En cas de fort encrassement (par ex. du
sable), vous pouvez entièrement dévisser les
bonnettes oculaires pour rendre le nettoyage
plus aisés.
5.3 ENTREPOSAGE
Nous vous recommandons d’entreposer vos
jumelles dans leur étui à un endroit sec et
bien aéré.
Lorsque les jumel-
les sont mouillées, il
faut au préalable les
sécher.
Dans les zones tro-
picales ou dans des
régions où règne une forte humidité ambi-
ante, il vaut mieux entreposer vos jumelles
dans un étui étanche à l’air doté d’un produit
absorbant l’humidité (du type Silicagel).
5.
MAINTENANCE ET
ENTRETIEN
l’huile ou la graisse. Lorsque vous nettoyez
une optique, commencez par enlever les
grosses particules à l’aide d’un pinceau spé-
cial. Pour le nettoyage en profondeur, nous
vous recommandons d’humecter légèrement
la surface avec votre respiration et de la net-
toyer à l’aide d’un tissu spécial.
Servez-vous de préférence d’un chiffon doux
et humide pour nettoyer le boîtier (ne pas
utiliser le tissu de nettoyage).
œil droit, à travers l’oculaire droit, et utili-
sez le réglage de la correction dioptrique
pour obtenir une netteté d’image optimale.

CL POCKET MOUNTAIN / DE
26 CL POCKET MOUNTAIN / DE 27
CL POCKET MOUNTAIN / FR CL POCKET MOUNTAIN / IT
Toutes les données sont des valeurs standard.
Sous réserve de modifications ultérieures concernant la conception,
la livraison et les erreurs d’impression.
Ne jamais regarder à
travers votre instru-
ment lorsque vous
vous déplacez ! Vous
risqueriez de ne pas
voir des obstacles !
Veuillez mettre votre
instrument à l’abri
des chocs.
Les travaux de répa-
rations et de remise
en état ne doivent
être effectués que par
SWAROVSKI OPTIK
Absam (Austria)
ou par SWAROVSKI
OPTIK North America. Faute de quoi la
garantie ne serait plus valable.
La ringraziamo per
aver scelto un prodotto
SWAROVSKI OPTIK.
Per ulteriori informa-
zioni La preghiamo
di rivolgersi ad un
Rivenditore Autorizzato
oppure ci contatti su
WWW.SWAROVSKIOPTIK.COM.
6.

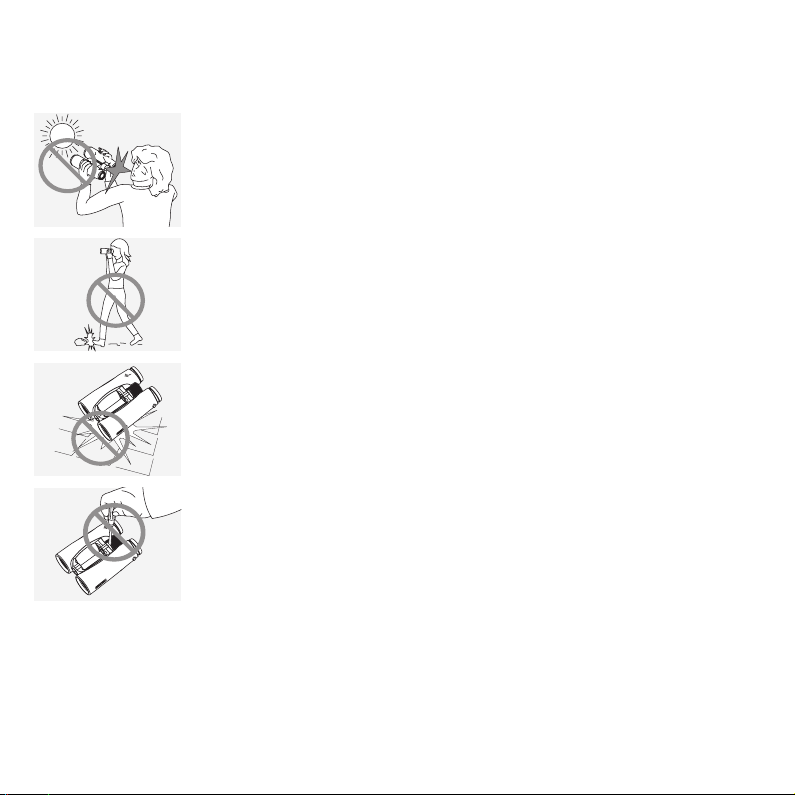

POUR VOTRE SECURITE
N’orientez en aucun
cas votre instrument
directment vers le
soleil ! Vous risque-
riez de provoquer des
lésions oculaires !

CL POCKET MOUNTAIN / DE
28 CL POCKET MOUNTAIN / DE 29
CL POCKET MOUNTAIN / IT CL POCKET MOUNTAIN / IT
1.
TAVOLA PROSPETTICA
Fornitura supplementare con la gamma
CL Pocket Mountain: Custodia multi-
funzionale, parapioggia, panno per la pulizia
delle lenti.
2.
APPLICAZIONE DELLA
TRACOLLA
Quando il prodotto viene acquistato, la tra-
colla non è attaccata al CL Pocket Mountain.
In base alle proprie esigenze, è possibile
attaccare la tracolla o altri particolari acces-
sori in modo rapido e semplice.
1 Conchiglie oculari girevoli
2 Ghiera di messa a fuoco
3 Compensazione diottrica
4 Tracolla 3.
APPLICAZIONE DELLA
PARAPIOGGIA

CL POCKET MOUNTAIN / DE
30 CL POCKET MOUNTAIN / DE 31
CL POCKET MOUNTAIN / IT CL POCKET MOUNTAIN / IT
4.3 MESSA A FUOCO DELL’IMMAGINE
Ruotando la rotella
de focalizzazione Le
sarà possibile ottene-
re un’immagine nitida
di qualsiasi oggetto
posto ad una distanza
ridotta (vedi scheda tecnica) fino all’infinito.
4.4 COMPENSAZIONE DELLE DIOTTRIE
Per raggiungere una qualità d’immagine ide-
ale bisogna compensare l’eventuale diversa
capacità visiva fra l’occhio sinistro e quello
destro.
Uso con uguale capacità visiva di entrambi gli occhi:
La compensazione
diottrica è impostata
su «zero».
Uso con differente capacità visiva di entrambi gli
occhi:
1. Con l’occhio sinistro guardate attraver-
so l’oculare sinistro e mettete a fuoco
l’immagine dell’oggetto prescelto con
l’ausilio della rotella di focalizzazione.
Uso con occhiali:
Girare la conchiglia
oculare girevole (in
senso orario) fino alla
battuta.
4.2 REGOLAZIONE DELLA DISTANZA OCULARE
Per ottenere un’unica immagine circolare, i
due corpi del binocolo vanno piegati fino al
punto in cui nella visuale non appaiano più
fastidiose ombre.
4.
USO
4.1 REGOLAZIONE DELLE CONCHIGLIE OCULARI
GIREVOLI
Uso senza occhiali:
Per fare ciò girare
completamente la
conchiglia ocula-
re girevole in senso
antiorario.

CL POCKET MOUNTAIN / DE
32 CL POCKET MOUNTAIN / DE 33
CL POCKET MOUNTAIN / IT CL POCKET MOUNTAIN / IT
5.1 PANNO DETERGENTE
Con l’ausilio dello speciale panno in micro-
fibra sarà possibile effettuare la pulizia delle
superfici in vetro più delicate. Il panno è
adatto alla pulizia di obiettivi, oculari e occhi-
ali. Si consiglia di tenerlo pulito dato che lo
sporco può danneggiare la superficie delle
lenti. Nel caso il panno si sporchi, è possibile
lavarlo in acqua saponata tiepida e lasciarlo
asciugare all’aria. Usarlo esclusivamente per
la pulizia delle superfici in vetro!
5.2 PULIZIA
Tutti i componenti e le superfici sono state
realizzate in modo da poter essere pulite
facilmente.
Per poter preservare nel tempo la brillantez-
za ottica del binocolo, si consiglia di evitare
In caso di sporco ostinato (p. es. sabbia),
le conchiglie oculari girevoli possono essere
svitate completamente e pulite con estrema
facilità.
5.3 STOCCAGGIO
Si consiglia di conservare il binocolo nella
sua custodia in luogo ben aerato e asciutto.
Nel caso in cui il
cannocchiale sia
umido, è necessario
asciugarlo prima di
riporlo.
Nelle regioni tropicali
o in zone con elevata umidità dell’aria, il
migliore luogo in cui conservarlo è un conte-
nitore ermetico con un assorbente d’umidità
(p. es. Silicagel).
5.
CURA E MANUTENZIONE
che le superfici in vetro entrino in contatto
con sporco, olio e grasso. Quando si effettua
la pulizia delle ottiche, allontanare dapprima
le particelle più grosse con un pennello per
l’ottica. Per la successiva pulizia a fondo si
consiglia di inumidire leggermente le parti
soffiandoci sopra e pulirle quindi con il
panno.
Per la pulizia del corpo del binocolo l’ideale
è servirsi di un panno morbido e umido (non
con il panno per le lenti).
2. Ora guardate con l’occhio destro lo stesso
oggetto attraverso l’oculare destro ed
impostate la nitidezza ottimale con la
compensazione diottrica.

CL POCKET MOUNTAIN / DE
34 CL POCKET MOUNTAIN / DE 35
CL POCKET MOUNTAIN / IT CL POCKET MOUNTAIN / ES
Tutti i dati riportati sono valori tipici.
Con la riserva di apportare modifiche a modelli
e forniture e salvo errori di stampa.
Non usare mai il bino-
colo mentre siete in
movimento! Ciò pot-
rebbe impedirvi di
scorgere degli osta-
coli!
Proteggete il binocolo
dagli urti.
Tutte le riparazioni
devono essere ese-
guite da SWAROVSKI
OPTIK Absam (Austria)
o SWAROVSKI OPTIK
North America. I
lavori di riparazione
eseguiti da persone non autorizzate, avran-
no come conseguenza l’annullamento della
garanzia.
Le agradecemos que
haya elegido comprar
un instrumento de
SWAROVSKI OPTIK.
Si tuviera cualquier
duda o consulta,
póngase en contacto
con su agente especiali-
zado o directamente
con nosotros en
WWW.SWAROVSKIOPTIK.COM.
6.

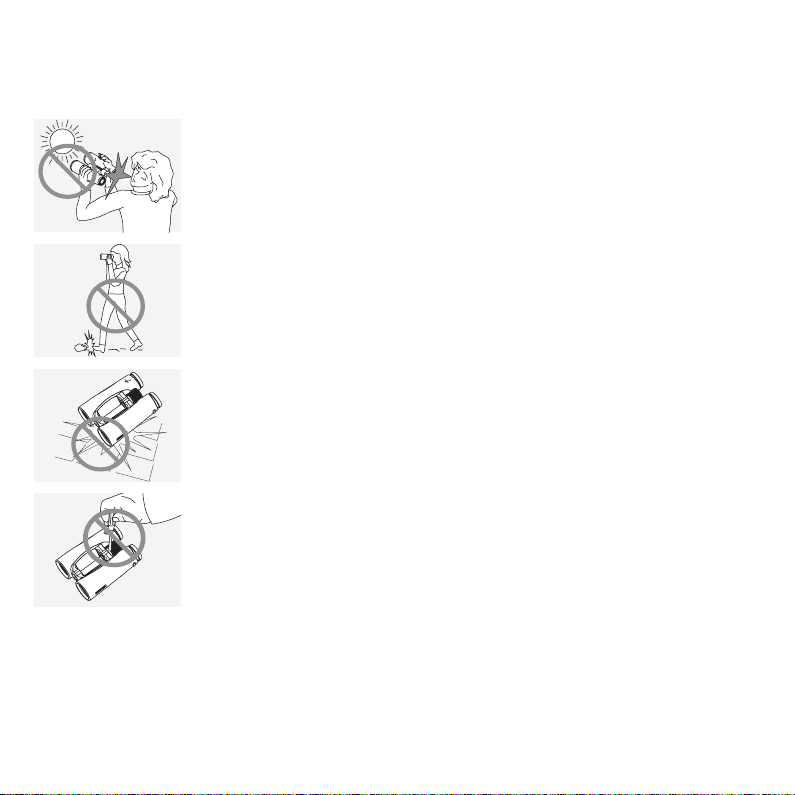

PER LA VOSTRA SICUREZZA
Non guardare mai il
sole attraverso il bino-
colo! Ciò potrebbe
causare gravi lesioni
agli occhi!

CL POCKET MOUNTAIN / DE
36 CL POCKET MOUNTAIN / DE 37
CL POCKET MOUNTAIN / ES CL POCKET MOUNTAIN / ES
1.
RESUMEN
También suministrado con los CL Pocket
Mountain: Funda, funda para lluvia,
paño de limpieza.
2.
COLOCAR LA CORREA
Los CL Pocket Mountain se suministran
con la correa desmontada. Dependiendo de
sus necesidades, puede colocar la correa
o accesorios especiales de forma rápida y
sencilla.
1 Copas del ocular giratorias
2 Rueda de enfoque
3 Corrección de dioptrías
4 Correa de transporte 3.
COLOCAR LA FUNDA
PARA LLUVIA

CL POCKET MOUNTAIN / DE
38 CL POCKET MOUNTAIN / DE 39
CL POCKET MOUNTAIN / ES CL POCKET MOUNTAIN / ES
4.3 AJUSTE DEL ENFOQUE DE IMAGEN
Girando la rueda de
enfoque puede aju-
star la nitidez para
cualquier objeto,
desde la distancia de
ajuste más corto
(consulte los datos técnicos) hasta el infinito.
4.4 COMPENSACIÓN DE DIOPTRÍAS
Para alcanzar la mejor calidad de imagen
quizás es necesario ajustar la distinta cap-
acidad de visión entre el ojo izquierdo y el
derecho.
Empleo con igual agudeza visual en los dos ojos:
El corrector de diop-
trías está ajustado a
«cero».
Empleo con diferente agudeza visual en los dos
ojos:
1. Mire con el ojo izquierdo por el correspon-
diente ocular y con la rueda de enfoque
ajuste la nitidez de algún objeto.
Empleo con gafas:
Gire las dos copas
oculares para que
entren hasta alcanzar
el tope.
4.2 AJUSTE DE LA DISTANCIA INTERPUPILAR
Para obtener una imagen redonda y única,
debe abrir los binoculares hasta la posición
en que deje de apreciar sombras molestas.
4.
FUNCIONAMIENTO
4.1 AJUSTE DEL ANILLO GIRATORIO DEL OCULAR
Empleo sin gafas:
Gire las dos copas
oculares en dirección
contraria al sentido
de las agujas del reloj,
para que salgan hasta
alcanzar el tope.
