Swegon PARASOL Z VAV b Guide

PARASOL Z VAV b
Installation – Commissioning – Maintenance 20190610
Art. 942428057
Symbol key/Symbolförklaring
Symbols on the machine/Symboler på maskinen
This product complies with applicable EU directives
Denna produkt överensstämmer med gällande
EU-direktiv
Symbols in this user manual/
Symboler i bruksanvisningen
Warning/Caution! Varning/Observera!
Content / Innehåll
Symbol key/Symbolförklaring ...................................... 1
Dimensions and weights / Mått och vikt.......... 2
Dimensions / Mått....................................................... 2
Installation / Montering ..................................... 3
Mounting bracket/ Upphängningsfäste ....................... 3
Option - Quick brackets / Tillbehör - Snabbfäste.......... 4
Option - Mounting in hidden T-grid systems /
Tillbehör - Montering i dolt T-bärverk.......................... 5
Option - Fold-out coil / Tillbehör - Fällbart batteri ........ 6
Water connections / Vattenanslutning ......................... 7
Wiring diagram / Inkopplingsschema........................... 8
Air connection / Luftanslutning ................................... 9
Commissioning / Injustering ............................ 10
K-factor setting for product ordered without motor/
K-faktorinställning för produkt beställd utan motor... 10
ADC ..........................................................................11
Maintenance / Skötsel ...................................... 12

PARASOL Zenith VAV b
2Swegon reserves the right to alter specications 20190610
60

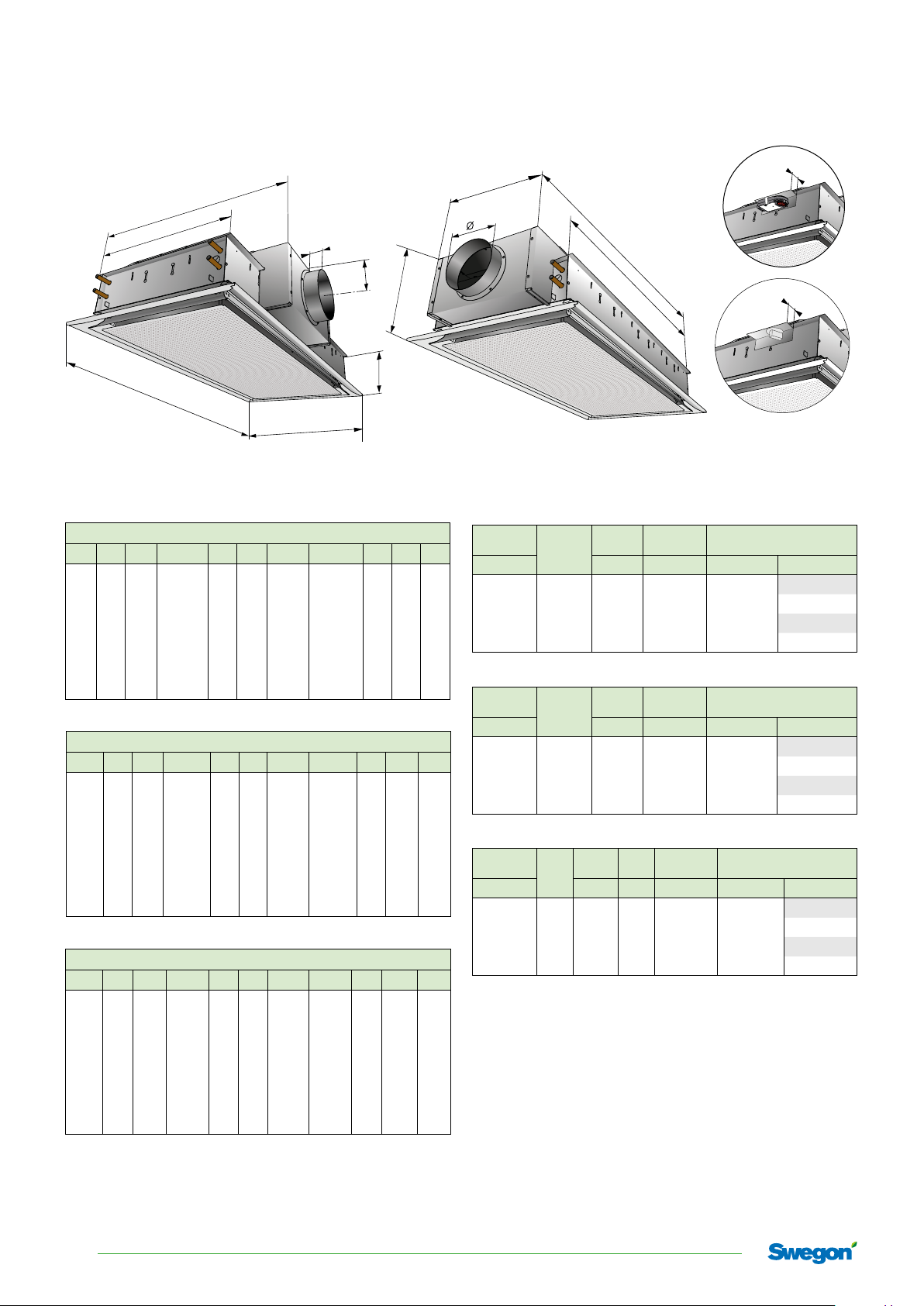

Dimensions and weights / Mått och vikt
Parasol Zenith VAV 600
Dimensions / Mått (mm)
A B C** ØD* E F G* H** I J K
584 584 182 125 /160 506 585 87/102 220/250 368 585 506
592 592 182 125/160 506 585 87/102 220/250 368 585 506
598 598 182 125/160 506 585 87/102 220/250 368 585 506
617 617 182 125/160 506 585 87/102 220/250 368 585 506
623 623 182 125 /160 506 585 87/102 220/250 368 585 506
642 642 182 125/160 506 585 87/102 220/250 368 585 506
667 667 182 125/160 506 585 87/102 220/250 368 585 506
D
K
I
H
J
E
60
G
F
B
A
C
Parasol Zenith VAV 1200
Dimensions / Mått (mm)
A B C** ØD* E F G* H** I J K
118 4 584 182 125/160 506 585 87/102 220/250 368 118 5 1106
1192 592 182 125 /160 506 585 87/102 220/250 368 118 5 110 6
1198 598 182 125 /160 506 585 87/102 220/250 368 1185 110 6
1242 617 182 125/160 506 585 87/102 220/250 368 118 5 1106
1248 623 182 125 /160 506 585 87/102 220/250 368 118 5 110 6
1292 642 182 125/160 506 585 87/102 220/250 368 118 5 1106
1342 667 182 125/160 506 585 87/102 220/250 368 118 5 1106
PARASOL Zenith VAV 1800
Dimensions / Mått (mm)
A B C** ØD E F G H** I J K
1784 584 182 200 506 585 119 290 368 1785 170 6
1792 592 182 200 506 585 119 290 368 1785 1706
1798 598 182 200 506 585 119 290 368 1785 170 6
1823 617 182 200 506 585 119 290 368 1785 1706
1867 623 182 200 506 585 119 290 368 1785 1706
1873 642 182 200 506 585 119 290 368 1785 1706
1942 667 182 200 506 585 119 290 368 1785 1706
* Dimensions refer to unit with air connection ø125/ø160
* Mått avser produkt med luftanslutning ø125/ø160.
** When a sensor module is installed in the face plate, the hight dimension C and H increases
by 12 mm.
** Med sensormodul i underplåten ökar höjdmåtten C och H med 12 mm.
Dimensions / Mått Weight / Vikt
PARASOL Zenith VAV 600
Length/
Längd
Type/
Typ
Dim. Dry weight/
Torrvikt
Water volume (l)/
Vattenvolym (l)
mm Ø(kg) cooling/kyla heating/värme
600 A125 12,9 1,08 -
600 B125 13,2 0,84 0,34
600 A160 14,1 1,08 -
600 B160 14,4 0,84 0,34
PARASOL Zenith VAV 1800
Length/
Längd
Type/
Typ
Side/
Sida
Dim. Dry weight/
Torrvikt
Water volume (l)/
Vattenvolym (l)
mm 1, 2, 4 Ø (kg) cooling/kyla heating/värme
1800 A2, 4 200 30,5 3,8 -
1800 B2, 4 200 31,9 2,7 1,1
1800 A 1 200 30,7 3,8 -
1800 B 1 200 32,1 2,7 1,1
These are examples of the most common sizes of Parasol Zenith. For the other variants, refer
to ProSelect or IC Design at www.swegon.com.
Här ges exempel på de vanligaste storlekarna av WISE Parasol. För övriga
varianter hänvisar vi till ProSelect eller IC Design på www.swegon.com.
PARASOL Zenith VAV 1200
Length/
Längd
Type/
Typ
Dim. Dry weight/
Torrvikt
Water volume (l)/
Vattenvolym (l)
mm Ø(kg) cooling/kyla heating/värme
1200 A125 22,6 2,4 -
1200 B125 22,9 1,8 0,7
1200 A160 24,6 2,4 -
1200 B160 24,9 1,8 0,7
60

3
20190610 Swegon reserves the right to alter specications
PARASOL Zenith VAV b
Mounting bracket/ Upphängningsfäste
To mount the unit in the ceiling with standard mounting bracket SYST MS/
Att montera produkten i taket med standard-upphängningsfäste SYST MS
Installation / Montering
M8
c - c dimensions / c - c mått
Bracket placement at delivery/ Fästets placering vid leverans
Enhetens längd/
Unit length
c - c (mm)
X
c - c (mm)
Y
600 330 +10 508 +10
1200 930 +10 508 +10
1800 1530 +10 508 +10
Alternative placement of the mounting bracket
Alternativ placering av upphängningsfästet
A
A1 A2
Unit length
Enhetens längd
Out towards the corner
/Ut mot hörnet
Towards the center
/In mot centrum
c - c (mm)
X (A1)
c - c (mm)
X (A2)
600 398 +10 262 +10
1200 998 +10 862 +10
1800 1598 +10 1462 +10
20mm
20mm
X
Y
SYST MS

PARASOL Zenith VAV b
4Swegon reserves the right to alter specications 20190610
269 - 317
c - c
5
Option - Quick brackets / Tillbehör - Snabbfäste
To mount the unit in the ceiling usig accessory, quick brackets/
Att montera produkten i taket med tillbehör, snabbfäste
M8 M8
c - c dimensions / c - c mått
Luftanslutningssida/
Air connection side
Kortsida/
Short side
Långsida/
Long side
Enhetens längd/
Unit length c - c (mm) c - c (mm)
600 <320
1200 <1020 900-1020
1800 <1530 900-1530
1A: Installation with one centred threaded rod per quick bracket.
1A: Montage med en centrerad gängstång per snabbfäste.
1A 1B
2
3
4
5
1B: Installation with two threaded rods per quick bracket
1B: Montage med två gängstänger per snabbfäste

5
20190610 Swegon reserves the right to alter specications
PARASOL Zenith VAV b
Option - Mounting in hidden T-grid systems / Tillbehör - Montering i dolt T-bärverk
To center the product when mounting the product in hidden T-grid systems.
Att centrera produkten vid montering i dolt T-bärverk.
90°
Recommended number of plates per product /
Rekommenderat antal plåtar per produkt.
Enhetens längd/
Unit length
600 4
1200 6
1800 6-8

PARASOL Zenith VAV b
6Swegon reserves the right to alter specications 20190610
Option - Fold-out coil / Tillbehör - Fällbart batteri
PARASOL Zenith VAV with fold-out coil (option) for easy access and cleaning of the complete coil when stringent de-
mands are made on hygiene. The accessory fold-out coil, requires flexible hose connections on the water side.
PARASOL Zenith VAV med fällbart batteri (tillbehör) för enkel åtkomst och rengöring när det sälls höga krav på hy-
gien. Tillbehöret, fällbart batteri kräver flexibla anslutningsslangar på vattensidan.
1
2
3
4
5
7
8
9
10
6

7
20190610 Swegon reserves the right to alter specications
PARASOL Zenith VAV b
Water connections / Vattenanslutning
PARASOL Zenith VAV 600 / 1200 / 1800
Important! /Viktigt!

Värme retur/
Heating return
Kyla tillopp/
Cooling supply
Kyla retur/
Cooling return
Värme tillopp/
Heating supply
942256009
A1
A2
B1
B2
N.B!
Use support sleeves inside the pipes
together with compression ring couplings.
OBS!
Använd stödhylsor i rören tillsammans med
klämringskopplingar.
Anslutningsdimensioner
Modell Längd Fabriksmonterat Anslutning Kopplingstyp Anslutning Kopplingstyp
A endast Kyla 600, 1200 Ställdon och ventil Retur DN15 utv gänga Tillopp Slät rör 12x1,0 mm
B Kyla/Värme 600, 1200 Ställdon och ventil Retur DN15 utv gänga Tillopp Slät rör 12x1,0 mm
A endast Kyla 1800 Ställdon och ventil Retur DN20 utv gänga Tillopp Slät rör 15x1,0 mm
B Kyla/Värme 1800 Ställdon och ventil Retur DN20/DN15 utv gänga Tillopp Slät rör 15/12x1,0 mm
A endast Kyla 600, 1200 -Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm
B Kyla/Värme 600, 1200 -Retur Slät rör 12x1,0 mm Tillopp Slät rör 12x1,0 mm
A endast Kyla 1800 -Retur Slät rör 15x1,0 mm Tillopp Slät rör 15x1,0 mm
B Kyla/Värme 1800 -Retur Slät rör 15/12x1,0 mm Tillopp Slät rör 15/12x1,0 mm
Connection dimensions
Model Lenght Factory fitted Connection Coupling type Connection Coupling type
A only cooling 600, 1200 Actuators and valves Return DN15 male thread Supply Plain pipe 12x1,0 mm
B Cooling/Heating 600, 1200 Actuators and valves Return DN15 male thread Supply Plain pipe 12x1,0 mm
A only cooling 1800 Actuators and valves Return DN20 male thread Supply Plain pipe 15x1,0 mm
B Cooling/Heating 1800 Actuators and valves Return DN20/DN15 male thread Supply Plain pipe 15/12x1,0 mm
A only cooling 600, 1200 -Return Plain pipe 12x1,0 mm Supply Plain pipe 12x1,0 mm
B Cooling/Heating 600, 1200 -Return Plain pipe 12x1,0 mm Supply Plain pipe 12x1,0 mm
A only cooling 1800 -Return Plain pipe 15x1,0 mm Supply Plain pipe 15x1,0 mm
B Cooling/Heating 1800 -Return Plain pipe 15/12x1,0 mm Supply Plain pipe 15/12x1,0 mm

PARASOL Zenith VAV b
8Swegon reserves the right to alter specications 20190610
Wiring diagram / Inkopplingsschema
Wiring diagram for accessories /
Inkopplingsschema för tillbehör
1. Connection when no VOC sensor is used
1. Inkoppling när inte VOC sensor används
2. Connection when a VOC sensor is used
2. Inkoppling när VOC sensor används
24V
G0G
24V
G0G
grey
black
blue (US=black)
brown (US=white)
brown (US=white)
blue (US=black)
|1 2 |3 4 |5 6 |7 8 |9 10 11 12 |
|13 14 15 |16 17 18 |19 20 21 |
| 22 | 23 | 24 | 25 |
black
brown
blue
black
white
brown
white
RoHS
1. 2.
y24V
Inputs/Ingångar Outputs/Utgångar
ModBus Pressure sensor/
Tryckgivare
Motor
Product ordered with motor/
Produkt beställd med motot

9
20190610 Swegon reserves the right to alter specications
PARASOL Zenith VAV b
Air connection / Luftanslutning
2
11 1
4
4
2
600
1200
1800
1200
1800
1200
1800
1
2
3
4
Connection dimensions/Anslutningsdimensioner
Unit length /
Enhetens längd
Dim. Ø
125 160 200
600, 1200   
1800   
Selectable air connection sides /
Valbara luftanslutningssidor.
When ordering, depending on length, you can choose
connection side 1, 2 or 4, see table below.
Vid beställning kan man, beroende på längd, välja anslut-
ningssida 1, 2 eller 4, se tabell nedan.
Alternativ luftanslutningssida
1. Skruva losst vå skruvar vardera från stos och lock
2. Byt plats på stos och lock
3. Skruva fast stos och lock med vardera två skruvar på ny sida.
Alternative air connection side
1. Unscrew two screws each from the spigot and cover
2. Change the location of the spigot and cover
3. Screw the spigot and cover in position each with two screws
on the new side.
Selectable air connection side/
Valbar luftanslutningssida
Unit length /
Enhetens längd
Side / Sida
1 2 4
Parasol Z 600   
Parasol Z 1200   
Parasol Z 1800   

PARASOL Zenith VAV b
10 Swegon reserves the right to alter specications 20190610
Commissioning / Injustering
K-factor setting for product ordered without motor/
K-faktorinställning för produkt beställd utan motor
D
E
p = [Pa]
i()
k
q2
pi[Pa]
q [l/s]
k= k-faktor/-factor
i
√
q = k· p [l/s]
i
√p = k
q
C
AB
Exempel: För att uppnå önskat flöde på 25 l/s vid
100 Pa, krävs k-faktor 2,5
ASök upp produkts längd och luftanslutningsdiameter i k-faktor-
tabellens vänsterkant.
BLäs av önskad k-faktor på den aktuella raden.
CFölj den lodräta raden och läs av gradantalet längst ned.
DLossa skruven som sitter i vredets spår (vredet flyttar sig då till
fullt öppet läge, 90°)
EVrid vredet tills markeringen når önskat gradantal.
I exemplet från tabellen för en PARASOL Zenith VAV med
Längd 1200, ø125, k-faktor 2,5, vrids vredet till 44°.
FSkruva fast skruven igen när markeringen står på önskat
gradantal.
Example: To achieve the required flow of 25 l/s at
100 Pa, requires k-factor 2.5
AFind the length of the product and the air connection diameter
in the left-hand side of the k-factor table.
BRead the desired k-factor on the current row.
CFollow the vertical line and read the degree number at the
bottom.
DLoosen the screw that is in the knob groove (the knob then
moves to the fully open position, 90 °)
ETurn the knob until the mark reaches the desired degree.
In the example from the table for a PARASOL Zenith VAV with
Length 1200, ø125, k-factor 2.5, the knob is turned to 44°.
FTurn the screw back in again when the mark is on the desired
degree.
K-factor table/ K-faktortabell
= 100 Pa
Knob/ Vred

11
20190610 Swegon reserves the right to alter specications
PARASOL Zenith VAV b
+40˚
-40˚
0˚
40
ADC
0°
40°
-40°
Fan-shape
X-shape
Examples of ADC settings / Exempel på ADC-inställningar

PARASOL Zenith VAV b
12 Swegon reserves the right to alter specications 20190610
Maintenance / Skötsel
4
2
3
1
6
5
