Sylvania ValueLED UFO High Bay User manual

SYLVANIA Luminaires
Installation Guide –ValueLED™ UFO High Bay
The UFO High Bay luminaires are
environmentally preferable LED alternatives to
traditional HID luminaires, offering up to 78%
in energy savings. Ideal in place of traditional
luminaires, or as new installations, the UFO
High Bay series is offered use in warehouses,
manufacturing facilities, big-box retail,
gymnasiums, and loading docks.
For warranty coverage, please register at www.sylvania.com/warrantyregistration.
PLEASE READ ALL INSTRUCTIONS BEFORE ATTEMPTING INSTALLATION
• TOPREVENT PERSONAL INJURY OR PRODUCT DAMAGE ONLY LICENSED ELECTRICIANS SHOULD
PROVIDE ALL INSTALLATIONSERVICES.
• TOAVOID ELECTRIC SHOCK OR COMPONENT DAMAGE DISCONNECT POWER BEFORE ATTEMPTING
INSTALLATION ORSERVICING.
• THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE NATIONAL ELECTRIC CODE (NEC) AND
ALL APPLICABLE FEDERAL, STATE AND LOCAL ELECTRIC CODES AND SAFETY STANDARDS.
• USE CAUTION WHEN HANDLING THIS PRODUCT DURING OR AFTER OPERATION AS IT MAY BECOME HOT
AND CAUSE BURNS. DISCONNECT PRODUCT AND ALLOW COOLING PRIOR TO SERVICING.
• ANY ALTERATION OR MODIFICATION OF THIS PRODUCT IS EXPRESSLY FORBIDDEN AS IT MAY CAUSE
SERIOUS PERSONAL INJURY, DEATH, PROPERTYDAMAGE AND/OR PRODUCT MALFUNCTION.
• TO PREVENT PRODUCT MALFUNCTION AND / OR ELECTRICAL SHOCK THIS PRODUCT MUST BE
PROPERLYGROUNDED.
• THIS LUMINAIRE IS DESIGNED TOOPERATE IN AMBIENT TEMPERATURES
• 100/150/200W MODELS RANGING FROM -40°F TO +122°F (-40°C TO+50°C).
• 240W MODELS RANGING FROM -40°F TO +113°F (-40°C TO+45°C).
3597711

3597711
SAFETY PRECAUTIONS:
IMPORTANT: READ CAREFULLY BEFORE INSTALLING THE FIXTURE. RETAIN FOR FUTURE REFERENCE.
GENERAL: Upon receipt of the fixture, thoroughly inspect for any freight damage which should be brought to the attention of the delivery carrier.

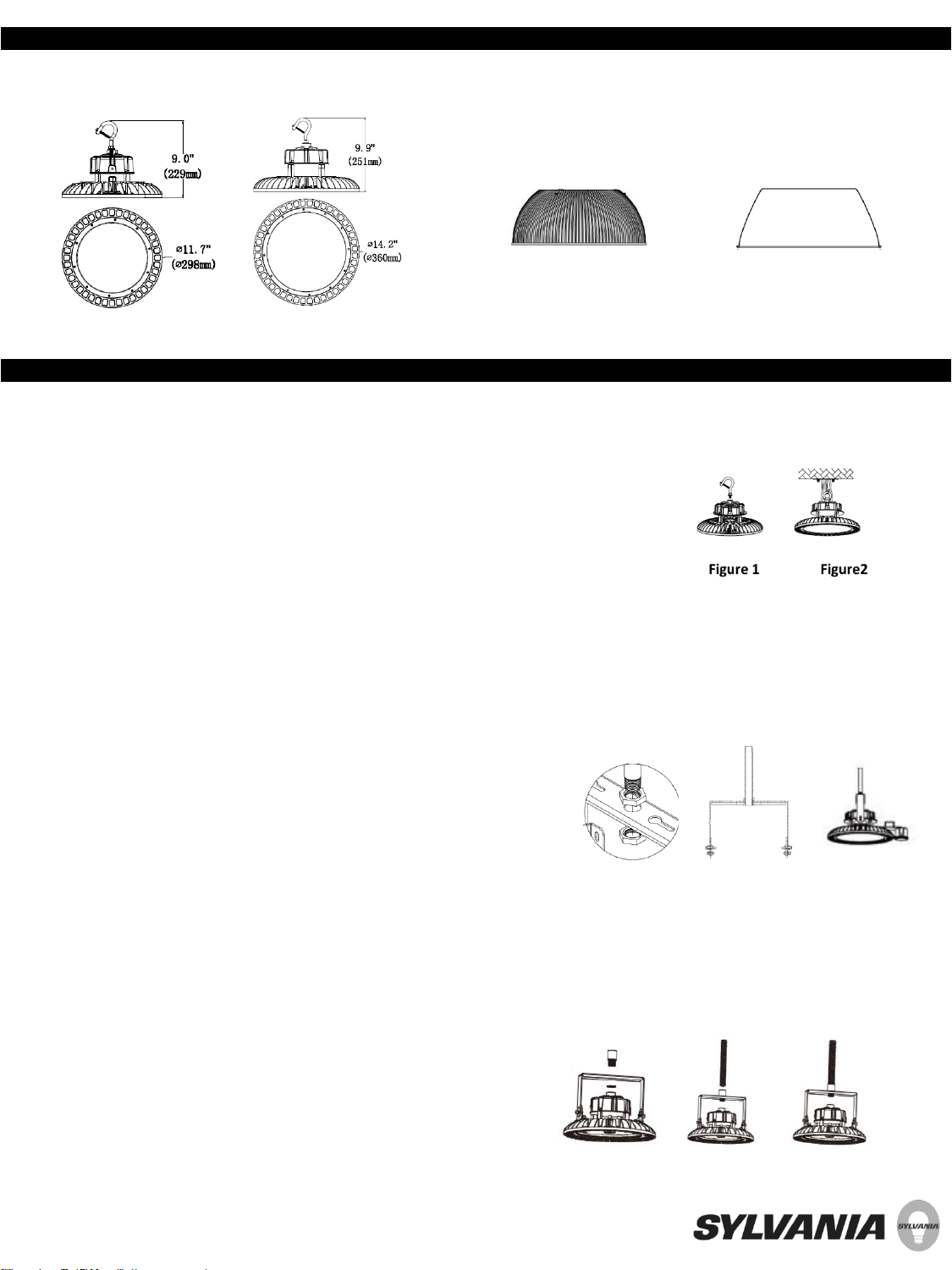

100/150W 200/240W Refractor Reflector
INSTALLATION:
Hook Mount
•Screw the hook into the ValueLED™ UFO High bay light fixture, then tighten securely (Figure 1).
•Hang the fixture from the hook and secure to protect the fixture from falling (Figure 2).
•After completion, please wire in accordance with all local regulations.
•You have successfully completed the installation.
½” NPT Mount
•Attach U-bracket using four supplied screws into pre-tapped holes in the top of the
housing
•Place the ½” NPT with nut through center hole in bracket and attach second nut to the
end of the NPT (Figure 3 and 4).
•After completion, please wire in accordance all local regulations. Once the installation and
wiring are complete, the luminaire can be adjusted up to 50 degrees by adjusting the
screws connected to the bracket accessory.
•Installation is now complete (Figure 5).
¾” NPT Mount Figure 3 Figure 4 Figure 5
•Attach U-bracket using four supplied screws into pre-tapped holes in the top of the housing
•Unscrew the nut on a ¾” to ½” adaptor (supplied by others)
•Place the ½” end of the NPT adaptor through center hole in bracket and attach a nut to the
½” end of the NPT adaptor (Figure 6).
•Insert the incoming piece of ¾” NPT to the adaptor (Figure 7).
•After completion, please wire in accordance all local regulations. Once the installation and
wiring are complete, the luminaire can be adjusted up to 50 degrees by adjusting the screws
connected to the bracket accessory.
•Installation is now complete (Figure 8).
Figure 6 Figure 7 Figure 8

This fixture is compatible with 0-10V output dimming controls. Using the 0-10V dimming the light output will range from 10% - 100%. To get to 0%
light output (OFF) it is necessary to disconnect the input power from the LED drivers. This can easily be done by inserting a relay/switch between
the line and load connectors inside the fixture. Connect dimmer or wall switch to dimming inputs on driver. (See Wiring Diagram below)
Sensor Wiring
Diagram
CLEANING AND MAINTENANCE
•To maintain the fixture efficacy occasional cleaning of the outer lens surface may be needed.
•Use a mild soap or detergent, which is essentially neutral pH (pH approximately 6 to 8), nonabrasive, and
which contains no chlorinated or aromatic hydrocarbons.
•Wash thoroughly, using a soft cloth.
•Rinse with clean, cold water and wipe dry.
TROUBLE SHOOTING CHECKLIST: If luminaire does not work
–Check your power source.
–Check electrical connections.

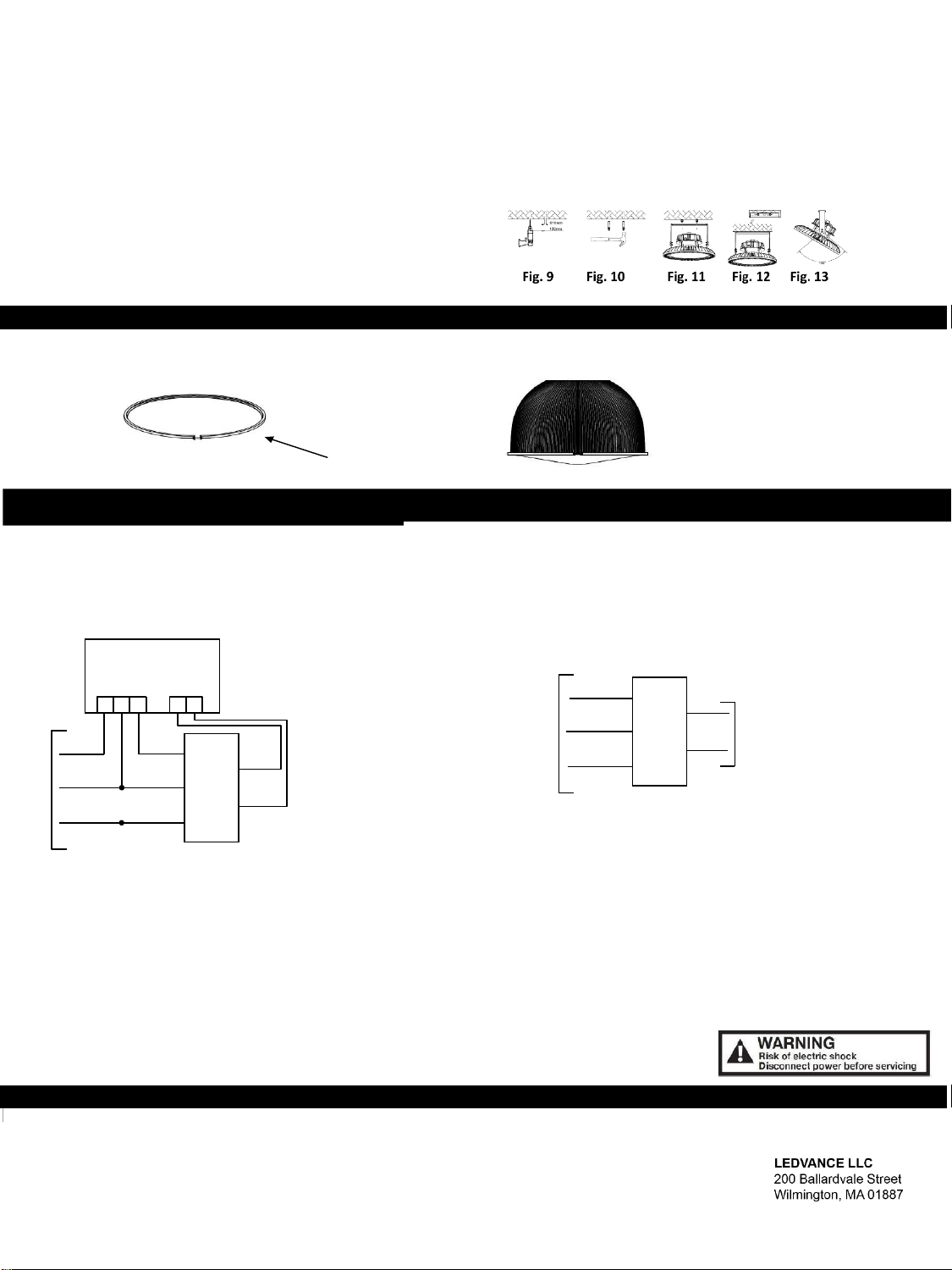

Ceiling Mount
•Attach U-bracket using four supplied screws into pre-tapped holes in the top of the housing
•Mark the desired mounting location with chalk. Using a drill, drill holes on the marked locations (Figure 9).
•With the help of a hammer, add the included expansion screws (Figure 10).
•Align the holes on the bracket with expansion screws (Figure 11) and move the luminaire into place.
Tighten the nuts to complete the installation of the luminaire (Figure 12).
•After completion, please wire in accordance all local regulations. Once the installation and wiring are
complete, the luminaire can be adjusted up to 50 degrees by adjusting the screws connected to the
bracket accessory (Figure 13).
ADDING A BOTTOM LENS (Soldseparately):
1. Remove bottom lens and clamp screw from packaging
2. Place lens over opening of refractorand place clamp over lens and refractorrim. Place screw through hole in clamp and tighten clamp to secure.
Clamp
ADDING A LINE VOLTAGE SENSOR OR DIMMER (provided by others):
Line Voltage Sensor
Black
Line
White
Neutral
Green
GRD
Dimming
+ -
Black
Line
White
Neutral
Green
GRD
DIM+
P/B
DIM-
G/W
Black
Line
White
Neutral
Green
GRD
DIM+
P/B
DIM-
G/W
Dimmer Wiring
Diagram
TROUBLE SHOOTING CHECKLIST: If luminaire does not work
3597711
Connect to AC Power
Line
Neutral Load
LED
Driver
Connect to AC Power
LED
Driver
Connect to Dimmer

3597711
SYLVANIA Luminaires
Guide d’installation ValueLED™ UFO High Bay
En offrant jusqu’à 78 % d’économie d’énergie,
les luminaires UFO High Bay sont une solution
DEL privilégiant davantage l’environnement
que les luminaires HID traditionnels . Les
luminaires de la gamme UFO High Bay
remplacent idéalement les luminaires
traditionnels, y compris dans de nouvelles
installations, et sont utilisés dans des
entrepôts, des magasins d’entrepôt, des
gymnases et des quais de chargement.
Pour bénéficier de la garantie, veuillez enregistrer votre produit à www.sylvania.com/warrantyregistration..
MISE EN GARDE
VEUILLEZ LIRE TOUTES LES INSTRUCTIONS AVANT DE COMMENCER L’INSTALLATION
• POUR ÉVITER LES BLESSURES ET L’ENDOMMAGEMENT DU PRODUIT, FAITES APPEL AUX
SERVICES D’UN ÉLECTRICIEN AGRÉÉ POUR EFFECTUER L’INSTALLATION.
• POUR ÉVITER LES RISQUES D’ÉLECTROCUTION ET DES DOMMAGES AUX COMPOSANTS, COUPEZ
L’ALIMENTATION AVANT DE PROCÉDER À L’INSTALLATION OU À L’ENTRETIEN.
• CE PRODUIT DOIT ÊTRE INSTALLÉ CONFORMÉMENT AUX EXIGENCES DU CODE CANADIEN DE
L’ÉLECTRICITÉ, DES LOIS PROVINCIALESSUR LES INSTALLATIONS ÉLECTRIQUES ET DES RÈGLEMENTS
MUNICIPAUX.
• MANIPULEZ LE PRODUIT AVEC PRÉCAUTION PENDANT OU APRÈS SON UTILISATION, CAR IL PEUT ÊTRE
TRÈS CHAUD ET CAUSER DES BRULURES. DÉBRANCHEZ LE PRODUIT ET LAISSEZ-LE REFROIDIR AVANT
DE PROCÉDER ÀL’ENTRETIEN.
• TOUTE TRANSFORMATION OU MODIFICATION DE CE PRODUIT EST STRICTEMENT INTERDITE ET
POURRAIT PROVOQUER DE GRAVES LÉSIONS CORPORELLES, LA MORT, DES DÉGÂTS MATÉRIELS OU
UN MAUVAIS FONCTIONNEMENT DUPRODUIT.
• POUR ÉVITER UN MAUVAIS FONCTIONNEMENT DU PRODUIT ET LES RISQUES
D’ÉLECTROCUTION, CE PRODUIT DOIT ÊTRE CONVENABLEMENT MIS À LA TERRE.
• CE LUMINAIRE EST CONÇU POUR ÊTRE UTILISÉ À TEMPÉRATURE AMBIANTE
• MODÈLES 100/150/200 W DANS UNE PLAGE ALLANT DE -40 °F À +122 °F (-40 °C À +50 °C).
• MODÈLES 240 W DANS UNE PLAGE ALLANT DE -40 °F À +113°F (-40 °C À +45°C).

3597711
PRÉCAUTIONS DE SÉCURITÉ :
IMPORTANT : À LIRE ATTENTIVEMENT AVANT D’INSTALLER LE LUMINAIRE. CONSERVEZ CE DOCUMENT POUR VOUS Y RÉFÉRER
ULTÉRIEUREMENT.
GÉNÉRALITÉS : En recevant le luminaire, vérifiez soigneusement qu’il n’a pas été endommagé pendant le transport et signalez-le au
besoin au transporteur.

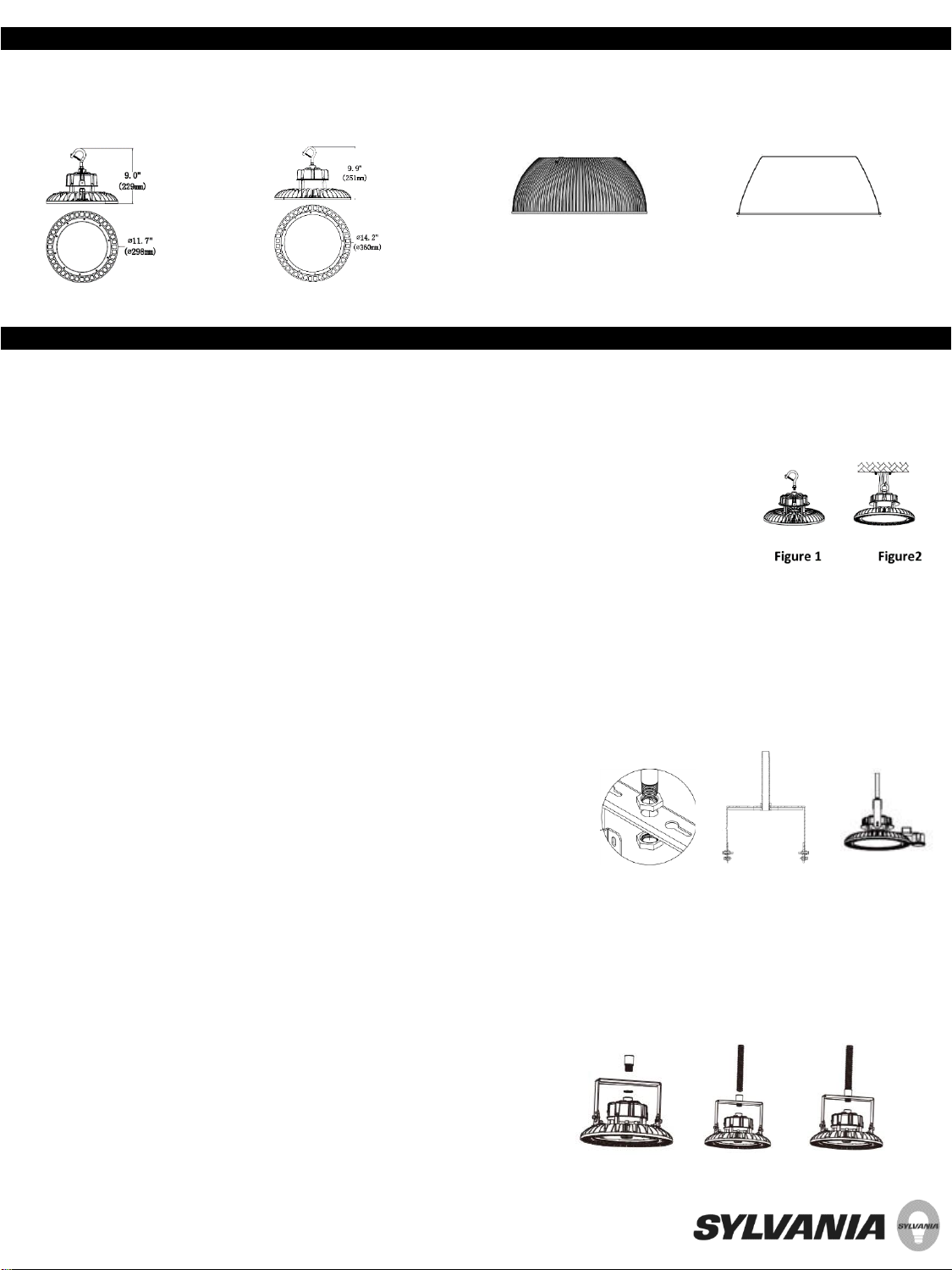

100/150W 200/240W Réfracteur Réflecteur
INSTALLATION:
Monture par crochet
•Vissez fermement le crochet dans le luminaire ValueLEDMD UFO High bay (figure 1).
•Accrochez le luminaire par le crochet et sécurisez la fixation pour empêcher le luminaire de tomber (figure2).
•Une fois accroché, câblez le luminaire en respectant les exigences des règlements
locaux.
•Vous avez terminé l’installation.
Monture NPT ½ po
•Dévissez l’écrou d’un adaptateur ¾ po à ½po.
•Placez l’adaptateur ½” NPT sur le trou central du support et revisser l’écrou è l’extrémité
du NPT (figure 3 et 4).
•Une fois accroché, câblez le luminaire en respectant les exigences des règlements
locaux. Après avoir fini l’installation et le câblage, l’orientation du luminaire peut être
modifiée jusqu’à 50° en ajustant les vis fixant le support.
•L’installation est terminée (figure 5).
Monture NPT ¾ po
•Dévissez l’écrou d’un adaptateur ¾ po à ½ po(non-fourni).
•Placez l’adaptateur sur le trou central du support et revissez l’écrou.
Figure 3
Figure 4 Figure 5
•Insérer le côté ½’’ de l’adaptateur NPT dans le trou central du support et visser un écrou au
côté ½’’ de l’adaptateur NPT (figure 6)
•Fixer le conduit NPT de ¾’’ à l’adaptateur (figure 7)
•Une fois accroché, câblez le luminaire en respectant les exigences des règlements locaux.
Après avoir fini l'installation et le câblage, l’orientation du luminaire peut être modifiée
jusqu’à 50° en ajustant les vis fixant le support.
•L’installation est terminée (figure 8).
Figure 6 Figure 7 Figure 8

3597711
Montage au plafond
Marquez l’emplacement choisi avec une craie. En utilisant une perceuse, percez les trous sur l’emplacement marqué
(figure 9).
À l'aide d’un marteau, insérez les vis d’expansion incluses (figure 10).
Alignez les trous du support avec les vis d’expansion (figure 11) et placez le luminaire. Serrez les écrous pour achever
l’installation du luminaire
Une fois accroché, câblez le luminaire en respectant les règlements locaux. Après avoir fini l'installation et le câblage,
l’orientation du luminaire peut être modifiée jusqu’à 50° en ajustant les vis fixant le support (figure 13).
AJOUT D’UNE VITRE (vendue séparément)
1. Retirez la vitre et le collierde serrage de l’emballage.
2. Placez la vitre sur la partie ouverte du réfracteur et le collier de serrage autour de la vitre et du rebord du réfracteur. Placez la vis dans le trou du
collier et serrez le collier..
Collier de
serrage
AJOUT D’UN DÉTECTEUR DE PRÉSENCE OU D’UN GRADATEUR (fourni par un tiers)
Ce luminaire est compatible avec les systèmes de gradation de 0 à 10 V. En utilisant ce type de gradateur, la luminosité va varier de 10 à 100 %.
Pour obtenir 0 % de luminosité (éteint), il est nécessaire de débrancher l'alimentation du circuit d’attaque de la DEL. Cela est facilement
réalisable en insérant un interrupteur ou un relais entre le connecteur de tension et le connecteur de charge du luminaire. Connectez le
gradateur ou l’interrupteur mural aux broches DIM du circuit d’attaque. (Voir le schéma de câblage ci-dessous.)
Schéma de câblage avec détecteur
NETTOYAGE ET ENTRETIEN
Pour conserver une efficacité maximale, il peut être nécessaire de nettoyer occasionnellement la vitre
extérieure.
Utilisez un savon doux ou un détergent au pH neutre (pH entre 6 et 8), non abrasif et ne contenant pas
d’hydrocarbure chloré ou aromatique.
Nettoyez soigneusement en utilisant un chiffon doux
Rincez à l’eau froide et claire et essuyez.
Schéma de câblage avec gradateur
LISTE DE VÉRIFICATION POUR LE DÉPANNAGE : Si le luminaire ne fonctionnepas
–vérifier la sourced’alimentation.
–vérifier les raccordementsélectriques.
Line Voltage Sensor
Dimming
+ -
Black
Line
White
Neutral
Green
GRD
Black
Line
White
Neutral
DIM+
P/B
Green
GRD
DIM-
G/W
Black
Line
White
Neutral
Green
GRD
DIM+
P/B
DIM-
G/W
MISE EN GARDE
Risque d’électrocution
Coupez l’alimentation électrique avant de procéder à
l’entretien.
Connect to AC Power
Line
Neutral Load
LED
Driver
Connect to AC Power
LED
Driver
Connect to Dimmer
