Symmons Identity SLC-6710-1.5 Manual

Identity™
Model Numbers
Two Handle Centerset Lavatory Faucet
Operation & Maintenance Manual
SLC-6710-1.5, SLC-6712-1.5
Two handle centerset lavatory faucet features 4" mount,
ceramic cartridges, 1/2" IPS inlet connections, 50/50
pop-up drain assembly and standard 1.5 gpm (5.7 L/min)
aerator. Faucet constructed from brass, plated in
standardpolished chrome nish.
Specification
Modifications
Note: Append appropriate -sufx to model number.
SLC-6710-1.5
Two Handle Centerset Lavatory Faucet
SLC-6712-1.5
Two Handle Centerset Lavatory Faucet with lift rod
and 50/50 pop-up drain assembly

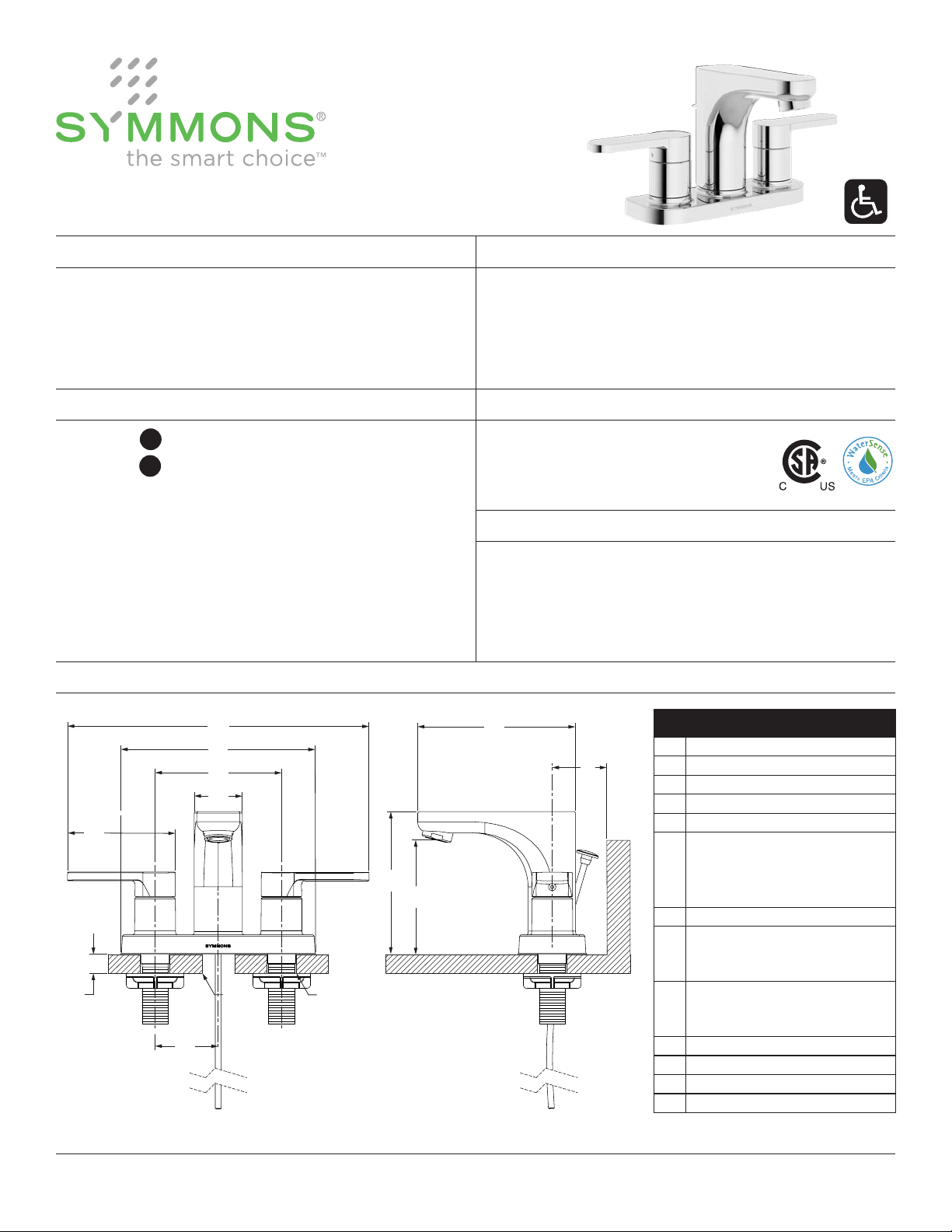

Dimensions
Measurements
A 9-1/2", 241 mm
B 6-1/8", 156 mm
C 4", 102 mm
D 1-1/2", 38 mm
E (2x) 3-3/8", 86 mm
F
Deck Thickness Ref.
Min. 3/4", 19 mm
Max. 1-1/2", 38 mm
G (2x) 2", 51 mm
H
Hole Size
Min. Ø 1-1/4", 32 mm
Max. Ø 1-3/8", 35 mm
I
(2x) Hole Size
Min. Ø 1-1/8", 29 mm
Max. Ø 1-1/4", 32 mm
J5", 127 mm
KMin. 2-1/4", 57 mm
L4-1/2", 114 mm
M3-5/8", 92 mm
Note: Dimensions subject to change without notice.
-0.5 0.5 gpm (1.9 L/min) flow restrictor
-1.0 1.0 gpm (3.8 L/min) flow restrictor
-Delete
Suffix 1.5 2.2 gpm (8.3 L/min) flow restrictor
-MP Metal pop-up drain in place of standard
-STN Satin Nickel finish
-VP Vandal resistant aerator
CG
CG
KK
AA
MM
LL
CC
BB
JJ
DD
FF
EE
II
GG
HH
Warranty
Limited Lifetime - to the original end purchaser in
consumer/residential installations.
5 Years - for industrial/commercial installations.
Refer to www.symmons.com/warranty for complete
warranty information.
Compliance
-ASME A112.18.1/CSA B125.1
-NSF/ANSI 61.9, NSF/ANSI 376
-WaterSense 1.5 gpm & 1.0 gpm Certied by
CSA Group

2
*Note: Append -STN to part number for Satin Nickel
nish.
Replacement Parts
Item Description Part Number
A
B
Handle
Set Screw RL-287*
E Lift Rod RL-286*
F Hot Cartridge RL-075
G Cold Cartridge RL-076
H
Aerator Kit (2.2)
Aerator Kit (1.5)
Aerator Kit (1.0)
Laminar Flow Kit (2.2)
Laminar Flow Kit (1.5)
Laminar Flow Kit (1.0)
Laminar Flow Kit (0.5)
Vandal Proof Kit (2.2)
Vandal Proof Kit (1.5)
Vandal Proof Kit (1.0)
Vandal Proof Kit (0.5)
LN-15*
FLR-110-1.5*
FLR-110-1.0*
RL-019-2.2*
RL-019-1.5*
RL-019-1.0*
RL-019*
RL-315-2.2*
RL-315-1.5*
RL-315-1.0*
RL-315-0.5*
K Mounting Hardware Kit RL-285
L50/50 Pop-Up
Drain Assembly RL-223*
Tools Required
Adjustable Wrench
Allen Wrench
3/32"
Plumber Putty
Plumber Tape
PLUMBER
PUTTY

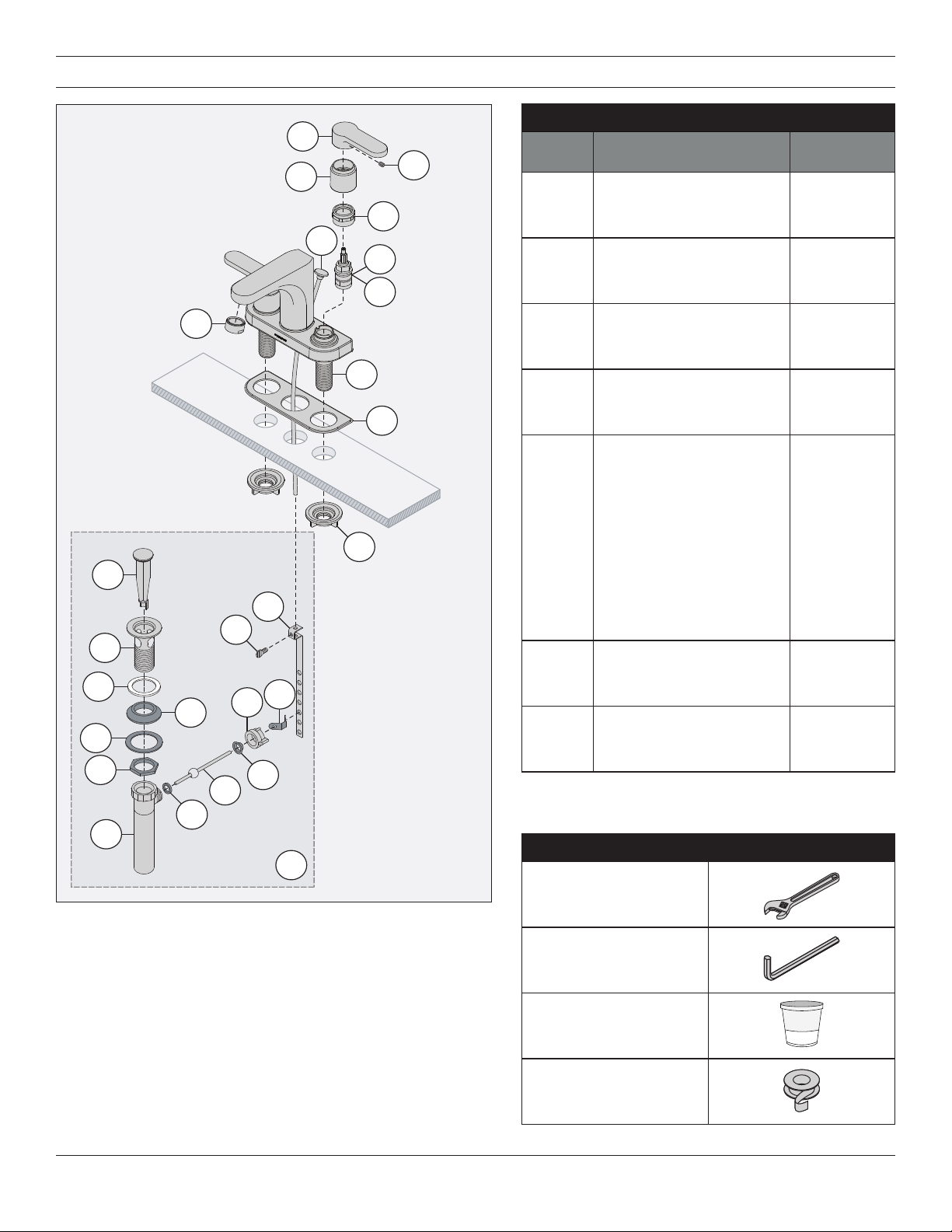

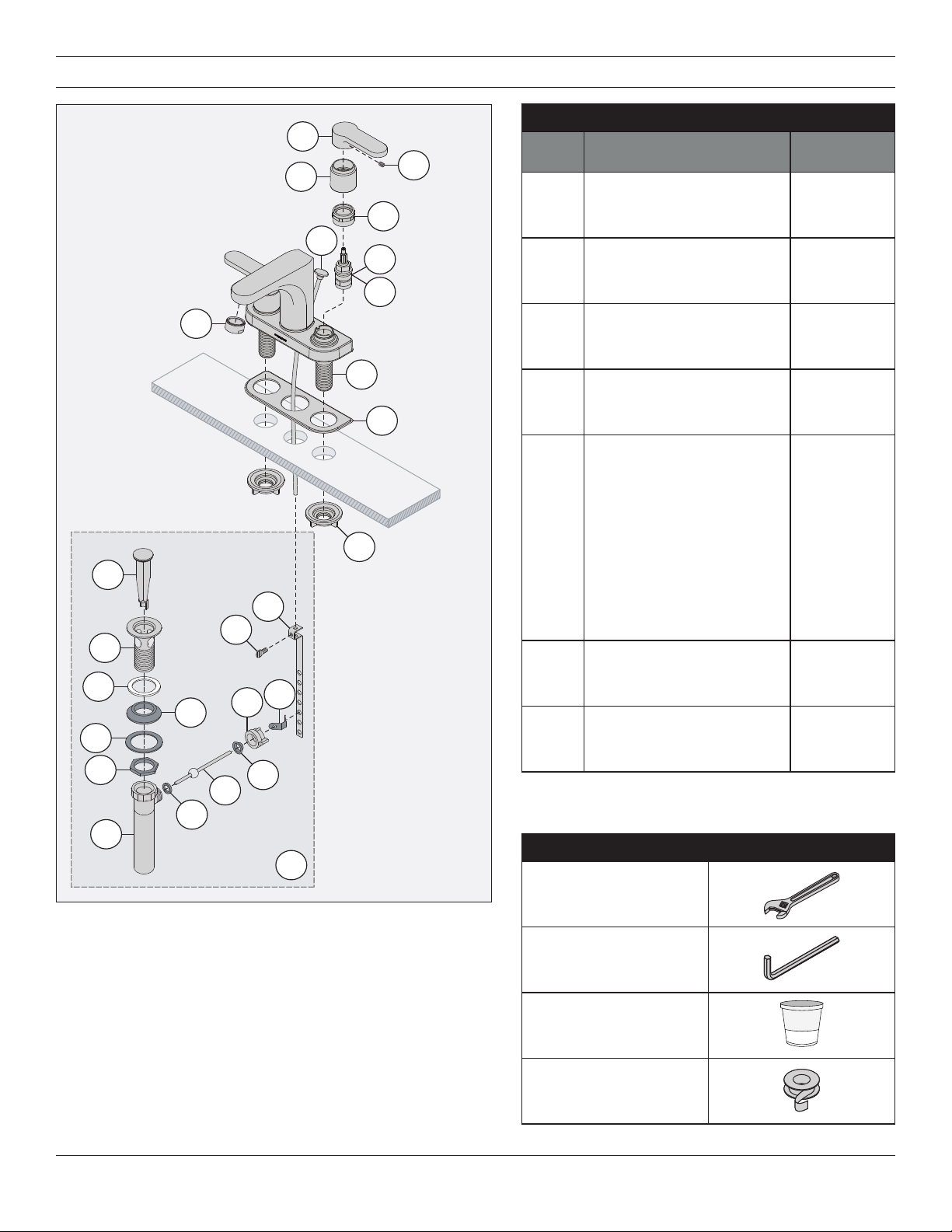

Parts Breakdown
L
L1
L2
L3
L5
L6
L7
L4
L8
L9
L11
L10
L12
L14
L13
A
B
C
D
E
F
G
H
I
J
K

3
Installation
J
I
2) Install mounting nuts (K) onto IPS
inlet connections (I).
1
1
1
I
K
1
2
1) Insert IPS inlet connections (I) and
mounting gasket (J) into sink holes.
1
L7
L8
L9
L11
L10
If replacing an older faucet
ensure water supply is turned
OFF before removing, then
turn faucet control valve ON
to relieve water pressure.
3) Seat ange (L2) into sink. Install
gasket (L4), washer (L5) and nut
(L6) onto ange from below sink,
but do not secure nut. Screw on
tail piece (L7) and hand tighten.
2
2
3
1
L2
L3
L5
L6 L7
L4
OPTIONAL
PLUMBER
PUTTY
1
3
2
L1
L2
L7
PIVOT
4) Turn tail piece (L7) and ange (L2)
so pivot is facing toward faucet.
Pull assembly down into drain hole.
Secure hardware from below sink.
Install stopper (L1) in the remov-
able or non-removable position.
5) Attach inner washer (L8), pivot rod
(L9) and outer washer (L10) to tail-
piece (L7). Hand tighten nut (L11)
to secure pivot rod (L9).
6) Connect lift rod (E) to clevis strap (L13)
and secure with thumb screw (L14).
Insert pivot rod (L9) through spring
clip (L12) and clevis strap (L13).
Secure with spring clip (L12) and
adjust linkage if necessary.
3
1
E
L13
L9
4
4
L12
2
L14
DO NOT use pipe dope
or thread sealant on drain
assembly, or any plastic
threaded components.

Symmons Industries, Inc. ■31 Brooks Drive ■Braintree, MA 02184 ■Phone: [phone] ■ Fax: [phone]
Copyright © 2019 Symmons Industries, Inc. ■symmons.com ■[email protected] ■ZV-3205 REV D ■ 090519

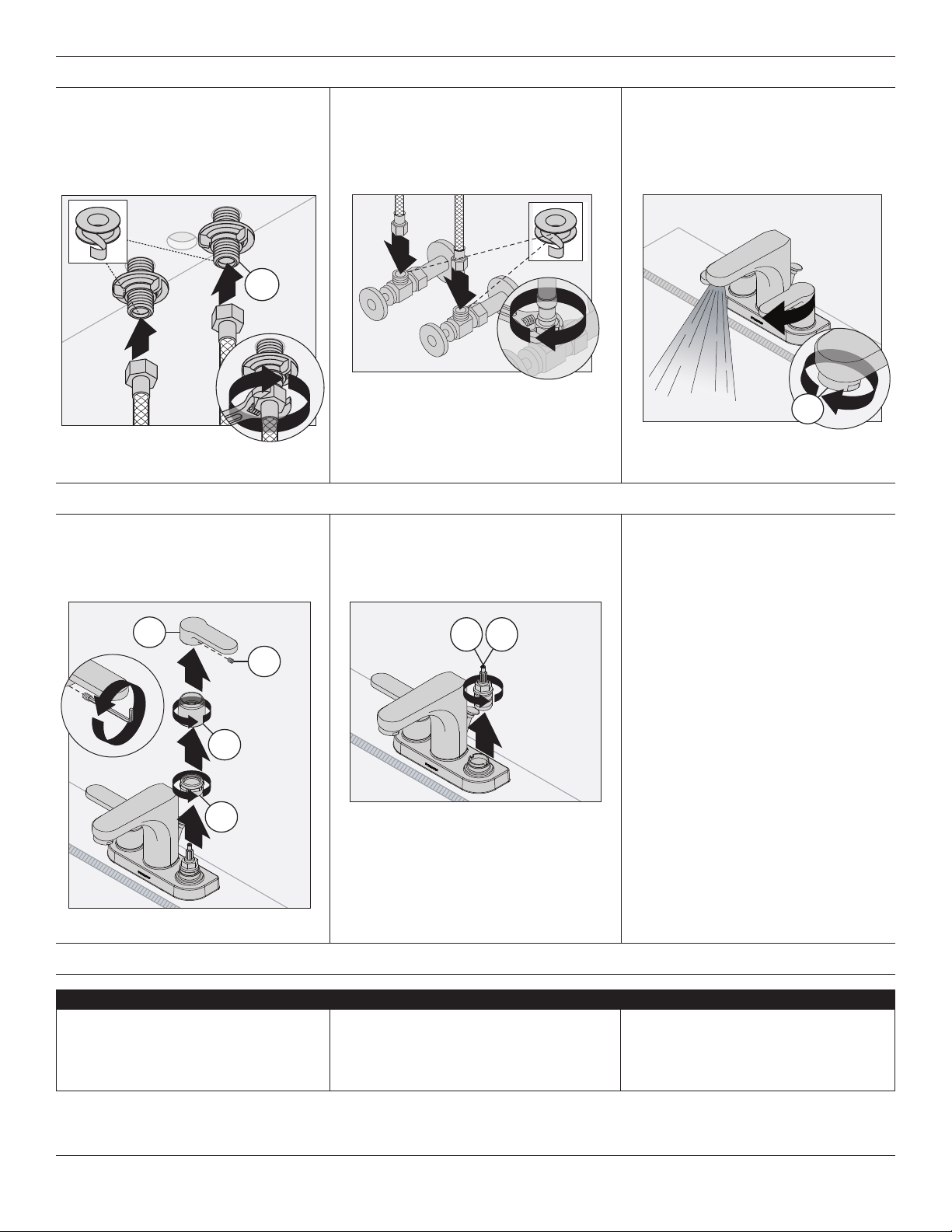

Installation
7) Attach supply lines to IPS inlet
connections (I). Using a wrench,
nish with one-half turn. DO NOT
overtighten.
I
11
2
8) Attach supply lines to shut-off
valves and hand tighten. Using a
wrench, nish with one-half turn.
DO NOT overtighten.
11
2
9) Turn on water supplies. Remove
aerator (H) and ush lines free of
debris. Check for leaks.
2
1
H
Maintenance
1) Turn off water supply. Loosen and
remove the handle set screw (B),
handle (A), collar (C) and nut (D).
A
C
D
2
3
4
B
1
2) Remove cartridge (F, G) and inspect
for debris. Replace cartridge if
necessary.
3) Install cartridge following steps
1 & 2 in reverse.
FG
Problem Cause Solution
Finish is spotting. Elements in water supply may cause
water staining on nish.
Clean nished trim area with a soft
cloth using mild soap and water or a
non-abrasive cleaner and then quickly
rinse with water.
Troubleshooting Chart
WARNING: This product can expose you to chemicals including lead, which is known to the state of California to
cause cancer, birth defects, or other reproductive harm. For more information, go to www.P65Warnings.ca.gov.
