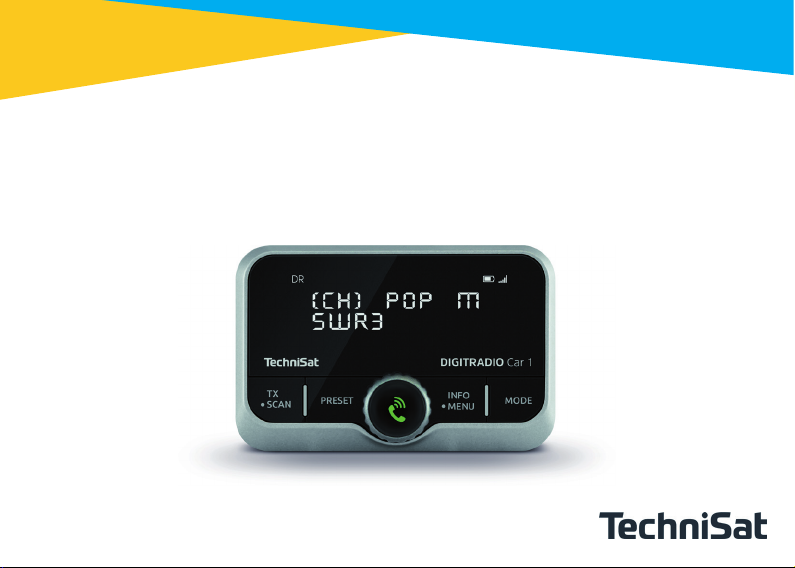

TechniSat DIGITRADIO Car 1 User manual

Bedienungsanleitung
DIGITRADIO Car 1

2
D
1. Vorwort
Vielen Dank, dass Sie sich für das TechniSat DIGITRADIO Car 1
entschieden haben.
Wenn Sie das DIGITRADIO zum ersten Mal verwenden, lesen Sie bie diese Anweisungen sorgfältig durch, und
bewahren Sie diese für zukünige Gelegenheiten zum Nachschlagen auf. Nur wenn Sie die Anweisungen befolgen,
können Sie optimal die volle Funktionsvielfalt des Gerätes genießen.
Diese Bedienungsanleitung hil Ihnen beim
• bestimmungsgemäßen
• sicheren
• vorteilhaen
Gebrauch des Gerätes
Wir setzen voraus, dass der Bediener des DIGITRADIO
allgemeine Kenntnisse im Umgang mit Geräten der Unterhaltungselektronik hat.
Jede Person, die dieses Gerät
• montiert
• anschließt
• bedient
• reinigt
• entsorgt
muss den vollständigen Inhalt dieser Bedienungsanleitung zur Kenntnis genommen haben. Bewahren Sie diese
Bedienungsanleitung immer in der Nähe des Gerätes auf.
Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Beachten Sie alle
Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung.

3
D
2. Sicherheitshinweise
• Trennen Sie bei Betriebsstörungen das Radio von der USB Stromquelle.
• Setzen Sie das Radio weder Regen noch sonstiger Feuchtigkeit aus.
• Önen Sie niemals das Gehäuse.
• Schließen Sie das Gerät nur an die im Lieferumfang befindlichen Stromquellen an.
• Ziehen Sie das Ladegerät aus der KFZ Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen.
• Sollten Fremdkörper oder Flüssigkeit in das Gerät gelangen, trennen Sie es sofort von der USB Stromquelle.
Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen.
• Beachten Sie bie, dass die Stromquelle leicht zugänglich ist.
• Knicken oder quetschen Sie keine Kabelverbindungen.
• Wenn das USB Ladekabel beschädigt ist, müssen Sie das Radio von Fachpersonal reparieren lassen bevor Sie es
erneut verwenden, oder tauschen Sie es gegen ein neues USB Ladekabel aus.
• Lassen Sie Kinder niemals unbeaufsichtigt das Radio benutzen.
• Überlassen Sie Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Trennen Sie bei Betriebsstörungen das Radio von der Stromquelle.
• Bezug von Ersatzteilen nur beim Hersteller.
• Änderungen am Gerät führen zum Erlöschen der Verantwortung des Herstellers.
• Schutzfolien entfernen.
• Reinigen Sie dieses Gerät nur mit einem trockenen Tuch.
Gefahr der Ablenkung
Die Verwendung des Gerätes kann in bestimmten Situationen Ihre Konzentration beeinflussen.
(z.B. beim Führen eines Fahrzeugs, Teilnahme im Straßenverkehr oder beim Bedienen von Maschinen).
Bie verwenden Sie das Gerät nicht, wenn dadurch eine Wahrnehmungeinschränkung anderer Umweltgeräusche
gegeben ist.
Gefahr von Hörschäden
Das hören von Musik oder anderer Audioinhalte insbesondere über Kopörer kann zu einer Schädigung des
Gehörs führen. Bie prüfen Sie die Lautstärke, bevor Sie die Ohrstöpsel in Ihre Ohren einsetzen.

4
D
Laden des Gerätes
Verwenden Sie zum Laden des Gerätes nur das im Lieferumfang enthaltene Ladekabel, und laden Sie das Gerät
nur an einem USB Anschluss.
Schutz vor HF Energie
Das Gerät erzeugt ein elektromagnetisches Feld.
Es entspricht den Grenzwerten zum Schutz vor HF Energie.
Achten Sie bie auf Hinweise in Ihrer Umgebung, die das Betreiben von elektronischen Geräten verbieten oder
einschränken. Dies kann z.B. in Krankenhäusern, an Tankstellen und Tankanlagen oder an Flughäfen der Fall sein.
Sollten entsprechende Warnhinweise vorhanden Sein, schalten Sie bie das Radio umgehend aus.
Die im Gerät enthaltenen Komponenten erzeugen
elektomagnetische Energie und Magnetfelder. Diese können medizinische Geräte wie Herzschrimacher oder
Defibrillatoren beeinträchtigen. Halten Sie bie daher einen sicheren und ausreichenden Abstand zwischen
medizinischen Geräten und dem Radio ein.
Wenn Sie einen Grund zur Annahme haben, dass das Radio eine Störung mit einem medizinischen Gerät
verursacht, schalten Sie bie das Radio umgehend aus.
Kleinteile
Bie bewahren Sie das Radio immer außerhalb der Reichweite von Kleinkindern auf, da einige Teile des Radios
beim versehentlichen Verschlucken zur Erstickung führen könnte.
Betrtiebstemperatur
Bie betreiben Sie das Radio nur in einem Temperaturbereich von -20 0C bis +70 0C.

5
D
1
Thanks for choosing ROB675245, a DAB/DAB+ receiver with Bluetooth. This device will help you listen to the
DAB/DAB+ radio, phone music or call from your car radio. To get the best experience, please read this manual
carefully.
Instrucon:
Package contents:
DAB Receiver controller
DAB Receiver antenna
Cigaree socket adapter
Dual USB Car charger
Magnet holder
3.5 mm audio cable
Micro USB cable
User manual
Fuse
DAB Receiver controller
Cigaree socket adapter
Dual USB Car charger
DAB Receiver antenna Magnet holder

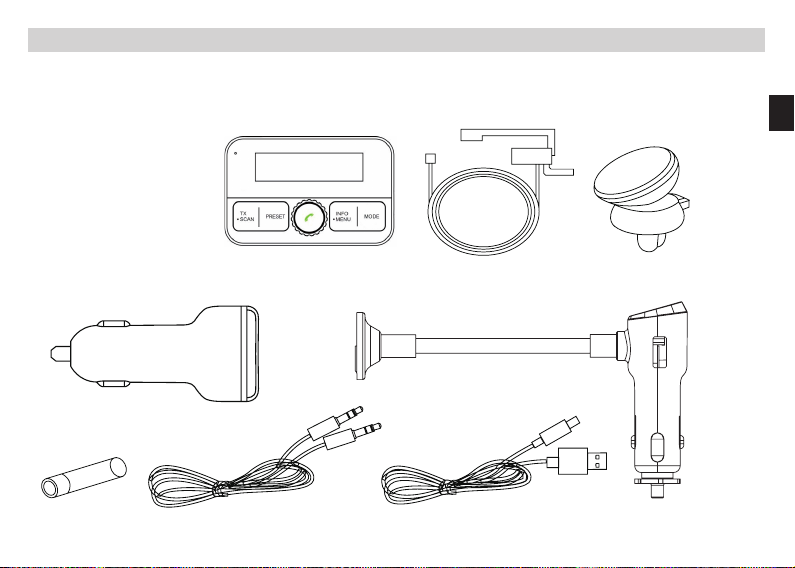

3. Lieferumfang
Bie überprüfen Sie vor der ersten Betriebnahme den Lieferumfang auf Vollständigkeit.
Die im Lieferumfang enthaltenen Komponenten sind:
1. DIGITRADIO Car 1
2. DAB Klebeantenne
3. Magnethalter
4. USB 12 Volt Ladeadapter
5. Zigareenanzünder
Lader/ Halter
6. Ersatzsicherung
7. 3,5 mm Audiokabel
8. Micro USB Kabel 1 2 3
2
Technical specicaons
Radio: Digital DAB/DAB+
Frequency ranges: Band Ⅲ174-240 MHz
FM Transmit range: 87.6-107.9 MHz
Display: VA display
Input: 5V 500mAh
Bluetooth module: ATS V4.2
Bluetooth protocol: A2DP, HFP, AVRCP
Storage: Micro SD card up to 32GB (not included)
Microphone: Ø4.0MM x 1.3mm
Input/Output Connectors: 3.5mm stereo output connecng to
car stereo aux-in (if available)
Temperature range: Operaonal temperature: - 20°C to 70°C
Storage temperature: -30°C to 80°C
3.5 mm audio cableFuse (spare) Micro USB cable
1
Thanks for choosing ROB675245, a DAB/DAB+ receiver with Bluetooth. This device will help you listen to the
DAB/DAB+ radio, phone music or call from your car radio. To get the best experience, please read this manual
carefully.
Instrucon:
Package contents:
DAB Receiver controller
DAB Receiver antenna
Cigaree socket adapter
Dual USB Car charger
Magnet holder
3.5 mm audio cable
Micro USB cable
User manual
Fuse
DAB Receiver controller
Cigaree socket adapter
Dual USB Car charger
DAB Receiver antenna Magnet holder
45
6 7 8

6
D
4. Tasten und Funktionen
3 4 5 6 7
2
1
10
11
12
8 9 13

7
D
1. Display
2. Mikrofon für Freisprechfunktion
3. TX/SCAN
TX: Drücken Sie diese Taste um die FM Transmierfrequenz einzustellen.
SCAN: Halten Sie diese Taste gedrückt um einen
automatischen DAB/DAB+ Sendersuchlauf zu starten
4. PRESET
Drücken: Anzeige der Favoriten. Mit dem Drehregler auswählen und zur Wiedergabe drücken.
Gedrückt halten: Sender als Favorit speichern (max. 20).
5. Drehregler/Bestätigungstaste/Wiedergabe/Pause/Telefonannahme
Drücken Sie diese Taste um eine Auswahl zu bestätigen.
Drehen Sie den Regler um im Menü vorwärts und rückwärts zu navigieren.
Drehen Sie den Regler um den vorherigen oder nächsten Titel anzuwählen.
Drücken Sie die Taste, um die Wiedergabe von Musik zu unterbrechen oder zu starten.
6. INFO/MENÜ Taste
INFO: Drücken Sie diese Taste im DAB Modus um DAB Sendeinformationen zu erhalten.
MENÜ: Halten Sie die Taste gedrückt, um in das Menü des Geräte zu gelangen. Nehmen Sie weitere
Einstellungen im Menü mit Hilfe der Taste 5 vor.
7. MODE
Schalten Sie mit dieser Taste folgende Betriebsmodi um:
DAB+ Empfang/ Bluetooth/ Micro SD Karte/ AUX- IN
8. Micro SD Karteneinschub
Setzen Sie hier eine Micro SD Karte ein, um Audiodateien von der Micro SD Karte wiederzugeben.
9. Micro USB Anschluss
Über diesen Anschluss kann das Gerät mit Spannung versorgt werden. Benutzen Sie dazu das im
Lieferumfang enthaltene Ladekabel und den USB 12 Volt Ladeadapter.
10. Antennenanschluss
Schließen Sie hier die im Lieferumfang enthaltene DAB Antenne an.
4. Tasten, Funktionen und Anschlüsse

8
D
11. Line Out/Kopörer Anschluss
An diesem Anschluss können Sie Ihr Autoradio mit dem DIGITRADIO verbinden, sofern Ihr Autoradio über
einen AUX Audioeingang verfügt.
12. LINE IN
Verbinden Sie hier bei Bedarf ein Audioausgabegerät z.B. MP3 Player, um die Musik über das DIGITRADIO
an das Autoradio zu übertragen.
13. ON/OFF
Schalten Sie mit dieser Taste das Gerät ein oder aus.
Einschalten: Kurz gedrückt halten. Ausschalten: Kurz drücken.
5. Installation und Inbetriebnahme
Das DIGITRADIO Car 1 ist ein DAB+ Empfänger, und eignet sich ideal um Ihr Autoradio mit DAB+Empfang
aufzurüsten.
Digitale DAB+ Signale werden vom DIGITRADIO Car 1 empfangen und per FM Transmier oder Audiokabel
auf Ihr Autoradio übertragen. Darüber hinaus kann man mit dem DIGITRADIO Car 1 auch externe Geräte mit
dem Autoradio koppeln, um z.B. Musikdateien vom Smartphone (per Bluetooth oder per Kabelverbindung)
wiederzugeben. Außerdem verfügt der kompakte Empfänger über eine Freisprechfunktion.
4. Tasten, Funktionen und Anschlüsse

9
D
5.1. Stromversorgung
Stecken Sie den Zigareenanzünder Lader/Halter (5) in die Zigareenanzünderanschluss Ihres Autos.
Befestigen Sie das DIGITRADIO Car 1 an dem Magnetanschluss des Halters. Die Stromversorgung wird über den
Halter hergestellt.
1
Thanks for choosing ROB675245, a DAB/DAB+ receiver with Bluetooth. This device will help you listen to the
DAB/DAB+ radio, phone music or call from your car radio. To get the best experience, please read this manual
carefully.
Instrucon:
Package contents:
DAB Receiver controller
DAB Receiver antenna
Cigaree socket adapter
Dual USB Car charger
Magnet holder
3.5 mm audio cable
Micro USB cable
User manual
Fuse
DAB Receiver controller
Cigaree socket adapter
Dual USB Car charger
DAB Receiver antenna Magnet holder
Alternativ können Sie auch den im Lieferumfang enthaltenen USB Ladeadapter benutzen.
Stecken Sie in diesem Fall den Ladeadapter in den Zigareenanzünder Ihres Fahrzeugs und stellen Sie
eine Stromversogung über das im Lieferumfang enthaltene USB Ladekabel (siehe Punkt 8 Kapitel 3) her.
Benutzen Sie dazu den Micro USB Anschluss (siehe Punkt 9 Kapitel 4). In diesem Fall können Sie den ebenfalls im
Lieferumfang enthaltenen Magnet Halter (siehe Kapitel 3) nutzen. Der Halter eignet sich zur Befestigung an einem
Lüungsauslass des Fahrzeugs.
5. Installation und Inbetriebnahme

10
D
5.2. Antenne
Befestigen Sie die Klebeantenne an der Frontscheibe des Fahrzeugs. Verbinden Sie den Kupferfarbenen
Masseanschluss mit der Fahrzeugmasse (z. B. mit der Fahrzeugkarosserie im Bereich der A-Säule)
Achtung:
Suchen Sie eine Position in der Nähe der rechten oder linken A- Säule wie in der Abbildung zu sehen.
Stellen Sie sicher, dass die Antenne außerhalb des Sichtfelds liegt, um eine Beiträchtigung der Sicht auf den
Straßenverkehr zu verhindern.
Wählen Sie die Befestigungsstelle so, dass noch ausreichend Kabel zur Verfügung steht, um die Antenne mit dem
DIGITRADIO zu verbinden.
Wenn Sie eine Stelle gefunden haben, reinigen Sie diese, bevor Sie die Antenne ankleben.
Stecken Sie das Ende des Antennenkabels in den Antennenanschluss des DIGITRADIO.
(siehe Kapitel 4 )
5
▼Cauous: Make sure the unit charging contacts connected with the docking contacts in right way! Or it
can’t power on!
2. Antenna installaon
Install the external antenna as per the below diagram,
Noce
 Make sure your antenna was not snapped while shipping
 denfy the locaon of antenna well before xing, The adhesive will be decreased a lot at next me
 Dry and clean your windscreen
5. Installation und Inbetriebnahme

11
D
5.3. Verbindung des DIGITRADIO mit Ihrem Autoradiosystem
Es stehen Ihnen 2 Möglichkeiten zur Verfügung, um die Audiosignale (DAB+Radio, Micro SD Audiodateien,
Bluetooth Audiodateien, LINE IN Audiosignale) an Ihr Autoradiosystem zu übertragen.
Über Line Out Anschluss
Über den Line Out des DIGITRADIO können die Audiosignale an Ihr Autoradiosystem übertragen werden.
Sollte Ihr Autoradiosystem über einen LINE IN / AUX Eingang verfügen, empfehlen wir diese Verbindungsart
zwischen DIGITRADIO und Autoradio.
Verwenden Sie dazu das im Lieferumfang enthaltene 3,5 mm Klinken Audiokabel (Abbildung 7, Kapitel 3) und
stecken es in die Line Out Buchse (Punkt 11, Kapitel 4) des DIGITRADIO. Verbinden Sie das andere Ende des Kabels
mit dem LINE IN/AUX IN Eingang Ihres Autoradios.
Schalten Sie an Ihrem Autoradio auf diese Eingangsquelle.
Über FM Transmier
Über den FM Transmier haben Sie die Möglichkeit, das Audiosignal des DIGITRADIO auf Ihr Autoradiosystem
innerhalb von einem Meter zu übertragen. Bie nutzen Sie diese Möglichkeit, wenn Ihr Autoradio über keinen LINE
IN/ AUX IN Eingang verfügt.
Sie können eine UKW Transmierfrequenz am DIGITRADIO einstellen. Auf dieser Frequenz wird dann das
Audiosignal des DIGITRADIO an das UKW Autoradio übertragen. Stellen Sie am Autoradio die gleiche Frequenz ein.
> Schalten Sie das DIGITRADIO ein.
> Schalten Sie Ihr Autoradio ein. Wählen Sie an Ihrem Autoradio eine freie UKW Empfangsfrequenz aus, die
von keinem Radiosender in Ihrer Umgebung genutzt wird.
> Drücken Sie am DIGITRADIO die Taste und wählen Sie mit Hilfe des Drehreglers die gleiche Frequenz
aus.
> Drücken Sie den Regler um die Frequenz zu bestätigen.
Damit ist eine Verbindung zu Ihrem Autoradio hergestellt.
5. Installation und Inbetriebnahme

12
D
6.1. DAB Empfang
> Drücken Sie die Taste MODE eventuell mehrmals um in den DAB+ Modus zu gelangen.
> Halten Sie die Taste gedrückt. Das Gerät startet einen DAB+ Suchlauf und speichert alle
empfangbaren Sender. Sobald der Suchlauf beendet ist, wird der erste empfangbare DAB+
Sender wiedergegeben. Mit Hilfe des Drehreglers können Sie die Radiostation wechseln.
Bestätigen Sie den gewünschten Sender durch Drücken des Reglers.
> Drücken Sie die Taste INFO/MENU um weitere Informationen zu dem aktuellen DAB
Radioprogramm zu erhalten.
6.2. Bluetooth Empfang
Um Musik von Ihrem Mobilgerät wie Tablet oder Smartphone auf das DIGITRADIO zu übertragen gehen Sie wie
folgt vor:
> Drücken Sie die Taste MODE ggf. mehrmals bis der Punkt BT BLUETOOTH am Display angezeigt wird.
Das Gerät versucht eine Verbindung via Bluetooth zu Ihrem Mobilgerät herzustellen.
> Aktivieren Sie an dem zu verbindenden Gerät den Bluetooth Modus. In der Übersicht wird Ihnen das
DIGITRADIO Car 1 angezeigt. Wählen Sie diesen an Ihrem Mobilgerät aus. Die Verbindung wird nun hergestellt.
Der Status am DIGITRADIO Display wechselt von GETRENNT zu VERBUNDEN.
Nun können Sie Ihre Musikdateien Ihres Mobilgerätes auf das DIGITRADIO übertragen.
6. Bedienung

13
D
6.3. SD Kartenmodus
Sie können als MP3 gespeicherte Musiktitel auf einer Micro SD Karte am DIGITRADIO wiedergeben.
Setzen Sie dazu eine Micro SD Karte in den Micro SD Kartenleser ein. (Punkt 8, Kapitel 4)
> Drücken Sie die Taste MODE eventuell mehrmals um in den Micro SD Modus zu gelangen.
> Um einen Titel anzuwählen benutzen Sie bie den Drehregler. Um die Musik zu pausieren bzw.
fortzusetzen, drücken Sie den Drehregler.
6.4. Musik von externen Quellen
Um Musik von einer externen Quelle, wie z.B. einem MP3 Player wiederzugeben gehen Sie bie wie folgt vor:
> Verbinden Sie das Abspielgerät mit Hilfe des im Lieferumfang enthaltenen 3,5 mm Audiokabel
mit dem DIGITRADIO. Nutzen Sie dazu die LINE IN Eingangsbuchse des DIGITRADIO(Punkt 12,
Kapitel 4)
> Drücken Sie die Taste MODE eventuell mehrmals um in den AUX MODUS zu gelangen.
Nun können Sie Musikinhalte über einen externen Player abspielen.
6.5. Menü
Im Menü des Gerätes können Sie verschiedene Einstellungen vornehmen.
> Halten Sie die Taste INFO/MENU gedrückt um in das Einstellungsmenü zu gelangen.
> Wählen Sie mit dem Drehregler die verschiedenen Menüpunkte an.
Um einen Menüpunkt aufzurufen, drücken Sie den Drehregler.
6. Bedienung

14
D
1. DAB MANU
In diesem Menüpunkt können Sie eine DAB Programmsuche manuell vornehmen und gezielt auf einer
DAB Frequenz nach Sendern suchen.
2. Lautstärke
Passen Sie hier die Ausgangslautstärke an.
3. TX Power
Sie können die Ausgangsleistung des FM Transmiers zur Übertragung des Signals auf das Autoradio
verringern (Niedrig) bzw. erhöhen (Hoch).
4. EQ
Unter diesem Menüpunkt können Sie Audio Klangeinstellungen vornehmen.
Sie haben die Auswahl unterschiedlicher Klangvoreinstellungen.
5. TA MSG
Sie können in diesem Menü Verkehrsinformationen, sofern senderseitig übertragen, ein- oder ausschalten.
6. Sprache
Ändern Sie hier bei Bedarf die Menüsprache.
7. Systemreset
Sie können alle Einstellungen, die Sie an dem Radio vorgenommen haben, mit der Werkseinstellung in den
ursprünglichen Zustand zurücksetzen. Dies ist dann nützlich, wenn Sie Änderungen vorgenommen haben,
die anschließend zu einer nicht optimalen Funktion des Gerätes führen sollten.
8. Version
Hier erhalten Sie Übersicht über den aktuellen Soware Stand.
6. Bedienung

15
D
6. Bedienung
6.6. Telefonfreisprecheinrichtung über Bluetooth
Sie können das Gerät als Freisprecheinrichtung für Ihr mobiles Telefon nutzen, sofern Sie eine Verbindung über
Bluetooth hergestellt haben.
Bei einem eingehenden oder ausgehenden Anruf wird die Musik automatisch pausiert.
> Drücken Sie den Drehregler um einen eingehenden Anruf entgegen zu nehmen.
> Drücken Sie den Drehregler um den Anruf zu beenden.

16
D
Symptom Mögliche Ursache und Abhilfe
Keine Displayanzeige,
Radio reagiert nicht
auf Bedienung
Zündung des Fahrzeugs nicht eingschaltet.
Schalten Sie die Zündung des Fahrzeugs ein, um die 12 Volt Steckdose
mit Strom zu versorgen.
Gerät sitzt nicht korrekt auf dem Zigareen Ladehalter.
Überprüfen Sie, ob der Ladehalter richtig in der 12 Volt KFZ Steckdose
sitzt. Überpüfen Sie, ob der DIGITRADIO richtig auf dem Ladehalter sitzt
Sicherung des Ladehalters defekt
Kontrollieren Sie, ob die LED auf der Rückseite des Ladehalters “Charge”
anzeigt. Wenn nicht, kontrollieren Sie bie die Sicherung des Ladehal-
ters.
Kein Ton über LINE OUT Kabel falsch gesteckt. Überprüfen Sie, ob das 3,5 mm Audiokabel in der
richtigen Buchse eingesteckt ist.
Lautstärke auf Minimum geregelt.
Überprüfen Sie die Lautstärkeeinstellungen Ihres Autoradios.
Überprüfen Sie die Lautstärkeeinstellung des DIGITRADIO. (siehe 6.5)
DAB+ Empfang nicht ausreichend Im DAB+ Betrieb muss ein ausre-
ichender Empfang gewährleitet sein, um ein Audiosignal zu erhalten.
Wechseln Sie Ihren Standort, führen Sie einen neuen Suchlauf über
DAB+ durch.
Ton vorhanden, aber
Störgeräusch bei leisen
Musikpassagen
wahrnehmbar.
Lautstärkeeinstellung des DIGITRADIO zu hoch
Verringern Sie die Ausgangslautstärke am DIGITRADIO über das Menü
(Kapitel 6.5) und erhöhen Sie dafür die Lautstärke an Ihrem Autoradio.
7. Fehlerbehebung

17
D
Symptom Mögliche Ursache und Abhilfe
Ton im DAB- und
SD Karten Modus
vorhanden, aber kein
Ton im Bluetooth Modus
Kein Bluetooth Gerät mit dem DIGITRADIO gekoppelt.
Stellen Sie eine Bluetooth Verbindung zu einem mobilen Endgerät her.
Lautstärke am mobilen Endgerät zu gering eingestellt.
Überprüfen Sie die Lautstärkeeinstellungen an Ihrem mobilen Endgerät
und erhöhen Sie diese bei Bedarf.
Kein Ton über LINE IN /
AUX
Lautstärke am mobilen Endgerät zu gering eingestellt.
Überprüfen Sie die Lautstärkeeinstellungen an Ihrem mobilen Endgerät
und erhöhen Sie diese bei Bedarf.
Kabel falsch gesteckt.
Überprüfen Sie, ob das 3,5 mm Audiokabel in der
grünen LINE IN Buchse eingesteckt ist. (Punkt 12 Kapitel 4)
Kein DAB+ Empfang
oder Empfangsaussetzer
DAB+ Empfang nicht ausreichend
Im DAB+ Betrieb muss ein ausreichender Empfang gewährleitet sein,
um ein Audiosignal zu ehalten. Wechseln Sie Ihren Standort, führen Sie
einen neuen Suchlauf über DAB+ durch.
Informationen zum DAB Empfang an Ihrem Standort erhalten Sie auf
www.dabplus.de
Antenne nicht richtig eingesteckt.
Schlechte Audioqualität
oder Rauschen bei der
Wiedergabe über FM
Transmier
Störung durch eine andere UKW Frequenz.
Stellen Sie den das Autoradio auf eine andere Frequenz ein und wech-
seln Sie am FM Transmier des DIGITRADIO des ebenfalls zu dieser
Frequenz.
7. Fehlerbehebung

18
D
8. Technische Daten
DAB Radio
Frequenzbereich
Band III 174- 240 MHz
FM Transmier
Frequenzbereich
87.6 MHz- 107.9 MHz
Display VA Display
Eingangsspannung 5 Volt 500mA
Bluetooth Modul ATS V 4.2, A2DP, HFP, AVRCP
Micro SD Kartenleser Unterstützt Micro SD Karten bis 32 GB
Dateiformat: MP3
LINE IN/LINE Out Stereo 3,5 mm Klinke
Akku 800 mAh
Temperaturbereich -20 C0- + 70 C0
Abmessungen (mm) 49 X 76.5 X 30.79

19
D
Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bie
führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu. Dieses Produkt darf am Ende
seiner
Lebensdauer nicht über den normalen Haushalts-abfall entsorgt werden, sondern muss an einem
Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.
Die Werkstoe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung,
der stoichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen
wichtigen Beitrag zum Schutze unserer Umwelt. Bie erfragen Sie bei der Gemeindeverwaltung
die zuständige Entsorgungsstelle. Achten Sie darauf, dass die leeren Baerien/Akkus sowie
Elektronikschro nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden.
9. Entsorgungshinweis

20
D
Dieses Produkt ist qualitätsgeprü und mit der gesetzlichen Gewährleistungszeit von 24 Monaten
ab Kaufdatum versehen. Bie bewahren Sie den Rechnungsbeleg als Kaufnachweis auf. Bei
Gewährleistungsansprüchen wenden Sie sich bie an den Händler des Produktes.
Hinweis!
Für Fragen und Informationen oder wenn es mit diesem Gerät zu einem Problem kommt, ist unsere
Technische Hotline:
Mo. - Fr. 8:00 - 20:00 unter Tel.:
03925/9220 1800 erreichbar.
Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bie ausschließlich folgende
Anschri:
TechniSat Digital GmbH
Service-Center
Nordstr. 4a
39418 Staßfurt
11. Rechtliches
Hiermit erklärt TechniSat, dass der Funkanlagentyp DIGITRADIO Car 1 der Richtlinie 2014/53/
EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden
Internetadresse verfügbar:
hp://konf.tsat.de/?ID=22066
TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder
unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen habar.
10. Service und Support
