Teknim TFB-1166 User manual

TFB-1166 v2
Adreslenebilir, İzolatörlü Yangın Alarm Butonu, Tekrar Kurulabilir
Montaj ve Kullanma Kılavuzu
Yayın Tarihi: 01/04/2019 Rev:02
ÖNEMLİ UYARILAR
GENEL
✓Cihazları çalıştırmadan önce bu kılavuzu dikkatlice okuyunuz ve
daha sonra da faydalanmak için saklayınız.
✓Kullanma kılavuzunda belirtilen tüm uyarı ve önlemlere uyunuz. Tüm
işletme ve kullanma talimatlarına sırası ile uyunuz.
✓Cihazları su ve nemden uzak tutunuz.
ORTAM ŞARTLARI
Cihazı aşağıdaki koşullar dışında aşırı sıcak ve soğuk ortamlarda
çalıştırmayınız.
Sıcaklık: -10C ile +70C arası
Nem: +40°C’de ≤93%
SERVİS
Cihazı kendi başınıza tamir etmeye kalkmayınız, cihazın kapağını
açmanız durumunda elektrik şokuna maruz kalabilirsiniz.
Herhangi bir arıza durumunda satıcınız veya yetkili servisinizle irtibat
kurunuz. Cihaza teknik müdahale mutlaka kalifiye yetkili servis
personeli tarafından yapılmalıdır.
SERVİS GEREKTİREN ARIZA DURUMLARI
Herhangi bir arıza durumunda veya aşağıdaki durumlarda yetkili
servisinizle veya satıcınızla irtibat kurunuz.
✓Güç kablosu zarar gördüğünde,
✓Cihazın içine herhangi bir sıvı aktığında veya nesne
düştüğünde,
✓Suya veya yağmura maruz kaldığında,
✓Cihaz düşürüldüyse ya da muhafaza zarar gördüyse
✓Cihazda fark edilebilecek seviyede performans değişikliği varsa,
✓Cihaz, kullanma kılavuzunda belirtilen işletme talimatlarına göre
normal çalışmıyorsa
KENDİ BAŞINIZA YAPABİLECEKLERİNİZ
Cihazıkendi başınıza tamir etmeye kalkmayınız, zira cihazın
kapağını açmanız durumunda elektrik şokuna maruz kalabilirsiniz.
Herhangi bir arıza durumunda satıcınız veya yetkili servisinizle irtibat
kurunuz. Cihaza teknik müdahale mutlaka kalifiye yetkili servis
personeli tarafından yapılmalıdır. Cihaz kuru bir bezle
temizlenmelidir. Herhangi bir kimyasal madde kullanılmamalıdır.
TAŞIMA VE NAKLİYE
Cihaz dışarıdan herhangi bir darbeye maruz kalmayacak ve sıvı
girişine mahal vermeyecek şekilde dikkatle taşınmalıdır. Uygunsuz
taşıma sırasında oluşan arızalar garanti kapsamı dışındadır.
İNSAN VE ÇEVRE SAĞLIĞI
Bu cihaz insan sağlığına zarar verecek herhangi bir kimyasal veya
biyolojik madde içermez.
CE
1922
Bilgi Elektronik San. ve Tic. A.Ş.
Dudullu OSB 1. Cad. İsmet Tarman İş Merkezi
No:1 Kat:2 No:32 Ümraniye / İstanbul
17
1922-CPR-0898
EN 54-11:2001, EN 54-11:2001/A1:2005
Elle Çalışan Alarm Cihazları
TFB-1166
Teknik veriler: İmalatçıda tutulan BİLGİ-TEC-170907-2
bakınız

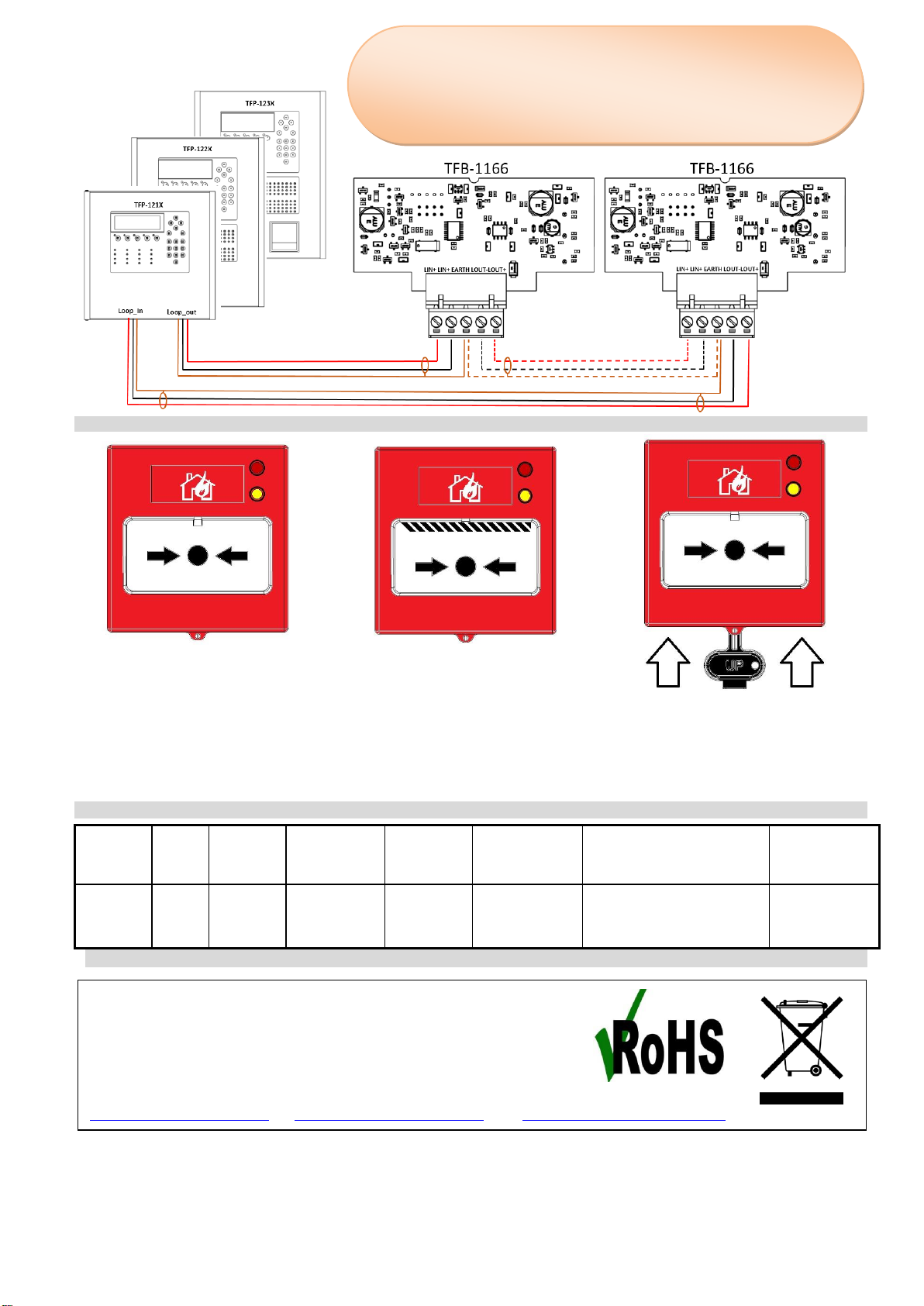

MONTAJ VE BAĞLANTI
1. Yangın kablosunu ve kırbas tabanının içinden geçecek
şekilde duvara monta ediniz. Duvara montaj vidalarını
çok fazla sıkmayınız.
2. Kırbasın içindeki elektronik kart üzerindeki klamenste
sırası ile LIN+, LIN-, EARTH, LOUT- ve LOUT+ uçları
vardır. Sorunsuz bir çalışma için adresli panel çevrim
kartından çıkan kablonun + ucu LIN+, - ucu yanındaki
LIN- terminaline bağlanmalıdır. Diğer çevrim hattı
cihazlarına ise LOUT- ve LOUT+ terminallerinden çıkarak
gitmelidir.
3. Çevrim hat kablosu üzerinden adreslenebilir Kırbas
butona gelen ve giden EARTH (Toprak) kablosu, çevrim
hattı cihazlarının toprak bütünlüğünü sağlamak için
Kırbas Buton üzerindeki EARTH terminaline
bağlanmalıdır.
4. TFB-1166 adreslenebilir kırbas buton panele bağlanıp
tanıtıldıktan sonra, haberleştiğini göstermek amaçlı
üzerindeki LED 20. Saniye aralıklarla Mavi ışık vererek
yanıp sönmeye başlar. LED alarm durumunda sürekli
KIRMIZI yanar. Çevrim hattı üzerinde kısa devre
oluşursa Kırbas üzerindeki SARI LED sürekli yanar ve
kısa devre noktası iki izolatör tarafından açılarak çevrim
hattı korunur.
Uyarı: TFM-128x Taban altı izolatör modül tipleri, v2 versiyon
numaralı Adresli Panel, TFC-1201 Loop Board, TFM-128X
Tabanaltı Modüller ve TFM-1990 İzolatör Modül ile beraber
çalıştırılmalıdır. Daha önceki versiyonlar ile beraber
kullanılırsa kısa devre koruma fonksiyonu çalışmaz!
Kısadevre koruma fonksiyonu uyumlu çalışacak ürünlerde
aşağıdaki etiketin olduğundan emin olmalısınız.

TEST
ÖZELLİKLER
ÜRETİCİ FİRMA VE MERKEZ SERVİS
*AEEE yönetmeliğine uygundur. Bu ürün, geri dönüşümlü ve tekrar kullanılabilir nitelikteki yüksek kaliteli parça ve
malzemelerden üretilmiştir. Bu nedenle, ürünü, hizmet ömrünün sonunda evsel veya diğer atıklarla birlikte atmayın.
Elektrikli ve elektronik cihazların geri dönüşümü için bir toplama noktasına götürün.
*13/6/2014 tarihli ve 29029 sayılı Resmî Gazete’de yayımlanan Satış Sonrası Hizmetler Yönetmeliği eki listede tespit ve ilan
edilen kullanım ömrü 5 yıldır.
*Tüketici, garantiden doğan hakların kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya
tüketici işlemimin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir.
Model
Nominal
Çalışma
Gerilimi
Besleme
Gerilimi
Normal
Çalışma akımı/
Alarm Akımı
Uygun Kablo
Kalınlığı
Uygun çalışma
sıcaklığı(°C),
Nem
Kırılabilir Unsurun Türü,
Kullanım Alanı
Gövde
Malzemesi,
Boyutlar, Ağırlık,
TFB- 1166
24 VDC
15-32 VDC
100uA. /
4,5mA.
0,8mm ~
2.0mm Arası
-10 ~ +70
≤93% @ +40°C
A ,
Kapalı Alan
Kullanım (Sıva üstü+ Sıva Altı)
Kırmızı ABS
86x55x88mm
145 gr
Bilgi Elektronik San. ve Tic. A.Ş.
Dudullu Organize Sanayi Bölgesi 1. Cadde İsmet Tarman İş Merkezi
No:1 Kat:2 No:32 Ümraniye / İstanbul
Telefon: [phone] Faks: [phone]
www.bilgielektronik.com.tr [e-mail] [e-mail]
3 ) Kutunun içinden çıkan anahtar takılarak
Yukarı doğru itilir ve panel resetlendikten
sonra ilk haline geldiği gözlemlenir. Bu
durumda üzerindeki LED 20 saniye
aralıklarla Mavi ışık vererek yanıp sönmeye
başlar
2 ) Yangın Panelinde alarm
durumu gözlemlenir. Bu durumda
Kırbas buton üzerindeki LED
sürekli kırmızı yanar.
1 ) İlk durumda iken Kırbasın
ortasına basılır.
ÖNEMLİ UYARI !
Ürün sadece Teknim TFP-12XX Analog Adresli
Yangın Alarm Panelleriyle birlikte çalışır.

TFB-1166 v2
Addressable Manual Call Point with Isolator
Installation and User Manual
Release Date: 19/06/2019 Rev:02
IMPORTANT WARNINGS
GENERAL
✓Read this manual carefully before operating the equipment and save
it for future reference.
✓Observe all warnings and precautions specified in the operating
instructions. Follow all operating and usage instructions.
✓Keep devices away from water and moisture.
ENVIRONMENTAL CONDITIONS
Do not operate the device in extremely hot or cold environments
except under the following conditions.
Temperature: Between -10C ~ +70C
Humidity: ≤93% at +40°C
SERVICE
Do not attempt to repair the appliance yourself, you may be exposed
to electric shock if you open the appliance cover.
In the event of any malfunction, contact your dealer or authorized
service. Technical intervention to the device must be performed by
qualified service personnel.
FAULT CONDITIONS REQUIRING SERVICE
In the event of any malfunction or in the following cases, contact
your authorized service or dealer.
✓When the power cord is damaged,
✓When any liquid flows into the device or any object falls,
✓When exposed to water or rain,
✓If the device has been dropped or the housing has been
damaged
✓If the device has noticeable performance changes,
✓If the device does not operate normally according to the
operating instructions specified in the installation manual
WHAT YOU CAN DO ON YOURSELF
Do not attempt to repair the appliance yourself, as you may be
exposed to electric shock if you open the case. In the event of any
malfunction, contact your dealer or authorized service. Technical
intervention to the device must be carried out by qualified service
personnel. The appliance should be cleaned with a dry cloth. Do not
use any chemicals.
SHIPMENT AND TRANSPORTATION
The device must be handled carefully so that it is not exposed to any
external impact and does not allow any liquid to enter. Malfunctions
during improper handling are not covered by the warranty.
HUMAN AND ENVIRONMENTAL HEALTH
This device does not contain any chemical or biological substances that may
harm human health..
CE
1922
Bilgi Elektronik San. ve Tic. A.Ş.
Dudullu OSB 1. Cad. İsmet Tarman İş Merkezi
No:1 Kat:2 No:32 Ümraniye / İstanbul
17
1922-CPR-0898
EN 54-11:2001, EN 54-11:2001/A1:2005
Manual Alarm Devices
TFB-1166
Technical Data: See BİLGİ-TEC-170907-2 maintained at the
manufacturer
INSTALLATION AND CONNECTION
1. Mount the button on the wall so that the fire cable passes
through the base of the clip. Do not over-tighten the wall-
mounting screws.
2. On the board there are LIN+, LIN-, EARTH, LOUT- and
LOUT+ connectors. For the perfect operation please
connect + from control panel loop exit toLIN+ and –from
control panel loop exit to LIN-. And move to next device
from LOUT- and LOUT+
3. EARTH connection must be connected both on control
panel and inside of manual call point to ensure integrity
4. After the TFB-1166 is connected to the panel and give
address, the LED on it starts to blink with a blue light at
intervals of 20 seconds. LED lights steady RED in case
of alarm. If a short circuit occurs on the loop line, the
YELLOW LED on the call point lights up continuously
and the short circuit point is opened by two isolators to
protect the loop line.
Warning: TFM-128x Sub-base isolator modules must be
operated together with v2 version Addressable Panel,
TFC-1201 Loop Board, TFM-128X Sub-Base Modules and
TFM-1990 Isolator Module. Short circuit protection
function does not work if used with previous versions!
Make sure that the following label is on the products that will
work with short circuit protection function.

TEST
FEATURES
MANUFACTURER
*Complies with WEEE regulations. This product is made of high-quality parts and materials which are recyclable and
reusable. Therefore, do not dispose of the product with household or other waste at the end of its service life. Take it to a
collection point for the recycling of electrical and electronic equipment.
Model
Operating
Voltage
Voltage
Average /
Alarm
Consumption
Cable
Selection
Temperature and
Humidity
Type of Frangible Element
Body Material,
Dimensions,
Weight
TFB- 1166
24 VDC
15-32 VDC
100uA. /
4,5mA.
0,8mm ~
2.0mm
-10 ~ +70
≤93% @ +40°C
A, Indoor Usage
(Surface + Under Surface
Mounted)
RED ABS
86x55x88mm
145 gr
Bilgi Elektronik San. ve Tic. A.Ş.
Dudullu Organize Sanayi Bölgesi 1. Cadde İsmet Tarman İş Merkezi
No:1 Kat:2 No:32 Ümraniye / İstanbul
Phone: [phone] Fax: [phone]
www.bilgielektronik.com.tr sa[email protected]m.tr www.teknim.com
3) Insert the key, push it upwards and
observe that the panel is reset after
resetting the button. In this case, the LED
on it starts flashing Blue light at 20 seconds
intervals.
2) Alarm status is observed in
Fire Panel. In this case, the LED
on the button will turn solid RED.
1) Press the center point.
IMPORTANT WARNING!
This Product only works with Teknim TFP-12XX
Analogue Addressable Fire Alarm Panels.
