Tennant IPC PW-H61 User manual

PW-H61 / Golden-H
PW-H101 / Mistral-H
Mod. Value
PLDC40591
Rev.00 (01/2024)
IT - MANUALE ISTRUZIONI
EN - INSTRUCTIONS MANUAL
FR - MANUEL D’ INSTRUCTIONS
DE - BEDIENUNGSANLEITUNG
ES - MANUAL DE INSTRUCCIONES
PT - MANUAL DE INSTRUÇÕES
RU -  

NL - GEBRUIKERSHANDLEIDING
DA - BRUGERVEJLEDNING
SV - INSTRUTIONSBOK
NO - BRUKERVEILEDNING
FI - KÄYTTÖOPAS
SL - NAVODILA ZA UPORABO
EL - ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ
IT - PANNELLO COMANDI - FUNZIONI CONTROLLO
EN - CONTROL PANEL - CONTROL FUNCTIONS
FR - TABLEAU DE COMMANDES - FONCTIONS
CONTRÔLE
DE - BEDIENFELD - STEUERFUNKTIONEN
ES - CUADRO DE MANDOS - FUNCIONES
DE CONTROL
PT - PAINEL DE COMANDOS - FUNÇÕES DE
CONTROLO
RU - ПАНЕЛЬ УПРАВЛЕНИЯ - ФУНКЦИИ
КОНТРОЛЯ
NL - BEDIENINGSPANEEL - REGELFUNCTIES
DA - STYREPANEL - STYREFUNKTIONER
SV - MANÖVERPANEL - KONTROLLFUNKTIONER
NO -KONTROLLPANEL - KONTROLLFUNKSJONER
FI - SÄÄTÖTAULU - OHJAUSTOIMINNOT
SL - UPRAVLJALNAPLOŠČA-UPRAVLJALNE FUNKCIJE
EL - ΠΙΝΑΚΑΣ ΧΕΙΡΙΣΤΗΡΙΩΝ - ΛΕΙΤΟΥΡΓΙΕΣ
ΕΛΕΓΧΟΥ

IT - Italiano. .. .. .. .. .. .. .. .Pag. 1
EN - English . . . . . . . . . . . . . . . Pag. 5
FR - Français . . . . . . . . . . . . . . Pag. 9
DE - Deutsch . . . . . . . . . . . . . . . S. 13
ES - Español.. .. .. .. .. .. .. Pág. 17
PT - Português . . . . . . . . . . . . Pág. 21
RU - Русский . . . . . . . . . . . . . стр. 25
NL - Nederlands . . . . . . . . . . . Pag. 29
DA - Dansk .. .. .. .. .. .. ..Side. 33
SV - Svenska . .. .. .. .. .. .. Sid. 37
NO - Norsk. .. .. .. .. .. .. .. Sid. 41
FI - Suomi . . . . . . . . . . . . . . . Sivu 45
SL - Slovenščina . . . . . . . . . . Stran. 49
GR - Ελληνικά. .. .. .. .. .. .σελίδα 53

1IT - italiano
Complimenti! Desideriamo ringraziarLa
per l’acquisto di questa idropulitrice, Lei ha dimostra-
to di non accettare compromessi: Lei vuole il meglio.
Abbiamo preparato questo manuale per consentirLe
di apprezzare appieno le qualità e le elevate presta-
zioni che questa idropulitrice Le o󰀨re.
Le raccomandiamo di leggerlo in tutte le sue parti
prima dell’utilizzo.
Il marchio CE sulla Sua idropulitrice, dimostra la
conformità del prodotto alle Normative Europee in
ambito di Sicurezza.
ISTRUZIONI ORIGINALI
Il testo è stato attentamente controllato
tuttavia, eventuali errori di stampa dovranno
essere comunicati al costruttore
Si riserva inoltre allo scopo di migliorare il
prodotto, il diritto di apportare modiche per
l' aggiornamento di questa pubblicazione
senza preavviso. E' inoltre vietata qualsiasi
riproduzione, anche parziale del presente li-
bretto, senza l'autorizzazione del costruttore.

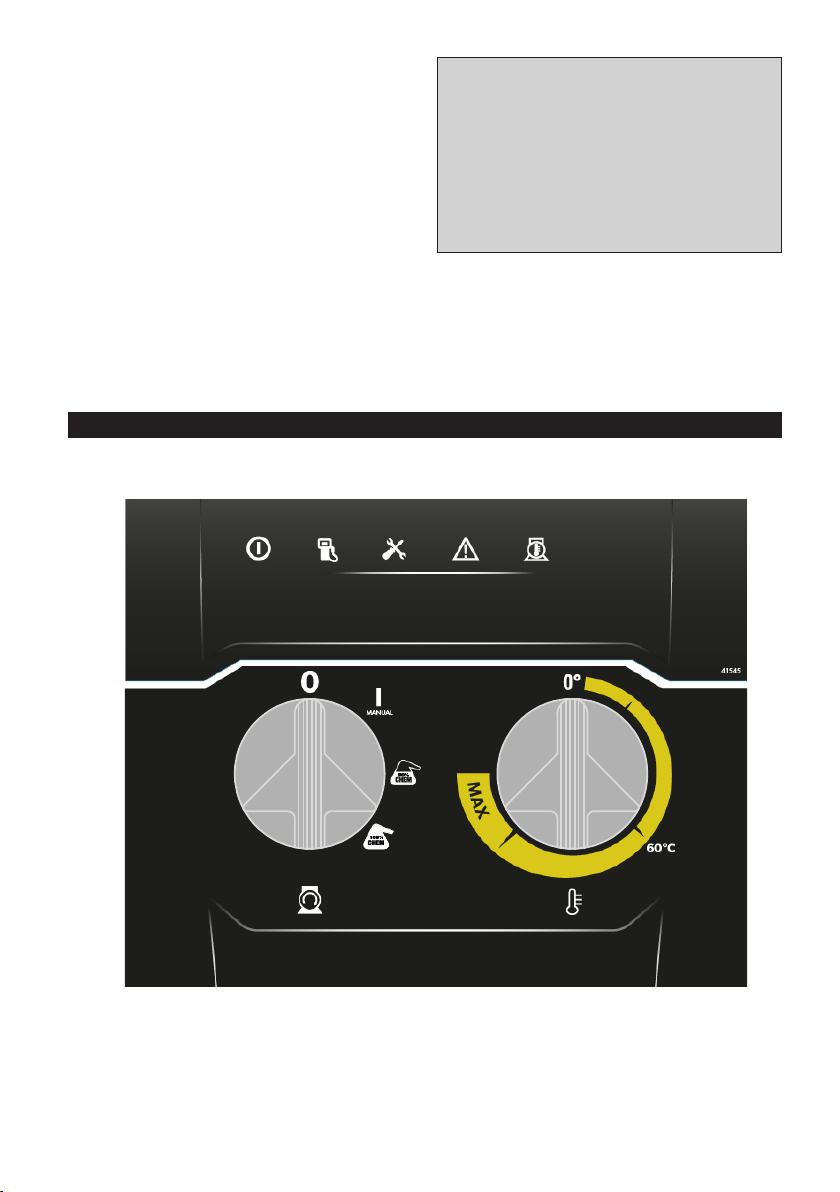

PANNELLO COMANDI
Continuare la lettura del presente libretto senza collegare l' idropulitrice alla rete elettrica ed idrica
A B
C D E F G

2IT - italiano

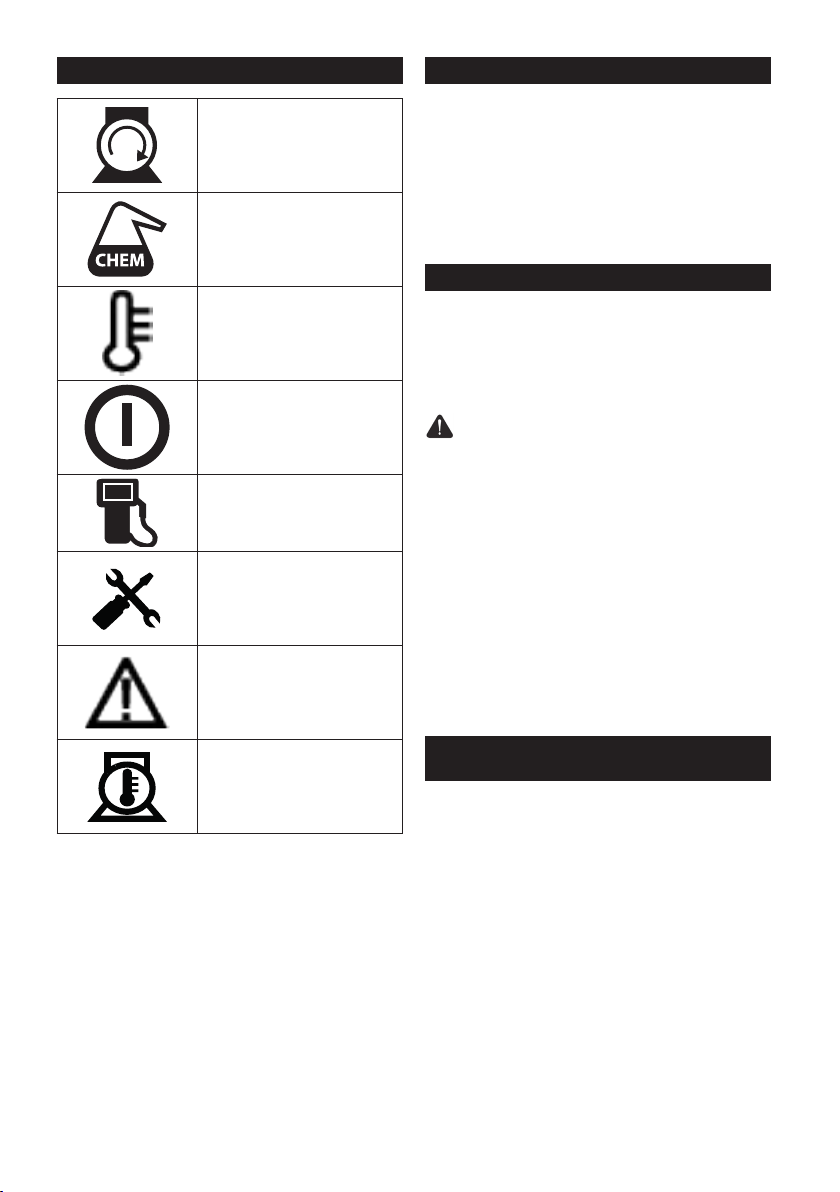

DESCRIZIONE SIMBOLI
ACCENSIONE MOTORE
POMPA
SELETTORE EROGAZIO-
NE SOLUZIONE DETER-
GENTE.
ACCENSIONE BRUCIATORE/
REGOLATORE TEMPERA-
TURA.
PRESENZA RETE
LIVELLO CARBURANTE
SCADENZA INTERVALLO
MANUTENZIONE PROGRAM-
MATA.
INDICAZIONE ANOMALIE.
INDICAZIONE INTERVEN-
TO PROTEZIONE TERMICA
MOTORE.
PANNELLO COMANDI
A - Interruttore di accensione.
B - Accensione Bruciatore / Regolatore di tempera-
tura.
C - Spia Presenza Rete.
D - Spia Livello Gasolio.
E - Manutenzione.
F - Spia Segnalazione Anomalie
G - Spia Intervento protezione termica Motore.
USO DELLA IDROPULITRICE
Avviare l’idropulitrice ruotando l’interruttore di accen-
sione “A” in pos. “I”.
In questa posizione è possibile regolare la tempera-
tura dell’acqua dalla temperatura minima alla max.
per mezzo del regolatore “B”.
Attenzione
Il getto d’acqua in alta pressione genera una forza di
reazione sulla lancia. Tenere ben salde le impugna-
ture della lancia.
Posizionando l’interruttore “A” sulla pos. II “Chem
50%” si attiva l’erogazione della soluzione detergen-
te al 50% della portata massima.
La temperatura dell’acqua può essere impostata
tramite il regolatore “B”, ad un valore consiglato di
60°C.
Posizionando l’interruttore “A” sulla pos. III “Chem
100%” si attiva l’erogazione della soluzione deter-
gente al 100% della portata massima.
La temperatura dell’acqua può essere impostata
tramite il regolatore “B”, ad un valore consiglato di
60°C.
VISUALIZZAZIONE SEGNALAZIONI ED
ANOMALIE
Spia C): Presenza rete con accensione ssa della
Spia (Interruttore “A” in pos. I), con Spia lampeggian-
te idropulitrice in stato “TSI”.
Led Accesi Idropulitrice in funzione, led in scoring
quando in attesa, led lampeggianti in stato “TSI”.
Spia D): Livello carburante, con Spia accesa livello
insu󰀩ciente.
Spia E): Intervallo di Manutenzione Programmata
scaduta a 200h. La spia si spegnerà in seguito all’
intervento del Centro di Assistenza Autorizzato.
Spia F): Segnalazione Anomalie:
- 2 lampeggi, Allarme microperdite.
- 3 lampeggi, Allarme mancanza acqua.
- 5 lampeggi, Stato “TSI” a ripristino automatico.

3IT - italiano
- 6 lampeggi, Allarme guasto sonda NTC tempera-
tura.
- 7 lampeggi, Allarme antiallagamento (1h funziona-
mento).
Spia G): Allarme intervento protezione termica del
motore.
ARRESTO DELL’ IDROPULITRICE -
POSSIBILI ANOMALIE
1) Idropulitrice non utilizzata per più di 20 min., idro-
pulitrice in Blocco Totale “TSI”.
Lo stato viene segnalato dal lampeggio della Spia
C).
2) Livello del carburante insu󰀩ciente: il bruciatore si
arresta e non vi è erogazione di acqua calda.
L’ anomalia viene segnalata dall’ accensione della
Spia D).
3) Intervallo di Manutenzione Programmata scaduta
a 200h. La spia si spegnerà in seguito all’ intervento
del Centro di Assistenza Autorizzato.
L’ anomalia viene segnalata dall’ accensione della
Spia E).
4) Rilievo Micro Perdite o Ugello Acqua intasato: l’
idropulitrice si arresta.
L’ anomalia viene segnalata dal lampeggio della
Spia F).
5) Rilievo Mancanza Acqua: Dopo 3 min. di funziona-
mento in mancanza acqua l’ idropulitrice si arresta.
L’ anomalia viene segnalata dal lampeggio della
Spia F).
6) Intervento Protezione Termica del Motore: l’ idro-
pulitrice si arresta.
L’ anomalia viene segnalata dal lampeggio della
Spia G).
N.B. Per azzerare le segnalazioni ruotare l’ in-
terruttore generale “A” in pos.“0” e successiva-
mente in pos.“I”.
In caso di ulteriore intervento consultare l’ assi-
stenza tecnica.

4IT - italiano
INCONVENIENTI - RIMEDI
Prima di qualsiasi operazione scollegare l’ idropulitrice dalla rete elettrica mediante l’interruttore
magnetotermico o scollegando la spina dalla presa di corrente, ed idrica.
INCONVENIENTI CAUSE RIMEDI
- Ruotando l'interruttore l' idropuli-
trice non parte.
- Assenza di collegamento elettri-
co. (Spia "C" Spenta).
Intervento protezione termica.
(Spia "G" lampeggia).
- Controllare la tensione di rete
(vedere caratteristiche tecniche).
- Ripristinare. (In caso di ulteriore
intervento consultare l' assistenza
tecnica).
- Non c’ è erogazione del getto
o vi è una perdita dal circuito ac-
qua alta pressione; dopo 3 min. l’
idropulitrice si arresta e la spia “F”
lampeggia.
- Filtro alimentazione acqua inta-
sato.
- Collegamento rete idraulica difet-
toso. Rubinetto di rete chiuso.
- Perdite dal circuito alta pressio-
ne.
- Pulirlo.
- Controllare.
- Aprirlo.
- Richiedere intervento Centro di
assistenza.
- La pompa gira ma non raggiunge
la pressione nominale.
- Filtro alimentazione acqua inta-
sato.
- Collegamento rete idraulica di-
fettoso.
- Valvola di regolazione pressione
impostata su minimo.
- Ugello lancia usurato.
- Valvole sporche o usurate.
- Dispositivi regolazione pressione
sulla lancia aperto (se presente).
- Pulirlo.
- Controllare.
- Regolare.
- Richiedere intervento - Centro di
assistenza.
- Chiuderlo.
- A lancia aperta la pressione
scende e sale. Dopo 10 impulsi l’
idropulitrice si arresta e la spia “F”
lampeggia.
- Ugello intasato o deformato.
- Aimentazione insu󰀩ciente.
- Pulirlo o richiedere intervento
Centro di Assistenza.
- Controllare.
- In fase by-pass o total stop l'i-
dropulitrice si arresta e la spia "F"
lampeggia.
Micro perdite di acqua dal circuito
alta pressione.
- Richiedere intervento Centro di
Assistenza.
- L’ idropulitrice, dopo una fase di
total stop, non si avvia e la spia
"C" lampeggia.
- L’ idropulitrice è inutilizzata da
almeno 20 min. ed è in stato di
blocco totale. (TSI)
- Riavviare ruotando l’ interruttore
generale “A” in pos.“0” e successi-
vamente in pos. “I”.
- Portando il regolatore di tempe-
ratura nella posizione desiderata,
non si ha l’ accensione della cal-
daia.
- La spia “D” si accende.
- Mancanza gasolio.
- Senso di Rotazione del motore
errato sui modelli Trifase.
- Bruciatore in Blocco.
- Vericare il livello gasolio nel ser-
batoio e controllare se vi è presen-
za di acqua nel circuito aspirazio-
ne combustibile.
- Richiedere intervento del Centro
di Assistenza.
- Acqua non su󰀩cientemente cal-
da.
- Posizione Regolatore tempera-
tura.
- Filtri intasati.
- Serpentina caldaia intasata dal
calcare.
- Controllare.
- Pulire o sostituire.
- Richiedere intervento centro di
assistenza.
- L’ idropulitrice si arresta - Liquido anticalcare esaurito. - Riempire il serbatoio anticalcare.
Per azzerare le segnalazioni ruotare l’ interruttore generale “A” in pos.‘0’ e successivamente in
pos.“I”.
IMPORTANTE
Per la manutenzione e/o riparazione utilizzare solo ricambi originali che o󰀨rono le maggiori carat-
teristiche di qualità, a󰀩dabilità e sicurezza. Il mancato uso di ricambi originali libera il costruttore
da ogni responsabilità

5EN - english
Congratulations! We wish to thank you
for having purchased this high pressure washer. By
doing so, you have shown you are unwilling to com-
promise: you only want the best.
We have prepared this manual so that you can fully
appreciate the quality and high performance o󰀨ered
by this high pressure washer.
You should read the complete manual before using
the high pressure washer.
The CE mark on your high pressure washer shows
that it complies to European safety standards.
TRANSLATION OF ORIGINAL INSTRUCTIONS
The text has been carefully checked. No-
netheless, please notify the manufacturer of
any printing errors.
For the purpose of improving the product,
the manufacturer reserves the right to update
this publication, without prior notice.
Whole or partial reproduction of this manual
is prohibited without prior authorisation from
the manufacturer.
CONTROL PANEL
Continue reading this manual without connecting the high pressure washer to the mains electricity and
water supplies.
A B
C D E F G

6EN - english

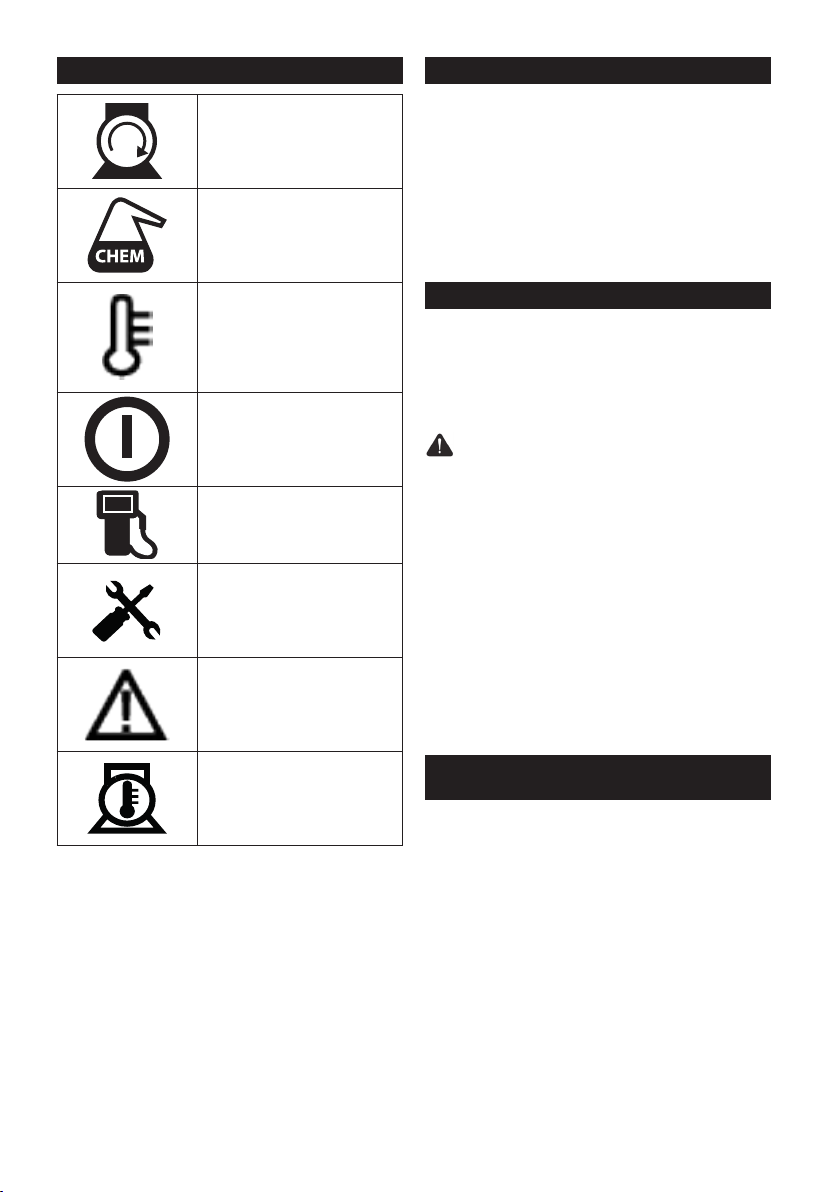

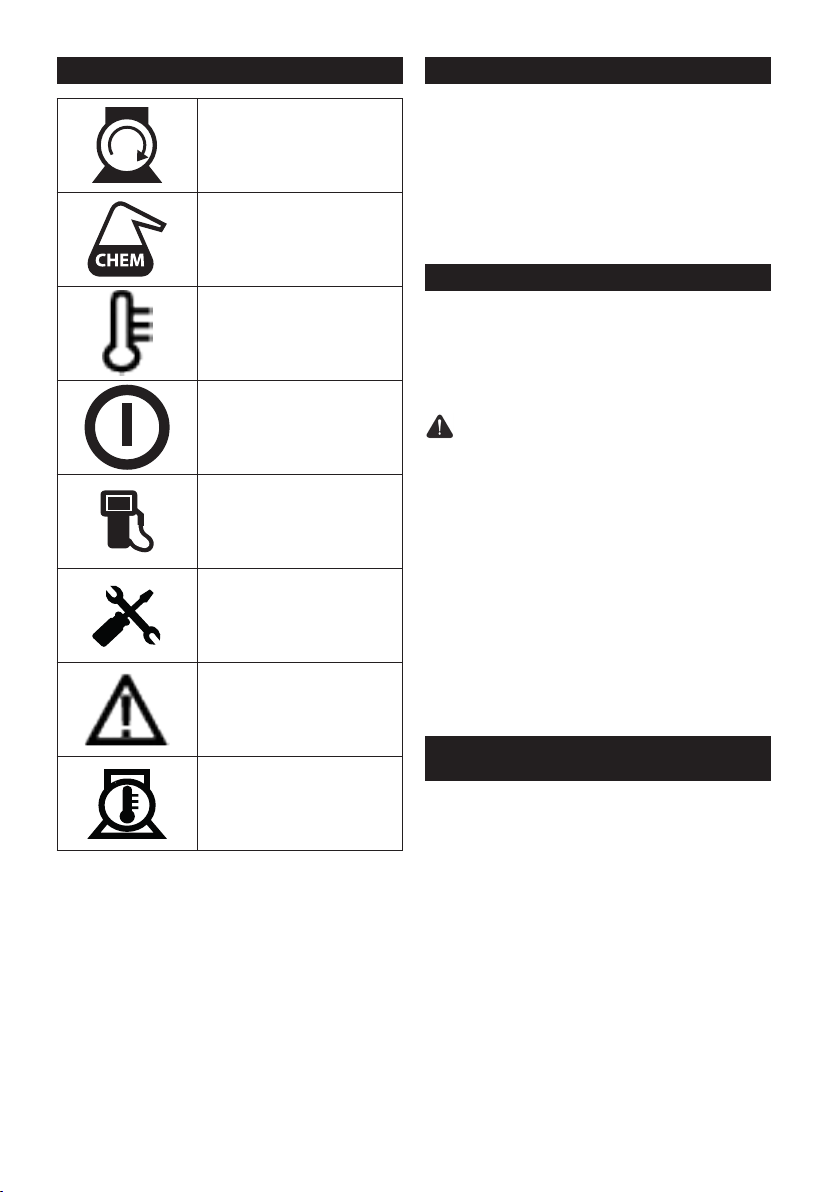

DESCRIPTION OF SYMBOLS
SWITCHING OF THE PUMP
MOTOR.
DETERGENT SOLUTION
DELIVERY SELECTOR.
LIGHTING THE BURNER /
TEMPERATURE ADJUST-
MENT.
MAINS POWER.
FUEL LEVEL
PROGRAMMED MAINTENAN-
CE INTERVAL EXPIRED.
FAULT INDICATOR
MOTOR THERMAL
PROTECTION INDICATOR.
CONTROL PANEL
A - On/o󰀨 switch.
B - Lighting the Burner / Temperature adjustment.
C - Power indicator light.
D - Diesel level indicator light.
E - Maintenance indicator light.
F - Fault indicator light.
G - Motor Thermal indicator light.
USING THE CLEANER
Start the cleaner by turning the selector switch “A”
to pos. “I”.
In this position, you can control the water temper-
ature from minimum to maximum, by using regulator
“B”.
Warning
The high pressure water jet generates a reaction
force in the lance. Keep a rm grip on the lance han-
dle.
By positioning switch “A” on pos. II “Chem 50%”, it
activates the supply of the detergent solution at 50%
of the full capacity.
The water temperature can be set using regulator
“B” at a recommended degree of 60°C.
By positioning switch “A” on pos. III “Chem 100%”,
it activates the supply of the detergent solution at
100% of the full capacity.
The water temperature can be set using regulator
“B” at a recommended degree of 60°C.
SIGNALS AND FAULTS DISPLAYED
Indicator light C): Power is on when the indicator
light is on steady (switch “A” in pos. I); when the indi-
cator light is ashing, the high pressure washer is in
“TSI” status.
Led Lights pressure washer running, led in scoring
when waiting, led ashing in “TSI” status.
Indicator light D): Fuel level; the light on indicates
low fuel level.
Indicator light E): 200h programmed maintenance
interval expired. The light will go o󰀨 following main-
tenance by the authorised service centre.
Indicator light F): Fault indicator:
- 2 ashes, Micro-leak alarm.
- 3 ashes, no water alarm.
- 5 ashes, Auto-reset “TSI” status
- 6 ashes, Temperature NTC probe failure alarm.
- 7 ashes, Anti-ood alarm (1h operation).
Indicator light G): Motor thermal protector activated.

7EN - english
HIGH PRESSURE WASHER SHUTDOWN -
POSSIBLE FAULTS
1) High pressure washer not used for more than 20
min., high pressure washer in total stop mode (TSI).
This is signalled by indicator light C) ashing.
2) Low fuel level: the burner shuts down and not hot
water is delivered.
The fault is signalled by indicator light D) on steady.
3) 200h programmed maintenance interval expired.
The light will go o󰀨 following maintenance by the au-
thorised service centre.
The fault is signalled by indicator light E) on steady.
4) Micro-leaks detected or water nozzle clogged: the
high pressure washer shuts down.
The fault is signalled by indicator light F) ashing.
5) No water: After 3 minutes of operation with no
water detected, the high pressure washer shuts
down.
The fault is signalled by indicator light F) ashing.
6) Motor thermal protector activated: the high pres-
sure washer shuts down.
The fault is signalled by indicator light G) ashing.
N.B. To reset the fault signals, turn main switch
“A” to pos.”0” and then back to pos. “I”.
For further assistance, contact the technical ser-
vice centre.

8EN - english
TROUBLE-SHOOTING
Before carrying out any operations, disconnect the water cleaner from the mains electricity supply
via the omnipolar switch or by unplugging the plug from the socket.
FAULTS CAUSES REMEDIES
When the switch is turned the cleaner
does not start.
No electrical connection.
(Indicator light “C” o󰀨).
Thermal cutout has tripped.
(Indicator light “G” ashing).
Check the mains voltage.
(See technical specica-
tions).
Reset (if it trips again, ap-
ply to the technical service
centre).
No water jet is produced or there is a
leak from the high pressure water cir-
cuit; after 3 minutes the high pressure
washer shuts down and indicator light
“F” ashes.
Water supply lter clogged.
Faulty connection to the mains water
supply.
Mains water supply tap closed.
Leakage from high pressure circuit.
Clean.
Check.
Open.
Contact Service Centre.
The pump functions but does not rea-
ch rated pressure.
Water supply lter clogged.
Faulty connection to the mains water
supply.
Pressure regulation valve is set at mi-
nimum.
Lance nozzle worn.
Valves dirty or worn.
Pressure adjustment devices on lan-
ce open (if present).
Clean.
Check.
Regulate it.
Contact Service Centre.
Close.
With the lance open, the pressure ri-
ses and falls. After 10 pulses, the high
pressure washer shuts down and indi-
cator light “F” ashes.
Nozzle clogged or deformed.
Inadequate water supply.
Clean or contact Service
Centre.
Check.
In bypass or total stop mode, the high
pressure washer shuts down and indi-
cator light “F” ashes.
Micro-leaks of water from the high
pressure circuit. Contact Service Centre.
Following a total stop, the high pres-
sure washer fails to start and indicator
light “C” ashes.
The high pressure washer is not used
for at least 20 minutes and goes into
total stop mode. (TSI)
Restart by rotating the
main switch “A” into the “O”
position and subsequently
into the “I” position.
Setting the temperature adjustment to
the desired position, the burner fails
to ignite.
Indicator light “D” comes on.
No diesel fuel.
Direction of motor rotation incorrect
on three-phase model.
Burner lockout.
Check the diesel level in
the tank and check if there
is water in the fuel intake
circuit.
Contact a technical service
centre.
Water not hot enough.
Temperature adjustment position.
Filters clogged.
Boiler coil fouled by scale.
Check.
Clean or replace.
Contact a technical service
centre.
The high pressure washer shuts
down. Descaler liquid nished. Fill the descaler tank.
N.B. To reset the fault signals, turn main switch “A” to pos.”0” and then back to pos. ”I”.
IMPORTANT
During maintenance and/or repairs, use original spare parts only as these guarantee greater
quality, reliable and safety characteristics. Failure to use original spare parts absolves the manu-
facturer of all liability.

9FR - français
Félicitations! Nous vous remercions
d’avoir acheté ce nettoyeur, vous avez démontré
que vous n’acceptez aucun compromis: Vous voulez
le meilleur.
Nous avons préparé ce manuel pour vous permettre
d’apprécier pleinement les qualités et les perfor-
mances de ce nettoyeur.
Nous vous recommandons de le lire entièrement
avant d’utiliser l’appareil.
Le marquage CE sur le nettoyeur atteste que l’ap-
pareil est conforme aux Normes Européennes en
matière de Sécurité.
TRADUCTION DU MODE D’EMPLOI ORIGINAL
Le texte a été contrôlé attentivement, cepen-
dant il peut contenir des erreurs typogra-
phiques qui devront être communiquées au
fabricant.
En outre le fabricant se réserve le droit d’amé-
liorer le produit, de modier et mettre à jour ce
livret sans préavis.
Toute reproduction, totale ou partielle, de
cette notice est interdite sans l’autorisation du
fabricant.
TABLEAU DE COMMANDES
Continuer la lecture de cette notice sans brancher le nettoyeur sur le réseau électrique ni sur le rés-
eau d’eau.
A B
C D E F G

10 FR - français
DESCRIPTION SYMBOLES
DÉMARRAGE MOTEUR
POMPE
SÉLECTEUR DE DISTRI-
BUTION DE SOLUTION
DÉTERGENTE.
ALLUMAGE DU BRÛLEUR
/ RÉGULATEUR DE TEM-
PÉRATURE.
SOUS TENSION
NIVEAU CARBURANT
ÉCHÉANCE D’ENTRETIEN
PROGRAMMÉ
SIGNALISATION ANOMA-
LIES
SIGNALISATION DE
DÉCLENCHEMENT DE LA
PROTECTION THERMIQUE
DU MOTEUR.
TABLEAU DE COMMANDES
A - Bouton de mise en marche
B - Allumage du brûleur / Régulateur de température
C - Voyant Sous tension
D - Voyant niveau gasoil
E - Entretien.
F - Voyant de signalisation anomalies
G - Voyant de déclenchement de la protection ther-
mique du moteur
UTILISATION DU NETTOYEUR
Mettre le nettoyeur en marche en tournant l’interrup-
teur d’allumage « A » sur « I ».
Dans cette position, la température de l’eau peut
être réglée du minimum au maximum à l’aide du ré-
gulateur « B ».
Attention
Le jet d’eau à haute pression exerce une force de
recul sur la lance. Tenir fermement les poignées de
la lance.
Positionner l’interrupteur « A » sur II « Chem 50% »
pour activer la distribution de la solution détergente
à 50 % du débit maximum.
La température de l’eau peut être réglée à l’aide du
régulateur « B » à une valeur conseillée de 60 °C.
Positionner l’interrupteur « A » sur III « Chem 100% »
pour activer la distribution de la solution détergente à
100 % du débit maximum.
La température de l’eau peut être réglée à l’aide du
régulateur « B » à une valeur conseillée de 60 °C.
AFFICHAGE SIGNALISATIONS ET
ANOMALIES
Voyant C): Voyant allumé xe : sous tension (inter-
rupteur « A » sur I) ; voyant clignotant nettoyeur en
« TSI ».
LED allumées nettoyeur en marche, LED en a󰀩-
chage score pendant l’attente, LED clignotantes en
« TSI ».
Voyant D): Niveau carburant, voyant allumé: niveau
insu󰀩sant
Voyant E): Échéance d’entretien atteinte à 200h .
Le voyant s’éteint après l’intervention du Centre as-
sistance agréé.
Voyant F): Signalisation anomalies :
- 2 clignotements, Alarme microfuites
- 3 clignotements Alarme manque d’eau
- 5 clignotements, état « TSI » à rétablissement au-
tomatique.

11FR - français
- 6 clignotements, alarme panne sonde NTC tem-
pérature.
- 7 clignotements, alarme anti-inondation (1 h de
fonctionnement).
Voyant G): Alarme déclenchement protection ther-
mique du moteur.
ARRÊT DU NETTOYEUR - ANOMALIES
POSSIBLES
1) Nettoyeur pas utilisé pendant plus de 20 min, net-
toyeur en Arrêt Total « TSI ».
L’état est signalé par le voyant C) qui clignote.
2) Niveau du carburant insu󰀩sant : le brûleur s’ar-
rête et il n’y a plus de production d’eau chaude.
L’anomalie est signalée par le voyant D) qui s’allume.
3) Échéance d’entretien atteinte à 200 h. Le voyant
s’éteint après l’intervention du Centre assistance
agréé.
L’anomalie est signalée par le voyant E) qui s’allume.
4) Détection microfuites ou Buse bouchée : le net-
toyeur s’arrête.
L’anomalie est signalée par le voyant F) qui clignote.
5) Détection manque d’eau : Après 3 min de fonc-
tionnement sans eau le nettoyeur s’arrête.
L’anomalie est signalée par le voyant F) qui clignote.
6) Déclenchement protection thermique du moteur :
le nettoyeur s’arrête.
L’anomalie est signalée par le voyant G) qui clignote.
N.B. Pour réinitialiser les signalisations tourner
l’interrupteur général « A » sur « 0 » puis sur « I ».
En cas de nouveau déclenchement consulter
l’assistance technique.

12 FR - français
PANNES ET REMEDES
Avant toute opération, couper l’alimentation électrique du nettoyeur haute pression en actionnant
l’interrupteur omnipolaire ou en débranchant la che de la prise de courant.
PANNES CAUSES REMEDES
Quand on actionne l’interrupteur,
le nettoyeur haute pression ne
part pas.
Absence de branchement électriq-
ue. (Voyant "C" éteint).
Déclenchement de la protection
thermique. (Voyant "G" clignote).
Contrôler la tension de secteur
(voir caractéristiques techniques).
Rétablir la tension (si une autre
intervention se vérie, consulter le
service après-vente).
Pas de jet ou fuite du circuit eau
haute pression; après 3 min le
nettoyeur s'arrête et le voyant "F"
clignote.
Filtre alimentation eau bouché.
Raccordement réseau d’eau
défectueux.
Robinet de réseau fermé.
Fuites du circuit haute pression.
Le nettoyer.
Contrôler.
L’ouvrir.
Demander l’intervention du Centre
d’Assistance.
La pompe tourne mais n’atteint
pas la pression nominale.
Filtre alimentation eau bouché.
Raccordement réseau d’eau
défectueux.
La soupape de régulation de la
pression est réglée sur le mini-
mum.
Buse lance usée.
Soupapes sales ou usées.
Dispositif de régulation de la pres-
sion sur la lance ouvert (si l’appa-
reil en est équipé).
Le nettoyer.
Contrôler.
Régler.
Demander l’intervention du Centre
d’Assistance.
Demander l’intervention du Cen-
tre d’Assistance.
Le fermer.
Le fermer.
Lorsque la lance est ouverte la
pression monte et descend. Au
bout de 10 impulsions le nettoyeur
s'arrête et le voyant "F" clignote.
Buse bouchée ou déformée.
Alimentation insu󰀩sante.
La nettoyer ou demander l’inter-
vention du Centre d’Assistance.
Contrôler.
En phase by-pass ou total stop le
nettoyeur s'arrête et le voyant "F"
clignote.
Micro-fuites d’eau du circuit haute
pression.
Demander l’intervention du Centre
d’Assistance.
Le nettoyeur, après une phase de
total stop, ne se met pas en route
et le voyant "C" clignote.
Le nettoyeur est inutilisé depuis
au moins 20 min et il est en état
d'arrêt total. (TSI).
Remettre en marche en tournant
l'interrupteur général "A" sur "0"
puis sur "I".
Quand on met le régulateur de
température sur la position vou-
lue la chaudière ne se met pas en
marche.
Le voyant « D » s’allume.
Manque gasoil
Sens de rotation du moteur erroné
sur modèles Triphasé.
Brûleur arrêté.
Vérier le niveau de gasoil dans
le réservoir et contrôler qu’il n’y ait
pas d’eau dans le circuit d’aspira-
tion combustible.
Demander l’intervention du Centre
d’Assistance
Demander l’intervention du Centre
d’Assistance
Eau pas su󰀩samment chaude.
Position Réglage de la températ-
ure
Filtres encrassés.
Serpentin chaudière entartré.
Contrôler
Nettoyer ou remplacer.
Demander l’intervention du Centre
d’Assistance
Le nettoyeur s’arrête Liquide anticalcaire épuisé. Remplir le réservoir anticalcaire.
N.B. Pour réinitialiser les signalisations tourner l’interrupteur général « A » sur « 0 » puis sur « I ».
IMPORTANT
Pour l’entretien et/ou réparation utiliser uniquement des pièces détachées d’origine qui o󰀨rent
les meilleures caractéristiques de qualité, abilité et sécurité. La non utilisation de pièces d’origi-
ne dégage le fabricant de toute responsabilité.

13DE - deutsch
Glückwunsch! Wir möchten Ihnen danken,
dass Sie sich für diesen Hochdruckreiniger entschie-
den haben, Sie haben bewiesen, dass Sie keine
Kompromisse schließen: Nur das Beste ist Ihnen gut
genug.
Wir haben diese Bedienungsanleitung abgefasst,
damit Sie die Qualität und die optimalen Betriebsei-
genschaften dieses Hochdruckreinigers umfassend
nutzen können.
Bitte lesen Sie die gesamte Bedienungsanleitung
vor dem Gebrauch durch.
Die CE-Kennzeichnung auf Ihrem Hochdruckreini-
ger bestätigt, dass die Sicherheitsanforderungen der
Europäischen Richtlinien erfüllt werden.
ÜBERSETZUNG DER ORIGINAL-BEDIE-
NUNGSANLEITUNG
Der Text wurde aufmerksam überprüft, den-
noch sind Druckfehler nicht ausgeschlossen;
melden Sie diese bitte dem Hersteller.
Im Zuge der Produktverbesserung behalten
wir uns das Recht vor, diese Verö󰀨entlichung
ohne Vorankündigung zu ändern. Jede Ver-
vielfältigung, auch teilweise, dieser Bedie-
nungsanleitung ist ohne die Zustimmung des
Herstellers verboten.
BEDIENFELD
Lesen Sie diese Bedienungsanleitung weiter durch, ohne den Hochdruckreiniger an die Strom- und
Wasserversorgung anzuschließen.
A B
C D E F G

14 DE - deutsch
BESCHREIBUNG DER SYMBOLE
PUMPENMOTOR EINGE-
SCHALTET
WAHLSCHALTER FÜR DIE
REINIGUNGSMITTELABGA-
BE
BRENNER / TEMPERATUR-
REGLER EINSCHALTEN
SPANNUNG VORHANDEN
KRAFTSTOFFSTAND.
FÄLLIGKEIT DER PRO-
GRAMMIERTEN WAR-
TUNG.
STÖRUNGSANZEIGE.
ANZEIGE MOTORSCHUTZ-
SCHALTER HAT AU-
SGELÖST
BEDIENFELD
A - Einschalter.
B - Brenner / Temperaturregler einschalten.
C - Kontrolllampe Spannung vorhanden.
D - Kontrolllampe Dieselstand.
E - Wartung.
F - Störleuchte
G - Kontrolllampe Motorschutzschalter hat ausge-
löst.
GEBRAUCH DES HOCHDRUCKREINIGERS
Schalten Sie den Hochdruckreiniger ein, indem Sie
den Einschalter „A“ auf „I“ drehen.
In dieser Stellung kann die Wassertemperatur über
den Regler „B“ von Mindest- auf Höchsttemperatur
verstellt werden.
Achtung
Der Hochdruckwasserstrahl bewirkt eine Reaktions-
kraft an der Lanze. Den Gri󰀨 der Lanze gut festhal-
ten.
Wenn der Schalter „A“ auf Pos. III „Chem 50%“ ge-
stellt wird, wird die Abgabe der Reinigungslösung zu
50% eingeschaltet.
Die Wassertemperatur kann über den Regler „B“ auf
den empfohlenen Wert von 60°C eingestellt werden.
Wenn der Schalter „A“ auf Pos. III „Chem 100%“ ge-
stellt wird, wird die Abgabe der Reinigungslösung zu
100% eingeschaltet.
Die Wassertemperatur kann über den Regler „B“ auf
den empfohlenen Wert von 60°C eingestellt werden.
ANZEIGE VON MELDUNGEN UND
STÖRUNGEN
Kontrolllampe C): Betriebsleuchte bei permanent
leuchtender Kontrolllampe (Schalter „A“ auf I), bei
blinkender Kontrolllampe Hochdruckreiniger in Sta-
tus „TSI“.
LEDs eingeschaltet Hochdruckreiniger in Betrieb,
LED-Anzeige wenn er wartet, LEDs blinken in Status
„TSI“.
Kontrolllampe D): Kraftsto󰀨stand, bei eingeschalte-
ter Kontrolllampe Stand zu niedrig.
Kontrolllampe E): Fälligkeit der programmierten
Wartung nach Ablauf von 200h. Die Anzeige schaltet
sich nach dem Serviceeinsatz des autorisierten Kun-
dendienstzentrums aus.
Kontrolllampe F): Störleuchte:
- zweimal aufblinken, Alarm Mikroleckagen.
- dreimal aufblinken, Alarm Wassermangel.

15DE - deutsch
- fünfmal aufblinken, Status „TSI“ mit automatischer
Rücksetzung.
- sechsmal aufblinken, Alarm NTC-Temperaturfühler
defekt.
- siebenmal aufblinken, Überutungsalarm (1h Be-
trieb).
Kontrolllampe G): Alarm Motorschutzschalter hat
ausgelöst.
ABSCHALTUNG DES HOCHDRUCKREINI-
GERS - MÖGLICHE STÖRUNGEN
1) Der Hochdruckreiniger wurde für mehr als 20 Min.
nicht verwendet, Hochdruckreiniger in vollständiger
Abschaltung „TSI“.
Der Status wird durch Blinken der Kontrolllampe C)
angezeigt.
2) Kraftsto󰀨stand zu niedrig: der Brenner schaltet ab
und es wird kein Heißwasser ausgegeben.
Die Störung wird durch Einschalten der Kontrolllam-
pe D) angezeigt.
3) Fälligkeit der programmierten Wartung nach Ab-
lauf von 200h. Die Anzeige schaltet sich nach dem
Serviceeinsatz des autorisierten Kundendienstzent-
rums aus.
Die Störung wird durch Einschalten der Kontrolllam-
pe E) angezeigt.
4) Feststellung von Mikroleckagen oder verstopfter
Wasserdüse: der Hochdruckreiniger schaltet ab.
Die Störung wird durch Blinken der Kontrolllampe F)
angezeigt.
5) Feststellung von Wassermangel: Nach 3 Min.
Betrieb bei Wassermangel schaltet der Hochdruck-
reiniger ab.
Die Störung wird durch Blinken der Kontrolllampe F)
angezeigt.
6) Der Motorschutzschalter hat ausgelöst: der Hoch-
druckreiniger schaltet ab.
Die Störung wird durch Blinken der Kontrolllampe G)
angezeigt.
Hinweis Um die Meldungen zurückzusetzen, den
Hauptschalter „A“ auf „0“ und dann auf „I“ stel-
len.
Bei erneutem Auslösen den technischen Kun-
dendienst anfordern.

16 DE - deutsch
STÖRUNGEN - LÖSUNGSMÖGLICHKEITEN
Den Hochdruckreiniger mittels dem allpoligen Schalter oder durch Herausnehmen des Steckers
aus der Steckdose vom Stromnetz trennen.
STÖRUNGEN URSACHEN LÖSUNGSMÖGLICHKEITEN
Wenn man den EIN-Schalter
dreht, läuft der Hochdruckreiniger
nicht an.
Kein elektrischer Anschluss.
(Kontrolllampe "C" ausgeschaltet).
Thermischer Überlastschutz hat
ausgelöst. (Kontrolllampe "G" blin-
kt).
Die Netzspannung kontrollieren
(siehe Technische Eigenschaften).
Netzspannung wiederherstellen (fal-
ls noch weitere Maßnahmen nötig
sind, den Kundendienst fragen).
Der Wasserstrahl tritt nicht aus
oder der Hochdruck-Wasserkrei-
slauf hat eine Leckage; nach 3 Min
schaltet sich der Hochdruckreini-
ger aus und die Kontrolllampe “F”
blinkt.
Wasserzuleitungslter verstopft.
Fehlerhafter Anschluss an das
Wassernetz.
Netz-Wasserhahn geschlossen.
Leckstellen im HD-Wasserkreis.
Reinigen.
Kontrollieren.
Ö󰀨nen.
Kundendienst anfordern.
Die Pumpe dreht, erreicht aber
nicht den Nenndruck.
Wasserzuleitungslter verstopft.
Fehlerhafter Anschluss an das
Wassernetz.
Das Druckregulierventil steht auf
Minimum.
Fugendüse verstopft.
Ventile verschmutzt oder abge-
nutzt.
Druckregelvorrichtungen an der Fu-
gendüse o󰀨en (sofern vorhanden).
Reinigen.
Kontrollieren.
Einstellen.
Kundendienst anfordern.
Kundendienst anfordern.
Schließen.
Bei geö󰀨neter Lanze sinkt und
steigt der Druck. Nach 10 Im-
pulsen schaltet sich der Hoch-
druckreiniger aus und die Kontrol-
llampe “F” blinkt.
Düse verstopft oder.
Ungenügende Versorgung.
Reinigen oder Kundendienst an-
fordern.
Kontrollieren.
Der Hochdruckreiniger schaltet
sich im Bypassbetrieb oder bei To-
tal-Stop aus und die Kontrolllampe
“F blinkt.
Mikroleckagen am Hoch-
druck-Wasserkreislauf. Kundendienst anfordern.
Der Hochdruckreiniger schaltet
sich nach Total-Stop nicht mehr
ein und die Kontrolllampe “C” blin-
kt.
Der Hochdruckreiniger wurde seit
mindestens 20 Min. nicht benutzt
und hat vollständig abgeschaltet.
(TSI)
Um das Gerät wieder einzuschal-
ten, den Hauptschalter “A” auf. “0”
und dann auf “I” drehen.
Bei Drehen des Temperaturreglers
auf die gewünschte Position schal-
tet sich der Kessel nicht ein.
Die Kontrolllampe „D” schaltet sich
ein.
Dieselmangel.
Falsche Drehrichtung des Motors
bei Drehstrommodellen.
Störabschaltung des Brenners.
Den Dieselstand im Tank prüfen
und kontrollieren, ob im Ansau-
gkreislauf des Brennsto󰀨s Wasser
vorhanden ist.
Den Kundendienst anfordern.
Den Kundendienst anfordern.
Wasser nicht heiß genug.
Position Temperaturregler.
Filter verstopft.
Heizschlange des Kessels durch
Kalk verstopft.
Prüfen.
Reinigen oder austauschen.
Den Kundendienst anfordern.
Der Hochdruckreiniger schaltet ab. Entkalker leer. Den Entkalkertank füllen.
Hinweis Um die Meldungen zurückzusetzen, den Hauptschalter „A“ auf „0“ und dann auf „I“ stellen.
WICHTIG
Verwenden Sie für die Wartung und/oder Reparatur nur Original-Ersatzteile, da sie die beste Qua-
lität, Zuverlässigkeit und Sicherheit bieten. Bei Nichtverwendung von Original-Ersatzteilen ist der
Hersteller von jeglicher Haftung befreit.

17ES - español
¡Felicitaciones! Deseamos agradecerle
por haber comprado esta hidrolimpiadora, Usted
ha demostrado que no acepta compromisos: Usted
quiere lo mejor.
Hemos preparado este manual para que Usted pue-
da apreciar totalmente la calidad y los altos rendi-
mientos que le ofrece esta hidrolimpiadora.
Le recomendamos leerlo completamente antes de
utilizar la máquina.
La marca CE aplicada en la hidrolimpiadora demue-
stra la conformidad del producto a las Normativas
Europeas en materia de seguridad.
TRADUCCIÓN DE LAS INSTRUCCIONES
ORIGINALES
El texto ha sido controlado minuciosamente;
de todas maneras, comunique al Fabricante
los errores de impresión que pueda encontrar.
Con la nalidad de mejorar el producto, el
Fabricante se reserva el derecho de realizar
modicaciones para la actualización de esta
publicación sin aviso previo. También está
prohibida la reproducción total o parcial de
este manual sin la autorización del fabricante.
CUADRO DE MANDOS
Siga leyendo este manual sin conectar la hidrolimpiadora ni a la red eléctrica ni hídrica.
A B
C D E F G

18 ES - español
DESCRIPCION DE LOS SIMBOLOS
ENCENDIDO DEL MOTOR
DE LA BOMBA.
SELECTOR DE LA DISTRI-
BUCIÓN DE LA SOLUCIÓN
DETERGENTE.
ENCENDIDO DEL QUEMA-
DOR / REGULADOR DE
TEMPERATURA.
LLEGADA TENSIÓN.
NIVEL DE COMBUSTIBLE.
VENCIMIENTO DEL INTER-
VALO DEL MANTENIMIEN-
TO PROGRAMADO.
INDICACIÓN DE DESPER-
FECTOS.
INDICACIÓN ACTIVACIÓN
PROTECCIÓN TÉRMICA
DEL MOTOR.
CUADRO DE MANDOS
A - Interruptor de encendido.
B - Encendido quemador / regulador de temperatu-
ra.
C - Indicador de llegada de tensión.
D - Indicador de nivel diésel.
E - Mantenimiento.
F - Indicador señal de desperfecto.
G - Indicador activación protección térmica del mo-
tor.
USO DE LA HIDROLIMPIADORA
Arranque la hidrolimpiadora girando el interruptor de
encendido «A» hacia la pos. «I».
En esta posición es posible ajustar la temperatu-
ra del agua desde la temperatura mínima hasta la
máxima mediante el regulador «B».
Atención
El chorro de agua a alta presión genera una fuerza
de reacción en la lanza. Mantenga la empuñadura
de la lanza bien rme.
Al colocar el interruptor «A» en la pos. II «Chem
50%», se activa la distribución de la solución deter-
gente al 50% del caudal mínimo.
La temperatura del agua se puede ajustar con el re-
gulador «B» hasta un valor recomendado de 60°C.
Al colocar el interruptor «A» en la pos. III «Chem
100%», se activa la distribución de la solución deter-
gente al 100% del caudal máximo.
La temperatura del agua se puede ajustar con el re-
gulador «B» hasta un valor recomendado de 60°C.
VISUALIZACIÓN DE SEÑALES Y
DESPERFECTOS
Indicador C): llegada de tensión con luz ja del In-
dicador (Interruptor «A» en la pos. I), con Indicador
intermitente la hidrolimpiadora está en estado “TSI”.
Ledes encendidos cuando la Hidrolimpiadora está
en funcionamiento, ledes en modo marcador cuan-
do está en espera, ledes intermitentes cuando está
en estado «TSI».
Indicador D): Nivel de combustible, con el Indicador
encendido el nivel es insuciente.
Indicador E): Intervalo de Mantenimiento Progra-
mado caducado a 200h. El indicador se apagará
después de la intervención del Centro de Asistencia
Autorizado.
Indicador F): Señalización de Desperfecto:
- 2 destellos, Alarma microfugas.
