Tenzo CTS-1317LW-CR Guide


MI-CTS-1317LW-CR Rev_01/07/2015
2
INSTALLATION MANUAL
&
USER GUIDE
MANUEL D’INSTALLATION
&
GUIDE DU PROPRIÉTAIRE
CTS-1317LW-CR



MI-CTS-1317LW-CR Rev_01/07/2015
3
THANK YOU FOR CHOOSING TËNZO

TAKE THE TIME TO CAREFULLY READ EACH STEP OF THE INSTALLATION PROCEDURE BEFORE
YOU BEGIN AND THAT YOU HAVE ALL THE TOOLS NECESSARY ON HAND TO PROPERLY
INSTALL THE PRODUCT.FOR YOUR PROTECTION,ALWAYS WEAR SAFETY GLASSES.THE
FOLLOWING INSTRUCTIONS WILL INDICATE THE STEPS TO BE FOLLOWED FOR THE
INSTALLATION OF YOUR NEW PRODUCT.

BEFORE STARTING THE INSTALLATION,PLEASE INSPECT THE PRODUCT TO MAKE SURE
THERE IS ANY DAMAGES.IF YOU FIND ANY DEFAULT WHATSOEVER,IMMEDIATELY CONTACT
YOUR ACCREDITED DEALER.PLEASE LEAVE THE PRODUCT IN ITS ORIGINAL PACKAGING
UNTIL READY TO INSTALL.NO PRODUCT WILL BE ACCEPTED IF IT IS NOT IN THE ORIGINAL
PACKAGING.

WE STRONGLY ADVISE YOU TO CONTACT A COMPETENT AND LICENSED INDIVIDUAL FOR
THE INSTALLATION.HOWEVER,IF YOU ENCOUNTER A PROBLEM AFTER PROPER
INSTALLATION,DO NOT HESITATE TO CONTACT YOUR ACCREDITED DEALER OR TËNZO’S
TECHNICAL SERVICE.
ALWAYS FOLLOW THE PLUMBING AND BUILDING CODES IN FORCED

MI-CTS-1317LW-CR Rev_01/07/2015
4
MERCI D’AVOIR CHOISI TËNZO
PRENEZ LE TEMPS DE LIRE ATTENTIVEMENT CHAQUE ÉTAPE D’INSTALLATION AVANT DE
DÉBUTER POUR QUE VOUS AYEZ EN MAIN TOUS LES OUTILS NÉCESSAIRES POUR LE BON
DÉROULEMENT DE L’INSTALLATION.POUR VOTRE PROTECTION,PORTEZ TOUJOURS DES
LUNETTES DE SÉCURITÉ.LES INSTRUCTIONS SUIVANTES VOUS INDIQUERONT LES ÉTAPES
À SUIVRE POUR L’INSTALLATION DE VOTRE NOUVEAU PRODUIT.

AVANT DE DÉBUTER,VEUILLEZ INSPECTER VOTRE PRODUIT POUR VOUS ASSURER QU’IL N’Y
AIT PAS DE DOMMAGES.SI VOUS TROUVEZ QUELQUE ANOMALIE QUE CE SOIT,VEUILLEZ
RETOURNER IMMÉDIATEMENT LE PRODUIT DANS SON EMBALLAGE D’ORIGINE À VOTRE
REVENDEUR ACCRÉDITÉ.VEUILLEZ LAISSER VOTRE PRODUIT DANS SON EMBALLAGE
D’ORIGINE JUSQU'AU MOMENT OÙ VOUS SEREZ PRÊT À L’INSTALLER.AUCUN PRODUIT NE
SERA ACCEPTÉ S’IL N’EST PAS DANS SON EMBALLAGE D’ORIGINE.
NOUS VOUS RECOMMANDONS FORTEMENT DE FAIRE APPEL À UNE PERSONNE
COMPÉTENTE ET LICENCIÉE POUR L’INSTALLATION.SI TOUTEFOIS VOUS RENCONTREZ UN
PROBLÈME SUITE À UNE INSTALLATION ADÉQUATE,N’HÉSITEZ PAS À CONTACTER VOTRE
REVENDEUR ACCRÉDITÉ OU LE SERVICE TECHNIQUE DE TËNZO.


RESPECTEZ TOUJOURS LE CODE DE PLOMBERIE AINSI QUE LE CODE DU
BATIMENT EN VIGEUR




MI-CTS-1317LW-CR Rev_01/07/2015
5
LIMITED LIFETIME WARRANTY
TËNZO PRODUCTS ARE COVERED BY A FULL LIFETIME WARRANTY AGAINST MANUFACTURING
DEFECTS.ALL TRACES OF ABUSE,IMPACT OR USAGE OTHER THAN RESIDENTIAL WILL CANCEL THE
WARRANTY.ANY MODIFICATION BROUGHT TO THE PRODUCT OR ANY IMPROPER INSTALLATION
ACCORDING TO THE GUIDE WILL ALSO NOT BE COVERED BY THE WARRANTY.IN EACH CASE,
TËNZO WILL REPAIR,EXCHANGE OR MAKE A PROPER ADJUSTMENTS TO HONOR ITS WARRANTY.
 THE WARRANTY PERIOD FOR TËNZO PRODUCTS MAY VARY DUE TO THEIR INTENDED USE,
THE FINISH AND THE MODEL.
 YOUR WARRANTY DOES NOT COVER TRANSPORTATION COSTS CONNECTED TO ALL
PARTS COVERED BY THE WARRANTY.
 ALL WARRANTY CLAIMS MUST BE MADE BY THE ORIGINAL BUYER AND MUST BE
ACCOMPANIED BY AN ORIGINAL PROOF OF PURCHASE
 TËNZO’S WARRANTY IS NOT TRANSFERABLE AND IS ONLY VALID FOR PRODUCTS
INSTALLED IN CANADA AND THE UNITED STATES
TËNZO’S WARRANTY DO NOT COVER ANY LABOR COST FOR THE REPLACEMENT OF THE
DEFECTIVE PRODUCT.
IF YOU NEED ASSISTANCE OR SERVICE,PLEASE CONTACT THE POINT OF SALE OR WHERE THE
PRODUCT WAS PURCHASED BY THE ORIGINAL OWNER OR TËNZO TECHNICAL SERVICE AT
[email protected]
AN ORIGINAL PROOF OF PURCHASE WILL BE NECESSARY FOR ANY CLAIM UNDER WARRANTY.
TO CONSULT THE COMPLETE WARRANTY PLEASE REFER TO OUR WEBSITE AT www.tenzo.ca
SPECIFICATION
MATERIAL STAINLESS STEEL
HOSES STAINLESS STEELBRAIDED HOSES
CONNEXION 1/2" FEMALE COMPRESSION
WARRANTY LIMITED LIFETIME ON THE PLUMBING SYSTEM
5YEARS ON LIGHTING SYSTEM
PRESSURE MIN. 35 PSI /2.4 BAR
PRESSURE MAX. 80 PSI /5.5 BAR
FLOW RATE SHOWER HEAD : 9.5 L/MIN,[2.5GPM]
WATERFALL : 9.5 L/MIN,[2.5GPM]

MI-CTS-1317LW-CR Rev_01/07/2015
6
GARANTIE À VIE LIMITÉE
VOTRE PRODUIT TËNZO EST COUVERT PAR UNE GARANTIE À VIE CONTRE TOUT DÉFAUT DE
FABRICATION.TOUTES TRACES D’UN USAGE ABUSIF,D’UN IMPACT OU D’UN USAGE AUTRE QUE
RÉSIDENTIEL ANNULERA LA GARANTIE.UNE INSTALLATION NON-CONFORME OU TOUTES
MODIFICATION APPORTÉ AU PRODUIT,DE QUELQUE NATURE QUE CE SOIT ENTRAINERA AUSSI
L’ANNULATION DE LA GARANTIE.TËNZO VA SELON LE CAS,RÉPARER,ÉCHANGER OU FAIRE UN
AJUSTEMENT ADÉQUAT POUR HONORER SA GARANTIE.
 LA DURÉE DE GARANTIE DES PRODUITS TËNZO PEUT VARIER SELON,LE FINI,LE MODÈLE
OU DE SON USAGE OU DE L’USAGE AUQUEL ILS SONT DESTINÉS.
 VOTRE GARANTIE NE COUVRE PAS LES FRAIS DE TRANSPORT RELIÉS À TOUTES PIÈCES
COUVERTES PAR LA GARANTIE.
 TOUTE RÉCLAMATION SOUS GARANTIE DOIT ÊTRE FAITE PAR L’ACQUÉREUR D’ORIGINE ET
UNE PREUVE D’ACHAT ORIGINAL SERA EXIGÉE.
 LA GARANTIE EST VALIDE SEULEMENT AU PREMIER ACQUÉREUR,ELLE N’EST PAS
TRANSFÉRABLE ET EST VALIDE SEULEMENT POUR LES PRODUITS INSTALLÉ AU CANADA ET
AUX ÉTATS-UNIS.
TËNZO N’EST NULLEMENT RESPONSABLE DES COÛTS ASSOCIÉS AU DÉBRANCHEMENT OU À LA
RÉINSTALLATION OU TOUT AUTRE COÛT DÉCOULANT D’UN RETOUR DE GARANTIE.
POUR TOUTE RÉCLAMATION CONCERNANT LA GARANTIE,VEUILLEZ COMMUNIQUER AVEC VOTRE
REVENDEUR AUTORISÉ OU DIRECTEMENT AVEC TËNZO À [email protected]
POUR CONSULTER LA GARANTIE COMPLÈTE VEUILLEZ CONSULTER NOTRE SITE INTERNET AU
www.tenzo.ca.
SPÉCIFICATION
MATÉRIEL ACIER INOXYDABLE
BOYAUX ACIER INOXYDABLE TRESSÉ
CONNEXION 1/2" FEMELLE COMPRESSION
GARANTIE À VIE LIMITÉE SUR LE SYSTÈME DE PLOMBERIE
5ANS SUR LES SYSTÈME D’ÉCLAIRAGE
PRESSION MIN. 35 PSI /2.4 BAR
PRESSION MAX. 80 PSI /5.5 BAR
DÉBIT TÊTE PLUIE : 9.5 L/MIN,[2.5GPM]
CASCADE : 9.5 L/MIN,[2.5GPM]


MI-CTS-1317LW-CR Rev_01/07/2015
7
MAINTENANCE &CLEANING
YOUR TËNZO PRODUCT IS MANUFACTURED WITH HIGH QUALITY MATERIALS AND REQUIRES NO
PARTICULAR MAINTENANCE.HOWEVER,WE SUGGEST A WEEKLY MAINTENANCE WITH A SOFT
NON-ABRASIVE SOAP AND A MICROFIBER TO PREVENT STAINING CAUSED BY WATER LIMESTONE
AND OTHER MINERALS.IT IS VERY IMPORTANT TO USE A MICROFIBER CLOTH FOR MAINTENANCE
OF YOUR PRODUCT,DO NOT USE OTHER LINENS BECAUSE THEY COULD DAMAGE THE FINISH OF
THE PRODUCT.
IF YOU USE A CLEANING PRODUCT THAT YOU ARE UNSURE OF,APPLY A SMALL AMOUNT ON A
DAMP CLOTH AND TEST IT ON AN NOT APPARENT AREA.
IF YOU HAVE ANY QUESTIONS CONCERNING OUR PRODUCTS OR IF YOU ENCOUNTER ANY
PROBLEMS WITH OUR PRODUCTS,PLEASE CONTACT US.
THANK YOU FOR CHOOSING A TËNZO PRODUCT.HOPING THAT YOU FIND PLEASURE AND
RELAXATION WITH EACH SHOWER.
ENTRETIEN &NETTOYAGE
VOTRE PRODUIT TËNZO EST FABRIQUÉ AVEC DES MATÉRIAUX DE PREMIÈRE QUALITÉ ET NE
REQUIÈRE AUCUN ENTRETIEN PARTICULIER.CEPENDANT UN ENTRETIEN HEBDOMADAIRE AVEC
UN SAVON DOUX SANS ABRASIF ET UN MICROFIBRE EST SUGGÉRER POUR ESSUYER TOUTE TRACE
DE SAVON ET TACHES CAUSÉES PAR LES MINÉRAUX CONTENU DANS L’EAU TEL QUE LE CALCAIRE,
LE MANGANÈSE ET AUTRES.IL EST TRÈS IMPORTANT D’UTILISER UN MICROFIBRE POUR LA
MAINTENANCE DE VOTRE PRODUIT,N’UTILISEZ AUCUN AUTRES LINGES PUISQUE CEUX-CI
POURRAIENT DÉTÉRIORER LE FINI DU PRODUIT.
SI VOUS DÉSIREZ UTILISER UN PRODUIT NETTOYANT ET QUE VOUS N’ÊTES PAS CERTAIN DE SON
EFFICACITÉ,APPLIQUEZ CELUI-CI SUR UN LINGE HUMIDE ET ESSAYEZ LE SUR UN ENDROIT PEU
APPARENT.
POUR TOUTE QUESTION SUR NOS PRODUITS OU SI VOUS RENCONTREZ UN PROBLÈME,
N’HÉSITEZ PAS À NOUS CONTACTER,IL NOUS FERA UN PLAISIR DE VOUS AIDER.
MERCI BEAUCOUP D’AVOIR CHOISI UN PRODUIT TËNZO, EN ESPÉRANT QU’IL FERA LE PLAISIR DE
CHACUN ET SURPASSERA VOS ATTENTES.

MI-CTS-1317LW-CR Rev_01/07/2015
8

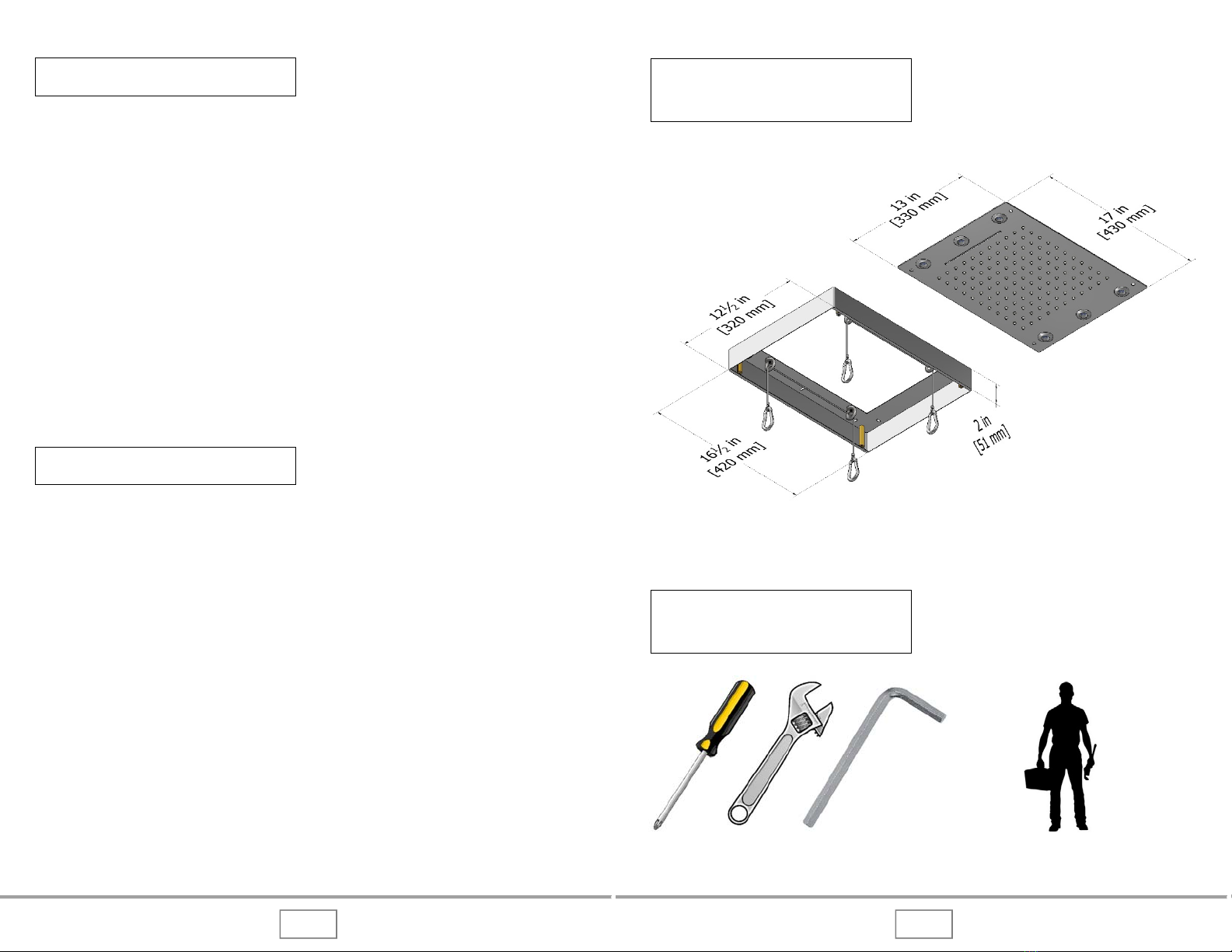

SIZE /
DIMENSIONS
TOOLS NEDED /
OUTILS NÉCESSSAIRE
+


MI-CTS-1317LW-CR Rev_01/07/2015
9

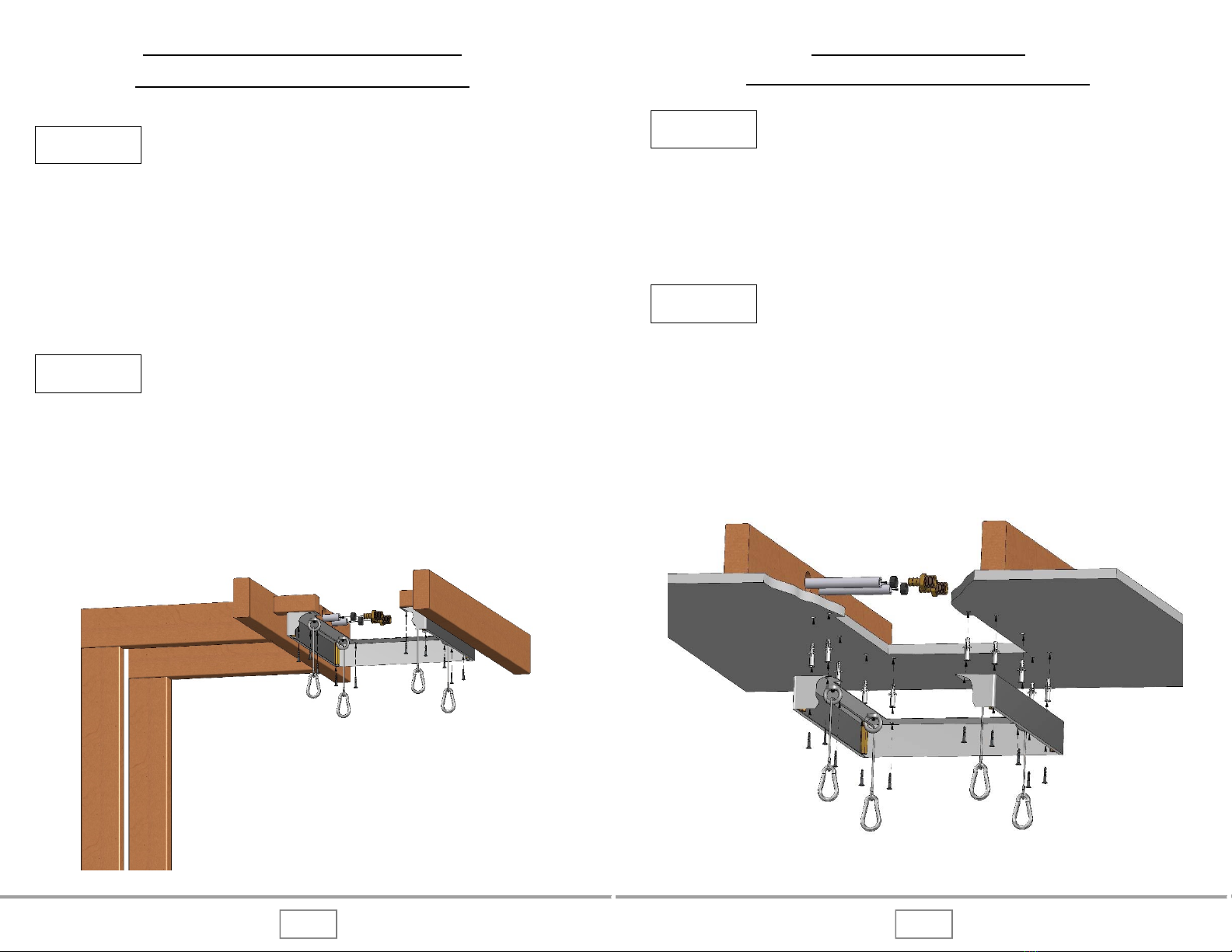

RECESSED INSTALLATION
INSTALLATION ENCASTRÉ

STEP #1
A~PREPARE A WOODEN STRUCTURE TO EMBED THE CASING ON THE CEILING AND SCREW IT
SECURELY TO THE STRUCTURE.
B~LEAVE THE CASING 1/2" OUTSIDE TO ALLOW SPACE FOR THE GYPSUM.
C~CONNECT TWO (2) SUPPLY HOSES FROM THE VALVE TO THE SHOWER HEAD.A1/2 '' MALE
ADAPTOR IS REQUIRED TO CONNECT THE SHOWER HEAD.
ÉTAPE #1
A~PRÉPARER UNE STRUCTURE DE BOIS AFIN D'ENCASTRER LE BOITIER MÉTALLIQUE DANS
VOTRE PLAFOND ET VISSEZ SOLIDEMENT LA BOITE MÉTALLIQUE À VOTRE STRUCTURE.
B~LAISSER DÉPASSER LA BOITE DE 1/2" DE VOTRE STRUCTURE DE BOIS AFIN DE LAISSER
L'ESPACE NÉCESSAIRE AU GYPSE.
C~RACCORDER DEUX (2) TUYAUX D'ALIMENTATION DE VOTRE VALVE À VOTRE TÊTE DE DOUCHE.
PRÉVOYEZ DES CONNEXION 1/2" MALE POUR LE BRANCHEMENT.
.

MI-CTS-1317LW-CR Rev_01/07/2015
10
SURFACE MOUNT
INSTALLATION EN SURFACE
STEP #1
A~CONNECT TWO (2) SUPPLY HOSES FROM YOUR VALVE TO YOUR SHOWER HEAD.A1/2 ''
MALE ADAPTOR IS REQUIRED TO CONNECT THE SHOWER HEAD.
B~SCREW THE METAL CASING TO THE CEILING,MAKE SURE IT IS SOLIDLY FIXED.
ÉTAPE #1
A~RACCORDER DEUX (2) TUYAUX D'ALIMENTATION DE VOTRE VALVE À VOTRE TÊTE DE DOUCHE.
PRÉVOYEZ DES CONNEXION 1/2" MALE POUR LE BRANCHEMENT.
B~VISSER LE BOITIER MÉTALLIQUE AU PLAFOND,ASSUREZ-VOUS QU'IL EST SOLIDEMENT FIXÉ.
.


MI-CTS-1317LW-CR Rev_01/07/2015
11
RECESSED INSTALLATION
INSTALLATION ENCASTRÉ
STEP #2
A~INSTALL YOUR GYPSUM PANEL BY ASSURING YOU THAT THE CASING DOES NOT EXCEED THE
GYPSUM.
B~ASSURE YOU TO NOT LEAVE MORE THAN 5MM AROUND THE CASING.IF THE SPACE IS HIGHER
THAN 5MM APPLY JOINT COMPOUND TO FILL THE SPACE.
ÉTAPE #2
A~INSTALLER VOTRE PANNEAU DE GYPSE EN VOUS ASSURANT QUE LE BOITIER MÉTALLIQUE NE
DÉPASSE PAS LA FACE DU GYPSE.
B~ASSUREZ-VOUS DE NE PAS LAISSER PLUS DE 5MM AUTOUR DE LA BOITE.SI VOTRE ESPACE
EST SUPÉRIEUR À 5MM APPLIQUER DU COMPOSÉ À JOINT AFIN DE COMBLER L’ESPACE.

MI-CTS-1317LW-CR Rev_01/07/2015
12
SURFACE MOUNT
INSTALLATION EN SURFACE

STEP #2
A~SUSPEND THE SHOWER HEAD TO THE HOOKS.
B~CONNECT THE WATERFALL AND THE SHOWER HEAD’S FLEXIBLE HOSES TO THE VALVE’S
WATER SUPPLY HOSES.
C~PERFORM A WATER PRESSURE TEST BEFORE CLOSING THE SHOWER HEAD AGAINST THE
CASING.
ÉTAPE #2
A~SUSPENDEZ LA TÊTE DE DOUCHE AUX MOUSQUETONS.
B~RACCORDEZ LES TUYAUX FLEXIBLE DE VOTRE TÊTE DE DOUCHE ET DE VOTRE CASCADE AUX
BOYAUX D'ALIMENTATION D'EAU PROVENANT DE VOTRE VALVE.
C~PROCÉDEZ À UN TEST DE PRESSION D'EAU AVANT DE REFERMER LA TÊTE DE DOUCHE
CONTRE LE BOITIER.
.


MI-CTS-1317LW-CR Rev_01/07/2015
13
RECESSED INSTALLATION
INSTALLATION ENCASTRÉ
STEP #3
A~SUSPEND THE SHOWER HEAD TO THE HOOKS.
B~CONNECT THE WATERFALL AND THE SHOWER HEAD’S FLEXIBLE HOSES TO THE VALVE’S
WATER SUPPLY HOSES.
C~PERFORM TEST BEFORE CLOSING THE SHOWER HEAD AGAINST THE CEILING.
ÉTAPE #3
A~SUSPENDEZ LA TÊTE DE DOUCHE AUX MOUSQUETONS.
B~RACCORDEZ LES TUYAUX FLEXIBLE DE VOTRE TÊTE DE DOUCHE ET DE VOTRE CASCADE AUX
BOYAUX D'ALIMENTATION D'EAU PROVENANT DE VOTRE VALVE.
C~PROCÉDEZ À UN TEST DE PRESSION D'EAU AVANT DE REFERMER LA TÊTE DE DOUCHE
CONTRE LE BOITIER.


MI-CTS-1317LW-CR Rev_01/07/2015
14
NOTES_____________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
________________________________________________
