Tenzo WTS2L Series Guide

MI-WTS2L-XX Rev_19/08/2015
2
INSTALLATION MANUAL
&
USER GUIDE
MANUEL D’INSTALLATION
&
GUIDE DU PROPRIÉTAIRE
WTS2L-XX

MI-WTS2L-XX Rev_19/08/2015
3
THANK YOU FOR CHOOSING TËNZO
T AKE THE TIME TO CAREFULLY READ EACH STEP OF THE INSTALLATION PROCEDURE BEFORE
YOU BEGIN AND THAT YOU HAVE ALL THE TOOLS NECESSARY ON HAND TO PROPERLY
INSTALL THE PRODUCT . F OR YOUR PROTECTION , ALWAYS WEAR SAFETY GLASSES . T HE
FOLLOWING INSTRUCTIONS WILL INDICATE THE STEPS TO FOLLOW FOR THE INSTALLATION
OF YOUR NEW PRODUCT .
B EFORE STARTING THE INSTALLATION , PLEASE INSPECT THE PRODUCT TO MAKE SURE
THERE IS NO DAMAGES . I F YOU FIND ANY DEFAULT WHATSOEVER , IMMEDIATELY CONTACT
YOUR ACCREDITED DEALER . P LEASE LEAVE THE PRODUCT IN ITS ORIGINAL PACKAGING
UNTIL READY TO INSTALL . N O PRODUCT WILL BE ACCEPTED IF IT IS NOT IN THE ORIGINAL
PACKAGING .
W E STRONGLY ADVISE YOU TO CONTACT A COMPETENT AND LICENSED INDIVIDUAL FOR
THE INSTALLATION . H OWEVER , IF YOU ENCOUNTER A PROBLEM AFTER PROPER
INSTALLATION , DO NOT HESITATE TO CONTACT YOUR ACCREDITED DEALER OR T ËNZO ’ S
TECHNICAL SERVICE .
ALWAYS FOLLOW THE PLUMBING AND BUILDING CODES IN FORCED
MI-WTS2L-XX Rev_19/08/2015
4
MERCI D’AVOIR CHOISI TËNZO
P RENEZ LE TEMPS DE LIRE ATTENTIVEMENT CHAQUE ÉTAPE D ’ INSTALLATION AVANT DE
DÉBUTER POUR QUE VOUS AYEZ EN MAIN TOUS LES OUTILS NÉCESSAIRES POUR LE BON
DÉROULEMENT DE L ’ INSTALLATION . P OUR VOTRE PROTECTION , PORTEZ TOUJOURS DES
LUNETTES DE SÉCURITÉ . L ES INSTRUCTIONS SUIVANTES VOUS INDIQUERONT LES ÉTAPES
SUIVRE POUR L ’ INSTALLATION DE VOTRE NOUVEAU PRODUIT .
A VANT DE DÉBUTER , VEUILLEZ INSPECTER VOTRE PRODUIT POUR VOUS ASSURER QU ’ IL N ’ Y
AIT PAS DE DOMMAGES . S I VOUS TROUVEZ QUELQUE ANOMALIE QUE CE SOIT , VEUILLEZ
RETOURNER IMMÉDIATEMENT LE PRODUIT DANS SON EMBALLAGE D ’ ORIGINE VOTRE
REVENDEUR ACCRÉDITÉ . V EUILLEZ LAISSER VOTRE PRODUIT DANS SON EMBALLAGE
D ’ ORIGINE JUSQU ' AU MOMENT OÙ VOUS SEREZ PRÊT L ’ INSTALLER . A UCUN PRODUIT NE
SERA ACCEPTÉ S ’ IL N ’ EST PAS DANS SON EMBALLAGE D ’ ORIGINE .
N OUS VOUS RECOMMANDONS FORTEMENT DE FAIRE APPEL UNE PERSONNE
COMPÉTENTE ET LICENCIÉE POUR L ’ INSTALLATION . S I TOUTEFOIS VOUS RENCONTREZ UN
PROBLÈME SUITE UNE INSTALLATION ADÉQUATE , N ’ HÉSITEZ PAS CONTACTER VOTRE
REVENDEUR ACCRÉDITÉ OU LE SERVICE TECHNIQUE DE T ËNZO .
RESPECTEZ TOUJOURS LE CODE DE PLOMBERIE AINSI QUE LE CODE DU
BATIMENT EN VIGEUR

MI-WTS2L-XX Rev_19/08/2015
5
LIMITED LIFETIME WARRANTY
T ËNZO PRODUCTS ARE COVERED BY A FULL LIFETIME WARRANTY AGAINST MANUFACTURING
DEFECTS . A LL TRACES OF ABUSE , IMPACT OR USAGE OTHER THAN RESIDENTIAL WILL CANCEL THE
WARRANTY . A NY MODIFICATION BROUGHT TO THE PRODUCT OR ANY IMPROPER INSTALLATION
ACCORDING TO THE GUIDE WILL ALSO NOT BE COVERED BY THE WARRANTY . I N EACH CASE ,
TËNZO WILL REPAIR , EXCHANGE OR MAKE A PROPER ADJUSTMENT TO HONOR ITS WARRANTY .
T HE WARRANTY PERIOD FOR T ËNZO PRODUCTS MAY VARY DUE TO THEIR INTENDED USE ,
THE FINISH AND THE MODEL .
Y OUR WARRANTY DOES NOT COVER TRANSPORTATION COSTS CONNECTED TO ALL
PARTS COVERED BY THE WARRANTY .
A LL WARRANTY CLAIMS MUST BE MADE BY THE ORIGINAL BUYER AND MUST BE
ACCOMPANIED BY AN ORIGINAL PROOF OF PURCHASE .
T ËNZO ’ S WARRANTY IS NOT TRANSFERABLE AND IS ONLY VALID FOR PRODUCTS
INSTALLED IN C ANADA AND THE U NITED S TATES .
TËNZO’ S WARRANTY DO NOT COVER ANY LABOR COST FOR THE REPLACEMENT OF THE
DEFECTIVE PRODUCT .
I F YOU NEED ASSISTANCE OR SERVICE , PLEASE CONTACT THE POINT OF SALE OR WHERE THE
PRODUCT WAS PURCHASED BY THE ORIGINAL OWNER OR TËNZO TECHNICAL SERVICE AT
[email protected]
A N ORIGINAL PROOF OF PURCHASE WILL BE NECESSARY FOR ANY CLAIM UNDER WARRANTY .
T O CONSULT THE COMPLETE WARRANTY PLEASE REFER TO OUR WEBSITE AT www.tenzo.ca
SPECIFICATION
M ATERIAL S TAINLESS STEEL
H OSES STAINLESS STEELBRAIDED HOSES
C ONNEXION 1/2" FEMALE
W ARRANTY LIMITED LIFETIME
P RESSURE MIN . 35 PSI / 2.4 BAR
P RESSURE MAX . 80 PSI / 5.5 BAR
F LOW RATE SHOWER HEAD : 7.9 L/ MIN , [2.1 GPM ]
WATERFALL : 9.5 L/ MIN , [2.5 GPM ]
MI-WTS2L-XX Rev_19/08/2015
6
GARANTIE VIE LIMITÉE
V OTRE PRODUIT TËNZO EST COUVERT PAR UNE GARANTIE VIE CONTRE TOUT DÉFAUT DE
FABRICATION . T OUTES TRACES D ’ UN USAGE ABUSIF , D ’ UN IMPACT OU D ’ UN USAGE AUTRE QUE
RÉSIDENTIEL ANNULERA LA GARANTIE . U NE INSTALLATION NON - CONFORME OU TOUTES
MODIFICATIONS APPORTÉES AU PRODUIT , DE QUELQUE NATURE QUE CE SOIT ENTRAÎNERA AUSSI
L ’ ANNULATION DE LA GARANTIE . TËNZO VA SELON LE CAS , RÉPARER , ÉCHANGER OU FAIRE UN
AJUSTEMENT ADÉQUAT POUR HONORER SA GARANTIE .
L A DURÉE DE GARANTIE DES PRODUITS TËNZO PEUT VARIER SELON , LE FINI , LE MODÈLE
OU DE SON USAGE OU DE L ’ USAGE AUQUEL ILS SONT DESTINÉS .
V OTRE GARANTIE NE COUVRE PAS LES FRAIS DE TRANSPORT RELIÉS TOUTES PIÈCES
COUVERTES PAR LA GARANTIE .
T OUTE RÉCLAMATION SOUS GARANTIE DOIT ÊTRE FAITE PAR L ’ ACQUÉREUR D ’ ORIGINE ET
UNE PREUVE D ’ ACHAT ORIGINAL SERA EXIGÉE .
L A GARANTIE EST VALIDE SEULEMENT AU PREMIER ACQUÉREUR , ELLE N ’ EST PAS
TRANSFÉRABLE ET EST VALIDE SEULEMENT POUR LES PRODUITS INSTALLÉS AU C ANADA ET
AUX É TATS -U NIS .
TËNZO N ’ EST NULLEMENT RESPONSABLE DES COÛTS ASSOCIÉS AU DÉBRANCHEMENT OU LA
RÉINSTALLATION OU TOUT AUTRE COÛT DÉCOULANT D ’ UN RETOUR DE GARANTIE .
P OUR TOUTE RÉCLAMATION CONCERNANT LA GARANTIE , VEUILLEZ COMMUNIQUER AVEC VOTRE
REVENDEUR AUTORISÉ OU DIRECTEMENT AVEC TËNZO [email protected]
L A PREUVE D ’ ACHAT ORIGINALE SERA NÉCESSAIRE POUR TOUTE RÉCLAMATION SOUS GARANTIE .
P OUR CONSULTER LA GARANTIE COMPLÈTE VEUILLEZ CONSULTER NOTRE SITE INTERNET AU
www.tenzo.ca.
SPÉCIFICATION
M ATÉRIEL A CIER I NOXYDABLE
B OYAUX ACIER INOXYDABLE TRESSÉ
C ONNEXION 1/2" FEMELLE
G ARANTIE VIE LIMITÉE
P RESSION MIN . 35 PSI / 2.4 BAR
P RESSION MAX . 80 PSI / 5.5 BAR
D ÉBIT T ÊTE PLUIE : 7.9 L/ MIN , [2.1 GPM ]
C ASCADE : 9.5 L/ MIN , [2.5 GPM ]

MI-WTS2L-XX Rev_19/08/2015
7
S IZE AND HEIGHT OF INSTALLATION
D IMENSION ET HAUTEUR D ’ INSTALLATION
MI-WTS2L-XX Rev_19/08/2015
8
IMAGE A
IMAGE B

MI-WTS2L-XX Rev_19/08/2015
9

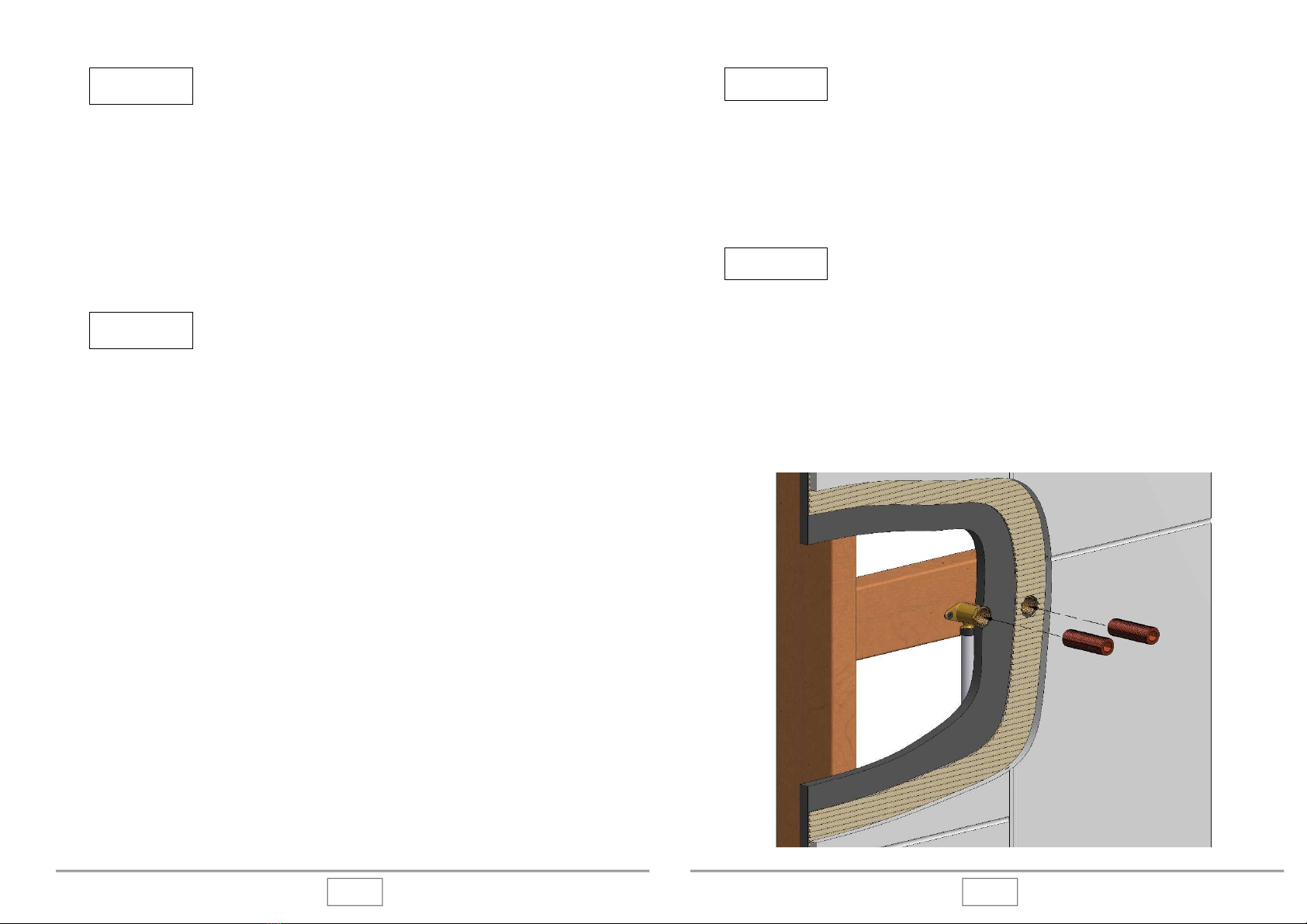

STEP #1
A ~ P REPARE THE WATER INLETS AT 84’’ [2134 MM ], SUGGESTED HEIGHT . S OLIDLY FIX THE DROP
EAR ELBOWS INSIDE THE PARTITIONS .
B ~ T HE DROP EAR ELBOW MUST EXCEED 1/2" OF YOUR PARTITIONS AND BE LEVELED WITH THE
FACE OF YOUR WALL . ( IMAGE A)
C ~ T HE DISTANCE ( CENTER - TO - CENTER ) BETWEEN THE ECCENTRICS IS 2¾’’ [70 MM ].
( IMAGE B)
ÉTAPE #1
A ~ P RÉPARER LES ARRIVÉES D ’ EAU 84’’ [2134 MM ], HAUTEUR SUGGÉRÉE . F IXER SOLIDEMENT
LES COUDES OREILLES L ’ INTÉRIEUR DE LA CLOISON .
B ~ L E COUDE OREILLE DOIT DÉPASSER DE 1/2" DE VOTRE CLOISON POUR ÊTRE DE NIVEAU
AVEC LA FACE DE VOTRE MUR . ( IMAGE A)
C ~ A SSUREZ - VOUS QUE LA DISTANCE ( CENTRE - EN - CENTRE ) DES CONNECTEURS SOIT DE
2 ¾ ’’ [70 MM ]. ( IMAGE B)
MI-WTS2L-XX Rev_19/08/2015
10
STEP #
A ~ B EFORE SCREWING THE NIPPLES IT IS NECESSARY TO DRAIN THE PIPES , THIS STEP IS TO
AVOID THAT ANY DEBRIS PENETRATES INSIDE THE PIPES .
B ~ A PPLY TEFLON ON THE THREADS TO ENSURE THE WATERPROOFNESS AND SCREW THE
NIPPLES TO THE DROP EAR ELBOWS .
ÉTAPE #
A ~ A VANT DE VISSER LES MAMELONS IL EST IMPORTANT DE DRAINER LES LIGNES D ’ EAU , CETTE
ÉTAPE EST NÉCESSAIRE AFIN D ’ ÉVITER QUE TOUS DÉBRIS PÉNÈTRENT L ’ INTÉRIEUR DE LA TÊTE
DE PLUIE .
B ~ A PPLIQUER DU TÉFLON SUR LES MAMELONS AFIN D ’ ASSURER L ’ ÉTANCHÉITÉ ET LES VISSER
DANS LES COUDES OREILLES .

MI-WTS2L-XX Rev_19/08/2015
11
STEP #3
A ~ S CREW THE WALL BRACKET WITH THE 4 SCREWS AND ANCHORS PROVIDED IN THE
ASSEMBLY .
B ~ P OSITION THE SHOWER HEAD ON THE THREAD AND BOLT THE HEAD SOLIDLY .
C ~ C ONNECT THE 2 HOSES AND PERFORM TEST TO ASSURE THERE IS NO LEAKAGE
ÉTAPE #3
A ~ V ISSER LE SUPPORT MURAL AVEC LES 4 VIS ET CHEVILLES FOURNIES DANS L ’ ASSEMBLAGE .
B ~ P OSITIONNER LA TÊTE DE DOUCHE SUR LES TIGES FILETÉES ET BOULONNER LA TÊTE
SOLIDEMENT .
C ~ R ACCORDER LES 2 BOYAUX ET FAIRE QUELQUES TESTS POUR VOUS ASSURER QU ' IL N ' Y AIT
AUCUNE FUITE .
MI-WTS2L-XX Rev_19/08/2015
12
M AINTENANCE & CLEANING
Y OUR T ËNZO PRODUCT IS MANUFACTURED WITH HIGH QUALITY MATERIALS AND REQUIRES NO
PARTICULAR MAINTENANCE . H OWEVER , WE SUGGEST A WEEKLY MAINTENANCE WITH A SOFT
NON - ABRASIVE SOAP AND A MICROFIBER TO PREVENT STAINING CAUSED BY WATER LIMESTONE
AND OTHER MINERALS . I T IS VERY IMPORTANT TO USE A MICROFIBER CLOTH FOR MAINTENANCE
OF YOUR PRODUCT , DO NOT USE OTHER LINENS BECAUSE THEY COULD DAMAGE THE FINISH OF
THE PRODUCT .
I F YOU USE A CLEANING PRODUCT THAT YOU ARE UNSURE OF , APPLY A SMALL AMOUNT ON A
DAMP CLOTH AND TEST IT ON AN NOT APPARENT AREA .
I F YOU HAVE ANY QUESTIONS CONCERNING OUR PRODUCTS OR IF YOU ENCOUNTER ANY
PROBLEMS WITH OUR PRODUCTS , PLEASE CONTACT US .
T HANK YOU FOR CHOOSING A TËNZO BUILT - IN SHOWER COLUMN . H OPING THAT YOU FIND
PLEASURE AND RELAXATION WITH EACH SHOWER .
E NTRETIEN & NETTOYAGE
V OTRE PRODUIT EST FABRIQUÉ AVEC DES MATÉRIAUX DE PREMIÈRE QUALITÉ ET NE REQUIÈRE
AUCUN ENTRETIEN PARTICULIER . C EPENDANT UN ENTRETIEN HEBDOMADAIRE AVEC UN SAVON
DOUX SANS ABRASIF ET UN MICROFIBRE EST SUGGÉRER POUR ESSUYER TOUTE TRACE DE SAVON
ET TACHES CAUSÉES PAR LES MINÉRAUX CONTENU DANS L ’ EAU TEL QUE LE CALCAIRE , LE
MANGANÈSE ET AUTRES . I L EST TRÈS IMPORTANT D ’ UTILISER UN MICROFIBRE POUR LA
MAINTENANCE DE VOTRE PRODUIT , N ’ UTILISEZ AUCUN AUTRES LINGES PUISQUE CEUX - CI
POURRAIENT DÉTÉRIORER LE FINI DU PRODUIT .
S I VOUS DÉSIREZ UTILISER UN PRODUIT NETTOYANT ET QUE VOUS N ’ ÊTES PAS CERTAIN DE SON
EFFICACITÉ , APPLIQUEZ CELUI - CI SUR UN LINGE HUMIDE ET ESSAYEZ LE SUR UN ENDROIT PEU
APPARENT .
P OUR TOUTE QUESTION SUR NOS PRODUITS OU SI VOUS RENCONTREZ UN PROBLÈME ,
N ’ HÉSITEZ PAS NOUS CONTACTER , IL NOUS FERA UN PLAISIR DE VOUS AIDER .
M ERCI BEAUCOUP D ’ AVOIR CHOISI UN PRODUIT TËNZO, EN ESPÉRANT QU ’ IL FERA LE PLAISIR DE
CHACUN ET SURPASSERA VOS ATTENTES .
