WETTERSTATION
Betriebsanleitung
Kat. No. 35.1111.IT
Vielen Dank, dass Sie sich für diese Funk-Wetterstation
aus dem Hause TFA entschieden haben.
BEVOR SIE MIT DEM GERÄT ARBEITEN
Lesen Sie sich bitte die Bedienungsanleitung genau
durch.
So werden Sie mit Ihrem neuen Gerät vertraut, lernen alle
Funktionen und Bestandteile kennen, erfahren wichtige
Details für die Inbetriebnahme und den Umgang mit dem
Gerät und erhalten Tipps für den Störungsfall.
Durch die Beachtung der Bedienungsanleitung vermeiden
Sie auch Beschädigungen des Geräts und die Gefährdung
Ihrer gesetzlichen Mängelrechte durch Fehlgebrauch.
Für Schäden, die aus Nichtbeachtung dieser
Bedienungsanleitung verursacht werden, übernehmen
wir keine Haftung.
Beachten Sie besonders die Sicherheitshinweise!
Bewahren Sie diese Anleitung gut auf!
LIEFERUMFANG:
Wetterstation (Basisgerät)
Außensender
Bedienungsanleitung
EINSATZBEREICH UND ALLE VORTEILE IHRER
NEUEN WETTERSTATION AUF EINEN BLICK
Funkgesteuerte DCF-Zeitanzeige mit manueller
Einstelloption
Zeitsignalempfang EIN/AUS (ON/OFF) vom
Anwender wählbar
Zeitzonenoption ±12 Stunden
Kalenderanzeige (Jahreszahl nur im Einstellmodus)

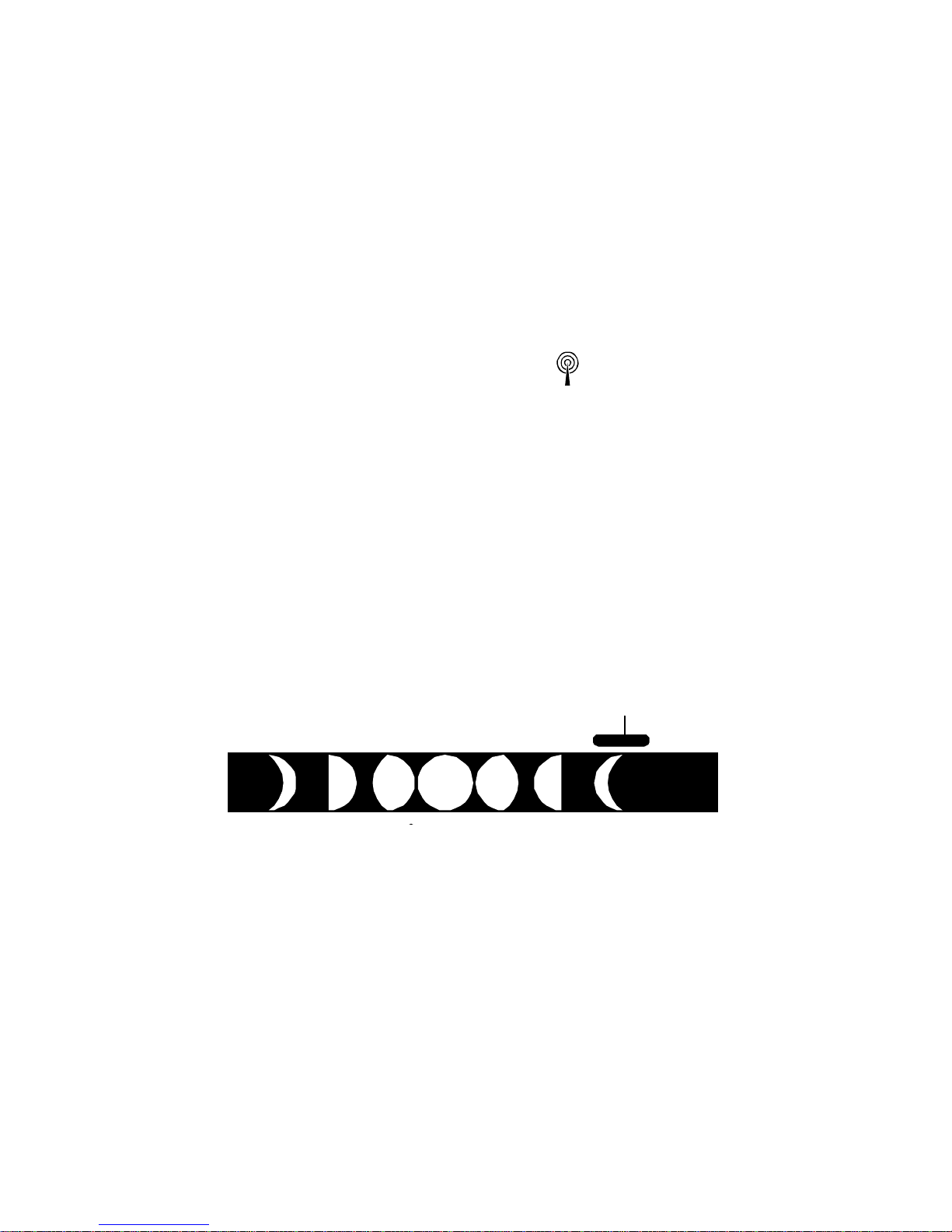

Anzeige von 8 Mondphasen über das ganze Jahr

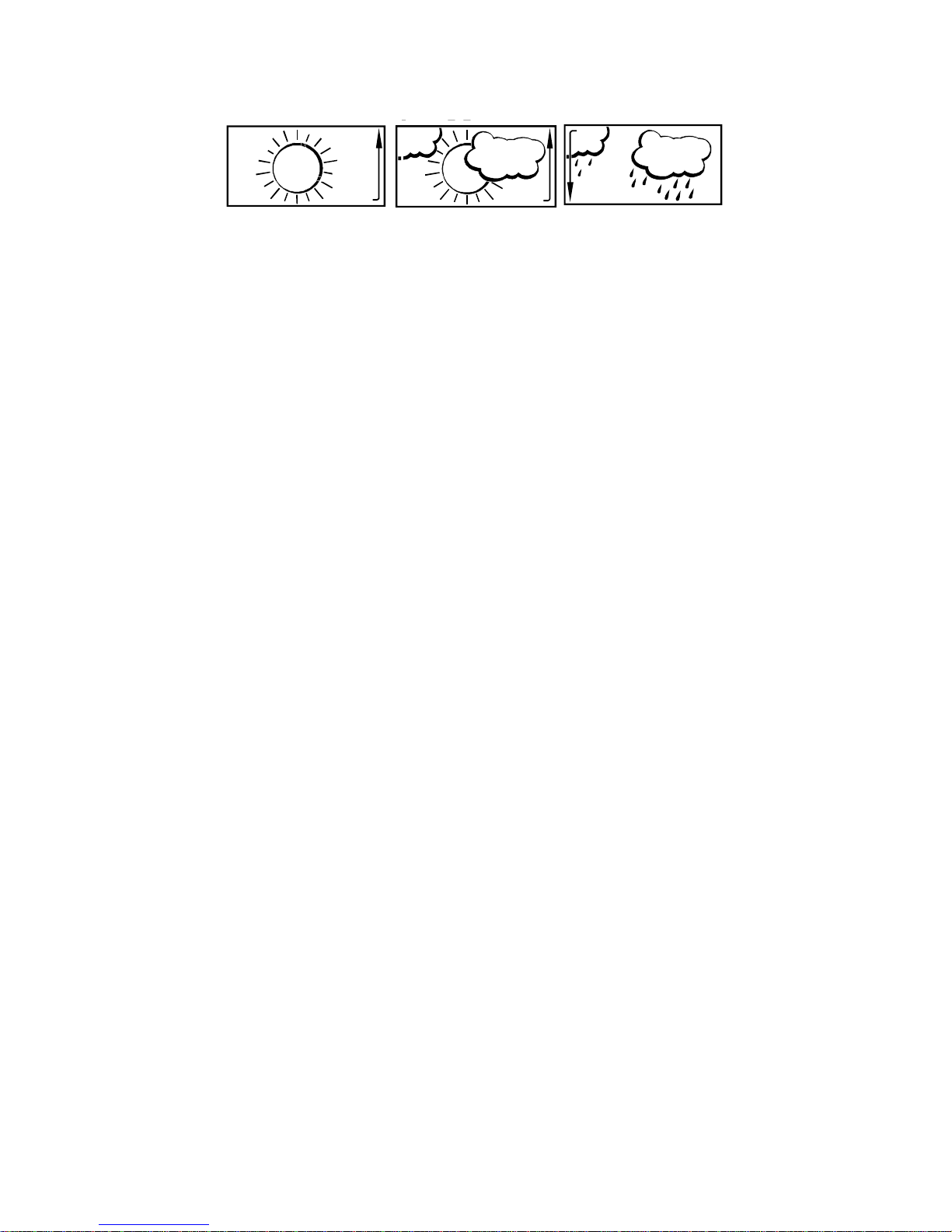

Wettervorhersage mit Wettertendenzanzeige

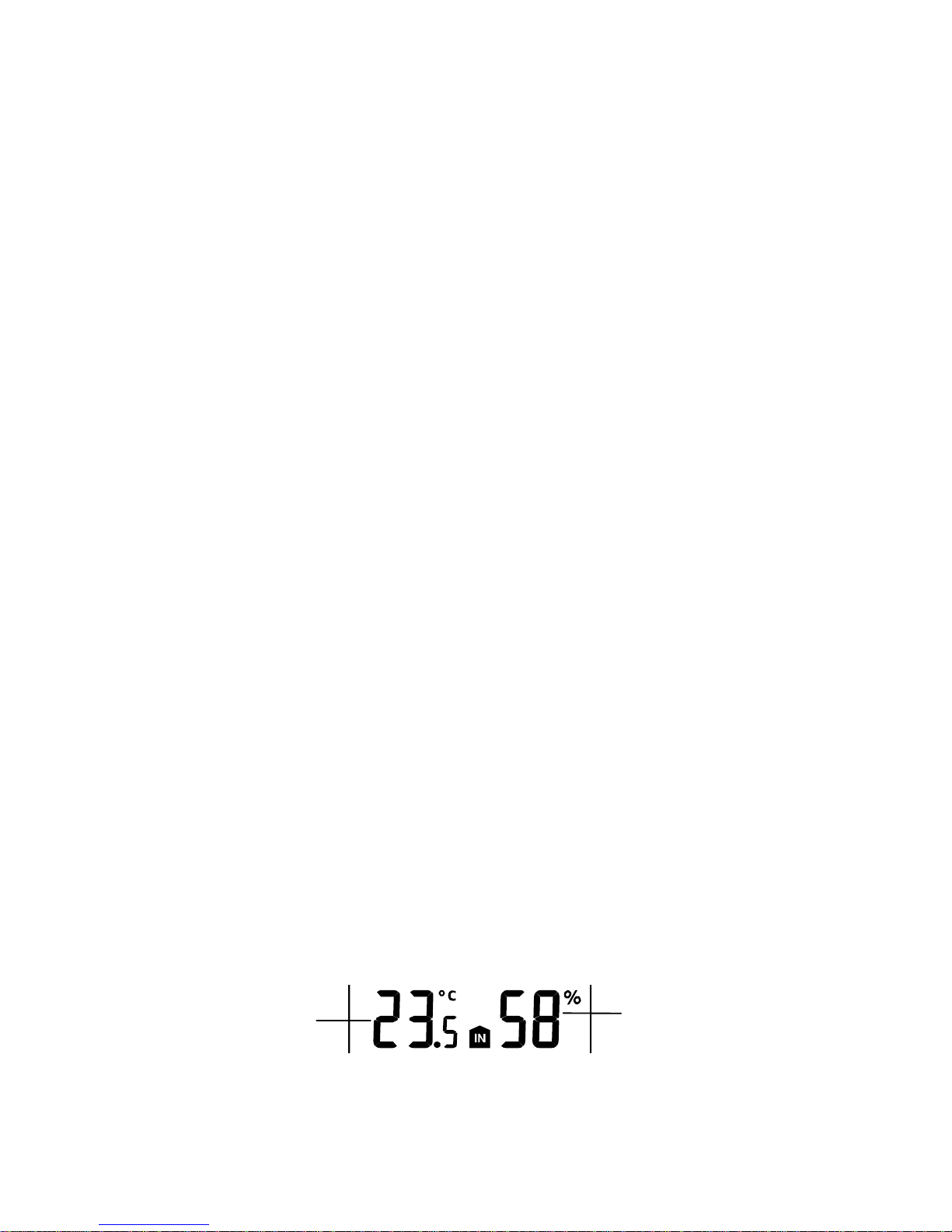

Anzeige von Raum- und Außentemperatur mit
Speicherung der Minimal- und Maximalwerte
Temperaturanzeige in °C
Anzeige von Raum- und Außenluftfeuchtigkeit
Anzeige der relativen Luftfeuchtigkeit als RH%
(Relative Humidity)

2
Batterietiefstandsanzeige
Wandmontage oder Tischaufstellung
ZU IHRER SICHERHEIT:
Das Produkt ist ausschließlich für den oben
beschriebenen Einsatzbereich geeignet. Verwenden
Sie das Produkt nicht anders, als in dieser Anleitung
dargestellt wird.
Das eigenmächtige Reparieren, Umbauen oder
Verändern des Gerätes ist nicht gestattet.
Vorsicht!
Verletzungsgefahr:
Bewahren Sie das Gerät und die Batterien
außerhalb der Reichweite von Kindern auf.
Batterien nicht ins Feuer werfen, kurzschließen,
auseinander nehmen oder aufladen.
Explosionsgefahr!
Batterien enthalten gesundheitsschädliche Säuren.
Um ein Auslaufen der Batterien zu vermeiden,
sollten schwache Batterien möglichst schnell
ausgetauscht werden. Verwenden Sie nie
gleichzeitig alte und neue Batterien oder Batterien
unterschiedlichen Typs. Beim Hantieren mit
ausgelaufenen Batterien chemikalienbeständige
Schutzhandschuhe und Schutzbrille tragen!
! Wichtige Hinweise zur Produktsicherheit!
Setzen Sie das Gerät keinen hohen Temperaturen,
Vibrationen und Erschütterungen aus.
Der Außensender ist spritzwassergeschützt, aber
nicht wasserdicht. Suchen Sie einen
niederschlagsgeschützten Platz für den Sender aus.

3
Aufsteller
LCD-
Bildschirm
Funktionstasten
BESTANDTEILE
Die Wetterstation
Thermo-Hygro-Außensender
Fernübertragung der
Außenbereichsmesswerte zur
Wetterstation per 868 MHz-Signal
Alternierende Anzeige von
Außentemperatur und -
luftfeuchtigkeit auf dem LCD-
Bildschirm
Gehäuse wandmontierbar
Montage bitte an einem geschützten
Ort zur Vermeidung von
Beeinflussung durch Regen oder
direkte Sonneneinstrahlung
EINLEGEN UND ERSETZEN DER BATTERIEN IM
THERMO-HYGRO-AUSSENSENDER
Der Außensender arbeitet mit 2 x 1,5 V-Batterien vom Typ
Micro AAA, IEC LR3. Zur Installation und zum Ersetzen
der Batterien folgen Sie bitte den Schritten unten:
Batteriefach
Aufhängeöse

4
1. Entfernen Sie den Batteriefachdeckel,
indem Sie ihn mit dem Daumen nach
oben schieben.
2. Batterien unter Beachtung der
korrekten Polarität (siehe Markierung
im Batteriefach) einlegen.
3. Batteriefachdeckel wieder einsetzen
und nach unten schieben.
EINLEGEN UND ERSETZEN DER BATTERIEN IN
DER WETTERSTATION
Die Wetterstation arbeitet mit 2 x 1,5 V-Batterien von Typ
Micro AA, IEC LR6. Zur Installation und zum Ersetzen der
Batterien folgen Sie bitte den Schritten unten:
1. Öffnen Sie das
Batteriefach, indem Sie
den Daumen in die
Aussparung drücken
und den
Batteriefachdeckel
anheben.
2. Batterien unter
Beachtung der
korrekten Polarität
(siehe Markierung)
einlegen.
3. Batteriefachdeckel wieder einsetzen.
Batteriewechsel
Sobald das Batteriesymbol für die Basisstation oben
im Display erscheint, wechseln Sie bitte die
Batterien.
Sind die Batterien im Außensender zu schwach,
erscheint das Batteriesymbol in der Displayzeile der
Außentemperatur.
Hinweis:
Im Falle eines Batteriewechsels bei einer der Einheiten
müssen alle Einheiten gemäß Abschnitt
“Grundeinstellung“ neu eingestellt werden. Dies ist nötig,
da der Außensender bei Inbetriebnahme einen
Zufallssicherheitscode an die Wetterstation sendet, der
von dieser innerhalb der ersten 3 Minuten nach

5
Inbetriebnahme empfangen und gespeichert werden
muss.
GRUNDEINSTELLUNG
1. Legen Sie zuerst die Batterien in den Außensender
ein (siehe dazu “Einlegen und Ersetzen der
Batterien im Thermo-Hygro-Außensender”oben).
2. Legen Sie innerhalb von 2 Minuten nach Aktivierung
des Außensenders die Batterien in die Wetterstation
ein (siehe dazu “Einlegen und Ersetzen der
Batterien in der Wetterstation”oben). Sobald die
Batterien eingelegt sind, werden alle Segmente der
LCD-Anzeige kurz aufleuchten. Im Anschluss
werden die Raumtemperatur und -luftfeuchtigkeit
sowie die Zeit als 00:00 zur Anzeige kommen.
Werden diese Informationen nicht innerhalb von 60
Sekunden auf dem LCD-Bildschirm angezeigt, so
müssen alle Batterien für mindestens 60 Sekunden
entnommen und dann neu eingesetzt werden.
Kommen die Raumdaten wie gewünscht zur
Anzeige, so kann mit dem nächsten Schritt
fortgefahren werden.
3. Nachdem alle Batterien eingelegt sind, wird die
Wetterstation beginnen, Daten vom Außensender
zu empfangen. Es sollten nun die Temperatur- und
Luftfeuchtigkeitsdaten des Außenbereichs auf der
Wetterstation zur Anzeige kommen. Ist dies nicht
innerhalb von 2 Minuten der Fall, so müssen die
Batterien aus beiden Geräteeinheiten entnommen
werden und die Grundeinstellung ist ab Schritt 1
erneut durchzuführen.
4. Zur Sicherstellung einer guten 868 MHz-
Datenübertragung sollte die Entfernung zwischen
der Wetterstation und dem Außensender nicht mehr
als 100 m betragen (siehe Hinweise zu
“Platzierung”und “868 MHz-Empfang”).
Hinweis:
Stellen Sie im Falle eines Batteriewechsels bei den
Einheiten sicher, dass die Batterien nicht aus den
Kontakten springen. Warten Sie nach einer
Batterieentnahme mindestens 1 Minute mit dem
Wiedereinlegen der Batterien, da sonst Start- und
Übertragungsprobleme auftreten können.
5. Nachdem die Testphase für den Empfang der
Außenbereichsdaten beendet ist, beginnt das DCF-

6
Sendemastsymbol in der oberen linken Ecke des
LCD-Bildschirms zu blinken. Dies zeigt an, dass die
Uhr das DCF-Signal erkannt hat und versucht, es zu
empfangen. Wird das Zeitcodesignal empfangen,
bleibt die Anzeige des DCF-Symbols permanent
sichtbar und die Uhrzeit wird angezeigt.
FUNKGESTEUERTER ZEITEMPFANG
Die Zeitbasis für die funkgesteuerte Zeitanzeige ist eine
Cäsium-Atom-Funkuhr, die von der Physikalisch
Technischen Bundesanstalt in Braunschweig betrieben
wird und die über eine Abweichung von weniger als einer
Sekunde in einer Mio. Jahren verfügt. Diese Zeit wird
codiert und als DCF-77-Frequenzsignal (77,5 kHz) von
einem Sender in Mainflingen bei Frankfurt über einen
Sendebereich von etwa 1.500 km ausgestrahlt. Ihre
Wetterstation empfängt dieses Signal, wandelt es um und
zeigt Ihnen unabhängig von Sommer oder Winter stets die
exakte Zeit.
Die Empfangsqualität des Signals ist überwiegend von
den geografischen und baulichen Gegebenheiten
abhängig. Im Normalfall sollten in einem Radius von 1.500
km um Frankfurt keine Empfangsprobleme auftreten.
Der DCF-Signalempfang findet zweimal täglich um 2:00
und 3:00 Uhr morgens statt. Ist auch der Empfang um
3:00 Uhr nicht erfolgreich, so findet bis 6:00 Uhr früh oder
bis zum erfolgreichen Empfang jeweils zur vollen Stunde
ein weiterer Empfangsversuch statt. Bleibt auch der
Empfangsversuch um 6:00 Uhr erfolglos, so findet der
nächste Empfangsversuch erst wieder am nächsten
Morgen um 2:00 Uhr statt.
Blinkt das Symbol, wird aber keine Uhrzeit eingestellt oder
erscheint das DCF-Symbol gar nicht, so beachten Sie bitte
folgende Punkte:
Es wird empfohlen, einen Mindestabstand von 1,5 –
2 Metern zu eventuell störenden Geräten wie
Computerbildschirmen, Fernsehgeräten, usw.
einzuhalten.
In Stahlbetonbauten (Kellern, Hochhäusern, etc.) ist
das empfangene Signal zwangsläufig schwächer. In
Extremfällen wird empfohlen, das Gerät in
Fensternähe und/ oder mit der Vorder- oder
Rückseite in Richtung des DCF-77-Senders in
Frankfurt auszurichten.

7
+ -Taste (Plus)
MIN/MAX-Taste
SET-Taste
Nachts sind die atmosphärischen Störungen
gewöhnlich geringer und ein Empfang ist in den
meisten Fällen möglich. Ein einziger Empfang pro
Tag genügt, um die Genauigkeitsabweichung unter
1 Sekunde zu halten.

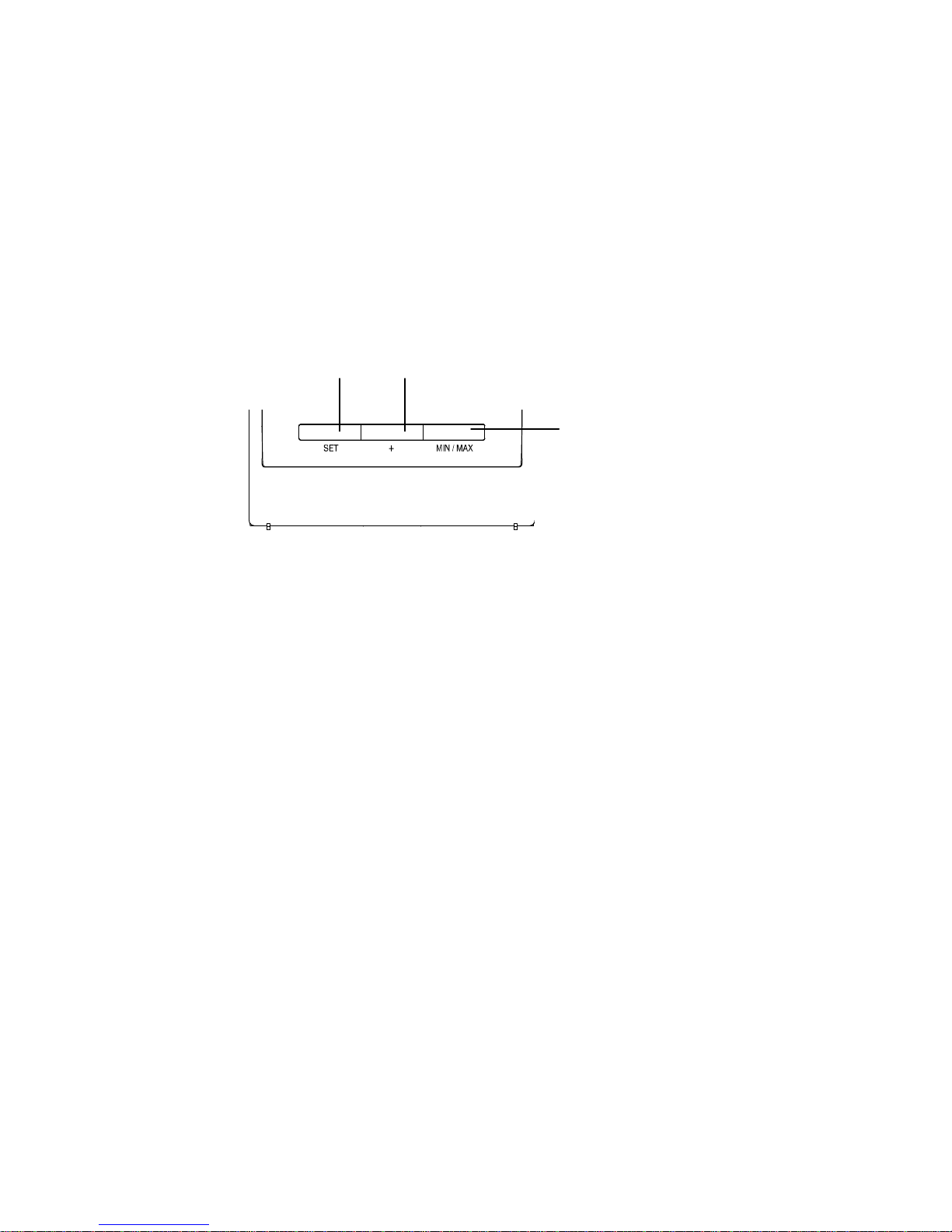

FUNKTIONSTASTEN:
Wetterstation:
Die Wetterstation verfügt über drei leicht bedienbare
Funktionstasten:
SET-Taste (Einstellung)
Taste drücken und halten zum Eintritt in die
manuellen Einstellmodi: Zeitzone, manuelle
Zeiteinstellung, Kalender, Zeitsignalempfang
EIN/AUS (ON/OFF).
+ -Taste (Plus)
Erhöhung, Änderung, Umschaltung der Werte im
manuellen Einstellmodus.
MIN/MAX-Taste
Taste kurz drücken zur Umschaltung zwischen
Raum- und Außen-MIN/MAX-Temperatur und
aktueller Temperatur.

8
Mondphasen-
symbol
Wetterten-
denzanzeige
Kalender
Relative
Raumluft-
feuchtigkeit
in RH%
Zeitempfangs-
symbol
(DCF-Zeit)
Raum-
temperatur
in ºC
Wetter-
vorhersage-
symbol
Empfangssymbol für
Außenbereichsdaten*
Außen-
temperatur
in ºC
Relative Außenluft-
feuchtigkeit in RH%
Zeit

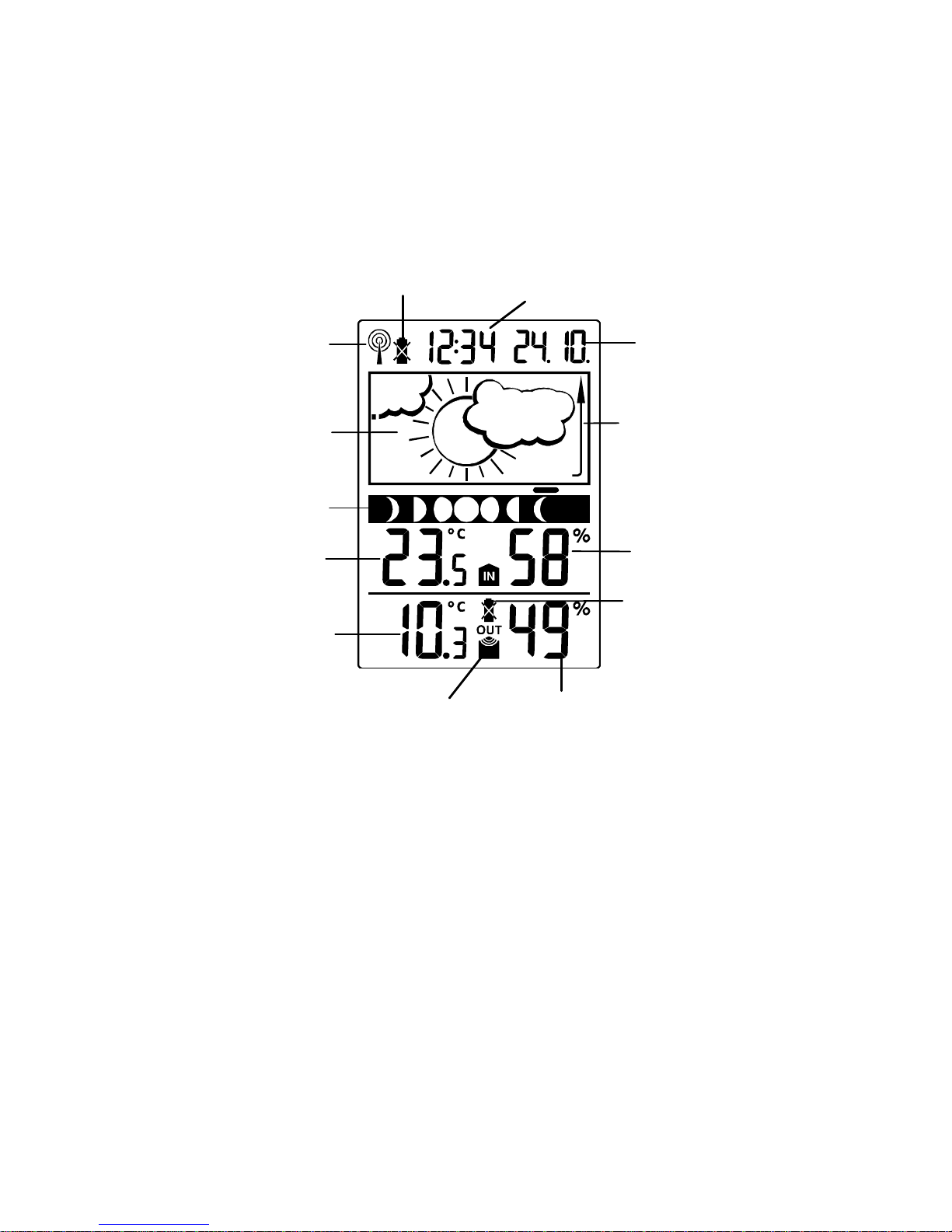

LCD-BILDSCHIRM
Der LCD-Bildschirm ist zur besseren Übersicht in fünf
Sektionen eingeteilt, die der Ausgabe der Informationen
für Zeit/Kalender, Wettervorhersage, Mondphase,
Innenraum- und Außenbereichsdaten dienen.
* Wird das Signal von der Wetterstation erfolgreich
empfangen, so ist das Symbol für die Außenbereichsdaten
sichtbar (nicht sichtbar bei erfolglosem Empfang). Dadurch
kann der Benutzer auch leicht erkennen, ob der letzte
Empfangsversuch erfolgreich (Symbol Ein) oder erfolglos
war (Symbol Aus).
MANUELLE EINSTELLUNGEN:
Die folgenden manuellen Einstellungen können durch
Drücken und Halten der SET-Taste geändert werden:
Zeitzonen-Einstellung
Manuelle Zeiteinstellung
Kalender-Einstellung
Einstellung von Zeitsignalempfang EIN/AUS
(ON/OFF).
Batterietiefstandsanzeige
(Wetterstation)
Batterietief-
standsanzeige
(Außensender)

9

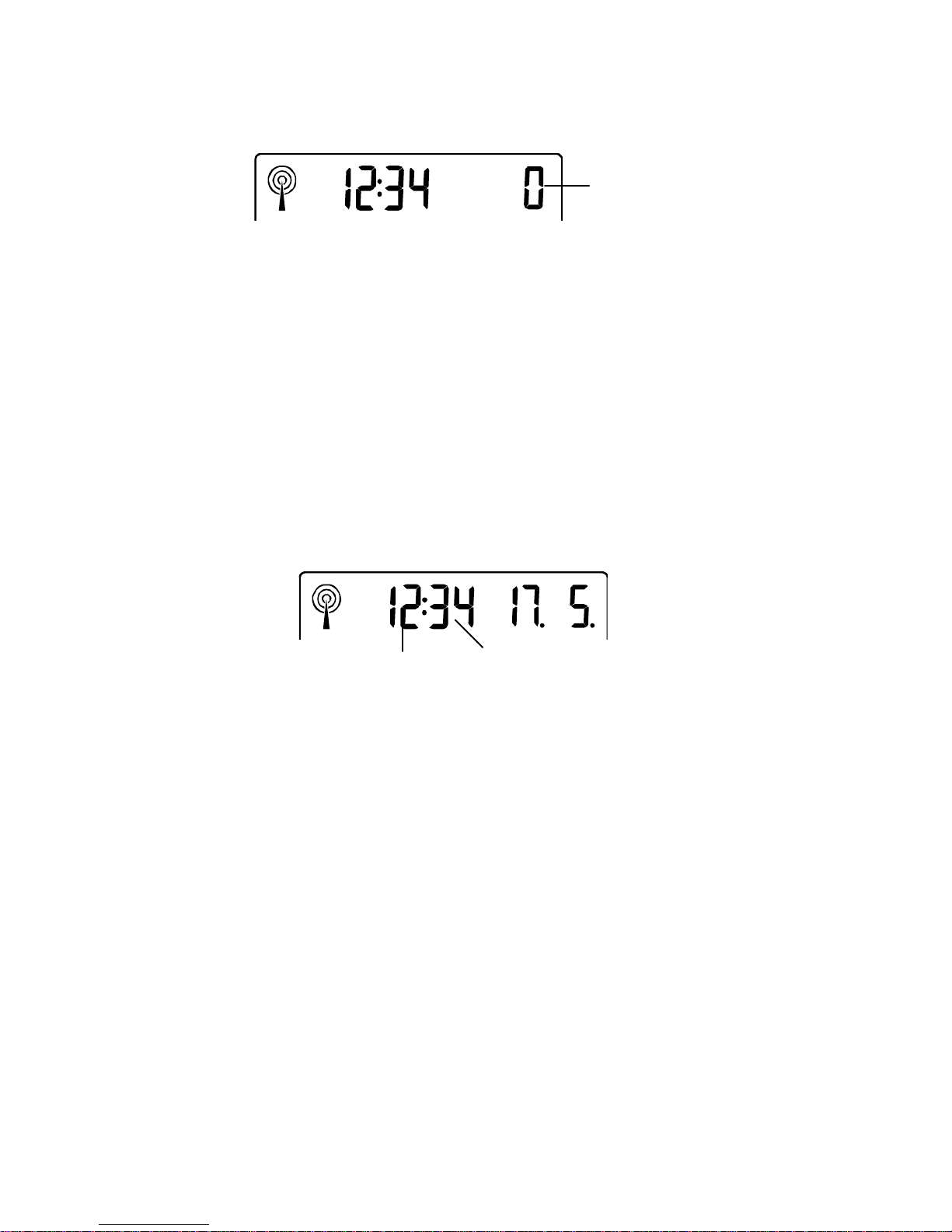

ZEITZONEN-EINSTELLUNG:
Die Voreinstellung der Zeitzone der Wetterstation ist “0”.
Einstellung einer anderen Zeitzone wie folgt:
1. Der Wert der aktuell eingestellten Zeitzone blinkt.
2. Stellen Sie die neue Zeitzone mithilfe der +-Taste
ein. Die Anzeige reicht von 0 bis -12 und zurück von
+12 bis 0 in fortlaufenden 1-Stunden-Intervallen.
3. Drücken Sie zur Bestätigung der Einstellung und
zum Eintritt in die Manuelle Zeiteinstellung die
SET-Taste.
MANUELLE ZEITEINSTELLUNG:
FalIs es der Wetterstation nicht möglich ist, das DCF-
Signal zu empfangen (Störungen, Signalreichweite, etc.),
so kann die Uhrzeit wie folgt auch manuell eingestellt
werden. Die Uhr läuft dann wie eine normale Quarzuhr.
1. Die Stundenstellen blinken.
2. Stellen Sie mit der +-Taste die Stunden ein.
3. Drücken Sie zur Einstellung der Minuten erneut die
SET-Taste. Die Minutenstellen blinken.
4. Stellen Sie mit der +-Taste die Minuten ein.
5. Drücken Sie zur Bestätigung der Einstellung und
zum Eintritt in die Kalender-Einstellung die SET-
Taste.
Hinweis:
Das Gerät wird trotz manueller Zeiteinstellung weiter
versuchen, das Zeitsignal zu empfangen. Ist der Empfang
erfolgreich, so wird die manuell eingestellte Zeit durch die
empfangene Zeitinformation überschrieben. Während der
Empfangsversuche blinkt das DCF-Sendemastsymbol. Bei
erfolglosen Empfangsversuchen bleibt das
Sendemastsymbol unsichtbar, die Versuche werden
jedoch weitergeführt.
blinkend
Stunden blinkend
Minuten blinkend

10
KALENDER-EINSTELLUNG:
Die Voreinstellung des Datums der Wetterstation ist der
1.1.2011. Sobald das funkgesteuerte Zeitsignal
empfangen wird, wird das Datum automatisch auf den
aktuellen Stand gebracht. Wird kein Signal empfangen,
kann das Datum auch manuell eingestellt werden.
1. Die Jahresstellen blinken.
2. Stellen Sie mit der +-Taste das Jahr ein (zwischen
2011 und 2039).
3. Drücken Sie zur Bestätigung der Einstellung und
zum Eintritt in die Monatseinstellung erneut die
SET -Taste. Die Monatsstellen blinken.
4. Stellen Sie mit der + -Taste den Monat ein.
5. Drücken Sie zur Bestätigung der Einstellung und
zum Eintritt in die Tagesdatumseinstellung erneut
die SET –Taste. Die Tagesdatumsstellen blinken.
6. Stellen Sie mit der +-Taste das Tagesdatum ein.
7. Drücken Sie zur Bestätigung aller
Datumseinstellungen und zum Eintritt in die
Einstellung des Signalempfangs die SET -Taste.
EINSTELLUNG DES ZEITSIGNALEMPFANGS
EIN/AUS (ON/OFF):
In Gegenden, in denen der Empfang des DCF-Zeitcodes
nicht möglich ist, kann die DCF-Zeitempfangsfunktion
abgeschaltet werden. Die Uhr arbeitet dann wie eine
normale Quarzuhr (Voreinstellung ist EIN).
1. Die Anzeige “ON” blinkt auf dem LCD-Bildschirm.
Jahr
Tagesdatum und Monat
blinkend

11
2. Drücken Sie zur Abschaltung der
Zeitcodeempfangsfunktion die +-Taste.
3. Drücken Sie zur Bestätigung der Einstellung und
zum Verlassen der Manuellen Einstellungen die
SET -Taste.
Hinweis:
Ist die Zeitempfangsfunktion manuell abgeschaltet
(AUS = OFF), so findet so lange kein
Empfangsversuch für das DCF-Zeitsignal statt, bis die
Empfangsfunktion wieder aktiviert wird (EIN = ON).
Das DCF-Zeitcodeempfangsymbol “ “ wird auf dem
LCD-Bildschirm nicht angezeigt.
VERLASSEN DES MANUELLEN EINSTELLMODUS
Um den Modus Manuelle Einstellungen zu verlassen, ist
während der Manuellen Einstellungen so lange zu warten,
bis automatische Abschaltung erfolgt. Der Modus kehrt
damit zur normalen Zeitanzeige zurück.
MONDPHASENSYMBOL
Das Mondsymbol auf der Wetterstation zeigt in
Abhängigkeit der Kalendereinstellungen während des
ganzen Jahres die entsprechenden Mondphasen in den
folgenden 8 Schritten. Ein Anzeigebalken über den
Mondsymbolen kennzeichnet die aktuelle Mondphase.
WETTERVORHERSAGE UND WETTERTENDENZ:
WETTERVORHERSAGESYMBOLE:
Die Wettervorhersagesymbole in der zweiten Sektion des
LCD-Bildschirms werden in einer der folgenden
Kombinationen angezeigt:
Neumond
Abnehm.
Mond
(3/4)
Zun.
Halb-
mond
Zun.
Drei-
viertel-
mond
Zunehm.
Mond
(1/4)
Abn.
Halb-
mond
Voll-
mond
Abn.
Drei-
viertel-
mond
Anzeigebalken (kennzeichnet aktuelle Mondphase)

12
Bei plötzlichen oder größeren Schwankungen des
Luftdrucks werden die Anzeigesymbole aktualisiert, um die
Wetterveränderung anzuzeigen. Ändern sich die
Anzeigesymbole nicht, dann hat sich entweder der
Luftdruck nicht geändert oder die Änderung ist so langsam
eingetreten, dass sie von der Wetterstation nicht registriert
werden konnte. Wenn die Anzeigesymbole Sonne oder
Regen anzeigen, verändert sich die Anzeige auch dann
nicht, wenn sich das Wetter bessert (Anzeige Sonnig) oder
verschlechtert (Anzeige Regnerisch), da die
Anzeigesymbole bereits die beiden Extremsituationen
darstellen.
Die Anzeigesymbole zeigen eine Wetterbesserung oder -
verschlechterung an, was aber nicht unbedingt, wie durch
die Symbole angegeben, Sonne oder Regen bedeutet. Ist
z. B. das aktuelle Wetter wolkig und es wird Regen
angezeigt, deutet dies nicht auf eine Fehlfunktion des
Gerätes hin, sondern gibt an, dass der Luftdruck gesunken
und eine Wetterverschlechterung zu erwarten ist, wobei es
sich aber nicht unbedingt um Regen handeln muss.
Hinweis:
Nach der Grundeinstellung sollten die Wettervorhersagen
für die ersten 12 - 24 Stunden nicht beachtet werden, da
die Station erst über diesen Zeitraum auf konstanter Höhe
über dem Meeresspiegel Luftdruckdaten sammeln muss,
um eine genauere Vorhersage treffen zu können.
Wie bei jeder Wettervorhersage kann auch bei dieser
Wetterstation keine absolute Genauigkeit garantiert
werden. In Abhängigkeit von den unterschiedlichen
Einsatzorten, für die das Gerät entwickelt wurde, ist mit
einer Vorhersagegenauigkeit von etwa 75% zu rechnen.
So wird das Gerät in Gegenden mit häufig plötzlich
wechselnden Wetterlagen (z.B. von sonnig zu regnerisch)
genauer arbeiten als in Gegenden mit geringen und
seltenen Wetteränderungen (z.B. meist sonnig).
Sonnig
Bewölkt mit sonnigen
Abschnitten
Regnerisch
PM
PM

13
Relative
Raumluft-
feuchtigkeit
in RH%
Raum-
temperatur
in ºC
Wird die Wetterstation von einem Ort an einen anderen
verlegt, der bedeutend höher oder tiefer liegt als der
ursprüngliche Standort (zum Beispiel vom Erdgeschoss in
die oberen Stockwerke eines Hauses), so sollten die
während der ersten 12 - 24 Stunden angezeigten Werte
ignoriert werden. Dadurch wird gewährleistet, dass die
Wetterstation die Verlegung nicht als Änderung des
Luftdrucks wahrnimmt, wenn es sich in Wirklichkeit nur um
eine Änderung der Höhe des Standorts handelt.
WETTERTENDENZANZEIGE
Die Wettertendenzanzeigen in Pfeilform (diese befinden
sich links und rechts neben den Wettersymbolen) arbeiten
im Zusammenhang mit den Wettervorhersagesymbolen.
Zeigt ein Pfeil nach oben, bedeutet dies einen
Luftdruckanstieg und somit eine zu erwartende
Wetterbesserung. Zeigt ein Pfeil nach unten, sinkt der
Luftdruck und eine Wetterverschlechterung ist zu
erwarten.
Zieht man dies in Betracht, kann man ersehen, wie sich
das Wetter verändert hat und welche Veränderungen zu
erwarten sind. Zeigt die Tendenzanzeige z. B. nach unten
bei gleichzeitiger Anzeige der Symbole von Sonne und
Wolken (Wolkig mit sonnigen Abschnitten), dann fand die
letzte registrierte Wetteränderung während einer sonnigen
Periode statt (nur das Symbol Sonnig). Da die
Tendenzanzeige nach unten zeigt, folgt daraus für die
nächste Wetteränderung das Symbol Wolken mit Regen.
Hinweis:
Hat die Wettertendenzanzeige eine erste
Luftdruckänderung registriert, dann bleibt sie ständig auf
dem LCD-Bildschirm sichtbar.
RAUMTEMPERATUR-/
RAUMLUFTFEUCHTIGKEITSDATEN
Die Raumtemperatur- und Raumluftfeuchtigkeitsdaten
werden automatisch aktualisiert und in der vierten Sektion
des LCD-Bildschirms angezeigt.

14
Empfangssymbol für
Außenbereichsdaten
Außen-
temperatur
in ºC
Relative Außenluft-
feuchtigkeit
in RH%
AUSSENTEMPERATUR-/
AUSSENLUFTFEUCHTIGKEITSDATEN
Die unterste Sektion des LCD-Bildschirms zeigt die
Außentemperatur und Außenluftfeuchtigkeit sowie das
Empfangssymbol für die Außenbereichsdaten.
UMSCHALTUNG UND RÜCKSTELLUNG DER
GESPEICHERTEN MIN/MAX-DATEN
ANSICHT DER MIN/MAX-DATEN
Drücken Sie zur Ansicht der gespeicherten MIN/MAX-
Raumtemperaturen und MIN/MAX-Außentemperaturen
nacheinander jeweils die MIN/MAX -Taste.
RÜCKSTELLUNG DER MIN/MAX-DATEN
Drücken und halten Sie zur Rückstellung aller Raum-
und Außentemperaturen auf die aktuellen
Temperaturen für drei Sekunden die MIN/MAX -Taste.
HINWEIS ZU DEN THERMO-HYGRO-
AUSSENSENDERN:
Der Sendebereich der Thermo-Hygro-Außensender kann
durch die Umgebungstemperatur beeinflusst werden. Bei
kalten Temperaturen kann sich die Sendeentfernung
vermindern. Ebenso ist eine Verminderung der
Batterieleistung möglich. Beachten Sie dies bitte bei der
Platzierung der Außensender.
868 MHz-EMPFANGSTEST:
Werden die Außentemperatur- und
Außenluftfeuchtigkeitsdaten nicht innerhalb von 3
Minuten nach der Grundeinstellung empfangen und
angezeigt (oder zeigt die Außenbereichsanzeige der
Wetterstation im normalen Betriebsmodus nur “- -. -”),
so überprüfen Sie bitte folgende Punkte:
Batterietiefstands-
anzeige
(Außensender)

15
1. Der Abstand von Wetterstation und Außensender zu
Störquellen wie z.B. Computermonitoren oder
Fernsehgeräten sollte mindestens 2 Meter betragen.
2. Vermeiden Sie, den/die Thermo-Hygro-
Außensender direkt an oder in die Nähe von
metallischen Fensterrahmen zu platzieren.
3. Die Benutzung anderer, auf derselben Frequenz
(868 MHz) arbeitender Geräte wie z.B. Kopfhörer
oder Lautsprecher kann die korrekte
Signalübertragung verhindern. Störungen des
Empfangs können auch von Nachbarn verursacht
werden, die auf derselben Frequenz (868 MHz)
arbeitende Geräte betreiben.
Hinweis:
Erfolgt eine korrekte Übertragung des 868 MHz-Signals,
so sollten die Batteriefächer von Wetterstation und
Außensendern nicht mehr geöffnet werden. Es könnten
sich dadurch die Batterien aus den Kontakten lösen und
damit eine unerwünschte Rückstellung herbeiführen.
Sollte dies trotzdem versehentlich vorkommen, so müssen
zur Vermeidung von Übertragungsproblemen alle
Einheiten neu eingestellt werden (siehe
“Grundeinstellung“ oben).
Die maximale Sendeentfernung vom Thermo-Hygro-
Außensender zur Wetterstation beträgt im freien Feld etwa
100 Meter. Dies ist jedoch von den
Umgebungsbedingungen und deren Einflüssen abhängig.
Ist trotz Beachtung dieser Faktoren kein Empfang möglich,
so müssen alle Einheiten neu eingestellt werden (siehe
“Grundeinstellung“ oben).
PLATZIERUNG DER WETTERSTATION:
Die Wetterstation bietet die Option von Tischaufstellung
oder Wandmontage. Bitte stellen Sie vor der
Wandmontage sicher, dass die Außenbereichsdaten an
der gewünschten Montagestelle korrekt empfangen
werden können.
Wandmontage wie folgt:
1. Schraube (nicht im Lieferumfang) an
der gewünschten Stelle in die Wand
drehen. Dabei den Schraubenkopf
etwa 5 mm von der Wand abstehen
lassen.

16
2. Wetterstation mit der Aufhängeöse
an der Rückseite an der Schraube
einhängen. Nach unten ziehen und
darauf achten, dass die
Wetterstation sicher an der
Schraube einrastet.
Freie Aufstellung:
Mithilfe seines abnehmbaren Aufstellers
kann die Wetterstation auf jeder beliebigen
ebenen Fläche aufgestellt werden.
PLATZIERUNG DES THERMO-HYGRO-
AUSSENSENDERS
Montage bitte an einem geschützten Ort zur
Vermeidung von Beeinflussung durch
Regen oder direkte Sonneneinstrahlung.
Der Thermo-Hygro-Außensender kann
mithilfe des Montagehalters, der als
Tischständer oder Wandhalter benützt
werden kann, auf eine ebene Fläche
gestellt oder an eine Wand montiert
werden.
Wandmontage wie folgt:
1. Befestigen Sie mithilfe der Schrauben
und Plastikdübel den Wandhalter an der
gewünschten Wandstelle.
2. Stecken Sie den Außensender auf den
Wandhalter.
Hinweis:
Platzieren Sie vor der endgültigen Montage des
Wandhalters alle Geräteeinheiten an die gewünschten
Montagestellen, um zu prüfen, ob die Außensenderdaten
korrekt empfangen werden. Werden die Signale nicht
empfangen, so verschieben Sie die Einheiten geringfügig,
da dies meist bereits zu einem guten Signalempfang führt.
PFLEGE UND WARTUNG
Reinigen Sie das Gerät und den Sender mit einem
weichen, leicht feuchten Tuch. Keine Scheuer- oder

17
Lösungsmittel verwenden! Vor Feuchtigkeit
schützen.
Entfernen Sie die Batterien, wenn Sie das Gerät
längere Zeit nicht verwenden.
STÖRUNGEN
Problem
Fehlerbeseitigung
Keine Anzeige
auf der
Basisstation
Batterien polrichtig einlegen
Batterien wechseln
Kein
Senderempfang
Anzeige „---“
Batterien des Außensenders
prüfen (keine Akkus
verwenden!)
Neuinbetriebnahme von
Sender und Basisgerät gemäß
Anleitung
Anderen Aufstellort für Sender
und/oder Basisgerät wählen
Abstand zwischen Sender und
Basisgerät verringern
Beseitigen der Störquellen
Kein DCF
Empfang
Einstellung DCF Empfang auf
„ON“
Anderen Aufstellort für
Basisgerät wählen
Uhrzeit manuell einstellen
Empfangsversuch in der
Nacht abwarten
Unkorrekte
Anzeige
Batterien wechseln
ENTSORGUNG
Dieses Produkt wurde unter Verwendung hochwertiger
Materialen und Bestandteile hergestellt, die recycelt und
wiederverwendet werden können.
Batterien und Akkus dürfen keinesfalls in
den Hausmüll!
Als Verbraucher sind Sie gesetzlich
verpflichtet, gebrauchte Batterien und
Akkus zur umweltgerechten Entsorgung
beim Handel oder entsprechenden Sammelstellen gemäß
nationaler oder lokaler Bestimmungen abzugeben.
Die Bezeichnungen für enthaltene Schwermetalle sind:

18
Cd=Cadmium, Hg=Quecksilber, Pb=Blei
Dieses Gerät ist entsprechend der EU-
Richtlinie über die Entsorgung von Elektro-
und Elektronik-Altgeräten (WEEE)
gekennzeichnet.
Dieses Produkt darf nicht mit dem Hausmüll
entsorgt werden. Der Nutzer ist verpflichtet,
das Altgerät zur umweltgerechten
Entsorgung bei einer ausgewiesenen Annahmestelle für
die Entsorgung von Elektro- und Elektronikgeräten
abzugeben.
TECHNISCHE DATEN:
Temperaturmessbereiche:
Innenraum : -9,9ºC bis +59,9ºC mit 0,1°C Auflösung
(Anzeige “OF.L” außerhalb dieses
Bereichs)
Außenbereich : -39,9ºC bis +59,9ºC mit 0,1°C Auflösung
(Anzeige “OF.L” außerhalb dieses
Bereichs)
Raumluftfeuchtigkeitsbereich :
20% bis 95% mit 1% Auflösung (Anzeige “- -“ bei
Temperatur OL.F; Anzeige “19%“ bei < 20% und “96%”
bei > 95%)
Außenluftfeuchtigkeitsbereich :
1% bis 99% mit 1% Auflösung (Anzeige “- -“ bei
Temperatur OF.L; Anzeige 1% bei < 1% und 99% bei >
99%)
Datenprüfintervalle:
Raumtemperatur : alle 16 Sekunden
Raumluftfeuchtigkeit : alle 64 Sekunden
Außenbereichsdaten : alle 4 Sekunden
Sendebereich : bis zu 100 m (Freiland)
Übertragungsfrequenz: 868 MHz
Maximale Sendeleistung: < 25mW
Stromversorgung (Alkali-Batterien empfohlen):
Wetterstation : 2 x 1,5 V-Batterie Typ AA
Thermo-Hygro-Außensender : 2 x 1,5 V-Batterie Typ
Abmessungen (L x B x H):
Wetterstation : 100mm x 23,3mm x 159mm
Thermo-Hygro-Außensender: 36mm x 16mm x 102,6mm
Diese Anleitung oder Auszüge daraus dürfen nur mit
Zustimmung von TFA Dostmann

19
veröffentlicht werden. Die technischen Daten entsprechen
dem Stand bei Drucklegung
und können ohne vorherige Benachrichtigung geändert
werden.
Die neuesten technischen Daten und Informationen zu
Ihrem Produkt finden Sie unter Eingabe der Artikel-
Nummer auf unserer Homepage.
EU-Konformitätserklärung
Hiermit erklärt TFA Dostmann, dass der Funkanlagentyp
35.1111 der Richtlinie 2014/53/EU entspricht. Der
vollständige Text der EU-Konformitätserklärung ist unter
der folgenden Internetadresse verfügbar:
www.tfa-dostmann.de
E-Mail: i[email protected]
TFA Dostmann GmbH & Co.KG, Zum Ottersberg 12, D-
97877 Wertheim, Deutschland
11/16
