THERMOBILE ITA 30-US User manual

2 40.020.945 - rev. 04 - 2011 ITA/ITAS-US
/i
- 1 - - 2 -
- 3 -
- 4 - - 5 -
Fabr.year 0000 Serial nr: 00.0000
Made by THERMOBILE Ind. B.V. Breda, Holland
Prod.code 00.000.000
Capacity bruto 000,000 BTU
Capacity netto 000,000 BTU
Airflow 0,000 CFM
Pump pressure 000 psi
Outlet temp. by 68° F
Fuel No.1 or No.2 diesel
kerosene or fuel oil
Fuel consumption 0,00 Gallon/hr
El.con 120V/60Hz/9 Amp.
000° - 000° F
A
B
C
D
E
F
G
H
I
J
K
A
DCBA G IH JL
M
KFE
VWX STU PQR NO
A
B
C
Max. 45
1000 mm
O
A
B

ITA/ITAS-US 40.020.945 - rev. 04 - 2011 3
/i
/i
/i
- 6 -
0.31 in
0.18 in
A
C
ITA 75
B
12345678
D
0.31 in
0.18 in
C
A
ITA 30
B
0.31 in
0.18 in
C
A
ITA 45
12345678
B
Nr. ITA 30-US, ITAS 30-US ITA 45-US, ITAS 45-US ITA 75-US, ITAS 75-US
A 0.16 in 0.16 in 0.16 in
B 0.8 ± 0.2 mm 2-3 4
C 0.08 in 0.08 in 0.08 in
D - 0.28 in 0.43 in

4 40.020.945 - rev. 04 - 2011 ITA/ITAS-US
- 7 -
AB C E
FGH
D

ITA/ITAS-US 40.020.945 - rev. 04 - 2011 5
English ...........................................6
Français .......................................17
Español ........................................30

6 40.020.945 - rev. 04 - 2011 ITA/ITAS-US
English
English
Contents
Safety instructions .......................................7
Introduction..................................................9
Getting started .............................................9
Operation...................................................10
Maintenance .............................................. 11
Troubleshooting .........................................13
Spare parts ................................................15
Technical information.................................15
Installation of accessories..........................15
Standards and guidelines ..........................15
Preface
This manual describes the use of the heaters
as mentioned on the cover. The information
in this manual is important for the correct and
safe use of the heater.
Identification of the product (fig. 1)
The identification plate is attached to the side
of the heater. The identification plate shows
the following data:
A Production code
B Bruto capacity
C Netto capacity
D Pump pressure
EAirflow
F Electrical connection
G Fuel consumption
H Type of fuel
I Air temperature at 65°F
J Serial number
K Year of manufacture
Service and technical support
For information about the heater, please
contact your dealer or the manufacturer.
Make sure you have the type and serial
number of the heater.
Guarantee and liability
For the Guarantee and Liability see the terms
and conditions.
Environment
Note
The heater is made of various metals
and synthetic materials. The heater
also contains electronic parts, which
must be treated as electronic waste.
Please contact your dealer for further
information.

ITA/ITAS-US 40.020.945 - rev. 04 - 2011 7
English
1 SAFETY INSTRUCTIONS
1.1 Pictograms in this manual
1.2 Pictograms on the heater (fig. 2)
A Pump pressure
1.3 Use in conformity with destination
The heater is designed for use on
construction sites, in poultry houses,
workshops, storage rooms, warehouses,
greenhouses and polyurethane tunnels and
to dry agricultural products and bulbs.
1.4 Use this product for the purpose it
was intended for
The convector heater was designed for use
indoors and outdoors. The heater can be
used for the heating of tents, building sites,
showrooms, sports halls, storage sheds,
workshops, round-the-clock projects,
warehouses, greenhouses, polytunnels,
spray arrangements, and for the drying of
agricultural produce and bulbs.
1.5 General instructions
Caution
A caution shows a danger that can
cause damage to the equipment.
Warning
A warning shows a hazard that can
cause death or serious injury.
Warning
When working on the heater for
maintenance or repair works always
disconnect the electric power!
Hot
Some surfaces are hot! Wait until
these parts are cooled down
sufficiently before maintenance is
carried out.
Suggestions and advice for
conducting the relevant tasks or
activities more easily.
Caution
If the heater will be installed indoors,
make sure that there is proper
ventilation in the room. Make sure
the flue gas can only flow to an
outside source separate from the
room.
Warning
• For all service and adjustments
contact qualified, competent and
authorized persons.
• Make sure to always follow the
local standards and guidelines as
well as the local requirements.
• Make sure to read this manual
carefully before using the
convector heater.
• Keep this document near the
convector heater.
• Follow the procedures described.
• Do not lean on the convector
heater.
• Do not tamper with the heater.
Adjustments may only be made
by specially trained personnel.
• Do not operate the unit near
combustibles.
• Keep at least 7 ft away from the
exhaust opening of the convector
heater.
• Make sure there is sufficient air
for proper combustion.
• Make sure there is no highly
flammable material near the
convector heater.

8 40.020.945 - rev. 04 - 2011 ITA/ITAS-US
English
1.6 Additional safety
• The maximum static pressure in the duct
system is 10.44 lb/ft2.
• The maximum air temperature of the
ducts is 220 °F.
Warning
• Make sure that the convector
heater has cooled off sufficiently
and that the plug has been
removed from the socket before
carrying out any repair or
maintenance work.
Warning
• Connect the heater only to a
1-phase 120 V / 60 Hz power
supply.
• Replace fuses only with identical
spares.
• The heater must be grounded.
Warning
• Use only No.1 fuel, No.2 fuel or
Diesel.
• Do not use gasoline or crankcase
oils.
• Place the separate fuel tank at
least 7 ft from the heater.
• Do not fill the tank while the
heater operates.
• When the static pressure is not
within the limitation of the heater,
this can cause damage to the fan
motor or heat exchanger.

ITA/ITAS-US 40.020.945 - rev. 04 - 2011 9
English
2 INTRODUCTION
2.1 Purpose
The heaters are indirectly fired heaters with
photocell control and connections for a room
thermostat and flue with raincover.
The heaters are tested at sea level and at a
temperature of 68 °F.
2.2 Working principle
An electric motor drives a fan and fuel pump.
The pump draws the fuel from the tank to a
magnetic valve. The fan blows air into and
around the combustion chamber.
The magnetic valve opens 12 seconds after
switching on the heater and the fuel flows into
the nozzle.
A spark between the electrodes ignites the
atomised fuel and starts a flame. The light
from the flame activates a photocell. After the
safety time the ignition switches off. The
magnetic valve closes when you switch off
the heater, or as a result of a fault, the flame
stops.
The fan runs until a thermostat switches the
fan off: the cooling cycle is complete.
2.3 Main components (fig. 3)
A Fuel tank filter
BGrill
CFan
D Electric motor
E Magnetic valve
F Electrode (2x)
G Burner head
H Air slide valve
I Photocell
J After cooling safety thermostat
K Combustion chamber/heat exchanger
L Flue connection
M Maximum thermostat
N Fuel tank (not for ITAS series)
O Drain plug
POn/Offswitch
Q Reset button
R Identification plate
S Air inlet burner (only for ITA 45, ITAS 45)
T Fuel pump
U Connector for room thermostat
V Cable with plug
W Fuel filter
X Push bar frame
2.4 Accessories
• Flue with raincover
• Room thermostat
• Single outlet with duct
• Manifold with duct
• Wheels with tyres (only for ITA 45 and
ITA 75).
3 GETTING STARTED
3.1 Remove packaging
1. Remove the packaging from the heater.
2. Attach the handle and the bumper to the
heater (only for ITA 75).
3.2 Installation
1. Make sure that the heater is placed
horizontally.
2. Fill the tank with fuel.
3. Make sure there is sufficient distance
between the wall and the air inlet.
Minimum distance is 4 ft.
4. Make sure that the heated air can flow
without obstruction. Minimum distance
from outlet to an obstacle is 7 ft.
Caution
Use only No. 1 fuel, No. 2 fuel or
Diesel.
Caution
• Be careful when you fill the tank.
Remove any spilled oil from the
heater and the ground.
• Gas oil tends to thicken at low
temperatures. This can block the
filters. Add a maximum of 15%
paraffin to the fuel at
temperatures below -20 °F, or
keep the fuel frost-proof, or use
tank heating (optional).

10 40.020.945 - rev. 04 - 2011 ITA/ITAS-US
English
5. Check the ventilation surface area: for
each 3500 BTU a surface of 270 ft2is
needed.
6. Check the connection of the room
thermostat.
Do not remove the cap when you do not
use a room thermostat.
Remove the cap to connect a room
thermostat.
7. Install the flue (4 ft and a raincover).
8. Make sure the On/Off switch is in the
0 position.
9. Check the supply voltage: see the
identification plate.
10. Put the plug in the socket.
11. Press the reset switch.
3.3 Power up
1. Press the On/Off switch to switch on the
heater.
2. Set the room thermostat.
The heater supplies warm air after
approximately 10 seconds.
4 OPERATION
4.1 During operation
4.2 Power down
1. Switch off the heater.
The magnet valve closes and stops the
fuel supply.
2. Disconnect the electric power.
Caution
Do not switch on the heater when the
tank is empty!
Caution
The fuel system de-aerates through
the nozzle. Close down may occur
several times when starting with an
empty filter. To rectify: press the reset
switch.
Hot
Do not touch the flue with rain cover,
nor the air outlet! The flue with rain
cover and the air outlet become hot
during operation!
Caution
After you switch off the heater, the
fan still rotates. The fan cools the
heater to avoid damage caused by
overheating. The fan stops
automatically.
Do not remove the plug from the
socket until the heater fully stops!

ITA/ITAS-US 40.020.945 - rev. 04 - 2011 11
English
5 MAINTENANCE
5.1 Maintenance table
After each winter season, record the
maintenance in the table at the back of this
book.
/i
5.2 General
If the heater is not used for a long period:
1. Empty the tank, rinse the tank with
paraffin.
2. Fill the tank with diesel oil, to prevent
corrosion in the tank.
3. Let the heater burn for 3 minutes. This
protects the pump against corrosion.
4. Keep the burner head free from dust and
sediment.
A dirty burner head causes bad
combustion that makes soot and carbon
and damage to the burner chamber.
5.3 Adjustment air inlet and
electrodes (fig. 6)
A Distance nozzle-swivel disc
B Opening air inlet
C Distance nozzle-electrode
D Distance swivel disc-cone

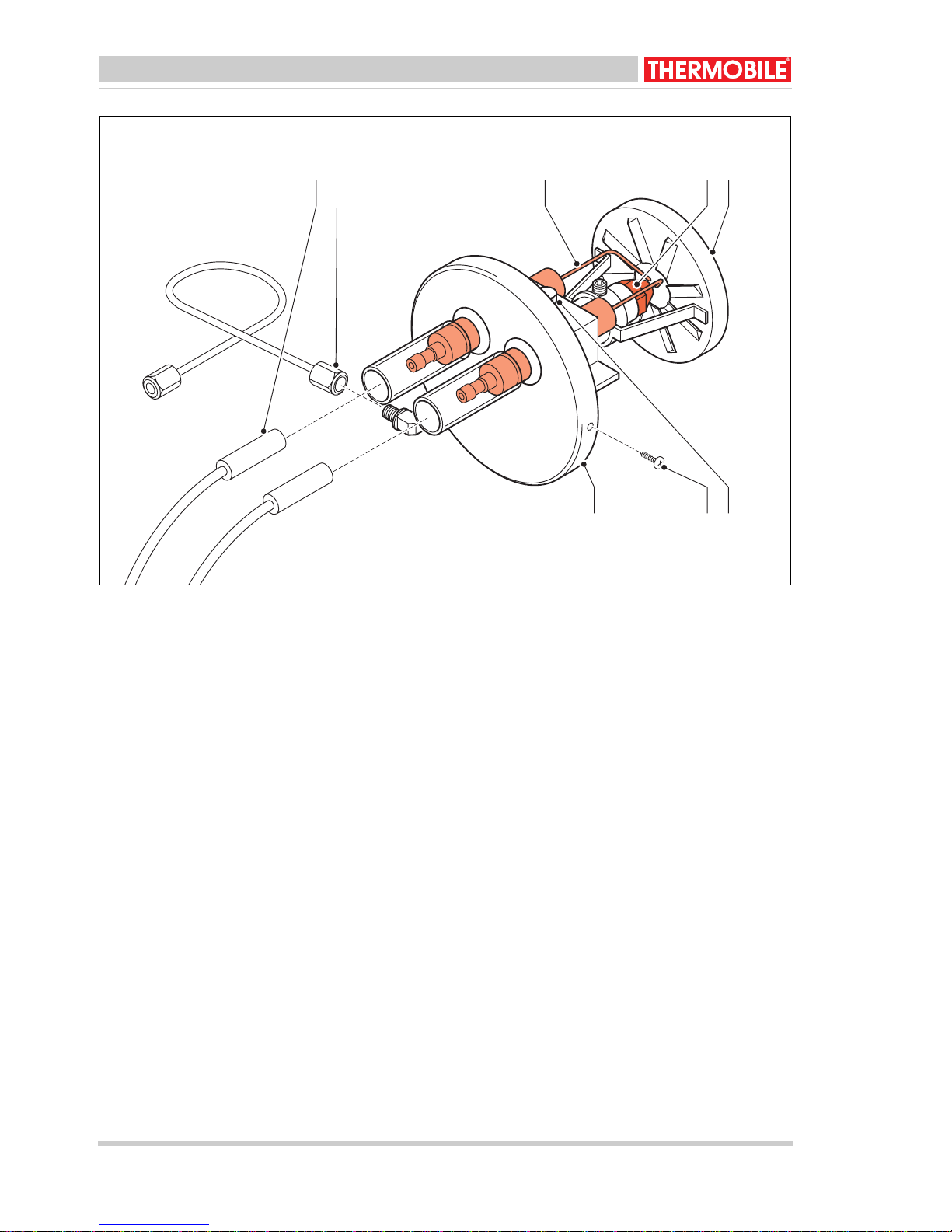

5.4 Electrodes (fig. 7)
Check the electrodes:
1. Remove the cover of the heater.
2. Remove the oil pipe (B).
3. Loosen the electrode cables (A).
Warning
For all service and adjustments
contact qualified, competent and
authorized persons.
Description Period
Yearly Biennial
Empty the tank and rinse the tank with paraffin. X
Clean the filter in the filter cap of the tank. X
Check the photocell for damage. Make sure the photocell is free from
dust and sediment.
X
Check the adjustment of the electrodes. X
Replace the fuel filter. X
Check the nozzle. X
Clean the heat exchanger. X
Hot
Do not touch the flue with raincover
and air outlet! Wait until the flue with
raincover and the air are cooled
down before maintenance.
Warning
Disconnect the electric power during
maintenance.

12 40.020.945 - rev. 04 - 2011 ITA/ITAS-US
English
4. Remove the screws (G).
5. Remove the burner head.
6. Clean and re-adjust the electrodes (C).
The electrodes must be free of dirt,
grease, fuel etc.
If the points of the electrodes are burned
too much and adjustment is impossible:
replace the electrodes.
7. Loosen the screw (F).
8. Re-adjust the electrodes.
Install the burner head in the reverse order.
Replace the electrodes:
1. Do the points 1 to 7 of “Check the
electrodes”.
2. Replace the electrodes.
3. Adjust the electrodes.
Install the burner head in the reverse order.
5.5 Nozzle (fig. 7)
Check the nozzle:
1. Remove the cover of the heater.
2. Remove the oil pipe (B).
3. Loosen the electrode cables (A).
4. Remove the screws (G).
5. Remove the burner head (H).
6. Check the nozzle (D).
If the nozzle is black, because of soot or
coke: replace the nozzle.
Install the burner head in the reverse order.
Replace the nozzle:
1. Do the points 1 to 6 of “Check the
nozzle”.
2. Remove the electrodes (C).
3. Remove the swivel disc (E).
4. Remove the nozzle (D).
5. Replace the nozzle: use the correct type!
6. Install the swivel disc.
7. Readjust the electrodes, see fig. 6.
Install the burner head in the reverse order.
5.6 Photocell (fig. 5)
Check the photocell:
1. Remove the cover of the heater.
2. Remove the photocell out of the holder
pipe (A).
3. Clean the photocell if the glass is
black (B).
If the glass is cracked: the photocell must
be replaced by the dealer.
Install the photocell in the reverse order.
Warning
Do not touch the filter of the nozzle.
This will damage the nozzle.

ITA/ITAS-US 40.020.945 - rev. 04 - 2011 13
English
6 TROUBLESHOOTING
6.1 Table troubleshooting
/i
Before you trouble shoot, make sure
that the electricity is connected and
the fuel tank is full.
Warning
For all service and adjustments
contact qualified, competent and
authorized persons.
Warning
Disconnect the electric power during
repair!
Fault Cause Solution Action
The heater does not
start.
1 No cap is present on the
thermostat connection.
Fit the cap. User
2 The thermostat setting
is incorrect.
Correct the adjustment. User
3 The burner relay has a
fault.
Replace the burner relay. Dealer
4 The fan rotates irregu-
larly or is blocked.
Check the fuel pump.
Check the motor.
User
5 The fuel pump is
blocked.
Replace the fuel pump. Dealer
The heater stops
burning. The reset
button is lit.
6 The fuel system has air
present when starting.
Press reset switch. Repeat
the start procedure if neces-
sary.
User
7 The fuel filter is blocked. Clean or replace the filter. User
8 The air inlet of the
burner has an incorrect
adjustment.
Adjust the air inlet, see fig. 6 Dealer
9 The magnetic valve
does not open.
Check the electrical connec-
tion. A “click” should be
heard when you press the
switch to “O” and “I”.
User
Clean or replace the mag-
netic valve.
Dealer
10 The pump pressure is
not correct.
Adjust the pump pressure
with a manometer.
Dealer
11 The pump coupling is
defective.
Replace the pump coupling. Dealer

14 40.020.945 - rev. 04 - 2011 ITA/ITAS-US
English
The heater stops
burning. The reset
button is lit.
12 The suction line or main
filter has an air leak.
Check and replace if neces-
sary.
User
13 The protection grill for
the air intake is dirty or
blocked.
Clean the grill. User
14 The fresh air supply is
not sufficient.
Open a door or a window. User
15 The photocell dirty. Clean the photocell, see
fig. 5.
User
16 The heat exchanger is
blocked.
Clean the heat exchanger. User
17 The overheating ther-
mostat is activated or
defective.
Trace cause. Reset, or if
necessary replace the ther-
mostat.
See faults 1 and 9.
User
The heater produces
smoke.
18 The nozzle is blocked or
worn.
Replace the nozzle. User
19 The suction line or main
filter has an air leak.
Check and replace if neces-
sary.
See faults 8, 10, 13 and 14.
User
The heater produces
white smoke.
20 The fuel system has air. See fault 6. User
The heater uses too
much fuel.
21 The nozzle is too big or
the wrong type is used.
Replace the nozzle with the
correct one.
User
Check the fuel pipes. User
See faults 10 and 18.
Heater cannot be
switched off.
22 The magnetic valve
does not close.
Remove the fuel line from
the filter to extinguish the
flame.
User
Clean or replace the mag-
netic valve.
Dealer
The cooling thermo-
stat does not switch
on/off.
23 The automatic cooling
does not work.
Remove the fuel line from
the filter: the flame will extin-
guish.
Dealer
The automatic cooling
does not work / does
not stop.
24 The after cooling ther-
mostat does not switch
on/off.
Cooling is required for 4
minutes. Remove the plug
from the socket.
Dealer
Fault Cause Solution Action

ITA/ITAS-US 40.020.945 - rev. 04 - 2011 15
English
Record the maintenance details in table A in
the appendix at the back of this book.
7 SPARE PARTS
For operation we advise you to have spare
parts in store. See table B in the appendix.
8 TECHNICAL INFORMATION
• For the technical specifications, see table
B in the appendix at the back of this
book.
9 INSTALLATION OF ACCESSORIES
9.1 Flue with rain cover (fig. 4)
The heater is provided with a flue connection.
1. Fit a flue (B) to the flue connection (C).
2. Fit a raincover (A) to the end of the flue.
9.2 Outlet hose
An outlet hose can be fitted to the outlet of
the heater, in order to blow heated air to a
remote space away from the heater.
/i
/i
Please contact the dealer for information
about maximum lengths of outlet hoses,
bends, distribution pipes and hose clamps.
9.3 Room thermostat
See the instructions of the room thermostat.
10 STANDARDS AND GUIDELINES
For the standards and guidelines, go to
www.thermobile.nl.
Caution
The flue must point upwards. Never
place the flue pipe horizontal. An
angle of 45° is acceptable; minimum
length flue 4 ft.
Caution
Check the temperature resistance of
the used hose.
Single
outlet ITA 30- US
ITAS 30-
US
ITA 45-
US
ITAS 45-
US
ITA 75-
US
ITAS 75-
US
Max.
length
- L = 60 ft:
∅16 in
L = 40 ft:
∅16 in
Two
way
outlet
ITA 30-
US
ITAS 30-
US
ITA 45-
US
ITAS 45-
US
ITA 75-
US
ITAS 75-
US
Max.
length
-L=20ft:
∅12 in
(each)
L = 20 ft:
∅12 in
(each)

16 40.020.945 - rev. 04 - 2011 ITA/ITAS-US
Français
Français
Table des matières
Consignes de sécurité ..............................17
Introduction..............................................18
Pour commencer .....................................19
Fonctionnement.......................................20
Entretien ..................................................20
Dépannage ..............................................22
Pièces détachées ....................................24
Caractéristiques techniques ....................25
Installation des accessoires.....................25
Normes et directives................................25
Préface
Ce manuel d’utilisation décrit le
fonctionnement des générateurs représentés
sur la couverture. Pour une utilisation
correcte et sans risque du générateur,
veuillez lire attentivement les informations de
ce manuel.
Identification du produit (fig. 1)
La plaque signalétique est fixée sur le côté
du générateur. Elle indique les données
suivantes:
A Code de production
B Capacité brute
C Capacité nette
D Pression de pompe
E Ventilation
F Branchement électrique
G Consommation de combustible
H Type de combustible
I Température d'air à 65°F
J Numéro de série
K Année de fabrication
Maintenance et support technique
Pour obtenir des informations sur le
générateur, veuillez contacter le revendeur
ou le fabricant. Vérifiez que vous possédez
bien le type de générateur et son numéro de
série.
Le document de garantie et responsabilité
Concernant la garantie et la responsabilité,
veuillez consulter le manuel général de
sécurité.
Environnement
Remarque
Le générateur se compose de
plusieurs métaux et matériaux
synthétiques. Le générateur contient
également des pièces électroniques
qui doivent être traitées comme des
déchets électroniques. Veuillez
contacter votre revendeur pour en
savoir plus.

ITA/ITAS-US 40.020.945 - rev. 04 - 2011 17
Français
1 CONSIGNES DE SÉCURITÉ
1.1 Pictogrammes de ce manuel
1.2 Pictogrammes sur le générateur
(fig. 2)
A Pression de pompe
1.3 Utilisation conforme à sa finalité
Le générateur a été conçu pour le chauffage
de chantiers de construction, ateliers, pièces
de stockage, entrepôts, serres, étables,
tunnels en polyuréthane, ainsi que pour le
séchage de bâtiments, produits agricoles et
bulbes.
1.4 Utilisez ce produit pour son usage
prévu
Le convecteur a été conçu pour un usage en
intérieur comme en extérieur. Le convecteur
peut servir à chauffer les tentes, sites de
construction, salles d'exposition, salles de
sport, abri de rangement, ateliers, projets
H24, entrepôts, serres, polytunnels,
dispositifs d'aspersion et pour le séchage des
produits agricoles et bulbes.
1.5 Consignes générales
Précaution
Le pictogramme « Attention »
prévient d’un danger pouvant
endommager le matériel.
Avertissement
Le pictogramme « Avertissement »
prévient d’un risque pouvant
entraîner une blessure grave voire
mortelle.
Avertissement
Pour tout entretien ou toute
réparation du générateur,
débranchez toujours l’appareil !
Chaud
Certaines zones sont brûlantes !
Avant d’effectuer un quelconque
entretien, attendez que les zones
aient suffisamment refroidi.
Suggestions et conseils pour
effectuer plus aisément les tâches ou
activités en question.
Précaution
Si le convecteur est installé à
l'intérieur, assurez-vous que la pièce
est correctement ventilée. Assurez-
vous que les gaz de refoulement
peuvent uniquement passer dans
une source externe à la pièce.
Avertissement
• Pour tout entretien ou réglage,
contactez des personnes
qualifiées, compétentes et
agréées.
• Assurez-vous de toujours
respecter les normes et
directives locales ainsi que les
obligations locales.
• Assurez-vous de lire ce manuel
avec soin avant de commencer à
utiliser le convecteur.
• Conservez ce document près du
convecteur.
• Suivez les procédures décrites.
• Ne montez pas sur le convecteur.
• Ne modifiez pas le convecteur.
Les réglages doivent être
effectués uniquement par un
personnel spécialement formé.
• N'utilisez pas l'unité à proximité
de combustibles.
• Restez à au moins 7 pd (2,1 m)
de l'ouverture d'échappement du
convecteur.

18 40.020.945 - rev. 04 - 2011 ITA/ITAS-US
Français
1.6 Sécurité additionnelle
• La pression statique maxime du circuit
est de 10,44 lb/pd2.
• La température d'air maximum du circuit
est de 220 °F.
2 INTRODUCTION
2.1 Objectif
Ces appareils sont des générateurs à mise à
feu indirecte équipés d’un émetteur à
photocellule et de branchements pour un
thermostat d’ambiance et un tuyau de
cheminée avec capuchon anti-pluie.
Les générateurs sont testés à une altitude 0
et à une température de 68 °F
2.2 Principe de fonctionnement
Un moteur électrique entraîne un ventilateur
et une pompe à combustible. La pompe
aspire le carburant du réservoir et le
transporte vers une vanne
électromagnétique. Le ventilateur envoie l’air
à l’intérieur et autour de la chambre de
combustion. La vanne électromagnétique
s’ouvre 12 secondes après avoir allumé le
générateur et laisse passer le combustible
dans le gicleur. Une étincelle se produit entre
les électrodes et enflame le carburant
vaporize. La lumière provenant de la flamme
active alors la photocellule. L’inflammation
s’arrête automatiquement après un délai de
sécurité. La vanne électromagnétique se
ferme lorsque vous éteignez le générateur et
lorsqu’une erreur se produit et la flamme
s’éteint.
Le ventilateur continue de fonctionner jusqu’à
ce qu’un thermostat l’éteigne: le cycle de
refroidissement est alors terminé.
2.3 Composants principaux (fig. 3)
A Filtre du réservoir à combustible
BGrille
C Ventilateur
D Moteur électrique
E Vanne électromagnétique
F Électrode (2 x)
G Tête du brûleur
H Tiroir à air
I Cellule photoélectrique
J Thermostat de refroidissement final
K Chambre de combustion/échangeur de
chaleur
L Tuyau de cheminée
Avertissement
• Veillez à ce qu’il y ait assez d’air
frais pour que la combustion soit
satisfaisante.
• Assurez-vous qu'aucun matériau
inflammable ne se trouve à
proximité du convecteur.
• Assurez-vous que le convecteur
a refroidi suffisamment et que le
bouchon a été retiré de la douille
avant tout entretien ou
réparation.
Avertissement
• Connectez le convecteur
uniquement à une alimentation
monophasée 120 V / 60 Hz.
• Remplacez les fusibles
uniquement à l'identique.
• Le convecteur doit être mis à la
terre.
Avertissement
• Utilisez uniquement du carburant
Nº 1, Nº 2 ou du diesel.
• N'utilisez pas d'essence ou
d'huiles de carter.
• Placez le réservoir de
combustible à au moins 7 pd (2,1
m) du convecteur.
• Ne remplissez pas le réservoir si
le convecteur marche.
• Lorsque la pression statique ne
respecte pas les limitations du
convecteur, le moteur du
ventilateur ou l'échangeur de
chaleur peuvent être
endommagés.

ITA/ITAS-US 40.020.945 - rev. 04 - 2011 19
Français
M Thermostat maximum
N Réservoir à combustible (non applicable
aux séries ITAS)
O Bouchon de vidange
P Commutateur marche/arrêt
Q Bouton de réenclenchement
R Plaque signalétique
S Brûleur d’air d’admission (uniquement
pour ITA 45 et ITAS 45)
T Pompe à combustible
U Branchement pour thermostat
d’ambiance
V Câble avec fiche
W Filtre à combustible
X Châssis de barre d’entraînement
2.4 Accessoires
• Tuyau de cheminée avec capuchon de
anti-pluie
• Thermostat d'ambiance
• Évacuation simple avec conduit
• Collecteur avec conduit
• Roues avec pneus (uniquement pour ITA
45 et ITA 75).
3 POUR COMMENCER
3.1 Retrait de l’emballage
1. Enlevez l’emballage du générateur.
2. Posez la poignée et le collier de
protection sur le générateur (uniquement
pour ITA 75).
3.2 Installation
1. Veillez à bien placer le générateur
horizontalement.
2. Remplissez le réservoir de combustible.
3. Veillez à ce que la distance entre le mur
et l’admission d’air soit suffisante. La
distance minimum est de 4 pd (1,2 m).
4. Veillez également à ce que le flux d’air
réchauffé ne soit pas obstrué. La
distance minimum entre l’évacuation d’air
et un obstacle est de deux mètres.
5. Vérifiez la surface de ventilation:
comptez une surface de 8 229,60 cm2
par kW.
6. Vérifiez le branchement du thermostat
d’ambiance.
N’ôtez pas le bouchon si vous n’utilisez
pas de thermostat d’ambiance.
Si vous souhaitez connecter un
thermostat d’ambiance au générateur,
ôtez le bouchon.
7. Installez le tuyau de cheminée (121,92
cm de long et un capuchon anti-pluie)
8. Vérifiez que le commutateur marche/
arrêt est bien sur la position 0.
9. Vérifiez la tension d’alimentation: pour
cela, consultez la plaque signalétique.
10. Branchez la prise électrique.
11. Appuyez sur le bouton de
réenclenchement.
Précaution
Utilisez uniquement du carburant Nº
1, Nº 2 ou diesel.
Précaution
• Lorsque vous remplissez le
réservoir, faites attention à ne
pas verser de l'huile autour du
réservoir et sur le sol.
• Le diesel a tendance à s’épaissir
à basses températures. Ceci
peut obstruer les filtres. Ajoutez
tout au plus 15 % de paraffine au
combustible lorsque la
température est inférieure à –
5°C ou protégez le combustible
du gel, voire utilisez l’option de
chauffage du réservoir.

20 40.020.945 - rev. 04 - 2011 ITA/ITAS-US
Français
3.3 Mise en marche
1. Appuyez sur le commutateur marche/
arrêt pour mettre le générateur en
marche.
2. Réglez le thermostat d’ambiance.
Le générateur produit de l’air chaud dans
les 10 secondes suivant sa mise en
marche.
4 FONCTIONNEMENT
4.1 Au cours du fonctionnement
4.2 Arrêt
1. Éteignez le générateur.
La vanne électromagnétique se ferme et
stoppe l’alimentation en combustible.
2. Débranchez l’alimentation électrique.
5 ENTRETIEN
5.1 Tableau d’entretien
Après chaque hiver, inscrivez les opérations
d’entretien dans le tableau qui se trouve au
dos de ce manuel.
/i
Précaution
Ne mettez pas le générateur en
marche
si le réservoir est vide!
Précaution
Le circuit de combustible élimine l’air
à travers le gicleur. Si vous mettez en
marche le générateur avec un filtre
vide, il est probable qu’il s’arrête à
plusieurs reprises. Pour rectifier ceci,
il vous suffit d’appuyer sur le
commutateur de réenclenchement.
Chaud
Ne touchez ni au tuyau de cheminée
avec capuchon anti-pluie ni à la
sortie de l’air ! Ces deux éléments
deviennent brûlants au cours du
fonctionnement !
Précaution
Une fois le générateur éteint, le
ventilateur continue de fonctionner.
Le ventilateur refroidit le générateur
pour éviter toute surchauffe pouvant
l’endommager. Le ventilateur s’arrête
automatiquement.
Ne débranchez pas la prise avant
l’arrêt complet du générateur !
Avertissement
Pour tout entretien ou réglage,
contactez des personnes qualifiées,
compétentes et agréées.
Description Fréquence
Annuel Biennal
Videz le réservoir et rincez-le avec de la paraffine. X
Nettoyez le filtre dans le bouchon de filtre du réservoir. X
