Bedienungsanleitung
User Instructions

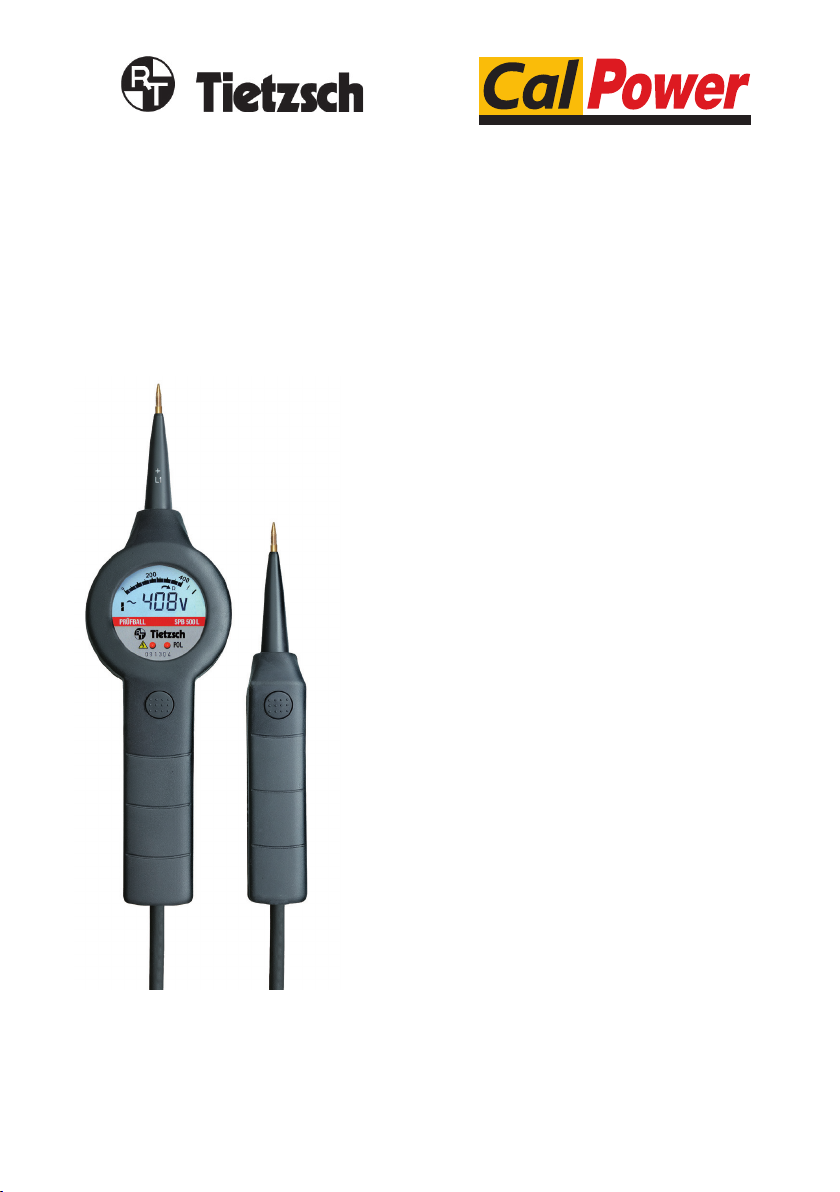

Prüfball SPB 500L
SPB 1000L
Spannungsprüfer
Voltage Tester
Via Acquanera, 29 22100 Como
tel. 031.526.566 (r.a.) fax 031.507.984
[e-mail] www.calpower.it

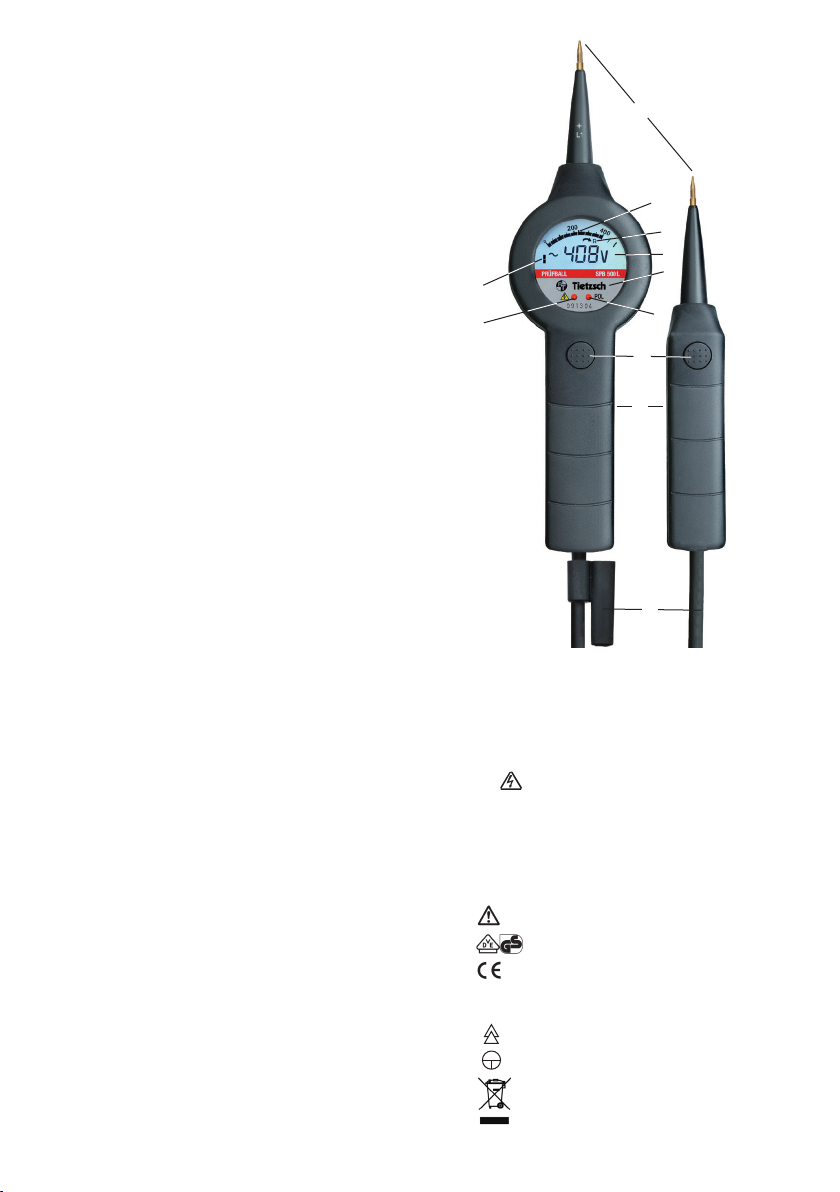

1 Prüfelektroden
2 Balkenanzeige für Spannung
3 Drehfeldrichtungsanzeige
4 Symbol für Lastzuschaltung und Batterie
5 Display (LCD) für Spannung, Durchgang,
Polarität und Drehfeld
6 Typenschild
7 -LED für gefährliche Spannungen
≥50 V AC / 120 V DC
8 POL-LED für Phasenprüfer
9 Taster für Last
10 Handhabe
11 Verbindungsleitung mit Schutzkappen
Symbole auf dem Gerät
Dieses Gerät muss gemäß den geltenden Richtlinien und
Gesetzen (für Europa: WEEE 2012/19/EU) fachgerecht
entsorgt werden .
Bei Fragen zur Altgeräte-Rücknahme wenden Sie sich bitte
an [email protected]
2
Einschaltdauer bei höchster Nennspannung
Erholzeit nach Prüfung mit höchster Nennspannung
Gerät zum Arbeiten unter Spannung
Taster (geschaltet)
TRon
RTo
Achtung! Bedienungsanleitung beachten!
Zeichengenehmigung durch VDE-Prüfstelle
EG-Konformitätskennzeichnung
1
2
6
8
7
9
11
4
10
7
3
5

Kennzeichnung
Gerätetyp und Seriennummer sind vorne, weitere
Kennzeichnungen auf der Rückseite angegeben.
Übersicht Gerätetypen
Typ
Nennspan.
Phase /
Drehfeld
Durchgang Zusatzlast
SPB 500L
50-500 V
SPB 1000L
50-1000 V
1. Anwendung
Der Prüfball SPB-L ist ein zweipoliger Spannungs-
prüfer nach EN/IEC 61243-3.
Mit dem Prüfball SPB-L können Sie innerhalb des
rückseitig angegebenen Nennspannungsbereichs
Gleich- und Wechselspannungen sowie Phase, Dreh-
feldrichtung und Durchgang prüfen. Durch seine
hohe Schutzart (IP 65) ist er auch bei Niederschlä-
gen verwendbar.
1.1 Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung
beschriebenen Anwendungen bestimmt. Hierzu
sind besonders die Sicherheitshinweise und die
technischen Daten mit den Umgebungsbedin-
gungen zu beachten.
Andere Verwendungen sind unzulässig und können
zu Unfällen oder Zerstörung des Gerätes führen.
Diese Anwendungen führen zu einem sofortigen
Erlöschen jeglicher Garantie- und Gewährleistungs-
ansprüche.
3
Spannungsart Drehfeldrichtung Balkenanzeige für
Spannung
Spannungs-/
Widerstandswert
Typ
POL-LED für
Phasenprüfer
rote -LED für
gefährliche Spannung
≥50 V AC / 120 V DC
Seriennummer
Lastanzeige
Batteriesymbol

2. Sicherheitshinweise
Für den Prüfball SPB-L wurde von der VDE-Prüfstelle
die Genehmigung zum Benutzen des VDE GS-Zeichens
erteilt.
Bei bestimmungsgemäßer Verwendung werden
sowohl die Sicherheit der bedienenden Person als
auch die des Gerätes gewährleistet.
Um den sicherheitstechnisch einwandfreien Zu-
stand zu erhalten und die gefahrlose Anwendung
sicherzustellen, ist es unerlässlich, dass Sie vor
dem Einsatz Ihres Gerätes diese Bedienungsanlei-
tung vollständig lesen und diese in allen Punkten
befolgen.
Bitte beachten Sie folgende
Sicherheitsvorkehrungen:
Die Spannungsangaben auf dem Prüfball SPB–L
sind Nennwerte. Der Spannungsprüfer darf nur
in Anlagen mit dem angegebenen
Nennspannungsbereich benutzt werden.
Eine einwandfreie Anzeige ist nur im Tempera-
turbereich von - 15° C bis + 45° C sichergestellt.
Gerät nur an den Handhaben anfassen, um die
Anzeige nicht zu verdecken und die Prüfelektro-
den nicht zu berühren.
Die maximal zulässige Einschaltdauer des
Prüfballs beträgt 120 s.
Nur sachkundige Personen dürfen Arbeiten mit
diesem Produkt duchführen. Der Benutzer muss
mit den Gefahren der Spannungsmessung und
den Einhaltungen der Vorsichtsmassnahmen und
dem ordnungsgemäßen Gebrauch des Span-
nungsprüfers vertraut sein.
Arbeiten dürfen nur mit entsprechender Schutz-
ausrüstung durchgeführt werden.
Beachten Sie die Mindestabstände zu anderen
unter Spannung stehenden oder geerdeten
Anlagenteilen und verwenden Sie persönliche
Schutzausrüstung gemäß den landesspezifischen
Unfallverhütungsvorschriften
(in Deutschland: DGUV 3 oder DIN EN 50110-1).
Spannungsprüfer müssen kurz vor und nach
Möglichkeit auch nach dem Einsatz auf Funktion
geprüft werden. Führen Sie den Funktionstest
durch . Fällt hierbei die Anzeige eines oder
mehrerer Systeme aus, darf das Gerät nicht mehr
verwendet werden.
Die rote -LED dient nur als Warnung vor
gefährlichen Spannungen und nicht als Messwert.
Dieser Spannungsprüfer kann bei ungedrückten
Tastern durch die relativ hohe Impedanz bei vor-
handenen Störspannungen die eindeutige
Anzeige„Betriebsspannung nicht vorhanden“
nicht ermöglichen. Wenn die Anzeige „Spannung
vorhanden“ bei einem Teil erscheint, der als
von der Anlage getrennt gilt, wird empfohlen die
Prüfung mit gedrückten Tastern (zugeschalteter
Last) zu wiederholen.
Bei Ermittlung von Außenleitern und der Dreh-
feldrichtung kann die Wahrnehmbarkeit der
Anzeige beeinträchtigt sein, z. B. bei ungünstigen
Standorten wie Holztrittleitern oder isolierenden
Fußbodenbelägen und bei einem nicht betriebs-
mäßig geerdeten Wechselspannungssystem.
4

5
Unbefugte dürfen den Spannungsprüfer nicht
zerlegen.
Vor Verwendung des Prüfers ist das Gehäuse und
die Verbindungsleitung auf Beschädigungen zu
überprüfen. Wenn Beschädigungen zu erkennen
sind, darf der Prüfer nicht mehr verwendet
werden. Bei starker Verschmutzungen ist der
Prüfer vor der Verwendung zu säubern.
Die Lagerung des Spannungsprüfers muss in
trockener und sauberer Umgebung erfolgen.
3. Inbetriebnahme und Funktionsprüfung
Der Prüfball ist sofort nach Abnehmen der Schutz-
kappen betriebsbereit.
Nach Verwendung des Gerätes sind die Schutzkap-
pen wieder aufzustecken, damit die Batterie durch
Kontakt beider Elektroden nicht entladen wird und
Verletzungen vermieden werden.
Achtung!
Nach EN 50110-1 müssen Spannungsprüfer
mindestens unmittelbar vor und nach Möglichkeit
auch nach Gebrauch überprüft werden.
Hierzu gibt es zwei Möglichkeiten:
3.1 Überprüfung der Funktion mit dem
integriertem Eigentest
Halten Sie die beiden Prüfelektroden zusammen.
Hierdurch wird die Messtechnik und Leitung des
Gerätes überprüft.
Auf dem Display muss ein Wert zwischen
0 und 900 kΩ angezeigt werden.
In diesem Fall war der Eigentest erfolgreich.
Erscheint kein Wert oder die Anzeige„OL“, muss
der Prüfball vor dem Einsatz an einer bekannten
Spannungsquelle (siehe 3.2) auf Funktion geprüft
werden.
Hinweis
Die rote -LED wird durch den Eigentest nicht
mitgeprüft. Eine tägliche Überprüfung ist durch
den hoch zuverlässigen Aufbau und die redundante
Digitalanzeige nicht nötig.
Alternativ:
3.2 Überprüfung der Funktion an einer
bekannten Spannungsquelle
Überprüfen Sie die Funktion an einer bekannten
Spannungsquelle (> 50 V AC und >120 V DC).
Es müssen beide Systeme anzeigen:
- die -LED muss leuchten
- auf dem Display muss der Wert digital und durch
Balken angezeigt werden
Achtung!
Fällt bei dieser Funktionsprüfung eine Anzeige auch
nur teilweise aus oder erfolgt keine Anzeige, darf der
Spannungsprüfer nicht mehr verwendet werden!

6
4. Prüfen
Ab ca. 24 V schaltet sich der Prüfball automatisch ein
und etwa 2 s nach der letzten Messung aus.
Die technischen Daten gelten ab der Nennspan-
nung 50 V.
4.1 Spannung prüfen
Setzen Sie die beiden Prüfelektroden mit sicherem
Kontakt auf die Messstellen auf.
Die Spannung wird auf dem Display durch Balken
und als Wert angezeigt. Gleichzeitig wird das Display
durch die Prüfspannung beleuchtet.
Bei gefährlichen Spannungen ≥50 V AC / 120 V DC
leuchtet die rote -LED.
Achtung!
Fällt bei Spannungen > 50 V AC / 120 V DC eines der
zwei Anzeigesysteme, -LED oder Display (LCD)
aus, darf der Spannungsprüfer nicht mehr verwen-
det werden!
Die zulässige Einschaltdauer bei Spannungs-
prüfungen beträgt 2 Minuten.
Hinweis: Alle Anzeigesysteme bleiben auch bei
entladener Batterie funktionsbereit.
Gleich-/Wechselspannung, Polarität
Die Art der Spannung wird durch die Symbole„~“
für AC und „–“ für DC dargestellt. Liegt der Minuspol
einer Gleichspannung an der mit „+“ gekennzeich-
neten Prüfspitze (am Anzeigeteil), erscheint das„-“
Zeichen vor dem Spannungswert im Display. Liegt
dort ein Pluspol an, erscheint kein Vorzeichen.
4.1.1 Spannungen 50 ... 500 V AC / DC (SPB 500L)
Spannungen 50 ... 1000 V AC / DC (SPB 1000L)
(Nennspannungsbereich nach IEC 61243-3)
Das Gerät zeigt die Höhe der Spannung als Balken
und als Wert in Volt auf dem Display an.
4.1.2 Spannungen > 500 V AC / DC (SPB 500L)
Spannungen > 1000 V AC / DC (SPB 1000L)
Vor Überspannungen warnt die blinkende OL-Anzeige.
In diesem Fall muss die Prüfung sofort abgebrochen
werden!
4.2 Lastzuschaltung
Wenn beide Taster betätigt werden, wird ein nied-
riger Widerstand zugeschaltet.
Die zugeschaltete Last wird durch das Symbol
signalisiert.
Die Last ist spannungs- und zeitabhängig. Sie regelt
sich aus Sicherheitsgründen selbsttätig herunter.
Bei 230 V und 20°C Umgebungstemperatur beträgt
die Last etwa 15 s lang 31 mA. Danach wird die
Zusatzlast hochohmig. Nach einer Abkühlphase von
30 s ist die Zusatzlast wieder bereit.
RCD Schnelltest:
Durch die zugeschaltete Last können auch RCDs
(Fi-Schutzeinrichtungen) bis 30 mA bei 230 V
ausgelöst werden:
- Prüfen Sie hierzu die Spannung zwischen Phase
und Schutzleiter (Erde). Die Anzeige zeigt ca. 230 V
- Betätigen Sie beide Taster
- Der RCD löst aus und die LCD erlischt

7
Prüfen auf Störspannung
Durch die zugeschaltete Last können induktive und
kapazitive Störspannungen unterdrückt werden:
- Prüfen Sie hierzu die Spannung der vermeintlich
abgeschalteten Leitung / Phase und Neutralleiter.
Die Anzeige zeigt eine Störspannung (z.B. 120 V).
- Betätigen Sie beide Taster
- Die zu prüfende Spannung wird belastet.
Bei eingekoppelten Störspannungen bricht die
geprüfte Spannung auf < 50 V zusammen.
Bei Betriebsspannung bleibt der zuvor angezeigte
Wert bestehen (z.B. 120 V).
Achtung!
Störspannungen müssen vor der weiteren Arbeit
geerdet werden.
Kondensatorentladung
Durch die zugeschaltete Last können Kondensa-
toren entladen werden:
- Prüfen Sie hierzu die Kondensatorspannung
- Betätigen Sie beide Taster
- Der Kondensator wird entladen
4.3 Phase und Drehfeldrichtung prüfen
Diese Prüfungen funktionieren ab Spannungen von
165 V (50 Hz) gegen Erde mithilfe der integrierten
Batterie, siehe Abschnitt 5.
Achtung!
Bei diesen Prüfungen muss das Gerät an der Hand-
habe des Anzeigeteils fest umfasst werden.
Prüfungen können durch ungünstige Standorte wie
Holztrittleitern oder stark isolierende Fußboden-
beläge und bei nicht betriebsmäßig geerdeten
Wechselspannungssystemen beeinträchtigt werden.
Hinweis: Es können isolierende Handschuhe
getragen werden. Eine Drehfeldanzeige bei Span-
nungsprüfungen mit einer Phase (z. B. Steckdose) ist
ohne Bedeutung. Ein kurzzeitiges Aueuchten der
-LED kann durch statische Auadung erfolgen
und ist ohne Bedeutung.

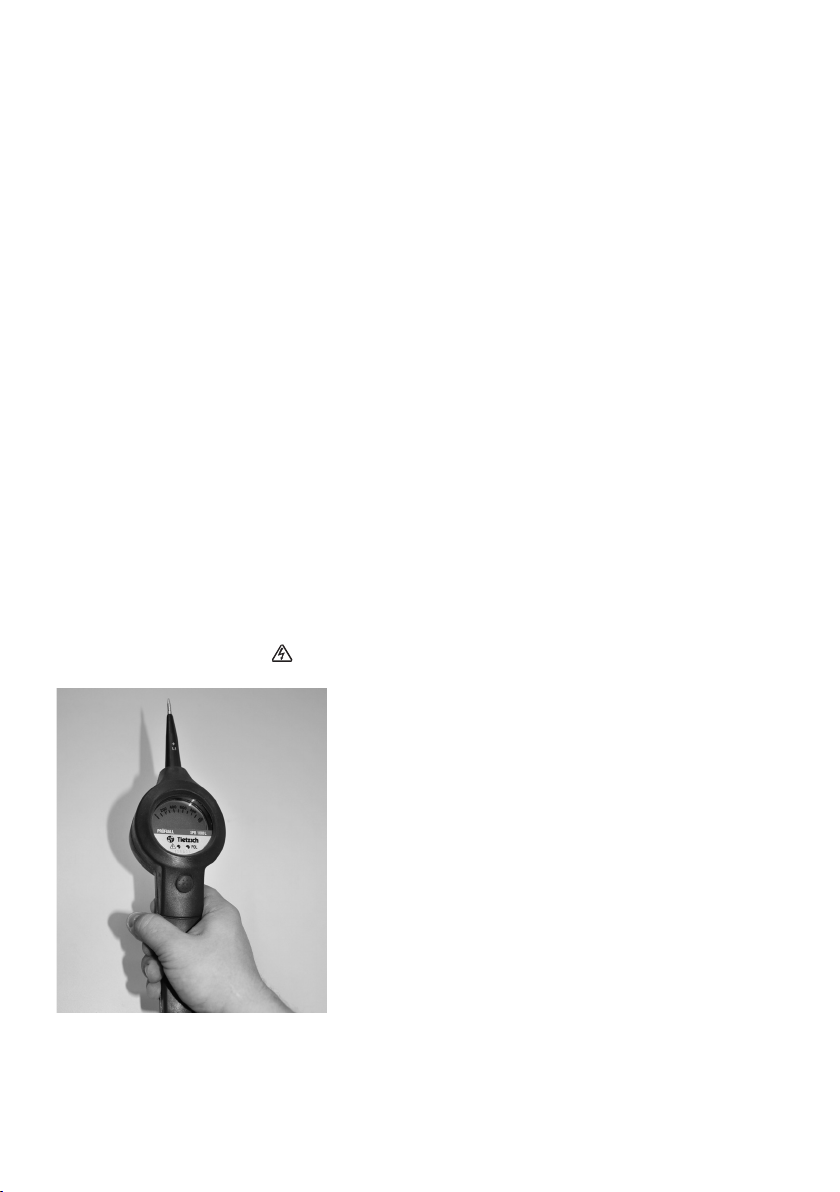

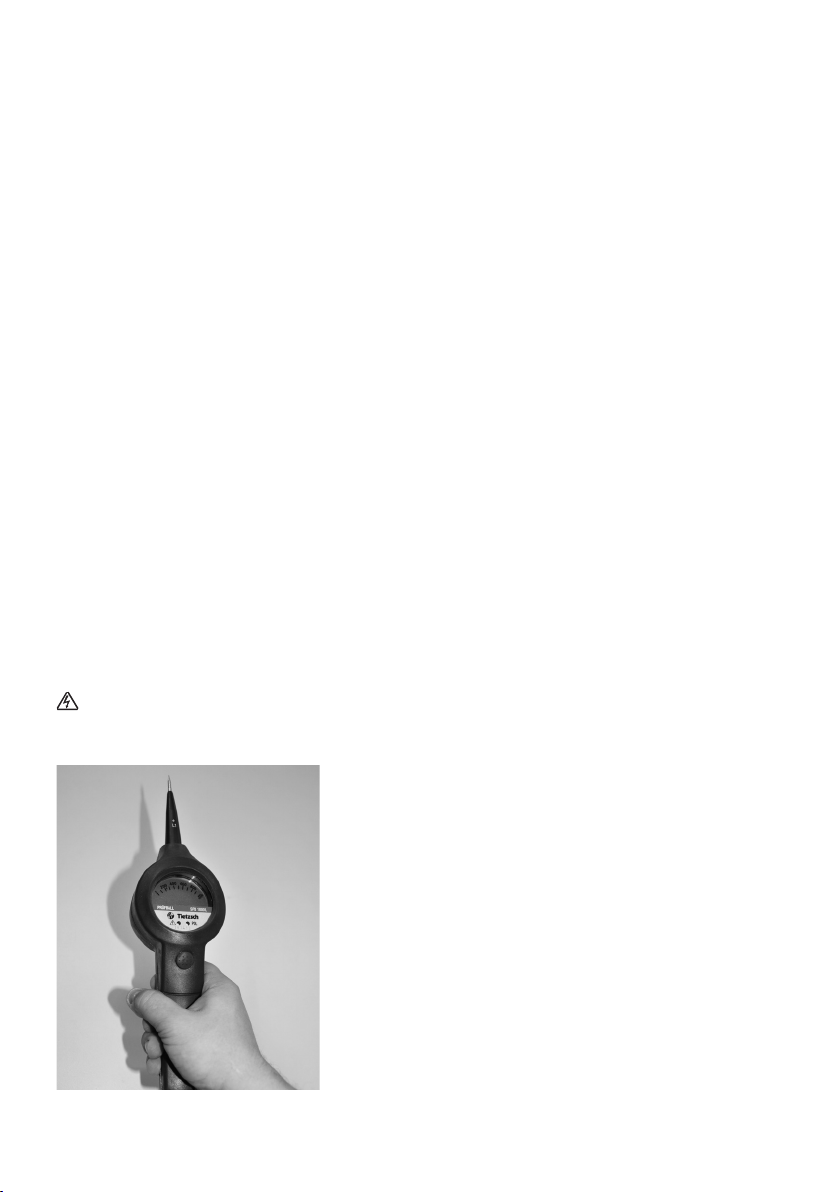

Gerät an der Handhabe des Anzeigeteils fest umfassen!

8
4.3.1 Phasenprüfung
Die Ermittlung des Außenleiters erfolgt durch An-
legen der mit„+ L1“ gekennzeichneten Prüfelek-
trode an den Leiter. Wird„POL“ auf dem Display
angezeigt oder leuchtet die rote POL-LED, so ist der
Leiter spannungsführend.
Achtung!
Einpolige Prüfungen sind nicht für die Festellung der
Spannungsfreiheit geeignet.
4.3.2 Prüfen der Drehfeldrichtung
Hinweis: Drehfeldrichtungsprüfungen können nicht
mit gedrückten Tastern durchgeführt werden.
Das Drehfeld zwischen zwei Phasen im geerdeten
Drehstromnetz wird durch Anlegen beider Prüf-
elektroden und Umfassen der Handhabe des An-
zeigeteils wie folgt festgestellt (Beispiel bei 230/400 V):
- Suchen Sie einpolig die Außenleiter (siehe 4.3.1).
- Legen Sie beide Prüfelektroden an zwei Außenleiter
an (Anzeige 400 V).
- Liegt die Phase L1 an der Prüfspitze mit Anzeige
(+L1) und L2 an der anderen Prüfspitze, so
erscheint im LC-Display der Pfeil bei
Rechtsdrehfeld. Erscheint der Pfeil so liegt ein
Linksdrehfeld vor.
Das Prüfergebnis ist durch Tauschen der beiden
Prüfspitzen zu kontrollieren. Hierbei muss die entge-
gengesetzte Drehrichtung angezeigt werden.
Falls 230 V statt 400 V angezeigt wird, ist möglicher-
weise der Neutralleiter mit einer der beiden Prüf-
spitzen kontaktiert.
Achtung!
Wenn beide Pfeile gleichzeitig blinken oder kein
Pfeil angezeigt wird, ist keine zuverlässige Aussage
möglich, da die Erdverbindung zu schwach ist
(Handhabe nicht fest umfasst? Standort isoliert?).
4.4 Durchgang prüfen
Zum Einschalten der Durchgangsprüfung müssen
die Prüfelektroden im ausgeschalteten Zustand
zusammen gehalten werden, dann erscheint
„000 kΩ“ auf dem Display. Kontaktieren Sie mit den
Prüfelektroden die Messstellen.
Bei Widerstandswerten von 0 ... 1000 kΩ wird der
Messwert auf dem LCD in 50 kΩ-Schritten angezeigt.
Bei Widerstandswerten > 1000 kΩ wird„OL kΩ“
angezeigt.
Hinweis: Diese Prüfungen funktionieren mithilfe der
integrierten Batterie, siehe Abschnitt 5.

9
5. Batterie
Die Spannungsprüfung funktioniert ohne Batterie.
Die zusätzlichen Prüunktionen Phase, Drehfeld-
richtung und Durchgang werden von einer
integrierten Longlife-Li-Batterie gespeist, die über
10 Jahre Lebensdauer bei normalem täglichen
Gebrauch hat.
Die Prüfung der Batterie erfolgt mit der Durchgangs-
prüfung (siehe 3.1 und 4.4). Erscheint das Batterie-
Symbol dauerhaft, sollte die Batterie innerhalb der
nächsten Monate durch den Hersteller ausgewech-
selt werden, siehe Abschnitt 7.
Die Zusatzfunktionen arbeiten weiterhin zuverlässig
solange„000 kΩ“ bei zusammengehaltenen
Elektroden angezeigt wird.
6. Wartung
6.1 Allgemeine Informationen
Der Prüfball ist völlig wartungsfrei. Dennoch ist
folgendes für den sicheren Betrieb zu beachten:
Bewahren Sie Ihren Spannungsprüfer stets in
trockenem und sauberem Zustand auf. Das Gehäuse
können Sie mit einem mit Isopropanol (Alkohol)
oder Seifenwasser befeuchteten Tuch reinigen.
6.2 Wiederholungsprüfung
Nach EN 61243-3 wird eine Wiederholungsprüfung
empfohlen. Sie soll die Frist von 6 Jahren nicht
überschreiten. Je nach Einsatzbedingungen und
Häugkeit der Benutzung kann eine frühere Prüfung
vom Anwender festgelegt werden.
Die Seriennummer mit Herstelldatum
(WWJJNN = Woche Jahr Nummer) ist auf der Vorder-
seite des Geräts eingeprägt. Wiederholungsprüfungen
werden vom Hersteller angeboten und durch eine
Prüfplakette gekennzeichnet.
7. Reparatur
Eine Reparatur oder ein Batteriewechsel ist nur
durch den Hersteller oder durch vom Hersteller
ausdrücklich ermächtigte Werkstätten zulässig. Bei
Beschädigung des Gerätes, Ausfall des Funktonstests
nach Abschnitt 3. oder zur detaillierten Überprü-
fung/Kalibrierung wenden Sie sich bitte an:
[email protected]
oder senden Sie das Gerät mit Fehlerbeschreibung
an den Hersteller (Adresse siehe Seite 1).
8. Eingeschränkte Garantie- und
Haftungsbeschränkung
Durch ständige Qualitätskontrollen, modernste
Elektronik und hochwertige Werkstoe gewährlei-
sten wir, dass dieser Prüfer für die Dauer von
2 Jahren frei von Material- und Fertigungsdefekten
bleibt. Diese Gewährleistung gilt nicht für Batterien,
unsachgemäße Handhabung, nicht bestimmungs-
gemäße Verwendung, Önen des Gehäuses, falsche
Lagerung, oder Schäden durch Unfälle.
Es werden keine weiteren Garantien wie die Eignung
für bestimmte Anwendungen abgegeben.
Wir übernehmen keine Haftung für Begleit- und
Folgeschäden oder Verluste, gleich welche Ursache
zugrunde liegt.

10
9. Technische Daten
Typ/Nennspannung: SPB 500L: 50 ... 500 V AC/DC
SPB 1000L: 50 ... 1000 V AC/DC
Nennfrequenz: DC/15 ... 2000 Hz
Messbereich: SPB 500L: 24 ... 500 V AC/DC
± 2,5 % + 5 D (ab 50 V)
SPB 1000L: 24 ... 1000 V AC/DC
± 2,5 % + 5 D (ab 50 V)
Eingangswiderstand
SPB 500L:
direkt: 150-190 kΩ bei 500 V
geschaltet: 4 ... 7 kΩ
RiELV: 180 kΩ bei 50V
RiELV
geschaltet
: 12 kΩ bei 50 V
SPB 1000L:
direkt: 300-350 kΩ bei 1000 V
geschaltet: 4 ... 7 kΩ
RiELV: 335 kΩ bei 50V
RiELV
geschaltet:
12 kΩ bei 50 V
Strom Scheitelwert Is:
direkt: < 3,5 mA
geschaltet: < 300 mA
(35 mA bei 230 V - RCD-
Auslösung)
Einschaltdauer: bei max. Nennspannung
TRon 120 s
RTo max 240 s (Erholzeit)
Anzeige:
hochohmig
direkt anzeigend: rote LED für Spannung
rote LED für Phasenprüfer
LCD, hintergrundbeleuchtet
niederohmig
geschaltet: zusätzliches Anzeigesymbol
für die zugeschaltete Last
Phase/Drehfeld: kapazitiv,
Test mit Handschuh möglich
LCD Pfeile für Drehfeldrichtung
LED + LCD„POL“ für Phase
Polarität: LCD Spannungsart - / ~
Durchgang: 0 - 1000 kΩ
Stromversorgung: Spannungsprüfung aus
dem Netz ohne Batterie
Funktionen Durchgang,
Phase, Drehfeld durch
integrierte Longlife- Li-Batterie
> 10 Jahre Betriebsdauer bei
normalen täglichen Gebrauch
Überspannungskategorie: SPB 500L: CAT IV 500 V
SPB 1000L: CAT IV 1000 V
Stoßspannungsfestigkeit: >12 kV (1,2/50 µs)
Prüfspannung: 6 kV
Betriebstemperatur: -15 ... + 45°
Gehäuse :Vollsilikon unzerbrechlich,
Anzeigeabdeckung aus
schlagfestem Polycarbonat
Schutzart: IP 65,
Gerät bei Niederschlägen
verwendbar
Verbindungsleitung: PUR-Mantelleitung, 1000 V, 1 m
Normen: IEC 61243-3:2014 + Cor.: 2015
EN 61243-3:2014
DIN-EN 61243-3:2015-08
EMV-Anforderungen: DIN-EN 61326
Maße/Gewicht: 274 x 75 x 47 mm (Anzeigeteil)
385 g

Allgemeine Hinweise
Der Prüfbal SPB ist an beiden Prüfelektroden mit
einem Gewinde versehen. Hierauf darf nur Original-
Zubehör aufgeschraubt werden, z. B. Freileitungsprüf-
spitzen, Kabeleinstechspitzen, Stiftspitzen, Adapter
etc.
Achtung!
Die Verbindung zwischen Prüfspitze und
Spannungsprüfer ist jeweils zu kontrollieren!
Überprüfen Sie die Funktion an einer bekannten
Spannungsquelle oder mit dem Eigentest. Nur eine
einwandfreie mechanische Verbindung gewährlei-
stet sicheren Kontakt und damit eine eindeutige
Spannungsprüfung.
Sicherheitshinweise
Nur eingewiesenes Fachpersonal darf diese Ar-
beiten ausführen. Beachten Sie die Mindestab-
stände zu anderen unter Spannung stehenden
oder geerdeten Anlagenteilen und verwenden
Sie persönliche Schutzausrüstung gemäß den
landesspezischen Unfallverhütungsvorschriften
(in Deutschland: DGUV 3 oder EN 50110-1).
Gerät nur an den Handhaben anfassen, um die
Anzeige nicht zu verdecken und die Verlänge-
rungsspitzen nicht zu berühren.
Spannungsprüfer und Prüfspitzen etc. müssen
trocken und sauber sein.
Spannungsprüfer und Prüfspitzen etc. dürfen
nicht verwendet werden, wenn Beschädigungen
zu erkennen sind.
Ergänzende Sicherheitshinweise
Kabeleinstechspitze SPB-S20-A
Einstechpüfungen dürfen nur an freigelegten
Einzeladern von Kabeln durchgeführt werden,
andernfalls besteht Kurzschlussgefahr.
Einstechprüfungen an Kabeln beschädigen
die Kabelisolierung.
Prüfungen dürfen nur an später zu versiegeln-
den Stellen, wie z.B. Verbindungsmuffen durch-
geführt werden.
Stiftspitze SPB-S70
Eine sichere Funktion ist nur bei vornliegendem
Kontakt gewährleistet. Seitliche Prüfstellen
müssen sichtbar kontaktiert werden (für Steck-
dosen nicht geeignet)
11

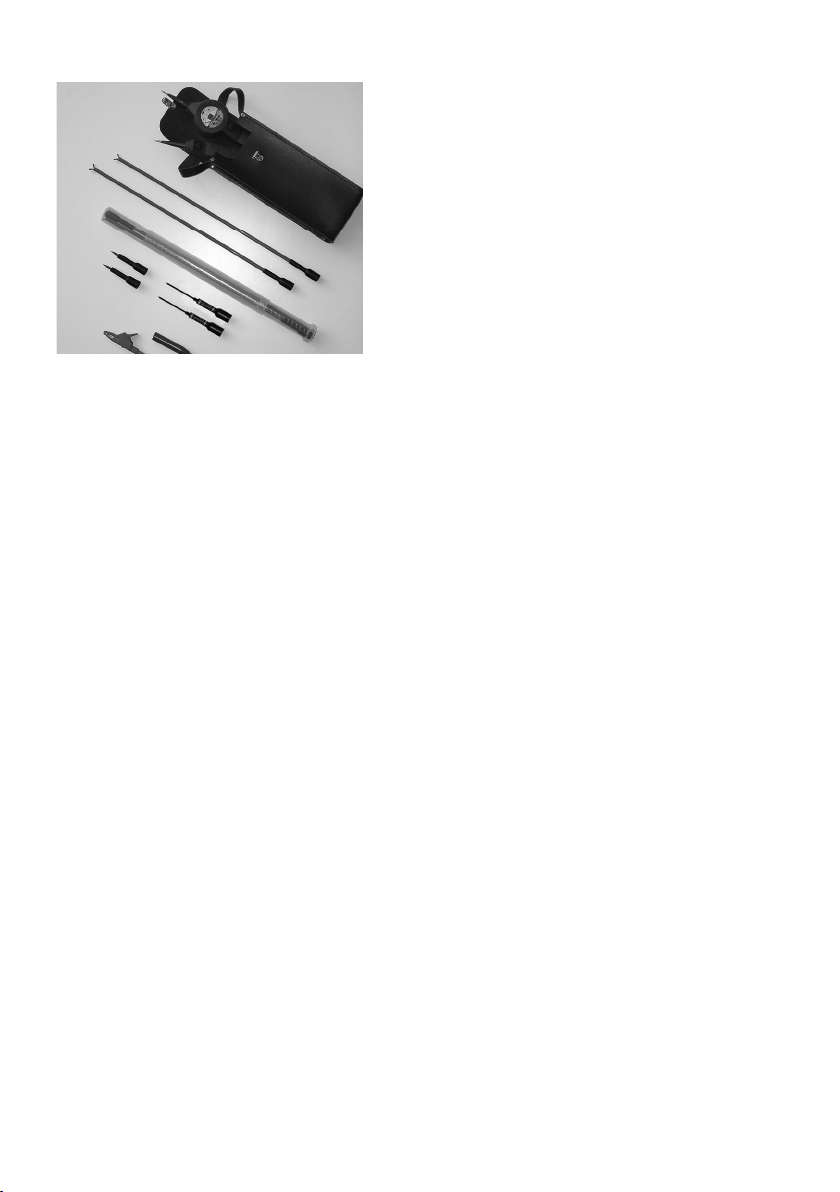

10. Zubehör optional

81020 SPB-S500 Verlängerungsspitze 500 mm,
isoliertes Edelstahlrohr,
1000 V
81022 SPB-S600 Verlängerungsspitze 600 mm,
isoliertes Edelstahlrohr,
1000 V
81028 SPB-S900 Verlängerungsspitze 900 mm,
GFK, 1000 V
81021 SPB-S20-A Einstechspitze für Erdkabel,
1000 V
81023 SPB-S70 Stiftspitze,
exibler Stift 3 x 63 mm,
CAT IV 600 V / CAT III 1000 V
81029 SPB-S-ADA Aufschraubadapter
mit 4 mm Buchse,
CAT IV 600 V / CAT III 1000 V
84311 L-SETR Prüeitung 0,8 m mit
Abgreifklemme,
CAT III 1000 V, rot
81030 SP-LED Ledertasche, 30 x 12 x 6 cm
81032 SP-KLT Kunstledertasche
30 x 12 x 6 cm
81035 SP-KLT-S600 Kunstledertasche für SPB
und Spitzen bis 600 mm,
65 x 17 cm
81031 S-HUELSE Plastikhülse für Verlängerungs-
spitzen bis 600 mm
81041 SP 200 Spannungsgeber 50 - 690 V,
Prüfbox für Spannungsprüfer
Art.Nr. Typ Beschreibung
Erhältliches Zubehör
12

Rudolph Tietzsch GmbH & Co. KG
Willringhauser Straße 18
58256 Ennepetal
GERMANY
Phone: [phone]
[email protected]
www.tietzsch.de SPB-DIG_BA_04-2016
User Instructions

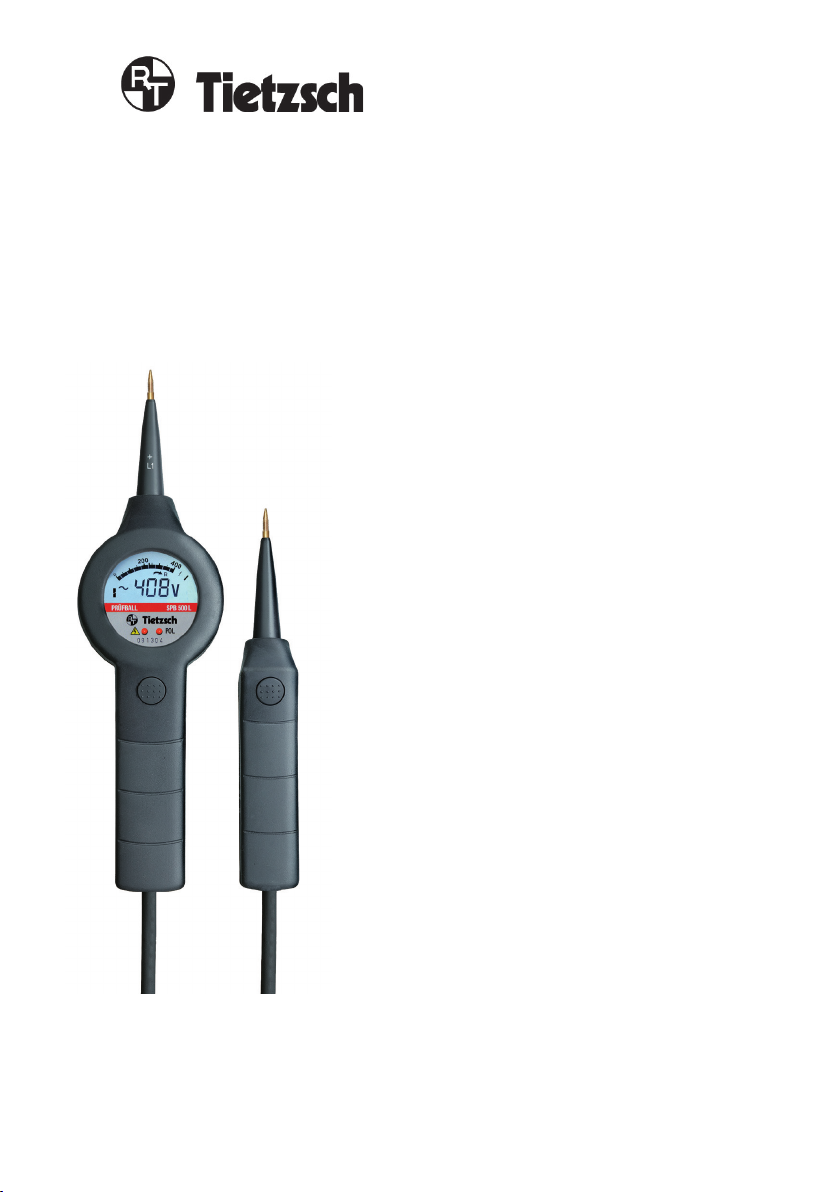

Prüfball SPB 500L
SPB 1000L
Voltage Tester

1
2
6
8
7
9
11
4
10
7
3
5
Symbols on the instrument
14
1 Test electrodes
2 Bargraph display for voltage indication
3 Drehfeldrichtung
4 Symbol for load indication and battery
5 LCD indication of voltage, resistance, polarity
and phase sequence
6 Type plate
7 -LED for hazardous voltages
≥50 V AC / 120 V DC
8 POL-LED for phase tester
9 Push-button for load
10 Handgear
11 Connecting line with protective cap
This device has to be disposed of according to the appli-
cable regulations and laws (for Europe: WEEE 2012/19/EU) .
Please contact [email protected] in regard to the return
of old devices.
On-time at highest nominal voltage
Recovery time after tests with highest nominal voltage
Device for live working
Push-button
TRon
RTo
Attention! Observe user instructions!
Mark of approval from VDE test authority
Indicates EC conformity

Labelling
Type of device and the serial number are stated on
the type plate located on the front and additional
markings at the backside of the device.
Types of device
Type Phase /
Phase
sequence
Continuity Additional
load
SPB 500L
50-500 V
SPB 1000L
50-1000 V
1. Application
The Prüfball SPB-L is a two-pole voltage tester with
LCD and LED indication in accordance with
EN/IEC 61243-3.
You can use the Prüfball SPB-L to measure d.c. and
a.c. voltages in the rated voltage ranges mentioned
on the back. Furthermore you can determine
polarity, phase, phase sequence and continuity.
Thanks to its high degree of protection (IP65) the
Prüfball SPB-L may even be used in rain.
1.1 Intended use
This device is intended for use in applications as
described in the operating instructions only. Thus,
it is imperative to observe the notes on safety and
the technical data in conjunction with the ambient
conditions.
Any other form of usage is not permitted and can
lead to accidents or destruction of the unit.
Any misuse will result in the expiry of all guarantee
and warrantly claims.
15
Voltage type Phase sequence Bargraph display
for voltage
indication
Voltage /
resistance value
Type
red LED POL
for phase test
red -LED for
hazardous voltage
≥50 V AC / 120 V DC
Serial number
Load indication
Battery symbol

16
2. Safety Precautions
The Prüfball SPB-L voltage tester has been approved
by VDE test authorities for application of the VDE
GS-symbol. When used for its intended purpose,
the safety of the operator, as well as that of the
instrument, is assured.
In order to maintain awless technical safety con-
ditions, and to assure safe use, it is imperative that
you read these operating instructions thoroughly
and carefully before placing your instrument
into service, and that you follow all instructions
contained therein.
Observe the following safety precautions:
The voltages indicated on the Prüfball SPB are
rated voltages. The voltage tester may only be
used in systems working within these rated
voltage ranges.
Faultless indication of display values is only
guaranteed between -15° and +45°C.
Hold the instrument by the handgears only, to
avoid covering the display and not touching the
test electrodes.
The maximum on-period is 120 seconds.
Only qualified persons may carry out work with
these device. The user needs to be farmiliar with
the risks for measuring voltage and compliance
with safety regulations and the proper use of the
voltage detector.
Workings may only be performed with appropri-
ate personal protective equipment.
Observe the minimum object distance to other
plant components that are energized or earthed
and use personal protective equipment as speci-
fied by national accident prevention regulations
(in Germany: DGUV 3 or DIN EN 50110-1).
The function of the voltage tester must be
checked briefly before and whenever possible
after the use. Carry out the function test. If the
indication of one or several systems fails in the
course of checking, the instrument must not be
used again.
The red -LED only serves as a indication for
hazardous voltage and not as measurement value.
With non pushed buttons this voltage detector
may not permit to clearly indicate the absence of
operating voltage in case of interference voltage
because of its relatively high internal impedance.
When the indication“voltage present”appears
on a part that is expected to be disconnected of
the installation, it is recommended to repeat the
test with pushed buttons with the SPB 500L or
by an other means with the SPB 1000L, that there
is no operating voltage on the part to be tested.
With determination of phase conductors and
phase sequence the perceptibility of the display
may be impaired, e.g. when using insulating
protective gears, in unfavourable locations, for
example on wooden ladders or insulating floor
coverings, as well as with unfavourable lighting
conditions and in an improperly earthed AC
voltage system.

17
The voltage tester may only be dismantled by
authorised personnel.
 Before using the device check the housing and
connecting line for visible damage. If damages
are visible the voltage tester may not be placed into
operation. In case of strong dirt contamination, the
tester must be cleaned before use.
 The tester has to be stored in a clean and dry
environment.
3. Putting into operation
The Prüfball is ready for operation when the protec-
tive caps have been removed.
After the device has been used, attach the protec-
tive caps to prevent injuries and discharge of the
battery when connecting both electrodes.
Attention!
In accordance with EN 50110-1 voltage testers must
be checked if they function correctly, briey before
and whenever possible after the use, for determi-
ning absence of voltage.
There are two possibilities:
3.1 Testing correct function with the integrated
self-test
Hold together both test electrodes.
Through this, the measurement and the connecting
line are tested.
On the display a value between 0 and 900 kΩ is
indicated.
In this case the self-test was successful.
If no value or„OL“ is indicated, the Prüfball has to be
checked at a known voltage source (see 3.2).
Note: The red -LED is not included when per-
forming this kind of self-test. Daily inspection is not
neccessary thanks to the highly reliable construction
and the redundant LCD indication.
Alternative:
3.2 Testing correct function at an known
voltage source
Check the function at a known voltage source
(> 50 V AC and > 120 V DC).
Both systems must indicate:
- the red -LED has to light up
- the voltage value is indicated on the display by
bar graph and value
Attention!
If one of the displays fails during the self-test, even
if only partial failure occurs, the voltage tester may
not be placed into operation!

18
4. Testing
The voltage tester switches on automatically when
a voltage of at least ca. 24 V is applied and switches
o automatically approximately 2 seconds after the
last measurement. Technical data are valid at a rated
voltage of 50 V.
4.1 Testing voltage and polarity
Securely contact the test electrodes with the test
points. The device displays the voltage level as
bar graph and indicates the value on the display.
Simultan display illumination is supplied by the test
voltage.
Attention!
If one of the two systems, -LED or display fails at
voltages ≥ 50 V AC / 120 V DC, the voltage tester may
not be placed into operation! The maximum allowa-
ble on-time for voltage testing is 120 seconds.
Note: The red - LED and the display remain in
working order, even with empty battery.
Direct and alternating voltage, polarity
The type of voltage is indicated by the symbols ”~”
for AC and ”-”for DC. If minus of a direct voltage
is connected to the test electrode (on the display
part) designated with ”+”, then the“-”leading sign
appears in front of the voltage value. If plus is con-
nected, then no leading sign appears.
4.1.1 Voltages 50 ... 500 V AC / DC (SPB 500L)
Voltages 50 ... 1000 V AC / DC (SPB 1000L)
(Nominal voltage range in accordance with
IEC 61243-3)
The device displays the voltage level as bar graph
and indicates the value on the display.
4.1.2 Voltages > 500 V AC / DC (SPB 500L)
Voltages > 1000 V AC / DC (SPB 1000L)
“OL” ashing in the display warns against voltages
exceeding the nominal voltage range. In this case,
the test procedure must be stopped immediately!
4.2 Load test
By pressing both pushbuttons a low resistance is ac-
tivated. The additional load is indicated by the sign.
Load is depending on voltage and time. For safety
reasons it reduces automatically. At 230 V and 20°C
ambient temperature, load is 31 mA for 15 seconds.
Afterwards, the additional load becomes highly
resistive. After 30 s cool-down, the additional load is
ready again.
RCD quick test
With the additional load RCDs (residual current-
operated protective device) up to 30 mA at 230 V can
be activated:
- Test the voltage between phase and protective
conductor (ground). The tester shows 230 V.
- Press both pushbuttons
- The RCD (residualcurrent-operated protectivedevice)
will be activated and 0 V is indicated on the scale.

19
Check for interference voltage
With the connection of load, inductive and capacitive
interference voltages can be suppressed:
- Test the supposed switched of line / phase to
neutral. The tester shows an interference voltage
(e.g. 120 V)
- Press both pushbuttons
- The tested voltage is charged. In case of an interfe-
rence voltage, the tested voltage will break down to
< 50 V. In case of an opperating voltage the tested
value from before will remain (e.g. 120 V).
Attention!
Interference voltage must be grounded before
further work.
Capacitor discharge
Withthe connectionofload,capacitorscanbedischarged:
- Test the capacitor voltage
- Press both push-buttons
- The capacitor will be discharged
4.3 Testing phase and phase sequence
These tests can be performed at a nominal voltage
of at least 165 V (50 Hz) against earth using the
integrated battery, see section 5.
Attention!
When performing these tests, the device must be
hold closely at the handgear of the display part.
Tests can be impaired by unfavourable locations,
for example on wooden ladders or insulating oor
coverings, as well as in improperly earthed AC
voltage systems.
Note: You may wear insulating gloves when
performing the tests. Phase sequence indication
during single-phase voltage tests (e.g. socket) has
no relevance. A short ash of the red -LED can be
eected by static electricity and has no signicance.
Hold closely at the handgear of the display part!

4.3.1 Phase test
Determination of the phase conductor occurs by
applying the test electrode“+L1”to the conductor.
The conductor is live when“POL” appears on the
display and the red POL-LED lights up.
Attention!
Single pole tests are not suitable for identication
the present of voltage.
4.3.2 Testing phase sequence
Note: Phase sequence tests can not be performed
with pressed buttons.
To determine the phase sequence between two
phases in a earthed three-phase current system
apply both test electrodes, clasp the handgrip of
the display part and proceed as follows (example
230/400 V):
- Search for the phase conductors using one pole
(see section 4.6.1).
- Apply both test electrodes to the two phase
conductors (display 400 V).
- When phase L1 is applied to the test electrode
marked (+L1) and L2 to the other test electrode
appears on the LC-display for rotation is
clockwise. If is indicated direction of rotation
is counter-clockwise.
The test result has to be checked by exchanging
the two test electrodes. The opposite direction of
rotation must be displayed.
If 230 V is displayed instead of 400 V, the neutral
conductor may have been contacted with one of the
test electrodes.
Attention!
In case both arrows are ashing or no arrow is indica-
ted, it is not possible to make any reliable statement,
because of the weak ground connection (handgrip
held closely? Location insulated?).
4.4 Continuity test
When the device is switched o hold the test elec-
trodes together in order to perform the continuity
test.„000 kΩ“ is indicated at the display.
Contact the test electrode with the test point.
With resistance values between 0 ... 1000 kΩ the LCD
in steps of 50 kΩ indicates measurement values in.
With resistance values of > 1000 kΩ the device
indicates„OL kΩ“.
Note: These tests work using the integrated battery,
see section 5.
20
