Tietzsch ZAP 350L User manual

Rudolph Tietzsch GmbH & Co. KG
Willringhauser Straße 18
58256 Ennepetal
GERMANY
Telefon: [phone]
[email protected]
www.tietzsch.de ZAP 350L_BA_06-2015
Bedienungsanleitung
User Instructions

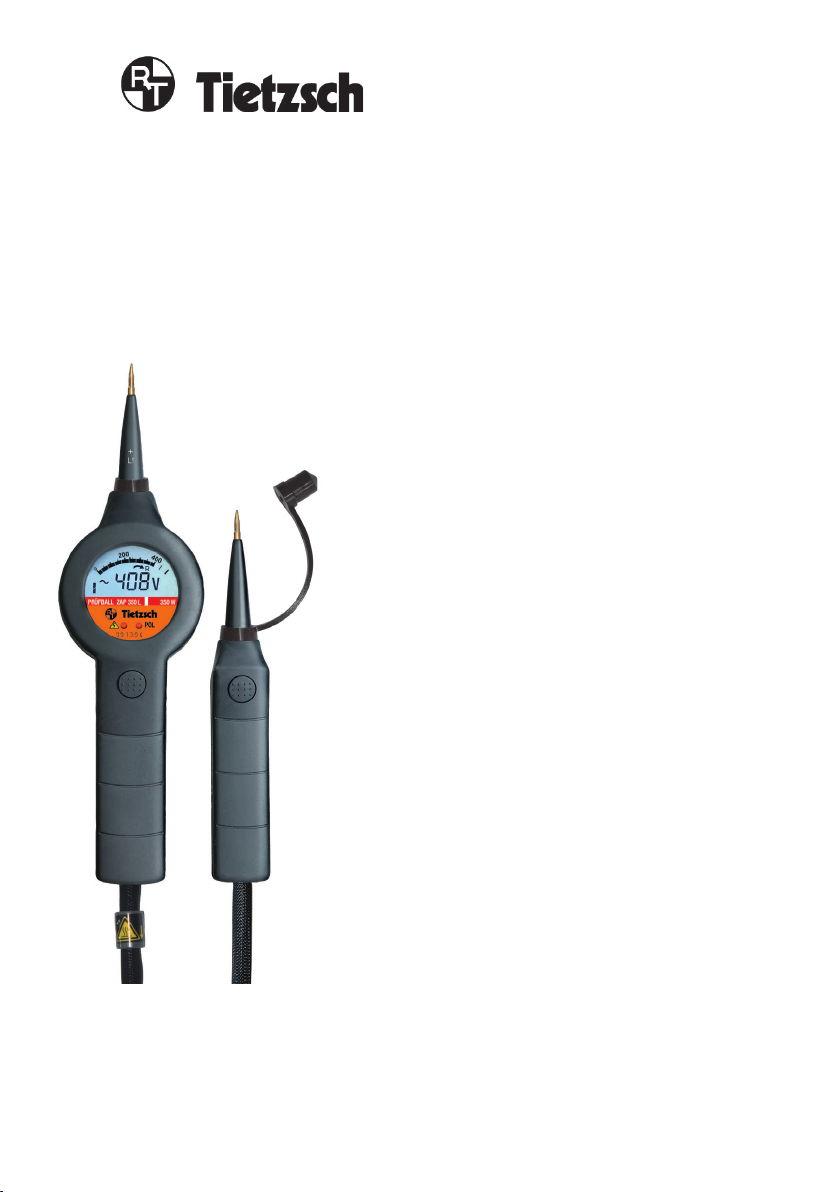

Prüfball ZAP 350L
Digitaler Zähleranlaufprüfer 350 W
Digital Electricity Meter Tester 350 W

1 Prüfelektrode
2 Schutzkappe für Elektroden
3 Balkenanzeige für Spannung
4 Drehfeldrichtungsanzeige
5 Symbol für zugeschaltete Last
6 Display (LCD) für Spannung, Widerstand,
Polarität und Drehfeld
7 Typenschild
8 -LED (LV-Anzeige) für Spannungen
≥50 V AC / 120 V DC
9 POL-LED für Phasenprüfer
10 Taster für Lastzuschaltung
11 Handhabe
12 Verbindungsleitung (Heizleitung für Last)
Symbole auf dem Gerät
Dieses Gerät muss gemäß den geltenden Richtlinien und
Gesetzen (für Europa: WEEE 2012/19/EU) fachgerecht
entsorgt werden .
Bei Fragen zur Altgeräte-Rücknahme wenden Sie sich bitte
an [email protected]
2
Achtung! Bedienungsanleitung beachten!
EG-Konformitätskennzeichnung
Einschaltdauer bei höchster Nennspannung
Erholzeit nach Prüfung mit höchster Nennspannung
Gerät zum Arbeiten unter Spannung
Taster (geschaltet)
TRon
RTo
3
4
7
9
5
11
8
12
10
6
2
1
1

1. Anwendung
Der Prüfball ZAP 350L ist ein zweipoliger Spanungs-
prüfer mit LCD- und LED-Anzeige nach
EN/IEC 61243-3.
Mit dem Prüfball ZAP 350L können Sie innerhalb des
auf der Rückseite angegebenen Nennspannungs-
bereiches Gleich- und Wechselspannungen prüfen,
die Polarität ermitteln, Phase, Drehfeldrichtung und
Durchgang feststellen und mit Hilfe der Lastzuschal-
tung Zähleranlaufprüfungen durchführen. Der ZAP
350L ist durch seine hohe Schutzart (IP 65) auch bei
Niederschlägen verwendbar.
1.1 Bestimmungsgemäße Verwendung
Das Gerät ist nur für die in der Bedienungsanleitung
beschriebenen Anwendungen bestimmt. Hierzu
sind besonders die Sicherheitshinweise und die
technischen Daten mit den Umgebungsbedigungen
zu beachten.
Andere Verwendungen sind unzulässig und können
zu Unfällen oder Zerstörung des Gerätes führen.
Diese Anwendungen führen zu einem sofortigen
Erlöschen jeglicher Garantie- und Gewährleistungs-
ansprüche.
2. Sicherheitshinweise
Bei bestimmungsgemäßer Verwendung werden
sowohl die Sicherheit der bedienenden Person als
auch die des Gerätes gewährleistet.
Um den sicherheitstechnisch einwandfreien Zu-
stand zu erhalten und die gefahrlose Anwendung
sicherzustellen, ist es unerlässlich, dass Sie vor
dem Einsatz Ihres Gerätes diese Bedienungsanlei-
tung vollständig lesen und diese in allen Punkten
befolgen.
Bitte beachten Sie folgende Sicherheits-
vorkehrungen:
Die Spannungsangaben auf dem Prüfball
ZAP 350L sind Nennwerte. Der Spannungsprüfer
darf nur in Anlagen mit dem angegebenen
Nennspannungsbereich benutzt werden.
Eine einwandfreie Anzeige ist nur im Tempera-
turbereich von - 15° C bis + 45° C sichergestellt.
Gerät nur an den Handhaben anfassen, um die
Anzeige nicht zu verdecken und die Prüfelektro-
den nicht zu berühren.
Die maximal zulässige Einschaltdauer des
Prüfballs beträgt 30 s.
Nur sachkundige Personen dürfen Arbeiten mit
diesem Produkt durchführen. Der Benutzer muss
mit den Gefahren der Spannungsmessung und
den Einhaltungen der Vorsichtsmassnahmen und
dem ordnungsgemäßen Gebrauch des Span-
nungsprüfers vertraut sein.
Arbeiten dürfen nur mit entsprechender Schutz-
ausrüstung durchgeführt werden.
Beachten Sie die Mindestabstände zu anderen
unter Spannung stehenden oder geerdeten
Anlagenteilen und verwenden Sie persönliche
Schutzausrüstung gemäß den landesspezifischen
Unfallverhütungsvorschriften (in Deutschland:
BGV A3 oder DIN EN 50110-1).
3

Spannungsprüfer müssen kurz vor und nach
Möglichkeit auch nach dem Einsatz auf Funktion
geprüft werden. Führen Sie den Funktionstest
durch und überprüfen Sie das Gerät an einer
bekannten Spannungsquelle (AC und DC).
Fällt hierbei die Anzeige eines oder mehrerer
Systeme aus, darf das Gerät nicht mehr
verwendet werden.
Die -LED (LV-Anzeige) dient nur als
Warnung vor gefährlichen Spannungen und
nicht als Messwert.
Dieser Spannungsprüfer kann bei ungedrückten
Tastern durch die relativ hohe Impedanz bei vor-
handenen Störspannungen die eindeutige An-
zeige„Betriebsspannung nicht vorhanden“ nicht
ermöglichen. Wenn die Anzeige „Spannung
vorhanden“ bei einem Teil erscheint, der als von
der Anlage getrennt gilt, wird empfohlen die
Prüfung mit gedrückten Tastern mit Zähleranlauf-
last zu Wiederholen und den Zustand „Betriebs-
spannung nicht vorhanden“ nachzuweisen und
festzustellen.
Bei Ermittlung von Außenleitern und der Dreh-
feldrichtung kann die Wahrnehmbarkeit der
Anzeige beeinträchtigt sein, z.B. bei ungünstigen
Standorten wie Holztrittleitern oder isolierenden
Fußbodenbelägen und bei einem nicht betriebs-
mäßig geerdeten Wechselspannungssystem.
Unbefugte dürfen den Spannungsprüfer nicht
zerlegen.
Vor Verwendung des Prüfers ist das Gehäuse und
die Messleitung auf Beschädigungen zu über-
prüfen. Wenn Beschädigungen zu erkennen sind,
darf der Prüfer nicht mehr verwendet werden.
Bei starker Verschmutzungen ist der Prüfer vor
der Verwendung zu säubern.
Die Lagerung des Spannungsprüfers muss in
trockener und sauberer Umgebung erfolgen.
Bei längerer Lastprüfung wird die Verbindungs-
leitung heiß. Sie darf nicht geknickt werden und
bei Gebrauch nicht aufgewickelt, verknotet oder
um den Hals gehängt sein. Prüfungen mit Last
dürfen nur bis zur Nennspannung 230 V durch-
geführt werden. Bei mehreren Lastprüfungen in
Folge sind Abkühlpausen einzulegen.
3. Inbetriebnahme
Der Prüfball ist sofort nach Abnehmen der Schutz-
kappen betriebsbereit. Nach Verwendung des
Gerätes sind die Schutzkappen wieder aufzustecken,
damit die Batterie durch Kontakt beider Elektroden
nicht entladen wird und Verletzungen vermieden
werden.
3.1 Prüfen von Anzeige und Funktion
Nach EN 50110-1 müssen Spannungsprüfer
mindestens unmittelbar vor und nach Möglichkeit
auch nach Gebrauch überprüft werden. Prüfen Sie
die Funktion an einer bekannten Spannungsquelle
(AC und DC). Der Spannungswert wird auf dem
Display durch Balken und Wert angezeigt. Die
LV-Anzeige (rote LED) leuchtet bei Spannungen über
50 V AC / 120 V DC. Nach erfolgreichem Test 3.1 kann
der Prüfball als Spannungsprüfer verwendet werden.
Achtung!
Fällt eine Anzeige auch nur teilweise aus, darf der
Spannungsprüfer nicht mehr verwendet werden!
4

5
3.2 Prüfen der Batterie für die Zusatzfunktionen
Der Prüfball muss ausgeschaltet sein. Halten Sie die
beiden Prüfelektroden zusammen.
Die Durchgangsprüfung schaltet sich ein und im
Display wird„000 kΩ“ angezeigt.
Lösen Sie die Prüfelektroden voneinander.
Auf dem Display wird „OL kΩ“ angezeigt.
Hierdurch wird die Durchgangsprüfung, die Verbin-
dungsleitung und die Batterie für Zusatzfunktionen
des Gerätes überprüft.
Hinweis: Falls das Batteriesymbol erscheint oder
beim Zusammenhalten der beiden Prüfelektroden
nicht„000 kΩ“ angezeigt wird, beachten Sie bitte
Abschnitt 5.
Spannungsprüfungen sind weiterhin möglich.
4. Prüfen
4.1 Allgemeine Hinweise
Bei Anlegen einer Spannung ab ca. 24 V schaltet
sich der Spannungsprüfer automatisch ein, oder bei
Durchgangsprüfungen auf Spannungsprüfen um.
Das Gerät schaltet sich etwa 2 s nach der letzten
Messung automatisch aus.
Hinweis zum ZAP 350L: Der Prüfball ZAP 350L ist
mit Tastern in beiden Handgrien ausgestattet.
Spannung wird mit gedrückten oder ungedrückten
Tastern über die LCD- und LED-Anzeige angezeigt.
Ohne Taster werden hochohmige, mit Tastern
niederohmige Prüfungen mit zugeschalteter Last
350 W durchgeführt. In extremen Fällen kann eine
Anzeige von induktiven oder kapazitiven Span-
nungen erfolgen, die bei Betätigung beider Taster
erlischt.
Achtung!
Die Verbindungsleitung darf nicht geknickt werden,
sonst kann diese beschädigt werden.
Hierzu sollte der ZAP in einer geeigneten Tasche
aufbewahrt werden (siehe Abschnitt 10).

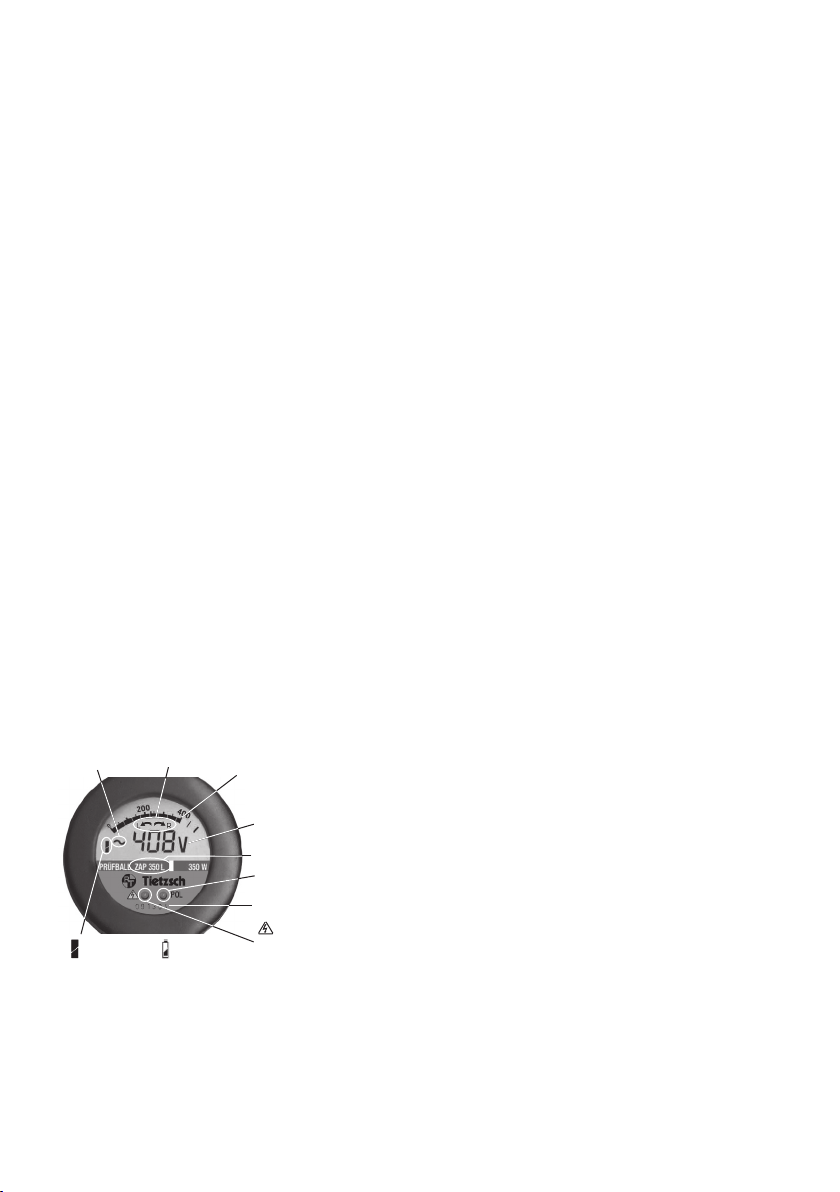

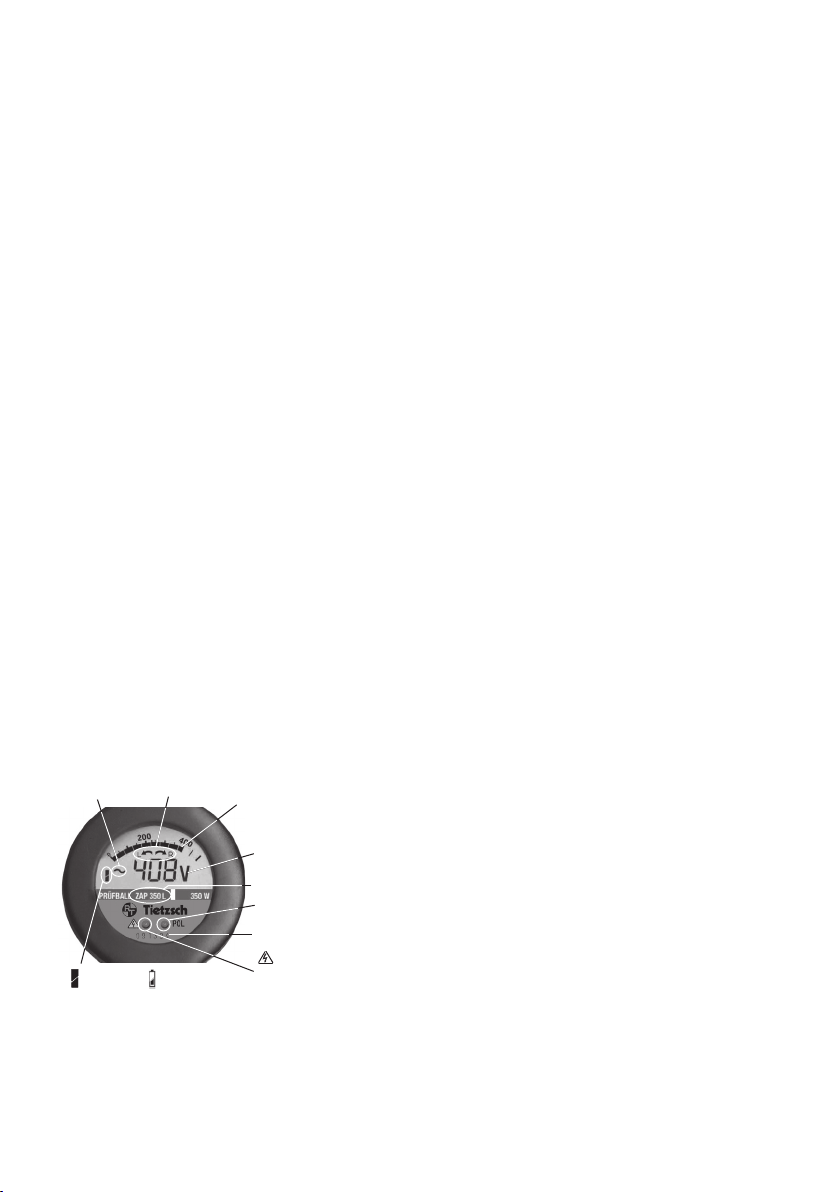

4.2 Kennzeichnung
Der Gerätetyp und die Seriennummer sind auf dem
Typenschild vorne, der Nennspannungsbereich auf
der Rückseite angegeben.
Spannungsart Drehfeldrichtung Balkenanzeige für
Spannung
Spannungs-/
Widerstandswert
Typ
POL-LED für
Phasenprüfer
- LED (LV-Anzeige)
für Spannungen
≥50 V AC / 120 V DC
Seriennummer
Lastanzeige ( Batteriesymbol)

6
4.3 Spannung und Polarität prüfen
Setzen Sie die beiden Prüfspitzen mit sicherem
Kontakt auf die Messstellen auf.
Die Spannung wird auf dem Display durch Balken
und als Wert angezeigt. Gleichzeitig wird das Display
durch die Prüfspannung beleuchtet.
Bei gefährlichen Spannungen ≥50 V AC / 120 V DC
leuchtet die -LED (LV-Anzeige).
Achtung!
Die zulässige Einschaltdauer bei Spannungs-
prüfungen beträgt 30 Sekunden.
Hinweis: Die LV-Anzeige und das Display bleiben
auch bei leerer Batterie funktionsbereit.
Gleich-/Wechselspannung, Polarität
Die Art der Spannung wird durch die Symbole„~“
für AC und „–“ für DC dargestellt.
Liegt der Minuspol einer Gleichspannung an der mit
„+“ gekennzeichneten Prüfspitze (am Anzeigeteil),
erscheint das„-“ Zeichen vor dem Spannungswert
im Display. Liegt dort ein Pluspol an, erscheint kein
Vorzeichen.
4.3.1 Spannungen 50 ... 500 V AC / DC
(Nennspannungsbereich nach IEC 61243-3)
Das Gerät zeigt die Höhe der Spannung als Balken
und als Wert in Volt auf dem Display an.
Hinweis: Das Gerät schaltet sich ab ca. 24 V ein und
zeigt den Wert auf dem Display an. Die technischen
Daten gelten ab der Nennspannung 50 V.
4.3.2 Spannungen > 500 V AC / DC
Vor Überspannungen warnt die blinkende OL-Anzeige.
In diesem Fall muss die Prüfung sofort abgebrochen
werden!
4.4 Lastzuschaltung
Der Prüfball ZAP 350L ist durch seine hohe zuschalt-
bare Leistung zum schnellen Anlauftest bei der
Inbetriebnahme von Stromzählern geeignet.
Wenn beide Taster betätigen werden, wird ein
niedriger Widerstand zugeschaltet, mit der auch in-
duktive und kapazitive Störspannungen unterdrückt
werden.
Die zugeschaltete Last wird durch das Symbol
signalisiert.
Eine Überwachung schaltet die Last ab, wenn eine
Spannung über 260 V anliegt. Zusätzlich spricht bei
der Überwärmung der speziellen Heizleitung ein
Thermoschutz an. In diesem Fall ist eine längere
Abkühlphase erforderlich.
Durch die zugeschaltete Last können auch RCDs
(Fi-Schutzeinrichtungen) bis 500 mA bei 230 V
ausgelöst werden:
Prüfen Sie hierzu die Spannung zwischen Phase und
Schutzleiter (Erde). Die Anzeige zeigt ca. 230 V.
Betätigen Sie beide Taster, dann löst der RCD aus
und die Anzeige erlischt.
Achtung!
Bei längerer Lastprüfung wird die Verbindungslei-
tung heiß. Sie darf nicht geknickt werden und bei
Gebrauch nicht aufgewickelt, verknotet oder um den
Hals gehängt sein. Prüfungen mit Last dürfen nur bis
zur Nennspannung 230 V durchgeführt werden.

7
4.5 Phase und Drehfeldrichtung prüfen
Diese Prüfungen funktionieren ab Spannungen von
165 V (50 Hz) gegen Erde mithilfe der integrierten
Batterie, siehe Abschnitt 5.
Achtung!
Bei diesen Prüfungen muss das Gerät an der Hand-
habe des Anzeigeteils fest umfasst werden.
Prüfungen können durch ungünstige Standorte wie
Holztrittleitern oder stark isolierende Fußboden-
beläge und bei nicht betriebsmäßig geerdeten
Wechselspannungssystemen beeinträchtigt werden.
Hinweis: Es können isolierende Handschuhe getra-
gen werden.
4.5.1 Phasenprüfung
Die Ermittlung des Außenleiters erfolgt durch An-
legen der mit„+ L1“ gekennzeichneten Prüfelek-
trode an den Leiter. Wird„POL“ auf dem Display
angezeigt oder leuchtet die rote POL-LED, so ist der
Leiter spannungsführend.
Achtung!
Einpolige Prüfungen sind nicht für die Festellung der
Spannungsfreiheit geeignet.
4.5.2 Prüfen der Drehfeldrichtung
Hinweis: Drehfeldrichtungsprüfungen können nicht
mit gedrückten Tastern durchgeführt werden.
Das Drehfeld zwischen zwei Phasen im geerdeten
Drehstromnetz wird durch Anlegen beider Prüf-
elektroden und Umfassen der Handhabe des An-
zeigeteils wie folgt festgestellt (Beispiel bei 230/400 V):
- Suchen Sie einpolig die Außenleiter (siehe 4.5.1).
- Legen Sie beide Prüfelektroden an zwei Außenleiter
an (Anzeige 400 V).
- Liegt die Phase L1 an der Prüfspitze mit Anzeige
(+L1) und L2 an der anderen Prüfspitze, so
erscheint im LC-Display der Pfeil bei
Rechtsdrehfeld. Erscheint der Pfeil so liegt ein
Linksdrehfeld vor.
Das Prüfergebnis ist durch Tauschen der beiden
Prüfspitzen zu kontrollieren. Hierbei muss die entge-
gengesetzte Drehrichtung angezeigt werden.
Falls 230 V statt 400 V angezeigt wird, ist möglicher-
weise der Neutralleiter mit einer der beiden Prüf-
spitzen kontaktiert.
Achtung!
Wenn beide Pfeile gleichzeitig blinken oder kein
Pfeil angezeigt wird, ist keine zuverlässige Aussage
möglich, da die Erdverbindung zu schwach ist
(Handhabe nicht fest umfasst? Standort isoliert?).
4.6 Widerstand und Durchgang prüfen
Zum Einschalten der Durchgangsprüfung müssen
die Prüfelektroden im ausgeschalteten Zustand
zusammen gehalten werden, dann erscheint
„000 kΩ“ auf dem Display.
Gerät an der Handhabe des
Anzeigeteils fest umfassen!

8
Kontaktieren Sie mit den Prüfelektroden die Mess-
stellen. Bei Widerstandswerten von 0 ... 1000 kΩ
wird der Messwert auf dem LCD in 50 kΩ-Schritten
angezeigt. Bei Widerstandswerten > 1000 kΩ wird
„OL kΩ“ angezeigt.
Hinweis: Diese Prüfungen funktionieren mithilfe der
integrierten Batterie, siehe Abschnitt 5.
5. Batterie
Die Spannungsprüfung funktioniert ohne Batterie.
Die zusätzlichen Prüunktionen Phase, Drehfeld-
richtung und Durchgang werden von einer
integrierten Longlife-Li-Batterie gespeist, die über
10 Jahre Lebensdauer bei normalem täglichen
Gebrauch hat.
Die Prüfung der Batterie erfolgt mit der Durch-
gangsprüfung (siehe 3.2 und 4.6). Erscheint das
Batteriesymbol dauerhaft, sollte die Batterie
innerhalb der nächsten Monate durch den Hersteller
ausgewechselt werden, siehe Abschnitt 7.
Die Zusatzfunktionen arbeiten weiterhin zuverlässig
solange„000 kΩ“ bei zusammengehaltenen
Elektroden angezeigt wird.
6. Wartung
6.1 Allgemeine Informationen
Der Prüfball ist völlig wartungsfrei. Dennoch ist
folgendes für den sicheren Betrieb zu beachten:
Bewahren Sie Ihren Spannungsprüfer stets in
trockenem und sauberem Zustand auf.
Die Verbin-
dungsleitung darf nicht geknickt werden, sonst
kann diese beschädigt werden.
Das Gehäuse können
Sie mit einem mit Isopropanol (Alkohol) oder Seifen-
wasser befeuchteten Tuch reinigen.
6.2 Wiederholungsprüfung
Nach EN 61243-3 wird eine Wiederholungsprüfung
empfohlen. Sie soll die Frist von 6 Jahre nicht
überschreiten. Je nach Einsatzbedingungen und
Häugkeit der Benutzung kann eine frühere Prüfung
vom Anwender festgelegt werden.
Die Seriennummer mit Herstelldatum
(WWJJNN=Woche Jahr Nummer) ist auf der Vorder-
seite des Geräts eingeprägt. Wiederholungsprüfungen
werden vom Hersteller angeboten und durch eine
Prüfplakette gekennzeichnet.
7. Reparatur
Eine Reparatur oder ein Batteriewechsel ist nur
durch den Hersteller oder durch vom Hersteller
ausdrücklich ermächtigte Werkstätten zulässig. Bei
Beschädigung des Gerätes, Ausfall des Funktonstests
nach Abschnitt 3. oder zur detaillierten Überprü-
fung/Kalibrierung wenden Sie sich bitte an:
[email protected]
oder senden Sie das Gerät mit Fehlerbeschreibung
an den Hersteller (Adresse siehe Seite 1).
8. Eingeschränkte Garantie- und
Haftungsbeschränkung
Durch ständige Qualitätskontrollen, modernste
Elektronik und hochwertige Werkstoe gewährlei-
sten wir, dass dieser Prüfer für die Dauer von
2 Jahren frei von Material- und Fertigungsdefekten
bleibt.

9
Diese Gewährleistung gilt nicht für Batterien,
unsachgemäße Handhabung, nicht bestimmungs-
gemäße Verwendung, Önen des Gehäuses, falsche
Lagerung, oder Schäden durch Unfälle.
Es werden keine weiteren Garantien wie die Eignung
für bestimmte Anwendungen abgegeben.
Wir übernehmen keine Haftung für Begleit- und
Folgeschäden oder Verluste, gleich welche Ursache
zugrunde liegt.
9. Technische Daten ZAP 350L
Nennspannung: 50 ... 500 V AC/DC
Nennfrequenzbereich : 0 ... 2000 Hz
Eingangswiderstand : direkt (hochohmig)
ca. 150-190 kΩ
geschaltet
(Zähleranlauf) 150 Ω
Strom Scheitelwert I
s
: direkt: < 3,5 mA
geschaltet: 1,5 A / 230 V
Einschaltdauer: 30 s
Anzeige : hochohmig, direkt anzeigend:
LED ≥ 50 V ~ und ≥ 120 V + -
LCD ≥ 50 V hintergrund-
beleuchtet
Genauigkeit 2,5 % + 5 Digit
niederohmig geschaltet:
zusätzliches Anzeigesymbol
für die zugeschaltete Last
Phase/Drehfeld/Polarität : kapazitiv, ohne Berührungs-
elektrode, Prüfung mit
Handschuh möglich
Pfeile für die Drehfeldrichtung
POL für Phase einpolig
Spannungsart - / ~
Durchgang: 0 ... 1000 kΩ
Zuschaltbare Leistung: ca. 350 W bei 230 V
Überspannungsschutz : automatische Abschaltung
der Last ab 260 V
Überlastschutz : Thermoschalter,
Schaltpunkt ca. 70°C
Stromversorgung : Spannungsprüfung aus
dem Netz ohne Batterie
Funktionen
Durchgang,
Phase, Drehfeld
durch
integrierte Longlife-
Li-Batterie
> 10 Jahre Betriebsdauer bei
normalen täglichen Gebrauch
Überspannungskategorie : CAT IV 500 V
Stoßspannungsfestigkeit : >12 kV (1,2/50 µs)
Prüfspannung : 6 kV
Betriebstemperatur : -15 ... + 45°
Gehäuse : Vollsilikon unzerbrechlich,
Anzeigeabdeckung aus
schlagfestem Polycarbonat
Schutzart : IP 65,
Gerät bei Niederschlägen
verwendbar
Verbindungsleitung : patentierte Thermoleitung
Ø 10 mm / 1,8 m
doppelt isoliert,
PA-Thermoschutzgeecht
Normen : IEC 61243-3:2009
EN 61243-3:2010
DIN-EN 61243-3:2011
EMV-Anforderungen: DIN-EN 61326
Maße / Gewicht: 274 x 75 x 47 mm
(Anzeigeteil) 510 g

10. Zubehör
Allgemeine Hinweise
Der Prüfbal ZAP ist an beiden Prüfelektroden mit
einem Gewinde versehen. Es darf nur Original-
Zubehör auf die Prüfelektroden aufgeschraubt werden,
z. B. Freileitungsprüfspitzen, Kabeleinstechspitzen,
Stiftspitzen, Adapter etc.
Achtung!
Die Verbindung zwischen Prüfspitze und Span-
nungsprüfer ist jeweils zu kontrollieren! Überprüfen
Sie die Funktion an einer bekannten Spannungs-
quelle oder mit dem Durchgangstest. Nur eine
einwandfreie mechanische Verbindung gewähr-
leistet sicheren Kontakt und damit eine eindeutige
Spannungsprüfung.
Sicherheitshinweise
Nur eingewiesenes Fachpersonal darf diese Ar-
beiten ausführen. Beachten Sie die Mindestab-
stände zu anderen unter Spannung stehenden
oder geerdeten Anlagenteilen und verwenden
Sie persönliche Schutzausrüstung gemäß den
landesspezischen Unfallverhütungsvorschriften
(in Deutschland: BGV A3 oder EN 50110-1).
Gerät nur an den Handhaben anfassen, um die
Anzeige nicht zu verdecken und die Verlänge-
rungsspitzen nicht zu berühren.
Spannungsprüfer und Prüfspitzen etc. müssen
trocken und sauber sein.
Spannungsprüfer und Prüfspitzen etc. dürfen
nicht verwendet werden wenn Beschädigungen
zu erkennen sind.
Ergänzende Sicherheitshinweise
Kabeleinstechspitze SPB-S20-A
Einstechpüfungen dürfen nur an freigelegten
Einzeladern von Kabeln durchgeführt werden,
andernfalls besteht Kurzschlussgefahr.
Einstechprüfungen an Kabeln beschädigen
die Kabelisolierung.
Prüfungen dürfen nur an später zu versiegeln-
den Stellen, wie z.B. Verbindungsmuffen durch-
geführt werden.
Stiftspitze SPB-S70
Eine sichere Funktion ist nur bei vornliegendem
Kontakt gewährleistet. Seitliche Prüfstellen
müssen sichtbar kontaktiert werden (für Steck-
dosen nicht geeignet)
10

11
81020 SPB-S500 Verlängerungsspitze 500 mm,
isoliertes Edelstahlrohr,
1000 V
81022 SPB-S600 Verlängerungsspitze 600 mm,
isoliertes Edelstahlrohr,
1000 V
81028 SPB-S900 Verlängerungsspitze 900 mm,
GFK, 1000 V
81021 SPB-S20-A Einstechspitze für Erdkabel,
1000 V
81023 SPB-S70 Stiftspitze,
exibler Stift 3 x 63 mm,
CAT IV 600 V / CAT III 1000 V
81029 SPB-S-ADA Aufschraubadapter
mit 4 mm Buchse,
CAT IV 600 V / CAT III 1000 V
84311 L-SETR Prüeitung 0,8 m mit
Abgreifklemme,
CAT III 1000 V, rot
81033
81034
Z350-LED
Z350-KLT
Ledertasche, 30 x 12 x 6 cm
Kunstledertasche,
30 x 21x 6 cm
81034 S-HUELSE Plastikhülse für Verlängerungs-
spitzen bis 600 mm
81041 SP 200 Spannungsgeber 50 - 690 V,
Prüfbox für Spannungsprüfer
Art.Nr. Typ Beschreibung
Erhältliches Zubehör
Ledertasche Z350-LED zur sicheren Aufbewahrung,
verhindert das Knicken der Verbindungsleitung
Stiftspitze SPB-S70 zur sicheren Prüfung an engen Kontakten

12

Rudolph Tietzsch GmbH & Co. KG
Willringhauser Straße 18
58256 Ennepetal
GERMANY
Phone: [phone]
[email protected]
www.tietzsch.de ZAP 350L_BA_06-2015
User Instructions
Prüfball ZAP 350L
Digital Electricity Meter Tester 350 W

1 Test electrodes
2 Protective cap for electrodes
3 Bargraph display for voltage indication
4 Rotary eld direction
5 Symbol for load indication
6 LCD indication of voltage, resistance, polarity
and phase sequence
7 Type plate
8 -LED (LV indication)
for voltages ≥50 V AC / 120 V D
9 POL-LED for phase tester
10 Push-button for load
11 Handgear
12 Connecting line (heating line for load)
Symbols on the instrument
14
This device has to be disposed according to the applica-
ble regulations and laws (for Europe: WEEE 2012/19/EU).
Please contact [email protected] in regard to the return
of old devices.
Attention! Observe user instructions!
Indicates EC conformity
On-time at highest nominal voltage
Recovery time after tests with highest nominal voltage
Device for live working
Push-button
TRon
RTo
3
4
7
9
5
11
8
12
10
6
2
1
1

1. Application
The Prüfball ZAP 350L is a two-pole voltage tester
with LCD and LED indication in accordance with
EN/IEC 61243-3.
You can use the Prüfball ZAP 350L to measure d.c.
and a.c. voltages in the rated voltage ranges menti-
oned on the back, determine polarity, phase, phase
sequence and continuity.
Thanks to its high degree of protection (IP65) the
Prüfball may even be used in rain.
1.1 Intended use
This device is intended for use in applications as
described in the operating instructions only. Thus,
it is imperative to observe the notes on safety and
the technical data in conjunction with the ambient
conditions.
Any other form of usage is not permitted and can
lead to accidents or destruction of the unit.
Any misuse will result in the expiry of all guarantee
and warrantly claims.
2. Safety Precautions
When used for its intended purpose, the safety of
the operator, as well as that of the instrument, is
assured.
In order to maintain awless technical safety con-
ditions, and to assure safe use, it is imperative that
you read these operating instructions thoroughly
and carefully before placing your instrument
into service, and that you follow all instructions
contained therein.
Observe the following safety precautions:
The voltages indicated on the Prüfball ZAP are
rated voltages. The voltage tester may only be
used in systems working within these rated
voltage ranges.
Faultless indication of display values is only
guaranteed between -15° and +45°C.
Hold the instrument by the handgears only, to
avoid covering the display and not touching the
test electrodes.
The maximum on-period is 30 seconds.
Only qualified persons may carry out work with
these device. The user needs to be farmiliar with
the risks for measuring voltage and compliance
with safety regulations and the proper use of the
voltage detector.
Workings may only be performed with appropri-
ate personal protective equipment.
Observe the minimum object distance to other
plant components that are energized or earthed
and use personal protective equipment as speci-
fied by national accident prevention regulations
(in Germany: BGV A3 or DIN EN 50110-1).
The function of the voltage tester must be
checked briefly before and whenever possible
after the use. Carry out the function test and
check the instrument at a known voltage source
(AC and DC). If the indication of one or several
systems fails in the course of checking, the
instrument must not be used again.
15

16
The -LED (LV-indication) only serves as a
indication for hazardous voltage and not as
measurement value.
With non pushed buttons this voltage detector
may not permit to clearly indicate the absence of
operating voltage in case of interference voltage
because of its relatively high internal impedance.
When the indication“voltage present” appears
on a part that is expected to be disconnected of
the installation, it is recommended to repeat the
test with pushed buttons with load, that there is
no operating voltage on the part to be tested.
With determination of phase conductors and
phase sequence the perceptibility of the display
may be impaired, e.g. when using insulating
protective gears, in unfavourable locations, for
example on wooden ladders or insulating floor
coverings, as well as with unfavourable lighting
conditions and in an improperly earthed AC
voltage system.
The voltage tester may only be dismantled by
authorised personnel.

Before using the device check the housing and
connecting line for visible damage. If damages
are visible the voltage tester may not be placed into
operation. In case of strong dirt contamination, the
tester must be cleaned before use.
 The tester has to be stored in a clean and dry
environment.
During longer load tests the connection line
warms up. Neither bend or wind the connecting
line during the test procedure nor knot and hang
the line around your neck. Load tests may only be
performed up to 230 V rated voltage.
An interruption for cooling is neccessary when
performing several load tests in a sequence.
3. Putting into operation
The Prüfball is ready for operation when the protec-
tive caps have been removed.
After the device has been used, attach the protective
caps to prevent injuries and discharge of the battery
when connecting both electrodes.
3.1 Testing display and function (self-test)
In accordance with EN 50110-1 voltage testers must
be checked if they function correctly, briefly before
and whenever possible after the use, for determi-
ning absence of voltage.
Check the function at a known voltage source
(AC and DC). The voltage value is indicated on the
display by bar graph and value. The LV-indication
(red LED) lights up at voltages of more than
50 V AC / 120 V DC.
Attention!
If one of the displays fails during the self-test, even
if only partial failure occurs, the voltage tester may
not be placed into operation!
The Prüfball may be used as voltage tester when
testing 3.1 was successful.

17
3.2 Testing battery and additional functions
The Prüfball has to be switched o. Hold together
both test electrodes.
The continuity test switches on and„000 kΩ“ is
indicated.
Lose contact between the test electrodes.„OL kΩ“
is indicated.
Hereby the continuity test, connecting line and bat-
tery for additional functions of the device are tested.
Note: Please observe section 5 in case the battery
symbol appears or„000 kΩ“ is not indicated when
connecting the electrodes.
Voltage tests are still possible.
4. Testing
4.1 General Instructions
The voltage tester switches on automatically when
a voltage of at least ca. 24 V is applied, or switches
over from continuity to voltage testing.
The instrument switches o automatically approxi-
mately 2 seconds after the last measurement.
Note: The Prüfball ZAP 350L is equipped with push-
buttons on both handgears.
Voltage is indicated by LEDs and the LCD either with
or without pressing the push-buttons.
Without pressing the push-buttons the instrument
performs high-resistance tests and while pressing
them, low-impedance tests are performed.
In extreme cases, indication of inductive or capa-
citive voltages may occur which disappears when
both push-buttons are pressed.
Attention!
The connecting line may not be bended otherwise it
can be damaged.
Therefore the ZAP has to be stored in an appropriate
bag (see section 10).
4.2 Labelling
Type of device and the serial number are stated on
the type plate located on the front and the rated
voltage range at the backside of the device.
Voltage type Phase sequence Bargraph for
voltage indication
Voltage /
resistance value
Type
POL-LED for
phase test
- LED (LV-display)
for voltage
≥50 V AC / 120 V DC
Serial number
Load indication ( Battery symbol)

18
4.3 Testing voltage an polarity
Securely contact the test electrodes with the test
points. The device displays the voltage level as
bar graph and indicates the value on the display.
Simultan display illumination is supplied by the test
voltage. When a hazardous voltage ≥ 50 V AC / 120 V
DC is impressed, the -LED lights up.
Attention!
The maximum allowable on-time for voltage testing
is 30 seconds.
Note: The LV indication (red LED) and the display
remain in working order, even with empty battery.
Direct and alternating voltage, polarity
The type of voltage is indicated by the symbols ”~”
for AC and ”-”for DC.
If minus of a direct voltage is connected to the test
electrode (on the display part) designated with
”+”, then the“-” leading sign appears in front of the
voltage value. If plus is connected, then no leading
sign appears.
4.3.1 Voltages 50 ... 500 V AC / DC
(Nominal voltage range in accordance with
IEC 61243-3)
The device indicates the type of voltage (AC / DC).
The voltage level is digitally indicated in Volt on the
display.
4.3.2 Voltages > 500 V AC / DC
“OL” ashing in the display warns against voltages
exceeding the nominal voltage range. In this case,
the test procedure must be stopped immediately!
4.4 Load test
The Prüfball ZAP 350L is through his high
performance suitable for fast start-up tests at initial
operation of electricity meters.
With the connection of load, also inductive and
capacitive interference voltages are suppressed.
Therefore press both push-buttons.
Symbol at the display indicates the connected
load.
A monitoring switches o the load when a voltage
of 260 V is applied. In case of overheating the
integrated thermal protection switches on. Then an
interruption for cooling is neccessary.
The additional load can activate till 500 mA RCDs
(residual-current-operated protective device) at
230 V.
Therefor check the voltage between phase and
grounding wire. Display indicates 230 V. Press both
push-buttons of the Prüfball, RCD is activated and
display goes out.
Attention!
During longer load tests the connection line warms
up. Neither bend or wind the connecting line during
the test procedure nor knot and hang the line
around your neck. Load tests may only be perfomed
up to 230 V rated voltage. An interruption for
cooling is neccessary when performing several load
tests in a sequence.

19
4.5 Testing phase and phase sequence
These tests can be performed at a nominal voltage
of at least 165 V (50 Hz) against earth using the
integrated battery, see section 5.
Attention!
When performing these tests, the device must be
hold closely at the handgrip of the display part.
Tests can be impaired by unfavourable locations,
for example on wooden ladders or insulating oor
coverings, as well as in improperly earthed AC
voltage systems.
Note: You may wear insulating gloves when perfor-
ming the tests.
4.5.1 Phase test
Determination of the phase conductor occurs by
applying the test electrode“+L1” to the conductor.
The conductor is live when“POL” appears on the
display and the red POL-LED lights up.
Attention!
Single pole tests are not suitable for identication
the present of voltage.
4.5.2 Testing phase sequence
Note: Phase sequence tests can not be performed
with pressed buttons.
To determine the phase sequence between two
phases in a earthed three-phase current system
apply both test electrodes, clasp the handgrip of
the display part and proceed as follows (example
230/400 V):
- Search for the phase conductors using one pole
(see section 4.5.1).
- Apply both test electrodes to the two phase
conductors (display 400 V).
- When phase L1 is applied to the test electrode
marked (+L1) and L2 to the other test electrode
appears on the LC-display for rotation is
clockwise. If is indicated direction of rotation
is counter-clockwise.
The test result has to be checked by exchanging
the two test electrodes. The opposite direction of
rotation must be displayed.
If 230 V is displayed instead of 400 V, the neutral
conductor may have been contacted with one of the
test electrodes.
Attention!
In case both arrows are ashing or no arrow is
indicated, it is not possible to make any reliable
statement, because of the weak ground connection
(handgrip held closely? Location insulated?).
4.6 Resistance and continuity test
When the device is switched o hold the test elec-
trodes together in order to perform the continuity
test then.„000 kΩ“ is indicated at the display.
Hold closely at the hand-
grip of the display part!

20
Contact the test electrode with the test point.
With resistance values between 0 ... 1000 kΩ the LCD
in steps of 50 kΩ indicates measurement values in.
With resistance values of > 1000 kΩ the device
indicates„OL kΩ“.
Note: These tests work using the integrated battery,
see section 5.
5. Battery
The voltage tester works without battery.
The additional test functions phase, phase sequence
and continuity are supplied by the integrated long-life
Li-battery, which has at least 10 years lifetime in case
of normal use.
The battery test is performed with the continuity test
(see section 3.2 and 4.6). When the battery symbol
appears permanently, the battery needs to be
replaced within the next months by the manufacturer,
see section 7.
The additional functions continue to work reliably as
long as„000 kΩ“ is indicated when holding together
the electrodes.
6. Maintenance
6.1 General information
The
Prüfball ZAP 350L is absolutely maintenance-free.
Nevertheless, observe the following information in
order to maintain safe operation:
Always keep the voltage tester dry and clean.
The connecting line may not be bended otherwise
it can be damaged.
The housing can be cleaned with
a cloth dampened with isopropyl (alcohol) or soapy
water.
6.2 Repeated inspection
According to EN 61243-3 it is recommended to carry
out repeated examinations.
It should not exceed the time-limit of 6 years.
Depending on operation conditions and frequency
a previous inspection may be recommendable.
The serial number with the date of manufacturing
(WWYYNN=Week Year Number) is imprinted on the
type plate on the frontside of the device. Repeated
inspections are oered by the manufacturer and
indicated by the inspection plate.
7. Repair
Repair or battery replacement is only allowed by the
manufacturer or explicitly authorized repair shops.
In case of damages on the device or failure of the
function test according to section 3 or for detailed
inspection/calibration, please contact:
[email protected] or send the device and a
description of failure back to the manufacturer
(address see page 1).
8. Limited warranty and limitation of liability
By continuous quality checks and production
controls, most modern electronics and high quality
materials we guarantee that the tester will be free
from defects in material and workmanship for two
years.
