tornos DECO 20/10 PTO Owner's manual

TORNOS SA CH-2740 MOUTIER http://www.tornos.ch Copyright © 1999-2012
TB-DECO PROGRAMMING MANUAL
(BASIC)
DECO 20/10 PTO
DECO 20/8 PTO
DECO 26/10 PTO
DECO 26/8 PTO

Page 2of 26
TABLE OF CONTENTS
1. INTRODUCTION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.1 MONO PTO MACHINES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2. MACHINE SPECIFICATIONS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1 SYNOPTIC TABLE. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.2 NAMES OF AXES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.3 AXIS TRAVEL. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.4 NAMES OF SPINDLES. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.5 MAXIMUM SPINDLE SPEED. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.6 KINEMATICS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3. PROGRAMMING. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.1 CREATING A PART. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.2 MODEL WITH CONTENTS OF OPERATIONS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

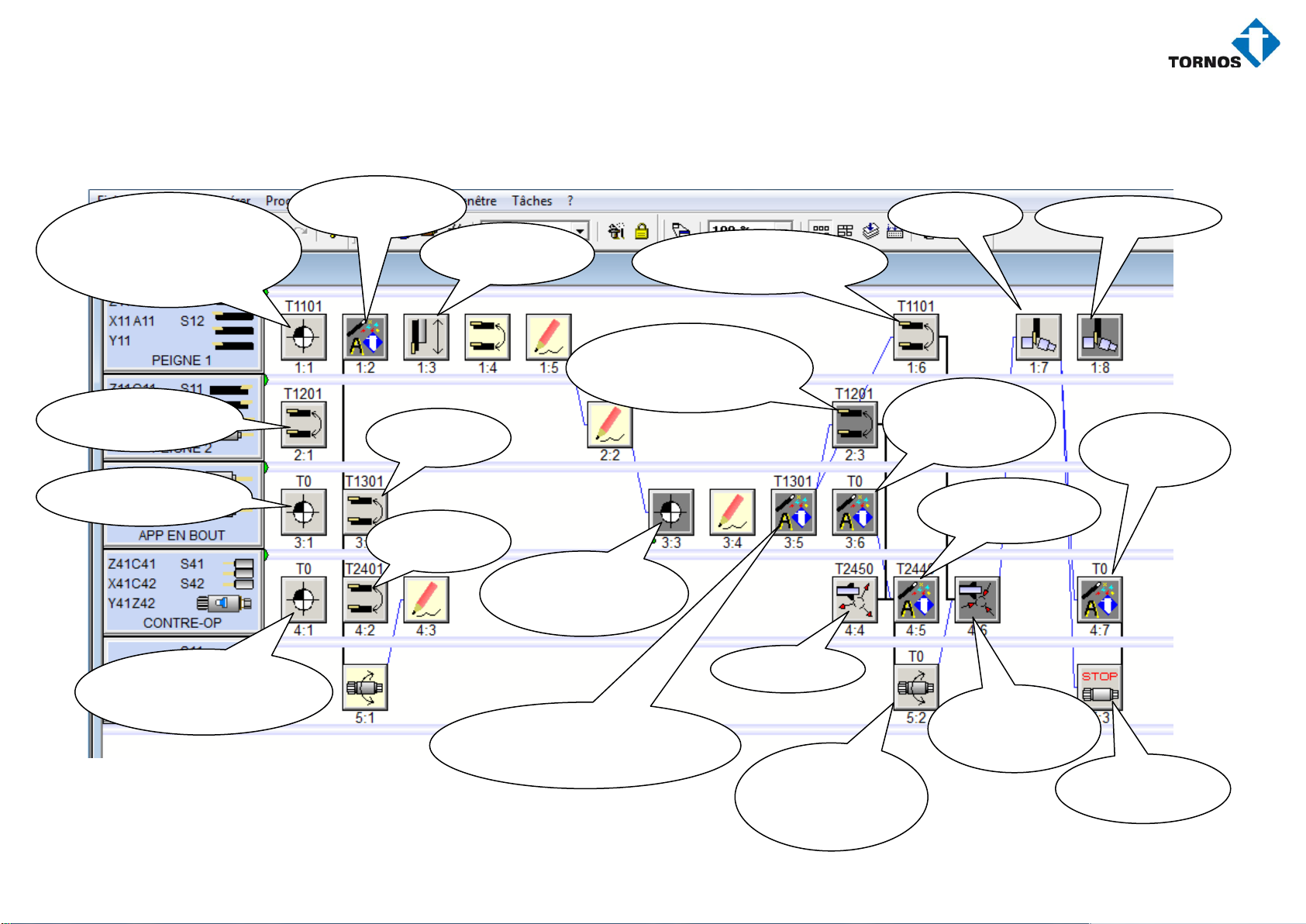

3.3 OPERATION GRID. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4 TOOLS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4.1 Names of tools. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4.2 Positions of standard tool-holders. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

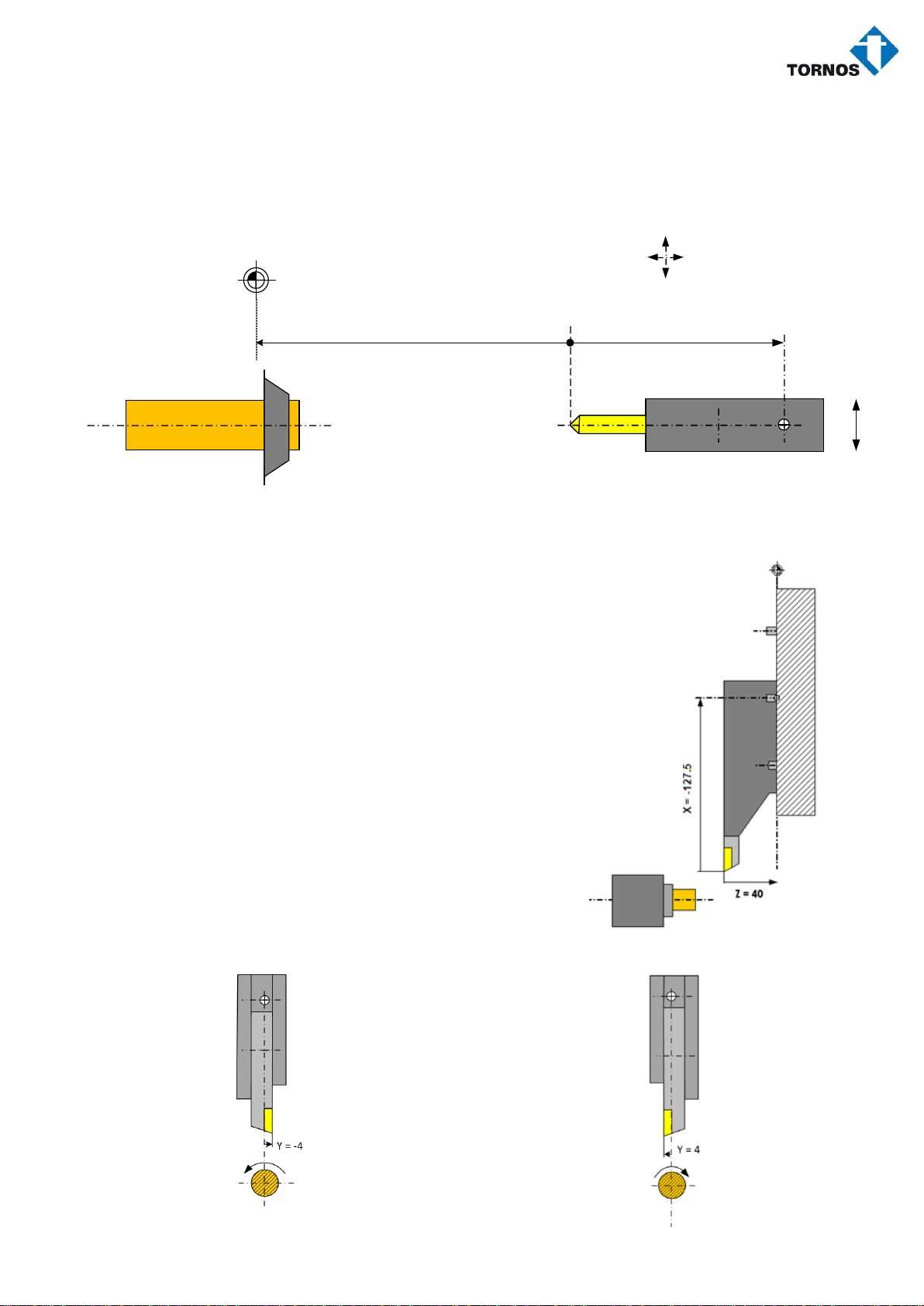

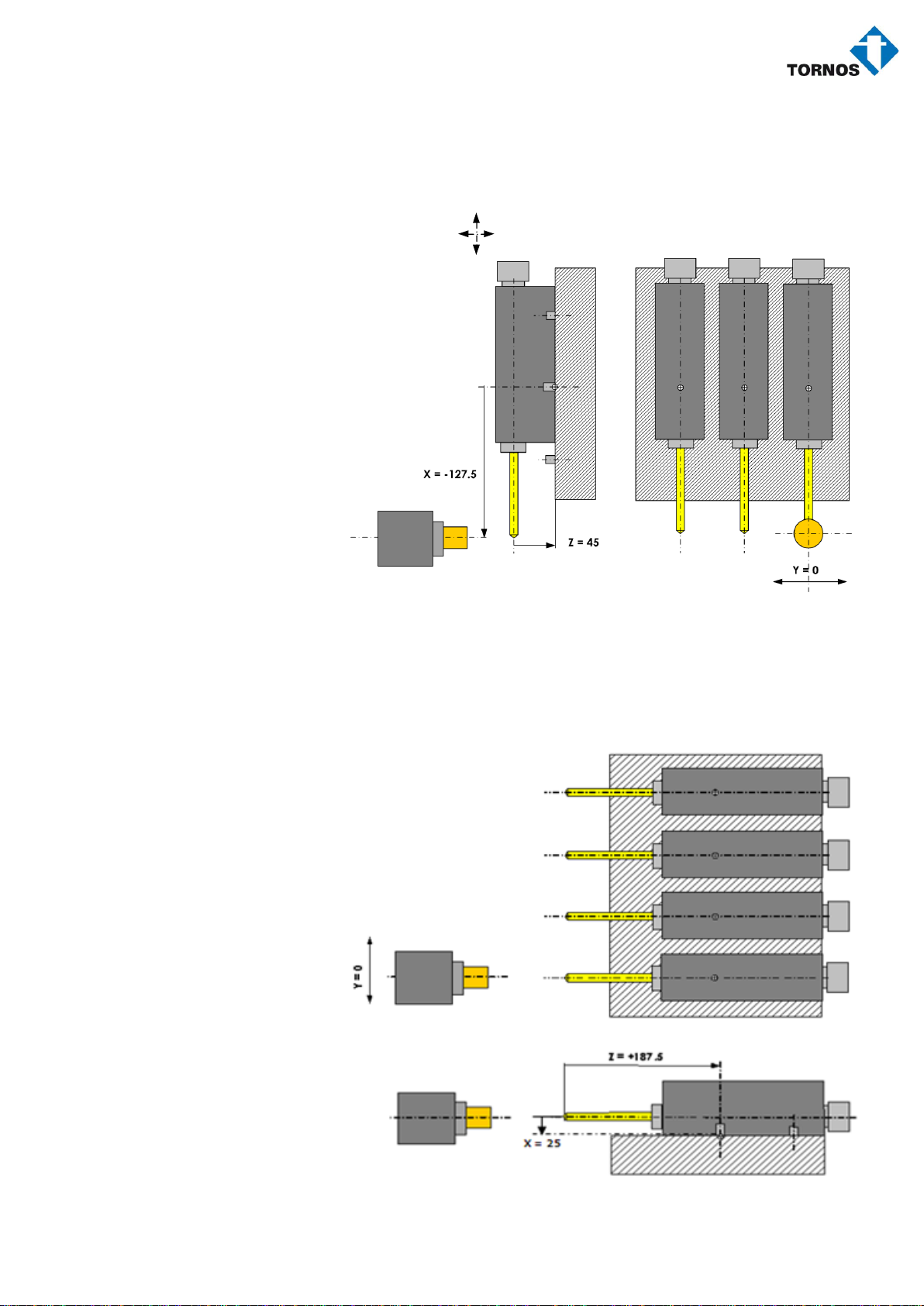

3.4.3 Tool geometries. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4.3.1 Mainwork gangs 1 and 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4.3.2 Mainwork gangs 1 and 2 with turning tool. . . . . . . . . . . . . . . . . . . . . . . . .
3.4.3.3 Frontwork attachment. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4.3.4 Cross backwork. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4.3.5 Turning cross backwork. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.4.3.6 Longitudinal backwork. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

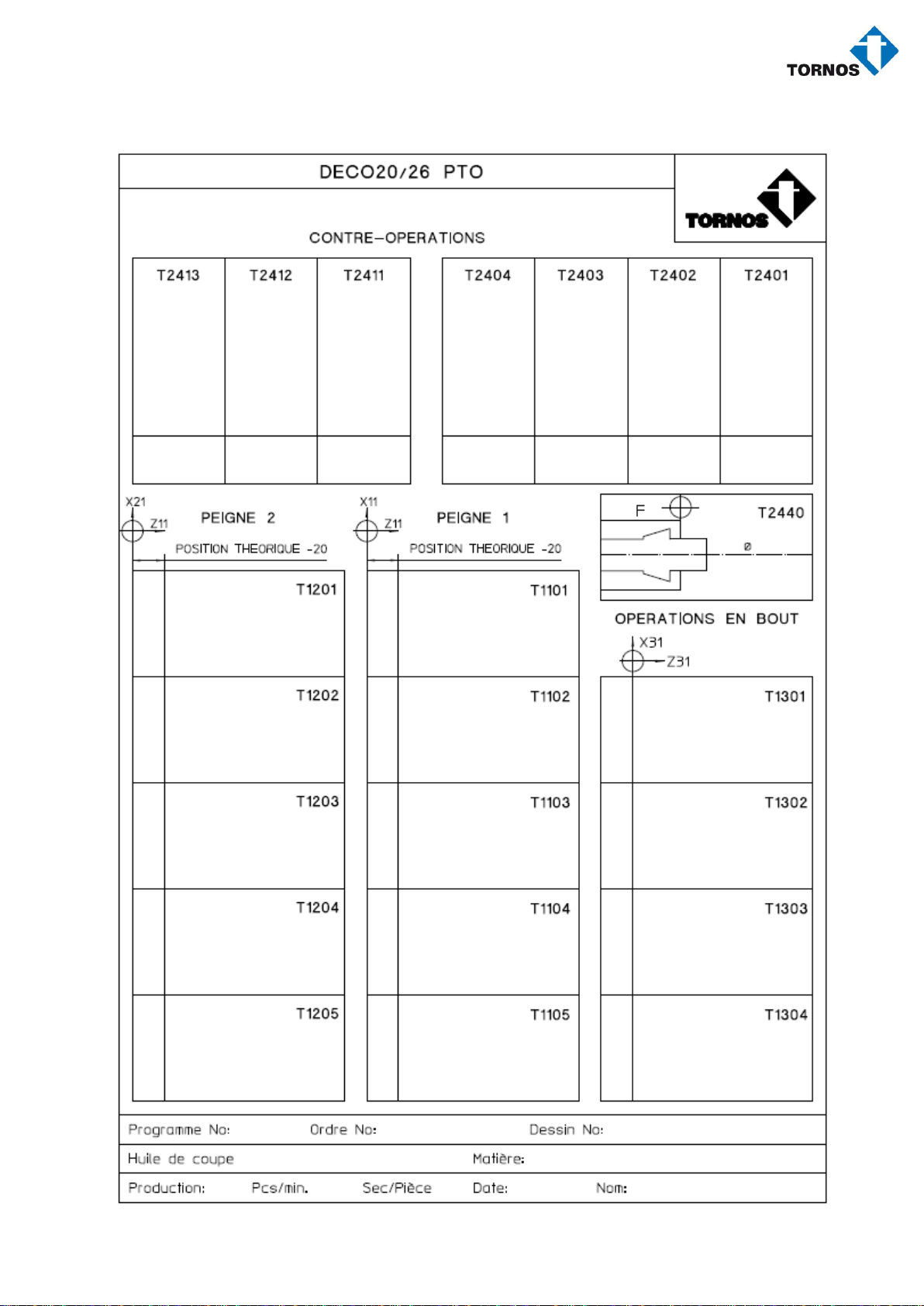

3.4.4 Tool grid. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.5 G Codes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3.6 M Codes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Page 3of 26
1. INTRODUCTION
1.1 MONO PTO MACHINES
This document was devised for user reference during part programming.
These machines feature more sophisticated technology (PTO) than previous machines
(PNC).
This technological progress explains the existing differences with the previous Deco and
EvoDECO machines.
The main differences are:
Name of axes
Name of spindles
Numbering of tools
Support geometric values
Model
M Codes

Page 4of 26
2. MACHINE SPECIFICATIONS
2.1 SYNOPTIC TABLE

Page 5of 26
2.2 NAMES OF AXES
AXES
Description
X11
Vertical X mainwork gang 1
Z11
Headstock Z
Y11
Vertical Y mainwork gang 1
C11
Headstock C axis
A11
Tools A axis
X21
Vertical X mainwork gang 2
Y21
Vertical Y mainwork gang 2
A21
Tools A axis
X31
X on frontwork gang
Z31
Z on frontwork gang
C31
Tool C axis
X41
X Tailstock
Z41
Z Tailstock
Y41
Y Tailstock
C41
Counter spindle C axis
C42
Backwork tool C axis
Z42
Manipulator
