Toyota CLA20L User manual

INSTALLATION MANUAL
INSIDE PASSENGER COMPARTMENT & INSIDE ENGINE COMPARTMENT
EUROPE
AIR CONDITIONING
ENGLISH-DEUTSCH-FRANÇAIS

© 2003 DENSO CORPORATION
All Rights Reserved. This book may not be reproduced or copied,
in whole or in part, without the written permission of the publisher.
ENGLISH
00500343
INTRODUCTION
IMPORTANT NOTICE
DEFINITION OF TERMS
FOREWORD
This manual has been published to explain how to install the air conditioning for TOYOTA RAV4.
When installing the air conditioning, installation should be performed as described in this manual.
[APPLICATION VEHICLE]
CAUTION
[DOCUMENT CODE AND DOCUMENT PART NUMBER]
This manual has been designed for technicians who are qualified and educated in the proper procedures of vehicle
safety, handling and maintenance; experienced in installation of car air conditioning or who are able to carry out
installation procedures when given instructions by an experienced technician in a supervisory capacity; and are
certified to handling refrigerant.
1. Take special care to ensure that clearance between air conditioning components and other components such as
brake parts, fuel system and electric wires as specified in this manual.
2. If a problem is found with the air conditioning system due to installation, refer back to the manual to correct the
problem(s).
3. Vehicle and air conditioning kit components as well as installation procedures are subject to change without
prior notice. Refer to the latest installation manual and service information. Any changes affecting the above
items will be given in the form of a “Installation instructions for air conditioning (Supplement)” (issued by
DENSO) or a service bulletin (issued by the manufacturer).
VEHICLE NAME MODEL CODE PRODUCTION PERIOD ENGINE TYPE STEERING POSITION
RAV4 CLA20L, 21L 2003.8~ 1CD-FTV LHD
Carefully read the separate manual “GENERAL INFORMATION/AFTER INSTALLATION” before and after
installation.
MANUAL NAME DOCUMENT CODE DOCUMENT PART NUMBER
GENERAL INFORMATION /
AFTER INSTALLATION AOUMC-01* 988963-476*
WARNING
CAUTION
:Describes precautions that should be observed in order to prevent injury or death to the user
during installation.
:Describes precautions that should be observed in order to prevent damage to the vehicle or its
components, which may occur during installation if insufficient care is taken.
:Provides additional information that facilitates installation work.
:Shows the direction when viewed from the driver's seat.
NOTE
FRONT,REAR
LEFT,RIGHT

© 2003 DENSO CORPORATION
Alle Rechte vorbehalten. Dieses Buch darf, weder ganz noch in
Teilen, ohne schriftliche Genehmigung des Herausgebers in keiner
Form reproduziert oder vervielfältigt werden.
DEUTSCH
00500343
EINLEITUNG
WICHTIGER HINWEIS
DEFINITION DER VERWENDETEN KENNZEICHNUNGEN
VORWORT
TDiese Anleitung wurde erstellt, um den Einbau des Klimageräts in den TOYOTA RAV4 zu erläutern.
Beim Einbau des Klimageräts müssen die Angaben dieser Anleitung befolgt werden.
[BETREFFENDE FAHRZEUGE]
ACHTUNG
[DOKUMENTENCODE UND DOKUMENTEN-TEILENUMMER]
Diese Anleitung wurde für qualifizierte Techniker geschrieben, die mit der richtigen Wartung, und den erforderlichen
Sicherheitsregeln bei der Arbeit an Fahrzeugen vertraut sind, die Erfahrung beim Einbau von Klimaanlagen in
Fahrzeugen haben oder diese Arbeit unter sachkundiger Anleitung ausführen können, und die zum Umgang mit
Kältemittel befugt sind.
1. Stellen Sie sicher, daß ausreichend Abstand zwischen den Bauteilen der Klimaanlage und anderen Bauteilen wie
Teilen der Bremsanlage, Kraftstoffanlage und Autoelektrik vorhanden ist, wie in dieser Anleitung beschrieben.
2. Wenn ein Problem mit der Klimaanlage auftritt, das sich auf die Installation zurückführen läßt, schlagen Sie in
der Einbauanleitung nach, um das Problem zu beheben.
3. Änderungen bei Fahrzeugeinbauteilen und Bauteilen der Klimaanlage bleiben vorbehalten. Richten Sie sich
nach der aktuellsten Anleitung und Serviceinformation. Änderungen, die die obigen Teile betreffen, können in
Form von “Einbauinstallationen für Klimaanlagen (Ergänzung)” (herausgegeben von DENSO) oder als
Wartungsblatt (herausgegeben vom Hersteller) mitgeteilt werden.
FAHRZEUGBEZEICHNUNG MODELLCODE PRODUKTIONSZEITRAUM MOTORTYP LENKRADPOSITION
RAV4 CLA20L, 21L 2003.8~ 1CD-FTV LL
Vor und nach der Installation die getrennte Anleitung “GENERAL INFORMATION/AFTER INSTALLATION”
sorgf,ltig durchlesen.
ANLEITUNGBEZEICHNUNG DOKUMENTENCODE DOKUMENTEN-TEILENUMMER
GENERAL INFORMATION /
AFTER INSTALLATION AOUMC-01* 988963-476*
WARNUNG
ACHTUNG
:Beschreibt die Vorsichtsmaßregeln, die befolgt werden müssen, um Unfälle mit Verletzungen,
möglicherweise mit Todesfolge, beim Einbau zu vermeiden.
:Beschreibt die Vorsichtsmaßregeln, die befolgt werden müssen, Schäden am Fahrzeug oder an
Bauteilen beim Einbau zu vermeiden.
:Gibt zusätzliche Informationen zur Erleichterung der Einbauarbeit.
:Gibt die Richtung an, gesehen vom Fahrersitz aus.
HINWEIS
VORNE,HINTEN
LINKS,RECHTS

© 2003 DENSO CORPORATION
Tous droits réservés. Toute reproduction ou copie, partielle ou
complète, sans autorisation de l’éditeur est interdite.
FRANÇAIS
00500343
INTRODUCTION
NOTICE IMPORTANTE
DEFINITION DES TERMES
AVANT-PROPOS
Le but de ce manuel est de donner les explications nécessaires pour l’installation du climatiseur dans les TOYOTA RAV4.
Lors de l’installation du climatiseur, il est indispensable de suivre exactement les instructions de ce manuel.
[VEHICULE CONCERNE]
ATTENTION
[DOCUMENT CODE AND DOCUMENT PART NUMBER]
Ce manuel a été conçu pour les techniciens qualifiés et formés dans le domaine de la sécurité automobile,
l’installation et la maintenance, ayant une expérience de l’installation des climatiseurs auto, ou capables de les
installer sous la conduite d’un technicien expérimenté, et autorisés à manipuler le réfrigérant.
1. Prenez les précautions nécessaires pour que le jeu entre les pièces du climatiseur et les autres pièces, telles
les pièces du système de freinage, le système d’alimentation en carburant et les fils électriques, corresponde
aux spécifications indiquées dans ce manuel.
2. En cas de problème dû à l’installation du climatiseur, veuillez consulter le manuel pour résoudre le(s)
problème(s).
3. Les pièces du véhicule, les pièces du kit climatiseur et les instructions d’installation peuvent être changées sans
avis préalable. Veuillez vous référer aux toutes dernières informations d’entretien et au dernier manuel
d’installation. Tous ces changements seront indiqués dans la brochure “Instructions d’installation de climatiseur
(Supplément)” (publié par DENSO) ou dans un bulletin de service (publié par le fabricant).
NOM DU VEHICULE CODE DE MODELE PERIODE DE PRODUCTION TYPE DE MOTEUR CONDUITE
RAV4 CLA20L, 21L 2003.8~ 1CD-FTV GAUCHE
Lire attentivement le manuel séparés “GENERAL INFOEMATION/AFTER INSTALLATION”, avant et après
l'installation.
NOM DU MANUEL CODE DU DOCUMENT NUMERO DE PIECE DU DOCUMENT
GENERAL INFORMATION /
AFTER INSTALLATION AOUMC-01* 988963-476*
AVERTISSEMENT
ATTENTION
:Décrit les précautions dont il faut tenir compte afin d'éviter toute blessure ou décès de
l'utilisateur pendant l'installation.
:Dé crit les précautions dont il faut tenir compte pour éviter tout endommagement du
véhicule ou des pièces.
:Fournit des informations complémentaires qui facilitent le travail d'installation.
:Indique le sens à partir du siège du conducteur.
REMARQUE
AVANT,ARRIERE
GAUCHE,DROITE

- 1 -
00500343
1. INSTALLATION
CAUTION
1-1. INSTALLATION INSIDE
PASSENGER COMPARTMENT
NOTE
1. Be sure to use the correct oil, refrigerant and
charging/recovery equipment.
2. Before starting installation, read all
“PRECAUTIONS FOR SAFETY
INSTALLATION” thoroughly and follow the
instructions described in it.
3. Before starting installation, remove the (-)
terminal of the battery and ensure seat/floor
covers are in position.
4. Take care not to scratch any parts of the
vehicle.
5. Sort removed bolts and tapping screws into
groups so that they can be reassembled
correctly.
Before installing the air conditioning, the following
parts should be removed.
(1) REMOVAL OF PARTS
(a) Scuff plate
(b) Side cover
SCUFF PLATE
SIDE COVER
NUT CLIP
BB0265
1
2
3

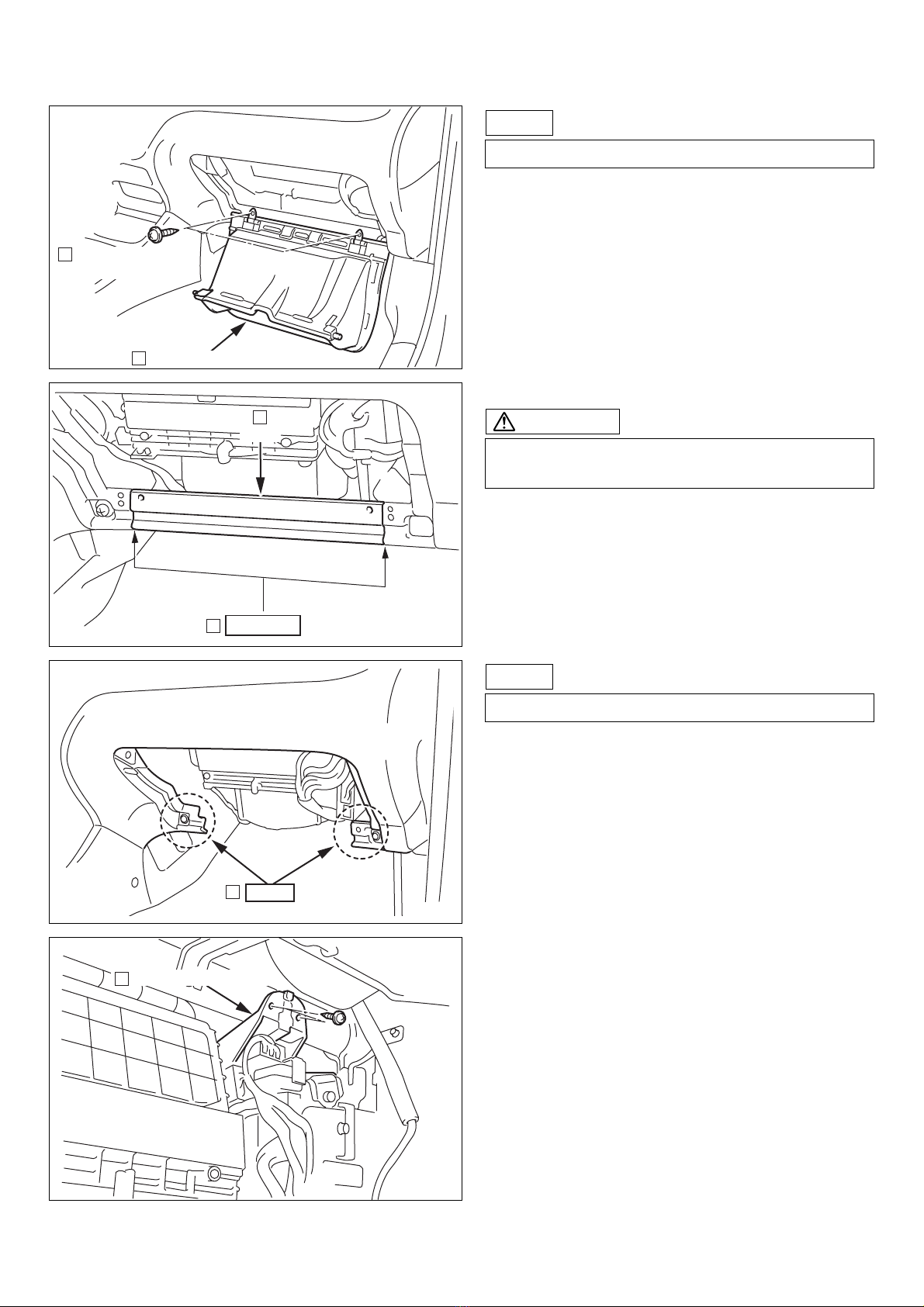

(c) Glove box
NOTE
Push both the upper deep side of glove box to the
inside, Open the glove box to downward.
PUSH
PUSH
GLOVE BOX
BB0266
1
22

- 2 -
00500343
ENGLISH - DEUTSCH - FRANÇAIS
1. INSTALLATION
ATTENTION
1-1. INSTALLATION DANS LE COM-
PARTIMENT PASSAGER
REMARQUE
1. Veillez à utiliser l’huile, le réfrigérant et l’appareil
de charge/récupération corrects.
2. Avant d’entreprendre l’installation, lisez
attentivement toutes les “PRECAUTIONS DE
SECURITE” et procédez comme indiqué.
3. Avant d’entreprendre l’installation, enlevez le
câble de la cosse (-) de la batterie et recouvrez
les sièges et le sol de housses.
4. Veillez à ne rayer aucune partie de la voiture.
5. Groupez séparément les boulons et les vis
autotaradeuses de manière à les remonter
correctement.
Avant d'installer le climatiseur, enlevez les pièces
suivantes.
(1) DEPOSE DES PIECES
(a) Plaque de frottement
(b) Cache latéral
1: PLAQUE DE FROTTEMENT
2: CACHE LATERAL
3: ECROU A PINCE
(c) Boîte à gants
REMARQUE
1: BOITE A GANTS
2: POUSSER
Pousser les deux parties supérieures internes de la
boîte à gants vers l’intérieur. Ouvrir la boîte vers le
bas.
1. EINBAN
ACHTUNG
1-1. EINBAU IM FAHRGASTRAUM
HINWEIS
1. Immer sicherstellen, daß die richtige Ausrüstung
zum Beschicken/Entleeren verwendet wird.
2. Vor dem Beginn des Einbaus alle
“VORSICHTS-MASSREGELN ZUR
SICHERHEIT” gründlich durchlesen und zur
Kenntnis nehmen.
3.
Vor dem Einbau die negative Batterieklemme (-)
abtrennen und sicherstellen, daß alle Sitz/
Boden-Schutzabdeckungen angebracht sind.
4. Darauf achten, keine Fahrzeugteile zu zerkratzen.
5. Alle entfernten Schrauben und Blechschrauben
in Gruppen sortiert ablegen, so daß sie beim
Zusammenbau wieder korrekt verwendet
werden können.
Vor dem Einbau der Klimaanlage müssen die
folgendenTeile ausgebaut werden.
(1) AUSBAU VON TEILE
(a) Scheuerblech
(b) Seitenabdeckung
1: SCHEUERBLECH
2: SEITENABDECKUNG
3: MUTTERNCLIP
(c) Handschuhfach
HINWEIS
1: HANDSCHUHFACH
2: DRÜCKEN
Die obere tiefe Seite des Handschuhfachs nach
innen drücken. Das Handschuhfach nach unten
öffnen.

- 3 -
00500343
NOTE
Remove and discard the original tapping screws.
GLOVE BOX
TAPPING SCREW
(DISCARD)
BB0267
1
2
(d) Cut out the instrument panel stay.
CAUTION
Be careful not to damage the vehicle harness when
cutting it out.
STAY
CUT OUT
BB0268
1
2
NOTE
Smooth the cut area.
NOTE
1
BC2405
(e) Connector block.
CONNECTOR BLOCK
BB0270
1

- 4 -
00500343
ENGLISH - DEUTSCH - FRANÇAIS
REMARQUE
1: VIS TARAUDEUSE (JETER)
2: BOITE A GANTS
Enlever et jeter les vis taraudeuses d’origine.
(d) Découpez le support du panneau des
commandes.
ATTENTION
1: SUPPORT
2: DECOUPER
Lors du découpage, veiller à ne pas endommager le
faisceau de câbles du véhicule.
REMARQUE
1: REMARQUE
Enlever les ébarbures de la partie découpée.
(e) Bloc des connecteurs
1: BLOC DES CONNECTEURS
HINWEIS
1: BLECHSCHRAUBEN (WEGWERFEN)
2: HANDSCHUHFACH
Die ursprünglichen Blechschrauben entfernen und
wegwerfen.
(d) Die Armaturenbrettstrebe ausschneiden.
ACHTUNG
1: STREBE
2: AUSSCHNEIDEN
Darauf achten, nicht den Fahrzeug-Kabelbaum
beim Ausschneiden zu beschädigen.
HINWEIS
1: HINWEIS
Den Ausschnittbereich glätten.
(e) Klemmenblock
1: KLEMMENBLOCK

- 5 -
00500343

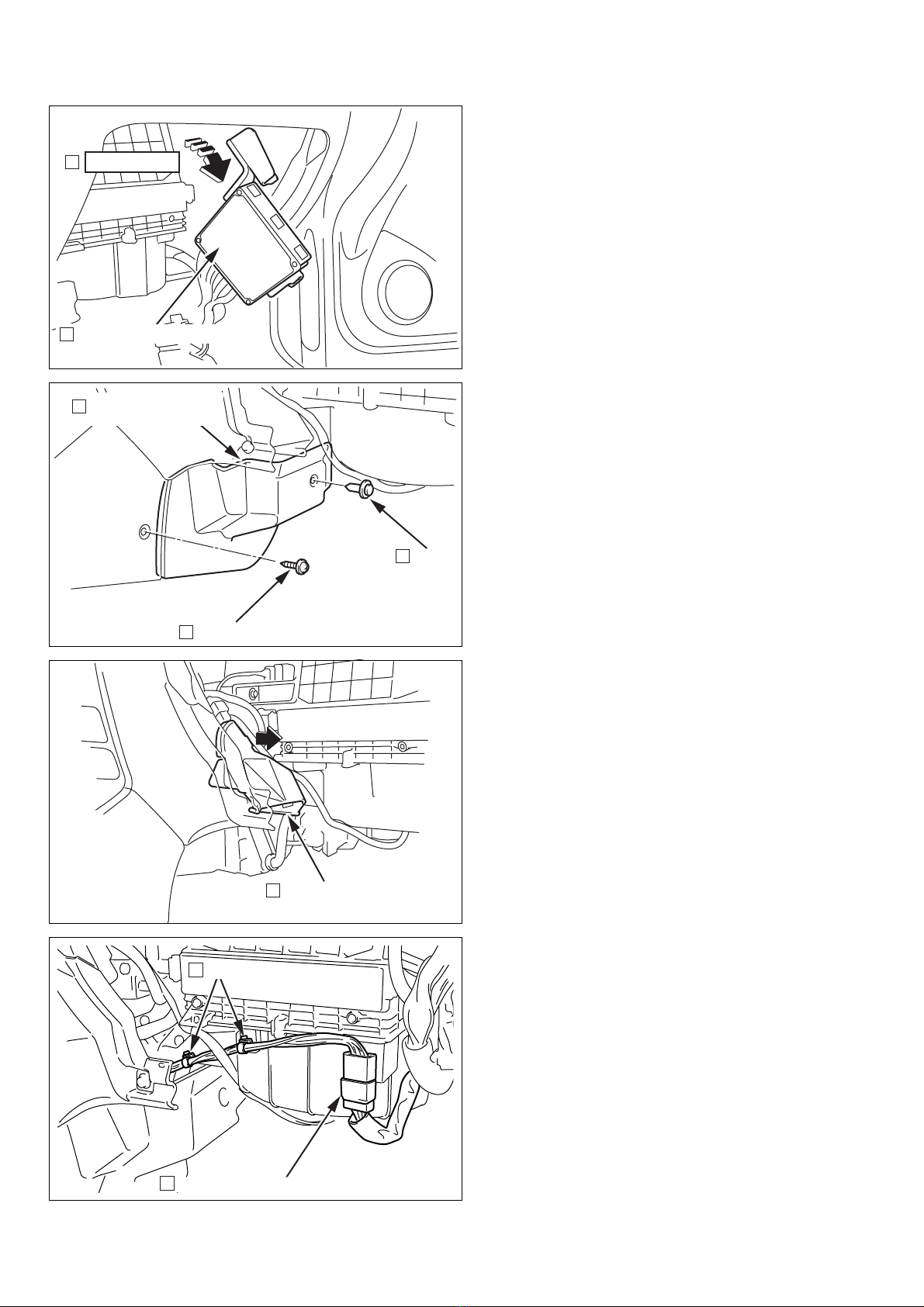

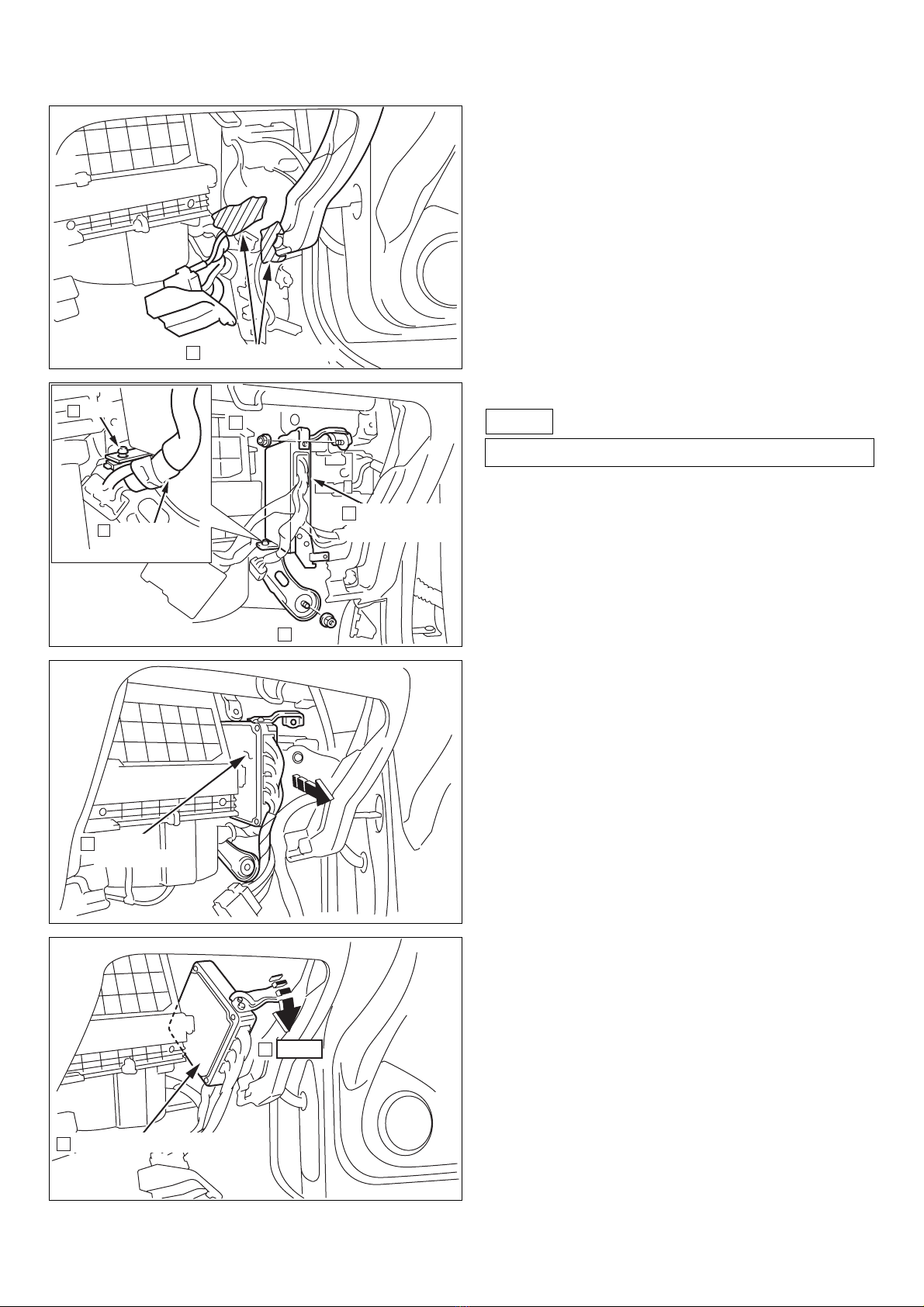

(f) Attach the protective tape around the vehicle
harness as shown.
PROTECTIVE TAPE BB0271
1

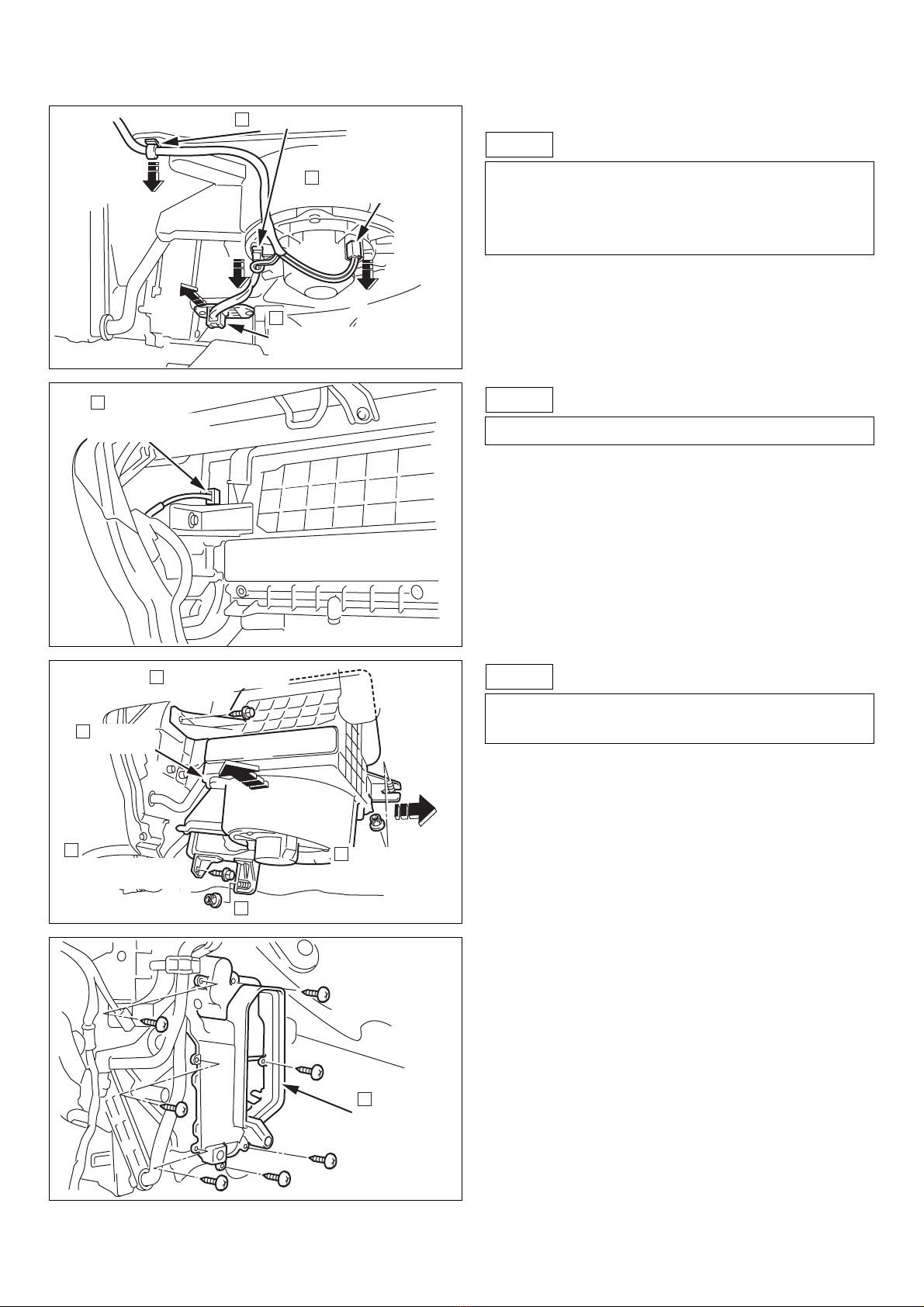

(g) Engine controller
NOTE
REMOVAL ORDER
BB0272
NUT
NUT
CLIP
VEHICLE
HARNESS
1
1
3
4
ENGINE
CONTROLLER
2
(1) Pull the engine controller toward you.
ENGINE
CONTROLLER
BB0273
1
(2) Pull out the engine controller while turning it.
ENGINE CONTROLLER
TURN
BB0274
1
2

- 6 -
00500343
ENGLISH - DEUTSCH - FRANÇAIS
(f) Appliquez de la bande protectrice autour du
faisceau de câbles du véhicule, comme illustré.
1: BANDE PROTECTRICE
(g) Commande du moteur
REMARQUE
1: ECROU
2: COMMANDE DU MOTEUR
3: PINCE
4: FAISCEAU DE CABLES DU VEHICULE
ORDRE DE LA DEPOSE
(1) Tirez la commande du moteur vers vous.
1: COMMANDE DU MOTEUR
(2) Dégagez la commande du moteur en la
tournant.
1: COMMANDE DU MOTEUR
2: TOURNER
(f) Schutzband um den Fahrzeug-Kabelbaum
anbringen, wie in der Abbildung gezeigt.
1: SCHUTZBAND
(g) Motor-Steuereinheit
HINWEIS
1: MUTTER
2: MOTOR-STEUEREINHEIT
3: CLIP
4: FAHRZEUG-KABELBAUM
AUSBAUREIHENFOLGE
(1) Die Motor-Steuereinheit nach vorne ziehen.
1: MOTOR-STEUEREINHEIT
(2) Die Motor-Steuereinheit beim Drehen
herausziehen.
1: MOTOR-STEUEREINHEIT
2: DREHEN

- 7 -
00500343
(3) Pull down the engine controller.
BB0275
PULL DOWN
ENGINE CONTROLLER
1
2
(h) Side cover
CENTER CONSOLE
SIDE COVER
CLIP
SCREW BB0276
1
2
3
(i) Foot duct
FOOT DUCT
BB0277
1
(j) Temporarily remove the PS heater harness
connector before removing the blower unit.
BC2520
PS HEATER CONNECTOR
CLIP
1
2

- 8 -
00500343
ENGLISH - DEUTSCH - FRANÇAIS
(3) Tirez la commande du moteur vers le bas.
1: COMMANDE DU MOTEUR
2: TIRER VERS LE BAS
(h) Cache latéral
1: CACHE LATERAL DE LA CONSOLE
CENTRALE
2: PINCE
3: VIS
(i) Conduit au pied
1: CONDUIT AU PIED
(j) Retirer temporairement le connecteur du
faisceau du chauffage PS avant de procéder à
l'enlèvement de la soufflante.
1: PINCE
2: CONNECTEUR DU CHAUFFAGE PS
(3) Die Motor-Steuereinheit herunterziehen.
1: MOTOR-STEUEREINHEIT
2: HERUNTERZIEHEN
(h) Seitenabdeckung
1: MITTENKONSOLEN-SEITENABDECKUNG
2: CLIP
3: SCHRAUBE
(i) Fußschacht
1: FUSSSCHACHT
(j) Provisrisch den PS-Heizung-Kabelbaumstecker
vor dem Entfernen der Geblasrrinheit entfernen.
1: CLIP
2: PS-HEIZUNG-STECKER

- 9 -
00500343
(k) Blower unit
NOTE
1. Disconnect the connection of the blower resistor
and the blower motor from the blower unit.
2. Remove two vehicle harness clamps from the
blower unit
VEHICLE HARNESS CLIP
VEHICLE HARNESS
(BLOWER MOTOR)
BB0278
VEHICLE HARNESS
(BLOWER RESISTOR)
1
2
3
NOTE
FRS/REC Servo motor connector
BB0279
FRS/REC SERVO
CONNECTOR
1
NOTE
1. Slide the blower unit left side.
2. Pull out the blower unit toward you.
[ 1 ]
1
BLOWER
UNIT
TAPPING SCREW
(REUSE)
TAPPING SCREW
(REUSE)
NUT (DISCARD)
NUT
(DISCARD)
[ 2 ]
1
2
3
2
BC2514
(l) Heater unit side cover (discard)
(Keep the tapping screws)
HEATER UNIT
SIDE COVER
(DISCARD)
BB0281
1

- 10 -
00500343
ENGLISH - DEUTSCH - FRANÇAIS
(k) Soufflerie
REMARQUE
1: PINCE DU FAISCEAU DE CABLES DU
VEHICULE
2: FAISCEAU DE CABLES DU VEHICULE
(MOTEUR DE SOUFFLERIE)
3: FAISCEAU DE CABLES DU VEHICULE
(RESISTANCE DE SOUFFLERIE)
REMARQUE
1: CONNECTEUR DE SERVOCOMMANDE FRS/
REC
1. Débrancher, de la soufflerie, le raccordement
entre la résistance de la soufflerie et le moteur
de la soufflerie.
2. Enlever les deux colliers de serrage du faisceau
de câbles du véhicule de la soufflerie.
Connecteur de servocommande FRS/REC
(air frais/ recirculation).
REMARQUE
1: ECROU (JETER)
2: VIS TARAUDEUSE (REUTILISER)
3: SOUFFLERIE
1. Glisser le côté gauche de la soufflerie.
2. Tirer la soufflerie vers soi.
(l) Jetez le cache latéral du chauffage, mais gardez
les vis taraudeuses
1: CACHE LATERAL DU CHAUFFAGE (JETER)
(k) Gebläseeineit
HINWEIS
1: FAHRZEUG-KABELBAUM-CLIP
2: FAHRZEUG-KABELBAUM (GEBLÄSEMOTOR)
3: FAHRZEUG-KABELBAUM
(GEBLÄSEWIDERSTAND)
HINWEIS
1: FRISCHLUFT/UMWÄLZLUFT-
MOTORKLEMME
1. Den Anschluß des Gebläsewiderstands und den
Gebläsemotor von der Gebläseeinheit entfernen.
2. Die beiden Fahrzeug-Kabelbaum-Klammern
von der Gebläseeinheit trennen.
Frischluft/Umwälzluft-Motorklemme.
HINWEIS
1: MUTTER (WEGWERFEN)
2: BLECHSCHRAUBE (WIEDERVERWENDEN)
3: GEBLÄSEEINHEIT
1. Die Gebläseeinheit nach links schieben.
2. Die Gebläseeinheit nach vorne ziehen.
(l) Heizungseinheit-Seitenabdeckung (wegwerfen)
(Die Blechschrauben aufbewahren)
1: HEIZUNGSEINHEIT-SEITENABDECKUNG
(WEGWERFEN)

- 11 -
00500343
(m) Separator (discard)
SEPARATOR
(DISCARD)
BB0282
1
(n) Original grommet (discard)
BB0283
ORIGINAL GROMMET
(DISCARD)
1
(o) Center cluster side cover (L)
(p) Center cluster side cover (R)
(q) Center cluster
NOTE
Attach the protective tape to the instrument panel
as shown.
CENTER CLUSTER
SIDE COVER (R)
CENTER CLUSTER
SIDE COVER(L)
3
2
CENTER
CLUSTER
PROTECTIVE
TAPE
4
1
BC2302
(r) Audio or Console box
PROTECTIVE TAPE
2
1AUDIO or CONSOLE BOX
BC2303

- 12 -
00500343
ENGLISH - DEUTSCH - FRANÇAIS
(m) Jetez le séparateur
1: SEPARATEUR (JETER)
(n) Jetez l’oeillet d’origine.
1: OEILLET D’ORIGINE (JETER)
(o) Couvercle latéral du boîtier central (G)
(p) Couvercle latéral du boîtier central (D)
(q) Panneau central
REMARQUE
1: BANDE PROTECTRICE
2: COUVERCLE LATERAL DU BOÎTIER CENTRAL (G)
3: COUVERCLE LATERAL DU BOÎTIER CENTRAL (D)
4: PANNEAU CENTRAL
Appliquer de la bande protectrice sur le panneau
des commandes, comme illustré
(r) Ensemble audio ou boîtier de console
1: ENSEMBLE AUDIO ou BOITIER DE CONSOLE
2: BANDE PROTECTRICE
(m) Abscheider (wegwerfen)
1: ABSCHEIDER (WEGWERFEN)
(n) Ursprüngliche Tülle (wegwerfen)
1: URSPRÜNGLICHE TÜLLE (WEGWERFEN)
(o) Mittenarmaturentruppe-Seitenabdeckung (L)
(p) Mittenarmaturentruppe-Seitenabdeckung (R)
(q) Mittenarmaturengruppe
HINWEIS
1: SCHUTZBAND
2: MITTENARMATURENTRUPPE-
SEITENABDECKUNG (L)
3: MITTENARMATURENTRUPPE-
SEITENABDECKUNG (R)
4: MITTENARMATURENGRUPPE
Das Schutzband am Armaturenbrett anbringen, wie
in der Abbildung gezeigt.
(r) Autostereoanlage oder Konsolenkasten
1: AUTOSTEREOANLAGE ODER
KONSOLENKASTEN
2: SCHUTZBAND

- 13 -
00500343
(s) Heater control assy (remove)
HEATER CONTROL ASSY
1
BC2304

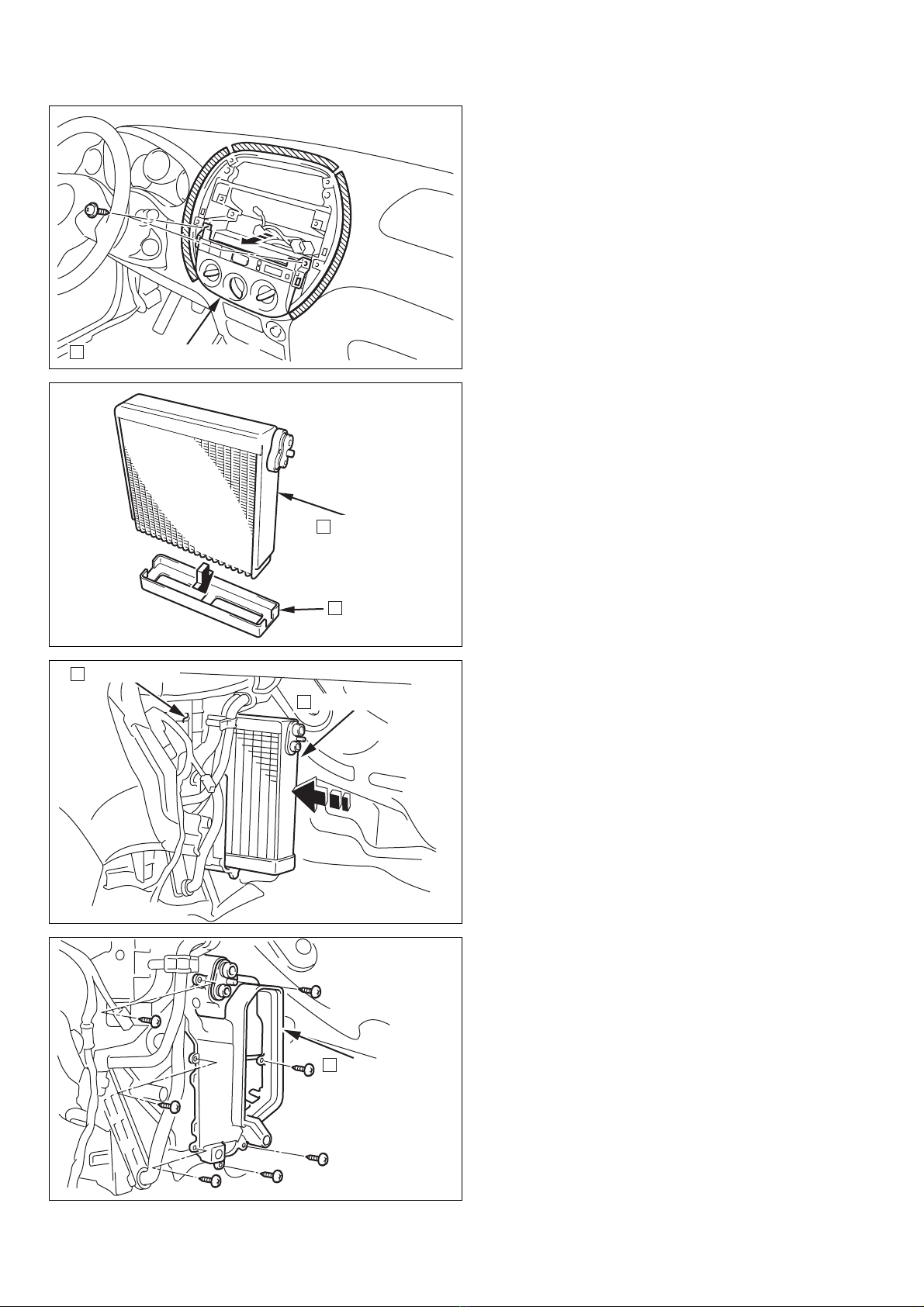

(2) EVAPORATOR
(a) Assemble the under cover to the evaporator.
EVAPORATOR
UNDER COVER
1
2
BC2515
(b) Insert the evaporator assy into the heater unit.
BB0288
HEATER UNIT
EVAPORATOR ASSY
1
2
(c) Install the heater unit side cover (supplied in the
kit) to the heater unit.
(Reusu the tapping screws)
HEATER UNIT
SIDE COVER
BB0289
(SUPPLIED IN THE KIT)
1

- 14 -
00500343
ENGLISH - DEUTSCH - FRANÇAIS
(s) Enlevez l’ensemble de commande du chauffage.
1: ENSEMBLE DE COMMANDE DU CHAUFFAGE
(2) EVAPORATEUR
(a) Fixez le cache inférieur sur l’évaporateur.
1: EVAPORATEUR
2: CACHE INFERIEUR
(b) Insérez l’ensemble de l’évaporateur dans le
chauffage.
1: ENSEMBLE D’EVAPORATEUR
2: CHAUFFAGE
(c) Fixez le cache latéral du chauffage, fourni dans
le kit, au chauffage. Réutilisez les vis
taraudeuses.
1: CACHE LATERAL DU CHAUFFAGE
(FOURNI DANS LE KIT)
(s) Heizungssteuerbaugruppe (entfernen)
1: HEIZUNGSSTEUERBAUGRUPPE
(2) VERDAMPFER
(a) Die Bodenabdeckung am Verdampfer anbringen.
1: VERDAMPFER
2: BODENABDECKUNG
(b) Die Verdampfer-Baugruppe in die Heizungseinheit
setzen.
1: HEIZUNGSEINHEIT
2: VERDAMPFER-BAUGRUPPE
(c) Die Heizungseinheit-Seitenabdeckung (im
Satzenthalten) an der Heizungseinheit anbringen.
(Die Blechschrauben wiederverwenden)
1: HEIZUNGSEINHEIT-SEITENABDECKUNG (IM
SATZ ENTHALTEN)

- 15 -
00500343

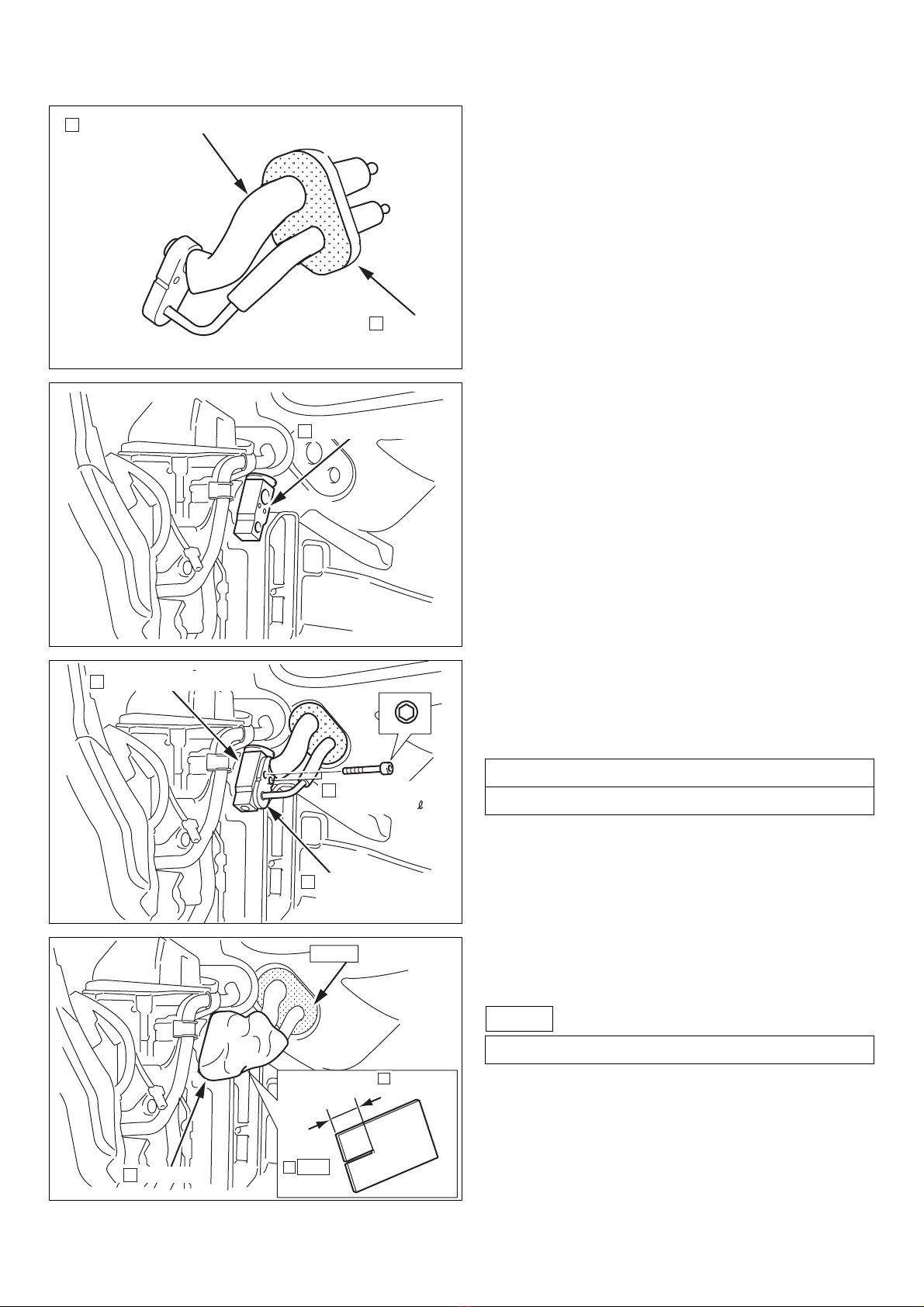

(3) PIPING
(a) Assemble the packing to the liquid & suction
tube assy.
PACKING
LIQUID & SUCTION TUBE ASSY
BB0290
1
2
(b) Loosely install the expansion valve to the
evaporator.
EXPANSION VALVE
1
BC2516
(c) Insert the liquid & suction tube assy into the
dash panel, then tighten to the evaporator
together with expansion valve using two
hexagon socket bolts.
Tightening Torque
3.5 N•m (36 kgf•cm, 2.6 ft•lbf)
BOLT (M5 x 50)
HEX SOCKET
LIQUID & SUCTION
TUBE ASSY
EXPANSION VALVE
BB0292
1
2
3
(d) Cut the packing as shown.
(e) Wrap the packing around the expansion valve as
shown.
NOTE
Cling the packing to the dash panel.
PACKING
100mm
PACKING
SLIT
BB0293
NOTE
1
1
2
