Toyota RAV4 (LHD) User manual

**
A2
*
L
(Production date 08/03)
Toyota Genuine Audio
EINBAUANLEITUNG
INSTALLATION INSTRUCTIONS
INSTRUCTIONS D’INSTALLATION
FÜR / FOR / POUR
TOYOTA MOTOR CORPORATIONManual Ref. n° A3LA2/W-3-0
RAV4 (LHD) - MMC

1. Audio Verwendungstabelle
Audio Application Chart
Tableau des applications Audio .................................................................................................................................. 4
2. Systemaufbau
System Layout
Disposition du système .............................................................................................................................................. 6
3. Einbau von 1.4Din Audio
1.4Din Audio Installation
Installation de l'audio 1.4Din .................................................................................................................................... 7
4. Einbau von Wide 2Din Audio
Wide 2Din Audio Installation
Installation de l’audio 2Din large ................................................................................................................................ 11
5. Einbau des CD-Wechslers (Beifahrersitz) (Für Fahrzeuge OHNE hinteren Heizungskanal)
CD-Changer Installation (Passenger seat) (For vehicles WITHOUT rear heater duct)
Installation du changeur CD (Siège passager) (Pour véhicules SANS conduite de chauffage arrière) ...................... 14
6. Einbau für unter dem Sitz Montieren CD-Wechslers (Beifahrersitz) (Für Fahrzeuge MIT hinterem Heizungskanal)
Seat Mounted CD-Changer Installation (Passenger Seat) (For vehicles WITH rear heater duct)
Installation du changeur CD monte sous le siège (Siège passager) (Pour véhicules AVEC conduite de chauffage arrière) .... 19
7. Einbau des Subwoofers
Subwoofer Installation
Installation du subwoofer .......................................................................................................................................... 26
RAV4 (A2) TOYOTA GENUINE AUDIO
RAV4 (LHD) - 311-03
INHALTSVERZEICHNIS
TABLE OF CONTENTS
TABLE DES MATIERES

0.6 CD-Chan
g
er
(
oran
g
e
)
(
08601-00914
)
0.6 CD-Deck
(
oran
g
e
)
(
08601-00909
)
Hide-Awa
y
CD-Chan
g
er TM0461
(
08601-00911
)
Na i
g
ation S
y
stem TNS300
(
08545-52800
)
Seat mount CD-Chan
g
er TM0461
(
08601-00912
)
1Radio/Cassette
(
onl
y)
08600-00964
(
oran
g
e
)
Cover
p
late
(
55522-42010
)
2Radio/Cassette + CD-De k 08600-00964
(
oran
g
e
)
-
3Radio/Cassette + CD-Chan
g
er 08600-00964
(
oran
g
e
)
-
08600-00964
(
oran
g
e
)
Cover
p
late
(
55522-42010
)
08600-00964
(
oran
g
e
)
(
1
)
F/K
(
08695-00803
)
+ Cover
p
late
(
55522-42010
)
4Radio/CD
(
onl
y)
08600-00966
(
oran
g
e
)
Cover
p
late
(
55522-42010
)
5Radio/CD + CD-De k 08600-00966
(
oran
g
e
)
6Radio/CD + CD-Chan
g
er 08600-00966
(
oran
g
e
)
-
08600-00966
(
oran
g
e
)
Cover
p
late
(
55522-42010
)
08600-00966
(
oran
g
e
)
(
1
)
F/K
(
08695-00803
)
+ Cover
p
late
(
55522-42010
)
7
(
Radio/Cassette/CD
)
+ CD-Chan
g
er MOP
(
1
)
Conversion harness 08695-00370 + F/K
(
08695-00803
)
Conversion harness 08695-00370
+ ADD-ON UNIT
(
S
)
HEAD UNITCOMBINATION REQUIRED ADDITIONAL PARTS
1.4 DIN Head-Unit ull Map Navigation
AUDIO & NAVIGATION APPLICATION CHART
TMME-CS group - November 17th, 2003 RAV4 MMC **A2* (LHD)
p. 1/2
MOP: Factory installed option - (*): Outside temperature sensor PZ432-R0310-00 can be retro-fitted. - Subwoofer PZ08691-00834: On the floor under the driver seat (if free) F/K 08695-00803: Hanging seat mounting kit - (1): Hanging under the passenger seat - (2): On the floor under the driver seat

0.6 CD-Chan
g
er
(
oran
g
e
)
(
08601-00914
)
0.6 CD-Deck
(
oran
g
e
)
(
08601-00909
)
Hide-Awa
y
CD-Chan
g
er TM0461
(
08601-00911
)
Na i
g
ation S
y
stem TNS300
(
08545-52800
)
Seat mount CD-Chan
g
er TM0461
(
08601-00912
)
+ ADD-ON UNIT
(
S
)
HEAD UNITCOMBINATION REQUIRED ADDITIONAL PARTS
AUDIO & NAVIGATION APPLICATION CHART
TMME-CS group - November 17th, 2003 RAV4 MMC **A2* (LHD)
8Radio/Cassette
(
onl
y)
MOP-Unit -
or 08600-00954(orange) (*) -
9Radio/Cassette + CD-Changer MOP-Unit (1) F/K (08695-00803)
or MOP-Unit -
or 08600-00954 (orange) (*) (1) F/K (08695-00803)
or 08600-00954
(
oran
g
e
)
(
*
)
-
10 Radio/Cassette + Navi
g
ation
(
TBT
)
MOP-Unit
(
2
)
or 08600-00954
(
oran
g
e
)
(
*
)
(
2
)
11 Radio/Cassette + CD-Chan
g
er + Navi
g
ation
(
TBT
)
MOP-Unit
(
1
)
(
2
)
F/K
(
08695-00803
)
or MOP-Unit
(
2
)
-
or 08600-00954
(
oran
g
e
)
(
*
)
(
1
)
(
2
)
F/K
(
08695-00803
)
or 08600-00954
(
oran
g
e
)
(
*
)
(
2
)
-
12 Radio/CD
(
onl
y)
MOP-Unit -
or 08600-00959
(
oran
g
e
)
(
*
)
-
13 Radio/CD + CD-Chan
g
er MOP-Unit
(
1
)
F/K
(
08695-00803
)
or MOP-Unit -
or 08600-00959
(
oran
g
e
)
(
*
)
(
1
)
F/K
(
08695-00803
)
or 08600-00959
(
oran
g
e
)
(
*
)
-
14 Radio/CD + Navi
g
ation
(
TBT
)
MOP-Unit
(
2
)
or 08600-00959
(
oran
g
e
)
(
*
)
(
2
)
15 Radio/CD + CD-Chan
g
er + Navi
g
ation
(
TBT
)
MOP-Unit
(
1
)
(
2
)
F/K
(
08695-00803
)
or MOP-Unit
(
2
)
-
or 08600-00959 (orange) (*) (1) (2) F/K (08695-00803) or 08600-00959
(
oran
g
e
)
(
*
)
(
2
)
-
Wide 2-DIN Head-Unit
p. 2/2
MOP: Factory installed option - (*): Outside temperature sensor PZ432-R0310-00 can be retro-fitted. - Subwoofer PZ08691-00834: On the floor under the driver seat (if free) F/K 08695-00803: Hanging seat mounting kit - (1): Hanging under the passenger seat - (2): On the floor under the driver seat

RAV4 (A2) TOYOTA GENUINE AUDIO
RAV4 (LHD) - 6
11-03
2. SYSTEMAUFBAU
SYSTEM LAYOUT
DISPOSITION DU SYSTEME

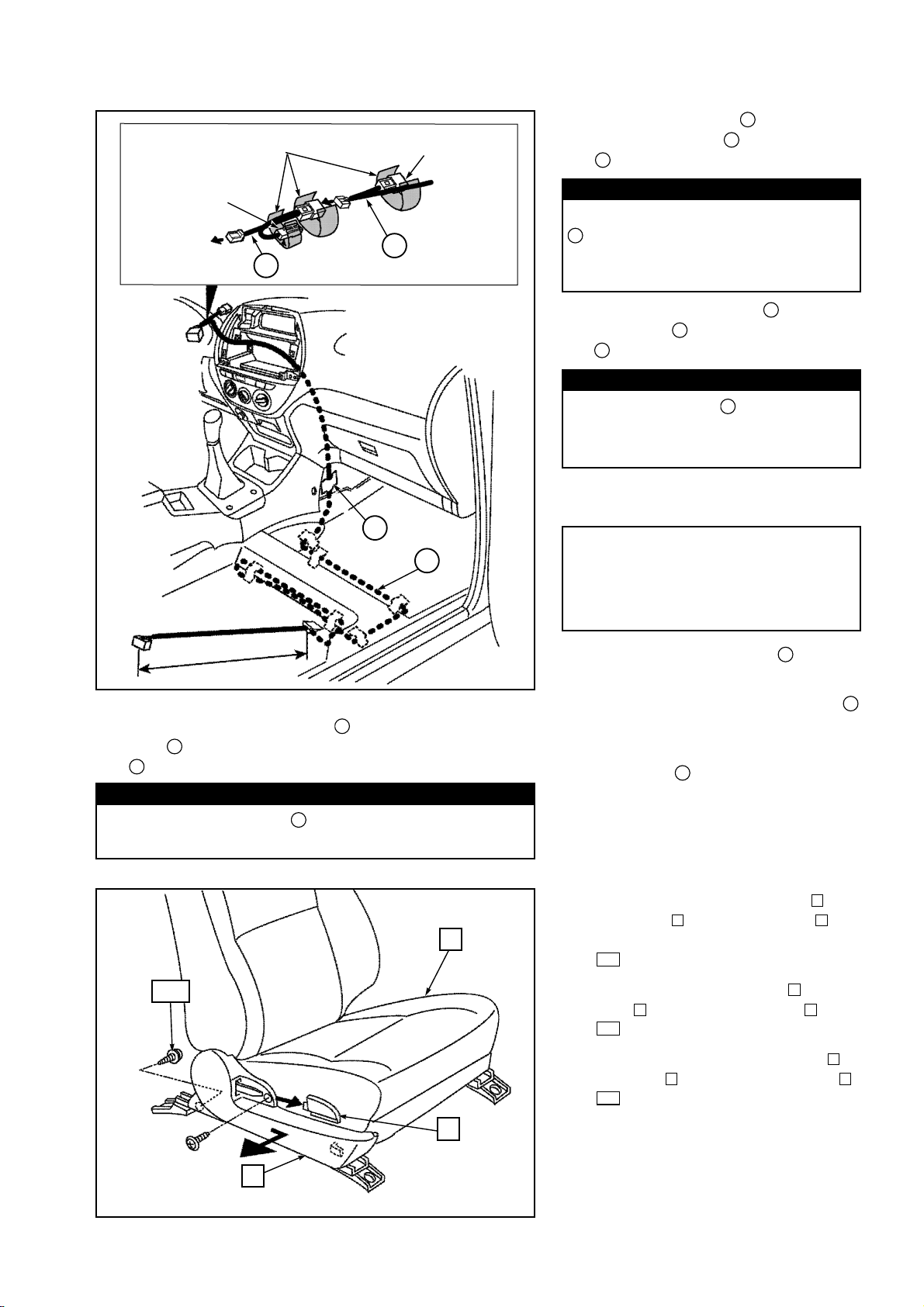

2.1 EINBAU DES CD-WECHSLERS UNTER DEM BEIFAHRERSITZ
2.1 CD-CHANGER INSTALLATION UNDER THE PASSENGER SEAT
2.1 INSTALLATION DU CHANGEUR CD SOUS LE SIEGE PASSAGER
HINWEIS:
Um den CD-Wechsler unter dem Beifahrersitz hängend einzubauen, werden der 6 CD-Wechsler für Sitzmontage TM0461
(08601-00912) und der Sitzmontagesatz F/K (08695-00803) benötigt. Um den CD-Wechsler auf dem Boden unter dem
Beifahrersitz einzubauen, wird der versteckt zu montierende CD-Wechsler TM0461 (08601-00911) benötigt.
NOTE:
To install the CD-changer in hanging position under the passenger seat, you will need the seat-mounted 6 CD-changer
TM0461 (08601-00912) and the seat-mounting kit F/K (08695-00803). To install the 6 CD-changer on the floor beneath the
passenger seat, you will need the hide-away 6 CD-changer TM0461 (08601-00911).
REMARQUE :
Pour installer le changeur de CD suspendu sous le siège passager, vous avez besoin du changeur 6 CD à monter sur le
siège TM0461 (08601-00912) et du kit de montage sur le siège F/K (08695-00803). Pour installer le changeur 6 CD sur le
plancher, sous le siège passager, vous avez besoin du changeur 6 CD dissimulable TM0461 (08601-00911).
9
5
HINWEIS:

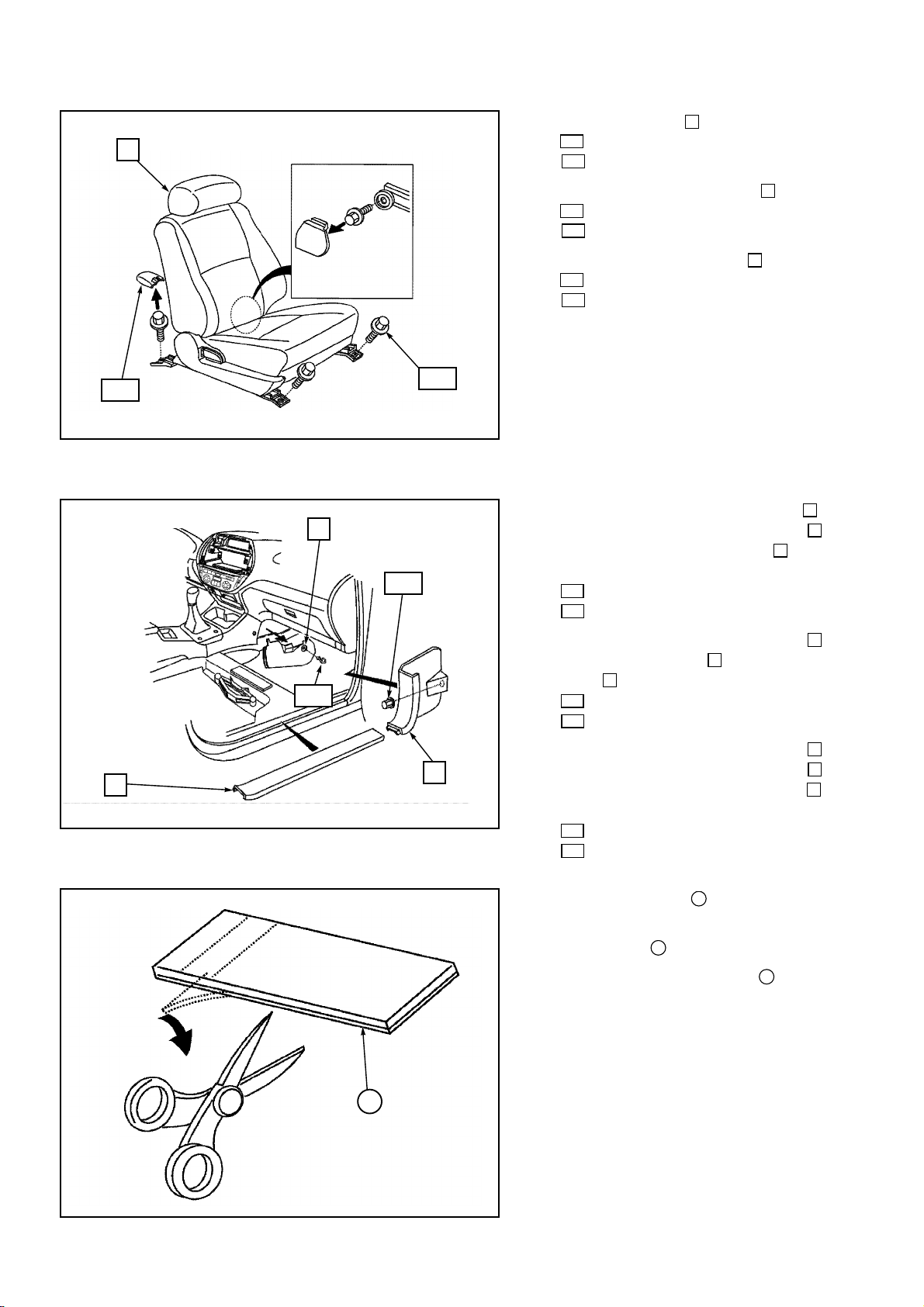

Bei Fahrzeugen OHNE hinteren Heizungskanal kann der 6-CD-Wechsler auf dem Boden unter dem Beifahrersitz eingebaut
werden. Dafür ist der verborgene 6-CD-Wechsler TM0461 (08601-00911) erforderlich.
Bei Fahrzeugen MIT hinterem Heizungskanal wird der 6-CD-Wechsler hängend unter dem Beifahrersitz montiert. Sie benö-
tigen den 6-CD-Wechsler TM0461 (08601-00912) für Sitzmontage und den Sitzmontagesatz F/K (08695-00803).
NOTE:
In case of vehicles WITHOUT rear heater duct, the 6 CD-changer can be installed on the floor beneath the passenger seat.
Therefore the hide-away 6 CD-changer TM0461 (08601-00911) is required.
In case of vehicles WITH rear heater duct, the 6 CD-changer will be installed in hanging position under the passenger seat.
You will need the seat-mounted 6 CD-changer TM0461 (08601-00912) and the seat-mounting kit F/K (08695-00803).
REMARQUE :
Dans le cas des véhicules SANS conduite de chauffage arrière, le changeur 6 CD peut être installé sur le plancher, sous
le siège passager. Le changeur 6 CD escamotable TM0461 (08601-00911) est alors requis.
Dans le cas des véhicules AVEC conduite de chauffage arrière, le changeur 6 CD doit être accroché sous le siège pas-
sager. Vous avez besoin du changeur 6 CD à fixer au siège TM0461 (08601-00912) et du kit de montage pour siège F/K
(08695-00803).

RAV4 (A2) TOYOTA GENUINE AUDIO
RAV4 (LHD) - 711-03
3. EINBAU VON 1.4DIN AUDIO
1.4DIN AUDIO INSTALLATION
INSTALLATION DE L’AUDIO 1.4DIN

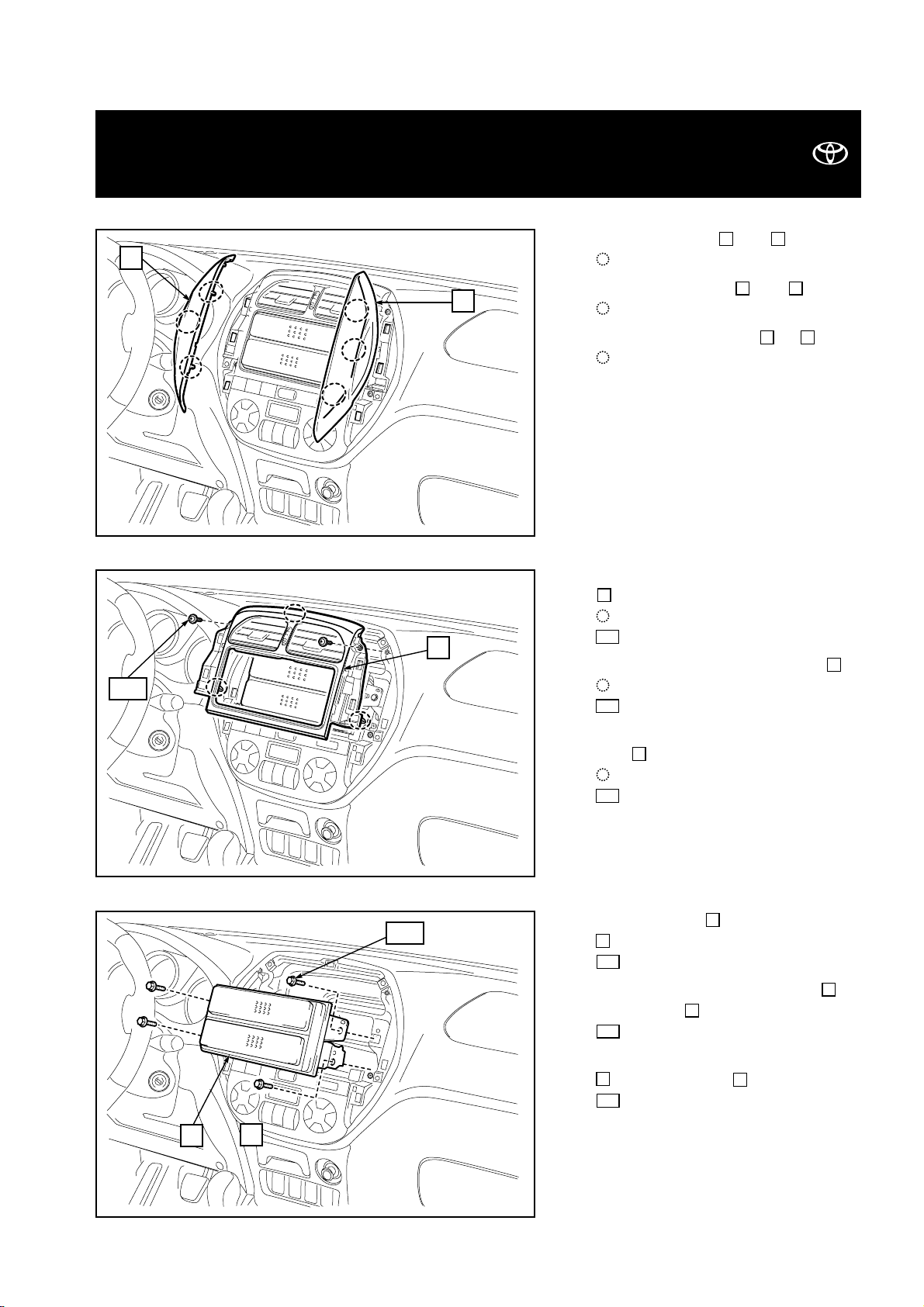

1. Die Abdeckungen und entfernen.
: Clip (6x)
1. Remove the covers and .
: Clip (6x)
1. Enlevez les couvercles et .
: Clip (6x)
21
21
21
2. Mittelkonsolenabdeckung entfernen
.
: Clip (3x)
:Schraube (2x)
2. Remove the centre cluster panel .
: Clip (3x)
:Screw (2x)
2. Enlevez le panneau de la console cen-
trale .
: Clip (3x)
:Vis (2x)
100
3
100
3
100
3
Abb. 1 - Fig. 1
Abb. 2 - Fig. 2
2
1
3. Zubehörboxen oder Abdeckungen
entfernen.
: Schraube (4x)
3. Remove the accessory boxes or
cover plates .
: Screw (4x)
3. Enlevez les boîtiers pour accessoires
ou les panneaux .
: Vis (4x)
101
5
4
101
5
4
101
5
4
Abb. 3 - Fig. 3
4
5
101
100
oder
or
ou
3

RAV4 (A2) TOYOTA GENUINE AUDIO
RAV4 (LHD) - 8
11-03
4. Halterungen und Abdeckungen
der Abdeckungen entfernen.
: Schraube (8x)
4. Remove the brackets and panels
from the cover plates .
: Screw (8x)
4. Enlevez les supports et les pan-
neaux des panneaux .
: Vis (8x)
101
5
7
6
101
5
7
6
101
5
7
6
Abb. 4 - Fig. 4
(R)
(R)
(D)
(R)
(R)
(D)
(L)
(L)
(G)
(L)
(L)
(G)
5
7
6
6
7
101
101
5. Die Halterungen (2x) an die 1.4DIN
Audiobaugruppe und die 0.6DIN
Zusatzeinheitsbaugruppe montie-
ren.: Schraube (8x)
5. Mount the brackets (2x) onto the 1.4
DIN combo and 0.6DIN add on unit
.: Screw (8x)
5. Fixez les supports sur l’ensemble
de l’audio 1.4DIN et l’unitécomplé-
mentaire 0.6DIN .
: Vis (8x)
101
2
1
6
101
2
1
6
101
2
1
6
Abb. 5 - Fig. 5
6
2
1
101
IM FALL VON AUDIOBAUGRUPPE 1.4DIN
+ 0.6DIN ZUSATZEINHEITSBAUGRUPPE
IN CASE OF 1.4DIN COMBO
+ 0.6DIN ADD ON UNIT
EN CAS D’ENSEMBLE AUDIO 1.4DIN
+ UNITE COMPLEMENTAIRE 0.6DIN
For part number see audio application
chart pages 4 to 5.
NOTE
Teilenummer siehe Audioanwendungs-
tabelle auf den Seiten 4 bis 5.
HINWEIS
Pour les numéros de pièce, reportez-
vous aux schémas des applications
audio, pages 4 à5.
REMARQUE

RAV4 (A2) TOYOTA GENUINE AUDIO
RAV4 (LHD) - 911-03
6.
a) 0.6DIN Abdeckung montieren.
b) Halterungen (2x) auf die 1.4DIN
Audiobaugruppe und die 0.6DIN
Abdeckung montieren.
: Schraube (6x)
6.
a) Fit the 0.6-DIN cover plate .
b) Mount the brackets (2x) onto the 1.4
DIN combo and 0.6DIN cover plate.
.: Screw (6x)
6.
a) Fixez le 0.6DIN couvercle .
b) Fixez les supports sur l’ensemble
de l’audio 1.4DIN et sur le couver-
cle 0.6DIN .
: Vis (6x)
101
3
1
6
3
101
3
1
6
3
101
3
1
6
3
Abb. 6 - Fig. 6
6
3
1
101
IM FALL VON AUDIOBAUGRUPPE
1.4DIN + 0.6DIN ABDECKUNG
IN CASE OF 1.4DIN COMBO
+ 0.6DIN COVER PLATE
EN CAS D’ENSEMBLE AUDIO
1.4DIN + COUVERCLE 0.6DIN
Abb. 7 - Fig. 7

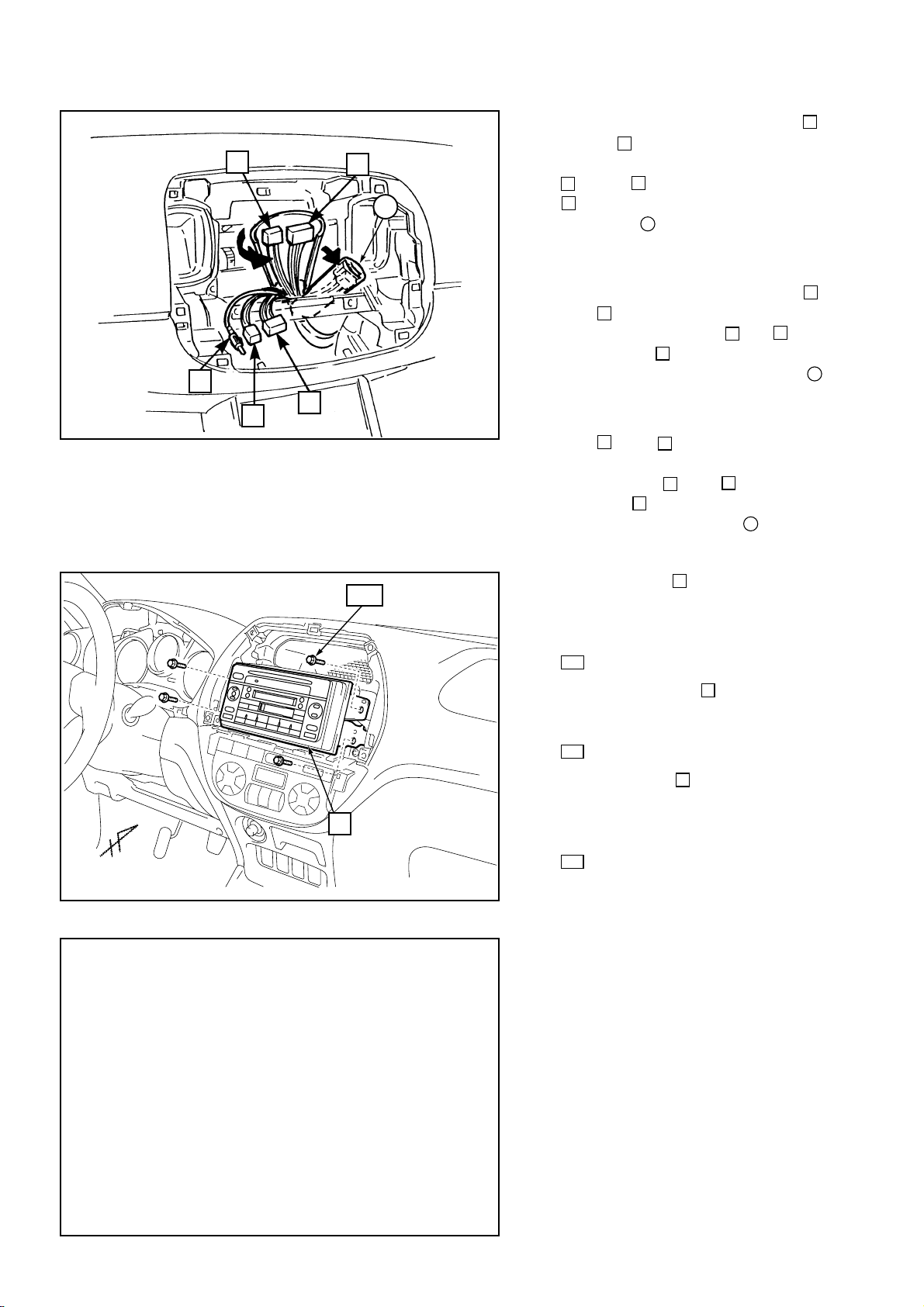

7. Vor Einbau der Baugruppe (1.4 DIN
Kombination + 0.6 DIN Zusatzeinheit
oder 1.4 DIN Kombination + 0.6 DIN
Abdeckplatte) ins Fahrzeug das
Klebeband mit dem die fahrzeugsei-
tigen Stecker (18-Stift , 12-Stift ,
10-Stift , 6-Stift ) und der
Antennenstecker befestigt sind, ent-
fernen.
7. Before fitting the assembly (1.4DIN
combo + 0.6DIN add on unit or 1.4DIN
combo + 0.6DIN cover plate) to the
vehicle, remove the adhesive tape
securing the vehicle connectors (18P
,
12P
,
10P
,
6P ) and anten-
na plug .
7. Avant d'installer l'ensemble (l’ensem-
ble de l’audio 1.4DIN + le couvercle
0.6DIN ou l’audio 1.4DIN + l’unitécom-
plémentaire 0.6DIN) sur le véhicule,
enlevez le ruban adhésif qui fixe les
connecteurs du véhicule (18P , 12P
, 10P , 6P ) et la prise d'antenne
.
14
13
12
11
10
9
8
14
13
12
11
10
9
8
14
13
12
11
10
9
8
12
13
14
11
10
9

RAV4 (A2) TOYOTA GENUINE AUDIO
RAV4 (LHD) - 10
11-03

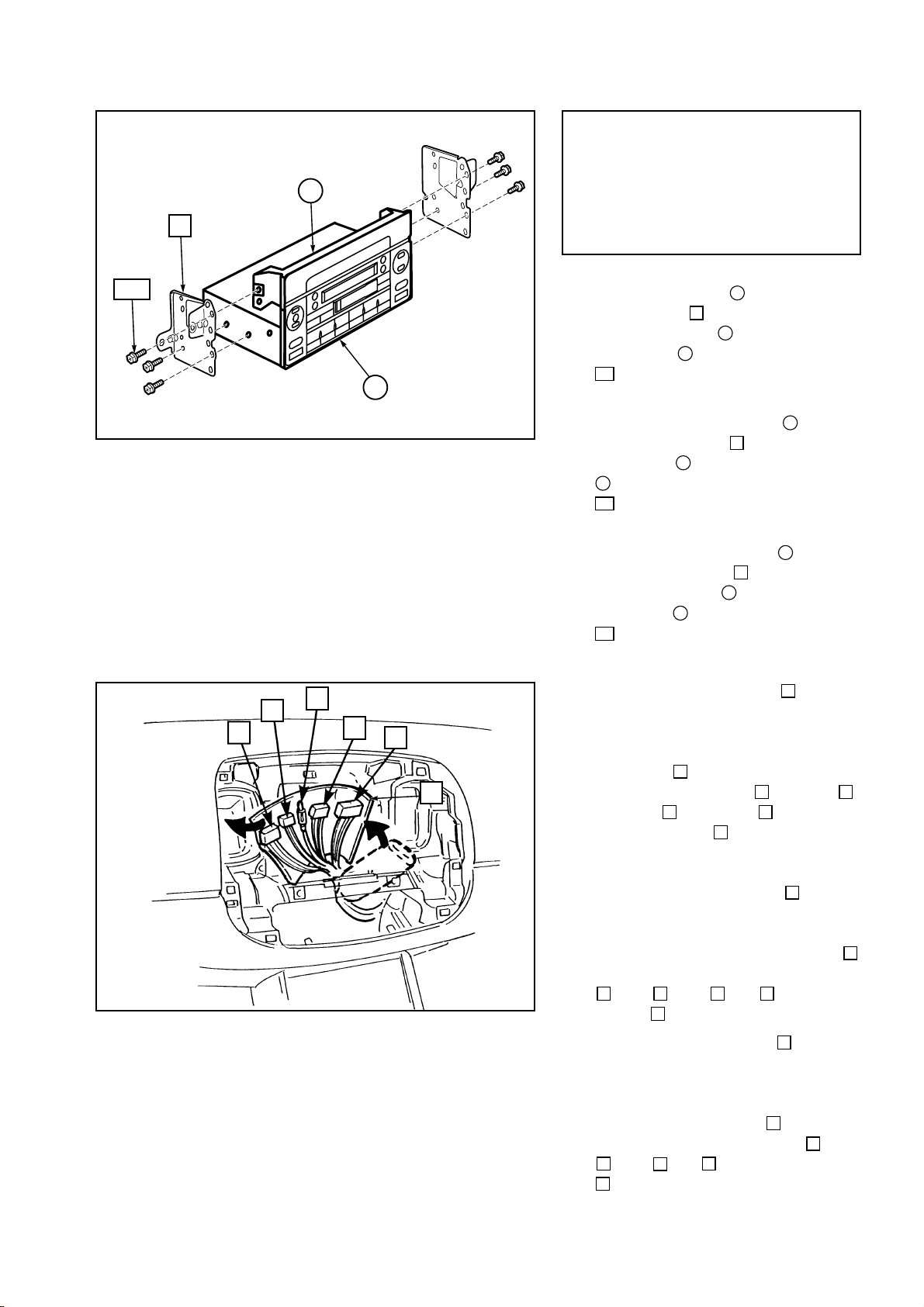

Abb. 8 - Fig. 8
11
12
13
10
14
4
8. Die überschüssigen Stecker (18-Stift ,
12-Stift ) mit Klebeband umwickeln
und die fahrzeugseitigen Stecker (10-Stift
, 6-Stift ) und den Antennenstecker
an die Baugruppe anschließen. Mit
Klebeband am Steckerkabelstrang
befestigen, um Klappergeräusche zu ver-
meiden.
8. Wrap the surplus connectors (18P
,
12P ) with tape, and connect the
vehicle connectors (10P
,
6P ) and
antenna plug to the assembly. Affix
to the connector harness with tape
to prevent noise.
8. Enveloppez les connecteurs en trop
(18P , 12P ) de ruban (adhésif) et
reliez àl'ensemble les connecteurs du
véhicule (10P , 6P ) et la prise
d'antenne . Fixez-les au harnais de
connecteur avec du ruban pour l'in-
sonorisation.
4
14
13
12
11
10
4
14
13
12
11
10
4
14
13
12
11
10
Abb. 9 - Fig. 9
9. Die Baugruppe (1.4DIN Audiobau-
gruppe + 0.6DIN Zusatzeinheitsbau-
gruppe oder die 1.4DINAudiobau-gruppe
+ 0.6DIN Abdeckung) montieren.
: Schraube (4x)
9. Install the assembly
(1.4DIN combo
+ 0.6DIN add on unit or 1.4DIN combo
+ 0.6DIN cover plate) .
: Screw (4x)
9. Fixez l'ensemble
(l’ensemble de l’au-
dio 1.4DIN + l’unitécomplémentaire
0.6DIN ou l’ensemble de l’audio 1.4DIN
+ le couvercle 0.6DIN) .
: Vis (4x)
101
8
101
8
101
8
101
8
VERGEWISSERN, DASS ALLE GELÖSTEN
STECKER KORREKT WIEDER
ANGESCHLOSSEN WERDEN.
VERKLEIDUNG EINPASSEN UND AUSGEBAU-
TE TEILE WIEDER EINBAUEN.
ENSURE THAT ALL REMOVED CONNECTORS
ARE PUT BACK CORRECTLY.
REFIT THE TRIM AND REMOVED PARTS.
VEILLEZ A REPLACER CORRECTEMENT TOUS
LES CONNECTEURS QUI ONT ETE ENLEVES.
REPLACEZ LE GARNISSAGE AINSI QUE LES
PIECES QUI ONT ETE DEMONTEES.

RAV4 (A2) TOYOTA GENUINE AUDIO
RAV4 (LHD) - 11 11-03
4. EINBAU VON WIDE 2DIN AUDIO
WIDE 2DIN AUDIO INSTALLATION
INSTALLATION DE L’AUDIO 2DIN LARGE
1. Die Abdeckungen und entfernen.
: Clip (6x)
1. Remove the covers and .
: Clip (6x)
1. Enlevez les couvercles et .
: Clip (6x)
21
21
21
3. Zubehörboxen und Abdeckungen
entfernen.
: Schraube (4x)
3. Remove the accessory boxes or
cover plates .
: Screw (4x)
3. Enlevez les boîtiers pour accessoires
et les panneaux .
: Vis (4x)
101
5
4
101
5
4
101
5
4
Abb. 12 - Fig. 12
2. Mittelkonsolenabdeckung entfernen
.
: Clip (3x)
:Schraube (2x)
2. Remove the centre cluster panel .
: Clip (3x)
:Screw (2x)
2. Enlevez le panneau de la console cen-
trale .
: Clip (3x)
:Vis (2x)
100
3
100
3
100
3
Abb. 11 - Fig. 11
100
3
2
1
Abb. 10 - Fig. 10
4
5
101
oder
or
ou

RAV4 (LHD) - 12
11-03
RAV4 (A2) TOYOTA GENUINE AUDIO
4. Halterungen und Abdeckungen
der Abdeckungen entfernen.
: Schraube (8x)
4. Remove the brackets and panels
from the cover plates .
: Screw (8x)
4. Enlevez les supports et les pan-
neaux des panneaux .
: Vis (8x)
101
5
7
6
101
5
7
6
101
5
7
6
Abb. 13 - Fig. 13
(R)
(R)
(D)
(R)
(R)
(D)
(L)
(L)
(G)
(L)
(L)
(G)
5
7
6
6
7
101
101
5. Die Halterungen an die Audio-
baugruppe anbringen.
: Schraube (8x)
5. Mount the brackets onto the audio
assembly .
: Screw (8x)
5. Fixez les supports sur l’ensemble
audio .
: Vis (8x)
101
8
6
101
8
6
101
8
6
Abb. 14 - Fig. 14
(R)
(R)
(D)
(L)
(L)
(G)
8
6
6
101
101
For part number see audio application
chart pages 4 to 5.
NOTE
Teilenummer siehe Audioanwendungs-
tabelle auf den Seiten 4 bis 5.
HINWEIS
Pour les numéros de pièce, reportez-
vous aux schémas des applications
audio, pages 4 à5.
REMARQUE

RAV4 (LHD) - 13 11-03
RAV4 (A2) TOYOTA GENUINE AUDIO
6. Vor Einbau des Audiogeräts im
Fahrzeuge den Audiostecker des
Fahrzeugs (10P/6P), den AVC-Stecker
(12P), den Display-Stecker (18P) und
die Antenne anschließen.
: Schraube (4x)
6. Before fitting the audio assembly to
the vehicle connect the vehicle audio
connectors (10P/6P), the AVC-connec-
tor (12P), the display connector (18P)
and the antenna.
: Screw (4x)
6. Avant d'installer l'ensemble audio
sur le véhicule, raccordez le connec-
teur audio du véhicule (10P/6P), le
connecteur AVC (12P), le connecteur
d'affichage (18P) et l'antenne.
: Vis (4x)
101
8
101
8
101
8
Abb. 15 - Fig. 15
8
101
101
VERGEWISSERN, DASS ALLE GELÖSTEN
STECKER KORREKT WIEDER
ANGESCHLOSSEN WERDEN.
VERKLEIDUNG EINPASSEN UND AUSGEBAU-
TE TEILE WIEDER EINBAUEN.
ENSURE THAT ALL REMOVED CONNECTORS
ARE PUT BACK CORRECTLY.
REFIT THE TRIM AND REMOVED PARTS.
VEILLEZ A REPLACER CORRECTEMENT TOUS
LES CONNECTEURS QUI ONT ETE ENLEVES.
REPLACEZ LE GARNISSAGE AINSI QUE LES
PIECES QUI ONT ETE DEMONTEES.

RAV4 (A2) TOYOTA GENUINE AUDIO
RAV4 (LHD) - 14
11-03
5. EINBAU DES CD-WECHSLERS (Beifahrersitz)
CD-CHANGER INSTALLATION (Passenger seat)
INSTALLATION DU CHANGEUR CD (Siège passager)
1. Die Abdeckungen und entfernen.
: Clip (6x)
1. Remove the covers and .
: Clip (6x)
1. Enlevez les couvercles et .
: Clip (6x)
21
21
21
Abb. 16 - Fig. 16
2
1
2. Mittelkonsolenabdeckung entfer-
nen.
: Clip (3x)
:Schraube (2x)
2. Remove the centre cluster panel .
: Clip (3x)
:Screw (2x)
2. Enlevez le panneau de la console cen-
trale .
: Clip (3x)
:Vis (2x)
100
3
100
3
100
3
Abb. 17 - Fig. 17
100
3
3. Zubehörboxen oder Abdeckungen
entfernen.
: Schraube (4x)
3. Remove the accessory boxes or
cover plates .
: Screw (4x)
3. Enlevez les boîtiers pour accessoires
ou les panneaux .
: Vis (4x)
101
5
4
101
5
4
101
5
4
Abb. 18 - Fig. 18
4
5
101
oder
or
ou
FÜR FAHRZEUGE OHNE HINTEREN HEIZUNGSKANAL
FOR VEHICLES WITHOUT REAR HEATER DUCT
POUR VEHICULES SANS CONDUITE DE CHAUFFAGE ARRIERE

RAV4 (A2) TOYOTA GENUINE AUDIO
RAV4 (LHD) - 15 11-03
4. Den Beifahrersitz entfernen.
: Bundschraube (4x)
: Abdeckung (2x)
4. Remove the passenger seat .
: Bolt w/washer (4x)
: Cover (2x)
4. Enlevez le siège passager .
: Boulon avec rondelle (4x)
: Couvercle (2x)
103
102
15
103
102
15
103
102
15
Abb. 19 - Fig. 19
15
103 102
Abb. 20 - Fig. 20
Abb. 21 - Fig. 21
16
4
17
18
104
103
6. Das Klebeband in 10 Stücke
schneiden.
6. Cut the tape into 10 pieces.
6. Coupez la bande adhésive en 10
morceaux.
4
4
4
5. Rechte Einstiegsverkleidung ,
rechte Windlaufseitenverkleidung
und rechte Seitenverkleidung ent-
fernen.
: Clip (1x)
: Mutter (1x)
5. Remove the front door scuff plate
(R) and kick panel (R) and side
cover (R).
: Clip (1x)
: Nut (1x)
5. Déposez la plaque de protection
(D) et la garniture du carter de roue
(D) ainsi que la garniture latérale
(D).
: Clip (1x)
: Ecrou (1x)
104
105
18
17
16
104
105
18
17
16
104
105
18
17
16

RAV4 (A2) TOYOTA GENUINE AUDIO
RAV4 (LHD) - 16
11-03
7. Das Wechslerkabel verlegen und
sichern mit Klebeband (7x).
7. Route the changer wire and secure
it with tapes (7x).
7. Acheminez le fil du changeur et
fixez avec des adhésifs (7x).
4
5
4
5
4
5
Abb. 22 - Fig. 22
5
4
9. Klebeband und Distanzstück an
der Sockelhalterung befestigen.
: Schraube (4x)
9. Attach the tapes and spacer to
the base bracket .
: Screw (4x)
9. Fixez les adhésifs et l’entretoise
au support de la base .
: Vis (4x)
110
2
5
6
110
2
5
6
110
2
5
6
Abb. 23 - Fig. 23
6
7
4
6
4
6
4
7
Klebeband (Auf die Größe 25mm x
100mm schneiden)
Tape (Cut to size 25mm x 100mm)
Adhésif (découpez au format 25mm x
100mm)
Klebeband x 5 (Auf die Größe 50mm
x 25mm schneiden)
Tape x 5 (Cut to size 50mm x 25mm)
Adhésif x 5 (découpez au format
50mm x 25mm)
8
5
Zur Audioeinheit
To Audio unit
Vers l’unitéaudio
25
Klebeband / Tape / Adhésif
NUR BEI FULL MAP NAVIGATION
ONLY IN CASE OF FULL MAP NAVIGATION
UNIQUEMENT DANS LE CAS DE LA
NAVIGATION PLEINE CARTE
8. Den Umrüstkabelstrang (08695-
00370) anschließen.
8. Connect the conversion harness
(08695-00370).
8. Raccordez au faisceau de câbles de
conversion (08695-00370).
25
25
25
Nicht angeschlossen
Not connected
Non raccordé
Nicht angeschlossen
Not connected
Non raccordé

RAV4 (A2) TOYOTA GENUINE AUDIO
RAV4 (LHD) - 17 11-03
10.
a) CD-Wechsler auf dem Boden aus-
richten.
b) Den Teppich, wie in der Abbildung
gezeigt, einschneiden.
10.
a) Locate the CD-changer on the
floor.
b) Cut the carpet as shown in the illustra-
tion.
10.
a) Repérez le changeur de CD sur le
plancher.
b) Découpez la moquette de la manière
illustrée.
1
1
1
Abb. 24 - Fig. 24
Mittelkonsole
Centre console
Console centrale
9
160mm 269mm 80mm
80mm
11. Isoliermatte zuschneiden.
11. Cut the insulator mat .
11. Découpez le tapis isolant .
19
19
19
Abb. 25 - Fig. 25
12. Sockelhalterung am Boden befesti-
gen.
12. Attach the base bracket on the floor.
12. Fixez le support de la base au plan-
cher.
7
7
7
Abb. 26 - Fig. 26
19
100mm
7

RAV4 (A2) TOYOTA GENUINE AUDIO
RAV4 (LHD) - 18
11-03
Abb. 28 - Fig. 28
13. Die Seitenhalterungen an der
Wechslereinheit
anbringen.
: Schraube (1x)
13. Install the side brackets to the
changer unit .
: Screw (1x)
13. Installez les supports latéraux sur
l'unitédu changeur CD .
: Vis (1x)
11
9
10
11
9
10
11
9
10
Abb. 27 - Fig. 27
ACHTUNG
CAUTION
ATTENTION
9
10
10
106
9
7
5
14.
a) Wechslerkabel an die Wechsler-
einheit anschließen.
b) Die Wechslereinheit an der
Sockelhalterung befestigen.
: Schraube (2x)
c) Alle ausgebauten Teile wieder ein-
bauen.
14.
a) Connect the changer wire to the
changer unit .
b) Install the changer unit to the base
bracket .
: Screw (2x)
c) Refit all removed parts.
14.
a) Raccordez le fil du changeur au
changeur .
b) Installez le changeur dans le sup-
port de la base .
: Vis (2x)
c) Réinstallez toutes les pièces qui ont
étédémontées.
11
7
9
9
5
11
7
9
9
5
11
7
9
9
5
Loosen the screws before moving
them. Screw up after the position is
changed.
106
CAUTION
Die Schrauben lösen, bevor sie
bewegt werden. Nach Änderung der
Position die Schrauben anziehen.
106
ACHTUNG
Desserrez les vis avant de les
déplacer. Revissez après avoir modifié
la position.
106
ATTENTION
11
11
11
11

RAV4 (A2) TOYOTA GENUINE AUDIO
RAV4 (LHD) - 19 11-03
6. EINBAU FÜR UNTER DEM SITZ MONTIEREN CD-WECHSLERS (Beifahrersitz)
SEAT MOUNTED CD-CHANGER INSTALLATION (Passenger Seat)
INSTALLATION DU CHANGEUR CD MONTE SOUS LE SIEGE (Siège passager)
1. Die Abdeckungen und entfernen.
: Clip (6x)
1. Remove the covers and .
: Clip (6x)
1. Enlevez les couvercles et .
: Clip (6x)
21
21
21
Abb. 29 - Fig. 29
2
1
2. Mittelkonsolenabdeckung entfer-
nen.
: Clip (3x)
:Schraube (2x)
2. Remove the centre cluster panel .
: Clip (3x)
:Screw (2x)
2. Enlevez le panneau de la console cen-
trale .
: Clip (3x)
:Vis (2x)
100
3
100
3
100
3
Abb. 30 - Fig. 30
100
3
3. Zubehörboxen oder Abdeckungen
entfernen.
: Schraube (4x)
3. Remove the accessory boxes or
cover plates .
: Screw (4x)
3. Enlevez les boîtiers pour accessoires
ou les panneaux .
: Vis (4x)
101
5
4
101
5
4
101
5
4
Abb. 31 - Fig. 31
4
5
101
oder
or
ou
FÜR FAHRZEUGE MIT HINTEREM HEIZUNGSKANAL
FOR VEHICLES WITH REAR HEATER DUCT
POUR VEHICULES AVEC CONDUITE DE CHAUFFAGE ARRIERE

RAV4 (A2) TOYOTA GENUINE AUDIO
RAV4 (LHD) - 20
11-03
4. Den Beifahrersitz entfernen.
: Bundschraube (4x)
: Abdeckung (2x)
4. Remove the passenger seat .
: Bolt w/washer (4x)
: Cover (2x)
4. Enlevez le siège passager .
: Boulon avec rondelle (4x)
: Couvercle (2x)
103
102
15
103
102
15
103
102
15
Abb. 32 - Fig. 32
15
103 102
Abb. 33 - Fig. 33
Abb. 34 - Fig. 34
16
4
17
18
104
6. Das Klebeband in 10 Stücke
schneiden.
6. Cut the tape into 10 pieces.
6. Coupez la bande adhésive en 10
morceaux.
4
4
4
5. Rechte Einstiegsverkleidung ,
rechte Windlaufseitenverkleidung
und rechte Seitenverkleidung ent-
fernen.
: Clip (1x)
: Mutter (1x)
5. Remove the front door scuff plate
(R) and kick panel (R) and side
cover (R).
: Clip (1x)
: Nut (1x)
5. Déposez la plaque de protection
(D) et la garniture du carter de roue
(D) ainsi que la garniture latérale
(D).
: Clip (1x)
: Ecrou (1x)
104
105
18
17
16
104
105
18
17
16
104
105
18
17
16
105

RAV4 (A2) TOYOTA GENUINE AUDIO
RAV4 (LHD) - 21 11-03
Abb. 35 - Fig. 35
7. Das Wechslerkabel verlegen und
mittels Klebeband sichern.
: Klebeband (7x)
7. Route the changer wire and attach
using tape .
: Tape (7x)
4
4
5
4
4
5
Vergewissern Sie sich, dass das Kabel
nicht gedehnt wird, wenn der Sitz in
die vorderste oder hinterste Position
bewegt wird.
5
ACHTUNG
Check that the wire is not stressed
when the seat is moved to the front
most or to the rear most position.
5
CAUTION
Assurez-vous que le fil n'est pas coincélorsque le
siège est déplacéàfond vers l'avant ou vers l'arrière.
5
ATTENTION
4
5
570mm
9. Die seitliche Abdeckung (R) und
den Knopf vom Beifahrersitz ent-
fernen.
: Schraube (2x).
9. Remove the side cover (R) and the
knob of the passenger seat .
: Screw (2x)
9. Enlevez la garniture latérale (D) et
le bouton du siège du passager .
: Vis (2x)
107
15
21
20
107
15
21
20
107
15
21
20
20
15
21
107
Abb. 36 - Fig. 36
5
Zur Audioeinheit
To Audio unit
Vers l’unitéaudio
25
Klebeband / Tape / Adhésif Nicht angeschlossen
Not connected
Non raccordé
Nicht angeschlossen
Not connected
Non raccordé
NUR BEI FULL MAP NAVIGATION
ONLY IN CASE OF FULL MAP NAVIGATION
UNIQUEMENT DANS LE CAS DE LA
NAVIGATION PLEINE CARTE
8. Den Umrüstkabelstrang (08695-
00370) anschließen.
8. Connect the conversion harness
(08695-00370).
8. Raccordez au faisceau de câbles de
conversion (08695-00370).
25
25
25
7. Acheminez le fil du changeur et fixez-le àl’aide de l’ad-
hésif .
: Adhésif (7x)
4
4
5
